北京智源联合科技有限公司www.i 智能锂电池组及锂电管理保护系统用户手册编制：审核：批准：北京智源联合科技有限公司201９年2月修订目录一、概述 (2)二、矿用/化工电源电池组 (3)2.1矿用便携式本安电池组 (3)2.2PMS200-24矿用隔爆兼本安电池组（无需隔腔,可配合安标送审） (4)2.3PMS128-24MA矿用隔爆兼本安电池组（无需隔腔,可配合安标送审）..52.4DXJL422-28大功率锂电电源模组技术参数 (7)一、概述北京智源联合科技有限公司是专注于锂电池应用及核心技术开发的、以创新为核心驱动力的高科技公司。

公司的研发人员来自知名研究院及国际知名外企，有着丰厚的锂电池电源技术研发经验及电力电子技术研发经验，公司在锂电池成组技术开发与应用方面做了大量的技术评估和实用测试及应用跟踪。

我们致力于为锂电池行业生产商提供高性价比的智能电池管理保护系统（iBMS），为用户提供定制化服务，同时为各行业用户提供高性价比的动力智能锂电池组和特种电源解决方案，产品覆盖军工、智能移动基站备电、大型数据中心储能备电、分布式风光发电储能、微型电动汽车、电驱动叉车智能电池组、工业便携设备电池组以及煤矿井下各类隔爆型，本安型不间断矿用锂电池电源组件。

二、矿用/化工电源电池组注：我司可以为用户定制设计其适合的矿用锂电电源产品，包括但不仅限于下面的产品。

2.1矿用便携式本安电池组在矿山井下，有大量的人员定位系统基站和无线通讯基站，其供电方式大多是采用一个基站配套一个矿用电源的方式完成，因传统的矿用隔爆兼本安电源体积大、重量大、成本高，在井下运输和安装都非常不方便。

模块为解决此问题而专向设计。

其尺寸紧凑，重量只有常规电源箱的40%，且内置高可靠的12Vdc1.８A本安输出和矿用锂离子电池。

支持液晶显示（可选）及RS485通讯（可选），将电源的智能化实现质的提高。

参数：1）供电电源为80~260VAC；2）输出一路12Vdc1.5A本安电流；3）电池可维持2小时以上（瓦时数/负载功耗）不间断供电；具备智能液晶显示器及RS485接口（可选功能）；4）紧凑设计，整体重量小于10KG；便于运输和安装；此便携式本安电池广泛用于矿山井下便携无线设备、煤矿井下便携仪表、煤矿井下应急救援系统的供电、化工厂危险区无线传输系统、化工厂危险区便携仪表等场合及设备的本质安全型不间断供电。

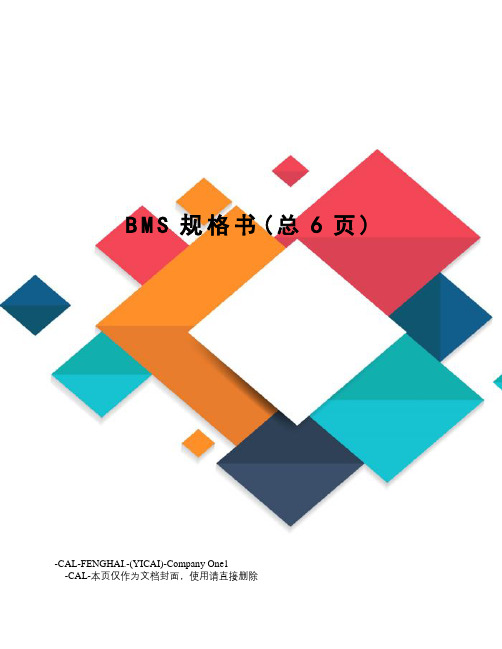

B M S规格书(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除PRESENTED TO（呈送）:MODEL NO.（产品型号）: ××××DATE（制作日期）:CustomerPart No. (客户物料编码) ：说明：本资料主要针对产品现有功能介绍，可满足部分车型功能需求，实际车厂有特殊需求需与我司技术人员沟通整改。

本资料会通过软件、硬件、结构等技术部门共同修改制定，重新更新推介一、BMS介绍××××是以高压电动汽车标准研发生产的36串电池管理系统，单系统可兼容6~36串之间任意串数电池组使用，主、从机模式可承担500V以上高压系统使用。

本系统通过天津汽车研究院QC/T897-2011测试认证。

二、适用范围本规格书适用于××××版本。

三、型号××××四、规格参数五、功能描述●电池组总电压、总电流、等检测；●高压继电器控制功能；●判断何时开启继电器对电池包进行加热或冷却；●通过整车CAN1车整车等实现数据交换；●估算系统SOC、SOH、系统实际容量、峰值功率等；●采集电池箱体内每一串电池的电压数据。

●采集电池箱体内各个典型温度场分布点的温度值。

●实现温度场控制，箱体内风机散热控制，加热器加热等。

●实现单体电池间的平衡控制。

●I/O功能，检测ON档等信号并进行相应的控制；●支持CAN线下载更新主机程序；●记录历史数据，记录故障数据，并诊断系统故障状态（客户选择）；●GPRS数据上传记录（功能预留）。

六、系统构造七、故障处理××××能量管理系统有完善的保护功能，能够延长电池的使用寿命，使用的过程中可能会遇到一些故障提示，请对照下表进行分析，判断发生原因，排除故障。

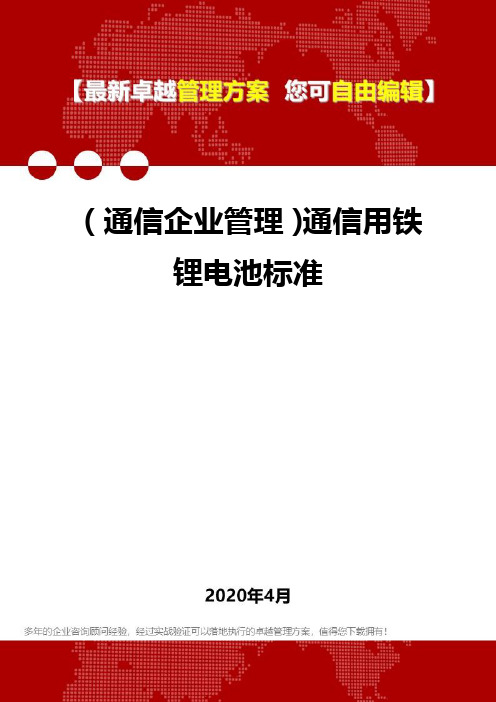

（通信企业管理）通信用铁锂电池标准ICS29.200 M41YD通信用磷酸铁锂电池组 第1部分：集成式电池组LiFePO 4 battery system for telecommunications part1：integrated battery system（报批稿）目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 产品分类和系列 (2)5 要求 (2)6 试验方法 (7)7 检验规则 (12)8 标志、包装、运输和储存 (14)附录A（资料性附录）电池组充电方式 (15)附录B（资料性附录）电池内阻参考值 (17)前言《通信用磷酸铁锂电池组》分为两个部分：——第1部分：集成式电池组；——第2部分：分立式电池组。

本部分为第1部分：集成式电池组。

本部分按照GB/T1.1-2009给出的规则起草。

本部分的附录A、附录B是资料性附录。

本部分由中国通信标准化协会提出并归口。

本部分起草单位：工业和信息化部电信研究院、中讯邮电咨询设计院有限公司、中国电信集团公司、浙江南都电源动力股份有限公司、艾默生网络能源有限公司、江苏双登集团有限公司、武汉银泰科技电源股份有限公司、山东圣阳电源股份有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司、杭州高特电子设备有限公司、中国联合网络通信有限公司、中国移动通信集团公司、深圳市比亚迪锂电池有限公司、北京动力源科技股份有限公司、哈尔滨光宇集团股份有限公司、中达电通股份有限公司。

本部分主要起草人：吴京文、董雯、侯福平、郭峰、陈怀林、余霞、曲大伟、孔德龙、田剑峰、刘金玉、徐剑虹、陈燕昌、张瑜、刘亦珩、王海涛、刘永清、张春涛、蔡雪峰。

本部分为首次发布。

1范围本部分规定了通信用磷酸铁锂电池组的定义、要求、试验方法、检验规则及标志、包装、运输和储存。

本部分适用于电池模块与电池管理系统集成为一体的通信用磷酸铁锂电池组（以下简称电池组）。

电动自行车用锂蓄电池组产品规格书目录1概述 (3)2安全警告 (3)3使用注意事项 (3)4电池特性 (4)4.1产品说明 (4)4.2电芯种类 (5)5电池盒外观及尺寸图 (6)5.1外观图 (6)5.2尺寸图 (6)6充/放电接口 (7)7通讯协议 (8)7.1串行通讯协议 (8)7.2通讯格式 (8)7.3常用参数的命令 (8)8建议匹配部件规格 (8)9典型故障及排除 (8)1 概述锂离子电池组是由锂离子电池和安全保护电路共同组成的整体，为保障电池组的安全和性能，其组成的各个部件缺一不可。

规格书描述的各种参数由星恒制定满足电动自行车用锂电池组。

从安全角度出发，非星恒专业人员请勿更改拆解锂离子电池组。

2 安全警告远离火源、热源，严禁投放到火中；严禁自行拆卸或维修电池组；严禁剧烈振动、冲击及挤压；远离儿童；电池组贴注意事项面严禁朝下。

3 使用注意事项注意防水，防止电池组遭遇水淋，水浸；电动车禁止超载运行，载重量过大时，运行电流增大，续行里程将减少或出现断电情况；请在0~45℃环境下充电，-20~45℃环境下放电；当电池组在长期搁置情况下，请将电池关闭或切换到掉电模式；电池组需长期储存时，请将电池组充电至半电（放完电后，用充电器充电2～3小时即可）状态，放置于干燥，通风处，每三个月用充电器充电2～3小时；充电时请注意使用经我司配套出货的锂电池专用充电器或充电柜；严禁电芯极耳朝下使用和运输电池；不得使电池组受到明显的损失或变形；禁止串并联使用电池组；禁止使用外壳破裂或有损伤的电芯或BMS的电池组；如电池发生异响、异味、破损、变形、变色、熔化、发热、进水等现象的应立即停止充电并将电池放置在空旷的地点。

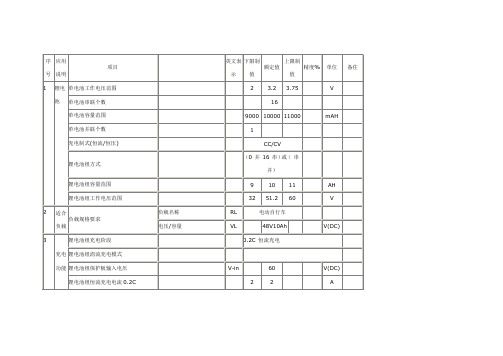

4 电池特性4.1 产品说明4.2 电芯种类产品种类：方形铝壳锂离子电池5 电池盒外观及尺寸图5.1 外观图5.2 尺寸图L：288mm W：180mm H：133mm6 充/放电接口连得M25305636-04放电口7 通讯协议7.1串行通讯协议通讯方式：RS485通讯，波特率是115200bps，8bit数据位，无校验位，1bit停止位。

BMS产品规格书文件更改摘要：目录1. 简介 (3)2. 功能特性 (4)3. 功能示意框图 (4)4. 电气特性 (5)4.1基本参数设置 (5)4.2 LED指示说明 (6)4.3 蜂鸣器动作说明 (7)4.4 按键说明 (7)4.5 休眠及唤醒 (7)5 通信说明 (8)5.1 RS232通信 (8)5.2 RS485通信 (8)5.3 拨码开关设置 (8)6 接口定义 (9)6.1 接口图示 (9)6.2 电气接口定义 (9)6.3 安装连接说明 (10)7 实物图和尺寸图 (10)8 使用注意事项 (11)1.简介随着锂电池在通信行业的广泛应用，对电池管理系统也提出了高性能、高可靠性及高性价比等要求。

本产品是专门针对基站后备电池设计的BMS，采用集成化的设计将采集、管理、通信等功能集成于一体。

可广泛应用在室内室外基站，如一体化基站、边际站、直放站、宏基站、太阳能基站等。

2.功能特性●具有单体电压、总体电压检测，过充、过放告警及保护功能。

常温下静态电压采样精度可达≤20mV。

●具有充、放电电流检测，充、放电过流告警及保护功能。

充电电流显示为正，放电电流显示为负，常温下电流采样精度可达≤2%@FS。

●具有电芯温度检测，电芯高、低温告警及保护功能，常温下温度采样精度可达≤3℃。

●短路保护功能。

●具有充电均衡功能。

●电芯容量估算功能。

电池组满充容量、当前容量、设计容量可以通过上位机进行设置，在进行完整充放电循环后容量可自动更新。

●LED状态指示功能。

●上位机软件控制功能，可通过上位机软件方便地对过充、过放、充放电过流、过温、欠温等保护参数，容量、休眠、均衡等参数进行设置。

●RS232通信功能，采用隔离通信。

●RS485通信功能，采用隔离通信。

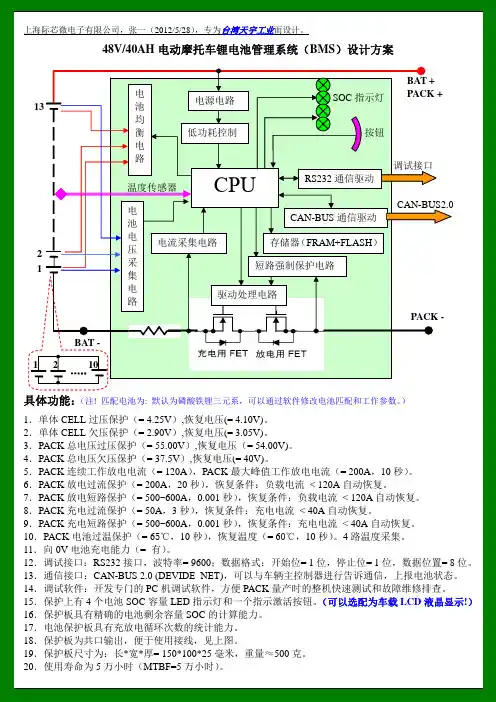

3.功能示意框图4.电气特性4.1基本参数设置(注：以下参数除特殊注明以外，25℃环温下测试)备注：可通过上位机使能或禁止LED指示灯告警，出厂默认为使能的。

山东润峰集团新能源科技有限公司
模块电池规格表
Shandong RealForce Enterprises Co., Ltd.
型号：F220
如有任何问题请即时电话联系： 1596 1818 038
一.产品概述
本产品为山东润峰集团新能源科技有限公司设计、制造的磷酸铁锂电池组。

适用于动力型负载设备，具有能量比高、寿命长、安全可靠、使用温度范围宽的特性，是理想的绿色动力电源产品。

二.规格参数
2-1 电池组规格参数
项 目 标 准
备 注
标称电压 3.2V 标称容量 220Ah
0.3C 充电1C 放电
标称充电电流 66A
充电截止电压 3.65V
标称放电电流 220A 最大放电电流 660A <30S
放电截止电压 2.00V 内 阻 0.8m Ω
重 量 7.0kg
尺寸（L*W*H ）
165*106*264mm
防水等级 IP56 工作温度范围 -20～50℃ 存储温度范围
-40～50℃
储存环境湿度 5%～90%
执行标准 QC/T743-2006
外壳材质
ABS+PC
三．外观及包装
内置2只。

电芯技术规格书280Ah磷酸铁锂锂离子电芯(储能型)产品型号：LFP71173207/280Ah版本：A/1厦门海辰新能源科技有限公司年月目录1. 术语定义 (4)2. 适用范围 (5)3. 规范性引用文件 (5)4. 测试条件 (5)4.1 测量设备及精度 (5)4.2 充放电模式 (6)4.3 极柱与Busbar焊接参数 (6)5. 电芯技术参数 (6)5.1 电芯基本参数 (6)5.2 电芯性能参数 (7)5.3 电芯寿命 (8)6. 电芯标识、包装、运输及存储要求 (8)7. 应用条件 (8)8. 注意事项 (11)9. 其他约定 (13)10. 电芯图纸 (15)1.术语定义2.适用范围本技术规格书规定了LFP71173207/280Ah型锂离子电芯（该规格书仅适用于B品）的性能要求、试验方法、运输、贮存要求和注意事项等。

3.规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 36276-2018 电力储能用锂离子电池GB/T 31485-2015电动汽车用动力蓄电池安全要求及试验方法 6.2.84.测试条件若无特别说明，电芯的参数均为新电芯状态下的参数，测试对象为新电芯状态的电芯(除自放电测试外)。

除非有其他说明，实验和测量需在室温(25±2)℃、标准湿度（55±20）%以及大面夹具力为(3000±200)N条件下进行。

4.1 测量设备及精度(1) 测试设备精度：±0.1%(2) 电流测量精度: ≥0.5 级，电压测量精度: ≥0.5 级(3) 温度测量精度: ±0.5℃(4) 时间测量精度: ±0.1%(5) 尺寸测量精度: ±0.1%(6) 重量测量精度: ±0.1%4.2 充放电模式若无特别说明，充放电模式均应为标准充电/放电模式。

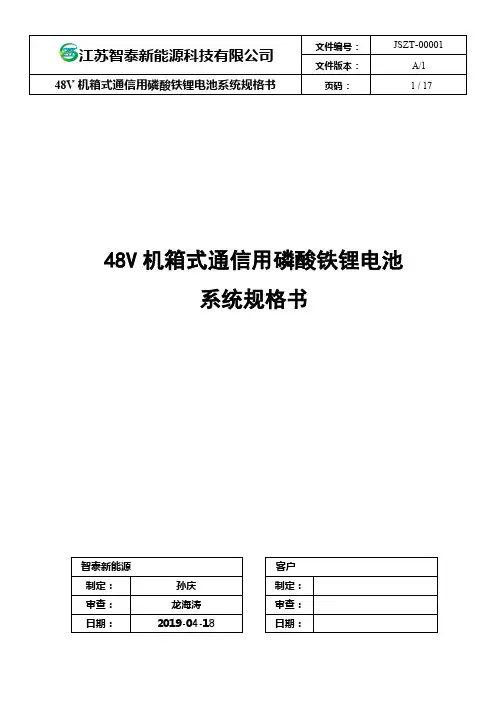

48V机箱式通信用磷酸铁锂电池系统规格书文件发行/修订履历目录一.产品概述 (4)二.产品技术规格 (4)三.产品特性参数（容量、尺寸、重量等） (5)四.电池管理系统 (6)五.试验条件 (11)六.检验方法与技术标准 (11)七.系统安装、使用与维护 (13)八.产品包装要求 (16)九.产品贮存及运输 (17)十.产品使用注意事项 (17)一.产品概述本产品为江苏智泰新能源科技有限公司设计、制造的磷酸铁锂电池组（含BMS）。

它由16串电芯组成，电芯的配组采用智能分选，准确可靠；BMS用专业的保护板测试系统在上线前进行全面的检测，确保在使用过程中BMS 对电池组实现全面有效的保护。

本产品具有能量密度高，长寿命，安全可靠，重量轻，使用温度范围宽等特性，是您值得信赖的绿色环保产品。

通信用磷酸铁锂电池系统工作原理：市电220V输入，经过整流电源模块处理后，输出48V，在电网正常的情况下，整流电源模块提供系统需要的功率，同时给电池系统充电；在电网断电的情况下，由电池系统提供电能，保证直流电源系统正常运行实现不间断供电功能。

电源具备二次下电功能，电池电压过低时电源切断电池供电，保护电池寿命。

三.产品特性参数（容量、尺寸、重量等）3.1标准机箱式四.电池管理系统4.1电池管理系统说明BMS 为16 串磷酸铁锂电池组设计；该BMS 系统具有以下一些功能：过充电保护功能，过放电保护功能，过电流保护功能，短路保护功能，均衡功能，告警功能，通讯功能（双RS485），带10A 限流功能；4.2保护板参数设置：4.3通信说明BMS 具备电池组级联的RS485 通讯功能，波特率默认值为9600bps，RS485 级联通讯接口采用8P8C 直式PCB焊接电话插座(圆针)；RS485 具备电池组上传的通信功能，通讯地址位从“1”开始。

4.3.1 RS485 通信接口定义如下表：4.3.2 并机通信多机并联时 RS485 接口作为并机通信接口，通讯地址位从“1”开始； 两个 RS485 接口并机时用一一对应的网线对接即可。
