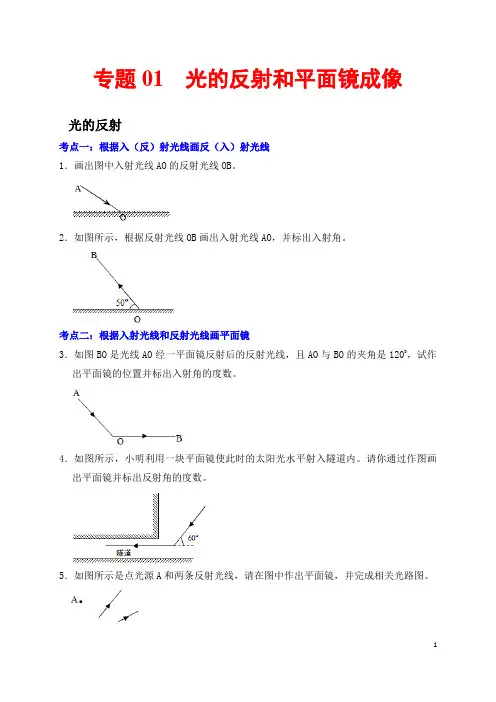

初中物理作图题汇总序号作图题考点你掌握了吗1 光的直线传播：影子的形成、小孔成像、坐井观天；2 光的反射和折射：光的反射和折射定律,光路是可逆的；3 平面镜成像：特点是等大、等距、正立、左右相反虚像；4 凹凸透镜光路图：凸透镜会聚,凹透镜发散；5 力的示意图：重力、支持力、推力、压力、弹力、浮力、摩擦力；6 杠杆：杠杆平衡条件、力、力臂；7 滑轮：定滑轮、动滑轮、滑轮组；8 电路图：串并联电路图连接、实物图的连接；9 生活用电：火线、零线、地线连接；10 电与磁：电流的磁效应、安培定则；相关练习：一、光的直线传播：影子的形成、小孔成像、坐井观天；1、如图所示;晚上,在路灯的照耀下,地面上留下了小芳的影子;并标示出地面上人影的范围要保留作图的依据;2、按要求完成下列作图;如图所示,请作出物体AB通过小孔在屏上所成的像A'B'保留作图痕迹;3、“坐井观天,所见甚小”,请在图中用光路图作出井底之蛙“观天”的最大范围用斜线标出．二、光的反射和折射：光的反射和折射定律,光路是可逆的；1、如图所示,一束光线斜射向一平面镜,请画出其反射光线并在图上标出反射角的大小;2、在图中,根据给出的反射光线OB画出入射光线AO,并标出入射角及其度数;3、在图中,根据入射光线AO,画出反射光线OB;4、1如图所示,入射光线AO照射到镜面上发生反射,OB为反射光线;请根据光的反射定律,确定平面镜的位置;2如图所示,小明用平面镜将一束太阳光反射后竖直射向井底,请在图上作出平面镜的位置;（1）图2图5、根据题目要求,完成下列作图如图所示,一束光沿AO从空气斜射入水中,请画出折射光线的大致方向;6、如图所示,AO为入射光线,O为入射点;根据光的反射和折射特点,在图中画出反射光线及折射光线;7、如图所示,点S表示天空中的小鸟,点S′表示游泳者在水下看到的小鸟,请画出游泳者能看到小鸟的一条入射光线和对应的折射光线;保留作图痕迹8、在碗底放一枚硬币S,向碗里倒水后,会观察到“硬币”上升,如图所示,请将眼睛看到硬币像S′的光路图补充完整;9、如图所示,一束光线斜射向一块玻璃砖的侧面;请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线;10、如图所示,束光垂直射向一顶角为30°的玻璃镜,请在图中画出光通过三棱镜的光路图11、1如图所示,光沿CO射向半圆形玻璃砖的圆心O,请在图中作出光线分别透过平直界面AOB的光路图;2如图所示,一束光线垂直入射到扇形玻璃砖的平面上,请画出光线透过玻璃射到空气中的光路图;1图2图三、平面镜成像：特点是等大、等距、正立、左右相反虚像；1、请利用平面镜成像的特点在图中作出AB物体在平面镜中的像,保留作图痕迹;2、1如图所示,A点发出的一束光线,经平面镜反射后经过B点,试作出相应的入射光线和反射光线;2如图所示,将一个乒乓球放置于竖直的平面镜前的B点,A处的人会看到平面镜中也出现一个“乒乓球”;请你画出一条人眼看到“乒乓球时的反射光线,并完成光路图;1图2图3、如图是光源S经平面镜反射的两条光线,请画图确定光源位置并成光路;4、如图,S是点光源,S′是S通过平面镜形成的像,请画出平面镜的位置及入射光线SA对应的反射光线;四、凹凸透镜光路图：凸透镜会聚,凹透镜发散；1、如图所示,F、O分别为凸透镜的焦点和光心,请在如图中分别画出3条入射光线经过凸透镜后的折射光线;2、如图,请作出凸透镜的入射光线和从空气进入水中的折射光线;3、画出图中物体在凸透镜中所成像的大致位置;4、如图是凸透镜所成的像A'B',F是凸透镜的焦点,根据图中成像情况,完成光路图,并找到物体AB;5、如图所示,请画出S点发出的光经过凸透镜后的折射光线,并确定发光点S的像点S′;5、如图甲所示,完成光射到凹透镜的光路图;6、画出图中的入射光线;7、如图,一条光射通过凹透镜和凸透镜,画出这条光的光路;8、如图所示,两透镜焦距相同根据已知光线画出原先的入射光线和后来的折射光线;9、在图a和图b中画出对应的入射或折射光线；在图c和图d中恰当的位置添上凸透镜或凹透镜,并完成光路;五、力的示意图：重力、支持力、推力、压力、弹力、浮力、摩擦力；1、在图中,重为10牛的均匀球体保持静止,用力的图示法画出该球受到的重力G;2、如图所示,一正方体物块在光滑斜面上下滑,作出物块所受重力示意图;3、请用力的图示法在图中画出重为6牛的物体受力分析图;4、如图甲所示,一块磁铁吸附在竖直铁板上处于静止状态,请画出磁铁在竖直方向上所受力的示意图;5、在图中画出小球受到的支持力和地面所受压力的示意图;6、如图所示,请画出挂在墙上的小球所受各力的示意图;7、如图所示,画出物体在光滑斜面上下滑时的受力示意图;8、请画出漂浮在水面上的木块的受力示意图;9、如图所示,烧杯放在斜面上,重6N的小球在水中悬浮,请画出小球受力的图示;10、请画出图中物体A的受力示意图;11、“蹦极”是一项勇敢者的运动;如图所示,O为弹性橡皮绳自然长时下端所在的位置,某人用弹性橡皮绳拴住身体自高空P处自由下落,Q为下落的最低点;画出身体在Q点时受到的力;12、如图所示的是小明用大约10N的力推了一下桌子,但没有推动,请在图中画出桌子水平方向上受力示意图;13、木块从斜面上沿斜面匀速下滑,请在图中画出此时木块所受力的示意图;14、如图,传送带向右启动,请你作出物体A所受的摩擦力f和重力G;15、一物体m被传送带从A点匀速送到B点,请在图中用示意图表示m受到的摩擦力;16、如图所示,木块A与平板小车一起在水平桌面上向左匀速直线运动木块与小车平板相对静止,当小车受外力作用突减速时,木块随即在小车的平板上滑行;请画出木块滑行过程中受到小车平板对它的摩察力的示意图;六、杠杆：杠杆平衡条件、力、力臂；1、如图所示,硬质杠杆ABO上挂一重物G,O为支点,请你在杠杆ABO上作出使重物在图示位置静止时的力F的力臂L;2、如图丙所示,曲杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆在图示位置平衡,请作出最小动力F1的示意图及重物对杆拉力F2的力臂l;3、在图中画出在A点施加最小力F的示意图和动力臂L;4、如图所示,轻质杠杆的A点挂一重物,O为杠杆的支点;请画出使杠杆在此位置平衡时所施加的最小动力F1的示意图及其动力臂L1;5、如图所示,用一根硬棒撬起一个石块,棒的上端A是动力的作用点,若以O点为支点,用最小的力撬动石块,请画出最小动力F及其力臂L;6、完成图中杠杆示意图;7、如图所示,是一个电热水壶的简易图,在图中画出它所受重力的示意图B为重心；用力作用在壶盖上A点时,可将壶盖打开,请在A点画出所需最小力F的示意图O为支点;七、滑轮：定滑轮、动滑轮、滑轮组；1、1在图中画出滑轮组最省力的绳子绕法;2图中,人站在地面上利用滑轮组匀速提升重物,请画出最省力的滑轮组绳子绕线方法;3请在图中画出最省力的绳子的绕法;1图2图3图2、如图,用滑轮组将物块从位置A匀速拉到位置B,请在图中画出最省力的绕线方法；八、电路图：串并联电路图连接、实物图的连接；1、根据实物图,连接电路,并画出其电路图2、由电路图连接实物图2、在研究电流通过导体产生的热量与哪些因素有关的实验中,用到如图所示的实验器材;若探究电流通过导体产生的热量与电阻的关系,请你用笔画线代替导线在图中选择合适的器材完成实验电路的连接;3、现有电流表量程、3A,电压表量程3V、15V,滑动变阻器阻值范围0-20Ω,两节干电池电压3V,开关,导线若干;请你利用这些器材测未知电阻R阻值约为10Ω．要求：1在图1虚线框内画出实验电路图；2在图2中,根据电路图用笔画线代替导线连接实物图;4、小明同学做了探究“通过导体的电流和电压、电阻的关系”的实验;1请你画出实验电路图1电源电压一定．并根据电路图连接图2的实物；2若滑动变阻器使用了b接线柱,则实验前变阻器的滑片应放置在端；选填“左”或“右”3研究电流和电阻的关系时,把定值电阻R由5Ω换成10Ω,闭合开关后,下一步的操作是：调节滑动变阻器的滑片,保持不变;九、生活用电：火线、零线、地线连接；1、请用笔画线代替导线在图中连接家庭电路;要求开关控制螺口灯泡,三孔插座直接接入电路;2、小明用两个单刀双掷开关、一个LED灯和若干导线,设计一个楼梯灯电路,无论是楼上或楼下都可以任意开灯、灭灯,既可以在楼下开灯到楼上灭灯,又可以在楼上开灯到楼下灭灯,请你根据小明设计的意图,用笔画线代替导线完成如图的电路．3、图甲所示的是小明常用的一个插线板,他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光,插孔可以提供正常电压；如果指示灯损坏,开关闭合时插孔也能提供正常电压;根据上述现象,你认为指示灯和开关是怎样接连的请在图乙中画出开关、指示灯和插孔的连接方式,并把接线板与电源线接通;十、电与磁：电流的磁效应、安培定则；1、请在图中画出经过A点和B点的磁感线并标出磁感线的方向;B3、在图中标出磁体的N、S极;4、如图所示,请根据小磁针静止时的指向,标出通电螺线管的N极和在A点线圈中电流的方向;5、如图所示,开关S闭合,发现弹簧拉长,小磁针旋转到如图中所示位置静止,请标出电源的“+”极和小磁针的N极;6、图中,标出通电螺线管周围的磁感线方向和电源“+”、“-”极;7、如图所示,开关闭合后,位于螺线管附近的小磁针N极指向如图,请在螺线管上画出导线的绕向;8、如上右图所示,根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极;9、如图所示,请按要求连接电路,使得开关S闭合后,两个通电螺线管相互吸引；标出小磁针静止时的N极.。
