接触网培训教材(修改版)

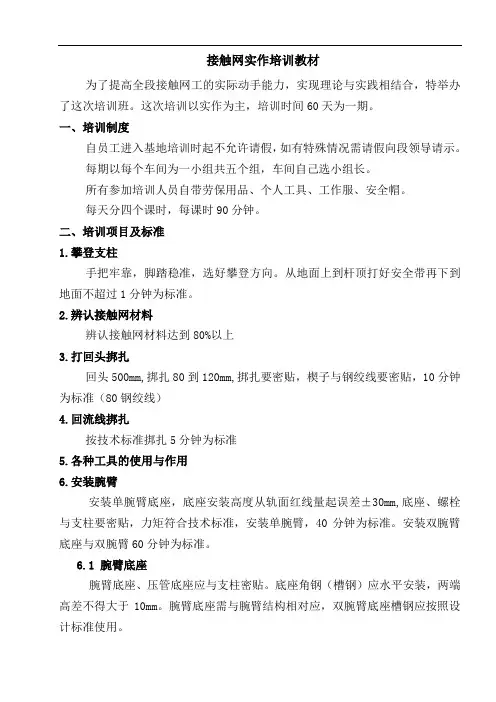

接触网实作培训教材为了提高全段接触网工的实际动手能力，实现理论与实践相结合，特举办了这次培训班。

这次培训以实作为主，培训时间60天为一期。

一、培训制度自员工进入基地培训时起不允许请假，如有特殊情况需请假向段领导请示。

每期以每个车间为一小组共五个组，车间自己选小组长。

所有参加培训人员自带劳保用品、个人工具、工作服、安全帽。

每天分四个课时，每课时90分钟。

二、培训项目及标准1.攀登支柱手把牢靠，脚踏稳准，选好攀登方向。

从地面上到杆顶打好安全带再下到地面不超过1分钟为标准。

2.辨认接触网材料辨认接触网材料达到80%以上3.打回头挷扎回头500mm,挷扎80到120mm,挷扎要密贴，楔子与钢绞线要密贴，10分钟为标准（80钢绞线）4.回流线挷扎按技术标准挷扎5分钟为标准5.各种工具的使用与作用6.安装腕臂安装单腕臂底座，底座安装高度从轨面红线量起误差±30mm,底座、螺栓与支柱要密贴，力矩符合技术标准，安装单腕臂，40分钟为标准。

安装双腕臂底座与双腕臂60分钟为标准。

6.1 腕臂底座腕臂底座、压管底座应与支柱密贴。

底座角钢（槽钢）应水平安装，两端高差不得大于10mm。

腕臂底座需与腕臂结构相对应，双腕臂底座槽钢应按照设计标准使用。

6.2 结构高度标准值：区段的设计采用值。

安全值：标准值±200mm。

限界值：（以跨距中最短吊弦长度为依据界定）在160km/h及以下运行区段，最短吊弦长度为250mm；在160km/h以上运行区段，最短吊弦长度不小于500mm，困难条件下不小于300mm。

6.3 腕臂的技术状态应符合下列要求：○1腕臂及其安装位置。

腕臂的安装位置应满足承力索悬挂点（或支撑点）距轨面的距离（即导线高度加结构高度），允许误差±200mm；悬挂点距线路中心的水平距离符合规定。

棒式绝缘子安装时滴水孔朝下，腕臂的各部件均应组装正确，腕臂上的各部件（不包括定位装置）应与腕臂在同一垂直面内，铰接处要转动灵活。

苏州轨道交通一号线接触网专业培训教材主编：韩珉、朱勇、蒋伟林、高磊苏州轨道交通有限公司运营分公司供电机电中心前言接触网是地铁供电系统中的重要组成部分，负担着把从牵引变电所获得的电能直接输送给电客车使用的重要功能。

接触网质量的好坏，将直接影响电客车的行车安全和运营质量，因此提高作业队伍的业务、技术水平，建立一支精干的检修队伍，确保维修质量，保障运营安全，树立优秀的服务品牌，提升苏州地铁的社会形象有着十分重要的意义。

接触网维修工是地铁设备检修的重要岗位，因此就要求在接触网培训体系中建立一套有针对性的，能够联系实际工作的教材。

本教材结合苏州轨道交通接触网工的工作实际，对接触网专业的检修安全规范、技术标准、维修要求、施工流程进行了一系列的讲述。

编者2011年5月目录第一章苏州轨道交通1号线供电系统简介 ........................................................... - 5 -第一节苏州轨道交通1号线供电系统概述................................................................................................. - 5 -第二节未来线路换乘情况............................................................................................................................. - 5 -第三节 1号线供电系统概况.......................................................................................................................... - 5 -第四节 1号线接触网系统概况...................................................................................................................... - 7 -第二章刚性接触网主要部件的安装.................................................................... - 17 -第一节刚性接触网特点............................................................................................................................... - 17 -第二节测量 .................................................................................................................................................. - 19 -第三节吊柱及悬挂装置的安装................................................................................................................... - 20 -第四节汇流排安装....................................................................................................................................... - 21 -第五节接触导线架设................................................................................................................................... - 23 -第六节架空地线架设................................................................................................................................... - 25 -第七节中心锚结的安装............................................................................................................................... - 26 -第八节设备安装........................................................................................................................................... - 27 -第三章接触网设备验收及实验 ........................................................................... - 34 -第一节冷滑试验............................................................................................................................................. - 32 -第二节绝缘测试............................................................................................................................................. - 33 -第三节热滑试验及短路试验....................................................................................................................... - 34 -第四章柔性接触网介绍...................................................................................... - 34 -第一节接触网的组成部分........................................................................................................................... - 34 -第二节接触网的工作状态和悬挂要求....................................................................................................... - 35 -第三节接触网的悬挂方式........................................................................................................................... - 36 -第四节中心锚结............................................................................................................................................. - 38 -第五节支持装置的结构形式....................................................................................................................... - 39 -第六节定位装置........................................................................................................................................... - 42 -第七节定位器及定位管............................................................................................................................... - 43 -第八节线岔及其定位................................................................................................................................... - 45 -第九节分段绝缘器....................................................................................................................................... - 46 -第十节隔离开关........................................................................................................................................... - 47 -第五章接触网主要工器具 .................................................................................. - 48 -第一节梯车 .................................................................................................................................................. - 48 -第二节多功能激光接触网检测仪............................................................................................................... - 48 -第三节 1500V高压直流接地线.................................................................................................................... - 49 -第四节 1500V直流验电器............................................................................................................................ - 49 -第五节紧线器 .............................................................................................................................................. - 50 -第六节拉力绳 .............................................................................................................................................. - 50 -第七节力矩扳手........................................................................................................................................... - 51 -第八节手扳葫芦............................................................................................................................................. - 51 -第九节整弯器：........................................................................................................................................... - 52 -第六章杂散电流防护.......................................................................................... - 48 -第一节杂散电流概述................................................................................................................................... - 52 -第二节杂散电流防护方案........................................................................................................................... - 52 -第三节杂散电流系统的日常维护措施....................................................................................................... - 52 -第一章苏州轨道交通1号线供电系统简介第一节苏州轨道交通1号线供电系统概述轨道交通一号线总体呈东西走向，起点位于吴中区木犊镇北侧天平山东麓的灵天路，沿竹园路向东进入苏州新区后，往北转入长江路，经苏州乐园，往东沿邓尉路穿过京杭运河，进入金阊区，经干将西路、穿西外城河、沿干将东路进入平江区，之后线路穿过东外城河进入苏州工业园区，线路沿中新路、苏华路布设，途经园区CBD后穿金鸡湖，沿玲珑街东行，经过园区会展中心、文化中心，沿翠园路东行经行政中心后线路向东止于锦溪街，全线总长25739.2m，均为地下线。

杭州地铁1号线三期工程供电系统安装及既有线供电系统改造工程接触网专业培训资料中国铁建电气化局集团有限公司杭州地铁1号线三期工程供电系统安装工程项目部二〇一九年八月目录目录一、概述 (1)1.1接触网知识简介 (1)1.2接触网施工流程 (1)1.3刚性接触网专业术语 (3)二、施工准备 (5)三、施工测量 (6)3.1横向测量 (6)3.2纵向测量 (6)四、悬挂打孔及锚栓预埋 (7)4.1悬挂打孔 (7)4.2锚栓预埋 (9)4.3拉拔试验 (10)五、悬挂安装及调整 (11)5.1材料选型 (11)5.2悬挂安装 (11)5.3悬挂调整 (15)六、汇流排安装 (15)七、接触线、架空地线架设 (18)7.1线材配盘 (18)7.2接触线架设 (20)7.3架空地线敷设 (22)八、接地跳线及设备安装 (25)8.1接地跳线制作及安装 (25)8.2设备安装 (27)8.3号码牌安装 (30)九、均回流安装 (31)十、接触网各类试验 (32)10.1限界检测 (32)10.2冷滑试验 (33)10.3送电热滑试验 (34)一、概述1.1接触网知识简介接触网系统是轨道交通电力牵引系统的四大组成部分之一，它的基本功能是通过在线路沿线的支持装置上悬挂接触网导线，并利用动力车组上方的受电弓和接触网导线之间的动态滑动接触，将牵引变电所的输出电能在电力牵引机车的运动轨迹上不间断的提供给动力车组，保证动力车组的持续牵引动力，实现轨道交通电力牵引的运输目的。

刚性接触网采用DC1500V电压供电方式图1接触网供电示意图1.2接触网施工流程由于刚性悬挂接触网系统的安装精度比柔性悬挂接触网系统的安装精度高，调节范围小，因此在进行刚性悬挂接触线的安装时，从施工测量开始到刚性悬挂接触线调整到位,要严格控制每一道工序的施工质量，实现一次安装到位。

图2 接触网施工流程图1.3刚性接触网专业术语A、导线高度：接触网导线高度（简称导高），是指悬挂定位点处接触线距轨面的垂直高度。

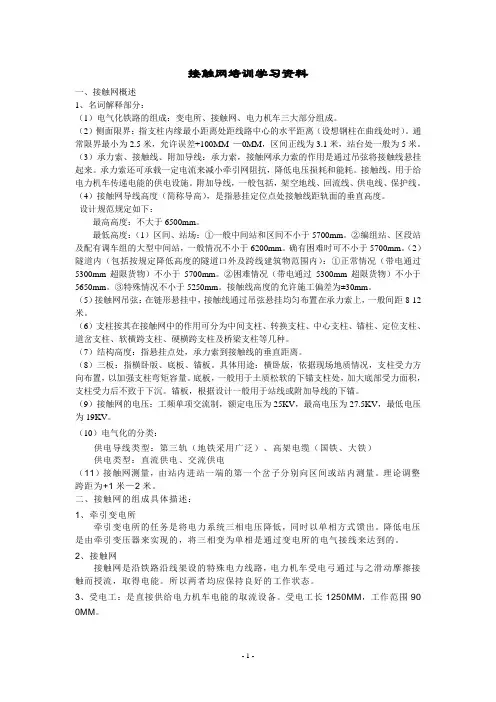

接触网培训学习资料一、接触网概述1、名词解释部分：（1）电气化铁路的组成：变电所、接触网、电力机车三大部分组成。

（2）侧面限界：指支柱内缘最小距离处距线路中心的水平距离（设想钢柱在曲线处时）。

通常限界最小为2.5米，允许误差+100MM —0MM，区间正线为3.1米，站台处一般为5米。

（3）承力索、接触线、附加导线：承力索，接触网承力索的作用是通过吊弦将接触线悬挂起来。

承力索还可承载一定电流来减小牵引网阻抗，降低电压损耗和能耗。

接触线，用于给电力机车传递电能的供电设施。

附加导线，一般包括，架空地线、回流线、供电线、保护线。

（4）接触网导线高度（简称导高），是指悬挂定位点处接触线距轨面的垂直高度。

设计规范规定如下：最高高度：不大于6500mm。

最低高度：（1）区间、站场：①一般中间站和区间不小于5700mm。

②编组站、区段站及配有调车组的大型中间站，一般情况不小于6200mm。

确有困难时可不小于5700mm。

（2）隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）：①正常情况（带电通过5300mm超限货物）不小于5700mm。

②困难情况（带电通过5300mm超限货物）不小于5650mm。

③特殊情况不小于5250mm。

接触线高度的允许施工偏差为±30mm。

（5）接触网吊弦：在链形悬挂中，接触线通过吊弦悬挂均匀布置在承力索上，一般间距8-12米。

（6）支柱按其在接触网中的作用可分为中间支柱、转换支柱、中心支柱、锚柱、定位支柱、道岔支柱、软横跨支柱、硬横跨支柱及桥梁支柱等几种。

（7）结构高度：指悬挂点处，承力索到接触线的垂直距离。

（8）三板：指横卧版、底板、锚板。

具体用途：横卧版，依据现场地质情况，支柱受力方向布置，以加强支柱弯矩容量。

底板，一般用于土质松软的下锚支柱处，加大底部受力面积，支柱受力后不致于下沉。

锚板，根据设计一般用于站线或附加导线的下锚。

（9）接触网的电压：工频单项交流制，额定电压为25KV，最高电压为27.5KV，最低电压为19KV。
