教育最新K122019届高考物理一轮复习 课时作业47 电磁感应现象和楞次定律

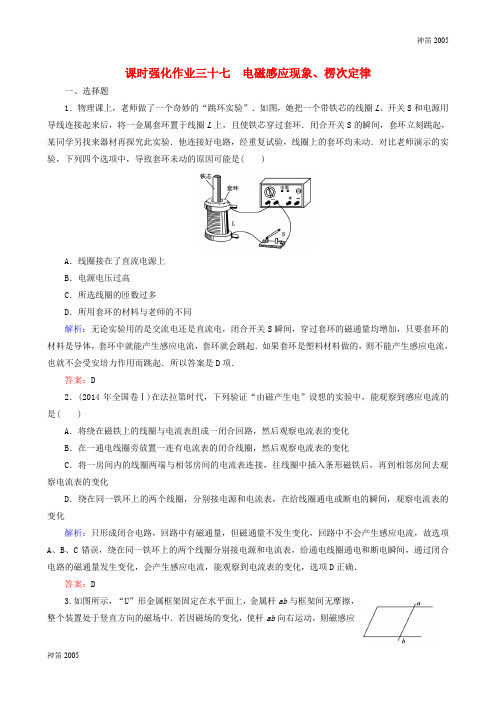

课时强化作业三十七电磁感应现象、楞次定律一、选择题1．物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起，某同学另找来器材再探究此实验．他连接好电路，经重复试验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是( )A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同解析：无论实验用的是交流电还是直流电，闭合开关S瞬间，穿过套环的磁通量均增加，只要套环的材料是导体，套环中就能产生感应电流，套环就会跳起．如果套环是塑料材料做的，则不能产生感应电流，也就不会受安培力作用而跳起．所以答案是D项．答案：D2．(2014年全国卷Ⅰ)在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是( )A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化解析：只形成闭合电路，回路中有磁通量，但磁通量不发生变化，回路中不会产生感应电流，故选项A、B、C错误，绕在同一铁环上的两个线圈分别接电源和电流表，给通电线圈通电和断电瞬间，通过闭合电路的磁通量发生变化，会产生感应电流，能观察到电流表的变化，选项D正确．答案：D3.如图所示，“U”形金属框架固定在水平面上，金属杆ab与框架间无摩擦，整个装置处于竖直方向的磁场中．若因磁场的变化，使杆ab向右运动，则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大D．方向向上并减小解析：由于杆ab向右运动，则杆与“U”形金属框架组成闭合电路的面积增大，由楞次定律的推广应用可知，通过闭合电路的磁场正在减弱，故选项A、D正确．答案：AD4.如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ.设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则( )A．T1＞mg，T2＞mgB．T1＜mg，T2＜mgC．T1＞mg，T2＜mgD．T1＜mg，T2＞mg解析：当圆环经过磁铁上端时，磁通量增大，根据楞次定律可知磁铁要把圆环向上推，根据牛顿第三定律可知圆环要给磁铁一个向下的磁场力，因此有T1＞mg，当圆环经过磁铁下端时，磁通量减小．根据楞次定律可知磁铁要把圆环向上吸，根据牛顿第三定律可知圆环要给磁铁一个向下的磁场力，因此有T2＞mg，所以只有A正确．答案：A5.如图是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是( )A．开关S闭合瞬间B．开关S由闭合到断开的瞬间C．开关S已经是闭合的，变阻器滑片P向左迅速滑动D．开关S已经是闭合的，变阻器滑片P向右迅速滑动解析：M向右运动定阻碍磁通量的增加，原因是左边螺线管中电流的磁场增强，所以有两种情况，一是闭合，二是滑片P向左滑动．故A、C对．答案：AC6．某磁场磁感线如图所示，有一铜线圈自图示A位置下落至B位置，在下落过程中，自上往下看，线圈中感应电流的方向是( )A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针解析：线圈由A位置下落至O位置的过程中，磁通量向上增加，由O位置下落至B位置的过程中，磁通量向上减小，根据楞次定律可知线圈中感应电流的方向(由上往下看)是先顺时针后逆时针，C项正确．答案：C7.如图所示，矩形闭合线圈放置在水平薄板上，有一块蹄形磁铁如图所示置于平板的正下方(磁极间距略大于矩形线圈的宽度)．当磁铁匀速向右通过线圈正下方时，线圈仍静止不动，那么线圈受到薄板的摩擦力方向和线圈中产生感应电流的方向(从上向下看)是( )A．摩擦力方向一直向左B．摩擦力方向先向左、后向右C．感应电流的方向为顺时针→逆时针→顺时针D．感应电流的方向为顺时针→逆时针解析：当磁铁向右运动时穿过线圈的磁通量先向上增加，后减小，当线框处在磁铁中间以后，磁通量先向下增加，后减小，所以感应电流的方向为顺时针→逆时针→顺时针，故选项C正确；选项D错误；根据楞次定律可以判断，磁铁向右移动过程中，磁铁对线圈有向右的安培力作用，所以摩擦力的方向向左，故选项A正确，选项B错误．答案：AC8．一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动．M连接在如图所示的电路中，其中R为滑动变阻器，E1和E2为直流电源，S为单刀双掷开关．下列情况中，可观测到N向左运动的是( )A．在S断开的情况下，S向a闭合的瞬间B．在S断开的情况下，S向b闭合的瞬间C．在S已向a闭合的情况下，将R的滑动头向c端移动时D．在S已向a闭合的情况下，将R的滑动头向d端移动时解析：在S断开的情况下，S向a(b)闭合的瞬间M中电流瞬时增加，左端为磁极N(S)极，穿过N的磁通量增加，根据楞次定律可知N向右运动，选项A、B均错误；在S已向a闭合的情况下，将R的滑动头向c端移动时，电路中电流减小，M产生的磁场减弱，穿过N的磁通量减小，根据楞次定律可知N向左运动，选项D错误，C正确．答案：C9.如图所示，ab为一金属杆，它处在垂直于纸面向里的匀强磁场中，可绕a点在纸面内转动；S为以a为圆心位于纸面内的金属环；在杆转动过程中，杆的b端与金属环保持良好接触；A为电流表，其一端与金属环相连，一端与a点良好接触．当杆沿顺时针方向转动时，某时刻ab杆的位置如图所示，则此时刻( )A．有电流通过电流表，方向由c向d，作用于ab的安培力向右B．有电流通过电流表，方向由c向d，作用于ab的安培力向左C．有电流通过电流表，方向由d向c，作用于ab的安培力向右D．无电流通过电流表，作用于ab的安培力为零解析：当金属杆ab顺时针方向转动时，切割磁感线，由法拉第电磁感应定律知产生感应电动势，由右手定则可知将产生由a到b的感应电流，电流表的d端与a端相连，c端与b端相连，则通过电流表的电流是由c到d，而金属杆在磁场中会受到安培力的作用，由左手定则可判断出安培力的方向为水平向右，阻碍金属杆的运动，所以A正确．答案：A10.如图所示，在通电密绕长螺线管靠近左端处，吊一金属环a处于静止状态，在其内部也吊一金属环b处于静止状态，两环环面均与螺线管的轴线垂直且环中心恰在螺线管中轴上，当滑动变阻器R的滑片P向左端移动时，a、b两环的运动情况将是( )A．a右摆，b左摆B．a左摆，b右摆C．a右摆，b不动D．a左摆，b不动解析：若滑动变阻器的滑片向左滑动，接入电路的阻值变小，通过螺线管的电流变大，根据通电螺线管内外的磁感线分布特点可知，穿过a环的磁通量将增大，根据楞次定律的推论，a环将左摆来阻碍磁通量的增大，由微元法可得b环所受的安培力指向圆心且在同一平面内，故b环面积缩小但不摆动，选项D 正确．答案：D11．如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置)( )A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动解析：欲使N产生顺时针方向的感应电流，感应电流磁场垂直纸面向里，由楞次定律可知有两种情况：一是M中有顺时针方向逐步减小的电流，使其在N中的磁场方向向里，且磁通量在减小；二是M中有逆时针方向逐渐增大的电流，使其在N中的磁场方向向外，且磁通量是在增大．因此对前者应使ab减速向右运动．对于后者，则应使ab加速向左运动，故应选B、C.答案：BC12．如图a所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管Q，P和Q共轴，Q中通有变化电流i，电流随时间变化的规律如图b所示，P所受的重力为G，桌面对P的支持力为N，则在下列时刻( )A．t1时刻N＞G，P有收缩的趋势B．t2时刻N＝G，此时穿过P的磁通量最大C．t3时刻N＝G，此时P中无感应电流D．t4时刻N＜G，此时穿过P的磁通量最小解析：t1时刻电流i增大，穿过线圈的磁通量增大，为反抗磁通量的增大，线圈有收缩的趋势，同时有远离螺线管向下运动的趋势，N＞G，A正确；t2时刻电流i不变，穿过线圈的磁通量不变，感应电流为零，N＝G，B正确；同理t3时刻N＜G，有感应电流，t4时刻N＝G，P中无感应电流，C、D均错误．答案：AB二、非选择题13．我国的“嫦娥二号”探月卫星在发射1 533秒后进入近地点高度为200 km的地月转移轨道．假设卫星中有一边长为50 cm的正方形导线框，由于卫星的调姿由水平方向转至竖直方向，此时地磁场磁感应强度B＝4×10－5T，方向如图所示．问：(1)该过程中磁通量的改变量是多少？(2)该过程线框中有无感应电流？设线框电阻为R＝0.1 Ω，若有电流则通过线框的电量是多少？(sin37°＝0.6，cos37°＝0.8)解析：(1)设线框在水平位置时法线n方向竖直向上，穿过线框的磁通量Φ1＝BS cos53°＝6.0×10－6 Wb.当线框转至竖直位置时，线框平面的法线方向水平向右，与磁感线夹角θ＝143°，穿过线框的磁通量Φ2＝BS cos143°＝－8.0×10－6 Wb该过程磁通量的改变量大小ΔΦ＝Φ1－Φ2＝1.4×10－5 Wb.(2)因为该过程穿过闭合线框的磁通量发生了变化，所以一定有感应电流．根据电磁感应定律得，I＝ER ＝ΔΦRΔt.通过的电量为q＝I·Δt＝ΔΦR＝1.4×10－4 C. 答案：(1)1.4×10－5 Wb (2)1.4×10－4 C。

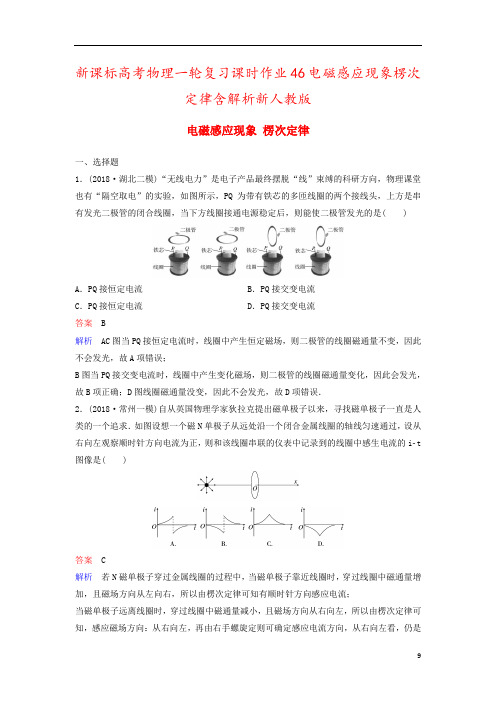

新课标高考物理一轮复习课时作业46电磁感应现象楞次定律含解析新人教版电磁感应现象楞次定律一、选择题1．(2018·湖北二模)“无线电力”是电子产品最终摆脱“线”束缚的科研方向，物理课堂也有“隔空取电”的实验，如图所示，PQ为带有铁芯的多匝线圈的两个接线头，上方是串有发光二极管的闭合线圈，当下方线圈接通电源稳定后，则能使二极管发光的是( )A．PQ接恒定电流B．PQ接交变电流C．PQ接恒定电流D．PQ接交变电流答案 B解析AC图当PQ接恒定电流时，线圈中产生恒定磁场，则二极管的线圈磁通量不变，因此不会发光，故A项错误；B图当PQ接交变电流时，线圈中产生变化磁场，则二极管的线圈磁通量变化，因此会发光，故B项正确；D图线圈磁通量没变，因此不会发光，故D项错误．2．(2018·常州一模)自从英国物理学家狄拉克提出磁单极子以来，寻找磁单极子一直是人类的一个追求．如图设想一个磁N单极子从远处沿一个闭合金属线圈的轴线匀速通过，设从右向左观察顺时针方向电流为正，则和该线圈串联的仪表中记录到的线圈中感生电流的i­t 图像是( )答案 C解析若N磁单极子穿过金属线圈的过程中，当磁单极子靠近线圈时，穿过线圈中磁通量增加，且磁场方向从左向右，所以由楞次定律可知有顺时针方向感应电流；当磁单极子远离线圈时，穿过线圈中磁通量减小，且磁场方向从右向左，所以由楞次定律可知，感应磁场方向：从右向左，再由右手螺旋定则可确定感应电流方向，从右向左看，仍是顺时针方向．因此线圈中产生的感应电流方向不变，而且逐渐增大，最后趋向每一个最大值．故C项正确，A、B、D三项错误．3.如图，两回路中各有一开关S1、S2，且内回路中接有电源，外回路中接有灵敏电流计，下列操作及相应的结果可能实现的是( )①先闭合S2，后闭合S1的瞬间，电流计指针偏转②S1、S2闭合后，在断开S2的瞬间，电流计指针偏转③先闭合S1，后闭合S2的瞬间，电流计指针偏转④S1、S2闭合后，在断开S1的瞬间，电流计指针偏转A．①②B．②③C．③④D．①④答案 D解析①先闭合S2，构成闭合电路，当后闭合S1的瞬间时，通过线圈A的电流增大，导致穿过线圈B的磁通量发生变化，从而产生感应电流，则指针发生偏转，故①正确；②当S1、S2闭合后，稳定后线圈B中没有磁通量的变化，因而线圈B中没有感应电流，在断开S2的瞬间，当然指针也不偏转，故②错误；③先闭合S1，后闭合S2的瞬间，穿过线圈B的磁通量没有变化，则不会产生感应电流，故③错误；④当S1、S2闭合后，在断开S1的瞬间，导致穿过线圈B的磁通量发生变化，因而出现感应电流，故④正确，故A、B、C三项错误，D项正确．4．(2018·南京模拟)(多选)如图是某同学设想的防止电梯坠落的应急安全装置，在电梯轿厢上安装上永久磁铁，电梯的井壁上铺设线圈，能在电梯突然坠落时减小对人员的伤害．关于该装置，说法正确的是( )A．若电梯突然坠落，将线圈闭合可起到应急避险作用B．若电梯突然坠落，将线圈闭合可以使电梯悬浮在空中C．当电梯坠落至如图位置时，闭合线圈A、B中电流方向相同D．当电梯坠落至如图位置时，闭合线圈A、B都在阻碍电梯下落答案AD解析A项，若电梯突然坠落，将线圈闭合时，线圈内的磁感应强度发生变化，将在线圈中产生感应电流，感应电流会阻碍磁铁的相对运动，可起到应急避险作用．故A项正确；B项，感应电流会阻碍磁铁的相对运动，但不能阻止磁铁的运动，故B项错误；C项，当电梯坠落至如图位置时，闭合线圈A中向上的磁场减弱，感应电流的方向从上向下看是逆时针方向，B中向上的磁场增强，感应电流的方向从上向下看是顺时针方向，可知A 与B中感应电流方向相反．故C项错误；D项，结合A的分析可知，当电梯坠落至如图位置时，闭合线圈A、B都在阻碍电梯下落．故D项正确．5．如图甲为磁感应强度B随时间t的变化规律，磁场方向垂直纸面，规定向里的方向为正，在磁场中有一细金属圆环，平面位于纸面内，如图乙所示．令I1、I2、I3分别表示Oa、ab、bc段的感应电流，F1、F2、F3分别表示金属环上很小一段导体受到的安培力．下列说法不正确的是( )A．I1沿逆时针方向，I2沿顺时针方向B．I2沿顺时针方向，I3沿顺时针方向C．F1方向指向圆心，F2方向指向圆心D．F2方向背离圆心向外，F3方向指向圆心答案 C解析A项，由图甲所示可知，oa段，磁场垂直于纸面向里，穿过圆环的磁通量增加，由楞次定律可知，感应电流I1沿逆时针方向，在ab段磁场向里，穿过圆环的磁通量减少，由楞次定律可知，感应电流I2沿顺时针方向，故A项正确；B项，由图甲所示可知，在bc段，磁场向外，磁通量增加，由楞次定律可知，感应电流I3沿顺时针方向，故B项正确；C项，由左手定则可知，oa段电流受到的安培力F1方向指向圆心，ab段安培力F2方向背离圆心向外，故C项错误；D项，由左手定则可知，ab段安培力F2方向背离圆心向外，bc段，安培力F3方向指向圆心，故D项正确．6.(2018·河南学业考试)如图所示，一个面积为2S 的矩形线框abcd ，水平放置在匀强磁场中，磁场的磁感应强度为B.方向与线框平面夹角为30°角，O 1、O 2分别为bc 边和ad 边的中点．现将线框的右半边绕逆时针旋转90°，在这一过程中，通过线框的磁通量的变化量的大小为( )A.3－22BS B.3－12BS C.3＋12BS D ．(3－1)BS答案 B解析 当线框转动前，面的磁通量为：Φ1＝2BSsin30°＝BS ；当线框转动后，整个面的磁通量为：Φ2＝BSsin30°＋BScos30°＝1＋32BS ， 磁通量变化量为：ΔΦ＝Φ1－Φ2＝3－12BS 故B 项正确，A 、C 、D 三项错误．7.(2018·广西二模)(多选)水平光滑的桌面内固定一足够长的直导线，并通以如图所示的恒定电流，两个相同的正方形线框abcd 和efgh 到导线的距离相等，两个线框间产生的电磁现象忽略不计，现分别给两个线框竖直向下和水平向右的速度v ，下列判断正确的是( )A ．线框abcd 做匀速直线运动，线框efgh 做减速直线运动B ．刚开始运动瞬间bc 边与eh 边所受安培力的大小相等C ．线框efgh 运动过程中产生顺时针的感应电流D ．线框abcd 运动过程中a 点的电势比b 点低答案 AD解析 通电直导线周围的磁场为非匀强磁场，离导线越近，磁场越强，线框abcd 和efgh 所在位置磁场分别垂直向里和向外，abcd 向下运动，始终与导线的距离相等，穿过线框的磁通量不变，不产生感应电流，没有安培力，故线框abcd做匀速直线运动，但是ab边在切割磁感线，右手定则判断出a点的电势比b点低，线框efgh在远离导线的过程中，向外的磁场减弱，由楞次定律判断产生顺时针的感应电流，并受到向左的安培力，做变减速直线运动，故A、D两项正确B、C两项错误．8.(2018·湖北模拟)(多选)如图，一导体圆环保持水平，沿一个性质匀称的条形磁铁轴线落下，条形磁铁竖直固定，圆环中心始终位于磁铁轴线上．已知当圆环落至B、D两位置时，刚好经过磁铁上下端截面，而C位置位于磁铁正中．不计空气阻力，下列说法正确的有( )A．圆环由A落至B的过程中，环中感应电流从上至下看为顺时针B．圆环由B落至C的过程中，圆环磁通量在减少C．圆环落至C、D之间时，圆环有收缩趋势D．圆环由A落至E的过程中，任意时刻加速度都小于重力加速度g答案AC解析A项，圆环从A到B的过程中，穿过圆环的磁通量向上增加，根据楞次定律可知环中感应电流从上至下看为顺时针．故A项正确；B项，圆环从B到C的过程中穿过圆环的磁通量一直增加．故B项错误；C项，圆环从C到D的过程中穿过圆环的磁通量减小，根据楞次定律可知，圆环产生的感应电流有阻碍磁通量减小的趋势，所以圆环有收缩趋势．故C项正确；D项，圆环在C点时，穿过圆环的磁通量最大，此时穿过圆环的磁通量的变化率为0，没有感应电流，所以加速度等于g.故D项错误．9．(2018·山东一模)如图所示，线圈A内有竖直向上的磁场，磁感应强度B随时间均匀增大；等离子气流(由高温高压的等电量的正、负离子组成)由左方连续不断的以速度v0射入P1和P2两极板间的匀强磁场中．发现两直导线a、b互相吸引，由此可以判断，P1、P2两极板间的匀强磁场的方向为( )A．垂直纸面向外B．垂直纸面向里C．水平向左D．水平向右答案 B解析线圈A中磁场的方向向上增强时，由楞次定律可知，感应电流的磁场的方向向下，感应电流的方向在线圈的外侧向左，电流的方向盘旋向上，所以导线a中的电流方向向下．根据同向电流相互吸引可知，b中的电流方向也向下．b中电流方向向下说明极板P1是电源的正极，则正电荷在磁场中向上偏转，根据左手定则可知，P1、P2两极板间的匀强磁场的方向垂直于纸面向里．10．(2018·上海模拟)(多选)如图所示，两个相同的闭合铝环A、B被绝缘细线悬吊起来，与一个螺线管共同套在圆柱形塑料杆上，他们的中心轴线重合且在水平方向上，A、B可以左右自由摆动，现将电键闭合，则下列说法中正确的是( )A．电键闭合瞬间，A中感应电流小于B中感应电流B．电键闭合瞬间，A、B之间的距离缩小C．电键闭合瞬间，两环有扩张趋势D．电键闭合瞬间，A环受到总的磁场力水平向左答案BC解析A项，在S闭合瞬间，穿过两个线圈的磁通量变化相同，根据法拉第电磁感应定律可知产生的电动势相等，再结合欧姆定律可知二者的感应电流大小相等．故A项错误；B项，线圈中产生同方向的感应电流，同向电流相吸，则A、B相吸，A、B之间的距离缩小．故B项正确；C项，电键闭合瞬间，穿过两个线圈的磁通量增大．由于电磁铁外边的磁场方向与电磁铁内部的磁场的方向相反，两环扩张面积时可以阻碍磁通量的增大，所以电键闭合瞬间，两环有扩张趋势，故C项正确；D项，线圈中产生同方向的感应电流，同向电流相吸，则A、B相吸，A、B之间的距离缩小．所以A环受到总的磁场力水平向右．故D项错误．11．(2018·湖南模拟)如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( )A．从上往下看，0～1 s内圆环中的感应电流沿顺时针方向B．1 s末圆环对桌面的压力小于圆环的重力C．0～1 s内圆环面积有扩张的趋势D．1～2 s内和2～3 s内圆环中的感应电流方向相反答案 A解析A项，0～1 s线圈中电流增大弱，产生的磁场增大，金属环中磁通量增大，根据楞次定律可知，从上往下看，0～1 s内圆环中的感应电流沿顺时针方向，故A项正确；B项，1 s末金属环中感应电流最大，但螺线管中电流为零，没有磁场，与金属环间无相互作用，所以1 s末圆环对桌面的压力等于圆环的重力，故B项错误；C项，0～1 s线圈中电流增大弱，产生的磁场增大，金属环中磁通量增大，有面积缩小趋势，故C项错误；D项，1～2 s正方向电流减小，2～3 s反向电流增大，根据楞次定律，金属环中感应电流的磁场方向不变，感应电流方向不变，故D项错误．12.已知地磁场的分布类似于条形磁铁的磁场，可以近似认为地磁N极与地理南极重合，在恰好位于赤道上的某实验室水平桌面上，放置正方形闭合导体线框MNPQ，线框的MQ边沿南北方向，MN边沿东西方向(如图所示为俯视图)，下列说法正确的是( )A．若使线框向东平移，则M点电势比Q点电势低B．若使线框向北平移，则M点电势比N点电势高C．若以MQ边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为MQPN方向D．若以MN边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为MQPN方向答案 D解析赤道上的某实验室，地磁场的竖直分量为零．A项，若使线圈向东平移，地磁场的竖直分量零，线圈中没有磁通量，没有感应电流产生，M点的电势与Q点的电势相等，故A项错误；B项，若使线圈向北平移，地磁场的竖直分量零，线圈中没有磁通量，没有感应电流产生，M点的电势与N点的电势相等，故B项错误；C项，若以MQ边为轴，将线框向上翻转90°，地磁场的竖直分量为零，线圈中没有磁通量，没有感应电流，故C项错误，D项，若以MN边为轴，将线框向上翻转90°，线圈的磁通量增加，根据楞次定律判断则知，线圈中感应电流方向为MQPN，故D项正确．13.(2018·大连一模)(多选)如图是创意物理实验设计作品《小熊荡秋千》．两根彼此靠近且相互绝缘的金属棒C、D固定在铁架台上，与两个铜线圈P、Q组成一闭合回路，两个磁性很强的条形磁铁如图放置，当用手左右摆动线圈P时，线圈Q也会跟着摆动，仿佛小熊在荡秋千．以下说法正确的是( )。

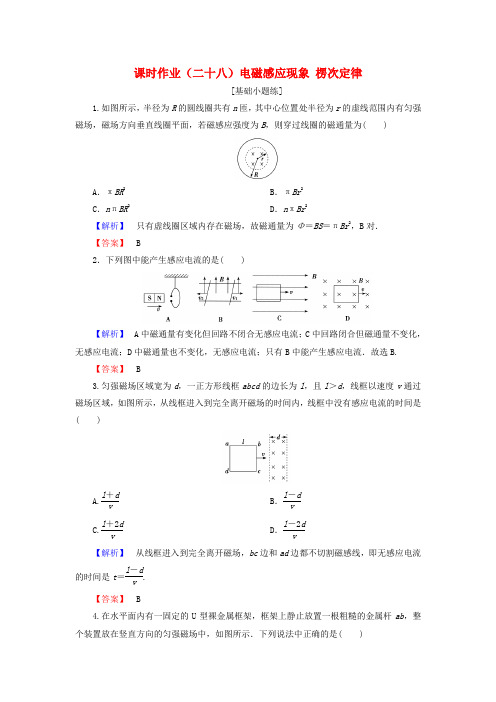

课时作业（二十八）电磁感应现象 楞次定律[基础小题练]1.如图所示，半径为R 的圆线圈共有n 匝，其中心位置处半径为r 的虚线范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B ，则穿过线圈的磁通量为( )A ．πBR 2B ．πBr 2C ．n πBR 2D ．n πBr 2【解析】 只有虚线圈区域内存在磁场，故磁通量为Φ＝BS ＝πBr 2，B 对．【答案】 B2．下列图中能产生感应电流的是( )【解析】 A 中磁通量有变化但回路不闭合无感应电流；C 中回路闭合但磁通量不变化，无感应电流；D 中磁通量也不变化，无感应电流；只有B 中能产生感应电流．故选B.【答案】 B3.匀强磁场区域宽为d ，一正方形线框abcd 的边长为l ，且l ＞d ，线框以速度v 通过磁场区域，如图所示，从线框进入到完全离开磁场的时间内，线框中没有感应电流的时间是( )A.l ＋d v B ．l －d v C.l ＋2d v D ．l －2d v【解析】 从线框进入到完全离开磁场，bc 边和ad 边都不切割磁感线，即无感应电流的时间是t ＝l －d v. 【答案】 B4.在水平面内有一固定的U 型裸金属框架，框架上静止放置一根粗糙的金属杆ab ，整个装置放在竖直方向的匀强磁场中，如图所示．下列说法中正确的是( )A．只有当磁场方向向上且增强，ab杆才可能向左移动B．只有当磁场方向向下且减弱，ab杆才可能向右移动C．无论磁场方向如何，只要磁场减弱，ab杆就可能向右移动D．当磁场变化时，ab杆中一定有电流产生，且一定会移动【解析】由楞次定律可知，当闭合回路的磁通量增大时，导体棒将向左移动，阻碍磁通量的增加，当闭合回路的磁通量减小时，导体棒将向右运动，以便阻碍磁通量的减小，与磁场方向无关，故选C.【答案】 C5．如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆如图所示立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q 端始终在OC上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是( )A．感应电流的方向始终是由P→QB．感应电流的方向先是由P→Q，后是由Q→PC．PQ受磁场力的方向垂直杆向左D．PQ受磁场力的方向先垂直于杆向左，后垂直于杆向右【解析】在PQ杆滑动的过程中，杆与导轨所围成的三角形面积先增大后减小，三角形POQ内的磁通量先增大后减小，由楞次定律可判断B项对；再由PQ中电流方向及左手定则可判断D项对．【答案】BD6．(2018·大连高三调研)如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m，阻值为R的闭合矩形金属线框abcd，用绝缘轻质细杆悬挂在O点，并可绕O点左右摆动．金属线框从图示位置的右侧某一位置由静止释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则下列说法中正确的是( )A．线框中感应电流的方向先是d→c→b→a→d，后是a→b→c→d→aB．线框中感应电流的方向始终是d→c→b→a→dC．穿过线框中的磁通量先变大后变小D．穿过线框中的磁通量先变小后变大【解析】线框从图示位置的右侧摆到最低点的过程中，穿过线框的磁通量减小，由楞次定律可判断感应电流的方向为d→c→b→a→d，从最低点到左侧最高点的过程中，穿过线框的磁通量增大，由楞次定律可判断感应电流的方向为d→c→b→a→d.【答案】BD[创新导向练]7．生活实际——通过“安检门”考查楞次定律如图所示为安检门原理图，左边门框中有一通电线圈，右边门框中有一接收线圈．工作过程中某段时间通电线圈中存在顺时针(从左向右看)方向均匀增大的电流，则( )A．无金属片通过时，接收线圈中的感应电流方向为顺时针B．无金属片通过时，接收线圈中的感应电流增大C．有金属片通过时，接收线圈中的感应电流方向为顺时针D．有金属片通过时，接收线圈中的感应电流大小发生变化【解析】当左侧通电线圈中存在顺时针方向均匀增大的电流，则通过右侧线圈的磁通量增大，根据楞次定律可知，右侧线圈产生感应电流为逆时针，由于磁场是均匀增大，则产生的感应电流为恒定的，故选项A、B错误；当有金属片通过时，接收线圈中磁通量仍然增大，故产生的感应电流仍然为逆时针，但是由于金属片中也要产生感应电流，所以接收线圈中的感应电流大小发生变化，故选项C错误，选项D正确．【答案】 D8．高新科技——电磁感应现象中的无线充电原理随着科技的不断发展，无线充电已经进入人们的生活．某品牌手机的无线充电原理如图所示．关于无线充电，下列说法正确的是( )A．充电底座中的发射线圈将磁场能转化为电能B．充电底座可以直接使用直流电源实现对手机的无线充电C．接收线圈中交变电流的频率与发射线圈中交变电流的频率相同D．无线充电时手机接收线圈利用“电流的磁效应”获取电能【解析】发射线圈中通入交变电流，交变电流周围形成交变磁场，交变磁场又形成交变电场，从而在接收线圈形成交变电流．发射线圈是将电能转化为磁场能，接收线圈是将磁场能转化为电能，A错误；直流电周围形成恒定的磁场，恒定的磁场无法由电磁感应形成电场，B错误；根据电磁感应规律知接收线圈与发射线圈中交变电流的频率一样，C正确；无线充电时手机接收线圈利用“电磁感应”获得电能，D错误．【答案】 C9．科学探究——楞次定律的实际应用现代科学研究中常用到高速电子，电子感应加速器就是利用感生电场加速电子的设备．电子感应加速器主要有上、下电磁铁磁极和环形真空室组成．当电磁铁绕组通以变化的电流时，产生变化的磁场，穿过真空盒所包围的区域内的磁通量也随时间变化，这时真空盒空间内就产生感应涡旋电场，电子将在涡旋电场作用下得到加速．如图所示(上图为侧视图、下图为真空室的俯视图)，若电子被“约束”在半径为R的圆周上运动，当电磁铁绕组通有图中所示的电流时( )A．电子在轨道上逆时针运动B．保持电流的方向不变，当电流增大时，电子将加速C．保持电流的方向不变，当电流减小时，电子将加速D．被加速时电子做圆周运动的周期不变【解析】由楞次定律可知，产生的感应涡旋电场为顺时针方向，所以电子在轨道上逆时针运动，选项A正确；保持电流的方向不变，当电流增大时，涡旋电场增强，电子将加速，选项B正确，选项C错；电子的速度变化，被加速时电子做圆周运动的周期变化，选项D 错．【答案】AB10．高新科技——对新型材料特性的研究与开发科学家研究发现，磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大，随所处空问磁场的减弱而变小，如图所示电路中GMR为一个磁敏电阻，R和R2为滑动变阻器，R1和R3为定值电阻，当开关S1和S2闭合时，电容器中一带电微粒恰好处于静止状态，则( )A．只调节滑动变阻器R，当P1向右端移动时，电阻R1消耗的电功率变大B．只调节滑动变阻器R，当P1向右端移动时，带电微粒向下运动C．只调节滑动变阻器R2，当P2向下端移动时，电阻R1消耗的电功率变大D．只调节滑动变阻器R2，当P2向下端移动时，带电微粒向下运动【解析】只调节滑动变阻器R，当P1向右端移动时，滑动变阻器R接入电路的阻值增大，电源电动势不变，所以左侧电路中的电流减小，电磁铁的磁性减弱；由于电磁铁的磁性减弱，导致了磁敏电阻的阻值减小，则通过R1的电流增大，其消耗的电功率增大，电容器两端的电压增大，板间场强增大，微粒所受的电场力增大，所以带电微粒向上运动，A正确，B错误；只调节滑动变阻器R2，当P2向下端移动时，回路中电流不变，电阻R1消耗的电功率不变，电容器两端电压增大，板间场强增大，微粒所受的电场力增大，所以带电微粒向上运动，C、D错误．【答案】 A11．创新设计——利用楞次定律进行创意实验设计如图是创意物理实验设计作品《小熊荡秋千》．两根彼此靠近且相互绝缘的金属棒C、D 固定在铁架台上，与两个铜线圈P、Q组成一闭合回路，两个磁性很强的条形磁铁如图放置，当用手左右摆动线圈P时，线圈Q也会跟着摆动，仿佛小熊在荡秋千．以下说法正确的是( )A．P向右摆动的过程中，P中的电流方向为顺时针方向(从右向左看)B．P向右摆动的过程中，Q也会向右摆动C．P向右摆动的过程中，Q会向左摆动D．若用手左右摆动Q，P会始终保持静止【解析】P向右摆动的过程中，线圈P平面内从右往左的磁通量减小，根据楞次定律可以得出电流方向为顺时针方向，所以A项正确；根据P中产生的感应电流方向流过Q线圈也是顺时针方向，根据左手定则判断Q下边受安培力向右摆动，所以B项正确，C项错误；若用手左右摆动Q，线圈Q的下边切割磁感线会产生感应电流，线圈P中会有感应电流通过，在磁场中会受到安培力，所以D项错误．【答案】AB12．等离子体发电机原理创新与应用如图甲所示，等离子气流由左边连续以方向如图所示的速度v0射入P1和P2两金属板间的匀强磁场中，ab直导线与P1、P2相连接，线圈A与直导线cd连接．线圈A内有如图乙所示的变化磁场，且磁场B的正方向规定为向左，如图甲所示．则下列说法正确的是( )A．0～1 s内ab、cd导线互相排斥B．1～2 s内ab、cd导线互相排斥C．2～3 s内ab、cd导线互相排斥D．3～4 s内ab、cd导线互相排斥【解析】由题图甲左侧电路可以判断ab中电流方向为由a到b；由右侧电路及题图乙可以判断，0～2 s内cd中感应电流方向为由c到d，跟ab中的电流同向，因此ab、cd 相互吸引，选项A、B错误.2～4 s内cd中感应电流方向为由d到c，跟ab中电流反向，因此ab、cd相互排斥，选项C、D正确．【答案】CD13．原始发电机的构造与原理一种早期发电机原理示意图如图所示，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，线圈圆心为O点．在磁极绕转轴匀速转动的过程中，当磁极与O点在同一条直线上时，穿过线圈的( )A．磁通量最大，磁通量变化率最大B．磁通量最大，磁通量变化率最小C．磁通量最小，磁通量变化率最大D．磁通量最小，磁通量变化率最小【解析】当磁极与O点在同一条直线上时，磁场方向竖直向上，根据磁通量的定义可判断此时穿过线圈的磁通量最大，此时线圈最前面的点与最后面的点磁感应强度相同，可知磁通量的变化率是最小的．所以只有B正确．【答案】 B14．军事科技——航母飞机电磁弹射装置原理航母上飞机弹射起飞所利用的电磁驱动原理如图所示．当固定线圈上突然通过直流电时，线圈左侧的金属环被弹射出去．现在线圈左侧同一位置，先后放上用横截面积相等的铜和铝导线制成的形状、大小相同的两个闭合环，电阻率ρ铜<ρ铝．则闭合开关S的瞬间( )A．从右侧看，环中产生沿逆时针方向的感应电流B．铜环受到的安培力大于铝环受到的安培力C．若将金属环置于线圈右侧，环将向右弹射D．电池正、负极调换后，金属环仍能向左弹射【解析】闭合开关S的瞬间，金属环中向右的磁场磁通量增大，根据楞次定律，从右侧看，环中产生沿顺时针方向的感应电流，A错误；由于电阻率ρ铜<ρ铝，先后放上用横截面积相等的铜和铝导线制成的形状、大小相同的两个闭合环，铜环中产生的感应电流大于铝环中产生的感应电流，由安培力公式可知，铜环受到的安培力大于铝环受到的安培力，B正确；若将金属环置于线圈右侧，则闭合开关S的瞬间，环将向右弹射，C正确；电池正、负极调换后，同理可以得出金属环仍能向左弹射，D正确．【答案】BCD。

第十章第一节电磁感应现象楞次定律[基础落实课][限时45分钟；满分100分]选择题(1～12题，每小题7分，13～14题，每小题8分，满分100分)1．（2019.湖南模拟）美国《大众科学》月刊网站报道，美国明尼苏达大学的研究人员发现。

一种具有独特属性的新型合金能够将热能直接转化为电能。

具体而言，只要略微提高温度，这种合金就会变成强磁性合金，从而使环绕它的线圈中产生电流，其简化模型如图10－1－17所示。

A为圆柱形合金材料，B为线圈，套在圆柱形合金材料上，线圈的半径大于合金材料的半径。

现对A进行加热，则导学号：82210872图10－1－17A．B中将产生逆时针方向的电流B．B中将产生顺时针方向的电流C．B线圈有收缩的趋势D．B线圈有扩张的趋势解析合金材料加热后，合金材料成为磁体，通过线圈B的磁通量增大，由于线圈B 内有两个方向的磁场，由楞次定律可知线圈只有扩张，才能阻碍磁通量的变化，C错误、D 正确；由于不知道极性，无法判断感应电流的方向，A、B错误。

答案 D2．如图10－1－18所示，闭合圆线圈放置在匀强磁场中，线圈平面与磁场平行，其中ac、bd分别是平行、垂直于磁场方向的两条直径。

试分析使线圈做如下运动时，能产生感应电流的是图10－1－18A．使线圈在纸面内平动B．使线圈平面沿垂直纸面方向向纸外平动导学号：82210873C．使线圈以ac为轴转动D．使线圈以bd为轴转动解析使线圈在纸面内平动、沿垂直纸面方向向纸外平动或以ac为轴转动，线圈中的磁通量始终为零，不变化，无感应电流产生；以bd为轴转动时，与磁场垂直的面积不断变化，线圈中的磁通量不断变化，能产生感应电流，所以D选项正确。

答案 D3．如图10－1－19所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中位置Ⅰ经过位置Ⅱ到达位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ。

在这个过程中，线圈中感应电流图10－1－19A．沿abcd流动B．沿dcba流动C．由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D．由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动解析由条形磁铁的磁场分布情况可知，线圈在位置Ⅱ时穿过矩形闭合线圈的磁通量最少。

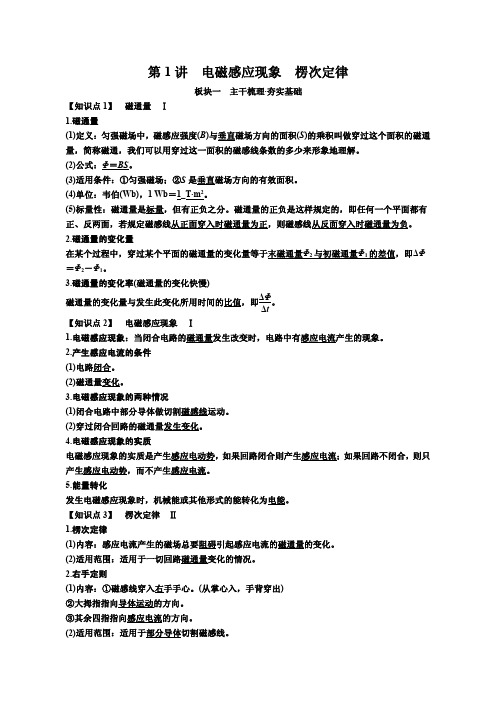

第1讲电磁感应现象楞次定律板块一主干梳理·夯实基础【知识点1】磁通量Ⅰ1.磁通量(1)定义：匀强磁场中，磁感应强度(B)与垂直磁场方向的面积(S)的乘积叫做穿过这个面积的磁通量，简称磁通，我们可以用穿过这一面积的磁感线条数的多少来形象地理解。

(2)公式：Φ＝BS。

(3)适用条件：①匀强磁场；②S是垂直磁场方向的有效面积。

(4)单位：韦伯(Wb)，1Wb＝1_T·m2。

(5)标量性：磁通量是标量，但有正负之分。

磁通量的正负是这样规定的，即任何一个平面都有正、反两面，若规定磁感线从正面穿入时磁通量为正，则磁感线从反面穿入时磁通量为负。

2.磁通量的变化量在某个过程中，穿过某个平面的磁通量的变化量等于末磁通量Φ2与初磁通量Φ1的差值，即ΔΦ＝Φ2－Φ1。

3.磁通量的变化率(磁通量的变化快慢)磁通量的变化量与发生此变化所用时间的比值，即ΔΦΔt。

【知识点2】电磁感应现象Ⅰ1.电磁感应现象：当闭合电路的磁通量发生改变时，电路中有感应电流产生的现象。

2.产生感应电流的条件(1)电路闭合。

(2)磁通量变化。

3.电磁感应现象的两种情况(1)闭合电路中部分导体做切割磁感线运动。

(2)穿过闭合回路的磁通量发生变化。

4.电磁感应现象的实质电磁感应现象的实质是产生感应电动势，如果回路闭合则产生感应电流；如果回路不闭合，则只产生感应电动势，而不产生感应电流。

5.能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能。

【知识点3】楞次定律Ⅱ1.楞次定律(1)内容：感应电流产生的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：适用于一切回路磁通量变化的情况。

2.右手定则(1)内容：①磁感线穿入右手手心。

(从掌心入，手背穿出)②大拇指指向导体运动的方向。

③其余四指指向感应电流的方向。

(2)适用范围：适用于部分导体切割磁感线。

板块二考点细研·悟法培优考点1电磁感应现象的判断[解题技巧]1.磁通量变化的常见情况。

课时提能演练（二十六）电磁感应现象楞次定律(45分钟100分)一、选择题(本大题共15小题,每小题6分,共90分。

每小题只有一个选项正确)1.关于感应电流,下列说法中正确的有( )A.只要闭合电路内有磁通量,闭合电路中就有感应电流产生B.穿过螺线管的磁通量发生变化时,螺线管内部就一定有感应电流产生C.线圈不闭合时,即使穿过线圈的磁通量发生变化,线圈中也不会有感应电流D.只要电路的一部分做切割磁感线运动,电路中就一定有感应电流【解析】选C。

只要穿过闭合电路的磁通量发生变化,电路中就产生感应电流,选项A错误。

选项B、D没有强调电路是否闭合,故错误。

选项C正确。

2.现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关如图所示连接。

下列说法中正确的是( )A.开关闭合后,线圈A插入或拔出时都会引起电流计指针偏转B.线圈A插入线圈B中后,开关闭合和断开的瞬间电流计指针均不会偏转C.开关闭合后,滑动变阻器的滑片P匀速滑动,会使电流计指针静止在中央零刻度D.开关闭合后,只有滑动变阻器的滑片P加速滑动,电流计指针才能偏转【解析】选A。

开关闭合后,线圈A插入或拔出都会引起穿过线圈B的磁通量发生变化,从而使电流计指针偏转,选项A正确;线圈A插入线圈B中后,开关闭合和断开的瞬间,线圈B的磁通量会发生变化,电流计指针会偏转,选项B错误;开关闭合后,滑动变阻器的滑片P无论匀速滑动还是加速滑动,都会导致线圈A的电流发生变化,从而引起线圈B的磁通量变化,电流计指针都会发生偏转,选项C、D错误。

3.(2018·厦门模拟)北半球地磁场的竖直分量向下。

如图所示,在北京某中学实验室的水平桌面上,放置边长为L的正方形闭合导体线圈abcd,线圈的ab边沿南北方向,ad边沿东西方向。

下列说法中正确的是( )A.若使线圈向东平动,则a点的电势比b点的电势高B.若使线圈向北平动,则a点的电势比b点的电势低C.若以ab为轴将线圈向上翻转,则线圈中感应电流方向为a→b→c→d→aD.若以ab为轴将线圈向上翻转,则线圈中感应电流方向为a→d→c→b→a【解析】选C。

课时规范练32电磁感应现象楞次定律基础对点练1.(楞次定律的应用)如图所示,长直导线中通有向右的电流I,线圈①与直导线垂直放置于其正下方,线圈②中心轴线与直导线重合,线圈③直径与直导线重合,线圈④与直导线共面放置于其正下方。

在电流I均匀增大的过程中()A.从左向右看,线圈①中产生顺时针方向的电流B.从左向右看,线圈②中产生逆时针方向的电流C.正视线圈③中产生逆时针方向的电流D.正视线圈④中产生逆时针方向的电流2.(磁感应强度与磁通量)(2023山东模拟)磁单极子是物理学家设想的一种仅带有单一磁极(N极或S极)的粒子,它们的磁感线分布类似于点电荷的电场线分布,目前科学家还没有证实磁单极子的存在。

若自然界中存在磁单极子,以其为球心画出两个球面1和2,如图所示,a点位于球面1上,b点位于球面2上,则下列说法正确的是()A.a点比b点的磁感应强度大B.a点比b点的磁感应强度小C.球面1比球面2的磁通量大D.球面1比球面2的磁通量小3.(电磁感应现象)在“探究影响感应电流方向的因素”实验中,用灵敏电流计和线圈组成闭合回路,通过“插入”和“拔出”磁铁,使线圈中产生感应电流,记录实验过程中的相关信息,就可以分析得出感应电流方向遵循的规律。

下图为某同学的部分实验记录,在图甲中,电流计指针向左偏转。

以下说法正确的是()A.在图乙所示实验过程中,电流计指针应该向左偏转B.在图丙所示实验过程中,电流计指针应该向左偏转C.这组实验可以说明,感应电流的磁场方向与线圈的绕向有关D.这组实验可以说明,感应电流的磁场方向与磁铁的磁场方向有关4.(电磁感应现象)如图所示,一通电螺线管b放在闭合金属线圈a内,螺线管的中心轴线恰和线圈的一条直径MN重合。

要使线圈a中产生感应电流,可采用的方法有()A.使通电螺线管中的电流发生变化B.使螺线管绕垂直于线圈平面且过线圈圆心的轴转动C.使线圈a以MN为轴转动D.使线圈绕垂直于MN的直径转动5.(楞次定律的理解和应用)两根互相垂直的绝缘通电长直导线放在水平面上,两个相同的闭合圆形线圈a、b放在同一水平面上,两线圈的圆心到两导线的距离都相等。

电磁感应现象楞次定律1.知道电磁感应现象产生的条件2.理解磁通量及磁通量变化的含义，并能计算.3.掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向．考点一电磁感应现象的判断1．磁通量(1)定义：在匀强磁场中，磁感应强度B与垂直于磁场方向的面积的乘积．(2)公式：Φ＝BS.适用条件：①匀强磁场．②S为垂直磁场的有效面积．(3)磁通量是标量(填“标量”或“矢量”)．(4)磁通量的意义：①磁通量可以理解为穿过某一面积的磁感线的条数．②同一线圈平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．2．电磁感应现象(1)电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应．(2)产生感应电流的条件：穿过闭合回路的磁通量发生变化．产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．(3)电磁感应现象中的能量转化：发生电磁感应现象时，机械能或其他形式的能转化为电能，该过程遵循能量守恒定律．[例题1]（2024•房山区一模）某同学用如图所示装置探究影响感应电流方向的因素。

将磁体从线圈中向上匀速抽出时，观察到灵敏电流计指针向右偏转。

关于该实验，下列说法正确的是（）A．图中线圈中感应电流的磁场方向向下B．若将磁体向上加速抽出，灵敏电流计指针将向左偏转C．磁体放置在线圈中静止不动，灵敏电流计指针仍向右偏转D．若将磁体的N、S极对调，并将其向下插入线圈，灵敏电流计指针仍向右偏转[例题2]（多选）（2024•丰台区二模）“探究影响感应电流方向的因素”的实验示意图如图所示：灵敏电流计和线圈组成闭合回路，通过“插入”、“拔出”条形磁铁，使线圈中产生感应电流。

记录实验过程中的相关信息，分析得出楞次定律。

下列说法正确的是（）A．实验时必须保持磁铁运动的速率不变B．该实验需要知道线圈的绕向C．该实验需要记录磁铁的运动方向D．该实验需要判断电流计指针偏转方向与通入电流方向的关系[例题3]（2023秋•通州区期末）如图甲所示，某同学在研究电磁感应现象时，将一线圈两端与电流传感器相连，强磁铁从长玻璃管上端由静止下落，电流传感器记录了强磁铁穿过线圈过程中电流随时间变化的图像，t2时刻电流为0，如图乙所示。

课时作业(四十七) 电磁感应现象和楞次定律[基础训练]1．(2018·黑龙江大庆实验中学模拟)如图所示，套在条形磁铁外的三个线圈，其面积S1>S2＝S3,1、2在同一位置，且3线圈在磁铁的正中间．设各线圈中的磁通量依次为Φ1、Φ2、Φ3，则它们的大小关系是( )A．Φ1>Φ2>Φ3B．Φ1>Φ2＝Φ3C．Φ1<Φ2<Φ3D．Φ1<Φ2＝Φ3答案：C 解析：在条形磁铁内外都有磁场，套在条形磁铁外的三个线圈的磁通量为内部向左的磁通量减去外部向右的磁通量，而内部向左的磁通量相同，外部向右的磁通量越大，总磁通量越小，1、2在同一位置，1的外部面积大，则向右的磁通量大，故Φ2>Φ1,2、3面积一样，3位置外部向右磁通量小，则Φ3>Φ2，可知Φ1<Φ2<Φ3，选项C正确．2．(多选)闭合的铝环竖直放置，在其右侧的轴线上水平放置一小磁针，小磁针可在水平方向上自由运动，下列说法正确的是( )A．如果铝环向右运动，则小磁针沿水平方向向右运动B．如果铝环向右运动，则小磁针沿水平方向向左运动C．如果铝环垂直轴线向上运动，则小磁针沿水平方向向右运动D．如果铝环垂直轴线向上运动，则小磁针沿水平方向向左运动答案：AD 解析：如果铝环向右运动，则穿过铝环的磁通量向左增加，则感应电流的磁场向右，从左向右看铝环中的感应电流沿顺时针方向，则铝环的右侧相当于N极，则小磁针沿水平方向向右运动，A正确，B错误；如果铝环垂直轴线向上运动，则穿过铝环的磁通量向左减少，则感应电流的磁场向左，从左向右看铝环中的感应电流沿逆时针方向，则铝环的左侧相当于N极，则小磁针沿水平方向向左运动，C错误，D正确．3．(2018·福建质检)法拉第在1831年发现了“磁生电”现象．如图所示，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用导线连通，导线下面平行放置一个小磁针．实验中可能观察到的现象是( )A．用一节电池作电源小磁针不偏转，用十节电池作电源小磁针会偏转B．线圈B匝数较少时小磁针不偏转，匝数足够多时小磁针会偏转C．线圈A和电池连接瞬间，小磁针会偏转D．线圈A和电池断开瞬间，小磁针不偏转答案：C 解析：根据“磁生电”即电磁感应现象的产生条件，只有线圈B中磁通量变化时才能在线圈B中产生感应电流，因此无论线圈B匝数多少，线圈A中电池多少，都不能在线圈B中产生感应电流，选项A、B错误．只有在线圈A和电池连接或断开的瞬间，线圈B中才能产生感应电流，电流产生磁场，使导线下面平行放置的小磁针发生偏转，选项C正确，D错误．4．(2018·甘肃天水一中月考)如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是( )A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P匀速移动C．通电时，使滑动变阻器的滑片P加速移动D．将开关突然断开的瞬间答案：A 解析：线圈中通以恒定的电流时，线圈中产生稳恒的磁场，穿过铜环A的磁通量不变，没有感应电流产生，选项A正确；通电时，使滑动变阻器的滑片P匀速移动时，滑动变阻器接入电路的电阻变化，回路中电流变化，线圈中产生的磁场变化，穿过铜环A 的磁通量变化，产生感应电流，选项B错误；通电时，使滑动变阻器的滑片P加速移动时，滑动变阻器接入电路的电阻变化，则回路中电流变化，线圈产生的磁场变化，穿过铜环A 的磁通量变化，产生感应电流，选项C错误；将开关突然断开的瞬间，线圈产生的磁场从有到无，穿过铜环A的磁通量减小，产生感应电流，选项D错误．5．(2018·山东烟台期末)如图所示，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当矩形线圈突然向右运动时，线圈所受安培力的合力方向( )A．向左B．向右C．垂直纸面向外D．垂直纸面向里答案：A 解析：当矩形线圈突然向右运动时，线圈中会产生逆时针方向的电流，根据左手定则可知，ab边受的安培力向左，cd边受的安培力向左，合力的方向向左，A正确．或根据楞次定律规律“来拒去留”，感应电流的效果总是阻碍相对运动，所以线圈向右运动则所受安培力向左．6. (2018·江苏苏北四市联考)如图所示，螺线管与灵敏电流计相连，磁铁从螺线管的正上方由静止释放，向下穿过螺线管．下列说法正确的是( )A．电流计中的电流先由a到b，后由b到aB．a点的电势始终低于b点的电势C．磁铁减少的重力势能等于回路中产生的热量D．磁铁刚离开螺线管时的加速度小于重力加速度答案：D 解析：电流计中的电流先由b到a，后由a到b，A错误；a点的电势先比b 点低，后比b点高，B错误；磁铁减少的机械能等于回路中产生的热量与磁铁的动能之和，C错误；根据楞次定律，感应电流的磁场总是阻碍磁铁与闭合回路间的相对运动，磁铁刚离开螺线管时，受到向上的磁场力，加速度小于重力加速度，D正确．7．(2018·辽宁省实验中学月考)(多选)如图所示，一根长导线弯成“n”形，通以直流电流I，正中间用不计长度的一段绝缘线悬挂一金属环C，环与导线处于同一竖直平面内，在电流I增大的过程中，下列叙述正确的是( )A．金属环C中无感应电流产生B．金属环C中有沿逆时针方向的感应电流C．悬挂金属环C的竖直线拉力变大D．金属环C仍能保持静止状态答案：BCD 解析：根据右手螺旋定则可以判断出导线之间的区域磁场方向垂直纸面向里，即金属环中的磁场方向垂直纸面向里，当电流I增大时，通过金属环的磁通量增大，根据楞次定律可知金属环中有感应电流产生，方向为逆时针方向，选项A错误，B正确；因为金属环靠近导线上部，所以金属环上部的磁感应强度大于金属环下部的磁感应强度，根据左手定则可以判断出金属环受到的安培力的合力方向向下，根据共点力的平衡条件可得悬挂金属环C的竖直线拉力变大，选项C正确；金属环C不会旋转，仍能保持静止状态，选项D 正确．8．(2018·浙江联考)如图所示，一矩形线框以竖直向上的初速度进入只有一条水平边界的匀强磁场，磁场方向垂直纸面向里，进入磁场后上升一段高度又落下离开磁场，运动中线框只受重力和安培力作用，线框在向上、向下经过图中1、2位置时的速率按时间顺序依次为v1、v2、v3和v4，则可以确定( )A．v1<v2B．v2<v3C．v3<v4D．v4<v1答案：D 解析：由能量守恒定律可知，线框从进入磁场到离开磁场的过程中，有部分机械能转化为焦耳热，即机械能减小，则v4<v1，D正确；而线框完全在磁场中运动时，由于磁通量不变，没有感应电流，故线框只受重力作用，机械能守恒，则v2＝v3，B错误；由楞次定律可知，线框进入磁场时受到的安培力方向竖直向下，重力方向竖直向下，因而做减速运动，得v1>v2，A错误；线框离开磁场时受到的安培力方向竖直向上，重力方向竖直向下，二者大小关系不能确定，故v3、v4大小关系也不能确定，C错误．9.(多选)如图所示，螺线管内有一平行于轴线的磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与“U”形导线框cdef相连，导线框cdef内有一半径很小的金属圆环L，圆环与导线框cdef在同一平面内，当螺线管内的磁感应强度随时间按图乙所示规律变化时，下列说法正确的是( )甲乙A．在t1时刻，金属圆环L内的磁通量最大B．在t2时刻，金属圆环L内的磁通量最大C．在t1～t2时间内，金属圆环L内有逆时针方向的感应电流D．在t1～t2时间内，金属圆环L有收缩的超势答案：BD 解析：当螺线管内的磁感应强度随时间按图乙所示规律变化时，在导线框cdef内产生感应电动势和感应电流．在t1时刻，感应电流为零，金属圆环L内的磁通量为零，A项错误；在t2时刻，感应电流最大，金属圆环L内的磁通量最大，B项正确；由楞次定律知在t1～t2时间内，导线框cdef内产生逆时针方向的感应电流，感应电流逐渐增大，金属圆环L内的磁通量增大，根据楞次定律知金属圆环L内有顺时针方向的感应电流，C项错误；在t1～t2时间内，金属圆环L有收缩的趋势，D项正确．[能力提升]10．(2018·贵州贵阳一模)(多选)如图所示，两根固定的硬质平行直导线及虚线AB在同一平面内，两导线关于AB对称，导线中通有大小相等、方向相同的恒定电流I，将与两平行直导线位于同一平面内的硬质矩形金属线框，从图中实线位置向右平移到虚线位置的过程中，下列说法正确的是( )A．线框中的感应电流先沿顺时针方向后沿逆时针方向B．线框中的感应电流一直沿顺时针方向C．线框受到的安培力方向先向左后向右D．线框受到的安培力方向一直向左答案：BD 解析：根据安培定则和磁场的叠加原理判断得知，在AB右侧磁场方向垂直纸面向外，左侧磁场方向垂直纸面向里．当导线框位于AB左侧向右运动时，导线框中的磁场方向垂直纸面向里，磁通量减小，根据楞次定律可知，感应电流方向为顺时针方向；当导线框经过AB时，导线框中的磁场方向先垂直纸面向里，后垂直纸面向外，磁通量先减小，后增大，根据楞次定律，可知感应电流方向为顺时针方向；当导线框在AB右侧并向右运动时，导线框中的磁场方向垂直纸面向外，磁通量增加，根据楞次定律可知，感应电流方向为顺时针方向，则可知电流方向一直为顺时针方向，B正确，A错误；根据楞次定律可知，线框受到的安培力的方向一定与线框的运动方向相反，故安培力一直向左，C错误，D正确．11．(2018·安徽合肥巢湖模拟)如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过导轨平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在导轨与导体棒构成的回路里产生感应电流的是( )A．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ(0°<θ<90°)答案：A 解析：设回路面积为S，据题意，磁通量Φ＝BS cos θ，若要使回路中产生感应电流，则需使磁通量Φ发生变化．对A选项，S增大，θ减小，cos θ增大，则Φ增大，A正确．对B选项，B减小，θ减小，cos θ增大，Φ可能不变，B错误．对C选项，S减小，B增大，Φ可能不变，C错误．对D选项，S增大，B增大，θ增大，cos θ减小，Φ可能不变，D错误．故只有A正确．12．如图所示，通电导线MN与单匝圆形线圈a共面，位置靠近圆形线圈a左侧且相互绝缘．当MN中电流突然减小时，下列说法正确的是( )A．线圈a中产生的感应电流方向为顺时针方向B．线圈a中产生的感应电流方向为逆时针方向C．线圈a所受安培力的合力方向垂直纸面向里D．线圈a所受安培力的合力方向水平向左答案：A 解析：根据安培定则，MN中电流产生的磁场在导线左侧垂直纸面向外，在导线右侧垂直纸面向里．由于导线MN位置靠近圆形线圈a左侧，所以单匝圆形线圈a中合磁场方向为垂直纸面向里．当MN中电流突然减小时，垂直纸面向里的磁通量减少，根据楞次定律可知，线圈a中产生的感应电流方向为顺时针方向，选项A正确，B错误．由左手定则可知，导线左侧圆弧所受安培力方向水平向右，导线右侧圆弧所受安培力方向水平向右，所以线圈a所受安培力的合力方向水平向右，选项C、D错误．13．(2018·山东省实验中学一诊)(多选)匀强磁场中有一细金属圆环，圆环平面位于纸面内，如图甲所示．磁场方向垂直纸面，规定向里的方向为正，磁感应强度B随时间t的变化规律如图乙所示．用I1、I2、I3分别表示Oa、ab、bc段的感应电流，F1、F2、F3分别表示金属环产生对应感应电流时其中很小段受到的安培力．则( )甲乙A．I1沿逆时针方向，I2沿顺时针方向B．I2沿顺时针方向，I3沿逆时针方向C．F1方向指向圆心，F2方向指向圆心D．F2方向背离圆心向外，F3方向指向圆心答案：AD 解析：由题图可知，在Oa段磁场方向垂直于纸面向里，穿过圆环的磁通量增加，由楞次定律可知，感应电流I1沿逆时针方向，在ab段磁场方向垂直纸面向里，穿过圆环的磁通量减少，由楞次定律可知，感应电流I2沿顺时针方向，选项A正确；在bc段磁场垂直纸面向外，磁通量增加，由楞次定律可知，感应电流I3沿顺时针方向，选项B错误；由左手定则可知，Oa段电流受到的安培力F1方向指向圆心，ab段电流受到的安培力F2方向背离圆心向外，选项C错误；bc段电流受到的安培力F3方向指向圆心，选项D正确．14．如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN 构成一个边长为l的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B 应怎样随时间t变化？请推导出这种情况下B与t的关系式．答案：B＝B0ll＋vt解析：要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化在t＝0时刻，穿过线圈平面的磁通量Φ1＝B0S＝B0l2设t时刻的磁感应强度为B，此时磁通量为Φ2＝Bl(l＋vt)由Φ1＝Φ2得B ＝B 0l l ＋vt .。

2019届高考物理一轮复习第十单元电磁感应题组层级快练48 电磁感应现象楞次定律新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019届高考物理一轮复习第十单元电磁感应题组层级快练48 电磁感应现象楞次定律新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019届高考物理一轮复习第十单元电磁感应题组层级快练48 电磁感应现象楞次定律新人教版的全部内容。

题组层级快练(四十八）一、选择题1．(2017·蚌埠二模）(多选)如图所示，在水平面内有两根间距为d的光滑长直导轨ab、cd，b、d之间连接一个阻值为R的定值电阻,一根电阻也为R的导体棒MN垂直放置在导轨上，整个装置处于磁感应强度为B的竖直方向匀强磁场中．现对导体棒MN施加一个向右的力F，使其以速度v向右匀速运动，设MN两端电压为U，R上消耗的功率为P，导轨电阻不计，下列结论正确的是( ）A．U＝12Bdv，电流从b经过定值电阻R流向dB．U＝错误!Bdv，电流从d经过定值电阻R流向bC．P＝FvD．P＝错误!答案AD解析A、B两项，MN切割磁感应线产生的感应电动势大小为E＝Bdv，MN两端电压为U＝错误!E＝错误!Bdv，根据右手定则可知电流从b经过定值电阻R 流向d，A项正确、B项错误；C、D两项，匀速运动时拉力的功率等于克服安培力做功功率，所以克服安培力做功功率为Fv,则R上消耗的功率为P＝错误! Fv，C项错误、D项正确．2．（多选)如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd，现将导体框分别朝两个方向以v、3v速度匀速拉出磁场,则导体框从两个方向移出磁场的两过程中（) A．导体框中产生的感应电流方向相同B．导体框中产生的焦耳热相同C．导体框ad边两端电势差相同D．通过导体框截面的电荷量相同答案AD解析由右手定则可得两种情况导体框中产生的感应电流方向相同，A项正确；热量Q＝I2Rt＝(错误!)2R·错误!＝错误!,可知导体框产生的焦耳热与运动速度有关，B项错误；电荷量q＝It＝错误!·错误!＝错误!，故通过截面的电荷量与速度无关，电荷量相同,D项正确；以速度v拉出时，U ad＝错误!BLv，以速度3v拉出时,U ad＝错误!BL·3v，C项错误．3．(多选)如图甲所示，一个匝数为n的圆形线圈（图中只画了2匝）,面积为S,线圈的电阻为R，在线圈外接一个阻值为R的电阻和一个理想电压表，将线圈放入垂直线圈平面指向纸内的磁场中，磁感应强度随时间变化规律如图乙所示，下列说法正确的是（)A．0～t1时间内P端电势高于Q端电势B．0～t1时间内电压表的读数为错误!C．t1～t2时间内R上的电流为错误!D．t1～t2时间内P端电势高于Q端电势答案AC解析A项，0～t1时间内,磁通量增大，根据楞次定律知感应电流沿逆时针方向，线圈相当于电源，上端正极下端负极,所以P端电势高于Q端电势，故A 项正确；B项，0～t1时间内线圈产生的感应电动势E＝n错误!＝n错误!S＝错误!，电压表的示数等于电阻R两端的电压U＝IR＝错误!·R＝错误!，故B项错误;C项，t1～t2时间内线圈产生的感应电动势E′＝n错误!＝n错误!S，根据闭合电路的欧姆定律I′＝错误!＝错误!,故C项正确;D项,t1~t2时间内，磁通量减小，根据楞次定律，感应电流沿顺时针方向,线圈相当于电源,上端负极下端正极,所以P端电势低于Q端电势,故D项错误．4．（2017·漳州二模）(多选）如图甲，绝缘板固定在水平地面上，单匝粗细均匀的正方形铜线框ABCD静止于绝缘板上,其质量为1 kg、边长为1 m、电阻为0.1 Ω,E、F分别为BC、AD的中点，零时刻起在ABEF区域内有竖直向下的磁场,其磁感应强度B的大小随时间变化的规律如图乙所示，假设线框受到的最大静摩擦力等于滑动摩擦力，线框与绝缘板间的动摩擦因数为0.3，区域边界有磁场,g取10 m/s2，则( )A．0.5 s时刻CD两端电压为0.25 VB．在0～0。
