VMOS场效应管的参数型号检测及制作小功放电路VMOS场效应管的参数型号检测及制作小功放VMOS场效应管既有电子管的优点又有晶体管的优点，用它制作的功率放大器声音醇厚、甜美，动态范围大、频率响应好，因此近年来在音响设备中得到了广泛应用。
大功率的场效应管功率放大器，电．路比较复杂，制作和调试难度也较大，并且．成本也很高，所以不太适合初学者制作。
下面介绍的这款VMOS场效应管小功放，电路非常简单，制作调试也很容易，十分适合初学的爱好者。
只要所用元器件良好，电路·焊接正确，就可一举成功，并且音质也相当不错。
本机的缺点是输出功率略显小了一点（约3W~4W），但用作MP4/ target=_blank class=infotextkey>MP3、手机等数码音乐的播放还是非常适用的。
电路圈只画出一个声道，另一声道完全相同，电源部分共用。
一．电路简介电路见附图，输出级采用典型的单端甲类放大电路，由于在输人信号的全部范围内，甲类放大器都处于线性区，同时单端放大器不存在对称问题，所以非线性失真极小。
因为场效应管是电压控制器件，输出级所需要的推动功率较小，所以推动级也很简单，由一只结型场效应管担任。
功率输出端通过输出变压器耦台输出，音乐韵味和电子管功放相似。
二、场效应管的检测在业余条件下，爱好者可以用指针式万能表的电阻挡对管子作简单的测试，粗略判断管子的好坏。
BG1结型场效应管采用3DJ6、3DJ7等，测试时用RxlK或R×100Ω挡测量栅极与源极、栅极与漏极的正反向电阻，正向阻值都应在SkΩ—lOkΩ左右，反向阻值应无穷大。
测量源极与漏极电阻，正反向阻值应对称，当人手靠近栅极时，有感应现象，表针摆动；感应越大，说明跨导越大。
源极和漏极可以互换使用。
BG2VMOS场效应管采用V40AT、VN66AF、IRF132、2SK134等，当测量栅极与源极或者栅极与漏极之间的正反向电阻时，阻值均应无穷大，依此可先找到栅极。
场效应管功率放大器设计经验汇总场效应管功率放大器是一种常用的电路，用于放大电信号的功率。
在电子领域中，功率放大器的设计和实现是非常重要的。
本文将综述场效应管功率放大器的设计经验，介绍其基本原理、设计要点和常见问题解决方法，帮助读者更好地理解和设计场效应管功率放大器。
1. 基本原理场效应管功率放大器是通过控制场效应管的栅极电压和漏源电流来放大输入信号的功率。
场效应管通过调节栅极-源极电压的变化来控制漏源电流的大小，从而实现对输入信号的放大。
场效应管的三个极端分别为栅极(Gate)，漏极(Drain)和源极(Source)。
其中，栅极电压作为控制信号，漏极-源极电压作为放大信号输入，漏极电流作为放大信号输出。
2. 设计要点2.1 选择合适的场效应管在设计场效应管功率放大器时，需要根据放大的频率范围、功率要求、输入输出阻抗等参数来选择合适的场效应管。
不同型号的场效应管有不同的特性参数，例如增益、输入输出容量、截止频率等。
需要根据实际需求来选择合适的场效应管，并进行模拟和实际测试来验证其性能。
2.2 设置偏置电路场效应管需要设置适当的偏置电路来确保其工作在合适的工作点上。
偏置电路的设计应考虑工作电流和工作温度等因素，以提高放大器的稳定性和线性度。
偏置电路的设计还要考虑功耗和效率的折中，尽量减小功耗并提高效率。
2.3 电源设计场效应管功率放大器的电源设计非常重要。
合理的电源设计可以提高功率放大器的工作效率和稳定性。
电源设计应考虑电源噪声、电源稳定性和功率输出等因素。
选择合适的电源电压和电源容量，并采取适合的滤波电路来降低电源噪声。
2.4 保护电路设计在场效应管功率放大器设计中，需要加入保护电路来保护场效应管和其他部件免受过负载、过电流等因素的影响。
常用的保护电路包括过载保护、过热保护和静电保护等。
保护电路的设计需要根据实际应用场景来确定，并进行充分测试和验证。
3. 常见问题解决方法在场效应管功率放大器的设计和应用过程中，可能会遇到一些常见的问题，例如功率输出不稳定、失真和频率响应不均等。
场效应管功放电路原理场效应管功放电路是一种在音频电路中广泛使用的放大器。
这种电路依赖于场效应管的输出功率进行放大，可提供高品质的音频输出。
在本文中，我们将解释场效应管功放电路的原理，以及它是如何工作的。
场效应管（FET）是一种半导体器件，与双极型晶体管相比，其特点是输入电阻高、输出电阻低，并且具有高增益和低噪声。
由于这些优点，场效应管在音频电路中经常被用作放大器。
场效应管功放电路的基本原理如下：信号源通过输入电容连接到场效应管的栅极。
栅极电压变化，通过栅极和源极之间的通道控制了场效应管的电流。
输出电容将电流信号连接到负载，如扬声器或耳机。
一个负反馈网络可以添加在输出和输入之间，以确保输出信号匹配输入信号。
放大器的设计和实现是针对性的。
如果希望放大器具有高功率输出，需要使用高功率的场效应管。
此类场效应管需要与合适的散热器相连。
因为这些场效应管工作时会产生大量的热量。
另外，输出电容的大小应适当地选择，以确保信号不被截断。
场效应管功放电路的另一个关键因素是选择适当的电源电压和电源电容。
电源电压可以影响放大器的最大输出功率，但是过高的电源电压可能会使放大器过载。
电源电容可以降低电源的波动，从而提高放大器的噪声性能。
但是，选择过大的电源电容可能会导致初始启动时的过电流。
在设计场效应管功放电路时，还需要选择适当的输入和输出电容，以确保阻止带外信号。
输入电容是信号源和放大器之间的阻断电容，而输出电容是放大器和负载之间的阻断电容。
总的来说，场效应管功放电路是一种在音频应用中非常重要的放大器。
它具有高输入阻抗，低输出阻抗和高增益，是电子产品中广泛应用的器件之一。
合适的选型和设计可以使其产生出清晰、高质量的音频效果。
简单场效应管功放电路简单场效应管功放电路，这个名字听起来就让人觉得有点高深，不过别担心，今天我们来聊聊这个话题，绝对让你轻松get到！想象一下，你在家里听着喜欢的音乐，音响的声音嘹亮得仿佛能把窗户震碎，这种感觉简直是太爽了。
这个“功放”就是让声音变得更加洪亮的重要小帮手，它的工作原理就像是你请来的一个大嗓门的朋友，帮助你把音乐的细腻和激情传递得更远。
先来聊聊场效应管，它的名字听上去可能让人一头雾水，实际上它就是一个很聪明的开关。
就像你在开派对的时候，有人负责把音乐调大声，有人负责调低声音，这个管子就充当了那个调音的角色。
它能根据你输入的信号强弱，灵活调整输出的音量。
是不是听起来很神奇？就像魔法一样，瞬间让你家里的音响效果大变样，立刻把气氛提升到一个新的高度。
说到电路，那就不得不提到一些基本元件了。
你得有一个电源，就像是派对的主办方，提供必不可少的能量。
然后，还有电阻、电容这些小家伙，它们就像是派对上的小助手，负责调节和过滤，确保每一位来宾都能尽情享受派对。
电阻就好比是控制音乐音量的小滑杆，调得好，声音恰到好处；电容则是负责“储存”能量，让音乐不断流淌。
想象一下，电容就像是一瓶可乐，摇一摇，随时准备喷发出快乐的气泡。
当你把这些元件组合起来，就能构建出一个简单的场效应管功放电路。
你看，搭建电路其实就像做菜，先把所有的材料准备齐全，再按照自己的口味来调配。
连接线路时，你要小心翼翼，就像在搭积木一样，一不小心可能就会倒塌。
不过没关系，只要你认真点，绝对能搭出一个好电路。
对了，搭电路的时候要注意极性哦，就像我们交朋友一样，得找到合适的人，不然可能会“短路”，搞得一团糟。
好了，电路搭建完毕，接下来就是测试环节。
你可以把一个音频信号输入到电路中，看看效果如何。
这一刻，心里总是会有些小紧张，就像考试前的心情，期待又害怕。
如果声音从音响中传出，恭喜你，你的努力没有白费！听着那清晰的音质，仿佛自己就是音响界的“调音师”，成就感满满。
由于甲类功放在信号放大过程中，不存在交越失真，音乐味浓郁．深受音响发烧友推崇而制约甲类功放普及的一个重要因素是几乎所有的单端甲类机器都需要输出变压器；另外甲类机器功耗较大．机器的稳定性也受到影响。
一般家用的甲类功放，具有的6 W 的功率输出．足以满足音乐欣赏的要求．前提是听音面积不能太大．另外音箱要有较好的灵敏度，从降低制作成本、减小功耗、提高可靠性的角度考虑．需要选择一种结构简单，功耗相对较低的线路。
PASS ZEN 系列放大器具有结构简单，音质好等突出优点。
PASS ZEN1放大器比PASS ZEN4，A5等放大器输出功率小得多．电路非常简洁，且静态功耗也小得多．由于PASS ZEN1采用电容作耦合输出，可避免直流输出对扬声器造成的损坏，所以制作时可省去扬声器保护电路；不必担心电容输出放大器的低频下潜问题，从实际测试和听音情况看，声音在20-20000Hz范围内比较平坦，同时由于采用V MOS放大管，音色酷似电子管放大器。
PASS ZEN1放大器原理图如图1所示，从电路上可以看出ZEN1是一级恒流源负载的放大电路，利用IRFP9240作为恒流管，工作在甲类放大状态。
由于原理图中所标注型号MOS管较难购买到，实际制作时本机选用代用管。
其中MSA92用A1013代替，IRFP9240用IRFP9640代替，IRFP140用IRFP640代替，当然也可选取类似VMOS管做替代实验，但由于脚位及开启电压差别过大，不应用K系列与J系列场效应管。
下面就制作过程中的几个关键问题做介绍。
(1)电源电路由于PASS ZEN1放大器工作在单端甲类状态，双通道工作时，静态电流约为4 A，如采用单只变压器供电，变压器容量与次级线径均要较大，否则采用每声道独立供电是个不错的选择。
本机采用1只500W 环牛为双声道供电；由于静态电流较大，整流桥的容量、品质一定要有保证，双声道供电应选用50A整流桥，否则压降过大，整流桥严重发热，甚至烧毁，应保证供电电压在34 V左右；同时由于电源电路负载较重，滤波电容一定要有足够的容量，否则可能引发交流声，如在不采用稳压供电情况下难以消除交流声，可采用简单的RC滤波形式，效果也很好，此时R应采用阻值在0.1 Ω 以下的电阻，并采用多阶滤波形式。

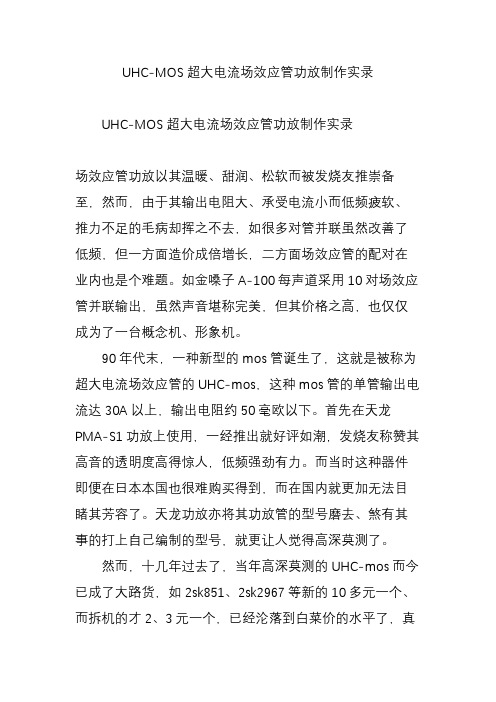

UHC-MOS超大电流场效应管功放制作实录UHC-MOS超大电流场效应管功放制作实录
场效应管功放以其温暖、甜润、松软而被发烧友推崇备至，然而，由于其输出电阻大、承受电流小而低频疲软、推力不足的毛病却挥之不去，如很多对管并联虽然改善了低频，但一方面造价成倍增长，二方面场效应管的配对在业内也是个难题。
如金嗓子A-100每声道采用10对场效应管并联输出，虽然声音堪称完美，但其价格之高，也仅仅成为了一台概念机、形象机。
90年代末，一种新型的mos管诞生了，这就是被称为超大电流场效应管的UHC-mos，这种mos管的单管输出电流达30A以上，输出电阻约50毫欧以下。
首先在天龙PMA-S1功放上使用，一经推出就好评如潮，发烧友称赞其高音的透明度高得惊人，低频强劲有力。
而当时这种器件即便在日本本国也很难购买得到，而在国内就更加无法目睹其芳容了。
天龙功放亦将其功放管的型号磨去、煞有其事的打上自己编制的型号，就更让人觉得高深莫测了。
然而，十几年过去了，当年高深莫测的UHC-mos而今已成了大路货，如2sk851、2sk2967等新的10多元一个、而拆机的才2、3元一个，已经沦落到白菜价的水平了，真
的是此一时、彼一时啊。
为圆笔者一直的梦想，笔者踏破铁鞋，参阅众多电路，发现的确这种器件的成品电路不仅少，而且多有错漏，只得自己设计电路制作。
为方便起见，用何庆华音乐传真E-10功放板改装而来。
这是原电路
这是改的电路
2013-3-19 11:25 上传下载附件(90.79 KB) 2013-3-19 11:25 上传下载附件(77.76 KB)。
采用IRF250场效应管制作胆味功放及电路图笔者用绝缘栅VMOS大功率场效应管IRF250制作纯甲类功率放大器。
这类管子在音响界里是冷僻管，不大受人喜欢。
该类管通常用于开关电源中，由于该类管高频区线性好、开关速度快、输出电流大、耐压高，让笔者很感兴趣，把它用于音频放大器中作功率输出管，在甲类输出状态下，声音极具"胆"味。
该管的价位低廉，拆机品2元／只，便宜好找，适合工薪族发烧(IRF250电流30A，耐压220V，导通电阻0．8 5Ω，功率150W，IRF240电流40A耐压180V，导通电阻0．55Ω，功率150W)，何乐而不为?一、场效应管与电子管的原理比较有相似之处场效应管与电子管的原理相比较如图1所示。
场效应管的源极供应电子，相当于电子管的阴极，漏极泄漏电子，相当于电子管的屏极(阳极)，栅极是控制电子流的大小，和电子管的栅极作用完全一样，都是通过栅极"G"来输入控制，开大或开小电流从漏极流向源极(电子管是阳极流向阴极)。
它们都属于电压控制器件。
二、VMOS管的缺点与制作中的克服对于电源开关管IRF250、IRF240而言，确与音频名管中的K135、J49等有差异，使众多的发烧友不大喜欢用这类管子。
笔者认为其成了冷僻管的原因有两点，一是开启电压的差异，IRF250达到3V～5V不等，给推动级增加了极大的负担。
二是该管的一致性差，不好配对，N沟道和P沟道的异极型就更难配对了。
音频CMOS管在0．2V～1．5V的范围就能开启，并进入良好的线性工作区，对推动级的驱动能力要求低，且一致性好，容易配对。
因此用IRF250给制作带来一定难度，工作中有时一部分管子已到甲类状态，而另一部分管子还在乙类状态，甚至有的工作在开启与夹断之间，劣化了音质。
针对IRF250这类管子的特点，笔者认为可以避开它的缺点，挖掘它潜在的优点，如高耐压、大电流和好的高频放大线性等。
实际制作中，应将电路的重点放在推动级上，只要推动级能输出驱动末端场效应管所需的开启电压3V～5 V，也就克服了上述的一大难点。
制作家用单端场效应管甲类功放155 2010-7-14电子眼抓拍大解密，有车的友人能够进来看看，适用。
目前许多地方设了电子眼，看到公司一辆又一辆公车私车接到违章处分单，真是烦闷啊。
偶得一网友指导回避电子眼的方式，特发给各位同仁。
以供参看。
祝大家一路太平！电子眼拍的违章照片是存储在电子眼底下的存储卡里头，3天取挨次。
外包给某公司，照片先送到某公司，检验违章凭证是否富余（三张照片完备能力全证），然后再提交交管局。
第一招：你留神看，有电子眼的路口在警惕线先后，都挖的有菱型的槽子，里头埋的即使感应线圈。
然而你要记住，红灯亮后三秒种电子眼才启用！还有，开车你压线，照了第一张，不管是前轮后轮过线了，都不要动了，千万不要动，一动就又要引发线圈照第二张照片！要三张才顶事,照相的取证规定是这么的。
平常取证照片是这么的：第一张是前轮过警惕线第二张是后轮过警惕线第三张是你过扑面路口的警惕线这三张完备能力传递pol.ice，然后给你发罚金通告。
呵呵, 200啊。
因而，你前轮过了不要紧，照了第一张，没牵涉，你不动就不会照第二张，如果你动了，引发了第二张你后轮过了，那么也不怎么有要紧，你不过路口，或许你停在扑面路口的警惕线外边都能够！再说归来，刚刚你第一张前轮被照了，有些人也许想到往倒退一下总能够嘛，错了，一退,又引发一张！呵呵！第二招：你看到你的车牌照第一个字母后头的小圆点不曾！这个小圆点点是用稀土金属做来镶上去的，它的作用即使用来给电子眼对焦用的！全世界的牌照制造准绳哈！都要镶哪个东西是由日本sony公司提出来的！因而,淘宝网女装，开中国车的，不要bs日本，你们开的车上最少有一样东西是属于日本的技巧！内部人士爆料说的，这小原片是稀土金属制成，在光的感应下会发生脆弱的用于电子眼捕捉的微波信号。
怎么做呢？很容易，扣掉她今后妥当保留，待车检的时候用双面胶粘起，检完了再。
嘿嘿！电子眼怎么拍也拍不清晰你的牌照号码了。
是“0”还是“8”啊，呵呵！这些东西是许多pol.ice叔叔都不晓得的哈！pol.ice的阐释许多只对一半，防编造，也有这个性能。
场效应管单端甲类功放设计及制作音频功率放大器简介音频放大器按所用放大器件可分为电子管放大器、晶体管放大器、集成电路放大器、场效应管放大器以及由上述所用器件两种或两种以上组成的混合放大器，各类放大器电路及所用元器件也是五花八门、千变万化，由此对音源的重放音质又各具特色，很难说哪一种放大器能以偏概全、技压群芳成为万能放大器。
电子管放大器由于空间电荷的传输时滞作用，重放音色温暖柔和，尤其是弦乐人声，表现为醇美剔透，耐人寻味。
晶体管以及集成电路放大器具有犀利的分析力、宽阔的频响和强劲的动态，具有朝气蓬勃、催人奋进的感召力。
场效应管放大器以及混合器件放大器，力图综合电子管和晶体管音频特性，开创异彩，让乐声更传神，让音色更完美。
近些年来，随着电子电脑技术的不断发展，各种电子合成器、各种音频效果器和胆音效果器软件以及虚拟扬声器技术层出不穷。
这使得音频放大器硬件的发展和普及远远赶不上软件的速度，在精确度上硬件往往也赶不上软件，如电脑模拟3D效果逼真度大大超过真实3D 效果，不受听音室的空间以及声源合成的限制，同时也节省投入硬件的开支。
绿色音响、双料发烧——电脑音响很有可能会成为未来音响的主流，硬件不行软件来，实行软硬兼施，功能强悍，集中体现了高效、便捷、神奇以及经济的特点。
如在电脑中设置虚拟光驱，每次播放乐曲时，就不必启动物理光驱，这样不仅减少等待曲目时间及物理光驱的磨损，更重要的是消除了物理光驱的噪声，实现高保真放音。
再如，胆管功放放音柔和耐听，而制作成本不薄，并且取得靓音的要件比较多，而通过胆音效果器软件，可为我们在电脑中造就一个“软胆”，就可以模拟出胆机的音色。
目前电脑多媒体音响正处于进阶时期，并与电视也架起了沟通的桥梁，其前景是十分灿烂诱人的!电脑以及音响发烧友，是一个不惜时间和精力，积极探索追求音质的特殊层面，将继续担起一份爱乐责任，生活中多一首甜美的歌声，就少一幕苦涩的纷争。
无论是普通音响，还是电脑多媒体音响，功率放大器依然是音频能量扩大推动扬声器出声不可或缺的终端，各类放大器均能较好地实现这一功能。
制作场效应管功率放大器场效应管功率放大器是一种广泛应用于电子电路中的功率放大器，它通过场效应管的操控来实现信号的放大。
下面将介绍制作场效应管功率放大器的步骤。
首先，我们需要准备以下材料和工具：1.一块电路板2.场效应管（有源器件）3.小信号二极管4.电阻5.电容6.输入、输出端子7.直流电源8.滤波电容9.电流表和电压表10.焊接工具11.示波器（可选）步骤1：设计电路根据功率放大器的需求，设计所需电路图，确定电路中各个元器件的数值和连接方式。
主要包含输入信号源、输入电容、放大电路、输出电容、输出信号负载等部分，其中的输出电容和输出信号负载是用来保证放大的信号稳定和驱动外部负载。
步骤2：打开电路板按照电路图的设计，将电路板上不需要的部分切割或去除。
保留需要焊接进电路板的部分。
步骤3：焊接电路将先前准备好的各个元器件按照电路图的要求，一个接一个地焊接到电路板上。
注意焊接的顺序和技巧，确保焊点牢固可靠。
步骤4：连接输入和输出端子连接输入和输出端子，用于提供输入信号和接收输出信号。
输入端子可以连接到信号源，输出端子可以连接到负载。
步骤5：连接直流电源和滤波电容连接直流电源和滤波电容，用于提供工作电压和滤除电路中的杂散电压。
步骤6：安装场效应管将场效应管安装到电路板上，注意引脚的正确连接和插入方式。
在插入前，可以清洁引脚和插孔。
步骤7：测试和调试连接相应的测试设备，如电流表和电压表，对电路进行测试和调试。
通过测量输出电压、电流和输入电压等参数，调整电路的工作点和放大系数，以达到预期的功率放大效果。
步骤8：优化和改进根据实际测试结果和需求，对电路进行优化和改进。
可以尝试更换元器件，调整电路参数，改进电路拓扑结构，以提高功率放大器的性能和稳定性。
在制作场效应管功率放大器的过程中，需要注意以下几点：1.仔细阅读和理解电路图和规格书，确保元器件的正确使用和连接。
2.在焊接过程中，注意安全操作，避免因电路短路或电源短路而引起危险。
