法兰盘设计说明书
法兰盘是一种常见的连接装置,用于连接管道、阀门、泵和其他设备以形成密封的连接。
它通常由两个圆盘组成,每个圆盘上都有一些螺栓孔用于固定连接。
法兰盘设计说明书是用于指导制造商或用户正确使用法兰盘的文档。
以下是法兰盘设计说明书应包含的内容:
1. 产品描述:包括法兰盘的型号、尺寸、材料和制造标准等信息。
2. 图纸和尺寸:提供法兰盘的详细图纸和尺寸,包括法兰盘的外径、内径、厚度和孔径等。
3. 材料要求:指定法兰盘所使用的材料,如碳钢、不锈钢、铸铁等,并提供材料的化学成分和物理性质。
4. 加工要求:指导制造商按照规定的工艺流程和加工要求来制造法兰盘,包括锻造、铸造、切割、机加工和焊接等。
5. 质量控制:说明制造商如何对法兰盘进行质量控制,包括原材料检验、外观检查、尺寸检测和涂层检测等。
6. 安装和使用说明:提供法兰盘的安装和使用指南,包括如何正确安装法兰盘、紧固螺栓、涂抹密封剂和进行密封测试等。
7. 维护和保养:说明法兰盘的日常维护和保养要求,如清洁、
防锈处理和定期检查等。
8. 安全注意事项:列出使用法兰盘时需要注意的安全事项,如避免超负荷运行、检查螺栓紧固力和定期检查泄漏等。
9. 故障排除:提供常见故障和解决方法,如法兰盘泄漏、螺栓松动和密封剂老化等。
法兰盘设计说明书应提供清晰、准确的信息,以确保安装和使用过程的顺利进行,并帮助用户正确维护和保养法兰盘,延长其使用寿命。
制造商和用户都应详细阅读和遵循设计说明书中的指导。

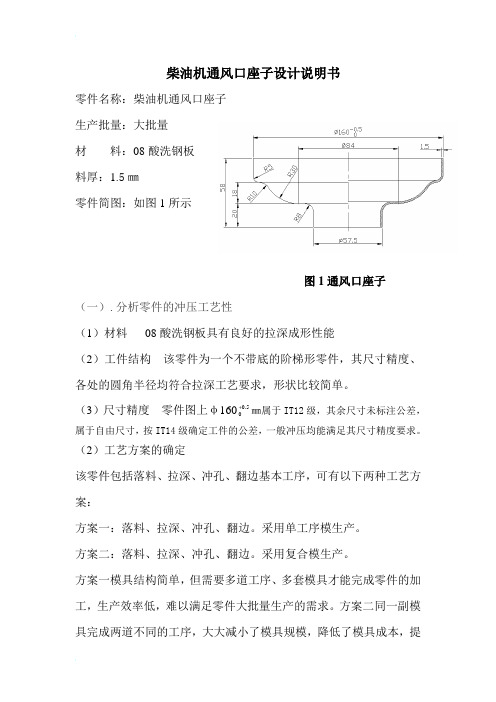

柴油机通风口座子设计说明书零件名称:柴油机通风口座子生产批量:大批量材料:08酸洗钢板料厚:1.5㎜零件简图:如图1所示图1通风口座子(一).分析零件的冲压工艺性(1)材料08酸洗钢板具有良好的拉深成形性能(2)工件结构该零件为一个不带底的阶梯形零件,其尺寸精度、各处的圆角半径均符合拉深工艺要求,形状比较简单。
(3)尺寸精度零件图上φ1605.0㎜属于IT12级,其余尺寸未标注公差,属于自由尺寸,按IT14级确定工件的公差,一般冲压均能满足其尺寸精度要求。
(2)工艺方案的确定该零件包括落料、拉深、冲孔、翻边基本工序,可有以下两种工艺方案:方案一:落料、拉深、冲孔、翻边。
采用单工序模生产。
方案二:落料、拉深、冲孔、翻边。
采用复合模生产。
方案一模具结构简单,但需要多道工序、多套模具才能完成零件的加工,生产效率低,难以满足零件大批量生产的需求。
方案二同一副模具完成两道不同的工序,大大减小了模具规模,降低了模具成本,提高生产效率,也提高了压力机等设备的使用效率;操作简单、方便,适合中批量生产。
1. 翻边工序计算一次翻边所能达到的高度:按相关表取极限翻边系数K最小=0.68由相应公式计算得:H最大=D/2(1-K最小)+0.43r+0.72t=56/2(1-0.68)+0.43×8+0.72×1.5=13.48(mm)而零件的第三阶高度H=21.5>H最大=13.48。
由此可知一次翻边不能达到零件高度要求,需要采用拉深成三阶形阶梯件并冲底孔,然后再翻边。
第三阶高度应该为多少,需要几次拉深,还需继续分析计算。
计算冲底孔后的翻边高度h(见图2):取极限翻边系数K最小=0.68拉深凸模圆角半径取r凸=2t=3mm由相关公式得翻边所能达到的最大高度:图2拉深后翻边h最大=D/2(1-K最小)+0.57r凸=56/2(1-0.68)+0.57×3=10.67(mm)取翻边高度 h=10(mm)计算冲底孔直径d:d=D+1.14r凸-2h=56+1.14×3-2×10=39.42(mm)实际采用Ф39mm。
柴油机的进排气系统结构设计1进气系统设计1.1进气系统的组成及其作用进气系统主要空气滤清器和进气支管组成。
1.2空气滤清器设计1.2.1作用燃油燃烧的时候需要消耗大量的空气,以一般的柴油机为例,每消耗一升柴油大概要消耗6000-10000L空气。
这么多的空气,里面的杂质诸如灰尘等肯定会很多,如果不把这些杂质清除,一定会加速气缸的部件的磨损,缩短整个发动机的寿命。
有实验表明,如果不加装滤清器,发动机的寿命大概缩短三分之二,所以空气滤清器是很重要的。
为了保证柴油机气缸的寿命,我们决定采纳干式滤清器。
1.2.2进气导流管的设计在现在的这个柴油机车上,为了增强进气效果,能够利用发动机的谐振,这需要空气滤清器的进气导管有交大的容积,来增强发动的谐振,提升进气效能,但进气导管又不能做的太粗,否则在里面流动的新奇空气的流速太低,反而不利于进气,为了使效果最佳,本次设计的柴油机的导流管应该做的又细又长。
1.2.3进气支管的设计进气支管对于柴油机或者气道燃油喷射式发动机来说,进气支管必须把新奇的空气分配到各个气缸的进气道里面来,而且是均匀的分配,从这个要求考虑,进气支管必须是等长的,而且为了保证空气具有较高的流速,进气支管的内壁的应该尽可能的光滑,以便提升进气水平。
一般进气道使用合金铸铁制造,但车辆轻量化是汽车的重点进展方向之一,为了配合这种趋势,近来也采纳铝合金制造的进气支管,这种进气支管具有质量轻,导热性能优良的特点,随着科技的进步也有采纳复合材料的进气支管,而且应用越来越广。
这种进气支管,内壁光滑,质量很轻,关键是其无需特别加工,其内壁就特别光滑,这点十分重要,所以有增大应用的趋势。
1.3进气系统的方案为了充分利用进气歧管的谐波效应,使发动机在低速时获得大扭矩,在高速时获得大功率,保证在不同工况下具有良好的性能,汽车发动机采纳了可变进气系统。
每个进气歧管都有两个进气通道,一长一短。
根据汽油机的工作转速高低、负荷大小,由旋转阅A操纵空气经过哪一个通道流进气缸,可变进气管,它由两种长度的冲压管组成,可旋转阀A在外壳中转动;中低速时,空气由外侧通道经单独的进气管进入一长管,实现中、低速大扭矩;高速时,空气由内部通口经双进气管进入一短管,实现高速大功率。

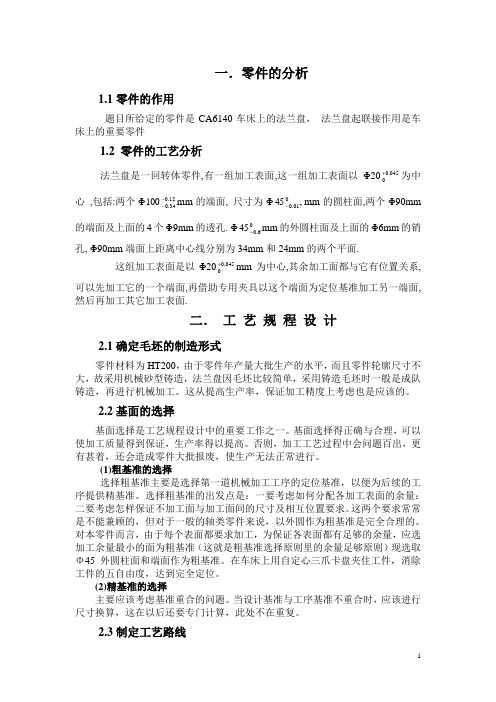

一.零件的分析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘, 法兰盘起联接作用是车床上的重要零件1.2 零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+为中心 ,包括:两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个Φ90mm 的端面及上面的4个Φ9mm 的透孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm 的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面.这组加工表面是以Φ20045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.二. 工 艺 规 程 设 计2.1确定毛坯的制造形式零件材料为HT200,由于零件年产量大批生产的水平,而且零件轮廓尺寸不大,故采用机械砂型铸造,法兰盘因毛坯比较简单,采用铸造毛坯时一般是成队铸造,再进行机械加工。
这从提高生产率,保证加工精度上考虑也是应该的。
2.2基面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理,可以使加工质量得到保证,生产率得以提高。
否则,加工工艺过程中会问题百出,更有甚着,还会造成零件大批报废,使生产无法正常进行。
(1)粗基准的选择选择粗基准主要是选择第一道机械加工工序的定位基准,以便为后续的工序提供精基准。
选择粗基准的出发点是:一要考虑如何分配各加工表面的余量:二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。
这两个要求常常是不能兼顾的,但对于一般的轴类零件来说,以外圆作为粗基准是完全合理的。
对本零件而言,由于每个表面都要求加工,为保证各表面都有足够的余量,应选加工余量最小的面为粗基准(这就是粗基准选择原则里的余量足够原则)现选取Φ45外圆柱面和端面作为粗基准。
在车床上用自定心三爪卡盘夹住工件,消除工件的五自由度,达到完全定位。
法兰盘设计说明书法兰盘设计说明书是指针对法兰盘设计而撰写的技术文档,主要包括法兰盘的设计原理、结构设计、选材及制造工艺等内容。
下面是关于法兰盘设计说明书的相关参考内容。
一、设计原理:法兰盘是用于连接管道或设备的中间部件,其主要功能是传递力和密封。
因此,在设计法兰盘时需考虑其负荷能力和密封性能。
负荷能力受到盘件结构和材料强度的影响,密封性能则受到接触面平整度和密封垫片的选择等因素的影响。
二、结构设计:1. 法兰盘的结构分为盘体、法兰耳和连接螺栓三部分。
盘体一般为圆形,边缘可以设计成平直或带有凹槽。
法兰耳用于与螺栓连接管道或设备,在设计时需要考虑耳板与盘体的强度匹配。
2. 法兰盘连接方式有螺纹连接和焊接连接两种。
螺纹连接适用于小口径法兰盘,其优点是简单、方便拆装;焊接连接适用于大口径法兰盘,其优点是强度高、密封性能好。
三、选材:1. 法兰盘的选材应考虑介质的性质、温度和压力等因素。
常用的材料有碳钢、不锈钢、合金钢和铸铁等。
碳钢适用于一般介质和温度条件;不锈钢适用于耐腐蚀介质;合金钢适用于高温高压条件;铸铁适用于低压条件。
2. 不同材料的法兰盘需要根据其物理和化学性质进行表面处理和防腐处理。
常用的表面处理方法有热镀锌、热涂漆、喷涂塑料等;防腐处理方法有涂层、防腐液和防腐带等。
四、制造工艺:1. 法兰盘的制造工艺包括材料切割、冷镦、热锻、热处理、机加工和表面处理等。
在制造过程中需确保盘体和法兰耳的尺寸精度和表面质量。
2. 制造工艺中需要特别关注的是法兰盘的焊接工艺。
焊接工艺应根据材料和规格要求选择合适的焊接方法、焊接材料和焊接参数,确保焊缝的质量和密封性能。
总结:法兰盘设计说明书是对法兰盘设计的详细阐述和规范,其内容主要包括设计原理、结构设计、选材和制造工艺等方面。
在设计过程中需要考虑负荷能力和密封性能,并根据介质、温度和压力等因素选择合适的材料和制造工艺。
此外,在制造过程中需要特别关注焊接工艺,确保焊缝的质量和密封性能。
排气消声系统设计技术规范目录一、主题与适用范围1、主题2、适用范围二、排气消声系统的总称说明及功用三、设计应用1、设计规则和输入2、设计参数的设定2.1 尺寸及重量2.2 排气背压2.3 功率损失比2.4 净化效率2.5 加速行驶车外噪声2.6 插入损失及传递函数2.6.1 插入损失2.6.2 传递函数2.7 尾管噪声2.8 定置噪声2.9 振动3、系统及零部件的设计3.1 系统布置3.1.1 布置原则3.1.2 间隙要求3.1.3 吊钩位置的选取3.1.4 氧传感器孔的布置3.2 消声器的容积确定3.3 排气管径的选取3.4 消声器3.4.1 消声器的截面形状 3.4.2 消声器内部结构3.5 补偿器3.5.1 波纹管3.5.2 球形连接3.6 橡胶吊环3.7 隔热部件3.8 材料选择3.8.1 排气管、消声器内组件3.8.2 消声器外壳体四、参考文献列表一、主题与适用范围1、主题:本指南规定了与汽车发动机相匹配的排气消声系统的系统匹配,零部件设计。
2、适用范围:本指南适用于装汽油M1、N1类车的排气消声系统设计。
二、排气消声系统的总成说明及功用排气系统包括排气歧管、排气管、排气净化装置、排气消声装置、隔热部件、弹性吊块等。
一般地,排气系统具有以下一些功用:(1) 引导发动机排气,使各缸废气顺畅的排出;(2) 由于排气门的开闭与活塞往复运动的影响,排气气流呈脉动形式,排气门打开时存在一定的压力,具有一定的能量,气体排出时会产生强烈的排气噪声,气体和声波在管道中摩擦也会产生噪声,因此在排气系统装有排气消声器来降低排气噪声;(3) 降低排气污染物CO,HC,NOX 等的含量,达到排气净化的作用;典型的排气消声系统如图1所示:图1三、设计应用1、设计规则和输入:1.1 排气系统能很好的将废气顺畅排出,满足发动机的排气背压,功率损失比的要求。
1.2 排气系统设计能满足现行中华人民共和国法规要求,具体如下:QC/T57-1993 汽车匀速行使车内噪声测量方法GB16170-1996 汽车定置噪声限制QC/T631-1999 汽车排气消声器技术条件QC/T630-1999 汽车排气消声器性能试验方法GB1495-2002 汽车加速行使车外噪声限值及测量方法QC/T58-93 汽车加速行使车外噪声测量方法GB18352 轻型汽车污染物排放限值及测量方法GB14365-93 声学机动车辆定置噪声测量方法GB/T4759-95 内燃机排气消声器测量方法1.3 排气系统零部件必须能经受1000℃的高温要求以及气流冲击,并保证排气系统可靠性达到10万公里或者三年(先到者为准)的要求,并要求在三包期内插入损失不得减少6dB(A)以上,功率损失不得增加3%以上。
法兰盘设计说明书1. 引言法兰盘是一种用于连接管道、阀门、泵等设备的重要组件,具有承载和密封的功能。
本设计说明书将详细介绍法兰盘的设计要求、材料选择、制造工艺以及质量控制等方面的内容。
通过本说明书,读者将了解到如何设计和制造出高质量的法兰盘。
2. 设计要求2.1 功能需求•法兰盘应能够承受所连接设备之间的压力和温度,并保持密封性能;•法兰盘应具备良好的耐腐蚀性能,以适应不同介质和工作环境;•法兰盘应具备较高的强度和刚度,以确保其在使用过程中不会变形或破裂;•法兰盘应易于安装和拆卸,方便维护和更换。
2.2 结构要求•法兰盘采用圆形结构,分为两个主要部分:法兰本体和法兰焊颈;•法兰本体应具备与所连接设备相匹配的孔径和螺栓孔数量;•法兰焊颈应具备与所连接设备相匹配的焊接接口。
2.3 尺寸要求•法兰盘的尺寸应符合相关标准,如国际标准ISO 7005、美国标准ASME B16.5等;•法兰盘的外径、内径、孔径、螺栓孔数量和间距等尺寸应根据实际需求确定。
3. 材料选择3.1 法兰本体材料根据使用环境和介质的特性,常用的法兰本体材料包括碳钢、不锈钢、合金钢等。
在选择材料时需要考虑以下因素:•强度和刚度要求;•耐腐蚀性能;•温度和压力要求;•经济性。
3.2 法兰焊颈材料法兰焊颈通常采用与法兰本体相同或相似的材料,以确保焊接接口的强度和密封性能。
常用的材料包括碳钢、不锈钢等。
4. 制造工艺4.1 加工工艺制造法兰盘的主要加工工艺包括锻造、冷挤压、热挤压、焊接等。
具体的加工工艺应根据材料和结构要求来确定。
4.2 精度控制为确保法兰盘的尺寸精度和表面质量,需要进行严格的精度控制。
常用的精度控制方法包括测量、检验和调整等。
5. 质量控制5.1 检验要求对于法兰盘的质量检验,应包括以下方面:•尺寸和几何形状的检验;•材料成分和力学性能的检验;•表面质量和密封性能的检验。
5.2 检测方法常用的法兰盘检测方法包括以下几种:•尺寸测量仪器,如卡尺、游标卡尺等;•材料成分分析仪器,如光谱仪、拉力试验机等;•密封性能测试设备,如水压试验机等。
法兰盘设计说明书一、引言法兰盘是一种用于连接管道、阀门、设备的重要连接件。
其设计合理与否,对于管道系统的正常运行和安全稳定性有着重要影响。
本文将详细介绍法兰盘设计的相关要点和技术指导,以确保其满足使用需求并达到设计要求。
二、设计原则在进行法兰盘设计时,需要遵循以下原则:1.安全性原则:确保法兰盘在使用过程中不会发生泄漏、断裂等危险状况,保障人身安全和设备正常运行;2.可靠性原则:保证法兰盘具有良好的密封性和承载能力,能够长时间稳定运行,减少维修和更换频率;3.经济性原则:在满足安全可靠的前提下,尽可能降低法兰盘的制造成本,提高生产效率;4.适应性原则:根据实际使用环境和工艺要求,选择合适的法兰盘型号和材质,确保其适应各种工况。
三、法兰盘设计要点在进行法兰盘设计时,需要考虑以下几个要点:1.材质选择:根据介质性质、温度、压力等要求,选择合适的法兰盘材质。
常用的材质有碳钢、不锈钢、合金钢等。
不同材质的法兰盘具有不同的耐腐蚀性和承载能力,需根据具体情况进行选择。
2.密封性设计:法兰盘的密封性直接影响到管道系统的工作效果和安全性。
在设计时,需要考虑密封面的平整度、密封垫的选择以及紧固螺栓的预紧力等因素,以确保法兰盘在正常工作条件下具有良好的密封性。
3.法兰连接形式:常见的法兰连接形式有对焊法兰、螺纹法兰、承插法兰等。
在设计时需要根据管道系统的特点和工作环境选择合适的连接形式,确保连接紧密、牢固。
4.尺寸设计:根据管道系统的设计流量、压力等参数,合理计算法兰盘的尺寸。
尺寸的设计需满足相关标准和规范的要求,确保法兰盘能够承受预期的工作条件,并方便安装和维护。
5.标准符合性:在进行法兰盘设计时,需遵循相关的标准和规范要求,如国际标准ISO 7005、GB/T 9119等。
合格的法兰盘需符合标准的尺寸、性能和产品质量要求。
四、法兰盘设计流程法兰盘设计的一般流程如下:1.确定使用要求:根据实际的工程需求,明确法兰盘的使用条件和要求,包括介质性质、温度、压力、流量等参数。
第一章概述我公司开发的防爆柴油机是一种以柴油为燃料、往复活塞式内部压缩点燃、直列、水冷、四冲程、直喷式发动机,主要用于有瓦斯的煤矿井下。
它具有功率足、耗油省、结构紧凑、扭矩储备大、性能稳定、全国产化等特点,具有良好的动力性、经济性、可靠性。
型号编制说明:CKS □□FB □修改序号防 爆气缸直径气缸数企业代号标记示例:CKS4108FB:表示常州科研试制中心生产的防爆四缸柴油机,其缸径为108mm。
CKS6108FB:表示常州科研试制中心生产的防爆六缸柴油机,其缸径为108mm。
第二章主要零部件总成的结构及调整检查1气缸盖总成与配气机构1.1 气缸盖螺钉的拧紧顺序(图2-1)柴油机采用专用的气缸盖螺钉。
拧紧气缸盖螺钉时,应遵守交叉对称,由里向外,分次拧紧的规则。
第1次力矩拧紧到80Nm,第2次拧紧到规定力矩181Nm;避免气缸盖翘曲变图2-1形或工作时冲缸垫等故障。
1.2 气门间隙的调整(图2-2)将曲轴转至1缸供油上止点,按下述次序调整气门间隙(从柴油机前端算起,进排气门分别按各自要求数值调整):(1) 对于CKS4108FB调整1、2、3、6气门间隙(六缸为1、2、3、6、7、10)。
(2) 完成第一次调整后,再转动曲轴一周,调整其余气门间隙。
图2-2注意:经两次调整全部气门间隙后,应按上述顺序重新检查一遍,确保气门间隙正确。
1.3 气门及气门座圈的修理装复气缸盖时,应检查进排气门及座圈的密封性,如漏气,则应用研磨气门皮碗及研磨膏进行研磨。
如座圈严重烧损或过度失圆而无法修复时,则应进行更换。
注意:气门和气门座是配对研磨并装配的,拆装时应一一对应。
1.4 正时齿轮的安装柴油机进排气门的开闭时间以及喷油泵的供油时间,相对于曲轴的运动位置有着严格的要求。
也就是说,凸轮轴齿轮、喷油泵齿轮和曲轴齿轮三者之间,有着确定的转角关系,三者通过惰齿轮发生关系。
装配齿轮系时,一定要使惰齿轮上的记号分别与凸轮轴齿轮、喷油泵齿轮和曲轴齿轮的记号对准。
目录一、零件的工艺性分析 (2)二、零件工艺方案的确定 (3)三、冲压零件毛坯排样图设计 (4)四、毛坯压力中心的计算 (6)五、冲压力的计算 (7)(一)落料力 (7)(二)卸料力 (7)六、压力机的选择 (7)七、冲裁模类型结构的确定 (8)(一) 零件冲裁模类型的确定 (8)(二) 零件冲裁模结构形式的确定 (8)八模具刃口尺寸的计算 (9)九、冲裁模零部件设计 (9)(一) 弹性元件的设计 (9)(二) 卸料板 (9)(三) 落料凹模的设计计算 (10)(四) 凸模的长度计算 (10)(五) 垫板 (10)(六) 模柄 (10)(七) 模架的选择 (10)(八) 上、下模座 (11)(九) 导柱、导套 (11)(十)凹模支撑板 (11)十、模具闭合高度的确定和验算 (11)(一) 冲孔模闭合高度的计算 (11)(二) 冲孔模闭合高度的校核 (11)十一.模具的结构分析................................................................. . (11)设计体会 (12)参考文献 (12)一.零件的工性分析艺我本次的冲压课程设计题目是柴油机排气法兰落料模(一)、生产批量:工件要求大批量生产。
(二)、材料:A3(Q235)屈服极限为235MP,冲压性能良好,适合冲裁。
(三)、技术要求:该工件除了要求平直度,并且不允许冲裂外,其他的都没有严格要求。
(四)、形状、尺寸:孔间距和孔边距满足一般冲压工艺要求。
未标明尺寸均采用GB/T 15055—2007中的M级就是旧国标中的14级公差。
(五)、冲压加工的经济性分析:该零件外形对称,全部由直线和圆弧组成,形状简单。
无过长的悬臂和狭槽。
该零件是大批量生产,故采用冲压模具进行生产可以取得良好的经济效益,可以降低零件的生产成本。
根据以上工件的特性,可知该工件冲裁性能良好,且一般冲裁即可满足要求。
二、零件工艺方案的确定首先根据零件的形状确定冲压工序类型和选择工序顺序。
冲压该零件需要的基本工序有落料、冲孔。
方案一:先落料,再冲孔,采用单工序模生产。
方案二:冲孔落料连续冲压,采用级进模生产。
方案三:落料和冲孔复合冲压,采用复合模生产。
方案一模具结构简单,但需要两道工序、两套模具才能完成零件的加工,生产效率较低,难以满足零件大批量生产的需求。
且这样精度就不一定能满足00.1112 。
由于零件结构简单,为提高生产效率,应采用复合冲裁或級进冲裁方式。
方案二级进模虽然生产效率高,且容易实习自动化,但它受送料误差的影响,所以尺寸难以达到精度要求。
方案三复合模能在压力机一次行程内,完成落料、冲孔等多道工序,所冲压的工件精度较高,不受送料误差影响,内外形相对位置重复性好,表面较为平直。
为了平整度更高,所以复合模结构采用正装复合模具。
但是由于规定我做的是落料模,所以一切按落料模设计。
三、冲压零件毛坯排样图设计为了补偿定位误差和剪板误差并且保证条料的刚度,故采用有搭边排样。
有侧压装置。
(一)、毛坯主要工艺参数计算:方案一 方案二方案三由于零件要求的精度不是很高,方案一与方案二为直排,方案三是斜排,三种方案从制件精度,冲模结构及模具寿命相比都差不多,但从利用率考虑,方案三的材料利用率比较高,因此采用方案三为最合理。
1、条料宽度:00max 2B D a -∆-∆=+() 上式中B :条料宽度的基本尺寸;max D :条料宽度方向冲裁件的最大尺寸;a :侧搭边值;∆:条料宽度的单向(负向)偏差;Z:导料板与最宽条料之间的间隙;由于板料的厚度t=3mm,查设计手册表2.26得 1a =2.0mm a =2.4m 查[2]表1-1-17、表1-1-18得 ∆=0.6mm Z=0.5mm所以:B 0△=(Dmax+2a )0△=(33.5+2*2.4)0∆=38.3 00.6 取392、排料方案:查资料,选Q235冷轧板规格为1000*2000mm剪板: 2000/39=51.28 剪成51条每块条料可冲裁的零件数:1000/ 62=16.12 取16 步距S : S=2+60=623、计算材料的利用率:(1)、一个步距内的材料利用率η:100%ABS η=⨯= (2)、在一个条料上总的材料利用率η总:η总=BLAn X10000=式中 A:一个步距内冲裁件的实际面积(2mm );B :条料宽度(mm ); S:步距(mm );n:一张条料上的冲裁件数目总数; 1A :一个冲裁件的实际面积(2mm ); L:条料长度(mm );四、毛坯压力中心的计算冲压力合力的作用点称为模具的压力中心。
模具的压力中心应该通过压力机滑块的中心线。
对于有模柄的冲模来说,须使压力中心通过模柄的中心线。
否则,冲压时滑块就会承受偏心载荷,导致滑块导轨和模具导向部分不正常的磨损,还会使合理间隙得不到保证,从而影响制件质量和降低模具寿命甚至损坏模具。
(一)、压力中心的计算:求各冲裁边长度及其重心: L R7=14⨯3.14⨯145/360=17.70mm L R16=32⨯3.14⨯35/360=9.77mm L 1=28.62设模具的压力中心坐标为0X 、0Y ,由于零件是关于Y 轴和X 轴对称,所以压力中心点就圆18φ的圆心点。
五、冲压力的计算(一)计算落料力由于零件材料是Q235,故查表得:MPa MPa b b 450,)461~432(==σσ取 根据上面压力中心计算时的数据有计算周长L : L=17.7*2+2*9.77+4*28.62=169.42mmF 落=Lt σ=169.42*3*450=228717 N(二)计算卸料力 F 卸=K X F 落查表得:K X =0.04 F 卸=K X F 落=228717*0.04=9148 N 因为本设计采用的是弹性下出料方式: 所以:F总= F 卸+F 落=9148+228717=237865 N六、压力机的选择因为F总=237865,为安全起见,防止设备的超载,可按公称压力F F =压总(1.6~1.8)的原则选择压力机。
参考《材料成型设备》表2-2得,所以选用J23-40。
它的技术参数如下:公称压力: 400KN 滑块行程: 100mm滑块调节行程:100mm 行程次数: 80 次∕分最大闭合高度: 300mm 封闭高度调节量: 80mm工作台尺寸(前后×左右): 420mm × 630mm工作台孔尺寸(前后×左右):150mm ×300mm模柄孔尺寸(直径×深度): 30×50mm;七、冲裁模类型结构的确定(一) 零件冲裁模类型的确定零件冲裁模可以采用以下三种方案:方案一:采用无导向简单冲裁模方案二:采用导板导向简单冲裁模方案三:采用导柱导向简单冲裁模1.方案一:无导向简单冲裁模结构简单、尺寸小、质量轻、模具制造容易、成本低,但冲模在使用安装时麻烦,需要调试间隙的均匀性,冲裁精度低且模具寿命低。
它使用于精度要求低、形状简单、批量小或试制的冲裁件。
2.方案二:导板导向简单冲裁模比无导向简单冲裁模高、使用寿命较长、单模具制造较复杂、冲裁时视线不好。
3.方案三:导柱导向简单冲裁模导向准确、可靠,能保证冲裁间隙均匀、稳定,因此冲裁精度比导板模高,使用寿命长。
但比前两种模具成本高。
虽然柴油机排气法兰的精度要求不高,但零件是大批量生产,故采用导柱导向简单冲裁模更符合工艺要求,并缩短模具的制造周期,从而降低生产成本。
所以设计采用导柱导向简单冲裁模。
(二)零件冲裁模结构形式的确定1.操作方式的选择:由于大批量生产故选择自动送料方式。
2.定位方式的选择:工件在模具上的定位主要考虑定位基准、上料方式、操作安全可靠等因素。
由于本零件的宽度公差精度不高,因此本模具的定位方式采用导料销导料,挡料销定距。
3.卸料方式的选择:为了能使零件具有一定的平整度,且卸料比较平稳,故选择弹性卸料方式比较合理八.模具刃口尺寸的计算凸模与凹模采用配合加工法落料部分以落料凹模为基准计算,落料凸模按间隙值配制零件的落料部分的轮廓图如:由于以上的各个尺寸在凹模磨损后都会变大,因此按一般落料凹模尺寸公式计算,即由t=3mm ,查课本表3-4得冲裁模刃口双面间隙Zmin =0.460mm Zmax=0.640mm 尺寸32-0.28的模具制造公差由表2-12得δ凹=0.030mm ,查课本表3-5得x=0.5A R16=(Amax-X △)△/4=(32-0.5*0.28)0.28/4=31.860.07尺寸70.24查课本表3-5得x=0.5A R7=(Amax-X △)△/4=(7-0.5*0.24)0.24/4=6.880.06凸模刃口尺寸按凹模实际尺寸配制,但必须要保证双面间隙值min Z ~max Z九、冲裁模零部件设计(一)弹性元件的设计采用橡胶为弹性元件,橡胶的自由高度 3.5~4H =自由工作()S 式中工作S ——工作行程与模具修模量或调整量(4~6)mm 之和; 所以 工作S =3+1+5=9mm ;则 H 自由=(3.5~4)⨯9=31.5~36mm , 取H 自由=34mm (二) 卸料板卸料板采用无导向弹压卸料板,厚度H 卸=(0.8~~1)H=(22.4~~~28) mm;取25mm 卸料板的材料采用45钢,淬火,磨销,粗糙度在0.4~~0.8um ,(三)落料凹模的设计计算1.凹模厚度的确定:H=31.0总F=28.75 mm.凹模宽度的确定:B=S+(2.5~~4)H=(104~~147)mm 取B=110凹模长度的确定:L=S1+2S2=74+2*42=158 mm式中的S是垂直于送料方向的凹模刃口间最大距离所以S=32.5S1是送料方向的凹模刃口间最大距离 S1=60+7*2=74S2是塑料方向的凹模刃口至凹模边缘的最小距离,查表3-14知S2=42 综上,凹模的尺寸hL B⨯⨯=158⨯110⨯28mm,对照查表 2.63,将上述尺寸改为160⨯125⨯28mm。
