【CN209741031U】利用射流泵回收甲醇的固态甲醇钠碱法生产装置【专利】

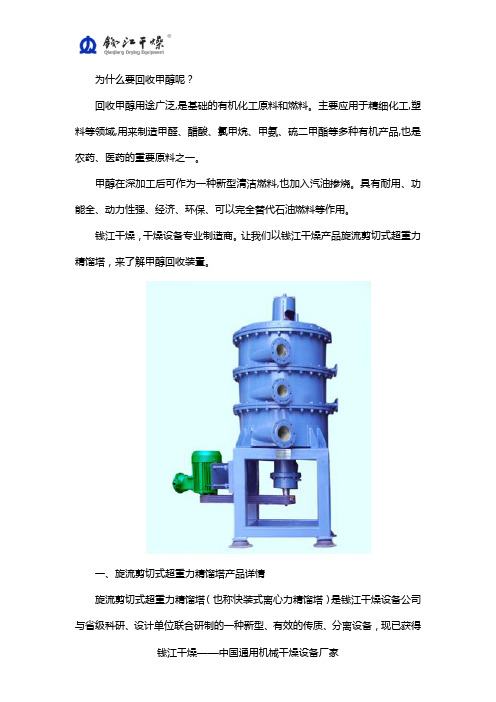

为什么要回收甲醇呢？回收甲醇用途广泛,是基础的有机化工原料和燃料。

主要应用于精细化工,塑料等领域,用来制造甲醛、醋酸、氯甲烷、甲氨、硫二甲酯等多种有机产品,也是农药、医药的重要原料之一。

甲醇在深加工后可作为一种新型清洁燃料,也加入汽油掺烧。

具有耐用、功能全、动力性强、经济、环保、可以完全替代石油燃料等作用。

钱江干燥，干燥设备专业制造商。

让我们以钱江干燥产品旋流剪切式超重力精馏塔，来了解甲醇回收装置。

一、旋流剪切式超重力精馏塔产品详情旋流剪切式超重力精馏塔（也称快装式离心力精馏塔）是钱江干燥设备公司与省级科研、设计单位联合研制的一种新型、有效的传质、分离设备，现已获得国家专利，专利号ZL 2012 2 0066902.1。

这种设备首先在国防、军工上受到应用，近年来逐渐在民用的化工、医药、轻工、石化、环保行业的溶剂回收、吸收脱硫等项目中得到应用。

该设备具有体积小、重量轻、投资省、易运转、可靠、灵活等优点，尤其是其占地少、占空间小（1.5米高的超重力塔相当于15米高的常规填料型精馏塔）、开停容易、安装方便、理论塔板数多，回流比小（单位长度上的理论塔板数是普通塔的5～10倍以上），节能明显，是常规塔无可比拟的。

其中“小型旋流剪切式超重力精馏塔”更是大、中学院、科研单位、工厂中试室或车间新产品开发、试制的不可缺少的设备。

本设备已用于甲醇、乙醇、丙酮、乙二醇、DMF、DMAC，N-甲基吡咯烷酮等有机溶剂的精馏、回收操作。

对易发生共沸的二元或三元互溶混合溶剂的分离，我公司开发的双塔（超重力）组合的萃取精馏装置在无水乙醇、乙酸乙酯、乙腈等的制取中获得很好效果。

超重力塔也能在高真空条件下操作；高沸点馏份的真空精馏分离我公司也开发出一款能将分离所的产品在高真空下（无平衡罐）连续抽出的超重力塔连续精馏装置。

二、旋流剪切式超重力精馏塔原理简介“旋流剪切式超重力精馏装置”是通过高速旋转产生的离心力来实现超重力场（10~1000g作用下）的环境，即超重力因子β（ω2r/g）通常达350～450左右。

专利名称：一种甲醇回收装置专利类型：实用新型专利
发明人：孙健,郭正祥,孟云龙申请号：CN201520718900.X 申请日：20150916
公开号：CN205024120U
公开日：
20160210
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种甲醇回收装置，属于化工装置技术领域，解决了现有技术中甲醇回收装置回收不完全的问题。

本实用新型一种甲醇回收装置结构新颖，分为废液供给系统、甲醇分离系统、甲醇回收系统，废液供给系统带有过滤装置，能够除去废液中的杂质，防止将杂质带入蒸馏塔中，无需经常清理蒸馏塔，使用方便；甲醇分离系统还包括重沸器，能够充分的蒸馏甲醇，保证废液中无甲醇残留，重沸器中的蒸馏后的废液经过换热器，能够利用废液中的热能；甲醇回收系统采用三级冷凝器，能够高效的将蒸馏的甲醇冷凝进入回流罐，冷凝后的甲醇经过换热器，能够利用甲醇中的热能，甲醇同时也进一步被降温，防止再次挥发，存储完全。

申请人：泰兴市臻庆化工有限公司
地址：225000 江苏省泰州市泰兴市经济开发区疏港路10号
国籍：CN
更多信息请下载全文后查看。

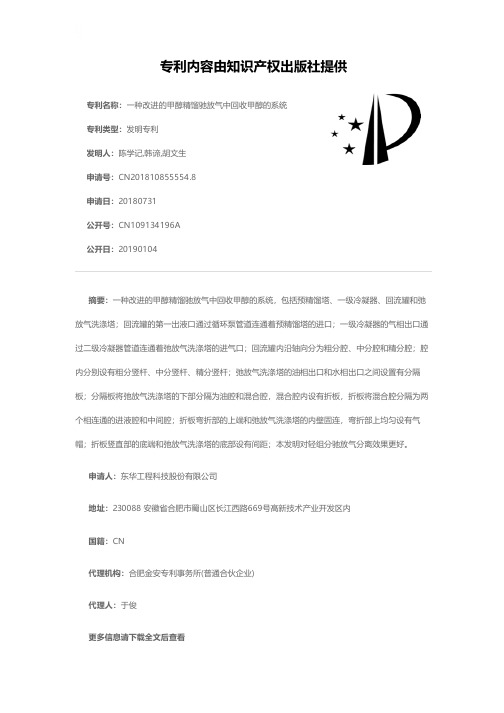

专利名称：一种改进的甲醇精馏驰放气中回收甲醇的系统专利类型：发明专利
发明人：陈学记,韩谛,胡文生
申请号：CN201810855554.8
申请日：20180731
公开号：CN109134196A
公开日：
20190104
专利内容由知识产权出版社提供
摘要：一种改进的甲醇精馏驰放气中回收甲醇的系统，包括预精馏塔、一级冷凝器、回流罐和弛放气洗涤塔；回流罐的第一出液口通过循环泵管道连通着预精馏塔的进口；一级冷凝器的气相出口通过二级冷凝器管道连通着弛放气洗涤塔的进气口；回流罐内沿轴向分为粗分腔、中分腔和精分腔；腔内分别设有粗分竖杆、中分竖杆、精分竖杆；弛放气洗涤塔的油相出口和水相出口之间设置有分隔板；分隔板将弛放气洗涤塔的下部分隔为油腔和混合腔，混合腔内设有折板，折板将混合腔分隔为两个相连通的进液腔和中间腔；折板弯折部的上端和弛放气洗涤塔的内壁固连，弯折部上均匀设有气帽；折板竖直部的底端和弛放气洗涤塔的底部设有间距；本发明对轻组分驰放气分离效果更好。

申请人：东华工程科技股份有限公司
地址：230088 安徽省合肥市蜀山区长江西路669号高新技术产业开发区内
国籍：CN
代理机构：合肥金安专利事务所(普通合伙企业)
代理人：于俊
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910243033.1(22)申请日 2019.03.28(71)申请人 宁夏恒汇鲁丰科技有限公司地址 751501 宁夏回族自治区吴忠市盐池县工业园区高沙窝功能区(72)发明人 李志虎　王正红　刘江　曾倩　(74)专利代理机构 宁夏合天律师事务所 64103代理人 周晓梅　孙彦虎(51)Int.Cl.C07C 29/70(2006.01)C07C 29/76(2006.01)C07C 31/30(2006.01)(54)发明名称利用真空泵回收甲醇的固态甲醇钠碱法生产装置(57)摘要一种利用真空泵回收甲醇的固态甲醇钠碱法生产装置，包括甲醇钠合成单元、耙式干燥机、甲醇负压回收装置，本发明中，敲击杆给第二阻挡块的力与固定杆垂直，与固定杆连接的转轴只受到敲击杆的力矩作用，不会造成转轴弯曲，敲击杆击打第二阻挡块，然后提供振动给固定杆、转轴，能去除转轴上的物料粘附，冷却塔塔体内自上而下交错设置的导流筛板，能有效利用已凝聚的液态甲醇来捕获甲醇气体，进而促进甲醇气体凝聚，有效的回收了耙式干燥机内挥发出的甲醇气体，减少了来不及凝聚的甲醇气体的外排造成的甲醇回收率低的问题，多级冷却机组可根据不同的采出量进行塔顶蒸汽流经的冷却器个数的调整，避免了单一冷却器冷却不足或冷却过度。

权利要求书2页 说明书7页 附图4页CN 109836309 A 2019.06.04C N 109836309A权　利　要　求　书1/2页CN 109836309 A1.一种利用真空泵回收甲醇的固态甲醇钠碱法生产装置，其特征在于：包括甲醇钠合成单元、耙式干燥机、甲醇负压回收装置，所述甲醇钠合成单元包括第一预热器、合成塔、精馏塔、多级冷却机组、第二预热器，所述合成塔左侧上部具有一个原料入口，醇碱液进入第一预热器的壳程，经第一预热器加热后通过原料入口加入合成塔，所述合成塔顶部具有一个气相出口，所述精馏塔左侧中下部具有一个气相入口，合成塔的气相出口与精馏塔的气相入口用管线连接，以使合成塔内甲醇和水的气态混合物送入精馏塔，所述精馏塔塔顶具有一个气相出口，精馏塔的气相出口与第一预热器的管程入口连接，精馏塔的气相出口与第一预热器之间的管线上安装第一气动阀，第一预热器的管程入出口与多级冷却机组的右侧的冷却总入口连接，精馏塔的气相出口与多级冷却机组的左侧的冷却总入口连接，在多级冷却机组的左侧的冷却总入口与精馏塔的气相出口之间的管线上安装有第二气动阀，所述第二气动阀位于第一气动阀与多级冷却机组之间，所述多级冷却机组具有一个甲醇入口，以为多级冷却机组补充无水甲醇，所述多级冷却机组具有一个总冷却出口，所述多级冷却机组的总冷却出口与第二预热器通过管线连接，在多级冷却机组与第二预热器之间的管线上安装有第三气动阀，精馏塔右侧上部设有第一液相入口，多级冷却机组的总冷却出口通过管线与精馏塔的第一液相入口连接，在多级冷却机组与精馏塔之间的管线上安装有第四气动阀，所述第四气动阀位于第三气动阀与精馏塔之间，所述合成塔左侧下部具有一个甲醇回流口，第二预热器的出口通过管线与合成塔的甲醇回流口连接，所述多级冷却机组包括第一冷却器、第二冷却器、第三冷却器、暂存箱，所述第一冷却器左侧入口作为多级冷却机组的左侧的冷却总入口，所述第一冷却器右侧入口和第二冷却器左侧入口作为多级冷却机组的右侧的冷却总入口，第一冷却器、第二冷却器、第三冷却器的出口均与暂存箱侧部的入口连接，暂存箱顶部的出口与第二冷却器右侧的入口、第三冷却器左侧的入口通过管线连接，暂存箱顶部的入口作为多级冷却机组的甲醇入口，暂存箱底部的出口作为多级冷却机组的总冷出口，所述合成塔底部的液相出口与耙式干燥机的液相入口通过管线连接，以将甲醇钠和甲醇溶液输送入耙式干燥机，所述耙式干燥机包括筒体、转轴、敲击组件，所述转轴的左右两端分别与筒体的两端端面转动连接，所述敲击组件包括固定杆、敲击杆、第一阻挡块、第二阻挡块，固定杆相对转轴垂直设置，固定杆的一端为连接端，固定杆的连接端与转轴固定连接，固定杆的另一端为自由端，敲击杆的一端为连接端，敲击杆的连接端与固定杆的自由端转动连接，敲击杆的另一端为自由端，在固定杆上设置有第一阻挡块、第二阻挡块，第一挡块靠近固定杆的自由端设置，第二挡块靠近固定杆的连接端设置，敲击杆与固定杆之间的夹角为180°，第一阻挡块阻止敲击杆逆时针旋转，敲击杆与固定杆之间的夹角为0°，第二阻挡块阻止敲击杆顺时针旋转，所述甲醇负压回收装置包括冷却塔、第一真空泵，所述冷却塔的底部的气相入口与耙式干燥机的筒体的气相出口连接，以使耙式干燥机内挥发出的甲醇气体进入冷却塔，第一真空泵的入口与冷却塔的顶部抽空口连接，以为甲醇气体进入冷却塔提供抽力，所述冷却塔包括塔体以及塔体内自上而下交错排列的导向筛板，塔体为夹层结构，塔体的夹层中流通有冷却介质，所述导向筛板水平设置在塔体内，导向筛板的一端与塔体内壁连接，导向筛板的另一端与塔体内壁不连接，导向筛板相对与塔体不连接的一端向上弯曲。

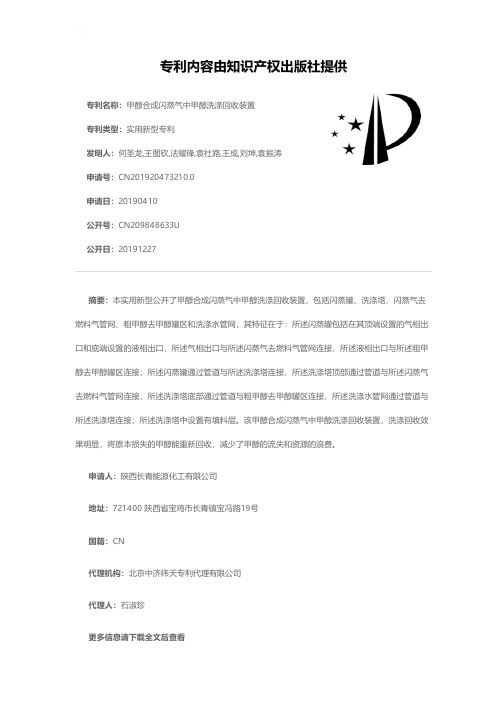

专利名称：甲醇合成闪蒸气中甲醇洗涤回收装置
专利类型：实用新型专利
发明人：何圣龙,王图钦,法耀锋,袁社路,王成,刘坤,袁振涛申请号：CN201920473210.0
申请日：20190410
公开号：CN209848633U
公开日：
20191227
专利内容由知识产权出版社提供
摘要：本实用新型公开了甲醇合成闪蒸气中甲醇洗涤回收装置，包括闪蒸罐、洗涤塔、闪蒸气去燃料气管网、粗甲醇去甲醇罐区和洗涤水管网，其特征在于：所述闪蒸罐包括在其顶端设置的气相出口和底端设置的液相出口，所述气相出口与所述闪蒸气去燃料气管网连接，所述液相出口与所述粗甲醇去甲醇罐区连接；所述闪蒸罐通过管道与所述洗涤塔连接，所述洗涤塔顶部通过管道与所述闪蒸气去燃料气管网连接，所述洗涤塔底部通过管道与粗甲醇去甲醇罐区连接，所述洗涤水管网通过管道与所述洗涤塔连接；所述洗涤塔中设置有填料层。

该甲醇合成闪蒸气中甲醇洗涤回收装置，洗涤回收效果明显，将原本损失的甲醇能重新回收，减少了甲醇的流失和资源的浪费。

申请人：陕西长青能源化工有限公司
地址：721400 陕西省宝鸡市长青镇宝冯路19号
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：石淑珍
更多信息请下载全文后查看。

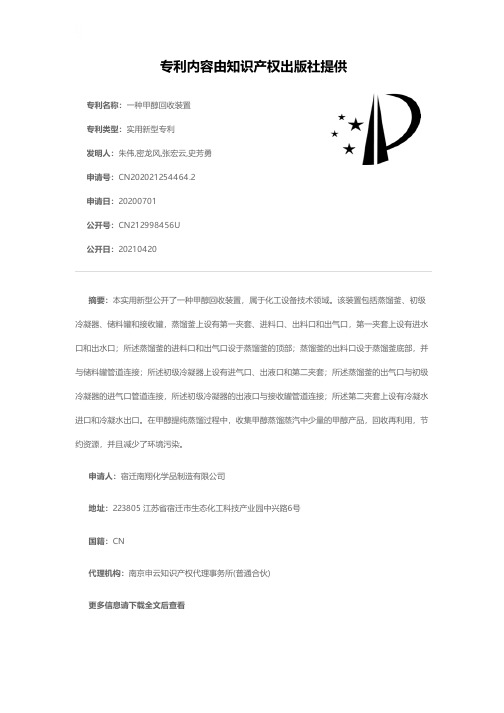

专利名称：一种甲醇回收装置
专利类型：实用新型专利
发明人：朱伟,密龙风,张宏云,史芳勇申请号：CN202021254464.2
申请日：20200701
公开号：CN212998456U
公开日：
20210420
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种甲醇回收装置，属于化工设备技术领域。

该装置包括蒸馏釜、初级冷凝器、储料罐和接收罐，蒸馏釜上设有第一夹套、进料口、出料口和出气口，第一夹套上设有进水口和出水口；所述蒸馏釜的进料口和出气口设于蒸馏釜的顶部；蒸馏釜的出料口设于蒸馏釜底部，并与储料罐管道连接；所述初级冷凝器上设有进气口、出液口和第二夹套；所述蒸馏釜的出气口与初级冷凝器的进气口管道连接，所述初级冷凝器的出液口与接收罐管道连接；所述第二夹套上设有冷凝水进口和冷凝水出口。

在甲醇提纯蒸馏过程中，收集甲醇蒸馏蒸汽中少量的甲醇产品，回收再利用，节约资源，并且减少了环境污染。

申请人：宿迁南翔化学品制造有限公司
地址：223805 江苏省宿迁市生态化工科技产业园中兴路6号
国籍：CN
代理机构：南京申云知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种回收醇解废液粉末装置
专利类型：实用新型专利
发明人：贾广朋,肖兵,程瑞平,李祖波,李金龙,李桃申请号：CN201820042820.0
申请日：20180111
公开号：CN207845534U
公开日：
20180911
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种回收醇解废液粉末装置，包括醇解废液管道，醇解废液管道的第一输入端与离心脱水机连通，醇解废液管道的第二输入端与碱甲醇储槽通过第一输送泵连通，碱甲醇储槽内存放有碱甲醇溶液，醇解废液管道的第一输出端与沉淀槽的输入端连通，沉淀槽下端的第二输出端与过滤器通过第二输送泵连通，沉淀槽的第三输出端与废液集合槽连通。

通过向醇解废液中加入一定浓度的碱甲醇溶液，碱甲醇的加入会使废液中未完全醇解的粉末的醇解度向完全醇解方向转化，这样，聚乙烯醇链上的‑OH数量会随之增加同时氢键的作用增强，氢键的缔合作用使聚乙烯醇粉末颗粒逐渐变大从而在沉淀槽内沉降下来，进而可以有效的解决粉末堵管问题。

申请人：内蒙古双欣环保材料股份有限公司
地址：016014 内蒙古自治区鄂尔多斯市蒙西高新技术工业园
国籍：CN
代理机构：北京纽乐康知识产权代理事务所(普通合伙)
代理人：史静
更多信息请下载全文后查看。

专利名称：一种回收净化装置及其系统
专利类型：实用新型专利
发明人：谢英仲,李铁,李鸿贤,刘忠斌,巨龙,蔡成寿,裴慧青申请号：CN201922201971.3
申请日：20191210
公开号：CN211537131U
公开日：
20200922
专利内容由知识产权出版社提供
摘要：一种回收净化装置及其系统，涉及环境净化处理技术领域，包括回收组件和净化组件，回收组件的进气端与旋片式真空泵的排气端连通，回收组件的排气端与净化组件的进气端连通，回收组件用于对经由旋片式真空泵排出的油气进行冷凝回收，净化组件用于对经由回收组件排出的不凝尾气进行吸附净化。

该回收净化装置不仅能够实现油气的回收，从而有效地减少润滑油的损耗，还能够实现油气的净化，从而有效地降低对于大气环境的污染。

申请人：亚洲硅业(青海)股份有限公司,青海省亚硅硅材料工程技术有限公司
地址：810000 青海省西宁市城东区经济技术开发区金硅路1号
国籍：CN
代理机构：北京超凡宏宇专利代理事务所(特殊普通合伙)
代理人：周宇
更多信息请下载全文后查看。
