顺丁橡胶生产工艺设计_大作业_2014

顺丁橡胶的合成工艺一、总论1．顺丁橡胶1.1.概述顺丁橡胶是顺式-1,4-聚丁二烯橡胶的简称，其分子式为(C4H6)n。

顺丁橡胶是由丁二烯聚合而成的结构规整的合成橡胶，其顺式结构含量在95%以上。

根据催化剂的不同，可分成镍系、钴系、钛系和稀土系（钕系）顺丁橡胶。

顺丁橡胶是仅次于丁苯橡胶的第二大合成橡胶。

与天然橡胶和丁苯橡胶相比，硫化后其耐寒性、耐磨性和弹性特别优异，动负荷下发热少，耐老化性尚好，易与天然橡、氯丁橡胶或丁腈橡胶并用。

顺丁橡胶特别适用于制造汽车轮胎和耐寒制品，还可以制造缓冲材料及各种胶鞋、胶布、胶带和海绵胶等。

1.2．顺丁橡胶的发展史1910-1911年，前苏联用碱金属引发丁二烯聚合得到橡胶状物质。

20世纪30年代初，德国和前苏联开始生产以金属钠为催化剂的丁二烯橡胶，称为丁钠橡胶，其结构规整性差，物性和加工性能不好，还不能算做顺丁橡胶。

20世纪50年代，Ziegler-Natta配位定向聚合理论的实践，促进了顺丁橡胶合成技术的迅速发展。

1956年，美国以AlR3-TiBr4催化体系合成顺丁橡胶。

随后钴系、镍系及稀土系（钕系）催化剂相续发展，顺丁橡胶生产能力已仅次于丁苯橡胶，位居合成橡胶各胶种第二。

2013年世界合成橡胶生产者协会统计丁二烯橡胶（主要为顺丁橡胶）产能为471.8万吨/年。

我国在上世纪70年代采用自主开发的技术实现了顺丁橡胶工业化生产，采用的是镍系催化剂，其生产技术一直处于世界先进水平行列。

中国石化、中国石油和一些民企均拥有镍系顺丁橡胶生产装置，2011年总产能达66万吨/年，产品销往世界各国。

未来几年，我国镍系顺丁橡胶产能将进一步扩大，预计我国镍系顺丁橡胶产能将超过100万吨/年。

稀土顺丁橡胶因其优异的性能被视为镍系顺丁橡胶的升级品种，逐渐被工业界所重视。

稀土顺丁橡胶与镍系顺丁橡胶相比具有较高的弹性、较好的拉伸性能、较低的生热和滚动阻力以及优异的耐磨耗和抗疲劳等物理机械性能，符合高性能轮胎在高速、节能、安全、环保等方面发展的需要，常用于高性能绿色轮胎。

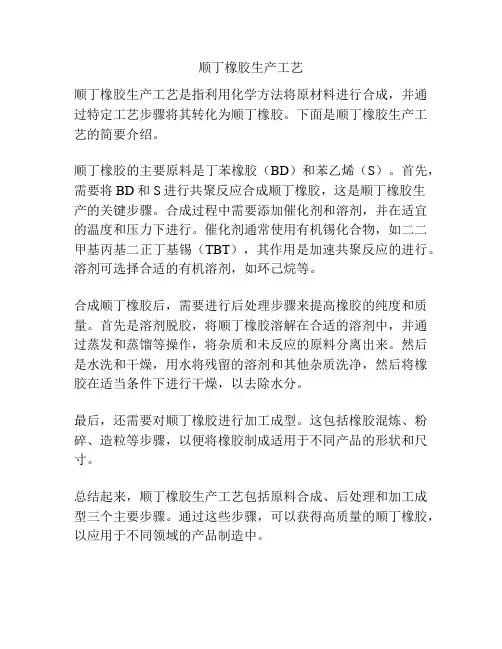

顺丁橡胶生产工艺
顺丁橡胶生产工艺是指利用化学方法将原材料进行合成，并通过特定工艺步骤将其转化为顺丁橡胶。

下面是顺丁橡胶生产工艺的简要介绍。

顺丁橡胶的主要原料是丁苯橡胶（BD）和苯乙烯（S）。

首先，需要将BD和S进行共聚反应合成顺丁橡胶，这是顺丁橡胶生
产的关键步骤。

合成过程中需要添加催化剂和溶剂，并在适宜的温度和压力下进行。

催化剂通常使用有机锡化合物，如二二甲基丙基二正丁基锡（TBT），其作用是加速共聚反应的进行。

溶剂可选择合适的有机溶剂，如环己烷等。

合成顺丁橡胶后，需要进行后处理步骤来提高橡胶的纯度和质量。

首先是溶剂脱胶，将顺丁橡胶溶解在合适的溶剂中，并通过蒸发和蒸馏等操作，将杂质和未反应的原料分离出来。

然后是水洗和干燥，用水将残留的溶剂和其他杂质洗净，然后将橡胶在适当条件下进行干燥，以去除水分。

最后，还需要对顺丁橡胶进行加工成型。

这包括橡胶混炼、粉碎、造粒等步骤，以便将橡胶制成适用于不同产品的形状和尺寸。

总结起来，顺丁橡胶生产工艺包括原料合成、后处理和加工成型三个主要步骤。

通过这些步骤，可以获得高质量的顺丁橡胶，以应用于不同领域的产品制造中。

顺丁橡胶生产工艺流程
顺丁橡胶是一种重要的合成橡胶，广泛应用于汽车轮胎、橡胶管件等领域。

下面将介绍顺丁橡胶的生产工艺流程。

顺丁橡胶的生产工艺主要包括橡胶乳的制备、乳胶的干燥、干粒的成型和加硫四个步骤。

第一步是橡胶乳的制备。

首先将丁苯橡胶料、总体分散剂和活性剂加入反应釜中，加入一定量的水搅拌，搅拌速度一般为
80-120rpm。

接着加入氧化物胶乳黏度指数调控剂、抗老化剂、稳定剂和促进剂，并进行混合搅拌，使得各种原料充分混合均匀，形成黏稠的橡胶乳。

第二步是乳胶的干燥。

将橡胶乳加入干燥机中，通过调整干燥机的温度和风速，使乳胶中的水分逐渐蒸发，最终得到含水量较低的胶乳干粉。

第三步是干粒的成型。

将胶乳干粉加入橡胶研磨机中，通过机械剪切的方式将胶乳干粉破碎成小颗粒。

研磨过程中要控制好温度，避免过高的温度导致胶粒粘连。

第四步是加硫。

将成型后的干粒加入加硫机中，在一定的温度和压力下进行加硫反应，使橡胶胶粒与硫化剂反应，形成交联结构，提高橡胶的物理性能。

以上就是顺丁橡胶的生产工艺流程。

通过这个流程，我们可以生产出质量稳定、性能优良的顺丁橡胶产品。

当然，不同的厂
家也可能根据自身的工艺条件做出一些微调，但总体的工艺流程是差不多的。

顺丁橡胶生产工艺流程
顺丁橡胶是一种具有优异性能的橡胶材料，广泛应用于汽车、工程机械、电子电器等领域。

下面将介绍顺丁橡胶的生产工艺流程。

1. 原料准备：顺丁橡胶的主要原料为丁苯橡胶（BR）、丁腈橡胶（NBR）、氯丁橡胶（CR）等。

在生产之前，需要将原料进行检测和筛选，确保原料的质量可靠。

2. 橡胶混炼：将原料按一定比例放入橡胶混炼机中进行混炼。

混炼机通过高速旋转的刀片将橡胶原料切碎并混合均匀，增加橡胶的可塑性和延展性。

3. 半成品制备：经过混炼后的橡胶原料成为半成品，需要进行进一步的制备。

首先将半成品放入反应釜中，加入硫化剂和促进剂，调整反应温度和时间，使橡胶原料发生交联反应。

4. 成型加工：经过硫化反应的橡胶原料变得柔韧且具有弹性，可以进行成型加工。

常见的成型加工方式有挤出法、压缩法和注塑法等。

根据产品的不同需求，通过模具把橡胶原料压制成各种形状。

5. 检验：成型后的顺丁橡胶产品需要进行严格的检验，确保产品质量符合标准和要求。

检验内容主要包括外观质量、物理性能、耐老化性能等方面。

6. 包装和存储：经过检验合格的顺丁橡胶产品进行包装，常见
的包装方式有袋装和卷装。

包装好的产品需要进行合适的存储，避免受潮、受热和受阳光直射等因素的影响。

顺丁橡胶的生产工艺流程是一个复杂的过程，需要不同的原料和机器设备共同配合完成。

通过上述的工艺流程，可以得到质量稳定、性能优越的顺丁橡胶产品，为各个行业提供高品质的原材料。

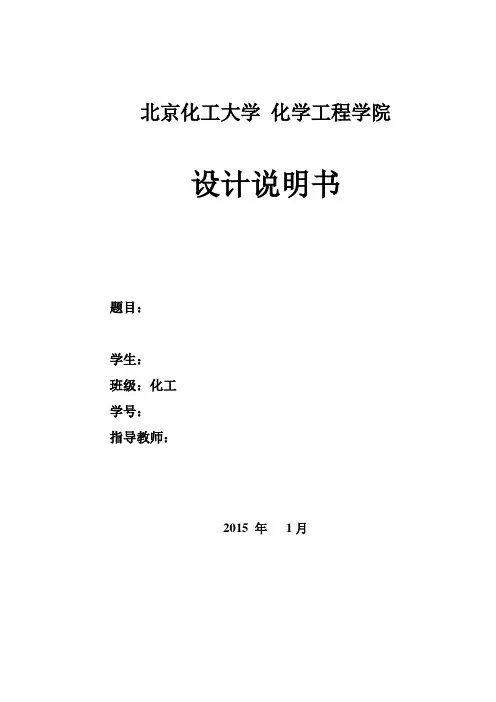

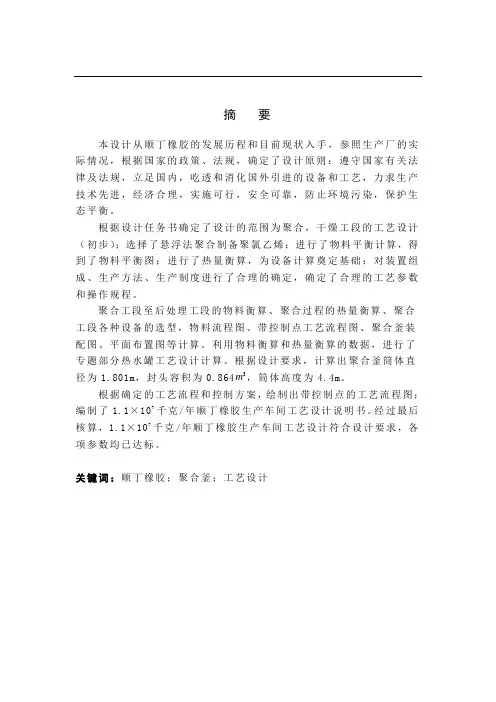

北京化工大学化学工程学院设计说明书题目：学生：班级：化工学号：指导教师：2015 年1月目录1.工艺设计基础1.1 设计任务1.2 原辅材料性质及技术规格1.3 产品的性质及技术规格1.4 危险性物料的主要物性1.5 原辅材料的消耗定额2.工艺说明2.1生产方法、工艺技术路线及工艺特点2.1.1 生产方法2.1.2 工艺技术路线的确定2.2生产流程简述3.工艺计算与主要设备选型3.1 物料衡算3.1.1 计算的基准数据3.1.2 计算基准3.1.3 各单元物料衡算3.2热量衡算3.2.1 计算的基准数据3.2.2 物料衡算3.3 聚合釜的计算及选型4 工艺控制条件及自控设计5.附图：带控制点的工艺流程图（PID）1．工艺设计基础1.1 设计任务1.1.1设计项目年产1.1万吨顺丁橡胶生产工艺设计1.1.2产品规格纯度为99%的顺丁橡胶1.1.3生产能力年产1.1万吨顺丁橡胶；考虑到设备检修，年开工时间为8000小时；采用五班三倒制，每班工作8小时。

1.1.4主要设计任务顺丁橡胶生产工艺由聚合工段和后处理工段两大部分组成，本设计的主要任务为：（1）聚合釜、终止釜和凝聚釜的物料衡算；（2）聚合釜的热量衡算；（3）聚合釜的计算和选型；（4）设计出聚合工段带工艺控制点的工艺流程图。

由于本设计为假定设计，所以设计任务中其他项目如：厂区或厂址、主要技术经济指标、原料的供应、技术规格以及燃料种类、水电汽的主要来源，与其他工业企业的关系，建厂期限、设计单位、设计进度及设计阶段的规定等均从略。

1.1.5产品及主要用途顺丁橡胶，全名为顺式—1,4—聚丁二烯橡胶，呈白色或微黄色，简称BR，是由丁二烯聚合制得的结构规整的合成橡胶。

与天然橡胶和丁苯橡胶相比，硫化后的顺丁橡胶的耐寒性、耐磨性和弹性特别优异，动负荷下发热少，耐老化性尚好，易与天然橡胶、氯丁橡胶或丁腈橡胶并用。

根据顺式1,4含量的不同，顺丁橡胶又可分为低顺式（顺式1，4含量为35%~40%）、中顺式（90%左右）和高顺式（96%~99%）三类。

顺丁橡胶生产工艺1.基本工艺流程伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。

以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括：原材料准备→塑炼→混炼→成型→硫化→休整→检验2.原材料准备橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。

其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。

在原材料准备过程中，配料必须按照配方称量准确。

为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工：生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块；块状配合剂如石蜡、硬脂酸、松香等要粉碎；粉状配合剂若含有机械杂质或粗粒时需要筛选除去；液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质；配合剂要进行干燥，不然容易结块、混炼时旧不能分散均匀，硫化时产生气泡，从而影响产品质量；3.塑炼生胶富有弹性，缺乏加工时的必需性能（可塑性），因此不便于加工。

为了提高其可塑性，所以要对生胶进行塑炼；这样，在混炼时配合剂就容易均匀分散在生胶中；同时，在压延、成型过程中也有助于提高胶料的渗透性（渗入纤维织品内）和成型流动性。

将生胶的长链分子降解，形成可塑性的过程叫做塑炼。

生胶塑炼的方法有机械塑炼和热塑炼两种。

机械塑炼是在不太高的温度下，通过塑炼机的机械挤压和摩擦力的作用，使长链橡胶分子降解变短，由高弹性状态转变为可塑状态。

热塑炼是向生胶中通入灼热的压缩空气，在热和氧的作用下，使长链分子降解变短，从而获得可塑性。

4.混炼为了适应各种不同的使用条件、获得各种不同的性能，也为了提高橡胶制品的性能和降低成本，必须在生胶中加入不同的配合剂。

混炼就是将塑炼后的生胶与配合剂混合、放在炼胶机中，通过机械拌合作用，使配合剂完全、均匀地分散在生胶中的一种过程。

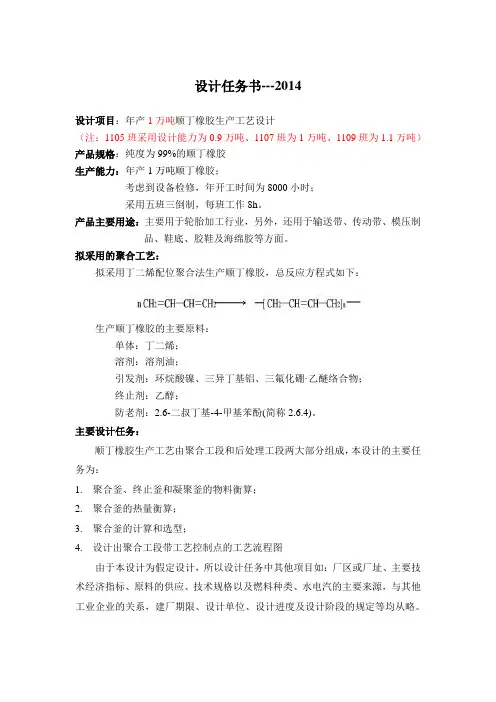

设计任务书---2014
设计项目：年产1万吨顺丁橡胶生产工艺设计
（注：1105班采用设计能力为0.9万吨、1107班为1万吨、1109班为1.1万吨）产品规格：纯度为99%的顺丁橡胶
生产能力：年产1万吨顺丁橡胶；
考虑到设备检修，年开工时间为8000小时；
采用五班三倒制，每班工作8h。

产品主要用途：主要用于轮胎加工行业，另外，还用于输送带、传动带、模压制品、鞋底、胶鞋及海绵胶等方面。

拟采用的聚合工艺：
拟采用丁二烯配位聚合法生产顺丁橡胶，总反应方程式如下：
生产顺丁橡胶的主要原料：
单体：丁二烯；
溶剂：溶剂油；
引发剂：环烷酸镍、三异丁基铝、三氟化硼·乙醚络合物；
终止剂：乙醇；
防老剂：2.6-二叔丁基-4-甲基苯酚(简称2.6.4)。

主要设计任务：
顺丁橡胶生产工艺由聚合工段和后处理工段两大部分组成，本设计的主要任务为：
1.聚合釜、终止釜和凝聚釜的物料衡算；
2.聚合釜的热量衡算；
3.聚合釜的计算和选型；
4.设计出聚合工段带工艺控制点的工艺流程图
由于本设计为假定设计，所以设计任务中其他项目如：厂区或厂址、主要技术经济指标、原料的供应、技术规格以及燃料种类、水电汽的主要来源，与其他工业企业的关系，建厂期限、设计单位、设计进度及设计阶段的规定等均从略。

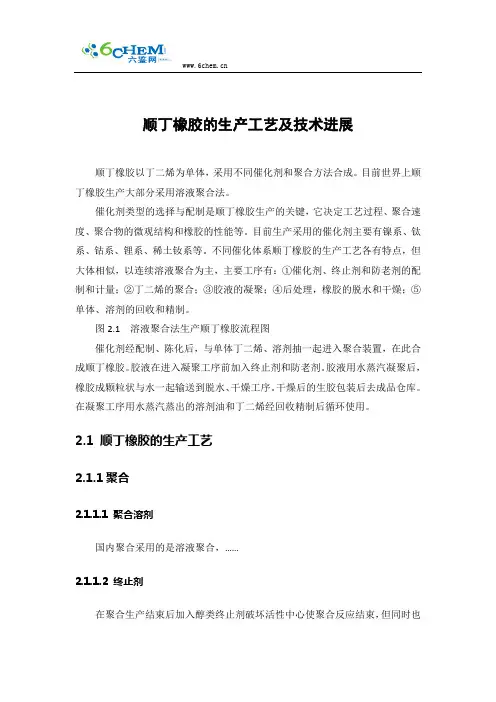

顺丁橡胶的生产工艺及技术进展顺丁橡胶以丁二烯为单体，采用不同催化剂和聚合方法合成。

目前世界上顺丁橡胶生产大部分采用溶液聚合法。

催化剂类型的选择与配制是顺丁橡胶生产的关键，它决定工艺过程、聚合速度、聚合物的微观结构和橡胶的性能等。

目前生产采用的催化剂主要有镍系、钛系、钴系、锂系、稀土钕系等。

不同催化体系顺丁橡胶的生产工艺各有特点，但大体相似，以连续溶液聚合为主，主要工序有：①催化剂、终止剂和防老剂的配制和计量；②丁二烯的聚合；③胶液的凝聚；④后处理，橡胶的脱水和干燥；⑤单体、溶剂的回收和精制。

图2.1 溶液聚合法生产顺丁橡胶流程图催化剂经配制、陈化后，与单体丁二烯、溶剂抽一起进入聚合装置，在此合成顺丁橡胶。

胶液在进入凝聚工序前加入终止剂和防老剂。

胶液用水蒸汽凝聚后，橡胶成颗粒状与水一起输送到脱水、干燥工序。

干燥后的生胶包装后去成品仓库。

在凝聚工序用水蒸汽蒸出的溶剂油和丁二烯经回收精制后循环使用。

2.1 顺丁橡胶的生产工艺2.1.1聚合2.1.1.1 聚合溶剂国内聚合采用的是溶液聚合，……2.1.1.2 终止剂在聚合生产结束后加入醇类终止剂破坏活性中心使聚合反应结束，但同时也带来许多弊病，给回收单元分离带来困难，……2.1.2 凝聚国内一般采用双釜凝聚，而国外多采用多釜凝聚，工业应用表明，多釜比单釜省蒸汽。

因此国外凝聚流程比国内能耗低。

……2.1.3 回收2.2 顺丁橡胶的生产技术研究低顺式顺丁橡胶最早由美国费尔斯通轮胎和橡胶公司于1955年开发，1961年投产，催化剂为丁基锂；中顺式顺丁橡胶首先由美国菲利浦石油公司开发(1956)，并于1960年由美国合成橡胶公司建厂投产，催化剂是四碘化钛-三烷基铝；高顺式顺丁橡胶可用钴系（一氯二烷基铝-钴盐）和镍系（环烷酸镍-三烷基铝－三氟化硼乙醚络合物）催化剂进行生产。

钴系催化剂由意大利蒙特卡蒂尼公司开发并投产（1963），而镍系催化剂则是由日本合成橡胶公司采用桥石轮胎公司的技术于1965年工业化的。

顺丁橡胶的合成工艺一、总论1．顺丁橡胶1.1.概述顺丁橡胶是顺式-1,4-聚丁二烯橡胶的简称，其分子式为(C4H6)n。

顺丁橡胶是由丁二烯聚合而成的构造规整的合成橡胶，其顺式构造含量在95%以上。

根据催化剂的不同，可分成镍系、钴系、钛系和稀土系〔钕系〕顺丁橡胶。

顺丁橡胶是仅次于丁苯橡胶的第二大合成橡胶。

与天然橡胶和丁苯橡胶相比，硫化后其耐寒性、耐磨性和弹性特别优异，动负荷下发热少，耐老化性尚好，易与天然橡、氯丁橡胶或丁腈橡胶并用。

顺丁橡胶特别适用于制造汽车轮胎和耐寒制品，还可以制造缓冲材料及各种胶鞋、胶布、胶带和海绵胶等。

1.2．顺丁橡胶的开展史1910-1911年，前联用碱金属引发丁二烯聚合得到橡胶状物质。

20世纪30年代初，德国和前联开场生产以金属钠为催化剂的丁二烯橡胶，称为丁钠橡胶，其构造规整性差，物性和加工性能不好，还不能算做顺丁橡胶。

20世纪50年代，Ziegler-Natta配位定向聚合理论的实践，促进了顺丁橡胶合成技术的迅速开展。

1956年，美国以AlR3-TiBr4催化体系合成顺丁橡胶。

随后钴系、镍系及稀土系〔钕系〕催化剂相续开展，顺丁橡胶生产能力已仅次于丁苯橡胶，位居合成橡胶各胶种第二。

2013年世界合成橡胶生产者协会统计丁二烯橡胶〔主要为顺丁橡胶〕产能为471.8万吨/年。

我国在上世纪70年代采用自主开发的技术实现了顺丁橡胶工业化生产，采用的是镍系催化剂，其生产技术一直处于世界先进水平行列。

、中国石油和一些民企均拥有镍系顺丁橡胶生产装置，2011年总产能达66万吨/年，产品销往世界各国。

未来几年，我国镍系顺丁橡胶产能将进一步扩大，预计我国镍系顺丁橡胶产能将超过100万吨/年。

稀土顺丁橡胶因其优异的性能被视为镍系顺丁橡胶的升级品种，逐渐被工业界所重视。

稀土顺丁橡胶与镍系顺丁橡胶相比具有较高的弹性、较好的拉伸性能、较低的生热和滚动阻力以及优异的耐磨耗和抗疲劳等物理机械性能，符合高性能轮胎在高速、节能、平安、环保等方面开展的需要，常用于高性能绿色轮胎。

顺丁橡胶的生产工艺
顺丁橡胶是一种重要的合成橡胶，其生产工艺主要包括以下几个步骤：原料准备、聚合反应、混炼、成型和硫化。

首先是原料准备阶段。

顺丁橡胶的主要原料是丁二烯，需要对丁二烯进行提纯和净化处理，以确保所得到的橡胶质量稳定。

同时，还需要准备其他辅助原料，如活化剂、稳定剂等。

接下来是聚合反应阶段。

将净化后的丁二烯与活化剂加入到聚合反应器中，并控制温度和压力等条件，使丁二烯进行聚合反应，形成顺丁橡胶的聚合体。

聚合反应过程需要严格控制反应时间和反应的温度和压力，以确保聚合物的质量和分子量的一致性。

混炼是接下来的工艺步骤。

在混炼机中，将聚合反应得到的顺丁橡胶与其他添加剂进行混合，如增塑剂、抗老剂等。

通过机械切割和翻炼的过程，将各种添加剂和橡胶均匀地混合在一起，形成均一的橡胶混炼胶料。

混炼完成后，胶料需要进行成型。

将混炼得到的橡胶料送入挤出机或密炼机，经过加热和挤压等工艺操作，将橡胶料形成所需的形状，如片状、块状或条状等。

成型过程需要控制温度和压力等参数，以确保最终产品的尺寸和质量。

最后一步是硫化。

将成型后的顺丁橡胶制品放入硫化蒸箱中进行硫化处理。

在高温和一定的硫化剂存在下，橡胶分子之间的交联反应发生，使橡胶制品的力学性能和耐热性得到提高。

硫
化过程需要严格控制硫化温度和时间，以确保橡胶制品的质量和性能。

综上所述，顺丁橡胶的生产工艺包括原料准备、聚合反应、混炼、成型和硫化等步骤。

每个步骤都需要严格控制工艺参数，以确保橡胶产品的质量和性能。

顺丁橡胶的生产工艺及技术进展顺丁橡胶以丁二烯为单体，采用不同催化剂和聚合方法合成。

目前世界上顺丁橡胶生产大部分采用溶液聚合法。

催化剂类型的选择与配制是顺丁橡胶生产的关键，它决定工艺过程、聚合速度、聚合物的微观结构和橡胶的性能等。

目前生产采用的催化剂主要有镍系、钛系、钴系、锂系、稀土钕系等。

不同催化体系顺丁橡胶的生产工艺各有特点，但大体相似，以连续溶液聚合为主，主要工序有：①催化剂、终止剂和防老剂的配制和计量；②丁二烯的聚合；③胶液的凝聚；④后处理，橡胶的脱水和干燥；⑤单体、溶剂的回收和精制。

图2.1 溶液聚合法生产顺丁橡胶流程图催化剂经配制、陈化后，与单体丁二烯、溶剂抽一起进入聚合装置，在此合成顺丁橡胶。

胶液在进入凝聚工序前加入终止剂和防老剂。

胶液用水蒸汽凝聚后，橡胶成颗粒状与水一起输送到脱水、干燥工序。

干燥后的生胶包装后去成品仓库。

在凝聚工序用水蒸汽蒸出的溶剂油和丁二烯经回收精制后循环使用。

2.1 顺丁橡胶的生产工艺2.1.1聚合2.1.1.1 聚合溶剂…2.1.1.2 终止剂…2.1.2 凝聚…2.1.3 回收回收是顺丁橡胶生产一个不可缺少的环节，采用的是多塔分离，为节省能源，齐鲁石化公司顺丁橡胶回收工艺优化改造为三塔流程(脱水塔、丁二烯塔、脱重塔)，降低了回收能耗。

独山子石化为了解决丁二烯塔堵塞问题，将塔内溢流堰进行改造，成功解决了该难题。

而国外由于聚合溶剂是单一组分或混合组分，分离较为容易，塔数少，耗能低。

2.2 顺丁橡胶的生产技术研究低顺式顺丁橡胶最早由美国费尔斯通轮胎和橡胶公司于1955年开发，1961年投产，催化剂为丁基锂；中顺式顺丁橡胶首先由美国菲利浦石油公司开发(1956)，并于1960年由美国合成橡胶公司建厂投产，催化剂是四碘化钛-三烷基铝；高顺式顺丁橡胶可用钴系（一氯二烷基铝-钴盐）和镍系（环烷酸镍-三烷基铝－三氟化硼乙醚络合物）催化剂进行生产。

钴系催化剂由意大利蒙特卡蒂尼公司开发并投产（1963），而镍系催化剂则是由日本合成橡胶公司采用桥石轮胎公司的技术于1965年工业化的。

顺丁橡胶生产工艺第三节顺丁橡胶生产工艺顺丁橡胶（BR）：以13-丁二烯为单体，经配位聚合而得到的高顺式聚丁二烯高分子弹性体。

一、主要原料1.单体单体1，3-丁二烯2.引发剂Li系→组成简单，活性高、用量少，易控制，加工性能差。

Ti系→产物为线型结构，Rp快，相对分子质量分布窄，加工性能不好。

Co系→→支化度高较好，顺式含量高，相对分子质量分布较宽，易于加工。

Ni系→→可提高单体浓度和聚合温度，国内多采用。

Ni系引发剂组成：主引发剂→环烷酸镍Ni(OOCR)2助引发剂→三异丁基铝Al(i-C4H9)3，外观浅黄透明，无悬浮物第三组分→三氟化硼乙醚络合物BF3OC2H53.溶剂溶剂：苯、甲苯、甲苯-庚烷、溶剂油（简称C6油或抽余油）等↓要求是馏程60～90℃，碘值＜0.2g/100g，水值＜20mg/kg。

影响：造成聚合体系的粘度不同，影响传热、搅拌、回收、生产能力等。

4.其他终止剂：乙醇（纯度95%，含水5%，恒沸点78.2℃，相对密度0.81）防老剂：2，6-二叔丁基-4-甲基苯酚（简称264）熔点69～71℃，游离甲酚＜0.04%，灰分＜0.03%，油溶性合格。

二、原理与工艺1.聚合原理与方法配位聚合采用连续式溶液聚合法。

2.顺丁橡胶生产工艺（1）生产工艺配方与聚合条件①工艺配方；丁油浓度12～15g/ml镍/丁≤2.0×10－5铝/丁≤1.0×10－4硼/丁≤2.0×10－4铝/硼＞0.25醇/铝6铝/镍3～8防老剂/丁0.79%～1.0%聚合温度：首釜＜95℃，末釜＜100℃聚合压力：＜0.45Mpa转化率：＞85%收率：＞95%每吨胶消耗丁二烯： 1.045t②聚合条件的确定1/单体浓度门尼粘度是生产控制的主要指标，一般控制在（45～50）±5左右。

2/引发剂的陈化方式→引发剂的活性有很大影响陈化方式：三元陈化→（Ni、B、Al分别配制成溶液，再按一定次序加入）双二元陈化→（将Al分成一半，分别与Ni、Al组分混合陈化）稀硼单加→（将Ni、Al混合陈化，B配制成溶液后直接加入聚合釜）→应用最多一种方式3/溶剂的选择甲苯的溶解能力最好，但搅拌不利。
