【结构设计】“楼层位移比”和“层间位移角”解析

关于“楼层位移比”和“层间位移角”问题结构2009-08-02 23:30:53 阅读1481 评论0 字号大中小订阅常有人问起“楼层位移比”和“层间位移角”的相关问题此处一并答复1、“楼层位移比” 1定义——“楼层位移比”指楼层的最大弹性水平位移或层间位移与楼层两端弹性水平位移或层间位移平均值的比值2目的——限制结构的扭转3计算要求——考虑偶然偏心注意不考虑双向地震。

2、“层间位移角” 1定义——按弹性方法计算的楼层层间最大位移与层高之比2目的——控制结构的侧向刚度3计算要求——不考虑偶然偏心不考虑双向地震。

3、综合说明1现行规范通过两个途径实现对结构扭转和侧向刚度的控制即通过对“扭转位移比”的控制达到限制结构扭转的目的通过对“层间位移角”的控制达到限制结构最小侧向刚度的目的。

2对“层间位移角”的限制是宏观的。

“层间位移角”计算时只需考虑结构自身的扭转藕联无需考虑偶然偏心及双向地震。

3双向地震作用计算本质是对抗侧力构件承载力的一种放大属于承载能力计算范畴不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4常有单位要求按双向地震作用计算控制“扭转位移比”和“层间位移角”这是没有依据的。

但对特别重要或特别复杂的结构作为一种高于规范标准的性能设计要求也有它一定的合理性。

4、相关索引1江苏省房屋建筑工程抗震设防审查细则第5.1.3条规定先计算在刚性楼板、偶然偏心情况下的扭转位移比当扭转位移比大于等于1.2时分别按偶然偏心和双向地震计算再取最不利的扭转位移比进行扭转不规则判别。

博主提示请注意这是很严格的要求。

2复杂高层建筑结构设计徐培福主编第195页图7.1.7先按不考虑偶然偏心计算扭转位移比根据计算结果分两种情况分别计算一是当扭转位移比小于1.2时按偶然偏心计算二是当扭转位移比大于等于1.2时按双向地震计算。

再根据两次计算结果取不利情况对结构的扭转不规则进行判别。

博主提示请注意这里对采用双向地震的判别是比1放松许多注意这里的规定都是对复杂高层建筑而言的对一般工程原则上不需要进行这样严格的判别。

关于“楼层位移比”和“层间位移角”问题结构 2009-08-02 23:30:53 阅读1481 评论0 字号：大中小订阅常有人问起“楼层位移比”和“层间位移角”的相关问题，此处一并答复：1、“楼层位移比”1）定义——“楼层位移比”指：楼层的最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均值的比值；2）目的——限制结构的扭转；3）计算要求——考虑偶然偏心（注意：不考虑双向地震）。

2、“层间位移角”1）定义——按弹性方法计算的楼层层间最大位移与层高之比；2）目的——控制结构的侧向刚度；3）计算要求——不考虑偶然偏心，不考虑双向地震。

3、综合说明：1）现行规范通过两个途径实现对结构扭转和侧向刚度的控制，即通过对“扭转位移比”的控制，达到限制结构扭转的目的；通过对“层间位移角”的控制，达到限制结构最小侧向刚度的目的。

2）对“层间位移角”的限制是宏观的。

“层间位移角”计算时只需考虑结构自身的扭转藕联，无需考虑偶然偏心及双向地震。

3）双向地震作用计算，本质是对抗侧力构件承载力的一种放大，属于承载能力计算范畴，不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4）常有单位要求按双向地震作用计算控制“扭转位移比”和“层间位移角”，这是没有依据的。

但对特别重要或特别复杂的结构，作为一种高于规范标准的性能设计要求也有它一定的合理性。

4、相关索引1）江苏省房屋建筑工程抗震设防审查细则第5.1.3条规定：先计算在刚性楼板、偶然偏心情况下的扭转位移比，当扭转位移比大于等于1.2时，分别按偶然偏心和双向地震计算，再取最不利的扭转位移比进行扭转不规则判别。

（博主提示：请注意，这是很严格的要求）。

2）复杂高层建筑结构设计（徐培福主编）第195页，图7.1.7，先按不考虑偶然偏心计算扭转位移比，根据计算结果分两种情况分别计算，一是，当扭转位移比小于1.2时，按偶然偏心计算；二是，当扭转位移比大于等于1.2时，按双向地震计算。

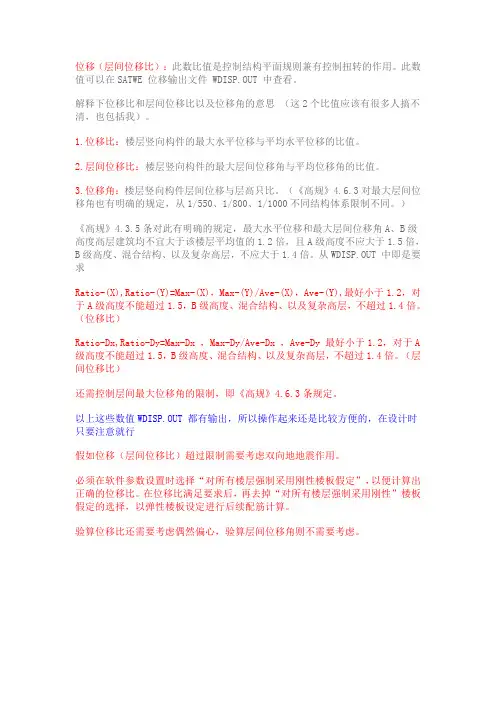

位移（层间位移比）：此数比值是控制结构平面规则兼有控制扭转的作用。

此数值可以在SATWE 位移输出文件 WDISP.OUT 中查看。

解释下位移比和层间位移比以及位移角的意思（这2个比值应该有很多人搞不清，也包括我）。

1.位移比：楼层竖向构件的最大水平位移与平均水平位移的比值。

2.层间位移比：楼层竖向构件的最大层间位移角与平均位移角的比值。

3.位移角：楼层竖向构件层间位移与层高只比。

（《高规》4.6.3对最大层间位移角也有明确的规定，从1/550、1/800、1/1000不同结构体系限制不同。

）《高规》4.3.5条对此有明确的规定，最大水平位移和最大层间位移角A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍，且A级高度不应大于1.5倍，B级高度、混合结构、以及复杂高层，不应大于1.4倍。

从WDISP.OUT 中即是要求Ratio-(X),Ratio-(Y)=Max-(X)，Max-(Y)/Ave-(X)，Ave-(Y),最好小于1.2，对于A级高度不能超过1.5，B级高度、混合结构、以及复杂高层，不超过1.4倍。

（位移比）Ratio-Dx,Ratio-Dy=Max-Dx ，Max-Dy/Ave-Dx ，Ave-Dy 最好小于1.2，对于A 级高度不能超过1.5，B级高度、混合结构、以及复杂高层，不超过1.4倍。

（层间位移比）还需控制层间最大位移角的限制，即《高规》4.6.3条规定。

以上这些数值WDISP.OUT 都有输出，所以操作起来还是比较方便的，在设计时只要注意就行假如位移（层间位移比）超过限制需要考虑双向地地震作用。

必须在软件参数设置时选择“对所有楼层强制采用刚性楼板假定”，以便计算出正确的位移比。

在位移比满足要求后，再去掉“对所有楼层强制采用刚性”楼板假定的选择，以弹性楼板设定进行后续配筋计算。

验算位移比还需要考虑偶然偏心，验算层间位移角则不需要考虑。

关于“楼层位移比”和“层间位移角”问题结构2009-08-02 23:30:53 阅读1481 评论0 字号大中小订阅常有人问起“楼层位移比”和“层间位移角”的相关问题此处一并答复1、“楼层位移比” 1定义——“楼层位移比”指楼层的最大弹性水平位移或层间位移与楼层两端弹性水平位移或层间位移平均值的比值2目的——限制结构的扭转3计算要求——考虑偶然偏心注意不考虑双向地震。

2、“层间位移角” 1定义——按弹性方法计算的楼层层间最大位移与层高之比2目的——控制结构的侧向刚度3计算要求——不考虑偶然偏心不考虑双向地震。

3、综合说明1现行规范通过两个途径实现对结构扭转和侧向刚度的控制即通过对“扭转位移比”的控制达到限制结构扭转的目的通过对“层间位移角”的控制达到限制结构最小侧向刚度的目的。

2对“层间位移角”的限制是宏观的。

“层间位移角”计算时只需考虑结构自身的扭转藕联无需考虑偶然偏心及双向地震。

3双向地震作用计算本质是对抗侧力构件承载力的一种放大属于承载能力计算范畴不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4常有单位要求按双向地震作用计算控制“扭转位移比”和“层间位移角”这是没有依据的。

但对特别重要或特别复杂的结构作为一种高于规范标准的性能设计要求也有它一定的合理性。

4、相关索引1江苏省房屋建筑工程抗震设防审查细则第5.1.3条规定先计算在刚性楼板、偶然偏心情况下的扭转位移比当扭转位移比大于等于1.2时分别按偶然偏心和双向地震计算再取最不利的扭转位移比进行扭转不规则判别。

博主提示请注意这是很严格的要求。

2复杂高层建筑结构设计徐培福主编第195页图7.1.7先按不考虑偶然偏心计算扭转位移比根据计算结果分两种情况分别计算一是当扭转位移比小于1.2时按偶然偏心计算二是当扭转位移比大于等于1.2时按双向地震计算。

再根据两次计算结果取不利情况对结构的扭转不规则进行判别。

博主提示请注意这里对采用双向地震的判别是比1放松许多注意这里的规定都是对复杂高层建筑而言的对一般工程原则上不需要进行这样严格的判别。

关于楼层位移比和层间位移角关于楼层位移比和层间位移角1、楼层位移比1）定义楼层位移比指：楼层的最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均值的比值；2）目的限制结构的扭转；3）计算要求考虑偶然偏心（注意：不考虑双向地震）。

2、层间位移角1）定义按弹性方法计算的楼层层间最大位移与层高之比；2）目的控制结构的侧向刚度；3）计算要求不考虑偶然偏心，不考虑双向地震。

3、综合说明：1）现行规范通过两个途径实现对结构扭转和侧向刚度的控制，即通过对扭转位移比的控制，达到限制结构扭转的目的；通过对层间位移角的控制，达到限制结构最小侧向刚度的目的。

2）对层间位移角的限制是宏观的。

层间位移角计算时只需考虑结构自身的扭转藕联，无需考虑偶然偏心及双向地震。

3）双向地震作用计算，本质是对抗侧力构件承载力的一种放大，属于承载能力计算范畴，不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4）常有单位要求按双向地震作用计算控制扭转位移比和层间位移角，这是没有依据的。

但对特别重要或特别复杂的结构，作为一种高于规范标准的性能设计要求也有它一定的合理性。

朱炳寅老师回答问题1：谈到楼层位移比是限制结构的扭转，扭平周期比也是控制结构扭转，一直没有搞清楚二者对于扭转的控制实质上是一致的？还是从不同的角度加以控制？回答：限制楼层位移比是限制结构实际扭转的量值；限制扭转平动周期比，限制的是结构的抗扭能力，扭转周期过大，说明该结构抗扭能力弱（注意，结构不一定有扭转，可能是完全对称的结构），这类结构一旦遭遇意外扭转情况将会导致较大的扭转破坏。

2：多塔结构转换层设置在塔楼内时，该采取何种加强措施？规范条文说明不够详细。

你说的这种情况，属于多重复杂结构，不是采取简单加强措施所能解决的，按建设部【建质2006第220号】文件要求，一般应进行超限审查，建议慎重考虑。

周期比位移比层间位移角与刚性楼板假定 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#结构的位移比、周期比、楼层侧向刚度比都是要求在刚性楼板假定条件下进行的。

层间位移角，对于一般的结构，可以采用刚性楼板的假定；对于有转换层等复杂高层建筑，不宜采用刚性楼板的假定。

而且计算层间位移角时，不考虑偶然偏心，不考虑双向地震。

首先：SATWE参数---对所有楼层强制采用刚性楼板假定：规范规定：高规（2010）5.1.5条：进行高层建筑内力与位移计算时，可假定楼板在其自身平面内为无限刚性。

条文说明：可把楼板视作水平放置的深梁，可近似认为楼板在其自身平面内为无限刚性。

采用这一假设后，结构分析的自由度数目大大减少，使计算过程及计算结果大为简化。

且满足工程精度。

程序实现：选择该项后，程序可以将用户设定的弹性楼板强制为刚性楼板参与计算。

操作要点：1：如果设定了弹性楼板活楼板开大洞，在计算位移、周期等控制参数时，应选择该项，将弹性楼板强制为刚性楼板参与计算，以满足规范要求的计算条件；计算完成后应去掉此项选择，以弹性楼板方式进行配筋和其他计算分析。

?2：如果没有定义弹性板或楼板开大洞，一般不选择此项，避免出现异常情况。

***********************************************************************（1）判断结构的位移比与周期比必须考虑强制刚性楼板：《抗震规范》的条文说明3.4.2，3.4.3指出：对于扭转不规则，按刚性楼板计算，当最大层间位移与其平均值的比值为1.2时，相当于一端为1.0，另一端为1.45；当比值为1.5时，相当于一端为1.0，另一端为3。

《抗震规范》的条文说明隐约透露出了判断结构的位移比应该是基于刚性楼板的假定。

而《抗震规范》的主编王亚勇在《建筑抗震设计规范疑问解答》一书4.2中更是明确指出：在刚性楼板假定条件下，当计算小震作用的楼层最大弹性水平位移（或层间位移）值与该楼层两端弹性水平位移（或层间位移）平均值的比值大于1.2时，判断为扭转不规则；当比值接近1.5时，判断为特别不规则；当比值大于1.5时，一般判断为严重不规则。

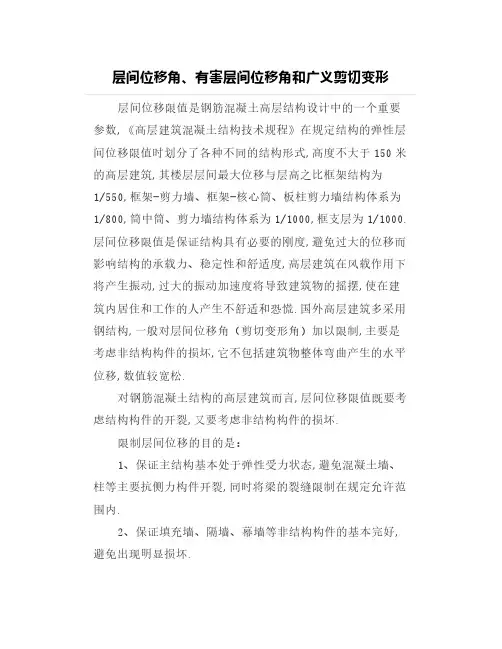

层间位移角、有害层间位移角和广义剪切变形层间位移限值是钢筋混凝土高层结构设计中的一个重要参数,《高层建筑混凝土结构技术规程》在规定结构的弹性层间位移限值时划分了各种不同的结构形式,高度不大于150米的高层建筑,其楼层层间最大位移与层高之比框架结构为1/550,框架-剪力墙、框架-核心筒、板柱剪力墙结构体系为1/800,筒中筒、剪力墙结构体系为1/1000,框支层为1/1000.层间位移限值是保证结构具有必要的刚度,避免过大的位移而影响结构的承载力、稳定性和舒适度,高层建筑在风载作用下将产生振动,过大的振动加速度将导致建筑物的摇摆,使在建筑内居住和工作的人产生不舒适和恐慌.国外高层建筑多采用钢结构,一般对层间位移角（剪切变形角）加以限制,主要是考虑非结构构件的损坏,它不包括建筑物整体弯曲产生的水平位移,数值较宽松.对钢筋混凝土结构的高层建筑而言,层间位移限值既要考虑结构构件的开裂,又要考虑非结构构件的损坏.限制层间位移的目的是：1、保证主结构基本处于弹性受力状态,避免混凝土墙、柱等主要抗侧力构件开裂,同时将梁的裂缝限制在规定允许范围内.2、保证填充墙、隔墙、幕墙等非结构构件的基本完好,避免出现明显损坏.高层建筑结构是按弹性阶段进行设计的,地震按小震考虑,风按50年一遇风压标准,结构构件的刚度采用弹性阶段的刚度；内力与位移分析不考虑弹塑性变形.有三种不同的层间位移变形参数：层间位移角、有害层间位移角和广义剪切变形.层间变形传统上以层间位移角表示,它反映剪切型结构的受力特征较为合理,但与弯曲型或弯剪型结构的受力特征的相关性较差.有害层间位移角主要用来反映剪力墙等弯曲型结构的受力特征,对整个楼盖的变形采用了平截面假定.高层或超高层建筑多为弯剪型结构,一方面构件的变形中存在与受力不相关的楼盖刚性转动成分,另一方面整个楼盖的变形不符合平截面假定,即存在楼盖的竖向翘曲变形.广义剪切变形的实质是将层间位移角中剪力墙、框架和连梁区格各自不同的刚性位移（转动）部分去除,剩下部分则是受力引起的变形,即是对层间位移角的“去伪存真”.区格的广义剪切变形中包括弯曲变形和剪切变形.与弹性力学中剪切变形的定义相似.将一个楼层划分为剪力墙、框架和连梁三类不同的区格后,由于三类区格下楼盖的转动各不相同,在相同的层间位移角下不同区格的广义剪切变形也不相同.同时,因为将空间结构划分为平面区格,可用不同位置的实际位移计算广义剪切变形,则既可以考虑侧向位移的影响,也可考虑楼盖扭转变形的影响.最大层间位移角一般位于建筑物的中上部位,与受力相关性较差；剪力墙区格的最大广义剪切变形一般位于建筑物的底部或加强层附近,框架与连梁区格的最大广义剪切变形一般位于框架梁和连梁内力最大部位,与受力相关性较好.剪力墙区格的最大剪切变形数值远小于最大层间位移角,当层间位移角限制在1/500以内时,剪力墙区格的最大广义剪切变形均小于1/3000.加之超高层结构竖向构件轴压力远大于剪力,墙肢不会出现裂缝,层间变形的限值主要由框架和连梁区格的广义剪切变形允许值控制.限制广义剪切变形在理论上比限制层间位移角合理,但计算较繁琐,对于特别复杂的结构,可用广义剪切变形形式代替层间位移角进行计算和限制.。

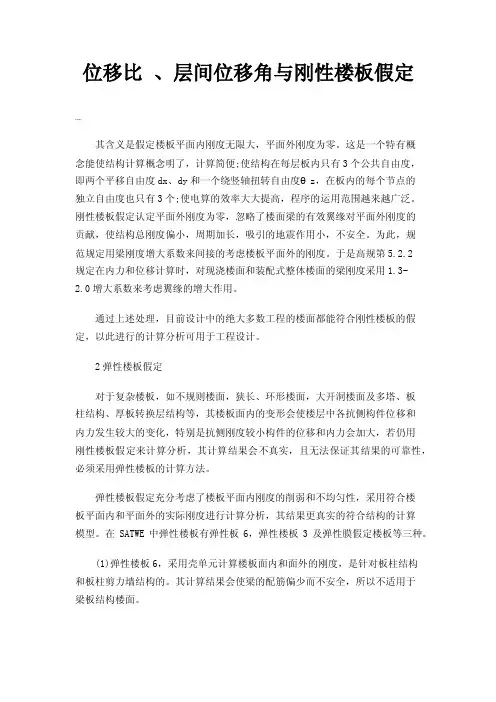

位移比、层间位移角与刚性楼板假定1刚性楼板假定其含义是假定楼板平面内刚度无限大，平面外刚度为零。

这是一个特有概念能使结构计算概念明了，计算简便；使结构在每层板内只有3个公共自由度，即两个平移自由度dx、dy和一个绕竖轴扭转自由度θz，在板内的每个节点的独立自由度也只有3个；使电算的效率大大提高，程序的运用范围越来越广泛。

刚性楼板假定认定平面外刚度为零，忽略了楼面梁的有效翼缘对平面外刚度的贡献，使结构总刚度偏小，周期加长，吸引的地震作用小，不安全。

为此，规范规定用梁刚度增大系数来间接的考虑楼板平面外的刚度。

于是高规第5.2.2规定在内力和位移计算时，对现浇楼面和装配式整体楼面的梁刚度采用1.3-2.0增大系数来考虑翼缘的增大作用。

通过上述处理，目前设计中的绝大多数工程的楼面都能符合刚性楼板的假定，以此进行的计算分析可用于工程设计。

2弹性楼板假定对于复杂楼板，如不规则楼面，狭长、环形楼面，大开洞楼面及多塔、板柱结构、厚板转换层结构等，其楼板面内的变形会使楼层中各抗侧构件位移和内力发生较大的变化，特别是抗侧刚度较小构件的位移和内力会加大，若仍用刚性楼板假定来计算分析，其计算结果会不真实，且无法保证其结果的可靠性，必须采用弹性楼板的计算方法。

弹性楼板假定充分考虑了楼板平面内刚度的削弱和不均匀性，采用符合楼板平面内和平面外的实际刚度进行计算分析，其结果更真实的符合结构的计算模型。

在SATWE中弹性楼板有弹性板6，弹性楼板3及弹性膜假定楼板等三种。

(1)弹性楼板6，采用壳单元计算楼板面内和面外的刚度，是针对板柱结构和板柱剪力墙结构的。

其计算结果会使梁的配筋偏少而不安全，所以不适用于梁板结构楼面。

(2)弹性板3，采用楼板平面内无限刚，平面外刚度按实计算的方法，用厚板弯曲单元进行计算，适用于厚板转换层结构的转换厚板分析计算。

(3)弹性膜，上述两种假定对框架、剪力墙、框-剪、框-筒等结构及空旷的厂房、体育场馆等的复杂形状楼板的计算都不适合，特别是梁配筋的安全性不可靠，从而提出了"弹性膜"假定，它采用平面应力膜单元来真实地计算楼板的平面内刚度，而不是无限刚。

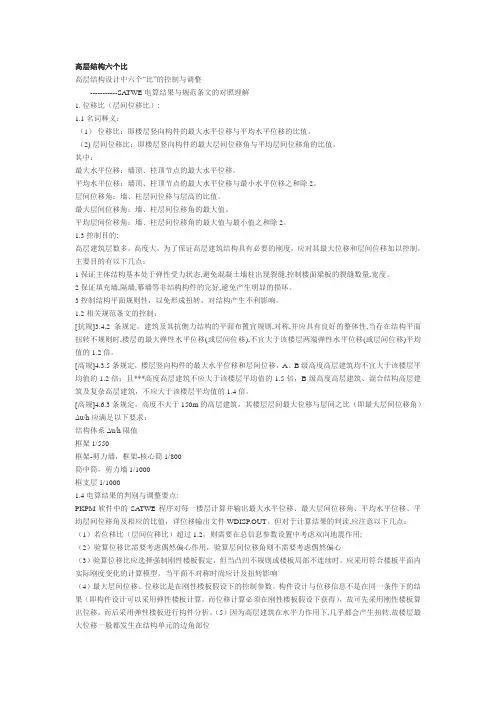

高层结构六个比高层结构设计中六个“比”的控制与调整-----------SA TWE电算结果与规范条文的对照理解1. 位移比（层间位移比）:1.1 名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2) 层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

1.3 控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1 保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2 保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3控制结构平面规则性，以免形成扭转，对结构产生不利影响。

1.2 相关规范条文的控制：[抗规]3.4.2条规定，建筑及其抗侧力结构的平面布置宜规则,对称,并应具有良好的整体性,当存在结构平面扭转不规则时,楼层的最大弹性水平位移(或层间位移),不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

[高规]4.3.5条规定，楼层竖向构件的最大水平位移和层间位移，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且***高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

[高规]4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/10001.4 电算结果的判别与调整要点:PKPM软件中的SA TWE程序对每一楼层计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值，详位移输出文件WDISP.OUT。

位移比、层间位移角与刚性楼板假定其含义是假定楼板平面内刚度无限大，平面外刚度为零。

这是一个特有概念能使结构计算概念明了，计算简便;使结构在每层板内只有3个公共自由度，即两个平移自由度dx、dy和一个绕竖轴扭转自由度θz，在板内的每个节点的独立自由度也只有3个;使电算的效率大大提高，程序的运用范围越来越广泛。

刚性楼板假定认定平面外刚度为零，忽略了楼面梁的有效翼缘对平面外刚度的贡献，使结构总刚度偏小，周期加长，吸引的地震作用小，不安全。

为此，规范规定用梁刚度增大系数来间接的考虑楼板平面外的刚度。

于是高规第5.2.2规定在内力和位移计算时，对现浇楼面和装配式整体楼面的梁刚度采用1.3-2.0增大系数来考虑翼缘的增大作用。

通过上述处理，目前设计中的绝大多数工程的楼面都能符合刚性楼板的假定，以此进行的计算分析可用于工程设计。

2弹性楼板假定对于复杂楼板，如不规则楼面，狭长、环形楼面，大开洞楼面及多塔、板柱结构、厚板转换层结构等，其楼板面内的变形会使楼层中各抗侧构件位移和内力发生较大的变化，特别是抗侧刚度较小构件的位移和内力会加大，若仍用刚性楼板假定来计算分析，其计算结果会不真实，且无法保证其结果的可靠性，必须采用弹性楼板的计算方法。

弹性楼板假定充分考虑了楼板平面内刚度的削弱和不均匀性，采用符合楼板平面内和平面外的实际刚度进行计算分析，其结果更真实的符合结构的计算模型。

在SATWE中弹性楼板有弹性板6，弹性楼板3及弹性膜假定楼板等三种。

(1)弹性楼板6，采用壳单元计算楼板面内和面外的刚度，是针对板柱结构和板柱剪力墙结构的。

其计算结果会使梁的配筋偏少而不安全，所以不适用于梁板结构楼面。

(2)弹性板3，采用楼板平面内无限刚，平面外刚度按实计算的方法，用厚板弯曲单元进行计算，适用于厚板转换层结构的转换厚板分析计算。

(3)弹性膜，上述两种假定对框架、剪力墙、框-剪、框-筒等结构及空旷的厂房、体育场馆等的复杂形状楼板的计算都不适合，特别是梁配筋的安全性不可靠，从而提出了"弹性膜"假定，它采用平面应力膜单元来真实地计算楼板的平面内刚度，而不是无限刚。

楼层位移比和层间位移角1、“楼层位移比”1）定义——“楼层位移比”指：楼层的最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均值的比值；2）目的——限制结构的扭转；3）计算要求——考虑偶然偏心（注意：不考虑双向地震）。

2、“层间位移角”1）定义——按弹性方法计算的楼层层间最大位移与层高之比；2）目的——控制结构的侧向刚度；3）计算要求——不考虑偶然偏心，不考虑双向地震。

3、综合说明：1）现行规范通过两个途径实现对结构扭转和侧向刚度的控制，即通过对“楼层位移比”的控制，达到限制结构扭转的目的；通过对“层间位移角”的控制，达到限制结构最小侧向刚度的目的。

2）对“层间位移角”的限制是宏观的。

“层间位移角”计算时只需考虑结构自身的扭转藕联，无需考虑偶然偏心及双向地震。

3）双向地震作用计算，本质是对抗侧力构件承载力的一种放大，属于承载能力计算范畴，不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4）常有单位要求按双向地震作用计算控制“楼层位移比”和“层间位移角”，这是没有依据的。

但对特别重要或特别复杂的结构，作为一种高于规范标准的性能设计要求也有它一定的合理性。

位移比---位移比的大小反映了结构的扭转效应，同周期比的概念一样都是为了控制建筑的扭转效应提出的控制参数。

（在高归4.3.5条中位移比和周期比是同时提出的）B 规范条文抗规第3.4.3.1条规定：平面不规则而竖向规则的建筑结构，应采用空间结构计算模型，并应符合下列要求：1)扭转不规则时，应计及扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍；新高规的4.3.5条规定，在考虑质量偶然偏心影响的地震作用下，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

层间位移比,规范篇一：位移比与层间位移角位移（层间位移比）：此数比值是控制结构平面规则兼有控制扭转的作用。

此数值可以在SATWE 位移输出文件WDISP.OUT 中查看。

解释下位移比和层间位移比以及位移角的意思（这2个比值应该有很多人搞不清，也包括我）。

1.位移比：楼层竖向构件的最大水平位移与平均水平位移的比值。

2.层间位移比：楼层竖向构件的最大层间位移角与平均位移角的比值。

3.位移角：楼层竖向构件层间位移与层高只比。

（《高规》4.6.3对最大层间位移角也有明确的规定，从1/550、1/800、1/1000不同结构体系限制不同。

）《高规》4.3.5条对此有明确的规定，最大水平位移和最大层间位移角A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍，且A级高度不应大于1.5倍，B级高度、混合结构、以及复杂高层，不应大于1.4倍。

从WDISP.OUT 中即是要求Ratio-(X),Ratio-(Y)=Max-(X)，Max-(Y)/Ave-(X)，Ave-(Y),最好小于1.2，对于A级高度不能超过1.5，B级高度、混合结构、以及复杂高层，不超过1.4倍。

（位移比）Ratio-Dx,Ratio-Dy=Max-Dx ，Max-Dy/Ave-Dx ，Ave-Dy 最好小于1.2，对于A级高度不能超过1.5，B级高度、混合结构、以及复杂高层，不超过1.4倍。

（层间位移比）还需控制层间最大位移角的限制，即《高规》4.6.3条规定。

以上这些数值WDISP.OUT都有输出，所以操作起来还是比较方便的，在设计时只要注意就行假如位移（层间位移比）超过限制需要考虑双向地地震作用。

必须在软件参数设置时选择“对所有楼层强制采用刚性楼板假定”，以便计算出正确的位移比。

在位移比满足要求后，再去掉“对所有楼层强制采用刚性”楼板假定的选择，以弹性楼板设定进行后续配筋计算。

验算位移比还需要考虑偶然偏心，验算层间位移角则不需要考虑。

位移比、层间位移角与刚性楼板假定1刚性楼板假定其含义是假定楼板平面内刚度无限大，平面外刚度为零。

这是一个特有概念能使结构计算概念明了，计算简便；使结构在每层板内只有3个公共自由度，即两个平移自由度dx、dy和一个绕竖轴扭转自由度θz，在板内的每个节点的独立自由度也只有3个；使电算的效率大大提高，程序的运用范围越来越广泛。

刚性楼板假定认定平面外刚度为零，忽略了楼面梁的有效翼缘对平面外刚度的贡献，使结构总刚度偏小，周期加长，吸引的地震作用小，不安全。

为此，规范规定用梁刚度增大系数来间接的考虑楼板平面外的刚度。

于是高规第5.2.2规定在内力和位移计算时，对现浇楼面和装配式整体楼面的梁刚度采用1.3-2.0增大系数来考虑翼缘的增大作用。

通过上述处理，目前设计中的绝大多数工程的楼面都能符合刚性楼板的假定，以此进行的计算分析可用于工程设计。

2弹性楼板假定对于复杂楼板，如不规则楼面，狭长、环形楼面，大开洞楼面及多塔、板柱结构、厚板转换层结构等，其楼板面内的变形会使楼层中各抗侧构件位移和内力发生较大的变化，特别是抗侧刚度较小构件的位移和内力会加大，若仍用刚性楼板假定来计算分析，其计算结果会不真实，且无法保证其结果的可靠性，必须采用弹性楼板的计算方法。

弹性楼板假定充分考虑了楼板平面内刚度的削弱和不均匀性，采用符合楼板平面内和平面外的实际刚度进行计算分析，其结果更真实的符合结构的计算模型。

在SATWE中弹性楼板有弹性板6，弹性楼板3及弹性膜假定楼板等三种。

(1)弹性楼板6，采用壳单元计算楼板面内和面外的刚度，是针对板柱结构和板柱剪力墙结构的。

其计算结果会使梁的配筋偏少而不安全，所以不适用于梁板结构楼面。

(2)弹性板3，采用楼板平面内无限刚，平面外刚度按实计算的方法，用厚板弯曲单元进行计算，适用于厚板转换层结构的转换厚板分析计算。

(3)弹性膜，上述两种假定对框架、剪力墙、框-剪、框-筒等结构及空旷的厂房、体育场馆等的复杂形状楼板的计算都不适合，特别是梁配筋的安全性不可靠，从而提出了"弹性膜"假定，它采用平面应力膜单元来真实地计算楼板的平面内刚度，而不是无限刚。

1、“楼层位移比”1）定义——“楼层位移比”指：楼层的最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均值的比值；2）目的——限制结构的扭转；3）计算要求——考虑偶然偏心（注意：不考虑双向地震）。

2、“层间位移角”1）定义——按弹性方法计算的楼层层间最大位移与层高之比；2）目的——控制结构的侧向刚度；3）计算要求——不考虑偶然偏心，不考虑双向地震。

3、综合说明：1）现行规范通过两个途径实现对结构扭转和侧向刚度的控制，即通过对“扭转位移比”的控制，达到限制结构扭转的目的；通过对“层间位移角”的控制，达到限制结构最小侧向刚度的目的。

2）对“层间位移角”的限制是宏观的。

“层间位移角”计算时只需考虑结构自身的扭转藕联，无需考虑偶然偏心及双向地震。

3）双向地震作用计算，本质是对抗侧力构件承载力的一种放大，属于承载能力计算范畴，不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4）常有单位要求按双向地震作用计算控制“扭转位移比”和“层间位移角”，这是没有依据的。

但对特别重要或特别复杂的结构，作为一种高于规范标准的性能设计要求也有它一定的合理性。

4、相关索引1）江苏省房屋建筑工程抗震设防审查细则第5.1.3条规定：先计算在刚性楼板、偶然偏心情况下的扭转位移比，当扭转位移比大于等于1.2时，分别按偶然偏心和双向地震计算，再取最不利的扭转位移比进行扭转不规则判别。

（博主提示：请注意，这是很严格的要求）。

2）复杂高层建筑结构设计（徐培福主编）第195页，图7.1.7，先按不考虑偶然偏心计算扭转位移比，根据计算结果分两种情况分别计算，一是，当扭转位移比小于1.2时，按偶然偏心计算；二是，当扭转位移比大于等于1.2时，按双向地震计算。

再根据两次计算结果取不利情况对结构的扭转不规则进行判别。

（博主提示：请注意，这里对采用双向地震的判别是比1）放松许多，注意，这里的规定都是对复杂高层建筑而言的，对一般工程，原则上不需要进行这样严格的判别）。

“楼层位移比”和“层间位移角”解析关于“楼层位移比”和“层间位移角”,很多人会迷糊,这里做详细说明：1、“楼层位移比”1）定义——“楼层位移比”指：楼层的最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均值的比值；2）目的——限制结构的扭转；3）计算要求——考虑偶然偏心（注意：不考虑双向地震）.2、“层间位移角”1）定义——按弹性方法计算的楼层层间最大位移与层高之比；2）目的——控制结构的侧向刚度；3）计算要求——不考虑偶然偏心,不考虑双向地震.3、综合说明：1）现行规范通过两个途径实现对结构扭转和侧向刚度的控制,即通过对“扭转位移比”的控制,达到限制结构扭转的目的；通过对“层间位移角”的控制,达到限制结构最小侧向刚度的目的.2）对“层间位移角”的限制是宏观的.“层间位移角”计算时只需考虑结构自身的扭转藕联,无需考虑偶然偏心及双向地震.3）双向地震作用计算,本质是对抗侧力构件承载力的一种放大,属于承载能力计算范畴,不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断.4）常有单位要求按双向地震作用计算控制“扭转位移比”和“层间位移角”,这是没有依据的.但对特别重要或特别复杂的结构,作为一种高于规范标准的性能设计要求也有它一定的合理性.4、相关索引1）江苏省房屋建筑工程抗震设防审查细则第5.1.3条规定：先计算在刚性楼板、偶然偏心情况下的扭转位移比,当扭转位移比大于等于1.2时,分别按偶然偏心和双向地震计算,再取最不利的扭转位移比进行扭转不规则判别.（博主提示：请注意,这是很严格的要求）.2）复杂高层建筑结构设计（徐培福主编）第195页,图7.1.7,先按不考虑偶然偏心计算扭转位移比,根据计算结果分两种情况分别计算,一是,当扭转位移比小于1.2时,按偶然偏心计算；二是,当扭转位移比大于等于1.2时,按双向地震计算.再根据两次计算结果取不利情况对结构的扭转不规则进行判别.（博主提示：请注意,这里对采用双向地震的判别是比1）放松许多,注意,这里的规定都是对复杂高层建筑而言的,对一般工程,原则上不需要进行这样严格的判别）.。

第六章位移比2014.7.17一、定义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2) 层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移：墙、柱层间位移的最大值。

平均层间位移：墙、柱层间位移的最大值与最小值之和除2。

二、计算公式：△μ/h三、控制目的：主要为限制构平面布置的不规则性，以避免产生过大的偏心而导致构产生较大的扭转效应。

高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3.控制结构平面规则性，以免形成扭转，对结构产生不利影响。

四、规范要求：①《抗规》3.4.3条规定:②《抗规》3.4.4条规定:间位移远小于规范限值时，可适当放宽；③《高规》3.4.5条规定：④《高规》3.7.3条规定：五、SATWE中怎么看：WDISP.OUT文件六、超了怎么办：PKPM软件中的SATWE程序对每一楼层计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值，详位移输出文件WDISP.OUT。

但对于计算结果的判读,应注意以下几点：（1）若位移比（层间位移比）超过1.2，则需要在总信息参数设置中考虑双向地震作用;（2）验算位移比需要考虑偶然偏心作用，验算层间位移角则不需要考虑偶然偏心（3）验算位移比应选择强制刚性楼板假定，但当凸凹不规则或楼板局部不连续时，应采用符合楼板平面内实际刚度变化的计算模型，当平面不对称时尚应计及扭转影响（4）最大层间位移、位移比是在刚性楼板假设下的控制参数。

结构位移，周期控制默认分类2010-04-09 14:58:30 阅读58 评论0 字号：大中小1. 位移比（层间位移比）:1.1 名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2) 层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

1.3 控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1 保证主体结构基本处于弹性受力状态，避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。

2 保证填充墙，隔墙，幕墙等非结构构件的完好，避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

1.2 相关规范条文的控制：[抗规]3.4.2条规定，建筑及其抗侧力结构的平面布置宜规则，对称，并应具有良好的整体性，当存在结构平面扭转不规则时，楼层的最大弹性水平位移(或层间位移)，不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

[高规]4.3.5条规定，楼层竖向构件的最大水平位移和层间位移，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

[高规]4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架1/550框架-剪力墙，框架-核心筒1/800筒中筒，剪力墙1/1000框支层1/10001.4 电算结果的判别与调整要点:PKPM软件中的SATWE程序对每一楼层计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值，详位移输出文件WDISP.OUT。
