【结构设计】“层间位移角”和“楼层位移比”的问题分析

关于“楼层位移比”和“层间位移角”问题结构 2009-08-02 23:30:53 阅读1481 评论0 字号：大中小订阅常有人问起“楼层位移比”和“层间位移角”的相关问题，此处一并答复：1、“楼层位移比”1）定义——“楼层位移比”指：楼层的最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均值的比值；2）目的——限制结构的扭转；3）计算要求——考虑偶然偏心（注意：不考虑双向地震）。

2、“层间位移角”1）定义——按弹性方法计算的楼层层间最大位移与层高之比；2）目的——控制结构的侧向刚度；3）计算要求——不考虑偶然偏心，不考虑双向地震。

3、综合说明：1）现行规范通过两个途径实现对结构扭转和侧向刚度的控制，即通过对“扭转位移比”的控制，达到限制结构扭转的目的；通过对“层间位移角”的控制，达到限制结构最小侧向刚度的目的。

2）对“层间位移角”的限制是宏观的。

“层间位移角”计算时只需考虑结构自身的扭转藕联，无需考虑偶然偏心及双向地震。

3）双向地震作用计算，本质是对抗侧力构件承载力的一种放大，属于承载能力计算范畴，不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4）常有单位要求按双向地震作用计算控制“扭转位移比”和“层间位移角”，这是没有依据的。

但对特别重要或特别复杂的结构，作为一种高于规范标准的性能设计要求也有它一定的合理性。

4、相关索引1）江苏省房屋建筑工程抗震设防审查细则第5.1.3条规定：先计算在刚性楼板、偶然偏心情况下的扭转位移比，当扭转位移比大于等于1.2时，分别按偶然偏心和双向地震计算，再取最不利的扭转位移比进行扭转不规则判别。

（博主提示：请注意，这是很严格的要求）。

2）复杂高层建筑结构设计（徐培福主编）第195页，图7.1.7，先按不考虑偶然偏心计算扭转位移比，根据计算结果分两种情况分别计算，一是，当扭转位移比小于1.2时，按偶然偏心计算；二是，当扭转位移比大于等于1.2时，按双向地震计算。

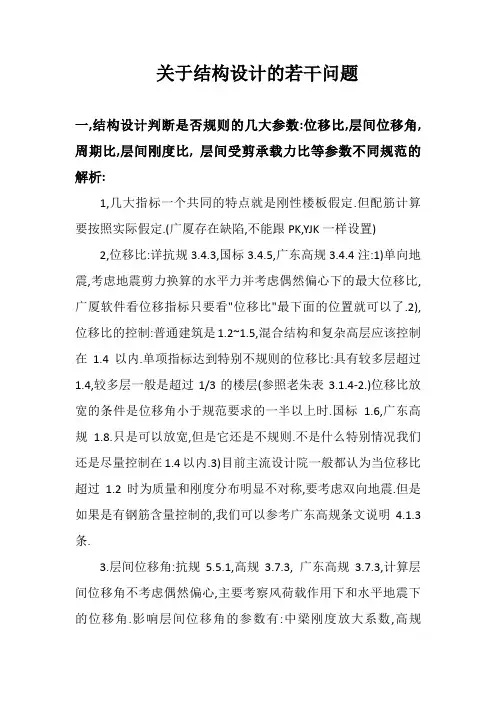

关于结构设计的若干问题一,结构设计判断是否规则的几大参数:位移比,层间位移角,周期比,层间刚度比, 层间受剪承载力比等参数不同规范的解析:1,几大指标一个共同的特点就是刚性楼板假定.但配筋计算要按照实际假定.(广厦存在缺陷,不能跟PK,YJK一样设置) 2,位移比:详抗规3.4.3,国标3.4.5,广东高规3.4.4注:1)单向地震,考虑地震剪力换算的水平力并考虑偶然偏心下的最大位移比,广厦软件看位移指标只要看"位移比"最下面的位置就可以了.2),位移比的控制:普通建筑是1.2~1.5,混合结构和复杂高层应该控制在1.4以内.单项指标达到特别不规则的位移比:具有较多层超过1.4,较多层一般是超过1/3的楼层(参照老朱表3.1.4-2.)位移比放宽的条件是位移角小于规范要求的一半以上时.国标 1.6,广东高规 1.8.只是可以放宽,但是它还是不规则.不是什么特别情况我们还是尽量控制在1.4以内.3)目前主流设计院一般都认为当位移比超过1.2时为质量和刚度分布明显不对称,要考虑双向地震.但是如果是有钢筋含量控制的,我们可以参考广东高规条文说明4.1.3条.3.层间位移角:抗规5.5.1,高规3.7.3, 广东高规3.7.3,计算层间位移角不考虑偶然偏心,主要考察风荷载作用下和水平地震下的位移角.影响层间位移角的参数有:中梁刚度放大系数,高规5.2.2及条文说明和广东高规5.2.2,我们组统一中梁大于800取1.3,小于800的取1.5.周期折减系数,周期折减影响是最大的.连梁刚度算大指标可以不折减,算内力和配筋的折减系数,我们组6.7度区统一取0.7.4.周期比:国标3.4.5,结构扭转为主的第一自振周期与平动为主的第一自振周期的比.,周期比的控制与位移比相似.抗规是没有提及周期比的概念的,所以我们可以理解为其实多层建筑是不考虑周期比的.广东高规也是取消了对周期比的要求,详条文说明3.4.4.关于高层建筑周期比是否要控制,本人的见解是:如果是简单的建筑,比如说方方正正的厂房,如果结构位移比不超过 1.2,其实也就是扭转周期已经很小了, 但是因为厂房刚度相对都比较大,平动周期也很小,也会出现周期比超过90%的现象,这种情况下我们就不调整了,因为调整反而不合理了.不规则的高层建筑我们还是按照国标控制.5.层间刚度比: 1,按照国标计算,在广厦总信息里面自动生成有三种计算方法:1)是等效剪切刚度比(高规 E.0.1),主要考察的是带转换结构的转换层上,下层的刚度比.还有就是考察高层建筑结构嵌固部位的刚度比,当地下室顶板作为嵌固层时,地下一层与首层侧向刚度比不宜小 2.地下一层的刚度可以取塔楼加塔楼以外的三跨不超过20米范围,详国标 5.3.7及条文说明,广东高规5.3.7.这条适用所有的结构. 2),(抗规3.4.3条文说明)(国标3.5.2-1) 楼层侧向刚度=层剪力/层间位移,主要考察多层建筑侧向刚度比和高层建筑的框架结构的侧向刚度比.本层与相邻上层的比值不宜小于0.7,与相邻上部三层刚度的平均值的比值不宜小于0.8.3),修正侧向刚度比(国标3.5.2-2)主要考察框架剪力墙结构,板柱剪力墙结构,剪力墙结构,框架核心筒结构,筒中筒结构.本层与相邻上层的比值不宜小于0.9,当本层层高大于相邻上层层高的1.5倍时,该比值不宜小于1.1;对结构底部嵌固层,该比值不宜小于1.5倍. 2.按广东高规计算, 在广厦总信息里同样生成三种计算方法,其中前两项是一样的,后面一项是按照(广东高规 3.5.2)我对比了一个框架剪力墙结构,第三项国标和广东高规是一样的,但根据广东高规3.5.2条文说明,高层建筑不管是框架结构还是框剪还是剪力墙都只要看这一项就可以了.同样是要求本层与相邻上层的比值不宜小于0.9,当地下室顶板作为计算嵌固层时,首层侧向刚度不宜小于相邻上层的1.5倍.3.当地下室顶板不能满足嵌固要求时,嵌固层往下移,此时,首层可以不满足与上层的刚度比大于 1.5的要求.6.受剪承载力:抗规3.4.3,国标及广东高规3.5.3,层间受剪承载力不宜小于其相邻上层的80%,不应小于其相邻上层受剪承载力的65%.二,参数设置需要注意的问题:1,侧向刚度比不满足的楼层我们一般称为软弱层,受剪承载力不足的楼层我们一般称它为薄弱层,这两种情况根据抗规3.4.4.2,这两种竖向不规则情况多层建筑根据抗规3.4.4.2,刚度不够的均应乘以不小于1.15的地震剪力增大系数.广厦软件会自动考虑.同样的问题高层根据国标或者广东高规3.5.8,需要乘以1.25的增大系数.如果是框架结构软件还是按照默认乘以1.15是不对了,这时候在软件计算时可以将该楼层设置为薄弱层.这样就会自动考虑了.国标及广东高规 3.5.7规定,不宜采用同一层刚度和承载力同时不满足规范要求的高层建筑,如果出现这种问题,处理办法就是调模型.三,对规范的理解:1,国标3.4.8,广东高规3.4.7,楼板大开洞需在洞口周边设置边梁加大板厚及双层双向配筋,这里所说的大开洞是指洞口超过800*800.2.关于抗震等级的问题:国标及广东高规3.9,甲.乙类建筑的中小学及医院按照地方标准一般直接提高一度的抗震烈度采取相应的措施,直接按照提高一度计算.提高的不仅是抗震措施,抗震构造措施还有地震加速度.按照规范普通甲.乙类建筑只需要按照提高1度采取相应措施即提高1度采用相应的抗震措施和抗震构造措施即可.丙类建筑对于Ⅰ类场地,7度及以上地区可以采取降低一度的要求采取抗震构造措施,Ⅲ,Ⅳ类场地7度半及8度半地区宜分别按照8度及9度采取抗震构造措施.房屋的抗震设防类别影响房屋的抗震措施及抗震构造措施,房屋的场地类别只影响房屋的抗震构造措施.3,对风荷载敏感的高层建筑,承载力设计时应按基本风压的1.1倍考虑,这里要注意的是承载力设计指的是钢筋混凝土构件的配筋设计等,算大指标其实是不考虑的,但软件会自动考虑.4.关于多塔结构:国标 2.1.15,未通过结构缝分开的裙房上部具有两个或者两个以上塔楼的结构.广东高规:地面以上未通过结构缝分开的裙楼上部具有两个或者两个以上塔楼的结构.两者的区别是:国标认为如果地下室顶板不能作为嵌固层,也就是嵌固层需要下移,那么在地下室顶板上面分塔的结构为多塔结构.广东高规认为只要地下室是埋地的,不管能否作为嵌固层,其上面分塔均不算多塔结构.国标5.1.14,广东高规5.1.17均认为多塔结构应该整体模型和分塔模型分别计算,但是老朱的解读是整体计算和分塔计算均要考虑几大计算指标,但其实整体计算要满足计算指标是比较困难的.如果是广东以外的地区要注意.而广东高贵5.1.17条文说明指出分塔计算主要考察结构的扭转位移比等控制指标,整体模型计算主要考察多塔楼对裙房的影响.塔楼的结构设计可依据分塔模型或整体模型的计算结果,这样的解析让多塔结构的计算更具可行性.5.关于剪力调整的问题:抗规6.2.13.1,国标及广东高规8.1.4,侧向刚度沿竖向分布基本均匀的框架-抗震墙结构和框架-核心筒结构,任一层框架部分承担的剪力值,不应小于结构底部总地震剪力的20%和按照框架-抗震墙,框架核心筒结构计算的框架部分各楼层地震剪力中最大1.5倍二者的较小值.这里的剪力调整主要针对框架剪力墙或者框架核心筒的框架部分,因为框架是第二道防线,当剪力墙屈服了,我们要保证框架部分不至于太弱.需要调整的框架-剪力墙结构和框架-核心筒结构的框架所占的地震倾覆力矩的比例一般在10%~80%之间,小于10%的框架够不成第二道防线,其实就是剪力墙结构,没必要调整,而大于80%的基本上不用调整也肯定是够了.地下室部分的框架结构也是不需要调整的,因为地震剪力在地下部分主要通过顶板传给侧墙传给周边的土了,框架无需再去调整.四,各种类型的结构需要注意的地方:1,框架结构:1),国标6.1.8及条文说明,广东高规6.1.8,不与竖向抗侧力构件(框架柱,框架剪力墙的柱)相连的次梁,可按非抗震要求进行设计.箍筋可以不用按照框架梁一样弯135度.一端与框架柱连接另外一端与梁连接的,与框架柱连接的一端按照框架梁考虑,另外一端按照次梁考虑.2)国标及广东高规6.3.2.4关于箍筋最大间距其中一个要求是h/4，当梁高小于400时，箍筋间距会出现小于100的，这个我们要尽量避免太密箍筋，当然如果软件出现了小于100间距的箍筋我们也要知道是为什么。

高层结构设计中位移比、周期比、刚度比的控制与调整作者：李柏涛许东来源：《科学与财富》2012年第07期摘要：随着城市的发展和科学技术的进步,高层建筑的应用日益广泛, 由于高层建筑相对较柔,水平荷载作用效应明显,在满足使用条件下如何才能达到既安全又经济的设计要求。

笔者认为,对于高层结构设计来说，位移比、周期比、刚度比是保证结构规则、安全、经济的极其重要的参数。

本文仅以我国目前较为权威且应用最为广泛的PKPM软件中的SATWE程序的电算结果，结合规范条文的要求，谈谈如何对电算结果进行判读、控制与调整。

关键词：高层建筑，位移比，周期比，刚度比，名词释义，控制与调整1. 位移比（层间位移比）:1.1 名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2) 层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

1.2 相关规范条文的控制：[抗规]3.4.2条规定，建筑及其抗侧力结构的平面布置宜规则,对称,并应具有良好的整体性,当存在结构平面扭转不规则时,楼层的最大弹性水平位移(或层间位移),不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

[高规]4.3.5条规定，楼层竖向构件的最大水平位移和层间位移，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

[高规]4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/10001.3 电算结果的判别与调整要点:PKPM软件中的SATWE程序对每一楼层计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值，详位移输出文件WDISP.OUT。

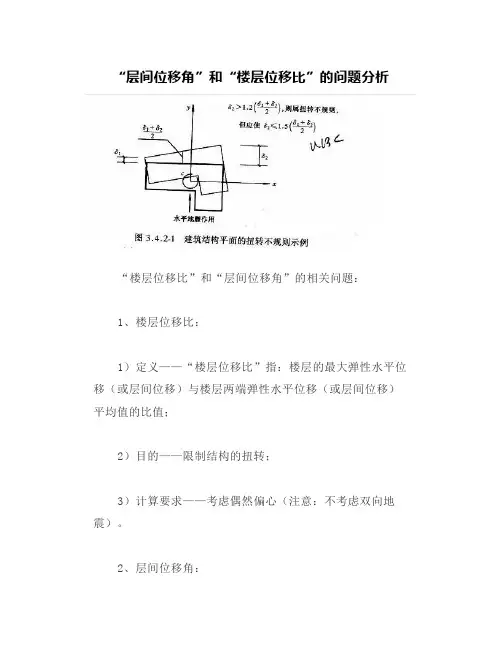

“层间位移角”和“楼层位移比”的问题分析“楼层位移比”和“层间位移角”的相关问题：1、楼层位移比：1）定义——“楼层位移比”指：楼层的最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均值的比值；2）目的——限制结构的扭转；3）计算要求——考虑偶然偏心（注意：不考虑双向地震）。

2、层间位移角：1）定义——按弹性方法计算的楼层层间最大位移与层高之比；2）目的——控制结构的侧向刚度；3）计算要求——不考虑偶然偏心，不考虑双向地震。

3、综合说明：1）现行规范通过两个途径实现对结构扭转和侧向刚度的控制，即通过对“扭转位移比”的控制，达到限制结构扭转的目的；通过对“层间位移角”的控制，达到限制结构最小侧向刚度的目的。

2）对“层间位移角”的限制是宏观的。

“层间位移角”计算时只需考虑结构自身的扭转藕联，无需考虑偶然偏心及双向地震。

3）双向地震作用计算，本质是对抗侧力构件承载力的一种放大，属于承载能力计算范畴，不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4）常有单位要求按双向地震作用计算控制“扭转位移比”和“层间位移角”，这是没有依据的。

但对特别重要或特别复杂的结构，作为一种高于规范标准的性能设计要求也有它一定的合理性。

4、相关索引1）江苏省房屋建筑工程抗震设防审查细则第5.1.3条规定：先计算在刚性楼板、偶然偏心情况下的扭转位移比，当扭转位移比大于等于1.2时，分别按偶然偏心和双向地震计算，再取最不利的扭转位移比进行扭转不规则判别。

（博主提示：请注意，这是很严格的要求）。

2）复杂高层建筑结构设计（徐培福主编）第195页，图7.1.7，先按不考虑偶然偏心计算扭转位移比，根据计算结果分两种情况分别计算，一是，当扭转位移比小于1.2时，按偶然偏心计算；二是，当扭转位移比大于等于1.2时，按双向地震计算。

再根据两次计算结果取不利情况对结构的扭转不规则进行判别。

（博主提示：请注意，这里对采用双向地震的判别是比1）放松许多，注意，这里的规定都是对复杂高层建筑而言的，对一般工程，原则上不需要进行这样严格的判别）。

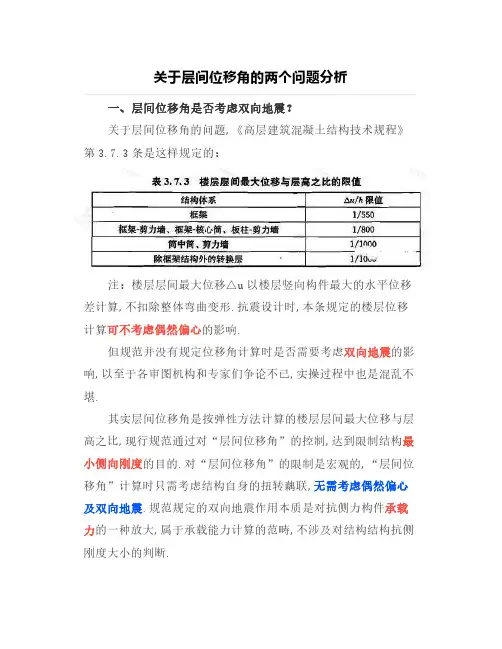

关于层间位移角的两个问题分析一、层间位移角是否考虑双向地震？关于层间位移角的问题,《高层建筑混凝土结构技术规程》第3.7.3条是这样规定的：注：楼层层间最大位移△u以楼层竖向构件最大的水平位移差计算,不扣除整体弯曲变形.抗震设计时,本条规定的楼层位移计算可不考虑偶然偏心的影响.但规范并没有规定位移角计算时是否需要考虑双向地震的影响,以至于各审图机构和专家们争论不已,实操过程中也是混乱不堪.其实层间位移角是按弹性方法计算的楼层层间最大位移与层高之比,现行规范通过对“层间位移角”的控制,达到限制结构最小侧向刚度的目的.对“层间位移角”的限制是宏观的,“层间位移角”计算时只需考虑结构自身的扭转藕联,无需考虑偶然偏心及双向地震.规范规定的双向地震作用本质是对抗侧力构件承载力的一种放大,属于承载能力计算的范畴,不涉及对结构结构抗侧刚度大小的判断.规范专家们规定位移角的具体数值时,也是按照未考虑双向地震去拍的脑袋,所以按照双向地震计算结果去对比规范的位移角限值,似乎不太妥当！其实,在《全国民用建筑工程设计技术措施》结构（混凝土结构）第2.3.2条就有这样一条说明：对于质量与刚度分布明显不对称、不均匀的结构,及不考虑偶然偏心影响时位移比大于等于1.3时,应补充计算双向水平地震作用下的扭转影响,但双向水平地震和偶然偏心不需要同时组合.但验算最大弹性位移角限值时可不考虑双向水平地震作用下的扭转影响.当然对于特别重要或特别复杂的结构,作为一种高于规范标准的性能设计要求,用考虑双向地震作用下的位移角与规范限值做对比,也无可厚非,就像框架结构,规范规定限值为1/550,设计时就任性的按1/1000控制也不会吃牢饭的.二、为何说我国规范对结构层间位移角限制偏严？1、我国规范认为小震作用属正常使用极限状态,结构应保持“弹性”,故以钢筋混凝土构件（包括柱、剪力墙）开裂时的层间位移角作为多遇地震作用下结构的弹性位移角限值,这本身就限制较严.2、规范要求对计算周期乘以小于1的系数来加以修正,框架结构的周期折减系数为0.6-0.7,框-剪结构为0.7-0.8,剪力墙结构为0.9-1.然而,结构分析得到的位移却没有相应修正.由单自由度体系的周期计算公式可知,结构刚度K与周期T 的平方成反比例,因此,大致上框架结构的位移计算值约偏小估计1/0.6/0.6~1/0.7/0.7,即约2.04~2.77倍；框-剪结构约偏小1/0.7/0.7~1/0.8/0.8,即约1.56-2.04倍；剪力墙结构约偏小1/0.9/0.9~1/1.0/1.0,即约1.0~1.23倍.3、上部楼层的侧向位移中有相当部分是由于下部楼层的转角所引起的,此部分位移为刚体位移,而刚体位移并不产生结构内力.也就是我们常说的无害位移角.而规范（包括国标《高规》和《抗规》）中给出的层间位移角限值,是“不扣除整体弯曲转角产生的侧移,即直接采用内力位移计算的位移输出值”的.。

浅谈高层建筑中的位移比控制摘要：层间位移角简而言之，按弹性方法计算的楼层层间最大位移与层高之比，主要为限制结构在正常使用条件下的水平位移，确保高层结构应具备的刚度，避免产生过大的位移而影响结构的承载力、稳定性和使用要求；由于高层结构在水平力的作用下将不可避免地发生扭转，所以符合刚性楼板假定的高层结构的最大层间位移往往出现在结构的边角部位，因此应注意加强结构外围对应位置抗侧力构件的刚度，减小结构的侧移变形。

同时在设计中，应在构造措施上对楼板的刚度予以保证。

关键字：位移比；高层建筑；层间位移角引言结构楼层位移比是结构整体概念设计的一个重要参数，是控制结构扭转效应的控制指标。

在我国《抗规》、《高规》中有明确规定，位移比必须考虑在偶然偏心作用下的影响，故平常在模型的结构计算过程中，往往碰到考虑质量偶然偏心的地震作用下结构位移比超出规范要求的情况，应如何调整结构的布置以控制结构的位移比能满足规范要求，是一个需要不断尝试的过程。

本文通过对于位移比原理的简要概述，并结合作者一些实际工程经验，给出结构位移比控制调整的方法，使得以后结构布置控制调整过程少走弯路。

限制高层层间位移角的目的限制高层层间位移的主要目的有两种：1）保证主结构基本处于弹性受力状态，对钢筋混凝土结构来讲，要避免混凝土墙或柱出现裂缝；同时，讲混凝土梁等楼面构件的裂缝数量、宽度和高度限制在规范允许的范围内。

2）保证填充墙、隔墙和幕墙等非结构构件的完好，避免产生明显损伤。

2.结构刚度的适宜原则结构的刚度和柔度在结构设计中是最常遇到的，也是一对矛盾体。

刚度，从结构抗震的角度出发，自然是越刚越好，其设计原则自然是多多设置剪力墙。

但，这不仅大大的增加了结构的自重，还吸引了过大的地震力，同时在建筑方面也影响了功能的使用，造成建筑材料过多的浪费，即使在风荷载作用下，过多的剪力墙也会使建筑顶点以及层间唯一都产生一个十分微笑的位移，无论从结构安全或从节约材料而言，都是没有必要的。

关于“楼层位移比”和“层间位移角”问题结构2009-08-02 23:30:53 阅读1481 评论0 字号大中小订阅常有人问起“楼层位移比”和“层间位移角”的相关问题此处一并答复1、“楼层位移比” 1定义——“楼层位移比”指楼层的最大弹性水平位移或层间位移与楼层两端弹性水平位移或层间位移平均值的比值2目的——限制结构的扭转3计算要求——考虑偶然偏心注意不考虑双向地震。

2、“层间位移角” 1定义——按弹性方法计算的楼层层间最大位移与层高之比2目的——控制结构的侧向刚度3计算要求——不考虑偶然偏心不考虑双向地震。

3、综合说明1现行规范通过两个途径实现对结构扭转和侧向刚度的控制即通过对“扭转位移比”的控制达到限制结构扭转的目的通过对“层间位移角”的控制达到限制结构最小侧向刚度的目的。

2对“层间位移角”的限制是宏观的。

“层间位移角”计算时只需考虑结构自身的扭转藕联无需考虑偶然偏心及双向地震。

3双向地震作用计算本质是对抗侧力构件承载力的一种放大属于承载能力计算范畴不涉及对结构扭转控制的判别和对结构抗侧刚度大小的判断。

4常有单位要求按双向地震作用计算控制“扭转位移比”和“层间位移角”这是没有依据的。

但对特别重要或特别复杂的结构作为一种高于规范标准的性能设计要求也有它一定的合理性。

4、相关索引1江苏省房屋建筑工程抗震设防审查细则第5.1.3条规定先计算在刚性楼板、偶然偏心情况下的扭转位移比当扭转位移比大于等于1.2时分别按偶然偏心和双向地震计算再取最不利的扭转位移比进行扭转不规则判别。

博主提示请注意这是很严格的要求。

2复杂高层建筑结构设计徐培福主编第195页图7.1.7先按不考虑偶然偏心计算扭转位移比根据计算结果分两种情况分别计算一是当扭转位移比小于1.2时按偶然偏心计算二是当扭转位移比大于等于1.2时按双向地震计算。

再根据两次计算结果取不利情况对结构的扭转不规则进行判别。

博主提示请注意这里对采用双向地震的判别是比1放松许多注意这里的规定都是对复杂高层建筑而言的对一般工程原则上不需要进行这样严格的判别。

设计中结构设计需要控制的11个比值1、轴压比:定义：轴压比指柱组合的轴压力设计值与柱的全截面面积和混凝土轴心抗压强度设计值乘积之比值；可不进行地震作用计算的结构，取无地震作用组合的轴力设计值【抗规第6.3.6】；轴压比指柱考虑地震组合的轴压力设计值与柱的全截面面积和混凝土轴心抗压强度设计值乘积之比值【高规第6.4.2条】墙肢轴压比指墙的轴压力设计值与墙的全截面面积和混凝土轴心抗压强度设计值乘积之比值【抗规第6.4.2条】。

不计入地震作用组合（条文说明）目的：主要为控制结构的延性。

注意：应按规范要求对结构地震作用进行调整：特殊结构地震作用下内力调整、0.2Q0调整、墙柱弱梁、强剪弱弯调整等等（程序可自动完成），短柱的调整。

2、剪重比定义：结构任一楼层的水平地震剪力与该层及其以上各层总重力荷载代表值的比值；抗规：5.2.5 抗震验算时，结构任一楼层的水平地震剪力应符合下式要求：高规：4.3.12条多遇地震水平地震作用计算时，结构各楼层对应于地震作用标准值的剪力应符合下式要求：内涵：是反应地震作用大小的重要指标，主要为控制各楼层最小地震剪力，确保结构安全性，在某种程度上反映了结构的刚柔程度，剪重比应在一个比较合理的范围内。

剪重比太小，说明结构刚度偏柔；剪重比太大，说明整体结构偏刚，会引起很大的地震力，不经济。

抗规表5.2.5给出了楼层最小地震剪力的要求，当不满足时，应优化设计方案、改进结构布置或调整结构总剪力和各楼层的水平地震剪力，使之满足要求。

地下室由于受回填土的约束作用，可以不考虑剪重比调整。

3、刚度比定义：结构楼层与其相邻上层的侧向刚度的比值。

目的：主要为控制结构竖向的规则性，以免竖向刚度突变，形成薄弱层，分类：PKPM系列软件提供了三种刚度比的计算方式：分别是剪切刚度，剪弯刚度和地震作用与相应的层间位移比。

剪切刚度主要用于底部大空间为一层的转换结构及对地下室嵌固条件的判定；剪弯刚度主要用于底部大空间为多层的转换结构；地震作用与层间位移比，通常绝大多数工程都可以用此法计算刚度比，也是软件的缺省方式。

结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。

（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。

（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
