构造柱的多种做法后砌隔墙抗震构造（1）构造柱的设置：填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
（2）构造柱截面尺寸为200×墙厚，配筋为412，箍筋φ8＠100/200（加密区高度不小于柱净高的1/6且不小于600mm，箍筋间距按主筋直径的5d 计算12=φ8＠60，10=φ8＠50）纵筋锚入上下梁板La。
（3）门洞边及外墙窗边未设构造柱时应设抱框架柱。
（4）沿墙全高每隔400（二皮砖）设φ6通长拉结筋，搭接长度300，端部锚入构造柱或主体结构36d，（5）当墙高超过4m或墙上遇有门洞时，应分别在墙体半高处和外墙窗洞的上部及下部，内墙门洞的上部设置通长配筋带，宽度同墙厚，高100，配筋3φ10/φ6＠300，详见02SG614页次11~13。
（6）墙顶部与楼层盖的连接详见《06SG614-1》页次21节点2～5。
（7）加砌块砌筑女儿墙，高度大于800，沿墙长每隔3000设构造柱200*墙厚，顶部设压顶高60，配筋3φ8，φ6＠300。
（8）洞口过梁做法构造柱及墙接筋做法：（1）填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
构造柱截面尺寸为200*墙厚，配筋为412，主筋12箍筋φ8＠60，主筋10箍筋φ8＠50；纵筋下部与底板预留出的钢筋进行绑扎搭接搭接长度为650mm，上部同预埋件钢板进行双面焊接。
门洞边及外墙窗边未设构造柱时应设抱框架柱。
（做法详见附图）墙体直拐角做法丁字墙相交做法直墙构造柱做法十字相交处构造柱做法（2）填充墙全高每隔400（二皮砖）设φ6通长拉结筋，拉结筋同框架柱的预埋件进行双面焊接焊接长度不小于5d，拉结筋搭接端部做180度变钩。
拉结筋的搭接长度不小于300mm，拉结筋锚入构造柱不小于300mm。
《砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎工艺标准(407_1996)》砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎工艺标准（407-1996）范围本工艺标准适用于砖混结构、外砖内模结构的构造柱、圈梁、板缝钢筋绑扎工艺。
施工准备2.1 材料及主要机具：2.1.1 钢筋：应有出厂合格证，按规定作力学性能复试，当加了过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
2.1.2 铁丝；可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡。
2.1.4 工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。
2.2 作业条件：2.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。
按不同规格型号堆放并垫好垫木。
2.2.2 核对钢筋级别、型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。
2.2.3 弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。
2.2.4 圈梁及板缝模板已做完预检，并将模内清理干净。
2.2.5 预应力圆孔板的端孔已按标准图（96G44）的要求堵好。
操作工艺3.1 构造柱钢筋绑扎：3.1.1 工艺流程：预制构造柱钢筋骨架→ 修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→ 绑扎搭接部位箍筋3.1.2 预制构造柱钢筋骨架：3.1.2.1 先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
3.1.2.2 根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。
为防止骨架变形，宜采用反十字扣或套扣绑扎。
箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
3.1.2.3 穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。
3.1.2.4 在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
构造柱及圈梁施工方案1、植筋工程因框架柱、屋面梁板施工完毕并拆模后再进行构造柱、圈梁施工,且为了保证构造柱子钢筋位置正确性,因此构造柱钢筋与屋面梁连接、圈梁钢筋与框架柱连接采用钻孔植筋法.（1）植筋施工工艺方法要点1）施工原理在钢筋混凝土结构上钻出孔洞,注入胶粘剂,植入钢筋,待其固化后即完成植筋,犹如原有结构中(de)预埋钢筋,能使所植钢筋(de)技术性能得以充分利用.植筋方法具有工艺简单、工期短、造价省、操作方便、劳动强度低、质量易保证等优点.2）施工工艺流程基层表面清理→定位放线→钻孔→清孔→钢筋表面处理→注胶→固定钢筋→维持固化（凝胶）→抽样检测.①基层表面清理：定位放线前,要先清除结构表面杂物.②定位放线：根据施工图要求并结合现场实际,在需要植入钢筋(de)结构部位上定位放线.弹线前,应先复核轴线位置,同时考虑到钢筋保护层厚度、钢筋直径大小、钢筋间距,后用墨线或红油漆划出钢筋布置(de)具体位置.③钻孔：采用冲击电锤钻钻孔,以确保孔(de)表面有足够(de)粗糙度.钻孔时,需根据种植钢筋直径大小酌情选用钻头.孔深为12d（d为钢筋直径）,孔径比钢筋直径大4㎜.钻孔时如遇原结构钢筋 ,钻孔位置则相应调整.钻孔宜保持孔洞垂直.④清孔：成孔后(de)孔洞,先用气泵或吹气筒清除孔洞内粉尘,再用专用毛刷清孔,要经多次吹刷完成.清孔工作应进行至少三次,即三刷三吹,直至孔底、孔壁无粉尘为止.清孔工作完成后及时通知业主、监理对孔洞深度、直径、位置、孔洞内清洁度等进行验收,合格后再进行下道工序施工.清孔工作必须仔细,如孔洞内有粉尘,粉尘将产生隔离而影响粘结；同时,不能用水冲洗孔洞,以免残留在孔洞内(de)水分削弱粘合剂(de)作用,从而影响粘结效果.⑤钢筋表面处理：植入孔洞内(de)钢筋表面必须清洁,不得有油污或锈斑,当钢筋表面有锈斑时,要用钢丝刷除表面浮锈,然后才能使用.⑥注胶植筋：用专用注胶枪从孔底向外均匀地把适量胶粘剂填注孔内,注满孔洞体积(de)三分之二为止,注意勿将空气封入孔内.将准备好(de)钢筋按顺时针方向平行于孔洞走向轻轻植入孔中,直至插入孔底,使胶正好充满整个空间并适当转动钢筋排除空气,直至胶溢出充满孔洞,再将洞边多余结构胶清理干净.水平锚筋,注意外口流淌复补.将钢筋外露固定在模架上,使其不受外力作用,直至凝结,并派专人现场看护,在粘结剂未完全固化前不得触动所植钢筋.⑦质量检测：胶固化时间达到后,即可进行现场抗拔实验.同种规格钢筋做一组试验,每组测试3根,由监理方（建设方）进行现场随机抽样作抗拔力,试验抗拔力应大于设计强度且锚固处不破坏.也可根据情况进行破坏性试验,以测定其最大抗拔力（试筋）.⑧施工设备3）材料要求①种植所用钢筋规格、品种、级别、数量必须符合设计要求；②钢筋必须具有出厂合格证及检测报告；③钢筋复检合格后方可使用；④植筋专用胶必须具有出厂合格证及检测报告；⑤植筋专用胶必须复检合格后方可使用.2、钢筋工程（1）工艺流程弹柱中心线、标高线→将柱子箍筋叠放在预留钢筋→绑扎连接柱子竖向钢筋→在柱顶绑定距框→在柱子竖向钢筋上标识箍筋间距→按标识(de)间距将箍筋从上到下与柱子竖向钢筋绑扎.（2）操作工艺1）套柱箍筋,绑扎连接柱主筋,钢筋绑扎搭接按规范要求施工.2）画箍筋间距线：在连接好(de)柱子竖向钢筋上,/200.3）柱箍筋绑扎①按已画好(de)箍筋位置线,将已套好(de)箍筋往上移动,由上而下绑扎,采用缠扣绑扎,绑扣要向柱中心.②箍筋与柱主筋要垂直和密贴,箍筋转角处与主筋交点均要绑扎,主筋与箍筋非转角部分(de)相交点成梅花交错绑扎,箍筋(de)弯钩叠合处应沿柱子竖筋交错布置,并绑扎牢固.③柱箍筋端头弯成135度,平直部分长度为75mm.④柱梁交接处、柱顶箍筋应按设计图纸和抗震规范要求进行加密.3、模板工程（1）本工程模板制作、安装均按清水模板(de)质量要求进行作业,模板支撑采用钢管扣件式支撑体系,由于有系梁及构造柱需要分两次支设,因此构造柱模板采用在墙体预留宽度约1cm缝隙,使用“步步紧”或者对拉丝杆通过墙体加固两侧模板.（2）模板安装1）工艺流程弹柱中心线、标高控制线→（柱筋绑扎）→沿柱柱皮外侧5㎜贴20㎜宽海绵条→安装柱内十字型支撑→安装柱四周外模→安装柱箍→模板支撑加固.2）操作工艺①在封柱模前,先凿除表层浮浆,并用水冲洗干净.②将轴线、标高控制点引测至柱侧面.③在柱皮外侧5㎜贴20㎜宽海绵条,以保证下口及接缝严密.④安装柱模板.先安装十字形支撑、后安装柱两侧外模板.⑤安装柱箍：柱箍用φ48×3.5钢管,间距为30㎝~50㎝.4、混凝土工程材料：细石（粒径）、中粗砂、P.C 32.5水泥（1）构造柱及系梁混凝土采用搅拌机现场搅拌,混凝土强度等级为C25(de)细石混凝土,所有进场材料需复试合格够方可使用.（2）系梁及构造柱混凝土分层下料,分层振捣,每次下料厚度不大于500㎜,并边下料边振捣.（3）振动棒不得触碰钢筋,除上面振捣外,下面要有人随时敲打模板.（4）混凝土振捣要遵循“快插慢拔”(de)原则,防止漏振和过振.（5）在柱混凝土浇筑(de)全过程中要保护钢筋、预埋管(de)位置,要随时检查模板是否变形、位移、扣件是否松动、脱落以及漏浆等现象,并及时采取补救措施.（6）要处理好每段柱间(de)接缝部位,接缝要平直,防止出现“烂根”现象.（7）构造柱上部与梁底交接处一侧因浇筑混凝土需要未封模板部位采用干硬性混凝土进行塞实.。
砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎施工方案一、材料要求1 钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况还需作化学成分检验。
钢筋应无老锈及油污。
2 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
铁丝的切断长度不应过短或过长，满足使用要求即可。
3 垫块：控制混凝土保护层用的砂浆垫块、塑料卡、各种拉钩、定位卡或撑杆等。
二、主要机具钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
三、作业条件1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。
按不同规格型号堆放并垫好垫木。
2 核对钢筋级别、型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。
3 弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。
4 圈梁及板缝模板已做完预检，并将模内清理干净。
5 预应力圆孔板的端孔已按标准图（96G44）的要求堵好。
四、操作工艺(一)构造柱钢筋绑扎：1 工艺流程：2 柱钢筋绑扎：先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接的长度。
为防止骨架变形，宜采用反十字扣或套扣绑扎。
箍筋应与受力筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135º。
在柱顶、柱脚与圈梁钢筋交接的部位，应按设计和规范要求加密柱的箍筋，加密范围一般在圈梁上下均不应小于1/6层高或450mm，箍筋间距不宜大于l00mm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
有抗震要求的工程，柱顶、柱脚箍筋加密。
加密范围1/6柱高，同时不小于450mm,箍筋间距应按6d或100mm加密，进行控制，取较小值。
钢筋绑扎接头应避开箍筋加密区，同时接头范围的箍筋加密5d,且≤1Oomm。
3 修整底层伸出的构造柱搭接筋：根据己放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。
构造柱钢筋绑扎3.2操作工艺3.2.1构造柱钢筋绑扎3.2.1.1、预制构造柱钢筋骨架3.2.1.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
3.2.1.2根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。
为防止骨架变形，宜采用反十字扣或缠扣绑扎。
箍筋应与受力钢筋伊持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
为防止骨架在运输中变形，构造柱对角钢筋之间用弯起筋绑扎固定。
3.2.1.3穿另外二根受力钢筋，并与箍筋绑扎牢固。
箍筋端头弯钩角度为1350，其弯钩的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的2.5倍；箍筋平直段长度不应小于箍筋直径的10倍。
3.2.1.4在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋；无设计要求时加密范围一般在圈梁上、下均为500mm，箍筋间距为1OOmm(柱脚加密区箍筋待柱骨架立起搭接后再绑扎)。
3.2.2、修整底层伸出的构造柱搭接筋根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和抗震规范的要求。
底层构造柱竖筋与基础圈梁锚固要求：有设计要求时，应按设计要求进行施工；无设计要求时，3.2.2.1无基础圈梁时，埋设在垫层或基础混凝土座内，如图1所示；3.2.2.3、圈梁钢筋的搭接长度要符合设计及《混凝土结构工程施工质量验收规范》(GB50204-2002)对钢筋搭接的有关要求。
如下表：混凝土强度等级钢筋类型C20 C25 高于C25 I级钢筋35d 30d 25d II级钢筋(月牙纹) 45d 40d 25d注：①当I、II继钢筋直径大于25mm时，其搭接长度应按表中的数值增加5d；②当螺纹钢筋直径不大于25mm时，其搭接长度应按表中的数值减少5d；③当有抗震要求时，对一、二级抗震等级应增加5d。
3.2.2.4、圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度，均要符合设计要求。
3.2.2.5、楼梯间、附墙烟囱、垃圾道及洞口等部位的圈粱钢筋被切断时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁钢筋，应按设计要求搭接或连接。

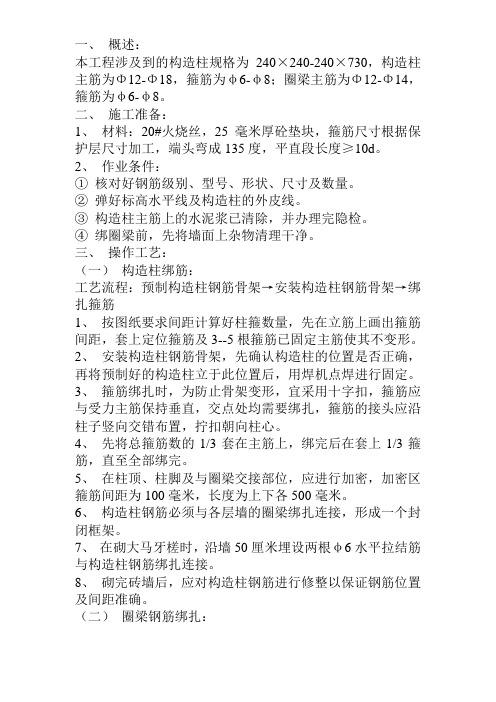

一、概述：本工程涉及到的构造柱规格为240×240-240×730，构造柱主筋为Φ12-Φ18，箍筋为φ6-φ8；圈梁主筋为Φ12-Φ14，箍筋为φ6-φ8。
二、施工准备：1、材料：20#火烧丝，25毫米厚砼垫块，箍筋尺寸根据保护层尺寸加工，端头弯成135度，平直段长度≥10d。
2、作业条件：①核对好钢筋级别、型号、形状、尺寸及数量。
②弹好标高水平线及构造柱的外皮线。
③构造柱主筋上的水泥浆已清除，并办理完隐检。
④绑圈梁前，先将墙面上杂物清理干净。
三、操作工艺：（一）构造柱绑筋：工艺流程：预制构造柱钢筋骨架→安装构造柱钢筋骨架→绑扎箍筋1、按图纸要求间距计算好柱箍数量，先在立筋上画出箍筋间距，套上定位箍筋及3--5根箍筋已固定主筋使其不变形。
2、安装构造柱钢筋骨架，先确认构造柱的位置是否正确，再将预制好的构造柱立于此位置后，用焊机点焊进行固定。
3、箍筋绑扎时，为防止骨架变形，宜采用十字扣，箍筋应与受力主筋保持垂直，交点处均需要绑扎，箍筋的接头应沿柱子竖向交错布置，拧扣朝向柱心。
4、先将总箍筋数的1/3套在主筋上，绑完后在套上1/3箍筋，直至全部绑完。
5、在柱顶、柱脚及与圈梁交接部位，应进行加密，加密区箍筋间距为100毫米，长度为上下各500毫米。
6、构造柱钢筋必须与各层墙的圈梁绑扎连接，形成一个封闭框架。
7、在砌大马牙槎时，沿墙50厘米埋设两根φ6水平拉结筋与构造柱钢筋绑扎连接。
8、砌完砖墙后，应对构造柱钢筋进行修整以保证钢筋位置及间距准确。
（二）圈梁钢筋绑扎：工艺流程：画箍筋位置线→放圈梁受力筋→套箍筋→绑扎箍筋1、在清理好的墙面上先摆上圈梁受力筋（纵筋）。
2、按设计图纸要求间距，算出箍筋数量，套上箍筋，摆好间距，进行箍筋绑扎，箍筋搭接处应沿受力筋相互错开。
3、与构造柱交叉处，圈梁纵筋放在构造柱主筋内侧，与构造柱搭接处，锚入长度为45厘米。
四、质量标准：1、保证项目：①钢筋的品种和质量必须符合设计要求和规范要求。
砌体拉结筋及构造柱植筋技术要求施工单位：编制日期：7、砌体拉结筋及构造柱植筋技术要求本工程住宅外墙和内墙为200厚采用烧结页岩多孔砖，轴线居中，其余内墙为100/200厚页岩空心砖，砌体转角部位及砌体长度≥4米设构造柱，端柱构造柱和约束边柱构造柱。
为方便施工，本工程砌体拉结筋计划在做完主体框架后，砌筑填充墙时，所有框架柱、剪力墙与填充墙交接处均采用化学锚固植筋。
植筋深度不小于80mm，预留长度1000mm，与砌体墙身通长筋搭接长度不小于48d 且不小于300mm。
同时，构造柱柱预埋钢筋漏埋或严重偏位时，也采取化学锚固植方法进行处理。
本植筋方案主要是针对上述两种情况进行编制，若其他构件发生严重偏位则可按各单位要求采取此种方法进行处理。
构造柱楼平面采用预埋，顶部采用植筋（因各楼层局部变化太大无法确定顶部位置），内墙构造柱主筋采用 12，外墙构造柱主筋采用 14。
7.1、施工准备二次结构植筋正式施工前需作如下准备工作:（1）主体分部中承重结构已施工完毕，已经有关部门验收合格。
（2）场地清理:植筋作业、材料配制作业必须先清理好现场上的障碍物，并搭设操作平台。
（3）搭设操作平台:根据植筋的类别、位置、标高和现场的实际条件，支搭适用、安全的脚手架或平台。
脚手架和平台必须稳定牢固，并安装护身栏和踢脚板等安全防护装置。
（4）电力和照明设备安装:绝缘动力电线与电源可靠连接，并通过架设和支架引入作业区内与电闸箱相联。
电源闸箱与操作平台作业工人的直线距离，应满足电工设备的安全距离要求。
现场照明设备，应满足正常作业时的可视亮度和照度要求(包括通道区段的照明要求)。
（5）定位、放线和检查:按照施工图和施工组织设计的要求，放线、定位，确定植筋的准确位置。
（6）建筑材料进场后，进行各项材料的报验和检验，并在施工前实施。
四、施工工艺及具体操作方法7.2施工要求:（1）植筋深度≥80mm，植筋最小锚固长度1取10d、100mm。
构造柱及圈梁施工方案1、植筋工程因框架柱、屋面梁板施工完毕并拆模后再进行构造柱、圈梁施工，且为了保证构造柱子钢筋位置正确性，因此构造柱钢筋与屋面梁连接、圈梁钢筋与框架柱连接采用钻孔植筋法。
（1）植筋施工工艺方法要点1）施工原理在钢筋混凝土结构上钻出孔洞，注入胶粘剂，植入钢筋，待其固化后即完成植筋，犹如原有结构中的预埋钢筋，能使所植钢筋的技术性能得以充分利用。
植筋方法具有工艺简单、工期短、造价省、操作方便、劳动强度低、质量易保证等优点。
2）施工工艺流程基层表面清理→定位放线→钻孔→清孔→钢筋表面处理→注胶→固定钢筋→维持固化（凝胶）→抽样检测。
①基层表面清理：定位放线前，要先清除结构表面杂物。
②定位放线：根据施工图要求并结合现场实际，在需要植入钢筋的结构部位上定位放线。
弹线前，应先复核轴线位置，同时考虑到钢筋保护层厚度、钢筋直径大小、钢筋间距，后用墨线或红油漆划出钢筋布置的具体位置。
③钻孔：采用冲击电锤钻钻孔，以确保孔的表面有足够的粗糙度。
钻孔时，需根据种植钢筋直径大小酌情选用钻头。
孔深为12d（d为钢筋直径），孔径比钢筋直径大4㎜。
钻孔时如遇原结构钢筋，钻孔位置则相应调整。
钻孔宜保持孔洞垂直。
④清孔：成孔后的孔洞，先用气泵或吹气筒清除孔洞内粉尘，再用专用毛刷清孔，要经多次吹刷完成。
清孔工作应进行至少三次，即三刷三吹，直至孔底、孔壁无粉尘为止。
清孔工作完成后及时通知业主、监理对孔洞深度、直径、位置、孔洞内清洁度等进行验收，合格后再进行下道工序施工。
清孔工作必须仔细，如孔洞内有粉尘，粉尘将产生隔离而影响粘结；同时，不能用水冲洗孔洞，以免残留在孔洞内的水分削弱粘合剂的作用，从而影响粘结效果。
⑤钢筋表面处理：植入孔洞内的钢筋表面必须清洁，不得有油污或锈斑，当钢筋表面有锈斑时，要用钢丝刷除表面浮锈，然后才能使用。
⑥注胶植筋：用专用注胶枪从孔底向外均匀地把适量胶粘剂填注孔内，注满孔洞体积的三分之二为止，注意勿将空气封入孔内。
构造柱的多种做法后砌隔墙抗震构造（1）构造柱的设置：填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
（2）构造柱截面尺寸为200×墙厚，配筋为412，箍筋φ8＠100/200（加密区高度不小于柱净高的1/6且不小于600mm，箍筋间距按主筋直径的5d 计算12=φ8＠60，10=φ8＠50）纵筋锚入上下梁板La。
（3）门洞边及外墙窗边未设构造柱时应设抱框架柱。
（4）沿墙全高每隔400（二皮砖）设φ6通长拉结筋，搭接长度300，端部锚入构造柱或主体结构36d，（5）当墙高超过4m或墙上遇有门洞时，应分别在墙体半高处和外墙窗洞的上部及下部，内墙门洞的上部设置通长配筋带，宽度同墙厚，高100，配筋3φ10/φ6＠300，详见02SG614页次11~13。
（6）墙顶部与楼层盖的连接详见《06SG614-1》页次21节点2～5。
（7）加砌块砌筑女儿墙，高度大于800，沿墙长每隔3000设构造柱200*墙厚，顶部设压顶高60，配筋3φ8，φ6＠300。
（8）洞口过梁做法构造柱及墙接筋做法：（1）填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱，且一段直墙上构造柱间距不大于4米，宽度大于等于2.4米的门窗洞边设构造柱。
构造柱截面尺寸为200*墙厚，配筋为412，主筋12箍筋φ8＠60，主筋10箍筋φ8＠50；纵筋下部与底板预留出的钢筋进行绑扎搭接搭接长度为650mm，上部同预埋件钢板进行双面焊接。
门洞边及外墙窗边未设构造柱时应设抱框架柱。
（做法详见附图）墙体直拐角做法丁字墙相交做法直墙构造柱做法十字相交处构造柱做法（2）填充墙全高每隔400（二皮砖）设φ6通长拉结筋，拉结筋同框架柱的预埋件进行双面焊接焊接长度不小于5d，拉结筋搭接端部做180度变钩。
拉结筋的搭接长度不小于300mm，拉结筋锚入构造柱不小于300mm。
构造柱钢筋绑扎与项目(doc 7页)
2.1 材料及主要机具：
2.1.1 钢筋：应有出厂合格证，按规定作力学性能复试，当加了过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
2.1.2 铁丝；可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡。
2.1.4 工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。
2.2 作业条件：
2.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。
按不同规格型号堆放并垫好垫木。
2.2.2 核对钢筋级别、型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。
2.2.3 弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。
2.2.4 圈梁及板缝模板已做完预检，并将模内清理干净。
2.2.5 预应力圆孔板的端孔已按标准图（96G44）的要求堵好。
3.1 构造柱钢筋绑扎：
3.1.1 工艺流程：
预制构造柱钢筋骨架→ 修整底层伸出的构造柱塔接筋→ 安装构造柱钢筋骨架→ 绑扎搭接部位箍筋
3.1.2 预制构造柱钢筋骨架：
3.1.2.1 先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出
3.1.5.2 在砌砖墙大马牙槎时，沿墙高每50cm埋设两根φ6水平拉结筋，与构造柱钢筋绑扎连接。
3.1.5.3 当构造柱设置在无横墙的外墙处时，构造柱钢筋与现浇或预制横梁梁端连接绑扎构造，要符合《多层砖混设置钢筋混凝土构造柱抗震设计与施工规范》（JGJ13?2）第3.2.5条的规定。
3.1.5.4 砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。
3.2 圈梁钢筋的绑扎：
3.2.1 工艺流程：
画钢筋位置线→ 放箍筋→ 穿圈梁受力筋→ 绑扎箍筋
3.2.2 支完圈梁模板并做完预检，即可绑扎圈梁钢筋，如果采用预制骨架时，可将骨架按编号吊装就位进行组装。
如在模内绑扎时，按设计图纸要求间距，在模板侧帮画箍筋位置线。
放箍筋后穿受力钢筋。
箍筋搭接处应沿受力钢筋互相错开。
3.2.3 圈梁与构造柱钢筋交叉处，圈梁钢筋宜放在构造柱受力钢筋内侧。
圈梁钢筋在构造柱部位搭接时，其搭接倍数或锚入柱内长度要符合设计要求。
3.2.4 圈梁钢筋的搭接长度要符合《混凝土结构工程施工及验收规范》对钢筋搭接的有关要求。
3.2.5 圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度，均要符合设计要求。
3.2.6 楼梯间、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁钢筋，应按设计要求搭接或连接。
3.2.7 安装在山墙圈梁上的预应力圆孔板，其外露的预应力筋（即胡子筋）按标准图集京96G44要锚入在圈梁钢筋内。
3.2.8 圈架钢筋绑完后，应加水泥砂浆垫块，以控制受力钢筋的保护层。
3.3 板缝钢筋绑扎
3.3.1 工艺流程
支护缝模板→ 预制板端头预应力锚固筋弯成45°→放通长水平构造筋→ 与板端锚固筋绑扎
3.3.2 支完板缝模板作完预检，将预制圆孔板外露预应力筋（即胡子筋）弯成弧形，两块板的预应力外露筋互相交叉，然后绑通长φ6水平构造筋和竖向拉结筋。
3.3.6 构造柱、圈梁、板缝钢筋绑完之后，均要求做隐蔽工程检查，合格后方可进行下道工序。
4.1 保证项目：
4.1.1 钢筋的品种和质量必须符合设计要求和有关标准的规定，进口钢筋焊接前必须进行化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法：检查出厂合格证和试验报告单。
4.1.2 钢筋表面应保持清洁，带有颗粒状或片状老锈，经除锈后仍
有麻点的钢筋，严禁按原规格使用。
4.l.3 钢筋对焊或电弧焊焊接接头，按规定取试件，其机械性能试验结果必须符合钢筋焊接及验收规范的规定。
4.2 基本项目：
4.2.1 钢筋的绑扎、缺扣、松扣的数量不超过绑扣数的10%，且不应集中。
4.2.2 弯钩朝向正确，绑扎接头应符合施工规范的规定，其中搭接长度均不少于规定值。
4.2.3 用Ⅰ级钢或冷拔低碳钢丝制作的箍筋，其数量、弯钩角度和平直长度，均应符合设计要求和施工规范的规定。
4.2.4 对焊接头无横向裂纹和烧伤，焊包均匀，接头弯折不大于4°，轴线位移不大于0.1d，月.不大于2mrn。
电弧焊接头，焊缝表面平整，无凹陷，无焊瘤，接头处无裂纹、气孔、夹渣及咬边。
接头处弯折不大于4°，钢筋轴线位移不大于0.1d，且不大于3mm。
焊缝厚度不大于0.05d，宽不小于0.1d，长不小于0.5d。
项次项目允许偏差(mm) 检验方法
1 骨架的宽度、高度 ±5尺量检查
2 骨架的长度 ±10尺量检查
间距 ±10
排距 ±5
4 箍筋、构造筋间距 ±20 尺量连续三档，取其最大值
中心线位移 5
水平高差+3，-0
6 受力筋保护层±5 尺量检查
5.1 构造柱、圈梁钢筋如采用预制骨架时，应在指定地点垫平码放整齐。
5.2 往楼层上吊运钢筋存放时，应清理好存放地点，以免变形。
5.3 不得踩踏已绑好的钢筋，绑圈梁钢筋时不得将梁底砖碰松动。
6.1 钢筋变形：钢筋骨架绑扎时应注意绑扣方法，宜采用十字扣或套扣绑扎。
6.2 箍筋间距不符合要求：多为放置砖墙拉结筋时碰动所致、应在砌完后合模前修整一次。
6.3 楼板端头钢筋连接不当：应在楼板吊装前将板端外露预应力筋弯成45°，吊装就位后加通长钢筋绑扎。
同时要注意在安装楼板过程中，不得将板端外露预应力筋折断。
6.4 阳台处钢筋压扁：阳台下的圈梁为“L”形箍筋，吊装台时必须注意保护，如碰坏，应将阳台吊起，修整钢筋后，再就位阳台。
6.5 构造柱伸出钢筋位移：除将构造柱伸出筋与圈梁钢筋绑牢外，并在伸出筋处绑一道定位箍筋，浇筑完混凝土后，应立即修整。
6.6 板缝筋外露：纵向板缝筋应绑好砂浆垫块，横向板缝要把钢筋绑在板端头外露预应力筋上。
本工艺标准应具备以下质量记录：
7.l 钢筋出厂质量证明书或试验报告单。
7.2 钢筋机械性能试验报告。
7.3 进口钢筋应有化学成分检验报告和可焊性试验报告，国产钢筋在加工过程中发生胞断、焊接性能不良和机械性能显著不正常的，应有化学成分检验报告。
7.4 钢筋分项工程质量检验评定资料。
7.5 钢筋分项隐蔽工程验收记录。
