构造柱钢筋绑扎技术交底

钢筋工程绑扎技术交底本工程钢筋采用现场加工制作，在现场设立钢筋加工棚，配备闪光对焊机、钢筋弯曲机、切断机各一台。

钢筋采用机械成型，按图纸及规范要求采取人工绑扎，竖向钢筋采用电渣压力焊，水平钢筋采用闪光对焊。

钢筋加工顺序按绑扎的先后秩序加工并归类堆放整齐。

钢筋不应有锈蚀现象。

对焊接头、位置、绑扎要求等均应符合施工规范要求。

墙板及柱筋在基础浇捣前预埋好，复核尺寸后，两边用矩形钢筋进行控制间距及断面。

钢筋绑扎前由质量部门检查，规格尺寸是否正确无误。

钢筋在绑扎过程中应注意下列要点：楼板钢筋双层处，钢筋撑脚数量应保证，以确保上下皮钢筋位置及钢筋保护层。

保证插筋位置的准确性，插筋位置在垫层上弹出中心线和边线，按线插筋。

插筋完毕后，再拉线检查，避免插筋单根或整体偏移。

为避免墙、柱钢筋整体扭转，在钢筋绑扎完毕，检查位置准确后，先将其临时固定然后再绑扎墙板钢筋。

垫块数量应适当，厚度一样，规格一致，以确保钢筋保护层，垫块用塑料聚乙烯制作。

按图纸和规范认真施工，加强施工过程管理。

钢筋绑扎完毕，在自检的基础上，及时通知各单位各部门进行验收，作好隐蔽工程验收记录。

一、材料的质量要求1、钢筋原材料进场应检查下列内容：钢筋进场应附带出厂质量证明书，证明书中的各项试验内容应符合现行国家标准规定。

钢筋表面均应有厂牌标志，是否符合该厂生产。

检查钢筋的外观质量，是否有变径现象或者有片皮锈，严重影响使用功能。

检验钢筋进场具备足够的附带资料外，还应对进场的验收批进行抽样检查，对同批钢材每60t抽样一组试件，不同规格的钢材各取一组。

送试验室进行复试，出具的试验报告各项指标合格后方可使用。

筏板钢筋的连接技术筏板钢筋系双层双向Φ25@160，钢筋连接采用闪光对焊不能满足筏板长度的要求，如采用搭接又不应许，所以这里横向、纵向一个头采用机械连接：直螺纹套筒连接。

直螺纹套筒连接由中国科学研究院建筑机械化研究分院廊坊凯博新技术开发公司施工。

该公司具有相应的资质及实力，能满足施工要求。

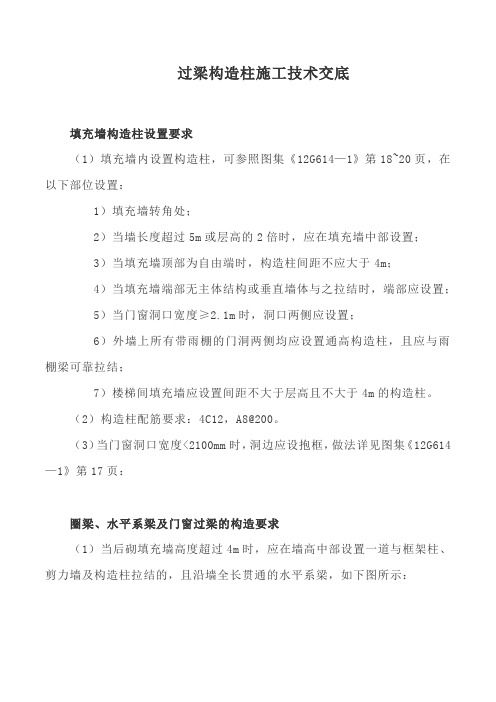

过梁构造柱施工技术交底填充墙构造柱设置要求（1）填充墙内设置构造柱，可参照图集《12G614—1》第18~20页，在以下部位设置：1）填充墙转角处；2）当墙长度超过5m或层高的2倍时，应在填充墙中部设置；3）当填充墙顶部为自由端时，构造柱间距不应大于4m；4）当填充墙端部无主体结构或垂直墙体与之拉结时，端部应设置；5）当门窗洞口宽度≥2.1m时，洞口两侧应设置；6）外墙上所有带雨棚的门洞两侧均应设置通高构造柱，且应与雨棚梁可靠拉结；7）楼梯间填充墙应设置间距不大于层高且不大于4m的构造柱。

（2）构造柱配筋要求：4C12，A8@200。

（3）当门窗洞口宽度<2100mm时，洞边应设抱框，做法详见图集《12G614—1》第17页：圈梁、水平系梁及门窗过梁的构造要求（1）当后砌填充墙高度超过4m时，应在墙高中部设置一道与框架柱、剪力墙及构造柱拉结的，且沿墙全长贯通的水平系梁，如下图所示：（1）当水平系梁与门窗洞顶过梁标高相近时，应与过梁合并设置，截面尺寸及配筋取水平系梁与过梁之大值。

当水平系梁被门窗洞口切断时，水平系梁纵筋应锚入洞边构造柱中或与洞边抱框拉结牢固。

（2）当墙体顶部为自由端时，应在墙体顶部设置一道压顶圈梁，做法如下图所示：一、作业条件1、工程采用C25商品混凝土。

2、构造柱、圈梁接槎处的松散混凝土和砂浆应剔除，模板内杂物清理干净。

3、常温下混凝土浇注前，砖墙、木模应提前适量浇水湿润，但不得有积水。

二、操作工艺(1) 工艺流程：作业准备——混凝土浇注――振捣——混凝土养护。

混凝土浇灌、振捣：1、构造柱根部施工缝处，在浇筑前宜先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土。

2、浇筑方法：将混凝土卸到铁皮上，用铁锹将混凝土卸到模内。

2、浇筑混凝土构造柱时，先将振动棒插入柱底部，使其振动再灌入混凝土，应分层浇筑振捣，每层不得超过60cm，边下料边振捣，一般浇筑高度不超过1.5m。

3、混凝土振捣：混凝土浇时要求边浇筑边用橡皮锤敲击模板，同时注意模板是否变形，变形随时修正。

二次结构圈梁构造柱钢筋工程技术交底1、施工准备1.1材料及主要机具：1.1.1钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。

钢筋应无老锈及油污。

1.1.2铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。

2.1.3控制混凝土保护层用的砂浆垫块、塑料卡。

1.1.4工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

1.2作业条件：1.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木。

按不同规格型号堆放并垫好垫木。

1.2.2核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

1.2.3弹好标高水平线及构造柱的外皮线。

1.2.4圈梁模板已做完预检，并将模内清理干净。

2.构件设置2.1构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m时均设构造柱，其截面尺寸为相应部位的墙厚×200，配筋为纵筋4Ф12，箍筋￠6﹫100/200。

锚入主体结构中采用植筋的方式。

2.2圈梁或砼配筋带设置：非住宅部分当墙高大于4m时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚×120，配筋为纵筋4Ф12，箍筋￠6﹫200。

锚入主体结构中采用植筋的方式。

窗台位置的压顶详见结构墙身大样图。

2.3门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚×100，配筋为纵筋2￠10，S形拉筋为￠6﹫400。

纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。

2.4拉结筋设置：每500高植入或埋入两根￠6拉结筋，拉结筋通长设置。

3、操作工艺3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

3.1.2预制构造柱钢筋骨架：3.1.2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。

3.1.2.2根据画线位置，将箍筋套在受力筋上逐根绑扎，要预留出搭接部位的长度。

二次结构施工、植筋技术交底本技术交底适用于框架（剪力墙）结构主体工程加气混凝土砌块填充墙施工。

1施工准备1、材料准备（1）水泥：砌筑砂浆所用水泥宜采用通用硅酸盐水泥或砌筑水泥，且应符合现行国家标准《通用硅酸盐水泥》GB175和《砌筑水泥》GB/T3183的规定。

水泥强度等级应根据砂浆品种及强度等级的要求进行选择，Ml5及以下强度等级的砌筑砂浆宜选用32.5级的通用硅酸盐水泥或砌筑水泥；M15以上强度等级的砌筑砂浆宜选用42.5级普通硅酸盐水泥。

当在使用中对水泥质量受不利环境影晌或水泥出厂超过3个月、快硬硅酸盐水泥超过个月时，应进行复验，并应按复验结果使用。

不同品种、不同强度等级的水泥不得混合使用。

水泥应按品种、强度等级、出厂日期分别堆放，应设防潮垫层，并应保持干燥。

（2）砂砌体结构工程使用的砂，应符合国家现行标准《混凝土和砂浆用再生细骨料》GB/T25176、《普通混凝土用砂、石质量及检验方法标准》JG] 52 和《再生骨料应用技术规程》G]/T240的规定。

砌筑砂浆用砂宜选用过筛中砂，毛石砌体宜选用粗砂。

水泥砂浆和强度等级不小于M5的水泥混合砂浆，砂中含泥量不应超过5%；强度等级小于M5 的水泥棍合砂浆，砂中含泥量不应超过10%。

人工砂、山砂、海砂及特细砂，应经试配并满足砌筑砂浆技术条件要求。

砂子进场时应按不同品种、规格分别堆放，不得混杂。

（3）砌块砌体结构工程使用的小砌块，应符合设计要求及现行国家标准《普通棍凝土小型空心砌块》GB8239、《轻集料：混凝土小型空心砌块》GB/T15229 、《蒸压加气混凝土砌块》GB11968的规定。

蒸压加气混凝土砌块砌筑时，其产品龄期应大于28出蒸压加气混凝土砌块的含水率宜小30%，加气混凝土砌块在运输、装卸及堆放过程中应防止雨淋。

采用薄层砂浆砌筑法施工的砌体结构块体材料，其外观几何尺寸允许偏差为 ±1mm。

（4）钢筋砌体结构工程使用的钢筋，应符合设计要求及国家现行标准《钢筋混凝士用钢部分：热轧光圆钢筋》GB1499.《钢筋混凝土用钢部分：热轧带肋钢筋》GB1499.及《冷拔低碳钢丝应用技术规程》JG]19的规定。

二次结构施工方法结构后砌填充墙体构造柱施工，因局限于操作空间环境，容易出现墙体垂直度和平整度偏差大，构造柱漏浆、涨模、蜂窝和垂直度偏差大等质量通病。

另一方面，由于构造柱的涨模、跑模、支模时不保护成品墙等原因致墙面平整度偏差大，增加了墙面抹灰层的厚度，浪费了原材料资源。

针对构造柱混凝土存在涨模、不平整、漏浆等施工问题，采用改进的模板体系，在砖墙构造柱安模接触处粘贴密封材料，解决混凝土浇筑过程漏浆的问题，成型后观感比较好。

工艺流程图基本要求一.基层处理：基层清理干净，不平整处可采取剔除或补抹砂浆的措施，特别是构造柱地面处要求平整≯3mm ，确保立模的缝隙密实。

二.构造柱的位置放线：构造柱在墙中位置的放线应按设计布置，当无设计规定时应按规范要求处理。

其位置必须由基础向上按各层垂直布置，放线时以建筑物和构造柱的轴线作为基准线，首先按图纸设计墙体的位置放置墙位线，然后再按构造柱在墙中的位置进行测放，轴线位移质量偏差≯5mm ，并做好标识。

三.构造柱筋绑扎：按设计配筋进行绑扎，柱筋绑扎完成后应将其垂直固定，避免倾倒。

四.墙体的砌筑模板制作 模板配料规范马牙槎高度构造柱位置运至现场 钢筋制作柱筋分析马牙槎修整模板拆除砼浇筑养护检查验收安装模板墙体砌筑 构造柱筋绑扎 立皮数杆定位放线清理基层1）按编制好的砖块排列图，在砌体的两侧混凝土墙或柱上设置皮数杆及标高。

2）砌筑按要求控制墙体的平整度和垂直度，根据墙体厚度采用双面挂线的砌筑方法；挂线时注意两头皮数杆标高的一致。

为确保墙体留置构造柱的截面尺寸及马牙槎大小一致，构造柱在墙体砌筑时按截面尺寸及马牙槎位置处挂垂直线，以控制其尺寸大小及垂直度。

3）构造柱的拉结钢筋设置：构造柱在墙体的拉结钢筋应在砌筑过程中一起埋设，拉结钢筋沿柱高每500mm设置一道，每道为2根φ6mm带弯钩钢筋，拉结钢筋在构造柱中通长设置，伸入两端砖墙砌体各不少于1000mm。

4）构造柱模板步步紧孔的留设：为确保构造柱模板安装的牢固，支模的步步紧应在墙体砌筑过程中事先留孔，留置的具体做法是：采用步步紧作为通孔工具，根据支模需要的位置，一般为垂直高度为每500mm预留一孔，砌筑时安放在砖砌体的竖缝内，如灰缝位置不对，可采用电钻（不能使用电锤冲击，造成墙体的轻微损坏，影响观感）在需要的位置打孔。
