混凝土圈梁与构造柱的施工钢筋混凝土具有良好的抗震性、抗裂性。
所以，为了保证砖砌体的抗裂性能和防震能力，增加砌体的强度和稳定性，需在墙体中配制相应的钢筋混凝土构件，这就是平常所说的砖混结构。
在砖墙砌体中配制钢筋，主要有墙体上设置的圈梁、构造柱等构件。
这些构件，与砖墙体连成了一个整体。
一、砖墙圈梁圈梁是砖混结构中的一种钢筋混凝土结构，有的地方又称墙体腰箍，它可以提高房屋的空间刚度和整体性，增加墙体的稳定性，避免和减少由于地基的不均匀沉降而引起的墙体开裂。
圈梁是沿外墙、内纵墙和主要横墙设置的处于同一水平面内的连续封闭形结构梁。
如图4-54所示为某一圈梁的配筋。
圈梁设在+0.000以下的称为地圈梁，如图4-55所示，图样上常用DQL来表示，凡是承重墙的下边均应设置地圈梁。
装配式混凝土楼群层、屋盖的砖房、砌块房，在抗震设防区，应在安装楼板的下边沿承重外墙的周围、内纵墙和内横墙上，设置水平闭合的层间圈梁和屋盖圈梁，图样上常用QL来表示。
如果圈梁设在门窗洞口的上部，兼作门窗过梁时，则应按图4-56所示进行施工。
如果圈梁被门窗或其他洞口切断不能封闭时，则应在洞口上部设置附加圈梁，附加圈梁与墙的搭接长度应大于圈梁之间的2倍垂直间距，并不得少于1m，如图4-57所示。
图4-54 某一圈梁的配筋示意图4-55 地圈梁图4-56 圈梁兼作过梁圈梁骨架的安装应按下面要求进行：（1）圈梁施工前，必须对所砌墙体的标高进行复测，当有误差时，应用细石混凝土进行找平。
（2）圈梁钢筋骨架一般是待模板安装完毕后进行。
圈梁骨架一般在墙体上进行绑扎，有的为了赶施工进度，常在场外预先进行绑扎，或者委托钢筋加工单位进行加工。
当采用预先绑扎和加工的骨架，可先进行编号组装。
有构造柱时，则应在构造柱处进行绑扎。
图4-57 附加圈梁设置当在模内进行绑扎圈梁骨架时，应按箍筋间距的要求在模板侧划上间距线，然后装主筋穿入箍筋内，箍筋开口处，应沿上面主筋的受力方向左右错开，不得将箍筋的开口放在同一侧。
砖混构造、构造柱、圈梁、板缝等混凝土施工工艺原则（420-1996）范围本工艺原则合用于砖混构造，外砖内模，外板内模旳构造柱、圈梁、板缝等混凝土浇筑工艺。
施工准备2.1 材料及本要机具：2.1.1 水泥：用325～425号矿渣硅酸盐水泥或一般硅酸盐水泥。
2.1.2 砂：用粗砂或中砂，当混凝土为C30如下时，含泥量不不小于5%。
2.1.3 石子：构造柱、圈梁用粒径：0.5～3.2cm卵石或碎石；板缝用粒径0.55～1.2cm细石，当混凝土为C30如下时，含泥量不不小于2%。
2.1.4 水：用不含杂质旳洁净水。
2.1.5 外加剂：根据规定选用早强剂、减水剂等，掺入量由试验室确定。
2.2 作业条件：2.2.1 混凝土配合比经试验室确定，配合比告知单与现场使用材料相符。
2.2.2 模板牢固、稳定，标高、尺寸等符合设计规定，模板缝隙超过规定期，要堵塞严密，并办完预检手续。
2.2.3 钢筋办完院检手续。
2.2.4 构造往、圈梁接槎处旳松散混凝土和砂浆应剔除，模板内杂物要清理洁净。
2.2.5 常温时，混凝土浇筑前，砖墙、木模应提前适量浇水湿润，但不得有积水。
操作工艺3.1 工艺流程：作业准备→ 混凝土搅拌→ 混凝土运送→ 混凝土浇筑、振捣→ 混凝土养护3.2 混凝土搅拌：3.2.1 根据测定旳砂、石含水率，调整配合比中旳用水量，雨天应增长测定次数。
3.2.2 根据搅拌机每盘多种材料用量及车皮重量，分别固定好水泥（散装）、砂、石各个磅秤旳标量。
磅秤应定期核验、维护，以保证计量旳精确。
计量精度：水泥及掺合料为±2%，骨料为±3%，水、外加剂为±2%。
搅拌机棚应设置混凝土配合比标牌。
3.2.3 正式搅拌前搅拌机先空车试运转，正常后方可正式装料搅拌。
3.2.4 砂、石、水泥（散装）必须严格按需用量分别过秤，加水也必须严格计量。
3.2.5 投料次序：一般先倒石子，再倒水泥，后倒砂子，最终加水。

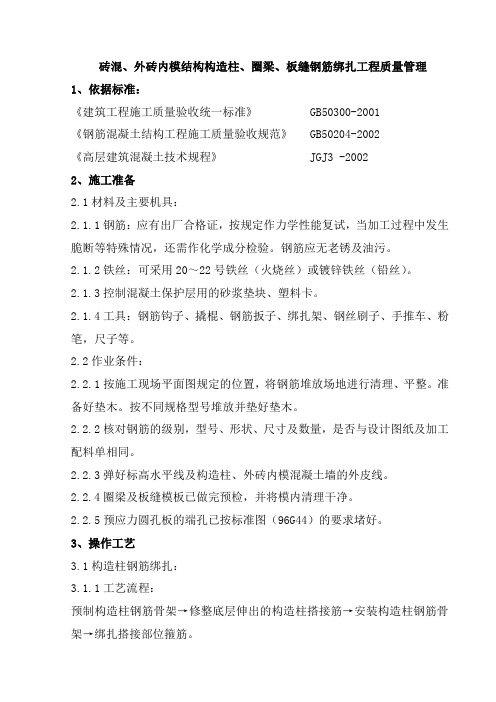

砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎工程质量管理1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢筋混凝土结构工程施工质量验收规范》 GB50204-2002《高层建筑混凝土技术规程》 JGJ3 -20022、施工准备2.1材料及主要机具：2.1.1钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
2.1.2铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
2.1.3控制混凝土保护层用的砂浆垫块、塑料卡。
2.1.4工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。
2.2作业条件：2.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
准备好垫木。
按不同规格型号堆放并垫好垫木。
2.2.2核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。
2.2.3弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。
2.2.4圈梁及板缝模板已做完预检，并将模内清理干净。
2.2.5预应力圆孔板的端孔已按标准图（96G44）的要求堵好。
3、操作工艺3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。
3.1.2预制构造柱钢筋骨架：3.1.2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
3.1.2.2根据画线位置，将箍筋套在受力筋上逐上绑扎，要预留出搭接部位的长度。
为防止骨架变形，宜采用反十字扣或套扣绑扎。
箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
3.1.2.3穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。
3.1.2.4在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
砖混结构构造柱、圈梁、板缝支模施工工艺一、范围本工艺标准主要适用于工业与民用建筑砖混结构、外砖内模和外板内模结构构造柱、圈梁、板缝的模板工程。
二、施工准备1、材料及主要机具：1.1木板（厚度为20～50mm）、定型组合钢模板（长度为600、750、900、1200、1500mm，宽度为100、150、200、250、300mm）、阴阳角模、连接角模。
1.2方木、木楔、支撑 (木或钢)，定型组合钢模板的附件 (U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓)、铅丝 (12号～14号)、隔离剂等。
1.3打眼电钻、搬手、钳子。
2、作业条件2.1弹好墙身+50cm水平线，检查砖墙（或混凝土墙）的位置是否符线，办理预检手续。
2.2构造柱钢筋绑扎完毕，并办好隐检手续。
2.3模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞。
2.4检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。
三、操作工艺1、工艺流程：2、支模前将构造柱、圈梁及板缝处杂物全部清理干净。
3、支模板：3.1构造柱模板：（1）砖混结构的构造柱模板，可采用木模板或定型组合钢模板。
可用一般的支模方法。
为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外墙面上，并每隔1m以内设两根拉条，拉条与内墙拉结，拉条直径不应小于φ16。
拉条穿过砖墙的洞要预留，留洞位置要求距地面30cm开始，每隔1m 以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头砖处。
（2）外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。
（3）外板内模结构山墙处组合柱，模板采用木模板或组合钢模板，用斜撑支牢。
（4）根部应留置清扫口。
3.2圈梁模板：（1）圈梁模板可采用木模板或定型组合钢模板上口弹线找平。
（2）圈梁模板采用落地支撑时，下面应垫方木，当用木方支撑时，下面用木楔楔紧。
16砖混结构构造柱圈梁板缝钢筋绑扎施工工艺砖混结构是指以砖墙为承载结构，梁柱板为辅助结构的一种建筑结构形式。
在砖混结构中，柱、圈梁和板缝钢筋的绑扎施工是非常重要的环节。
下面将介绍柱、圈梁、板缝钢筋绑扎施工的工艺。
1.柱的钢筋绑扎施工柱的钢筋是支撑建筑物上部负荷的主要构件，在绑扎施工时需要注意以下几个步骤：（1）确定柱的位置和尺寸，在地面上标明柱的位置，并按照设计要求切割钢筋。
（2）在柱的位置挖孔，根据设计要求，挖孔深度应大于柱的埋置深度，同时留出钢筋的穿过处。
（3）将切好的钢筋穿过孔洞，按照设计要求进行绑扎。
通常使用铁丝将钢筋固定在柱底部的钢筋筏板上。
（4）在钢筋绑扎完成后，进行柱模板的搭建和混凝土的浇筑。
2.圈梁的钢筋绑扎施工圈梁是连接柱和板之间的横向梁，起到加固作用。
圈梁的钢筋绑扎施工步骤如下：（1）确定圈梁的尺寸和位置，在柱和板之间标明圈梁的位置。
（2）根据设计要求切割钢筋，并将其穿过柱和板之间的连接间隙。
（3）按照设计要求将钢筋进行绑扎，通常使用铁丝将钢筋固定住。
注意，圈梁的钢筋绑扎需要保证其弯曲部分与柱或板的连接牢固。
（4）在钢筋绑扎完成后，进行圈梁模板的搭建和混凝土的浇筑。
3.板缝钢筋的绑扎施工板缝钢筋是指位于砖墙板与其他构件交接处的钢筋。
板缝钢筋的绑扎施工步骤如下：（1）确定板缝钢筋的位置和尺寸，在砖墙板与其他构件交接处标明钢筋的穿过位置。
（2）将切好的钢筋穿过交接处，按照设计要求进行绑扎。
通常使用铁丝将钢筋固定住。
（3）在钢筋绑扎完成后，进行板缝模板的搭建和混凝土的浇筑。
总之，柱、圈梁和板缝钢筋的绑扎施工是砖混结构中非常重要的环节。
在进行施工时，需要根据设计要求切割和穿过钢筋，并使用铁丝将钢筋固定住。
这些钢筋的绑扎质量直接关系到建筑物的安全性和承载能力，因此施工人员需要严格按照施工工艺进行操作，保证钢筋绑扎的牢固和准确性。
这样可以确保砖混结构具有良好的承载力和抗震性能。
砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎施工方案一、材料要求1 钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况还需作化学成分检验。
钢筋应无老锈及油污。
2 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
铁丝的切断长度不应过短或过长，满足使用要求即可。
3 垫块：控制混凝土保护层用的砂浆垫块、塑料卡、各种拉钩、定位卡或撑杆等。
二、主要机具钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
三、作业条件1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。
按不同规格型号堆放并垫好垫木。
2 核对钢筋级别、型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。
3 弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。
4 圈梁及板缝模板已做完预检，并将模内清理干净。
5 预应力圆孔板的端孔已按标准图（96G44）的要求堵好。
四、操作工艺(一)构造柱钢筋绑扎：1 工艺流程：2 柱钢筋绑扎：先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接的长度。
为防止骨架变形，宜采用反十字扣或套扣绑扎。
箍筋应与受力筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135º。
在柱顶、柱脚与圈梁钢筋交接的部位，应按设计和规范要求加密柱的箍筋，加密范围一般在圈梁上下均不应小于1/6层高或450mm，箍筋间距不宜大于l00mm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
有抗震要求的工程，柱顶、柱脚箍筋加密。
加密范围1/6柱高，同时不小于450mm,箍筋间距应按6d或100mm加密，进行控制，取较小值。
钢筋绑扎接头应避开箍筋加密区，同时接头范围的箍筋加密5d,且≤1Oomm。
3 修整底层伸出的构造柱搭接筋：根据己放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。
构造柱、圈过梁及女儿墙施工要求1. 构造柱及拉结筋布置A. 砌体墙的端部(无混凝土墙、柱时)及转角、丁字接头、门两侧处,必须设置构造柱及拉结筋，且墙上相邻构造柱间距于不大于4m，当墙长≥8m或层高2倍时,需每隔4m加设一根构造柱。
凡与砌体墙相连的剪力墙或柱边,应沿墙或柱高每隔600(轻质砌块)植入2根二级6拉结筋,拉结筋植入剪力墙或柱内90mm。
拉结筋伸出剪力墙或柱边的长度为沿砌体墙全长贯通。
拉结筋位于砌筑墙内端应设弯钩。
B．构造柱及拉结筋做法：如下在砌筑前，先根据设计图纸将构造柱等位置进行弹线，并把构造柱插筋处理顺直。
砌墙时，与构造柱连接处墙体砌成马牙槎，马牙槎长度为100mm，见下图马牙槎大样图砌筑时，从每层构造柱脚开始，砌马牙槎应先退后进，以保证构造柱脚为大断面。
构造柱的竖向受力钢筋，绑扎前必须作除锈、调直处理。
构造柱的竖向受力钢筋需接长时，采用绑扎接头，其搭接长度为35d。
在逐层安装模板时，必须根据构造柱轴线位置校正钢筋，绑扎牢固。
构造柱的钢筋保护层厚度为20mm。
在浇筑构造柱砼之前，必须将砖墙和模板浇水湿润，并将模板内的砂浆残块、砖渣等杂物清理干净。
2.过梁、圈梁A.砌块墙体上的门窗洞口过梁采用C20混凝土,梁宽同墙厚,梁长为洞口宽度+600。
做法见图1，对于柱边或剪力墙边的现浇过梁,施工柱子或剪力墙时应在现浇过梁处由柱内或剪力墙内预留伸出钢筋,做法见下图2。
图1图2B. 墙高≥4m的190轻质砌块墙以及高度≥3m的90轻质砌块墙, 应在墙半高处或门窗洞顶设置与柱连接且沿墙通长贯通的钢筋混凝土圈梁一道，圈梁纵筋应与柱墙中之预留钢筋搭接或焊接。
圈梁采用C20混凝土,圈梁宽同墙厚,配筋详见下图。
B. 不砌到楼板、梁底的砌体须设压顶,做法见下图。
砖混结构构造柱、圈梁、板缝支模1范围本工艺标准主要适用于工业与民用建筑砖混结构、外砖内模和外板内模结构构造柱、圈梁、板缝的模板工程。
2施工准备2.1材料及主要机具：2.1.1木板（厚度为20～50mm）、定型组合钢模板（长度为600、750、900、1200、1500mm，宽度为100、150、200、250、300mm）、阴阳角模、连接角模。
2.1.2 方木、木楔、支撑(木或钢)，定型组合钢模板的附件(U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺0)、铅丝(12号～14号)、隔离剂等。
2.1.3 打眼电钻、搬手、钳子。
2.2作业条件2.2.1 弹好墙身+50cm水平线，检查砖墙（或混凝土墙）的位置是否符线，办理预检手续。
2.2.2 构造柱钢筋绑扎完毕，并办好隐检手续。
2.2.3 模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞。
2.2.4 检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。
3操作工艺3.1工艺流程：支构造柱模板准备工作→支圈梁模板→办预检支板缝模板3.2 支模前将构造柱、圈梁及板缝处杂物全部清理干净。
3.3 支模板：3.3.1构造柱模板：3.3.1.1砖混结构的构造柱模板，可采用木模板或定型组合钢模板。
可用一般的支模方法。
为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外墙面上，并每隔1m以内设两根拉条，拉条与内墙拉结，拉条直径不应小于φ16。
拉条穿过砖墙的洞要预留，留洞位置要求距地面30cm开始，每隔1m以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头砖处。
3.3.1.2 外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。
3.3.1.3 外板内模结构山墙处组合柱，模板采用木模板或组合钢模板，用斜撑支牢。
3.3.1.4根部应留置清扫口。
3.3.2圈梁模板：3.3.2.1 圈梁模板可采用木模板或定型组合钢模板上口弹线找平。
JSQB03－21２23-２０02 构造柱、圈梁钢筋绑扎施工工艺标准编制人:尹维元审核人:劳国成批准人:李广荣2002-1１-28发布 2００2－１2-28实施构造柱、圈梁钢筋绑扎施工工艺标准ＪSＱB03—2１2２3—2002 1、适用范围本工艺标准适用于砖混结构得构造柱、圈梁得钢筋绑扎工艺２.施工准备２.1材料要求2、１。
1各种规格、级别得钢筋,必须有出厂合格证、进厂(场)后须经物理性能检定,对于进口钢材增加化学检验,经检验合格后方能使用。
2。
1。
2 钢筋绑扎用铁丝可采用０、９～1.2mm铁丝或镀锌铁丝,长度必须满足使用要求、2。
2主要机具钢筋钩子、撬棍、尺子、粉笔、钢丝刷子及运输机具２.3作业条件2、3。
1按施工现场平面图规定得位置,将钢筋堆放场地进行清理、平整。
准备好垫木,按钢筋绑扎顺序分类堆放,并将锈蚀进行处理。
2。
3、2 核对钢筋得级别、型号、形状、尺寸及数量就是否与设计图纸及加工配料单相同。
2。
3、３熟悉图纸,明确构造柱、圈梁、节点处钢筋构造及各部做法;根据工程进度要求,确定圈梁钢筋得合理分段与搭接位置与安装次序,并进行细致得技术交底。
2。
３、4模板已支设或部分支设,其尺寸及牢固情况符合钢筋绑扎要求;模板内杂物及垃圾已清除干净。
2、3、5在模板上已弹好水平标高线。
2。
３。
6检查构造柱基础及下层伸出搭接钢筋得数量、位置、长度,应符合设计要求。
３、操作工艺３、1构造柱钢筋绑扎3.1。
1工艺流程:预制构造柱钢筋骨架→修整底层伸出得构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋3.１。
2 一般采取先砌外墙后绑构造柱钢筋,亦可采取预制好得构造柱钢筋骨架,安装后再砌墙体。
3、1.3 绑扎时应先将每根柱所有箍筋套在下层伸出得搭接筋上,接长构造柱钢筋,划上箍筋间距,逐个绑扎。
注意在箍筋搭接处,要沿受力钢筋方向错开绑扎、3.1.4 构造柱钢筋与圈梁钢筋应绑扎连接,使形成一框架体系,在柱脚、JSＱＢ０3-２１2２3-2002 柱顶与圈梁相交得节点处应适当加密柱得箍筋,加密范围应符合设计要求。
4－6构造柱、圈梁、楼板与楼梯钢筋绑扎工艺标准（SEJ/BZ－0406－2002）1X围本工艺标准适用于砖混、框混结构的构造柱、圈梁、楼板与楼梯钢筋绑扎工艺。
2施工准备2.1材料与主要机具：2.1.1钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈与油污。
2.1.2铁丝：可采用20～22号铁丝(火烧丝)或镀锌铁丝(铅丝)。
2.1.3控制混凝土保护层用的砂浆垫块、塑料卡。
2.1.4工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，钢卷尺等。
2.2作业条件：2.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。
按不同规格型号堆放并垫好垫木。
2.2.2核对钢筋级别、型号、形状、尺寸与数量，是否与设计图纸与加工配料单相同。
2.2.3弹好标高水平线与构造柱、外砖内模混凝土墙的外皮线。
2.2.4圈梁与楼板模板已做完预检，并将模内清理干净。
3操作工艺3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→修整下层伸出的构造柱搭接筋→按装构造柱钢筋骨架→绑扎搭接部位箍筋3.1.2预制构造柱钢筋骨架：1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
2根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。
为防止骨架变形，宜采用反十字扣或套扣绑扎。
箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
3穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d(d为箍筋直径)，弯钩角度不小于135°。
4 在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密X围一般在柱子上、下均不应小于六分之一层高，箍筋间距不宜大于l0cm(柱脚加密区箍筋待柱骨架立起搭接后再绑扎)。
3.1.3修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置与搭接长度是否符合设计和规X的要求。
