回流焊保养要点

回流焊操作及维护保养规范回流焊是电子产品制造中常用的一种焊接技术，主要用于表面贴装技术中焊接贴片元件和电子元器件。

实施回流焊需要遵循一定的操作和维护保养规范，以确保焊接质量和设备的正常运行。

一、回流焊操作规范1.环境准备：（1）工作环境应整洁、干燥，温度控制在20-25摄氏度，湿度控制在60%-70%。

（2）将需要焊接的元件准备齐全，包括焊接台、焊锡膏、焊锡丝、辅助工具等。

（3）确认回流焊设备处于正常工作状态，工作台面清洁，无杂质。

2.回流焊设备操作：（1）打开回流焊设备电源，等待设备自检完成。

（2）设定焊接温度、预热时间、保温时间和冷却时间等参数，根据焊接工艺要求进行设置。

（3）将需要焊接的元件粘贴至焊接台面上，注意元件的方向和位置是否正确。

（4）涂抹一定量的焊锡膏在焊点上。

（5）激活回流焊设备开始焊接，注意观察焊接过程中的温度变化、焊接效果等。

3.焊接检验：（1）焊接完成后，检查焊点和焊线是否焊接良好，焊接是否均匀。

（2）进行焊点质量的检验，包括焊点的光亮度、焊点的金属结构和焊点的焊接强度等。

1.设备日常检查：（1）每日用无尘布清洁设备外表和焊接台面。

（2）定期检查设备电源、线路和接地情况，确保设备正常运行安全。

2.定期润滑：（1）按照设备操作手册要求，给设备润滑点加注适量的润滑油，确保设备运行的顺畅。

（2）检查并更换设备润滑油，以保持其润滑性能。

3.清洁焊接台面：（1）定期清洁焊接台面，除去焊锡残留物和污垢，避免对焊接质量产生影响。

（2）禁止使用化学溶剂和硬物刮擦焊接台面，以免损坏设备。

4.定期保养：（1）根据设备使用情况，定期清洁设备内部灰尘、杂物，确保设备的正常工作状态。

（2）检查设备传动部件是否紧固，带是否磨损，如有问题及时进行维修或更换。

5.定期检查温度控制系统：（1）定期检查设备的温度传感器的精度和准确性，并采取相应的校准措施。

（2）定期检查设备的温度传感器的连接线，确保其没有断线和短路等损坏情况。

教你正确的回流焊安全操作规程以及相关维护回流焊是一种常用的电子组装方法，其安全操作规程和维护是非常重要的。

下面是正确的回流焊安全操作规程以及相关维护的一些建议。

一、安全操作规程：1.穿戴个人防护用品：在进行回流焊作业时，应穿戴防护手套、防护眼镜、防护服等个人防护用品，确保人身安全。

2.防火防爆：在回流焊作业过程中，要注意防火防爆，将易燃易爆物品远离焊接区域，避免火花或高温引起事故。

3.通风良好：回流焊产生的焊接烟雾和气体对人体健康有害，所以需要确保作业区域有良好的通风设备，以保持空气清新并避免吸入有害物质。

4.谨慎操作：在进行回流焊时，要谨慎操作，避免发生烫伤和误操作导致电击等事故。

遵循操作程序，确保操作安全。

5.安全关机：在使用回流焊设备结束后，应正确关机并切断电源，避免长时间待机和电器故障。

二、相关维护：1.定期清洁：回流焊设备在使用过程中会积累焊渣、焊锡球等杂质，应定期清洁设备，避免影响焊接效果和设备寿命。

注意使用专用清洁剂和工具，以防损坏设备。

2.检查电气线路：定期检查回流焊设备的电气线路，确保线路接头紧固、绝缘完好，避免漏电和电击等事故。

如发现线路老化、破损等问题，及时更换维修。

3.涂抹润滑剂：回流焊设备中的滑轨、传动链条等部件需要定期涂抹润滑剂，以保持设备的正常运转，并延长设备寿命。

注意选择适合设备的润滑剂，避免对焊接质量产生不良影响。

4.维护加热元件和传感器：回流焊设备中的加热元件和传感器是关键部件，需要定期检查和维护。

确保加热元件的温度精度和传感器的准确度，以保证焊接质量和产品质量稳定。

5.定期保养：除了以上几点，还需要定期对回流焊设备进行全面保养。

例如检查气动系统、水冷系统、加热系统等，确保设备的各项功能正常，并及时排除故障。

总结：回流焊的安全操作规程和相关维护非常重要，能够保证焊接人员的安全和设备的正常运转。

上述建议只是一些基本的操作和维护要点，实际操作中，根据具体设备的使用说明和生产环境的特点，还需要进一步完善和调整。

ETC回流焊保养手冊制作﹕李戰偉SMT技委會設備保修課2009年5月目的：全面清潔保养回流焊各個部分，評估正在使用各配件的壽命﹐做到早預防早發現原則﹐减少故障发生率，盡可能的提高設備的嫁動率﹐滿足生產需要。

准備工具：1，内六角扳手一套2，爐膛清潔濟＆WD-40除繡劑3，工業酒精4，碎布5，润滑脂6，高温链条油7，鋼刷8，風槍9，鋼尺保養前須知：(1)上崗之前﹐如干涉到化學物品，請正確的戴好及穿好各保護用品。

(2)大保養時，请关闭主电源。

并需在机台主要电源开关上粘贴或悬挂“禁止通电”的警示牌。

(3)爐子頂蓋汽缸雖然有防止突然斷氣裝置，但是也要加上兩個安全撑杆及安裝上气管。

(4)当有两个或更多的人作业时，要相互通知自己將要做的动作，得到明确认可的答复后，才可以进行动作。

(5)机台在维护保養期间，可移动区域不可放置：治具，工具，零件及其它杂物。

(6)如有較危險的部分，需要拉警戒線進一提示。

回流焊的保养主要分为以下部分：1.前后側活動滑杆2.機油裝置3.传送链条和导轨4.抽风管5.TOP表面及外表面6.腔体7.链條8.後抽風裝置9.前抽風裝置10.FAN11.軸承12.內膛熱風網面13.馬達鏈條14.風扇葉15.轉動絲杆插入圖片﹐以便大家更能深入的将回流焊保养好,進而達到最佳理想狀態。

图(1) 将机器前後兩端的活動圆杆擦净,并加适量的潤滑油。

图(2) 檢查自动加油装置的机油是否为空。

图(3) 傳板导轨表面除繡并觀查有無變形。

機油裝置活動杆傳板軌道图(4) 清理抽风管中的垃圾。

图(5) 吸尘器将頂部污垢吸净,无污垢残留。

图(6) 觀查爐膛內有無螺丝及清理残留杂物. 膛體抽風管表面鏈條图(7) 使用WD-40除繡，并加高溫潤滑油。

后抽風箱图(8) 清潔后側抽風箱內的FLUX及其它摻雜物體。

前抽風箱图(9) 清潔前側抽風箱內的FLUX及其它摻雜物體。

图(10) 清潔FAN軸承，并除繡及加潤滑油。

图(11) 清潔并除軸承內繡及加潤滑油图(12) 清潔网上的雜物FAN 軸承熱風网鏈條图(13) 對馬達轉動鏈條适加潤滑油。

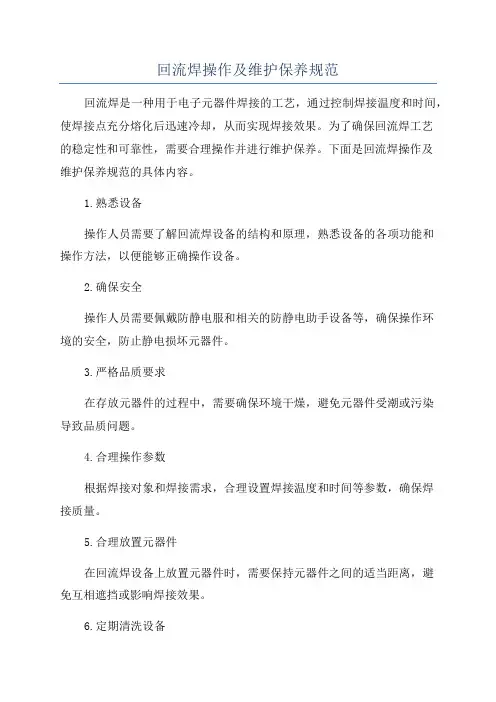

回流焊操作及维护保养规范回流焊是一种用于电子元器件焊接的工艺，通过控制焊接温度和时间，使焊接点充分熔化后迅速冷却，从而实现焊接效果。

为了确保回流焊工艺的稳定性和可靠性，需要合理操作并进行维护保养。

下面是回流焊操作及维护保养规范的具体内容。

1.熟悉设备操作人员需要了解回流焊设备的结构和原理，熟悉设备的各项功能和操作方法，以便能够正确操作设备。

2.确保安全操作人员需要佩戴防静电服和相关的防静电助手设备等，确保操作环境的安全，防止静电损坏元器件。

3.严格品质要求在存放元器件的过程中，需要确保环境干燥，避免元器件受潮或污染导致品质问题。

4.合理操作参数根据焊接对象和焊接需求，合理设置焊接温度和时间等参数，确保焊接质量。

5.合理放置元器件在回流焊设备上放置元器件时，需要保持元器件之间的适当距离，避免互相遮挡或影响焊接效果。

6.定期清洗设备由于焊接过程中会产生氧化物和焊渣等产物，必须定期清洗回流焊设备的通道和加热元件，确保设备运行正常。

1.定期检查回流焊设备定期检查回流焊设备的各个部件和连接处是否正常，包括传动装置、加热元件、电路连接等，确保设备的正常运行。

2.清洁设备定期清洁回流焊设备的内外表面，包括焊接室和操作面板等，避免灰尘和脏污积聚影响设备性能。

3.定期校准定期校准回流焊设备的温度和时间等参数，确保焊接质量和焊接效果。

4.安全操作遵守设备操作要求，使用合适的工具和设备操作回流焊设备，确保操作人员的安全。

5.保养加热元件定期检查和保养回流焊设备的加热元件，避免因加热元件老化或损坏导致焊接质量下降。

6.及时更换耗材根据设备说明书和实际情况，定期更换耗材，如过滤器、传动带、焊接嘴等，确保设备正常运行。

总结：回流焊操作及维护保养规范主要包括熟悉设备、确保安全、严格品质要求、合理操作参数、合理放置元器件、定期清洗设备等方面。

同时，还需注意定期检查回流焊设备、清洁设备、定期校准、安全操作、保养加热元件、及时更换耗材，以确保设备的正常运行和焊接效果的稳定性和可靠性。

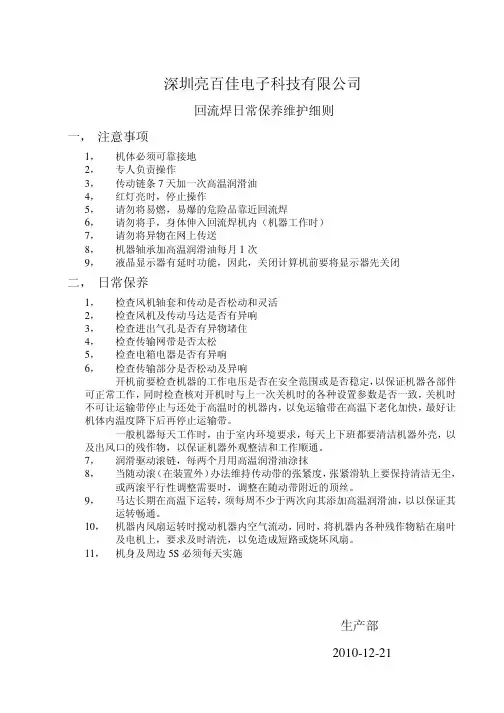

深圳亮百佳电子科技有限公司
回流焊日常保养维护细则
一， 注意事项
1，机体必须可靠接地
2，专人负责操作
3，传动链条7天加一次高温润滑油
4，红灯亮时，停止操作
5，请勿将易燃，易爆的危险品靠近回流焊
6，请勿将手，身体伸入回流焊机内（机器工作时）
7，请勿将异物在网上传送
8，机器轴承加高温润滑油每月1次
9，液晶显示器有延时功能，因此，关闭计算机前要将显示器先关闭
二， 日常保养
1，检查风机轴套和传动是否松动和灵活
2，检查风机及传动马达是否有异响
3，检查进出气孔是否有异物堵住
4，检查传输网带是否太松
5，检查电箱电器是否有异响
6，检查传输部分是否松动及异响
开机前要检查机器的工作电压是否在安全范围或是否稳定，以保证机器各部件可正常工作，同时检查核对开机时与上一次关机时的各种设置参数是否一致，关机时不可让运输带停止与还处于高温时的机器内，以免运输带在高温下老化加快，最好让机体内温度降下后再停止运输带。

一般机器每天工作时，由于室内环境要求，每天上下班都要清洁机器外壳，以及出风口的残作物，以保证机器外观整洁和工作顺通。

7，润滑驱动滚链，每两个月用高温润滑油涂抹
8，当随动滚（在装置外）办法维持传动带的张紧度，张紧滑轨上要保持清洁无尘，或两滚平行性调整需要时，调整在随动带附近的顶丝。

9，马达长期在高温下运转，须每周不少于两次向其添加高温润滑油，以以保证其运转畅通。

10，机器内风扇运转时搅动机器内空气流动，同时，将机器内各种残作物粘在扇叶及电机上，要求及时清洗，以免造成短路或烧坏风扇。

11，机身及周边5S必须每天实施
生产部
2010-12-21。

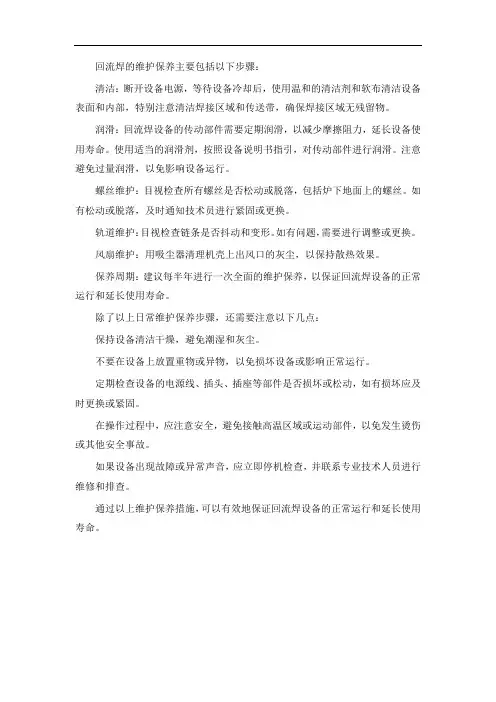

回流焊的维护保养主要包括以下步骤：
清洁：断开设备电源，等待设备冷却后，使用温和的清洁剂和软布清洁设备表面和内部，特别注意清洁焊接区域和传送带，确保焊接区域无残留物。

润滑：回流焊设备的传动部件需要定期润滑，以减少摩擦阻力，延长设备使用寿命。

使用适当的润滑剂，按照设备说明书指引，对传动部件进行润滑。

注意避免过量润滑，以免影响设备运行。

螺丝维护：目视检查所有螺丝是否松动或脱落，包括炉下地面上的螺丝。

如有松动或脱落，及时通知技术员进行紧固或更换。

轨道维护：目视检查链条是否抖动和变形。

如有问题，需要进行调整或更换。

风扇维护：用吸尘器清理机壳上出风口的灰尘，以保持散热效果。

保养周期：建议每半年进行一次全面的维护保养，以保证回流焊设备的正常运行和延长使用寿命。

除了以上日常维护保养步骤，还需要注意以下几点：
保持设备清洁干燥，避免潮湿和灰尘。

不要在设备上放置重物或异物，以免损坏设备或影响正常运行。

定期检查设备的电源线、插头、插座等部件是否损坏或松动，如有损坏应及时更换或紧固。

在操作过程中，应注意安全，避免接触高温区域或运动部件，以免发生烫伤或其他安全事故。

如果设备出现故障或异常声音，应立即停机检查，并联系专业技术人员进行维修和排查。

通过以上维护保养措施，可以有效地保证回流焊设备的正常运行和延长使用寿命。
