reflow oven 回流焊标准操作保养规范

回流焊操作及维护保养规范回流焊是电子产品制造中常用的一种焊接技术，主要用于表面贴装技术中焊接贴片元件和电子元器件。

实施回流焊需要遵循一定的操作和维护保养规范，以确保焊接质量和设备的正常运行。

一、回流焊操作规范1.环境准备：（1）工作环境应整洁、干燥，温度控制在20-25摄氏度，湿度控制在60%-70%。

（2）将需要焊接的元件准备齐全，包括焊接台、焊锡膏、焊锡丝、辅助工具等。

（3）确认回流焊设备处于正常工作状态，工作台面清洁，无杂质。

2.回流焊设备操作：（1）打开回流焊设备电源，等待设备自检完成。

（2）设定焊接温度、预热时间、保温时间和冷却时间等参数，根据焊接工艺要求进行设置。

（3）将需要焊接的元件粘贴至焊接台面上，注意元件的方向和位置是否正确。

（4）涂抹一定量的焊锡膏在焊点上。

（5）激活回流焊设备开始焊接，注意观察焊接过程中的温度变化、焊接效果等。

3.焊接检验：（1）焊接完成后，检查焊点和焊线是否焊接良好，焊接是否均匀。

（2）进行焊点质量的检验，包括焊点的光亮度、焊点的金属结构和焊点的焊接强度等。

1.设备日常检查：（1）每日用无尘布清洁设备外表和焊接台面。

（2）定期检查设备电源、线路和接地情况，确保设备正常运行安全。

2.定期润滑：（1）按照设备操作手册要求，给设备润滑点加注适量的润滑油，确保设备运行的顺畅。

（2）检查并更换设备润滑油，以保持其润滑性能。

3.清洁焊接台面：（1）定期清洁焊接台面，除去焊锡残留物和污垢，避免对焊接质量产生影响。

（2）禁止使用化学溶剂和硬物刮擦焊接台面，以免损坏设备。

4.定期保养：（1）根据设备使用情况，定期清洁设备内部灰尘、杂物，确保设备的正常工作状态。

（2）检查设备传动部件是否紧固，带是否磨损，如有问题及时进行维修或更换。

5.定期检查温度控制系统：（1）定期检查设备的温度传感器的精度和准确性，并采取相应的校准措施。

（2）定期检查设备的温度传感器的连接线，确保其没有断线和短路等损坏情况。

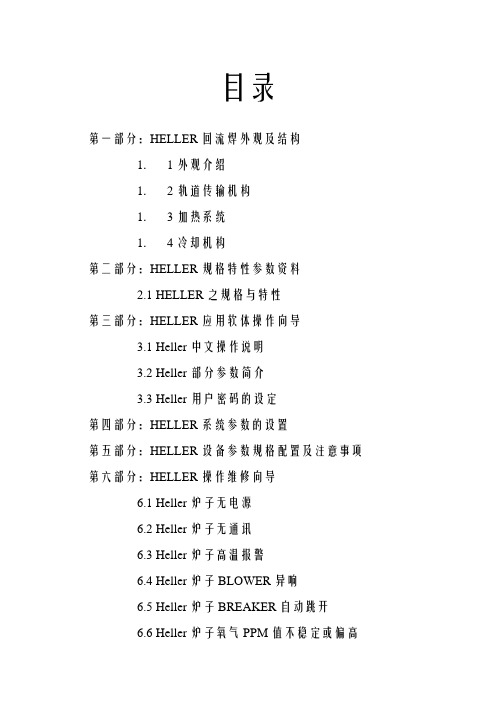

目录第一部分：HELLER回流焊外观及结构1．1外观介绍1．2轨道传输机构1．3加热系统1．4冷却机构第二部分：HELLER规格特性参数资料2.1 HELLER之规格与特性第三部分：HELLER应用软体操作向导3.1 Heller中文操作说明3.2 Heller部分参数简介3.3 Heller用户密码的设定第四部分：HELLER系统参数的设置第五部分：HELLER设备参数规格配置及注意事项第六部分：HELLER操作维修向导6.1 Heller炉子无电源6.2 Heller炉子无通讯6.3 Heller炉子高温报警6.4 Heller炉子BLOWER异响6.5 Heller炉子BREAKER自动跳开6.6 Heller炉子氧气PPM值不稳定或偏高第七部分：HELLER常用电路图的讲解第八部分：HELLER保养知识简介第九部分：HELLER 设备保修条例第一部分HELLER回流焊外观及结构1．1外观介绍HELLER REFLOW OVEN 采用PC机自动控制，界面直观，机器四周及上面PANEL可以灵活拆卸，更方便操作和维护。

总电源开关：“I”接通电源；“O”断开电源。

彩色显示器：显示操作信息，操作更直观。

方便操作者了解目前工作状态，准确显示机器当前各项参数。

键盘：输入信息，完成对机器控制。

三色灯：显示机器工作状态红色---机器处于ALARM状态，此时机器无法工作。

必须排除故障。

黄色---W ARNING状态或者NEW JOB下载绿色---机器处于正常状态例如：某温区设定温度为200度，W ARNING范围设定为15度，ALARM范围设定为40度，当前温度处在185~215度时亮绿色灯，当前温度在160~185度或者215~240度时亮黄色灯，当前温度在低于160度或者高于240度时亮红灯。

RESET键：每当按下E-STOP键后重新开机时需要按下RESET键以初始化炉子；当机器刚开始生产时需要按下RESET键。

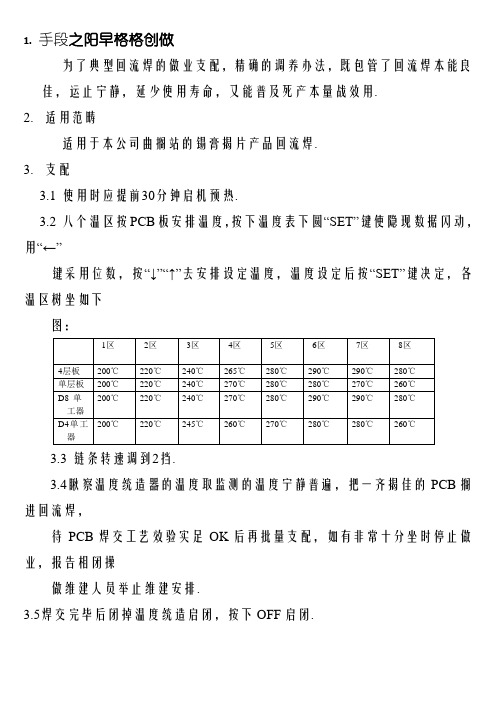

1.手段之阳早格格创做为了典型回流焊的做业支配，精确的调养办法，既包管了回流焊本能良佳，运止宁静，延少使用寿命，又能普及死产本量战效用.3.3 链条转速调到2挡.3.4瞅察温度统造器的温度取监测的温度宁静普遍，把一齐揭佳的PCB搁进回流焊，待PCB焊交工艺效验实足OK后再批量支配，如有非常十分坐时停止做业，报告相闭操做维建人员举止维建安排.3.5焊交完毕后闭掉温度统造启闭，按下OFF启闭.3.6空机运止10～15分钟后闭掉回流焊的总电源.4. 维护调养4.1 正在呆板附近树坐灭火设备；4.2 屡屡用完后揩拭浑理；4.3 每月将呆板里面的污秽浑理搞净；4.4 以毛刷没有定期扫除热却风扇叶片没有锈钢网上之灰法.4.5 边交收热体的下温线定期查看，三个月安排一次；4.6大电流的交线端子要举止紧固；4.7回流焊维护调养要挖写《回流焊维护调养记录表》5. 注意事项5.1 时常将机身、输送、热却风机等马达壳浑净以好处集热及保温；5.2 正在设备运止中，应时常监视各马达的中壳温度，出现过热局面应停机动性查看5.3 定期查看电控箱内各电器并紧定其交线端子的螺钉，如创造有触面烧蚀、吸合没有机动等局面，应即时处理；5.4 定期查看预热器、电热管的交头情况，如现收头紧动、交触没有良、绝缘老化等现象应即时浑理战调换；5.5 应时常查看设备呵护交天拆置是可良佳；；5.6 启电源总启闭时应先停止锡炉、预热战波峰等大电流背载后再举止；5.7 电源总启闭跳闸后，须查明本果排除子障后，圆可沉新合闸；；5.8 各传动部分应脆持良佳的润滑，除角度安排机构可用一般的油膏中，其余均用下温油膏润滑；5.9 各传动链条的紧紧度，应定时举止查看安排；5.10维建维护调养要挖写《回流焊维护调养记录表》。

回流焊操作及维护保养规范回流焊是一种用于电子元器件焊接的工艺，通过控制焊接温度和时间，使焊接点充分熔化后迅速冷却，从而实现焊接效果。

为了确保回流焊工艺的稳定性和可靠性，需要合理操作并进行维护保养。

下面是回流焊操作及维护保养规范的具体内容。

1.熟悉设备操作人员需要了解回流焊设备的结构和原理，熟悉设备的各项功能和操作方法，以便能够正确操作设备。

2.确保安全操作人员需要佩戴防静电服和相关的防静电助手设备等，确保操作环境的安全，防止静电损坏元器件。

3.严格品质要求在存放元器件的过程中，需要确保环境干燥，避免元器件受潮或污染导致品质问题。

4.合理操作参数根据焊接对象和焊接需求，合理设置焊接温度和时间等参数，确保焊接质量。

5.合理放置元器件在回流焊设备上放置元器件时，需要保持元器件之间的适当距离，避免互相遮挡或影响焊接效果。

6.定期清洗设备由于焊接过程中会产生氧化物和焊渣等产物，必须定期清洗回流焊设备的通道和加热元件，确保设备运行正常。

1.定期检查回流焊设备定期检查回流焊设备的各个部件和连接处是否正常，包括传动装置、加热元件、电路连接等，确保设备的正常运行。

2.清洁设备定期清洁回流焊设备的内外表面，包括焊接室和操作面板等，避免灰尘和脏污积聚影响设备性能。

3.定期校准定期校准回流焊设备的温度和时间等参数，确保焊接质量和焊接效果。

4.安全操作遵守设备操作要求，使用合适的工具和设备操作回流焊设备，确保操作人员的安全。

5.保养加热元件定期检查和保养回流焊设备的加热元件，避免因加热元件老化或损坏导致焊接质量下降。

6.及时更换耗材根据设备说明书和实际情况，定期更换耗材，如过滤器、传动带、焊接嘴等，确保设备正常运行。

总结：回流焊操作及维护保养规范主要包括熟悉设备、确保安全、严格品质要求、合理操作参数、合理放置元器件、定期清洗设备等方面。

同时，还需注意定期检查回流焊设备、清洁设备、定期校准、安全操作、保养加热元件、及时更换耗材，以确保设备的正常运行和焊接效果的稳定性和可靠性。

回流焊操作规范范文回流焊是一种常用的表面贴装技术，它能够高效地焊接电子元器件到印刷电路板（PCB）上。

为了确保焊接质量和工作安全，下面将介绍回流焊操作规范。

1.装备和环境准备(1)确保所有焊接设备处于正常工作状态，检查炉温计、传送带、过渡装置等部件是否完好，对于有损坏的部件应进行及时修理或更换。

(2)确保焊接区域的环境整洁，无杂物和易燃物品。

(3)检查和确保所有的材料准备就绪，包括PCB板、焊锡膏、元器件等。

2.设置和校准(1)根据焊接工艺要求，设置炉温、传送速度等参数。

设置时应参考焊锡膏和元器件的生产规范。

(2)检查并校准炉温计和传送速度计，确保其准确度。

3.PCB板准备(1)预处理电路板，包括清洗和干燥，确保表面无油、污垢和氧化物。

(2)检查电路板是否有破损或变形，使用损坏的电路板会影响焊接质量。

4.焊锡膏和元器件安装(1)准确地量取和涂布适量的焊锡膏于电路板焊接区域，确保焊锡膏的均匀性和适量。

(2)精确地安装元器件到焊锡膏涂布的区域，避免偏移或覆盖其他元器件。

5.焊接流程(1)将装有焊锡膏和元器件的电路板置于传送带上，通过预热、焊接、冷却等过程进行焊接。

(2)监测焊接温度和传送速度，确保焊接质量的稳定和一致性。

(3)检查焊接区域是否有焊接不良，如虚焊、偏移、气泡等。

6.焊接后处理(1)焊接完成后，及时将板取下，避免过度焊接导致元器件损坏。

(2)对焊接不良的区域进行修理，如重新加焊、更换元器件等。

7.焊接质量检查(1)对焊接完成的电路板进行质量检查，包括外观缺陷、焊接点强度等。

(2)对焊接不良的电路板进行整改，如重新焊接、更换元器件等。

(3)记录并分析焊接不良原因，进行改进。

8.安全措施(1)在焊接区域周围设置警示标识，以提醒他人注意安全。

(2)使用防静电设备，避免静电损坏元器件。

(3)坚持穿戴防护用品，如手套、护目镜等，确保自身安全。

回流焊安全作业操作规程回流焊是一种常用的电子元器件焊接技术，也是现代电子制造行业不可或缺的工艺。

然而，在进行回流焊操作时，由于高温、易燃等因素的存在，操作人员需要严格遵守安全操作规程，以确保人身安全和设备安全。

以下是回流焊安全作业操作规程，详细介绍了工作环境准备、操作准备、操作流程、紧急情况处理以及设备维护等方面的内容。

第一章：工作环境准备1. 保持工作环境整洁：确保工作区域没有杂物和易燃物，保持通道畅通，以方便操作和逃生。

2. 检查通风设施：确保回流焊设备周围的通风设施正常运行，保证室内空气流通，减少有害气体和烟雾对操作人员的危害。

3. 检查消防设备：定期检查和维护消防器材，确保灭火器、消防栓等设备处于良好状态，操作人员熟悉使用方法。

第二章：操作准备1. 穿戴个人防护装备：在进行回流焊操作前，必须穿戴适当的个人防护装备，包括防护眼镜、防护手套、防护服等。

2. 检查设备状态：检查回流焊设备的电源、加热电池、传送带等部件是否正常工作，根据需要进行维护或更换。

3. 清理焊接区域：清理焊接区域内的废气管道、废料盒等，保持焊接区域整洁，减少意外发生的可能性。

第三章：操作流程1. 安全上电：在开机之前，确保所有操作人员站在设备的安全区域内，避免受到电击的风险。

2. 加热设备：按照回流焊设备的操作手册正确设置加热温度和时间，确保设备能够达到适宜的焊接温度。

3. 元器件贴装：将待焊接的元器件放置在回流焊设备的传送带上，确保元器件的位置准确、稳定，并避免误装或散装。

4. 焊接过程控制：在焊接过程中，操作人员要密切观察设备的运行状况，确保回流焊温度和时间的控制在合适的范围内。

5. 检查焊点质量：焊接完成后，操作人员需要检查焊点的质量，包括焊接强度、焊锡质量等，及时修复和更换不合格的焊点。

第四章：紧急情况处理1. 火灾应急：如果发生火灾，立即关闭回流焊设备的电源和加热电池，使用灭火器或其他消防器材进行灭火，保证人员和设备的安全。
