斯维尔节能设计教程节能设计是在建筑设计中十分重要的一环,斯维尔节能设计是近年来兴起的一种节能设计方法,它注重整体性能优化,通过创新的设计和使用高效节能设备,实现建筑能源消耗的最小化,从而达到节能减排的目标。
下面将介绍斯维尔节能设计的步骤和一些常用的方法。
1.建筑能耗分析:首先,对建筑进行能耗分析,了解其能耗情况,包括照明、空调、采暖等能源消耗的比例和具体数值。
同时,还要考虑建筑所处的地理位置、气候条件等因素。
2.制定目标:根据能耗分析的结果,制定节能目标,例如减少能源消耗的比例或者达到特定的能源标准。
3.总体设计:在总体设计阶段,考虑采用高效节能设备和技术,如LED照明、太阳能系统、地热能利用等。
4.分析与评估:对各种节能设备和技术进行经济性和可行性的评估,包括投资回收周期、能源消耗减少比例等指标,确定是否采用。
5.细节设计:在细节设计阶段,需要根据建筑的能耗分析结果,对建筑的细节进行优化设计,比如加强隔热材料的使用、窗户的设计与选择等。
6.监测与管理:在建筑建成后,进行节能性能的监测与管理,通过建筑自动化系统对能源消耗进行监控,及时发现并解决能耗异常情况。
接下来介绍几种常用的斯维尔节能设计方法:1.太阳能利用:利用太阳能是一种常见的节能手段,可以通过安装太阳能热水器、太阳能电池板等设备来提供热水和电力。
2.照明设计:采用LED照明可以大幅度节省能源消耗,LED照明具有高效、寿命长、无汞等特点,是一种非常环保的照明方式。
3.隔热设计:通过加强建筑隔热材料的使用,减少建筑物的能量损失,可以有效地降低能耗。
同时,结合建筑的朝向和窗户设计等,达到优化隔热效果的目的。
4.自然通风与调温设计:通过合理设计建筑的通风系统,利用自然气流实现室内温度的调节,减少空调的使用频率及时间,从而降低能源消耗。
5.智能建筑管理系统:使用智能建筑管理系统可以对建筑的能源消耗进行实时监测,并根据实际需求调整建筑的运行模式,实现全面节能。
斯维尔节能设计步骤
斯维尔节能设计步骤如下:
1.核对图纸。
在天正软件内,核对每一层建筑的层高,门窗等。
2.建立模型。
用天正软件建立模型,注意墙体和墙体的交接处用修墙角命令使墙体闭合且自动断开,每段墙体独立。
3.检查模型。
用命令进行墙基检查、重叠检查、柱墙检查、模型检查,无误后建立楼层框。
4.生成轮廓。
搜索房间,生成建筑轮廓,给房间对象编号,有天井的地方设置为天井。
5.设置工程。
在工程设置中可以选择国标或者地方标准,按照相关标准设置。
6.遮阳设置。
进行遮阳的设置,不同的遮阳大小和方式要分别建一个遮阳类型。
7.立面划分。
复杂的建筑需要区分多个立面,立面划分后,分别计算每个立面的平均传热系数和综合太阳得热系数。
8.热工计算。
所有的设置和模型建立完成后,进行热工计算。
斯维尔节能教程范文第一步:了解斯维尔斯维尔是一种智能节能设备,它可以通过检测家庭的能源使用情况,帮助用户节省能源。
斯维尔的工作原理是通过安装在家庭电表上的传感器,实时监测家庭的用电量,并将数据传输到手机APP上。
用户可以通过APP查看自己的用电情况,并进行相应的调整。
第二步:安装斯维尔安装斯维尔非常简单,只需要将传感器固定在电表上即可。
首先,关闭电表总开关,确保安全。
然后,将传感器的夹具放在电表外壳上,并使用螺丝固定好。
最后,将传感器插入夹具,确保与电表接触良好。
安装完成后,打开电表总开关,斯维尔即可开始工作。
第四步:查看能源使用情况打开斯维尔APP,选择能源使用情况页面,可以看到家庭的实时用电量。
可以根据实际情况进行相应的调整,比如关闭不必要的电器、调低热水器的温度、降低空调的使用时间等等。
通过完善的数据分析,斯维尔还可以提供一些使用建议,帮助用户更好地节约能源。
第五步:设定能源目标根据家庭的实际情况,可以在斯维尔APP上设定一个能源目标。
比如每个月的用电量要比上个月减少10%。
设定目标后,斯维尔会根据你的实际用电情况,提供相应的建议和提示,帮助你实现目标。
第六步:与家庭成员分享通过斯维尔APP,你还可以将家庭的用电情况与家庭成员分享。
这样,每个人都可以参与到节能的过程中,共同努力,实现节能目标。
总结:斯维尔是一种非常实用的节能设备,通过实时监测和数据分析,帮助家庭节约能源。
通过斯维尔的使用,不仅可以减少能源消耗,还可以节省家庭的能源开支。
希望通过以上的教程,可以帮助大家更好地使用斯维尔,实现节能减排的目标,并为环境保护贡献一份力量。
斯维尔节能详细操作流程斯维尔节能是一种旨在提高能源利用效率和减少能源消耗的节能方法。
它通过使用节能设备和技术,改善建筑物和工业生产中的能源效率,以及提高能源系统的运行效率。
以下是一种详细的斯维尔节能操作流程,包括策划、执行和监测。
一、策划阶段:1.建立一个节能团队:成立一个专门的团队,由管理层、技术专家和相关部门的代表组成。
此团队的任务是制定节能计划,并监督其实施。
2.能源审计:进行能源审计,以评估当前能源的使用情况,并识别节能机会。
此外,还要评估节能措施的成本效益,并制定优先级。
3.设定节能目标:根据能源审计结果,设定具体的节能目标。
这些目标应该是可量化的,比如减少能源消耗量的百分比或增加能源效率的百分比。
4.制定节能计划:制定一份详细的节能计划,规定节能措施的具体内容、实施时间表和责任人。
此计划应该包括建筑、工业生产设备和能源系统的改进措施。
二、执行阶段:1.建筑改进措施:对建筑进行修复和改进,以减少能源浪费和能源损失。
这可以包括加强绝缘、更换节能灯具、安装高效暖通空调系统等措施。
2.工业生产设备改进:通过使用高效设备和技术,改善工业生产设备的能源效率。
这可以包括更换能耗较高的设备、进行定期维护和优化操作等措施。
3.能源系统改进:通过改进能源系统的设计和运行方式,提高其能源效率。
这可以包括安装能源管理系统、优化能源供应和分配等措施。
4.培训和意识提高:为员工提供培训,增强他们对节能的意识和理解。
同时,要鼓励员工参与节能活动,如关闭不必要的电源、合理使用设备等。
5.跟踪和监控:对节能措施的执行情况进行跟踪和监控。
这可以通过定期的能源消耗测量、设备运行监测和能源数据报告来实现。
三、监测阶段:1.能源消耗测量:定期测量和记录能源消耗量,以评估节能措施的成效。
比较实际消耗与预期目标,找出潜在问题并采取纠正措施。
2.设备运行监测:对节能设备和技术的运行情况进行监测和评估。
定期检查设备的性能和效率,及时发现并修复问题。
斯维尔节能步骤(简单版)1、整理图纸删除多余的东西,只保留墙体,柱子,门窗,轴线,指北针墙体连接、每一层的墙体高度是否正确门窗尺寸、窗台高是否正确剪力墙每一层的高度是否正确导出T62、检查把柱子移开,比较不容易出错3、空间划分空间划分完后打开特性,定义每一个空间,然后建楼层框,按照下方的命令提示,建立每一层的楼层框,楼层框一定要把外部轮廓的面积框进去。
4、指北针5、工程设置选择地点,标准选用规范,勾选自动提取指北针,若采用反射涂料,点击采用反射隔热涂料,太阳辐射系数根据立面的颜色和材质来进行选择,没有就选择相近的其他设置中,把结构类型和输出平面简图都选上自然通风算不过的时候,把自然通风房间修改为空调房6、工程构造按照设计说明调整材料,修正系数等,若有范例,可以直接导入导入的文件长这样如果构造不一样,点击后面的小方框,选择新的材料,或者自己输入新材料的参数,输入厚度和修正系数,一般无机保温砂浆1.30,挤塑聚苯板修正系数1.20设置门窗的种类,选择后面的小方框,可以调整更细的参数,比如中透光,高透光,低透光等注意!!如果没有选用low-E玻璃,玻璃的属性也不能选择low-E玻璃,不然计算时会按照low-E玻璃的参数来计算,但是出的节能报告里还是显示用的普通中空玻璃。
7、选择浏览分别框选每一层的墙体,在特性中设定墙体设定好后,旁边会有黄色的虚线,有些墙体会自动变成户墙,会标红,手动修改一下8、检查观察模型是否与实际的一致,如果墙体的高度,剪力墙的高度不正确,模型会漏空,模型中的屋顶会自动生成,平屋顶不需要再建模。
如果,模型中存在几种屋面,就把少数不一样的屋面建出来,在工程构造中加屋面二,屋面三,自动生成的屋面默认是屋面一的。
9、设置遮阳类型一般分为活动遮阳、平板遮阳遮阳也可以导入,先点旁边的三个点,找到要导入的文件,然后再点导入,但是每次只能导入一种遮阳,点击平面图上门窗,在特性中赋予每个门窗的遮阳类型阳台的门窗就可以用平板遮阳,飘窗一般用活动遮阳10、设置门窗类型设置门窗的开启面,通风面积11、计算先数据提取,再节能检查,每次有修改,都要先数据提取,才能节能检查根据节能检查中的各种不满足点开去看,是哪个位置,逐个解决。
斯维尔节能教程讲解引言:在当今社会,能源的高效利用已经成为了一个非常重要的话题。
随着全球人口的不断增加和工业的高速发展,能源消耗量也在不断增加。
而且,大量的能源消耗也会导致环境问题,例如大气污染和全球气候变化。
因此,实现能源的高效利用成为了一种迫切的需求。
斯维尔节能方法正是一个能够有效减少能源消耗的方法。
本文将会详细介绍斯维尔节能教程,教你如何实现能源的高效利用。
第一部分:什么是斯维尔节能方法?斯维尔节能方法是一种将能源的使用和浪费降到最低的方法。
该方法源于德国的斯维尔工业集团,该集团致力于研究和开发节能技术。
斯维尔节能方法主要通过改进产品设计和使用技术,来减少能源消耗和浪费。
该方法在工业生产和家庭生活中都可以应用,并且已经取得了显著的成果。
第二部分:斯维尔节能方法的原理和措施1.原理:斯维尔节能方法的核心原理是通过提高能源的使用效率来减少能源消耗。
改进产品设计和使用技术是实现这一目标的主要措施。
2.措施:(1)提高产品的能效:改进产品设计,减少能源消耗。
例如,研发更高效的电动机和照明设备,推广使用节能灯。
(2)优化生产过程:通过改进生产流程和使用高效设备来减少能源消耗。
例如,使用自动化控制系统和节能设备,减少能源浪费。
(3)提高能源管理水平:建立有序的能源管理体系,实行能源计量和目标管理,制定科学合理的能源消耗计划。
(4)增强员工节能意识:开展节能宣传教育,培养员工节能意识,激励员工参与节能行动。
第三部分:斯维尔节能方法的实施步骤1.能源调研:首先,进行能源的调研和评估,了解当前能源的使用情况和浪费情况。
2.制定节能计划:根据能源调研结果,制定明确的节能计划,并确定具体的节能目标和措施。
3.实施节能措施:根据节能计划,逐步实施节能措施。
例如,改进产品设计,采购节能设备,优化生产过程等。
4.监测和评估:对实施节能措施后的效果进行监测和评估,及时发现和解决问题,确保节能效果的实现。
5.经验总结和持续改进:总结实施节能措施的经验和教训,不断改进和完善节能工作,实现长期的节能效益。

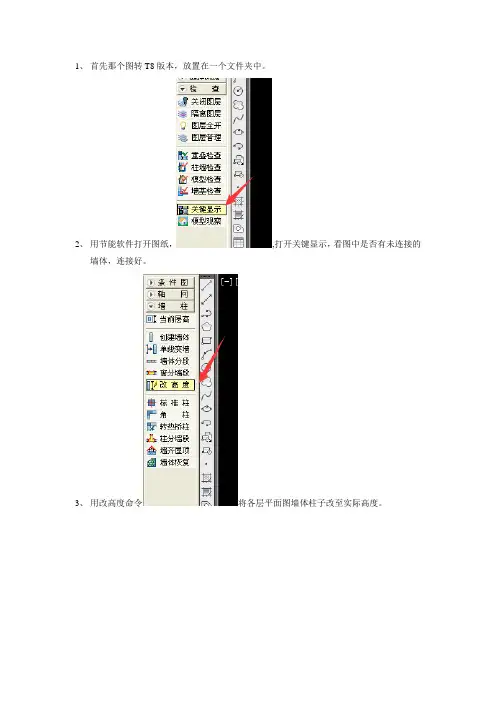

1、首先那个图转T8版本,放置在一个文件夹中。
2、用节能软件打开图纸,,打开关键显示,看图中是否有未连接的
墙体,连接好。
3、用改高度命令将各层平面图墙体柱子改至实际高度。
4、用门窗整理命令将个门窗改至实际尺寸,注意:建
议将窗台高度改到300,避免出现玻璃门窗与梁打架。
5、用将所有外墙的梁选中,用
CH命令调出特性菜单,选择其中的
热工,设置梁高。
6、用搜索房间命令分别搜索每层平面图,注意
不同楼层的楼层号要区分。
功能名称可以不管。
7、设置每层平面图对应的楼层与高度。
8、模型观察,看是否正常。
若不正常看图中是否有未连接的墙体,或者搜素面积的
是否在楼层框内。
只有这两种情况不能正常生产模型。
如果对平面做了修改记得要重新进行搜素房间命
令。
9、设置门窗可开启面积与遮阳,平开窗开启比例要调整(默认
30%),遮阳自主设置平板遮阳(阳台)百叶遮阳(DB42要求的外遮阳)。
10、
设置工程信息,注意指北针角度,通常平面图是上北下南就是90°,不是的话自己调整,此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。
上边缘绝热通
常用于上层有住宅的建筑,下边缘绝热用于住宅底部为商业的情况,如果下面有架空层
记得选择下边缘非绝热。
11、导入工程构造
顺序进行数据提取与节能检查,注意数据提
取进行计算后要进行保存。
节能检查看是否有
不满足的情况,自己调整,通常的一般要调整保温层厚度与玻璃的热工。
玻璃的热工在此处调整
数字具体可以查找资料,名称可以
不管,后面自己修改
调整好后进行满足要求后,导出计算书。
