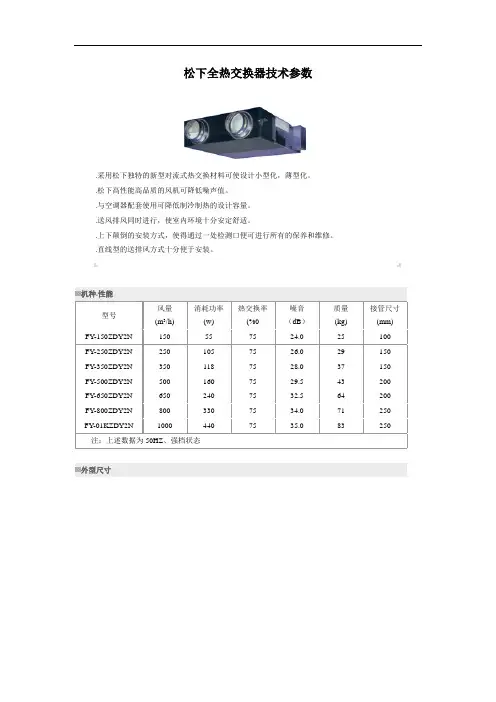

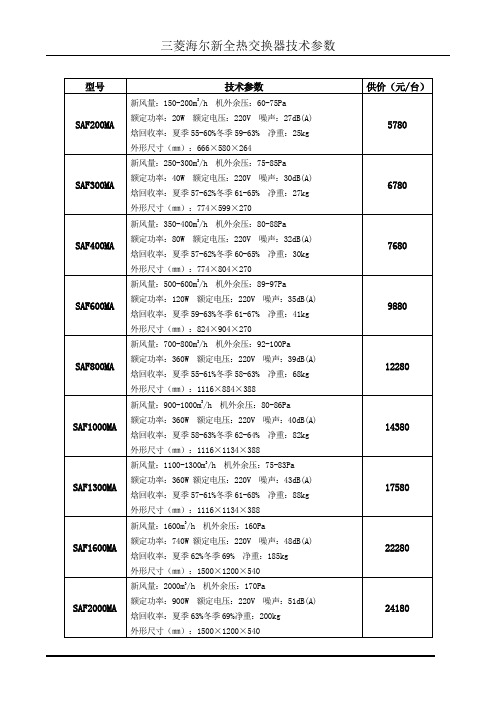

松下全热交换器技术参数.采用松下独特的新型对流式热交换材料可使设计小型化,薄型化。
.松下高性能高品质的风机可降低噪声值。
.与空调器配套使用可降低制冷制热的设计容量。
.送风排风同时进行,使室内环境十分安定舒适。
.上下颠倒的安装方式,使得通过一处检测口便可进行所有的保养和维修。
.直线型的送排风方式十分便于安装。
机种.性能型号风量(m3/h)消耗功率(w)热交换率(%0噪音(dB)质量(kg)接管尺寸(mm) FY-150ZDY2N150557524.025100 FY-250ZDY2N2501057526.029150 FY-350ZDY2N3501187528.037150 FY-500ZDY2N5001607529.543200 FY-650ZDY2N6502407532.564200 FY-800ZDY2N8003307534.071250 FY-01KZDY2N10004407535.083250注:上述数据为50HZ、强档状态外型尺寸型号A B C D E F G H J K L M N P Q R FY-150ZDY2N810600467303825251927013515997041411098-49 FY-250ZDY2N8106005993151426551927013515988241421916414495 FY-350ZDY2N8106008044801628601927013515988241421916414495 FY-500ZDY2N89060090450020296019270135159962414246210194107 FY-650ZDY2N1150600884480202960193401701941222612246210194106 FY-800ZDY2N1250600884428228940193881942181322612258242-85 FY-01KZDY2N125060011346782281190193881942181322612258242-85关于热交换器机组的概述随着当今高层建筑的迅速发展,高气密化、高隔热化影响到人们的工作和生活环境,所以人们对环境的换气要求越来越高,并日益对其重要性表现出极大的关注.北京松下精工有限公司生产的热交换器机组,将使人们关注的问题得以圆满的解决。
全热交换器可能大家比较陌生,如果换成一种叫法叫换气扇可能大家会比较熟悉,没错全热交换器是换热器的一种进化。
全热交换器算是刚起步的一种产品,以前大部分应用于工业中,比如工业热回收、燃油行业用的相对比较多,但是因为它的优点使得它慢慢的被大众化,被家庭所接受。
一、全热交换器工作原理说太多的专业术语可能大家比较不容易理解,说点通俗易懂的,简单讲全热交换器就是通过自身的电机实现对室内外新风和旧风的一个置换,在置换过程中,因其自身携带过滤和热回收功能,所以在置换过程中会对空气进行过滤,滤除空气中有害物质如粉尘、PM2.5、雾霾、细菌等大分子物质,并且在排出室内污气的时候能够讲室内的热量回收,实现节能效果。
二、全热交换器分类按芯体可分为两大类1、纸芯全热交换器当室内空调排风与室外新风分别呈交叉式流经换热芯体时,由于纤维之间的间隙很小,只有粒径较小的水蒸气分子才能通过,其他粒径较大的有害气体或异味气体分子无法通过,从而实现温度及湿度的交换。
夏季运行时,新风从空调排风获得冷能使温度降低同时新风中的水蒸气在分压力的作用下渗透到新风中;冬季运行时,新风从空调排风中获得热能,使温度升高,排风中的水蒸气则渗透到新风中。
2、蒸发式铝芯全热交换器机组采用静止叉流式换热芯体,芯体以亲水铝箔为载体,由数层换热单元组成,相邻两层单元体之流体的流道呈正交叉布置,其原理是由风机导入的室内、室外两股空气,室内排风在未经过换热芯体前,利用雾化水的蒸发吸热对室内排风先进行等焓加湿,使室内排风达到接近湿球温度的空气状态,此时室内排风的空气温度又低于室外排风的露点温度,然后在与室外新风呈交叉的方式流过换热芯体,热量从高温侧通过传热隔板传到低温侧,进行热交换经过热交换的室外新风再由风管送到所需房间。
三、全热交换器优点相对以往换气扇,全热交换器是一种完全体进化,那全热交换器到底有哪些优点呢?1、过滤:在换气的时候能够多对空气进行过滤,保证空气的干净。

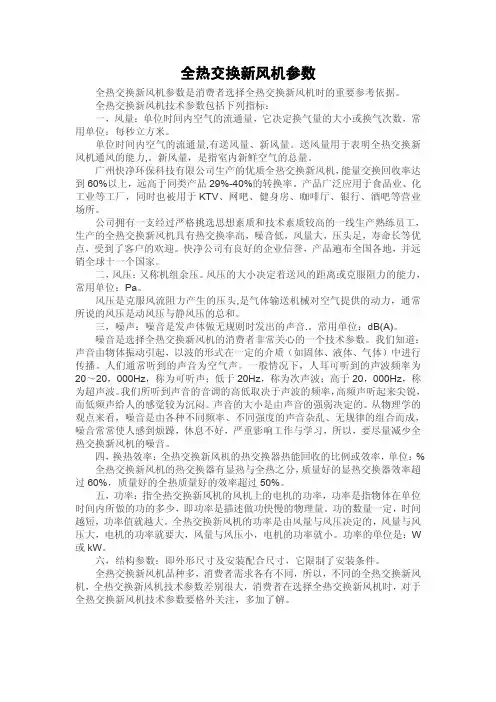

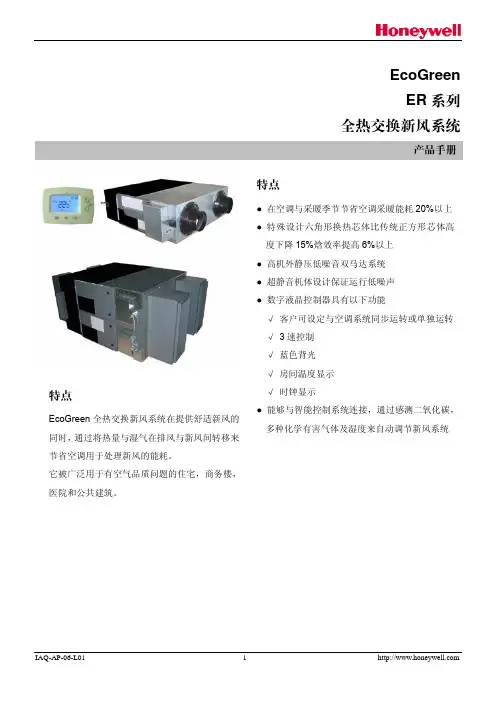

全热交换新风机参数全热交换新风机参数是消费者选择全热交换新风机时的重要参考依据。
全热交换新风机技术参数包括下列指标:一,风量:单位时间内空气的流通量,它决定换气量的大小或换气次数,常用单位:每秒立方米。
单位时间内空气的流通量,有送风量、新风量。
送风量用于表明全热交换新风机通风的能力,。
新风量,是指室内新鲜空气的总量。
广州快净环保科技有限公司生产的优质全热交换新风机,能量交换回收率达到60%以上,远高于同类产品29%-40%的转换率。
产品广泛应用于食品业、化工业等工厂,同时也被用于KTV、网吧、健身房、咖啡厅、银行、酒吧等营业场所。
公司拥有一支经过严格挑选思想素质和技术素质较高的一线生产熟练员工,生产的全热交换新风机具有热交换率高,噪音低,风量大,压头足,寿命长等优点,受到了客户的欢迎。
快净公司有良好的企业信誉,产品遍布全国各地,并远销全球十一个国家。
二,风压:又称机组余压。
风压的大小决定着送风的距离或克服阻力的能力,常用单位:Pa。
风压是克服风流阻力产生的压头,是气体输送机械对空气提供的动力,通常所说的风压是动风压与静风压的总和。
三,噪声:噪音是发声体做无规则时发出的声音.。
常用单位:dB(A)。
噪音是选择全热交换新风机的消费者非常关心的一个技术参数。
我们知道:声音由物体振动引起,以波的形式在一定的介质(如固体、液体、气体)中进行传播。
人们通常听到的声音为空气声。
一般情况下,人耳可听到的声波频率为20~20,000Hz,称为可听声;低于20Hz,称为次声波;高于20,000Hz,称为超声波。
我们所听到声音的音调的高低取决于声波的频率,高频声听起来尖锐,而低频声给人的感觉较为沉闷。
声音的大小是由声音的强弱决定的。
从物理学的观点来看,噪音是由各种不同频率、不同强度的声音杂乱、无规律的组合而成,噪音常常使人感到烦躁,休息不好,严重影响工作与学习,所以,要尽量减少全热交换新风机的噪音。
四,换热效率:全热交换新风机的热交换器热能回收的比例或效率,单位:%全热交换新风机的热交换器有显热与全热之分,质量好的显热交换器效率超过60%,质量好的全热质量好的效率超过50%。

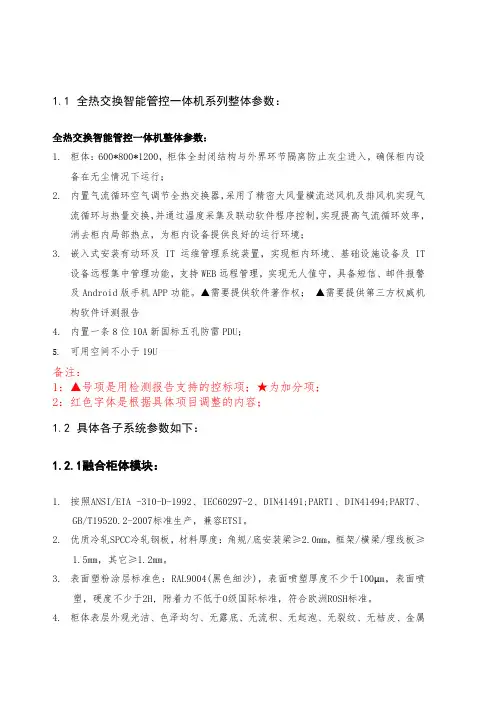

1.1全热交换智能管控一体机系列整体参数:全热交换智能管控一体机整体参数:1.柜体:600*800*1200,柜体全封闭结构与外界环节隔离防止灰尘进入,确保柜内设备在无尘情况下运行;2.内置气流循环空气调节全热交换器,采用了精密大风量横流送风机及排风机实现气流循环与热量交换,并通过温度采集及联动软件程序控制,实现提高气流循环效率,消去柜内局部热点,为柜内设备提供良好的运行环境;3.嵌入式安装有动环及IT运维管理系统装置,实现柜内环境、基础设施设备及IT设备远程集中管理功能,支持WEB远程管理,实现无人值守,具备短信、邮件报警及Android版手机APP功能。
▲需要提供软件著作权;▲需要提供第三方权威机构软件评测报告4.内置一条8位10A新国标五孔防雷PDU;5.可用空间不小于19U备注:1:▲号项是用检测报告支持的控标项;★为加分项;2:红色字体是根据具体项目调整的内容;1.2具体各子系统参数如下:1.2.1融合柜体模块:1.按照ANSI/EIA -310-D-1992、IEC60297-2、DIN41491;PART1、DIN41494;PART7、GB/T19520.2-2007标准生产,兼容ETSI。
2.优质冷轧SPCC冷轧钢板,材料厚度:角规/底安装梁≥2.0mm,框架/横梁/理线板≥1.5mm,其它≥1.2mm。
3.表面塑粉涂层标准色:RAL9004(黑色细沙),表面喷塑厚度不少于100µm,表面喷塑,硬度不少于2H, 附着力不低于O级国际标准,符合欧洲ROSH标准。
4.柜体表层外观光洁、色泽均匀、无露底、无流积、无起泡、无裂纹、无桔皮、金属件无毛刺和锈蚀。
5.▲外部件表面喷涂必须达到国家无毒无害的喷涂标准(提供第三方认证检测报告)。
6.▲外部件表面涂层平均厚度达到≥100um标准(提供第三方认证检测报告)。
7.柜体外形尺寸:600*800*1200(mm)宽*深*高,柜内安装容量19U。
全热交换器性能描述————————————————————————————————作者:————————————————————————————————日期:全热交换器性能描述1、HRV 概况:① 回收排风的热能并重新用于送风的系统,它使排风和送风之间进行热交换。
② 交换效率最高达85%,处于行业顶尖水平。
③ 业内第一的节能性,全年空调负荷可降低约28%。
④ 多种运转模式,对应夏、冬季和过渡季节的不同要求。
⑤ 可与空调内机联动控制,控制更方便。
⑥ 可选配增压箱,使风管设计更自由。
2、 产品特点:① 10种风量:另可通过增压箱组合风量为:3000 m3/h 、4000 m3/h ② 3种静压:A 、每种规格的全热交换器均有3档静压可调B 、可选配增压箱,应对更复杂、更大型的风管施工(仅1500风量及以上机型) ③ 新配备增压箱,机外静压可达285Pa全新配备的增压箱可使机外静压达到285Pa ,最大新风量达到4000m 3/h ,可对应更大的面积,允许使用更长的风管,设计更自由。
④ 可翻转安装,施工检修更便利根据现场安装条件,HRV 可选择常规的吊装方式,或翻转(底部朝上)吊装,以便减少送风管的长度和弯头数量,确保足够的通风量;同时使电器盒一侧可以留出足够的检修维护空间FRESH AIR PROCESSING UNIT底部朝下底部朝上⑤可与VRV室内机联动控制VRV室内机和HRV可通过共用的遥控器进行联动运转,既简化了系统的开关管理,也减少了HRV遥控器的安装作业。
此时,全热交换器的送风管可连接到VRV室内机的新风入口上。
过渡季节HRV独立运转时,VRV室内机可与之连锁进行送风运转,灰尘不会从空气滤网掉落。
⑥高效换热-新开发的HEP元件全热交换率最高达72%采用具有超强吸水及增湿特性的高效材料(HEP),实现行业顶尖的热交换率和温度交换率。
该热交换元件内部采用华夫结构,使进风和排风得以完全,充分热量交换。

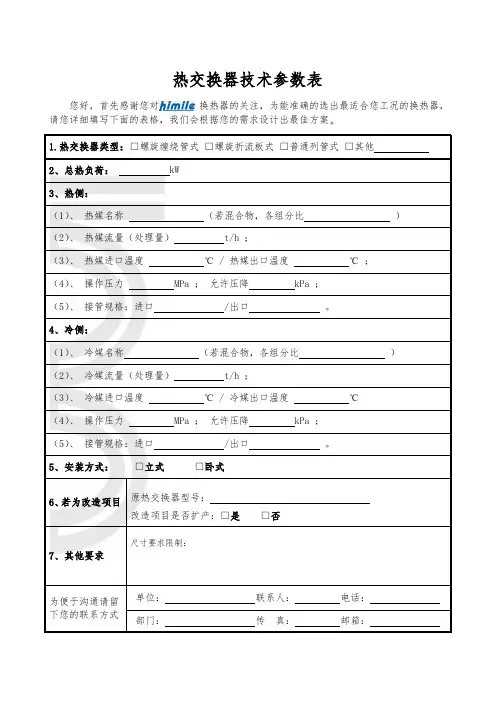

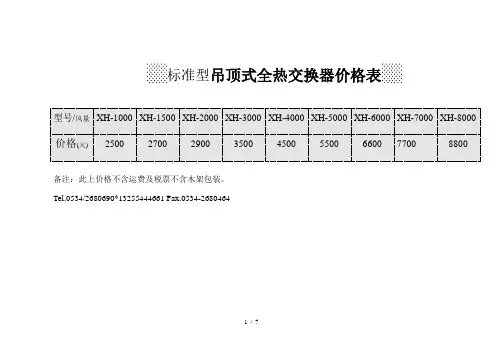

热交换器技术参数表
您好,首先感谢您对换热器的关注,为能准确的选出最适合您工况的换热器,请您详细填写下面的表格,我们会根据您的需求设计出最佳方案。
1.热交换器类型:□螺旋缠绕管式□螺旋折流板式□普通列管式□其他
2、总热负荷:kW
3、热侧:
(1)、热媒名称(若混合物,各组分比)
(2)、热媒流量(处理量)t/h ;
(3)、热媒进口温度℃ / 热媒出口温度℃;
(4)、操作压力MPa ;允许压降kPa ;
(5)、接管规格:进口/出口。
4、冷侧:
(1)、冷媒名称(若混合物,各组分比)
(2)、冷媒流量(处理量)t/h ;
(3)、冷媒进口温度℃ / 冷媒出口温度℃
(4)、操作压力MPa ;允许压降kPa ;
(5)、接管规格:进口/出口。
5、安装方式:□立式□卧式
6、若为改造项目原热交换器型号:
改造项目是否扩产:□是□否
7、其他要求
尺寸要求限制:
为便于沟通请留下您的联系方式单位:联系人:电话:部门:传真:邮箱:。
全热交换器技术参数1.概述1.1 工作原理XFHQ系列全热交换器采用先进科技及工艺,芯体用特殊纸质经过化学处理加工而成,对温度、湿度、冷热能量回收起到最佳效果。

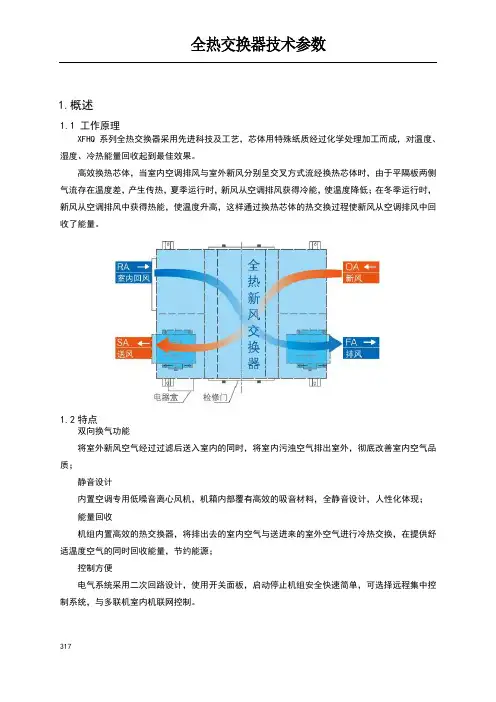

高效换热芯体,当室内空调排风与室外新风分别呈交叉方式流经换热芯体时,由于平隔板两侧气流存在温度差,产生传热,夏季运行时,新风从空调排风获得冷能,使温度降低;在冬季运行时,新风从空调排风中获得热能,使温度升高,这样通过换热芯体的热交换过程使新风从空调排风中回收了能量。
1.2特点双向换气功能将室外新风空气经过过滤后送入室内的同时,将室内污浊空气排出室外,彻底改善室内空气品质;静音设计内置空调专用低噪音离心风机,机箱内部覆有高效的吸音材料,全静音设计,人性化体现;能量回收机组内置高效的热交换器,将排出去的室内空气与送进来的室外空气进行冷热交换,在提供舒适温度空气的同时回收能量,节约能源;控制方便电气系统采用二次回路设计,使用开关面板,启动停止机组安全快速简单,可选择远程集中控制系统,与多联机室内机联网控制。
317MDV4+i 直流变频智能多联中央空调3181.3 命名法A,B,……Z 设计序列 S-三相,单相缺省Z-纸芯式、L-轮转式、P-普通式 D-吊顶式、L-立柜式 新风量,单位100m 3/h XFH-显换热式新风机 XFHQ-全换热式新风机MDV4+i直流变频智能多联中央空调2.参数2.200~1200m3/h的产品采用发泡风道,具备旁通功能;2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得,实际使用条件下的运行噪音可能高于此值,请根据设计安装具体条件,考虑相应的消音措施。
319MDV4+i直流变频智能多联中央空调2.200~1200m3/h的产品采用发泡风道,具备旁通功能;2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得,实际使用条件下的运行噪音可能高于此值,请根据设计安装具体条件,考虑相应的消音措施。
换热纸和瓦楞纸指标板翅式全热交换器性能指标:● 换热纸在全热空气换热器纸芯结构中主要起换热、传湿作用,其主要性能包括传热性能、透湿性能、透气性能。
● 瓦楞纸形成的瓦楞结构在全热空气换热器芯体结构中起到骨架作用,是空气的流通通道。
材料性能说明 透湿性能指在换热纸两面保持一定的蒸汽压力差,水蒸气从试样的一面透到另一面,以24h透过1m 3试样的水蒸气的质量来表示(g/24h·m 2)。
透湿度的大小取决于材料的厚度、材料成分的抗渗透。
透湿度越高换热纸的潜热回收率就越高。
评价方法依照GB下2679.2-1995《纸和纸板透湿度与折痕透湿度的测定(盘式法)》,测定一定时间内通过单位面积特定试纸的水蒸气量来评价。
环都公司在纸的表面涂覆了吸收和释放能力很强、同时只有粒径较小的水蒸气分子能够通过、而其它较大的粒径如有害气体或异味气体分子无法通过的吸湿剂,即保证换热纸具有较强的透湿性、良好的选择性和气密性。
● 全热交换器显热回收效率的高低取决于换热纸的传热性,即换热纸的导热性能,一般来讲导热性越好,显热回收效率就越高。
纸的 导热性与金属铝箔相比要小得多,因此换热纸张的厚度对显热回收效率尤为重要。
换热纸越薄,传热性就越好,显热回收效率就越高; 反之传热性、显热回收效率就差。
瓦楞纸越薄越有利于减少空气通过热交换器的阻力。
通过制成板翅式全热交换器后在焓差实验室测 试显热回收效率来评价换热纸的传热性能。
● 材质的物理强度主要包括抗拉强度、抗拆强度、抗撕裂强度。
纸张越薄抗拉强度、抗拆强度、抗撕裂强度就越差。
● 环都公司采用进口纸浆,通过特殊的工艺方法和添加一些无机材料制成的换热纸,保证换热纸张在很薄的情况下有较高的传热性和抗 撕裂性,保证瓦楞纸在相对较薄的情况下具有一定的挺度和强度。
传热性与物理强度107● 叠加尺寸可按需制作,但必须在规定范围内;● 安装尺寸为参考值,可根据热交换器的长度适当增加。
阻燃检测报告防霉检测报告特点规格尺寸自点火开始由于在湿热的空气中存在一些细菌,空气通过热交换器时,细菌有可能粘在热交换器的壁上,如果热交换器不具备抑菌功能,细菌就有可能在热交换器的壁上进行生长,并随着数量的增多,随空气进入室内,造成室内空气污染。
全热交换器技术参数
1.概述
1.1 工作原理
XFHQ系列全热交换器采用先进科技及工艺,芯体用特殊纸质经过化学处理加工而成,对温度、湿度、冷热能量回收起到最佳效果。
高效换热芯体,当室内空调排风与室外新风分别呈交叉方式流经换热芯体时,由于平隔板两侧气流存在温度差,产生传热,夏季运行时,新风从空调排风获得冷能,使温度降低;在冬季运行时,新风从空调排风中获得热能,使温度升高,这样通过换热芯体的热交换过程使新风从空调排风中回收了能量。
1.2特点
双向换气功能
将室外新风空气经过过滤后送入室内的同时,将室内污浊空气排出室外,彻底改善室内空气品质;
静音设计
内置空调专用低噪音离心风机,机箱内部覆有高效的吸音材料,全静音设计,人性化体现;
能量回收
机组内置高效的热交换器,将排出去的室内空气与送进来的室外空气进行冷热交换,在提供舒适温度空气的同时回收能量,节约能源;
控制方便
电气系统采用二次回路设计,使用开关面板,启动停止机组安全快速简单,可选择远程集中控制系统,与多联机室内机联网控制。
317
MDV4+i 直流变频智能多联中央空调
318
1.3 命名法
A,B,……Z 设计序列 S-三相,单相缺省
Z-纸芯式、L-轮转式、P-普通式 D-吊顶式、L-立柜式 新风量,单位100m 3
/h XFH-显换热式新风机 XFHQ-全换热式新风机
MDV4+i直流变频智能多联中央空调
2.参数
2.200~1200m3/h的产品采用发泡风道,具备旁通功能;2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得,实际使用条件下的运行噪音可能高于此值,请根据设计安装具体条件,考虑相应的消音措施。
319
MDV4+i直流变频智能多联中央空调
2.200~1200m3/h的产品采用发泡风道,具备旁通功能;2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得,实际使用条件下的运行噪音可能高于此值,请根据设计安装具体条件,考虑相应的消音措施。
320
MDV4+i 直流变频智能多联中央空调
321
2.2 外形尺寸
全热交换器内部结构图 200~1200风量机型
1500、2000风量机型
XFHQ-2DZ-B (吊装)
单位:mm
MDV4+i直流变频智能多联中央空调XFHQ-3DZ-B~XFHQ-12DZ-B (吊装) 单位:mm
XFHQ-15DZ/S-B 单位:mm
322
MDV4+i直流变频智能多联中央空调
XFHQ-20DZ/S-B 单位:mm
XFHQ-25DZ/S-A
323
MDV4+i直流变频智能多联中央空调XFHQ-30DZ/S-A
XFHQ-40DZ/S-A
324
MDV4+i直流变频智能多联中央空调XFHQ-50DZ/S-A
XFHQ-60DZ/S-A
325
MDV4+i直流变频智能多联中央空调XFHQ-80DZ/S-A
XFHQ-100DZ/S-A
326
MDV4+i直流变频智能多联中央空调
XFHQ-120DZ/S-A
2.3 安装尺寸
1.安装前首先检查机组外部是否完整无损,然后打开面板,用手转动风机,细听内部有无金属摩擦声。
如有异声,应调节轮子部份,使其和机壳不碰为止。
2.机组四周,尤其接线盒及接水一侧应留有充分的空间, 供连接及维护使用,另需保证过滤网拆卸空间。
3.机组必须安装平稳,并且不得承受冷凝水管和风道的重量,机组进出风口与送回风管要软连接。
4.机组使用220V/50Hz或380V/50Hz的交流电源。
应有可靠接地措施,接线应牢靠。
应为每台机组提供独立的电源供给、断开及保护装置。
5.启动风机之前,必须清除风管中一切杂物,检查各风阀装置等设备情况是否正常。
6.机组开机时注意通过调节系统内风阀,使机组内电机运行时的工作电流限定在电机的额定电流值之内。
7.三相电机在电源接通后,先开动风机看其旋转方向是否正确。
如反转应立即停机,调整电源相序。
327
MDV4+i 直流变频智能多联中央空调
328
单位:mm)
2.4 电气连接
2.4.1电源规格
电源配线规格如下表,容量过小将导致配线过热,机器烧坏事故。
XFHQ-2DZ-B ~XFHQ-12DZ-B
室外温度传感器
MDV4+i 直流变频智能多联中央空调329
XFHQ-15DZ/S-B ~XFHQ-20DZ/S-B
XFHQ-25DZ/S-A ~XFHQ-120DZ/S-A
外接三相380V/50HZ 电源 与开关面板对应连接 控制开关面板背面接点图注: KM :接触器 KH :热继电器。
