奥迪无极自动变速箱故障分析

栏目编辑：文二霞2017/08·汽车维修与保养37(接上期)图13 故障码1图14 故障码2图11 烧蚀的离合器K2摩擦片图12 拆解的双离合器毂双离合器是0B5变速箱的易损部件，那么双离合器损坏一般是什么部位损坏呢？双离合器损坏几乎都是内部的摩擦片烧蚀(图11、图12)。

上面我们讲到了，双离合器内部有两组离合器，分别为离合器K1和离合器K2，离合器K1在1挡、3挡、5挡、7挡工作，离合器K2在2挡、4挡、6挡、倒挡，我们从图11中看到的是离合器K2的内部烧蚀摩擦片，我们经常遇见的故障也是离合器K2摩擦片烧蚀。

我们知道了双离合器经常损坏的部位，那么双离合器烧蚀会造成什么故障现象呢？下面我们描述几种故障现象。

一、常见故障现象1.坡路倒车不走车车辆在比较大的坡路上倒车时，油门踩到底，车辆在坡路行驶缓慢，甚至严重的时候会出现加油也不走车。

如果在平路上倒车，一切正常。

2.3挡降2挡时车抖动车辆在减速降挡的时候，出现3挡降2挡，车抖动几下，然后才接合2挡。

3.变速箱控制单元报挡位调节器故障车辆行驶时，有时变速箱报警，报挡位调节器2的相关故障码，使用诊断仪读取的故障码如图13、图14所示。

4.变速箱控制单元报油温故障车辆急加油行驶，3挡升4挡时和5挡升6挡时，离合器严重打滑，有时报变速箱油温过高故障，变速箱进入保护模式。

这种故障现象比较少见，出现在离合器K2摩擦片烧蚀很严重时。

我们在维修的时候要区分变速箱油温是真高还是假高，这种故障现象是变速箱油温真高，才导致变速箱报警，进入保护模式。

二、解决方法我们通常的解决方法如下：一是更换双离合器总成。

这种方法维修速度快高，备件质量高，但费用也比较高。

二是分解双离合器，更换摩擦片与活塞。

现在市场上没有原Copyright ©博看网. All Rights Reserved.AT Repair栏目编辑：文二霞 ******************38·August-CHINA 图15 配套提供的离合器K1和离合器K2摩擦片图16 取出双离合器油封图18 分解后的离合器盖和双离合器图19 取出双离合器卡簧图20 取下双离合器上盖图21 取下离合器K1接合套图22 取下离合器K2接合套图23 装配双离合器油封1图24 装配双离合器油封2图17 取出双离合器盖卡簧厂摩擦片和活塞 (图15)。

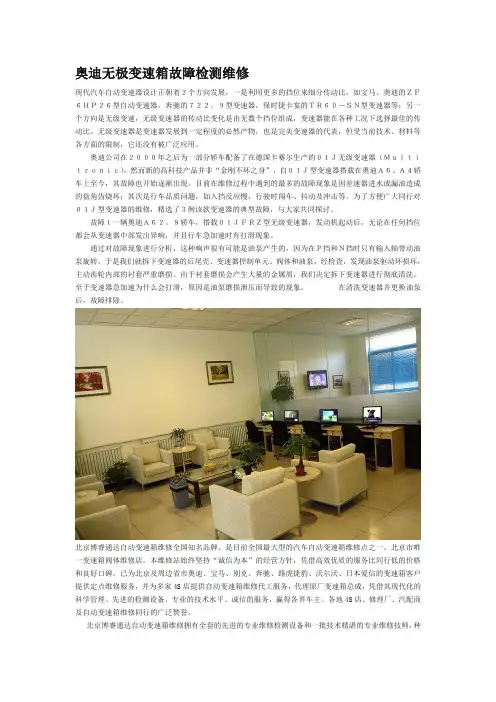

奥迪无极变速箱故障检测维修现代汽车自动变速器设计正朝着２个方向发展，一是利用更多的挡位来细分传动比，如宝马、奥迪的ＺＦ６ＨＰ２６型自动变速器，奔驰的７２２。

９型变速器，保时捷卡宴的ＴＲ６０－ＳＮ型变速器等；另一个方向是无级变速，无级变速器的传动比变化是由无数个挡位组成，变速器能在各种工况下选择最佳的传动比。

无级变速器是变速器发展到一定程度的必然产物，也是完美变速器的代表，但受当前技术、材料等各方面的限制，它还没有被广泛应用。

奥迪公司在２０００年之后为一部分轿车配备了在德国卡赛尔生产的０１Ｊ无级变速器（Ｍｕｌｔｉｔｒｏｎｉｃ），然而新的高科技产品并非“金刚不坏之身”，自０１Ｊ型变速器搭载在奥迪Ａ６、Ａ４轿车上至今，其故障也开始逐渐出现。

目前在维修过程中遇到的最多的故障现象是因差速器进水或漏油造成的盘角齿烧坏；其次是行车品质问题，如入挡反应慢，行驶时闯车、抖动及冲击等。

为了方便广大同行对０１Ｊ型变速器的维修，精选了３例该款变速器的典型故障，与大家共同探讨。

故障１一辆奥迪Ａ６２。

８轿车，搭载０１ＪＦＲＺ型无级变速器，发动机起动后，无论在任何挡位都会从变速器中部发出异响，并且行车急加速时有打滑现象。

通过对故障现象进行分析，这种响声很有可能是油泵产生的，因为在Ｐ挡和Ｎ挡时只有输入轴带动油泵旋转。

于是我们就拆下变速器的后尾壳、变速器控制单元、阀体和油泵，经检查，发现油泵驱动环损坏，主动齿轮内部的衬套严重磨损。

由于衬套磨损会产生大量的金属屑，我们决定拆下变速器进行彻底清洗。

至于变速器急加速为什么会打滑，原因是油泵磨损泄压而导致的现象。

在清洗变速器并更换油泵后，故障排除。

北京博睿通达自动变速箱维修全国知名品牌、是目前全国最大型的汽车自动变速箱维修点之一。

北京市唯一变速箱阀体维修店。

本维修站始终坚持“诚信为本”的经营方针，凭借高效优质的服务比同行低的价格和良好口碑，已为北京及周边省市奥迪、宝马、别克、奔驰、路虎捷豹、沃尔沃、日本爱信的变速箱客户提供定点维修服务，并为多家4S店提供自动变速箱维修代工服务，代理原厂变速箱总成，凭借其现代化的科学管理、先进的检测设备、专业的技术水平、诚信的服务，赢得各界车主、各地4S店、修理厂、汽配商及自动变速箱维修同行的广泛赞誉。

奥迪0B5变速箱工作原理及故障解析(五)
图75 变速箱后壳和拆卸后壳螺丝1-4
图76 取下变速箱后壳图78 拆卸输出长轴图77 取下中间差速器(托森差
速器)
图79 取下输出长轴
图72 P179E00故障码图73 壳体间渗油
图74 变速箱拆装顺序
拆卸双离合器总成；2.拆卸后壳和托森差速器；3.拆卸外部滤清器或ATF 连接件、油底壳和机电控制单元；4.拆卸前壳；5.拆卸中壳。

2.如何分解变速箱
3.组装变速箱时需要注意的步骤
上面就是拆解变速箱的所有步骤。

除了拆解，我们在组装变图80 取下导流板图82 将变速箱倒过来
图81 取下中间齿轮图83 拆卸连接线束插头
图84 拆卸连接线束
图86 拆卸中壳连接螺丝
图87 取下变速箱前壳
图88 拆卸挡位传感器
图85 拆卸挡位传感器插头第四步：取下中间齿轮，如图81所示。

图90 前壳磁铁图92 前壳和后壳涂密封胶
图93 前壳双面油封
图95 拧紧输出长轴
图96 中壳和后壳连接螺丝
图91 前壳导流板步骤螺栓拧紧力矩／继续转动角度
1箭头8Nm 以交叉方式2箭头以交叉方式继续转动120
步骤螺栓
拧紧力矩／继续转动角度
1铝螺栓-1-8Nm。

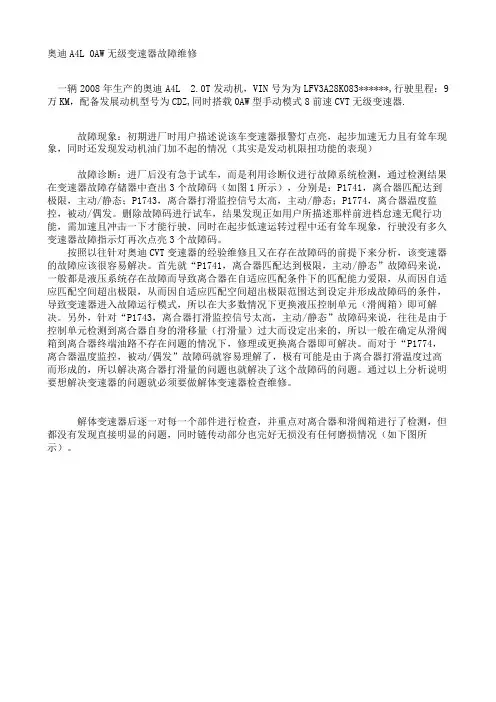

奥迪A4L 0AW无级变速器故障维修一辆2008年生产的奥迪A4L 2.0T发动机，VIN号为为LFV3A28K083******,行驶里程：9万KM，配备发展动机型号为CDZ,同时搭载0AW型手动模式8前速CVT无级变速器.故障现象：初期进厂时用户描述说该车变速器报警灯点亮，起步加速无力且有耸车现象，同时还发现发动机油门加不起的情况（其实是发动机限扭功能的表现）故障诊断：进厂后没有急于试车，而是利用诊断仪进行故障系统检测，通过检测结果在变速器故障存储器中查出3个故障码（如图1所示），分别是：P1741，离合器匹配达到极限，主动/静态；P1743，离合器打滑监控信号太高，主动/静态；P1774，离合器温度监控，被动/偶发。

删除故障码进行试车，结果发现正如用户所描述那样前进档怠速无爬行功能，需加速且冲击一下才能行驶，同时在起步低速运转过程中还有耸车现象，行驶没有多久变速器故障指示灯再次点亮3个故障码。

按照以往针对奥迪CVT变速器的经验维修且又在存在故障码的前提下来分析，该变速器的故障应该很容易解决。

首先就“P1741，离合器匹配达到极限，主动/静态”故障码来说，一般都是液压系统存在故障而导致离合器在自适应匹配条件下的匹配能力爱限，从而因自适应匹配空间超出极限，从而因自适应匹配空间超出极限范围达到设定并形成故障码的条件，导致变速器进入故障运行模式，所以在大多数情况下更换液压控制单元（滑阀箱）即可解决。

另外，针对“P1743，离合器打滑监控信号太高，主动/静态”故障码来说，往往是由于控制单元检测到离合器自身的滑移量（打滑量）过大而设定出来的，所以一般在确定从滑阀箱到离合器终端油路不存在问题的情况下，修理或更换离合器即可解决。

而对于“P1774，离合器温度监控，被动/偶发”故障码就容易理解了，极有可能是由于离合器打滑温度过高而形成的，所以解决离合器打滑量的问题也就解决了这个故障码的问题。

通过以上分析说明要想解决变速器的问题就必须要做解体变速器检查维修。

奥迪自动变速箱常见故障如何解决, 附老技术维修过程图解奥迪( Audi) 是德国大众汽车集团子公司奥迪汽车公司旗下的豪华汽车品牌, 作为高技术水平、质量标准、创新能力、以及经典车型款式的代表。

奥迪与奔驰、宝马并称国内豪华车的三驾马车。

也就是大家平时习惯称呼的BBA。

作为奥迪在国内市场上销售火爆的A6L, 自跨入新世纪开始, 就在这款车上配备了CVT无机变速箱, 起初是01J 6速, 而后是01T 7速、再到如今的0AW 8速。

无一例外, 都被以下变速箱故障所折磨, 诸如很多车友反应行驶中车子出现抖动、底盘有响声, 然而声音是多种多样, 一些车辆过坎、减速、给油都有哗啦啦响声。

有的挂入某个档位, 变速箱内发出”嗡嗡”的声音等, 还有就是经常出现的发动机转速已经到达3000多转, 车速依然还在50码左右, 明显的打滑。

今天, 我们就解体一个奥迪A6L的01T模拟7速变速箱。

主要故障表现也就是车辆打滑严重, 发动机转速经常飙升至3000多转。

还有就是热车时候的明显异响, 听着很刺耳。

这款变速箱的装车量还是比较大的, 主要是奥迪在国内卖的火的两款车A4和A6两款车上透过这张图片, 我们能够一下子看到变速箱的全局, 大概了解各个零件的位置。

拆解变速箱需要一步一步的慢慢进行, 我们先从头盖骨开始拆起, 一步一步往下。

其实光从名字我们能够听出来, 这个变速箱电脑是个什么东西了, 它就是整个变速箱的控制单元, 控制了自动变速箱的自动换挡, 所谓自动也就体现在它的能力上。

当然, 既然是电脑, 肯定是不会很便宜。

很多人可能很意外, 原来变速箱的电脑这么小啊, 对呀, 就是这么小一点, 她就是整个变速箱的控制模块, 掌控了整个变速箱的升档降档。

当然还是故障的诊断与反馈。

其实不论是因为什么故障, 只要检查过变速箱故障的人, 基本上都应该被告知这个玩意儿的问题, 或多或少应该都听过关于阀体的一些解释和说明。

长时间的磨损或者杂质随油进入到阀体内部都会导致阀体过度磨损, 内部泄压严重, 继而导致, 阀体里面有很多圆柱形的柱塞不断移动来调节油路, 柱塞和孔壁之间只有几个C的配合间隙, 用久了阀道就会磨损, 发生泄压, 油压不足就会发生冲击和打滑。

汽车自动变速器的故障检测与维修汽车自动变速器是一种通过使用复杂的液压系统来控制车辆换挡的技术，与手动变速器不同，自动变速器可以更轻松地进行加、减速操作，并提供更加舒适的驾驶体验。

但是，由于其复杂的结构和工作原理，自动变速器也非常容易出现故障，需要及时进行检测和维修。

本文将介绍汽车自动变速器的故障检测和维修流程。

一、自动变速器故障诊断1. 检查变速器油液位自动变速器的油液是变速器工作的关键因素，如果油液过少或过多都会导致变速器出现问题。

因此，在检查变速器问题之前，首先需要检查变速器油液位。

如果油液位过低，需要及时添加正确的油液，如果油液过多，需要将多余的油液排出。

2. 检查变速器油液颜色和质量油液的颜色和质量可以反映变速器的工作状态。

如果油液颜色变黑或呈现烧焦的味道，那么很有可能变速器内部出现了问题。

此时需要更换变速器油，以及检查变速器内部是否存在堵塞或磨损的问题。

3. 检测变速器油压当变速器工作时，油液将会被泵入液压系统中，通常需要达到一定的压力。

如果变速器油压不足，那么极有可能是液压系统中的问题。

此时需要检查油泵、阀门、油管等部件是否存在故障或损坏。

4. 检查变速器齿轮当变速器发生故障时，齿轮通常会先出现问题。

因此，在诊断变速器故障时，需要检查变速器齿轮是否存在磨损或损坏的情况。

此时，需要拆开变速器进行详细的检查。

5. 检查变速器传动带变速器传动带是连接变速器和发动机的关键部件。

如果传动带出现松动、掉落或磨损，那么会导致变速器不能正常工作。

因此，在检测变速器故障时，需要检查传动带的状态以确定是否需要更换传动带。

6. 检查变速器控制模块自动变速器的工作需要通过控制模块来实现。

如果控制模块存在故障，那么变速器不能正常工作。

因此，在检测变速器故障时，需要先检查控制模块，确定是否需要更换或修复。

二、自动变速器维修1. 更换变速器油变速器油是变速器工作的关键因素。

如果油液颜色变黑或质量不佳，那么需要更换油液。

奥迪s3变速箱故障查看手册
以下是奥迪S3变速箱故障查看手册：
1. 检查变速箱油位和质量：首先，需要检查变速箱油面和油质。

如果发现油面过低或油质污浊，需要及时更换变速箱油。

2. 检查变速箱传感器：变速箱传感器是检测变速箱工作状态的重要组件。

如果传感器故障，可能会导致变速箱不稳定或无法正常工作。

需要检查传感器的连线和电压值是否正常。

3. 检查变速箱离合器：变速箱离合器是变速箱正常工作的重要部分。

如果离合器磨损或损坏，将导致变速箱换挡不顺畅或无法换挡。

需要检查离合器的磨损程度和是否需要更换。

4. 检查变速箱油泵：变速箱油泵是变速箱正常工作的重要部分。

如果油泵故障，将导致变速箱供油不足或无法供油。

需要检查油泵的连线和电压值是否正常。

5. 检查变速箱控制单元：变速箱控制单元是控制变速箱工作的重要部分。

如果控制单元故障，将导致变速箱工作不正常或无法工作。

需要检查控制单元的连线和电压值是否正常。

以上是奥迪S3变速箱故障查看手册的一些内容，如果出现故障，建议及时到专业的汽车维修店进行维修。

自动变速器的常见故障一、前言自动变速器是车辆上的重要部件之一，它能够根据车速、负载和发动机转速等因素自动调整齿轮比，使驾驶更加平稳、舒适。

然而，自动变速器也会出现故障，影响车辆的性能和安全。

本文将详细介绍自动变速器的常见故障及其解决方法。

二、自动变速器的工作原理在了解自动变速器的常见故障之前，我们需要先了解它的工作原理。

自动变速器主要由液压系统和机械系统两部分组成。

液压系统：通过油泵将液压油送到液压控制阀中，控制阀根据传感器反馈的数据来调整油路，从而实现换挡操作。

机械系统：由齿轮、离合器、离合片等组成。

当离合片接触时，发动机输出扭矩传递到齿轮上，通过不同大小的齿轮来实现不同档位的换挡。

三、常见故障及解决方法1. 液压系统泄漏液压系统泄漏是自动变速器最常见的故障之一。

泄漏可能是由于密封件老化、损坏或安装不当等原因引起的。

解决方法：检查液压系统的密封件是否损坏或老化，必要时更换。

另外，检查液压系统中的油管和接头是否松动或磨损，必要时进行维修或更换。

2. 换挡不顺畅换挡不顺畅可能是由于离合器片磨损、离合器油泵失效或控制阀故障等原因引起的。

解决方法：检查离合器片是否磨损，必要时更换。

同时，检查离合器油泵和控制阀是否正常工作，必要时进行维修或更换。

3. 换挡抖动换挡抖动可能是由于齿轮磨损、离合器片磨损或液压系统故障等原因引起的。

解决方法：检查齿轮和离合器片是否磨损，必要时更换。

同时，检查液压系统是否正常工作，必要时进行维修或更换。

4. 进入倒档困难进入倒档困难可能是由于控制阀故障、离合器片磨损或齿轮故障等原因引起的。

解决方法：检查控制阀是否正常工作，必要时进行维修或更换。

同时，检查离合器片和齿轮是否磨损，必要时更换。

5. 变速箱油温过高变速箱油温过高可能是由于液压系统故障、油泵失效或换挡不顺畅等原因引起的。

解决方法：检查液压系统是否正常工作，必要时进行维修或更换。

同时，检查油泵是否失效，并检查换挡是否顺畅。

一.奥迪A4L车挂前进挡不走车，加油后能走并伴有闯车现象故障现象车型：A4L 发动机型号：CDZA 变速箱型号：0AW 故障里程:66980 故障频次：一直出现故障分析：控制单元里存有故障：“离合器扭矩匹配达到匹配极限，”静态故障删不掉，组合仪表显示屏中的齿轮符号亮起，经查询该故障有TPI。

TPI号2018725/4指示这是由于软件偏差造成的，解决方案为：“升级变速箱控制单元的软件”，用软件版本管理B802A005代码升级软件。

故障排除：按照TPI顺利执行了软件升级，可是故障存储器记录任然无法清除，并且离合器无法匹配。

反复试车后，将发动机熄火后，再次打开点火开关（不能启动发动机），故障记录变为偶发，删除故障码。

之后在车辆系统的“引导型功能”中选择变速箱电子设备子功能“匹配”。

开始该功能后将显示下列查询：是否已更换自动变速箱控制单元？请回答“是”确认。

之后故障消失，车辆起步行驶恢复正常。

清除变速箱的学习匹配值，重新匹配。

二.奥迪A6L松刹车后车停顿一下然后行驶正常车型：A6L2.4 变速箱型号：01J 故障里程: 98564km 故障频次：一直故障分析：1.经过试车前进档一切正常，倒车档每次着车后第一下都正常，随后挂入R档后行驶几米后刹车停住，随后松刹车后车辆都停顿一下才能正常行驶。

2.电脑检测无故障，查询TPI无技术支持。

3.进入53地址后读取数据块002组3区当前倾斜度为15°。

解决方法：将车辆停放在水平地面上，重新匹配后问题排除。

三奥迪Q5变速箱报警灯亮车型：Q5 变速箱型号：0B5 故障里程: 51883 故障频次：频繁故障分析：变速箱故障灯亮，用5052检测02变速箱系统中有：P179D - 冷却油阀电气故障。

故障导航说明可能的原因：1、冷却油阀-N471 输出级的输出短路。

2、输出级输出和冷却油阀-N471 之间断路。

于是拆下机电单元，拔下自动变速箱控制单元-J217 和线路板1 之间的14脚插头，测量T14h/7T和T14h/8之间的电阻为4.8Ω。

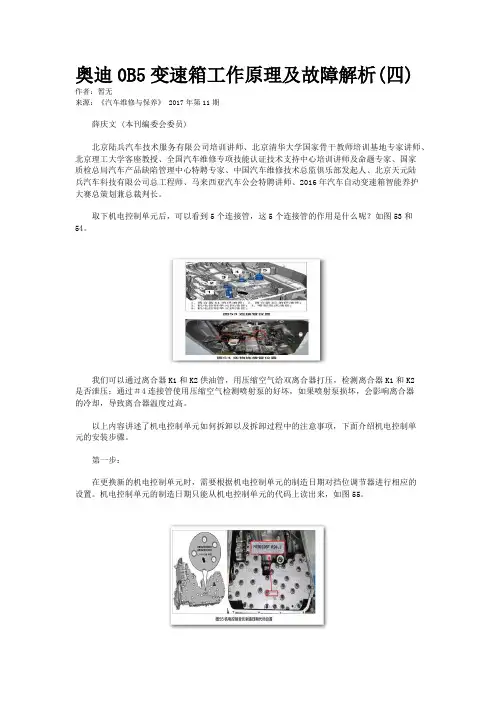

奥迪0B5变速箱工作原理及故障解析(四) 作者：暂无来源：《汽车维修与保养》 2017年第11期薛庆文 (本刊编委会委员)北京陆兵汽车技术服务有限公司培训讲师、北京清华大学国家骨干教师培训基地专家讲师、北京理工大学客座教授、全国汽车维修专项技能认证技术支持中心培训讲师及命题专家、国家质检总局汽车产品缺陷管理中心特聘专家、中国汽车维修技术总监俱乐部发起人、北京天元陆兵汽车科技有限公司总工程师、马来西亚汽车公会特聘讲师、2016年汽车自动变速箱智能养护大赛总策划兼总裁判长。

取下机电控制单元后，可以看到5个连接管，这5个连接管的作用是什么呢？如图53和54。

我们可以通过离合器K1和K2供油管，用压缩空气给双离合器打压，检测离合器K1和K2是否泄压；通过＃4连接管使用压缩空气检测喷射泵的好坏，如果喷射泵损坏，会影响离合器的冷却，导致离合器温度过高。

以上内容讲述了机电控制单元如何拆卸以及拆卸过程中的注意事项，下面介绍机电控制单元的安装步骤。

第一步：在更换新的机电控制单元时，需要根据机电控制单元的制造日期对挡位调节器进行相应的设置。

机电控制单元的制造日期只能从机电控制单元的代码上读出来，如图55。

机电控制单元代码组成，如图56。

第二步：对于代码到“ L 3 1 B 1 1 3 7 ” 的机电单元，尺寸 a = 2 8 m m ；代码从“L31B1137”起的机械电子控制单元，尺寸a=32mm，如图57。

根据要更换机电控制单元的代码，使用深度尺或者卡尺，调整好“a”的距离。

将挡位调节器咬合件(箭头)调整到一条直线上，以便安装时卡入换挡拨叉的孔圈中，如图58。

第三步：安装机电控制单元时，换挡拨叉必须置于“空挡”位置。

如何调整换挡拨叉呢？首先，手动检查换挡拨叉1到4的换挡位置。

每个换挡拨叉有3个位置：挂入挡位、N(空挡)、挂入挡位。

分别拨动拨叉1到4的3个位置，最后重新将拨叉置于“N(空挡)”位置,如图59。

第四步：安装机电单元，首先将挡位调节器和换挡拨叉孔位置对好；其次将机电控制单元定位销与壳体定位孔对好；最后，安装机电控制单元，如图60。

CVT变速箱问题的售后措施故障描述： 1.踩刹车耸车、严重时加油不走车有故障码18181原因分析：滑阀箱内的离合器压力调节阀孔磨损。

磨屑使阀杆运动受阻。

生产措施：04年33周滑阀箱有改进。

售后措施：更换滑阀箱。

对AUDI A6(2.4L) 底盘号：LFVBA24B143036614：AUDI A6(2.8L) 底盘号：LFVBA24B143036953的车辆进行跟踪反馈。

CVT变速箱问题的售后措施故障描述： 2.变速箱漏油原因分析：差速器油内有水导致齿轮轴锈蚀。

铁锈使油封损坏，导致漏油。

是由于车辆长时间涉水所至。

生产措施：04年22周优化运输包装、通气孔加软管。

售后措施：更换变速箱。

加装软管。

备件定货号：01J 301 472。

备件2004年10月下旬到货。

软管的安装说明见下页。

对22周以后生产的车进行跟踪反馈。

CVT变速箱问题的售后措施如果打开差速器端盖后，发现轴承已经生锈，则可以证明差速器油已经进水。

进水的原因是车辆长时间涉水所至。

CVT变速箱漏油问题的售后措施注意：本措施适用于所有新更换的变速箱拔下黑色通气帽插上软管，注意软管接头要插到底。

CVT变速箱漏油问题的售后措施把软管的第一个弯取部分用力向里压，以便消除卡子上的张紧力。

如箭头所示。

软管的卡子一定要压紧到变速箱壳体上。

如箭头所示。

这一点非常重要！CVT变速箱问题的售后措施故障描述： 3. 仪表挡位指示灯闪烁有故障代码17086和16987。

原因分析：在某些工作状态下，变速箱电脑在写入反馈数据时受阻。

生产措施：在03/48周对电脑软件进行了改进。

售后措施：对电脑进行升级。

软件号为：8E0 906 961ACVT变速箱问题的售后措施故障描述：4. 倒挡耸车原因分析：当怠速低于600转/分时，为了避免发动机熄火，倒挡离合器会松开。

而当怠速回升后倒挡离合器会重新闭合，从而导致耸车生产措施：在03/48周对电脑软件进行了改进。

售后措施：对电脑进行升级。

自动挡变速箱维修费用之四种异响原理及维修过程今天小编主要来说一下，奥迪CVT无极变速箱，这款奥迪CVT变速箱确实存在先天设计缺陷，说说这款自动变速箱常见故障，主要集中在两点：奥迪CVT自动变速箱常见故障1.变速箱异响说到异响，最常见的就是奥迪的无级变速（里面没有变扭器，由输入轴承担变扭器的工作）。

一般有四种异响:第1是差速器响：但这种比较少见，除非是公里数很高的车型。

（15万以上）第2是和主压力缸匹配的后轴承异响：轴承是套在主压力缸上面的，用久了就会磨损，松旷晃动发出响声，而这种异响又分为三个阶段。

最开始你只要换掉轴承，主压力缸需要修复加个套就可以了；如果你一段时间不理他，可能主压力缸都要换掉。

如果你长时间不理他，链条链轮体系都会晃动，轴承走外圆，开始磨损中壳，可能壳子都要换。

第3种是前面的输入轴，里面有好几条行星轴，齿轮套在上面转，用久了也会磨损晃动，发出声音。

第4种，还真不是变速箱响，是发动机和变速箱结合的地方，有个飞轮，飞轮上面的弹簧块如果松旷了，也会引起异响。

这几种异响需要仔细去分辨，因为响声都差不多，很容易混淆。

奥迪CVT自动变速箱常见故障2：变速箱电脑引起的1.车辆仪表灯全红、倒档挂不上，车行驶无力，变速箱电脑检测故障码为F...... ；2.行驶中突然不升档、车子出现顿挫、发动机空转打滑现象；3.仪表出现“变速箱异常需要检测”故障提示。

这个就是变速箱总成，这个车主是位女士，车子只要油门大就要异响。

没有报故障码拆开外壳之后的面貌这就是CVT变速箱的核心机械单元→压力缸总成。

这里需要提醒大家：如果车子出现异响后，不及时检查维修，仍继续使用，最后就会导致压力缸磨损、钢带断裂的情况发生。

导致不走车。

这个情况已经很是常见，所以内部机械问题会出现连带性损坏的情况，一旦出现问题。

及时去检查维修。

磨损非常明显的主压力缸，主副压力缸如果出现磨损，常会出现两种情况：打滑或者车子跑不起来。

奥迪CVT 无级变速箱里面没有别扭器，就由输入轴承担别扭器的工作。

奥迪无极变速箱维修01J阀体维修奥迪无极变速箱切割解剖图，红色区域是机械加工切割点。

能直观看到内部结构，了解故障点，故障区域。

这是奥迪变速箱的阀体，第一张变速箱解剖图能看到它，奥迪无极变速箱的控制电脑和控制阀体组合在了一起（看最左侧的插头）优点；取消连接线，减轻重量，减少故障点。

但电脑还是有一定的故障率。

阀体与控制单元分开，他们之间的关系是（右侧的控制电脑回采集1挂挡信号 2发动机及变速箱温度信号3油门踩的深浅信号（节气门）4车速信号5发动机转速信号）电脑采集完这些信号后，发出不同的指令来控制阀体（阀体内部的油压大小，1主缸 2副缸，谁的该加大油压，谁该减少油压，而且加减时间的点控制的对不对，都要靠电脑。

但是阀体也不能掉链子（内部磨损，犯卡，泄压）也就是执行力减弱了，到最后变速箱就不好好干活了（不协调了），最后就是驾驶舒适度大打折扣。

这是阀体拆解图，他的问题经过技术手段就会显露出来。

其实阀体维修在欧美国家有很长时间历史了，目前国内刚开始维修，而且技术还参差不齐。

（这是一项既要设备，又要技术的维修工作）相对于其他汽车维修项目它的难度大一些。

1目前4S店不允许维修，只更换总成，车主需支付更高的维修费用。

2修理厂大部分对于变速箱的维修经验很少（有的接车时说修，等车主走了，也是拿到有具备维修能力的修，不信到时你监督一下。

3有的修变速箱的门脸好多接车后也跟修理厂一样（他们收费低，但为了保利润，好多东西凑合。

（没有褒贬谁的意思，这是目前的事实。

）这是奥迪无极变速器拆解后的图片。

不是所有故障都需要将变速箱拆解的，比如仪表红屏电脑检测是电磁阀脏污的故障码，或者车主反映行驶过程中急加油门奥迪车就一耸一耸的唑车现象(好多人还认为是发动机问题）其实大部分是变速箱阀体出了问题。

车辆维修检测车间，（不是变速箱总成维修车间）休息区维修接待区变速箱总成修理车间一角。

变速箱总成修理车间一角。

变速箱阀体维修工作室阀体检测测试中。

基于无极自动变速器（CVT）的故障诊断与维修摘要随着汽车工业的飞速发展，汽车新技术的不断使用，在汽车传动系统中又一项新技术得到车界关注，那就是（Continuously Variable Transmission）无级变速器技术。

CVT 可以说是最理想的汽车变速器，因为从原始的橡胶带无级变速器开始，到有级的齿轮变速器过度，再到现代的钢带无级变速器，目前很多车型都装备了CVT变速器，平顺的驾驶使其备受好评。

同时由于其技术上的CVT变速箱采用链条（或皮带等）传动，所以在承受大扭矩动力时，对传动链条的要求比较苛刻（不能断裂、打滑等），所以早期的CVT变速箱都不能搭载在动力较大的车型上。

随着技术的升级，现在的CVT已经可以承受400N·m的扭矩了，但是物理极限（不少车型依旧会出现CVT变速箱打滑等故障）和稳定性还是要需要进一步的技术改进和应用。

本文通过在维修工作中遇到的故障维修案例结合CVT机械无极自动变速器的结构特征和工作原理结合做出故障诊断的浅析。

关键词无级变速器；结构特征；故障维修1 无极变速器的市场应用[1]在无极变速器的市场应用方面，国内与国外技术和车型使用上面差距也在逐渐地缩小，CVT无极变速箱比较常见于日系车型上（不过，当年奥迪也是CVT 变速箱的忠实簇拥）。

随着技术的发展，越来越多车型（包括自主车型）也开始搭载这种不需驾驶者控制离合器踏板的变速箱了。

据2015年10月众泰汽车在其官网上发布旗下的众泰SR7这款车型在动力方面动力方面搭载1.5T涡轮增压发动机，匹配5速手动或CVT自动变速箱。

引据奇瑞汽车股份有限公司传动工程研究院整车技术部竞品分析科科长潘国扬在接受记者采访报道中提到“2014年，奇瑞首款CVT产量突破10万台。

今年，奇瑞CVT产量又将超过10万台。

”经过6年研究开发，奇瑞掌握了CVT软件控制、整机试验和生产等关键技术，完成对原CVT效率提升的改进。

奇瑞现已开始研究开发新一代CVT。

自动挡变速箱坏的前兆会是什么样的，奥迪CVT A6异响/抖动/打滑你遇到了吗？无极变速CVT的变速箱最早搭载的车系就是奥迪车，所以在现在众多的CVT 车系中，只有奥迪A6这款01T 的产品算是最稳定的，奥迪的CVT虽然是自主设计，但是其传递动力的钢链却是由博世生产的，CVT 的变速箱在急加速情况下是需要限制发动机扭矩输出，所以在提升速度时，cvt则稍显力不从心！那么这款变速箱都爱出现哪些问题呢？下面我就给大家详细的说明：自动挡变速箱坏的前兆1：异响，一般CVT的变速箱都爱出现异响的问题，异响主要来源是机械部分的异常磨损过度的消耗产生的，也有可能是配合间隙过度的松旷形成一定的量化导致，轴承，差速器都是比较容易损坏的部分，虽然异响不会影响驾驶品质，但长时间的使用磨损下来的杂质铁屑会影响压力钢带的工作表面，形成二次拉伤，不建议异响问题持续性的拖延；自动挡变速箱坏的前兆2：抖动，发动机与变速箱动力进行一对一传输的，CVT不同于AT的变速箱在于，它不存在与液力变矩器，但是通过输入轴代替变矩器的工作原理，如果在使用较高的频率下，输入轴内的离合器片会发生自然地磨损或表皮形成脱落，就在导致抖动的故障产生.也有可能是阀体油压的稳定性存在问题.这个05年款的A6,已经使用了14个年头了，变速箱出现起步抖，打滑，报故障码：离合器达到公差极限.，由于车主对车子的特殊感情，决定还是打算好好维修解决一下现故障.拆解检查变速箱的整体样貌.要比现在小巧的CVT 相比，感觉还是笨重很多的准备分解压力缸以及链条均发生严重的损伤情况，需要处理维修.分解输入轴内部的摩擦片属于是消耗品磨损件.是无法修复的.两个轴承部分是这个箱子最容易发生异响的位置.更换以上部件解决该变速箱故障，.虽然车龄比较老了，但是产品的稳定性还是很高的，车主咨询很多家的维修店面给出的解决方案比较模糊，整体大包维修，其实针对变速箱故障的解决方案，一定要通过路试的判断进行分析，给出合理的维修内容，并不是上来变速箱就要大修，对症下药来解决才是最好.新孚美汽车自动变速箱技术服务有限公司，是一家专门致力于汽车自动变速箱维修和再制造业务的企业。

自动变速器换档冲击大故障的排除（1）故障现象起步时，选档手柄从P或N挂人D或R位时，汽车振动大；行驶中，自动变速器升档瞬间产生振动。

（2）故障原因发动机怠速过高；节气门拉线或节气门位置传感器调整不当，主油路油压高；升档过迟；真空式节气门阀真空软管破损；主油路调压阀故障，使主油路油压过高；减振器活塞卡住，不起减振作用；单向阀球漏装，制动器或离合器接合过快；换档组件打滑；油压电磁阀故障；电控单元故障。

（3）排除方法检查发动机怠速；检查、调整节气门拉线和节气门位置传感器；检查真空式节气门阀的真空软管。

路试检查自动变速器升档是否过迟，升档过迟是换档冲击大的常见原因。

检测主油路油压。

如果怠速时主油路油压高，说明主油路调压阀或节气门阀存在故障；如果怠速油压正常，而起步冲击大，说明前进离合器、倒档及高档离合器的进油单向阀损坏或漏装。

检查换档时主油路油压。

正常情况下，换档时主油路油压瞬时应有下降。

若无下降，说明减振器活塞卡住，应拆检阀体和减振器。

检查油压电磁阀的工作是否正常；检查电控单元在换档瞬间是否向油压电磁阀发出控制信号。

如果电磁阀本身有问题则应更换；如果线路存在问题则应修复。

自动变速器打滑故障的排除（1）故障现象起步时踩下加速踏板，发动机转速上升很快但车速升高缓慢；上坡时无力，发动机转速上升很高。

（2）故障原因液压油油面太低；离合器或制动器磨损严重；油泵磨损严重，主油路漏油造成主油路油压低；单向超越离合器打滑；离合器或制动器密封圈损坏导致漏油；减振器活塞密封圈损坏导致漏油。

（3）排除方法检查液压油油面高度和油的品质；若液压油变色或有烧焦味，说明离合器或制动器的摩擦片烧坏，应拆检自动变速器。

路试检查，若所有档都打滑，原因出在前进离合器。

若选档手柄在D位的2档打滑，而在S位的2档不打滑，说明2档单向超越离合器打滑。

若不论在D位、S位的2档时都打滑，则为低档及倒档制动器打滑。

若在3档时打滑，原因为倒档及高档离合器故障。

奥迪A6L自动变速器故障的排除作者：薛庆文来源：《汽车与驾驶维修》2011年第08期故障现象：一辆2005年产奥迪A6L轿车，搭载3.0L发动机，匹配09L(ZF6HP-19A)型6挡手自一体自动变速器。

用户反映该车有时不换挡，踩下加速踏板车速上不去。

起初故障偶尔出现，后来这种现象越来越频繁。

检查分析：维修人员接车后，连接故障诊断仪对车辆进行检测，在自动变速器控制系统的故障存储器中读到了故障码P0730，其含义为传动比错误。

根据以往的维修经验，当自动变速器控制单元存储这个故障码后，表明变速器某个挡位传动比错误。

之时，维修人员对该车自动变速器进行了基本检查，观察变速器油量适中，油液品质正常，并未发现有烧损迹象。

于是维修人员先清除了故障码，然后笔者对车辆进行了道路试验。

起初，笔者轻踩加速踏板(约1／4的节气门开度)进行加速行驶，结果变速器从1挡到6挡的换挡过程还算平顺，既没有出现打滑，也没有出现冲击。

然后再次停车，重新稍重踩加速踏板(约1／2节气门开度)行驶，结果变速器在执行3—4挡时出现先打滑后；中击的现象，同时在滑行降挡过程中还出现了4挡降3挡和2挡降1挡轻微冲击的现象，但自动变速器控制系统并未进入故障保护模式。

反复重踩加速踏板试验，自动变速器故障警告灯(挡位显示灯)点亮，自动变速器进入故障保护模式，挡位也被锁止在了3挡上。

在将故障的清除后，驾车驶回修理厂。

奥迪A6L轿车搭载的09L型自动变速器是德国采埃孚公司生产的6HP-19A型自动变速器，该款自动变速器利用5个终端换挡执行元件(A、B、C、D、E)控制1个拉维娜式行星排和1个特殊单级单排来完成6个前进挡及1个倒挡的变速动力传递过程。

结合该款自动变速器换挡执行元件工作表(表1)及实际故障现象进行分析，可以先把降挡带来的问题放在一边，就严重的升挡打滑加冲击现象进行分析。

该款变速器4挡动力传递简图如图2所示。

3挡升4挡时，离合器B释放，离合器E接合，这样极有可能是离合器E工作不良，或者是控制离合器E的输出油路出现问题。
