桥架的吊架计算

桥架的吊架计算

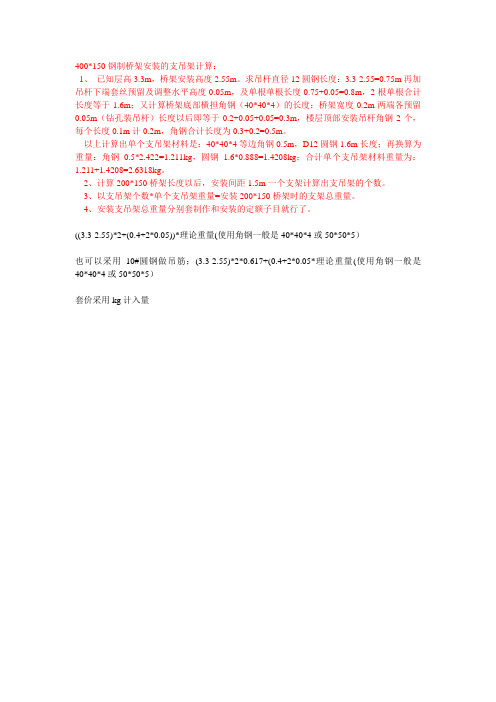

400*150钢制桥架安装的支吊架计算：
1、已知层高3.3m，桥架安装高度2.55m。

求吊杆直径12圆钢长度：3.3-2.55=0.75m再加吊杆下端套丝预留及调整水平高度0.05m，及单根单根长度0.75+0.05=0.8m，2根单根合计长度等于1.6m；又计算桥架底部横担角钢（40*40*4）的长度：桥架宽度0.2m两端各预留0.05m（钻孔装吊杆）长度以后即等于0.2+0.05+0.05=0.3m，楼层顶部安装吊杆角钢2个，每个长度0.1m计0.2m，角钢合计长度为0.3+0.2=0.5m。

以上计算出单个支吊架材料是：40*40*4等边角钢0.5m，D12圆钢1.6m长度；再换算为重量：角钢0.5*2.422=1.211kg，圆钢 1.6*0.888=1.4208kg；合计单个支吊架材料重量为：
1.211+1.4208=
2.6318kg。

2、计算200*150桥架长度以后，安装间距1.5m一个支架计算出支吊架的个数。

3、以支吊架个数*单个支吊架重量=安装200*150桥架时的支架总重量。

4、安装支吊架总重量分别套制作和安装的定额子目就行了。

((3.3-2.55)*2+(0.4+2*0.05))*理论重量(使用角钢一般是40*40*4或50*50*5）
也可以采用10#圆钢做吊筋；(3.3-2.55)*2*0.617+(0.4+2*0.05*理论重量(使用角钢一般是40*40*4或50*50*5）
套价采用kg计入量。

桥架支架计算表

桥架支架计算表

205.70 205.70
B50303-2002第33页 图集确定 (G*I*J+H*K)/10 C/F N*P 00 L30*3角铁比重 支架单支重量KG 支架个数 支架总重KG 1.373 1.47036 0.00 0.00 1.373 1.60766 0.00 0.00 1.373 1.37476 0.00 0.00 (G*I*J+H*K)/10 00 L40*4角铁比重 支架单支重量KG 2.422 1.4099 2.422 1.5287 2.422 1.5904 2.422 1.6521 L40*4角铁比重 支架单支重量KG 2.422 2.2028 2.422 2.3879 2.422 1.956 2.422 2.0748 2.422 2.1365 2.422 2.1982 L50*5型钢比重 支架单支重量KG 3.77 3.2492 3.77 3.3109 3.77 3.3726 3.77 3.4343 3.77 4.0581 3.77 3.7496 3.77 3.873 3.77 4.8121 3.77 4.627 L50*5型钢比重 支架单支重量KG 3.77 9.031 3.77 5.923 3.77 9.785 3.77 6.8546
(A+20+B+2 图集确定 0)*2 桥架宽桥架高 桥架长度M 结构梁高mm距梁高度mm 支架间距M 单吊长度mm吊框长度mm吊杆个数 φ 10吊架KG/M 50 50 600 100 1.5 680 280 2 0.617 100 50 600 100 1.5 680 380 2 0.617 100 100 600 100 1.5 680 480 2 0.617 桥架宽度150~1200采用圆钢门架支架,门架横担型钢详下表， 图纸确定 取中间值 D+E-20 图纸确定 桥架宽桥架高 桥架长度M 结构梁高mm距梁高度mm 150 100 600 100 200 50 600 100 200 100 100 100 暂取中间值 支架间距 2 2 2 D+E+B 单吊长度 800 750 300 A+100 图集确定

桥架支吊架估算表

桥架支吊架估算表

支吊架 个数 29 37 50 28 39 3 245 97 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 重量100kg 1.11 1.55 1.03 0.80 1.12 0.15 6.13 3.73 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 15.63
托架长度按桥架宽度+260计算，支吊架间距按照1.5m
半周长mm 200 250 300 400 500 800 225 600 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
吊杆*2 规格 φ 12 φ 12 φ 12 φ 12 φ 12 φ 12 φ 12 φ 12 理论重量kg/m 0.888 0.888 0.888 0.888 0.888 0.888 0.888 0.888 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 长度m 0.80 1.00 0.70 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 规格 L40*4 L40*4 L40*4 L40*4 L40*4 L50*5 L40*4 L50*5
桥架普通支吊架计算表
注：在下表中输入桥架规格、桥架长度、吊杆长度
桥架规格A*B 100 150 200 300 300 600 150 400 100 100 100 100 200 00 99.00 56.01 77.90 6.30 490.04 193.70
合计
1054.95

桥架支架计算表(常用)

桥架支架计算表(常用)

表
范GB50303-2002第33页 图集确定 (G*I*J+H*K)/10 C/F N*P 00 L30*3角铁比重 支架单支重量KG 支架个数 支架总重KG 1.373 0.97676 0.00 0.00 1.373 1.11406 0.00 0.00 1.373 1.37476 0.00 0.00 (G*I*J+H*K)/10 00 L40*4角铁比重 支架单支重量KG 2.422 1.2865 2.422 1.4053 2.422 1.467 2.422 1.5287 L40*4角铁比重 支架单支重量KG 2.422 1.7092 2.422 1.7709 2.422 1.8326 2.422 1.9514 2.422 2.0131 2.422 2.0748 L50*5型钢比重 支架单支重量KG 3.77 3.0024 3.77 3.0641 3.77 3.1258 3.77 3.1875 3.77 3.4411 3.77 3.5028 3.77 3.6262 3.77 4.1951 3.77 4.3802 L50*5型钢比重 支架单支重量KG 3.77 5.3014 3.77 5.5678 3.77 6.0554 3.77 6.4994
图集确定
C/F 支架个数 0.00 0.00 0.00 0.00 支架个数 0.00 0.00 0.00 0.00 0.00 0.00 支架个数 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 支架个数 0.00 0.00 0.00 0.00
N*P 支架总重 0.00 0.00 0.00 0.00 支架总重 0.00 0.00 0.00 0.00 0.00 0.00 支架总重 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 支架总重 0.00 0.00 0.00 0.00

桥架支吊架简易计算公式

桥架支吊架简易计算公式

角50*5
2.90
1.94
角50*5
3.11
2.07
角50*5
3.32
2.21
角50*5 角50*5
3.73 4.15
2.49 2.76
角50*5
4.56
3.04
角50*5
5.39
3.59
角50*5
6.22
4.15
个支架的重量（或每米桥架含支架重量），
%90%8A%E6%9E%B6%E7%AE%80%E6%98%93%E8% fo&i_prof=DQ
其他辅料 10%
竖直
支架间距 1.5 米
根据国标 D701-1-3
支架规格
吊架重量 （kg/个）
折合每米 （kg/米）
角40*4
0.93
0.62
角40*4
1.07
0.71
角40*4
1.20
0.80
角40*4 角40*4
1.33 1.47
0.89 0.98
角40*4 角50*5
1.60 2.70
1.07 1.80
5.66 L40*4
5.59
11.26
7.51
槽8#
9.74 L40*4
5.59
15.34
10.22
槽8#
11.51 L40*4
5.59
17.11
11.40
使用方法：1、调整红色字体处，调整吊杆的长度及支架间的距离，算出每个支架的重量（或每米桥架含 2、如有其它增加的材料时可相应的调整其它材料的比值。
桥架支吊架简易计算公式
桥架 规格
50 100 150 200 250 300 350 400 450 500 600 700 800 1000 1200

桥架支架计算表

桥架支架计算表

序号http://ybsl.net/下列数据手填下列数据手填下列数据手填下列数据手填下列数据手填下列数据手填下列数据手填1桥架宽度501001502003004005002型号水平角钢40404040404040 3角钢单边超出量50505050505050 4型号吊杆10101010121212 5单根吊杆长度1111111 7吊杆间距 1.5 1.5 1.5 1.5 1.5 1.5 1.5 8桥架长度11111119水平桥架型钢合计 1.06 1.15 1.23 1.31 1.83 1.99 2.15QQ:262780555 有好的意见或建议请联系Q易表安装图形算量安装算量 首选易表桥架支撑架计算表易表图形算量软件省级总代理提供 133********刘先生下列数据手填下列数据手填下列数据手填下列数据手填下列数据手填单位桥架宽度水平角钢吊杆60070080010001200mm 100-200∟40*40*4φ104050505050KG/m 300-600∟40*40*4φ12/∟40*40*45050505050mm 800-1200∟50*50*5∟40*40*41240404040KG/m 11111m 理论重量∟40*40*4 2.4221.5 1.5 1.5 1.5 1.5m 理论重量φ80.39511111m理论重量φ100.6172.315.245.495.996.50KG理论重量φ120.888联系QQ//表133********刘先生参考参考参考KG/m KG/m KG/m KG/m。

桥架支架重量计算表

桥架支架重量计算表

L30*3角铁比 1.373 1.373 1.373
I/1000*L
(G*J*K+H*L)/10 20M/个
00
C/20
C/F M*O+N*P
防晃单支重量KG 支架单支重量KG 防晃支架个 支架个数 支架总重
1.44165
0.804
0
0.00
0.00
1.5103
0.9413
0
0.00
0.00
1.6476
1.0786
1.345
13.45 16.72
图集确定
φ10吊架比 0.617 0.617 0.617 0.617
φ10吊架比 0.617 0.617 0.617 0.617 0.617 0.617
φ10吊架比 0.617 0.617 0.617 0.617 0.617 0.617 0.617 0.617 0.617
[5型钢比重 5.438 5.438 5.438 5.438
I/1000*L
(G*J*K+H*L)/10 20M/个
00
C/20
C/F M*O+N*P
防晃单支重量KG 支架单支重量KG 防晃支架个 支架个数 支架总重
3.0275
1.5927
11.2665 112.67 213.55
2.9064
1.6521
横梁长度 防晃支架
250
1250
300
1200
300
1300
300
1400
横梁长度 防晃支架
400
1400
400
1500
400
1600
500
1500
500
