桥架的支吊架估算方法

桥架支架制作与安装计算公式
桥架支架是一种用于支撑和固定桥架的结构，它承受着桥架和其上承载的各种设备、管道和电缆的重量。

在设计桥架支架时，需要考虑多种因素，包括最大的载荷、支撑间距、材料强度等，以确保支撑结构的稳定性和可靠性。

下面是一些常用的桥架支架制作与安装的计算公式：
1.最大载荷计算：
桥架支架的最大载荷由桥架及其上的设备、管道和电缆的质量决定。

根据设备和管道的重量，可以计算出每个支架所承受的负荷。

最大载荷公式如下：
W=Σ(w+q)
其中，W为桥架支架的最大载荷，w为设备的重量，q为管道和电缆的重量。

2.支撑间距计算：
支撑间距是指桥架支架的每根横梁之间的距离。

支撑间距需要根据桥架支架的最大载荷和材料的强度来确定，以确保支撑结构的稳定性。

支撑间距计算公式如下：
L=1.2*((W+m)/(S*f))
其中，L为支撑间距，W为最大载荷，m为横梁的质量，S为横梁的截面面积，f为横梁的强度。

3.材料强度计算：
桥架支架的材料强度需要满足设计要求，以确保支架的稳定性和安全性。

材料强度计算公式如下：
σ=F/A
其中，σ为材料的应力，F为材料的受力，A为材料的截面面积。

以上是一些常用的桥架支架制作与安装的计算公式，可以根据实际设计要求和具体情况进行调整和应用。

在实际应用中，还需要考虑支架的连接方式、材料的选择和制作工艺等因素，以确保支架的稳定性和可靠性。

公式：50 *角铁质量+ 50套* 2件* 2m，每件*通丝质量=总质量根据规范，电缆桥架水平安装的支撑间距为1.5-3m；垂直安装支架的间距不大于2m；根据上述规则，应先计算出支架和吊架的数量。

例如，如果水平放置一个50m的电缆桥架，则根据一组2 m的支撑，有26组支撑和吊架（其材料通常由角钢制成或通丝或全部由角钢制成）和衣架（根据现场实际情况确定）。

每组支架和衣架的实际长度是根据海拔高度计算的，即一组支架和衣架的长度。

在硬件手册中检查相应规格的角钢的类型，以得到每米的重量，然后乘以26组，即桥架和吊架的重量。

扩展数据：常见情况：如何计算100 * 100200 * 100400 * 100的桥支架。

桥的高度距顶板2m。

该？使用10个直通导线悬挂器，底板为横臂。

间距要求为2m =1。

假设每种类型的桥梁为100m，如何计算？答：桥梁和屋顶之间的高度为2m，吊杆的长度为2m。

例如，100m桥，100 * 100，每个支架2m，100/5 = 50（套）电缆桥架类型和品种的选择1.当需要屏蔽电缆网络免受电气干扰或保护外部影响（如腐蚀性液体，易燃灰尘等）时，请使用（FB）型槽型复合防腐屏蔽电缆桥架（带盖）应该选择。

2.在强腐蚀性环境中，应使用（f）类环氧树脂复合防腐和阻燃电缆桥架。

支架和支架也应使用相同的材料制成，以延长电缆桥架和附件的使用寿命。

应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。

3.除上述条件外，还可以根据现场环境和技术要求选择桥架式，槽式，梯形，玻璃防腐阻燃电缆桥架或普通钢桥。

应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。

4.在公共通道或室外人行横道部分，应在底部台阶的底部添加垫子或托盘。

当大跨度跨过公共通道时，可以提高桥梁的承载能力，也可以根据用户要求选择脚手架。

5.对于大跨度（> 3M），应选择复合桥（FB）。

6.复合环氧树脂桥（f）应在室外使用。

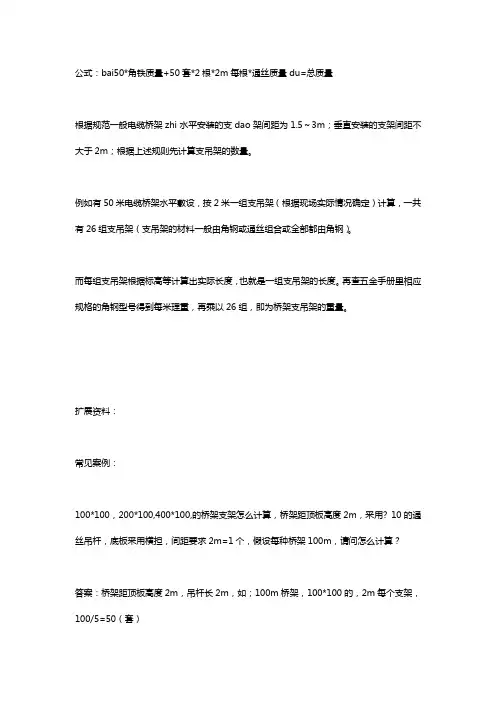

公式：bai50*角铁质量+50套*2根*2m每根*通丝质量du=总质量根据规范一般电缆桥架zhi水平安装的支dao架间距为1.5～3m；垂直安装的支架间距不大于2m；根据上述规则先计算支吊架的数量。

例如有50米电缆桥架水平敷设，按2米一组支吊架（根据现场实际情况确定）计算，一共有26组支吊架（支吊架的材料一般由角钢或通丝组合或全部都由角钢）。

而每组支吊架根据标高等计算出实际长度，也就是一组支吊架的长度。

再查五金手册里相应规格的角钢型号得到每米理重，再乘以26组，即为桥架支吊架的重量。

扩展资料：常见案例：100*100，200*100,400*100,的桥架支架怎么计算，桥架距顶板高度2m，采用? 10的通丝吊杆，底板采用横担，间距要求2m=1个，假设每种桥架100m，请问怎么计算？答案：桥架距顶板高度2m，吊杆长2m，如；100m桥架，100*100的，2m每个支架，100/5=50（套）电缆桥架型式及品种的选择1、需屏蔽电器干扰的电缆网路或有防护外部（如：有腐蚀液体，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树脂桥架（F）。

桥架：电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。

胀缩问题：由于环境温度变化，钢质电缆桥架会出现热胀冷缩的现象。

室外桥架受温度影响较大例如环境最高温度为40℃，最低温度为-20℃，则电缆桥架的最大收缩量按下式求得：Δt=11.2 ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι =0.672mm/m温差为50℃时, Δι =0.560mm/m温差为40℃时, Δι =0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头，伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地：根据规范的有关规定，镀锌电缆桥架进行良好的接地。

(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω，此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线)，每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ =15×10Ω-6 / cm(20℃)；L=长度按100mm计算；S=截面积cm2。

(2)梯架于托盘的单位电阻值见表2。

表2 梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后，每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）。

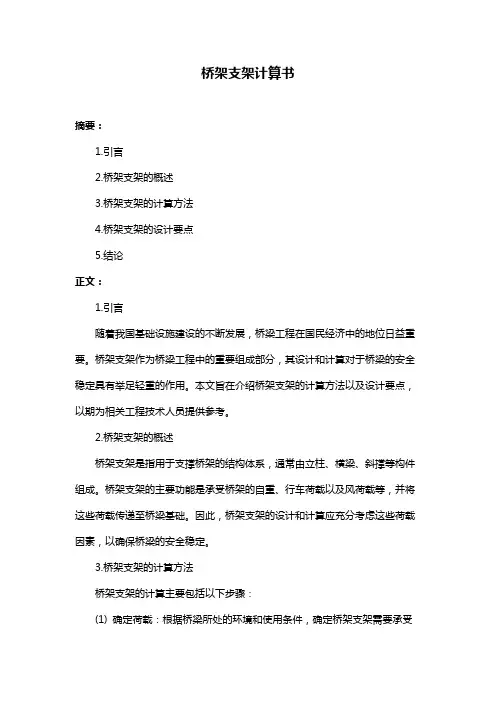

桥架支架计算书摘要：1.引言2.桥架支架的概述3.桥架支架的计算方法4.桥架支架的设计要点5.结论正文：1.引言随着我国基础设施建设的不断发展，桥梁工程在国民经济中的地位日益重要。

桥架支架作为桥梁工程中的重要组成部分，其设计和计算对于桥梁的安全稳定具有举足轻重的作用。

本文旨在介绍桥架支架的计算方法以及设计要点，以期为相关工程技术人员提供参考。

2.桥架支架的概述桥架支架是指用于支撑桥架的结构体系，通常由立柱、横梁、斜撑等构件组成。

桥架支架的主要功能是承受桥架的自重、行车荷载以及风荷载等，并将这些荷载传递至桥梁基础。

因此，桥架支架的设计和计算应充分考虑这些荷载因素，以确保桥梁的安全稳定。

3.桥架支架的计算方法桥架支架的计算主要包括以下步骤：(1) 确定荷载：根据桥梁所处的环境和使用条件，确定桥架支架需要承受的荷载类型，如自重、行车荷载、风荷载等。

(2) 计算荷载效应：根据荷载类型和数值，计算桥架支架在各个位置的荷载效应。

(3) 选择计算模型：根据桥架支架的结构形式和受力特点，选择合适的计算模型进行内力分析。

(4) 计算内力：根据所选计算模型，计算桥架支架在各个位置的内力，如弯矩、剪力等。

(5) 检验强度：将计算得到的内力与材料强度进行对比，以确保桥架支架具有足够的强度和稳定性。

4.桥架支架的设计要点(1) 选择合适的材料：桥架支架的材料应具有良好的强度、刚度和耐久性，以满足桥梁的使用要求。

(2) 合理设置构件：桥架支架的构件应根据受力特点进行合理设置，以提高结构的稳定性和承载能力。

(3) 考虑温度影响：设计桥架支架时，应充分考虑温度变化对结构产生的内应力，以确保桥梁在各种气候条件下的稳定性。

(4) 考虑地震影响：在地震区设计桥架支架时，应根据地震烈度和场地类别，采取相应的抗震措施，以提高桥梁的抗震能力。

5.结论桥架支架作为桥梁工程中的重要组成部分，其设计和计算对于桥梁的安全稳定具有举足轻重的作用。

支吊架计算方法1.查看施工图纸采用的标准图集，上面有明确的标注2.查看施工验收规范，可以找到支架的间距。

3.以KG为单位，计算出一个支架的重量*支架的个数，套取相应子目即可。

最简单的计算方法：管道的延长米*支架比重系数=支架重量列：喷淋管长100米*支架比重系数=支架重量参考施工验收规范管道支吊架间距计算，约为按管道总量/3米=个数，参考支吊架图集计算出每个支吊架的重量通风管支架：一般采用30*3或40*4角钢，单个计算为（风管底部距现浇顶高+风管宽）*2*型钢理论重量+预埋件重量管道支吊架计算首先，支吊架的计算要遵循规范及对应的标准图籍计算。

对于支吊架的计算没有系数而言，具有现场施工经验的预算员一般都有体会。

预算公司的清单往往会把支架重量计算比实际施工中少很多,这是因为预算公司的清单往往都是按照定额的附录中各种规格管道支架的综合含量来计的，与实际工程用量是有差别的，若是你按照实际用量计算的话，你就会发现的。

提到支架计算系数、可以用定额含量乘以一定的系数来确定，这要靠你自己总结澳！根据管道长度，管道大小，支架间距（3～6ｍ），单个支架估重，各个工程分别估算。

40*4的等边角钢的大约2.4KG/M,管道在安装中一般会根据工程实际(多为梁,距离长时增加板)打支架,按照规范要求,一般管道支架间距可以按照3米考虑,支架重量根据管径大小又不同,一般大点的管道可以按照2米一具考虑,小管子一般1米也够了,灵活处理.水平钢管支托架最大间距(m)公称直径DN(mm) 15 20 25 32 40 50 70 80 100 125 150保温管 1.522 2.5 3344 4.5 5 6非保温管 2.53 3.54 4.5566 6.5 7 8按这个间距算它的个数,我只知道这么多啦!还请知道的人来帮帮我们!按这个间距算它的个数,我只知道这么多啦!还请知道的人来帮帮我们!如果你就是想省事呢，就可以按第米0.6-0.8公斤这样计算就可以了，我们现在一般就按这个来进行计算，还是比较准的如果是预算可以自己估计一下，我一般估计在管子重量的10%左右，一般只多不少。

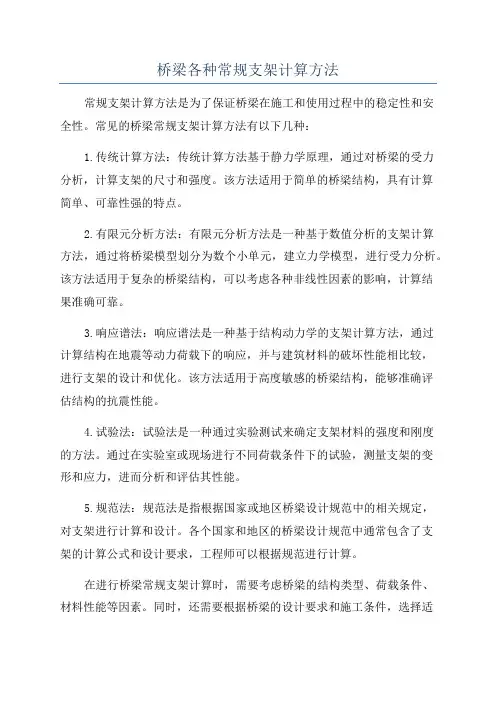

桥梁各种常规支架计算方法
常规支架计算方法是为了保证桥梁在施工和使用过程中的稳定性和安
全性。

常见的桥梁常规支架计算方法有以下几种：
1.传统计算方法：传统计算方法基于静力学原理，通过对桥梁的受力
分析，计算支架的尺寸和强度。

该方法适用于简单的桥梁结构，具有计算
简单、可靠性强的特点。

2.有限元分析方法：有限元分析方法是一种基于数值分析的支架计算
方法，通过将桥梁模型划分为数个小单元，建立力学模型，进行受力分析。

该方法适用于复杂的桥梁结构，可以考虑各种非线性因素的影响，计算结
果准确可靠。

3.响应谱法：响应谱法是一种基于结构动力学的支架计算方法，通过
计算结构在地震等动力荷载下的响应，并与建筑材料的破坏性能相比较，
进行支架的设计和优化。

该方法适用于高度敏感的桥梁结构，能够准确评
估结构的抗震性能。

4.试验法：试验法是一种通过实验测试来确定支架材料的强度和刚度
的方法。

通过在实验室或现场进行不同荷载条件下的试验，测量支架的变
形和应力，进而分析和评估其性能。

5.规范法：规范法是指根据国家或地区桥梁设计规范中的相关规定，
对支架进行计算和设计。

各个国家和地区的桥梁设计规范中通常包含了支
架的计算公式和设计要求，工程师可以根据规范进行计算。

在进行桥梁常规支架计算时，需要考虑桥梁的结构类型、荷载条件、
材料性能等因素。

同时，还需要根据桥梁的设计要求和施工条件，选择适
合的计算方法。

支架的计算应当满足结构的强度、稳定性、刚度和耐久性等要求，确保桥梁在施工和使用过程中的安全可靠。

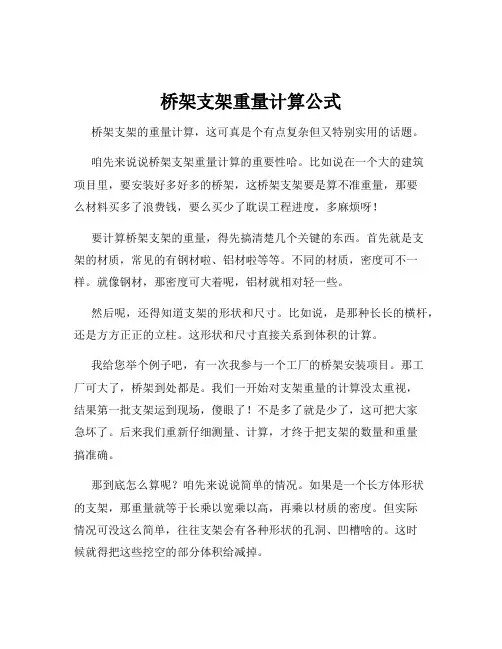

桥架支架重量计算公式桥架支架的重量计算，这可真是个有点复杂但又特别实用的话题。

咱先来说说桥架支架重量计算的重要性哈。

比如说在一个大的建筑项目里，要安装好多好多的桥架，这桥架支架要是算不准重量，那要么材料买多了浪费钱，要么买少了耽误工程进度，多麻烦呀！要计算桥架支架的重量，得先搞清楚几个关键的东西。

首先就是支架的材质，常见的有钢材啦、铝材啦等等。

不同的材质，密度可不一样。

就像钢材，那密度可大着呢，铝材就相对轻一些。

然后呢，还得知道支架的形状和尺寸。

比如说，是那种长长的横杆，还是方方正正的立柱。

这形状和尺寸直接关系到体积的计算。

我给您举个例子吧，有一次我参与一个工厂的桥架安装项目。

那工厂可大了，桥架到处都是。

我们一开始对支架重量的计算没太重视，结果第一批支架运到现场，傻眼了！不是多了就是少了，这可把大家急坏了。

后来我们重新仔细测量、计算，才终于把支架的数量和重量搞准确。

那到底怎么算呢？咱先来说说简单的情况。

如果是一个长方体形状的支架，那重量就等于长乘以宽乘以高，再乘以材质的密度。

但实际情况可没这么简单，往往支架会有各种形状的孔洞、凹槽啥的。

这时候就得把这些挖空的部分体积给减掉。

还有哦，如果支架是那种不规则的形状，那就得把它分解成几个简单的形状来分别计算，最后加在一起。

这就有点像拼拼图，把复杂的东西拆分成小块，一块一块解决。

另外，别忘了考虑支架表面的处理，比如喷漆、镀锌之类的。

这些处理也会增加一点点重量呢。

总之，桥架支架重量的计算虽然有点麻烦，但只要咱细心，把每个细节都考虑到，就一定能算得准准的。

这样就能保证工程顺利进行，不浪费材料，也不耽误事儿。

希望您通过我这一通介绍，对桥架支架重量计算有了更清楚的了解。

祝您在实际操作中顺顺利利，不出差错！。

支吊架计算方法1.查看施工图纸采用的标准图集，上面有明确的标注2.查看施工验收规范，可以找到支架的间距。

3.以KG为单位，计算出一个支架的重量*支架的个数，套取相应子目即可。

最简单的计算方法：管道的延长米*支架比重系数=支架重量列：喷淋管长100米*支架比重系数=支架重量参考施工验收规范管道支吊架间距计算，约为按管道总量/3米=个数，参考支吊架图集计算出每个支吊架的重量通风管支架：一般采用30*3或40*4角钢，单个计算为（风管底部距现浇顶高+风管宽）*2*型钢理论重量+预埋件重量管道支吊架计算首先，支吊架的计算要遵循规范及对应的标准图籍计算。

对于支吊架的计算没有系数而言，具有现场施工经验的预算员一般都有体会。

预算公司的清单往往会把支架重量计算比实际施工中少很多,这是因为预算公司的清单往往都是按照定额的附录中各种规格管道支架的综合含量来计的，与实际工程用量是有差别的，若是你按照实际用量计算的话，你就会发现的。

提到支架计算系数、可以用定额含量乘以一定的系数来确定，这要靠你自己总结澳！根据管道长度，管道大小，支架间距（3～6ｍ），单个支架估重，各个工程分别估算。

40*4的等边角钢的大约2.4KG/M,管道在安装中一般会根据工程实际(多为梁,距离长时增加板)打支架,按照规范要求,一般管道支架间距可以按照3米考虑,支架重量根据管径大小又不同,一般大点的管道可以按照2米一具考虑,小管子一般1米也够了,灵活处理.水平钢管支托架最大间距(m)公称直径DN(mm) 15 20 25 32 40 50 70 80 100 125 150保温管 1.522 2.5 3344 4.5 5 6非保温管 2.53 3.54 4.5566 6.5 7 8按这个间距算它的个数,我只知道这么多啦!还请知道的人来帮帮我们!按这个间距算它的个数,我只知道这么多啦!还请知道的人来帮帮我们!如果你就是想省事呢，就可以按第米0.6-0.8公斤这样计算就可以了，我们现在一般就按这个来进行计算，还是比较准的如果是预算可以自己估计一下，我一般估计在管子重量的10%左右，一般只多不少。

桥架支吊架计算公式
1.桥架自重计算公式：
桥架的自重是指桥架本身所承受的重力。

自重计算公式可以根据材料密度和桥架的几何形状来计算。

一般情况下，自重计算公式如下：自重=材料密度*断面面积*长度
其中，材料密度是指桥架材料本身的密度；断面面积是指桥架在截面上的面积；长度是指桥架的长度。

2.桥架荷载计算公式：
桥架的荷载是指桥架在使用过程中所承受的外部荷载。

根据桥架的使用场景不同，荷载可以分为静态荷载和动态荷载。

静态荷载包括在桥架上摆放的设备和物品的重量，动态荷载包括设备的震动、风荷载等。

荷载计算公式主要根据实际情况具体确定。

3.桥架支吊架安全系数计算公式：
安全系数=施加荷载/承受的最大荷载
其中，施加荷载是指桥架所受到的荷载，最大荷载是指桥架在设计条件下所能够承受的最大荷载。

4.桥架的材料强度计算公式：
桥架的材料强度是指桥架所采用材料的抗拉强度、抗压强度、剪切强度等。

材料强度的计算公式一般遵循国家标准和设计规范。

以上是桥架支吊架计算公式的几个方面，具体计算公式需要考虑桥架的具体情况和设计要求，一般需要进行结构分析和力学计算。

在实际设计
中，还需要根据相关的标准和规范进行验算和评估，以确保桥架的设计符合安全性能和稳定性要求。

电缆桥架其支架量如何计算?桥架安装,以“m”为计量单位。

()桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。

桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。

()组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量计算以“片”作为计量单位。

程度的一般按米一个支撑算竖向的按.米一个支撑。

大跨距的就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少KG桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。

2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。

垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。

3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。

4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m 处；离开线槽两端出口0.5m处；转弯处。

5)塑料线槽槽底固定点间距宜为lm。

6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。

7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。

避免漏项及根据有限的施工图找出隐含的工程量提问者：sk067 - 一级最佳答案只能是仔细+加细心，多去现场转转，一些老预算也不能做到所有工程滴水不漏，我们能做到的是最大程度把该算的项目全部算进去。

给你一些常见的漏项的项目，没事多看下：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔2 楼梯栏杆中的预埋铁件3 油漆、涂料施工用脚手架4 预制板梁砼：板梁封头砼、运输、安装5 钻孔灌注桩：入岩深度的钻孔（该项目市政和公路定额项目包含内容差距很大）6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。

公式：50 *角铁质量+ 50套* 2件* 2m，每件*通丝质量=总质量根据规范，电缆桥架水平安装的支撑间距为1.5-3m；垂直安装支架的间距不大于2m；根据上述规则，应先计算出支架和吊架的数量。

例如，如果水平放置一个50m的电缆桥架，则根据一组2m的支撑，有26组支撑和吊架（其材料通常由角钢或通丝制成，或者全部由角钢制成）和衣架（根据现场实际情况确定）。

每组支架和衣架的实际长度是根据海拔高度计算的，即一组支架和衣架的长度。
