微波技术基础

Chap. 3 微带传输线
优点：
体积小、重量轻、频带宽、便于与微波集成电路相连接
缺点：
损耗大、Q值低、难以承受较大的功率（目前只适用于中小功率范围）
基本结构形式：
－对称微带线（带状线，stripline）
－不对称微带线（标准微带线或简称微带线，microstrip）
§5
§
§
α
⎦
⎣⎦
§
第2、3章小结
矩形波导
圆波导平行双线同轴线微带线介绍了多种传输线（波导）
带状线
二、一般规则波导中导行波的波型（模、模式）和传输特性
¾依据E z 和H z 存在的情形，可分为三类：
TEM波、TM波、TE波
波型（模式）是指每一种能够单独地在规则波导中存在的电磁场的一种分布状态（场结构）
¾依据色散特性可分为：
非色散波型（TEM波）与色散波型（TE波、TM波） 单导体所构成的空心金属波导管内不可能传输TEM 波型。

双导体或多导体，则可以传输TEM 波型
六、微带传输线
1、带状线
•TEM 模
•主要特性参数：Z
c 、衰减等
•尺寸选择•准TEM 模
•主要特性参数：Z
c 、衰减、等效相对介电常数等
•色散特性与尺寸选择2、微带线。

《微波技术基础》课程学习知识要点第一章 学习知识要点1．微波的定义— 把波长从1米到0.1毫米范围内的电磁波称为微波。

微波波段对应的频率范围为: 3×108Hz ～3×1012Hz 。

在整个电磁波谱中，微波处于普通无线电波与红外线之间，是频率最高的无线电波，它的频带宽度比所有普通无线电波波段总和宽10000倍。

一般情况下，微波又可划分为分米波、厘米波、毫米波和亚毫米波四个波段。

2．微波具有如下四个主要特点：1) 似光性、2) 频率高、3) 能穿透电离层、4) 量子特性。

3．微波技术的主要应用：1) 在雷达上的应用、2) 在通讯方面的应用、3) 在科学研究方面的应用、4) 在生物医学方面的应用、5) 微波能的应用。

4．微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科，它的基本理论是经典的电磁场理论，研究电磁波沿传输线的传播特性有两种分析方法。

一种是“场”的分析方法，即从麦克斯韦方程出发，在特定边界条件下解电磁波动方程，求得场量的时空变化规律，分析电磁波沿线的各种传输特性；另一种是“路”的分析方法，即将传输线作为分布参数电路处理，用克希霍夫定律建立传输线方程，求得线上电压和电流的时空变化规律，分析电压和电流的各种传输特性。

第二章 学习知识要点1. 传输线可用来传输电磁信号能量和构成各种微波元器件。

微波传输线是一种分布参数电路，线上的电压和电流是时间和空间位置的二元函数，它们沿线的变化规律可由传输线方程来描述。

传输线方程是传输线理论中的基本方程。

2. 均匀无耗传输线方程为()()()()d U z dz U z d I z dzI z 2222220-=-=ββ 其解为 ()()()U z A e A e I z Z A e A e j z j zj z j z=+=---120121ββββ 对于均匀无耗传输线,已知终端电压U 2和电流I 2，则:对于均匀无耗传输线,已知始端电压U 1和电流I 1，则:()()⎪⎭⎪⎬⎫+=+= sin cos sin cos 022022Z z jU z I z I z Z jI z U z U ββββ其参量为 Z L C 000=，βπλ=2p ，v v p r =0ε，λλεp r=03. 终端接的不同性质的负载，均匀无耗传输线有三种工作状态： (1) 当Z Z L =0时，传输线工作于行波状态。

《微波技术基础》复习要求第一章引言1.微波的工作频段2.微波的主要特点第二章微波传输线理论1.微波传输线与低频传输线的对比2.均匀传输线的电报方程（时域形式、频域形式）和波动方程3.已知负载的解型（无损形式）4.传输特性参数：特性阻抗、传播常数、相速、波长5.输入阻抗和反射系数：定义、公式和关系第二章微波传输线理论（续）6.无损传输线的工作状态分析7.传输功率（重点），功率容量和效率（一般）8.掌握阻抗圆图和导纳圆图的基本构成原理、圆图的主要特性（圆图作题不要求）9.阻抗匹配：三种阻抗匹配问题（重点）、阻抗匹配方法及其特点（一般）10.时域分析方法：时空图解法第三章金属规则波导1.规则波导的纵向场法公式（TE和TM）、波动方程和边界条件、波型分类等。

2.矩形波导：场的求解过程、下标含义和范围、场结构简易绘制方法的原理、传输特性（三种波长、截止条件、简并概念、主模、相速和群速、波阻抗等）3.圆波导：纵向场的求解形式、下标含义和范围，三种主要模式的基本特点第三章金属规则波导（续）4.同轴线：主模的特性、设计原则5.激励与耦合的主要方法和举例6.损耗问题：导体损耗（微扰思想）、介质损耗和消失波衰减第四章微波集成传输线1.增量电感法：基本思想和物理解释、解题方法2.对称耦合传输线的奇偶模分析：对称耦合传输线的奇偶模分解（场特性）奇偶模分析的主要特点奇偶模分析的主要结果（偶模阻抗、奇模阻抗、K等参数的关系）第五章介质波导1.介质波导的工作原理：H平面波和E平面波以及独立方程组；两种平面波的反射系数；全反射、全折射的形成条件及其证明；两种基本波型（表面波和辐射模）。

2.圆形介质波导：主要工作模式和主模、截止条件和含义相速度特性第五章介质波导（续）3.平板介质波导：TE和TM的色散方程、基本模式的对称场分布、路的求解方法4.矩形介质波导：EDC方法与马氏方法的主要区别EDC方法的求解（分区、拉伸方向、电场与介质交界面的关系、波阻抗、横向谐振条件、有效介电常数等）第六章微波谐振器1.微波谐振器的基本特性：三个特性；基本参数（谐振波长和品质因数，p值的选取范围）2.金属波导谐振器：矩形谐振腔（波动方程和边界条件、纵向场法公式、下标的含义和范围、主模等）圆形谐振腔（下标的含义和范围、主模、模式图、虚假模式及其定义等）第六章微波谐振器（续）3.传输线谐振腔：横向谐振条件4.非传输线谐振腔（一般）5.谐振腔的微扰理论：基本公式介质微扰（重点是有损情况）腔壁微扰（谐振频率与储能变化的关系）第七章微波网络基础1.微波网络与低频网络的主要不同2.网络阻抗和反射系数与损耗、储能的关系3.[Z]和[Y]的定义、元素含义和主要性质4.[S]的定义、元素含义和主要性质5.[A]和[T]的定义、元素含义和主要性质。

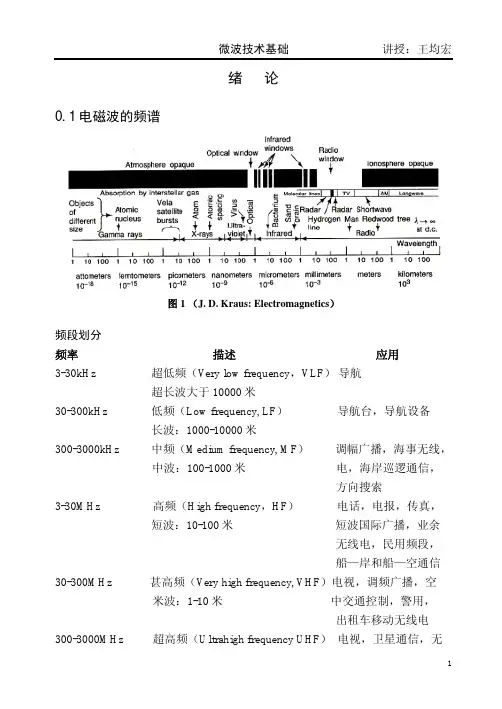

绪论0.1电磁波的频谱图 1 （J. D. Kraus: Electromagnetics）频段划分频率描述应用3-30kHz 超低频（Very low frequency，VLF）导航超长波大于10000米30-300kHz 低频（Low frequency, LF）导航台，导航设备长波：1000-10000米300-3000kHz 中频（Medium frequency, MF）调幅广播，海事无线，中波：100-1000米电，海岸巡逻通信，方向搜索3-30MHz 高频（High frequency，HF）电话，电报，传真，短波：10-100米短波国际广播，业余无线电，民用频段，船—岸和船—空通信30-300MHz 甚高频（Very high frequency, VHF）电视，调频广播，空米波：1-10米中交通控制，警用，出租车移动无线电300-3000MHz 超高频（Ultrahigh frequency UHF）电视，卫星通信，无分米波：1-10分米线电探空仪，监视雷达，导航设备3-30GHz 特高频（Superhigh frequency, SHF）机载雷达，微波传送，厘米波：1-10厘米卫星通信30-300GHz 极高频（Extreme high frequency, EHF）雷达毫米波：1-10毫米300GHz-3000GHz 太赫兹太赫兹技术0.2微波毫米波微波的频率范围不同的书有不同的说法，有将300MHz—30GHz、波长：1cm—1m特指微波；也有称300MHz—300GHz、波长：1mm—1m为微波；还有将300MHz—3000GHz、波长：0.1mm—1m统称为微波。

细分：微波：300MHz—30GHz，波长：1cm—1m毫米波：30GHz—300GHz，波长：1mm—1cm亚毫米波：300GHz—3000GHz，波长：0.1mm—1mm微波频段划分频段标称波长旧波段新波段500-1000MHz VHF C1-2GHz 22cm L D2-3GHz 10cm S E3-4GHz S F4-6GHz 5cm C G6-8GHz C H8-10GHz 3cm X I10-12.4GHz X J12.4-18GHz 2cm Ku J18-20GHz 1.25cm K J20-26.5GHz K K26.5-40GHz 0.8cm Ka K40-60GHz 0.6cm U60-80GHz 0.4cm V80-100GHz 0.3cm W微波毫米波的特点低于1GHz的通信电路通常由集总参数电路元件构成，超过1GHz到100GHz，集总元件被传输线和波导元件取代。

微波技术基础第一篇：微波技术基础微波技术是指在微波频段内进行无线电波传输和工作的技术。

微波频段的频率范围为300MHz至300GHz，是一种高频电磁波。

微波技术应用广泛，包括通信、雷达、医疗成像、无线电视、卫星通信等方面。

本篇文章主要介绍微波技术的基础知识。

1、微波的特点微波的特点是波长短、频率高、传输能力强、穿透力强、反射和绕射能力弱。

由于微波波长短，具有高频率和短时间间隔，相应的能量高，因此可以携带大量信息。

微波具有很强的穿透力，可以穿透一些物质。

但它对金属等导电材料的反射和绕射能力非常弱。

2、微波的应用微波技术应用广泛，包括通信、雷达、医疗成像、无线电视、卫星通信等方面。

其中，通信是微波技术应用最广的领域。

无线电视也用到了微波技术，它具有大带宽和高清晰度等优点。

雷达是一种利用微波波段特殊频率特性进行目标侦察和跟踪的技术。

医疗成像是微波技术的另一个应用领域，例如计算机断层扫描，实现肿瘤发现和诊断。

3、微波的发射方式微波发射方式包括波束走向和波束展宽两类。

波束走向是指将微波束对准目标以达到传送信息的目的。

波束展宽是指通过微波辐射，以实现信息的传输。

微波发射方式的选择应根据不同的应用场景来确定，例如在通信中应选择波束走向，而在雷达中应选择波束展宽。

4、微波的传输损耗微波在传输过程中会发生一定的损耗。

导致这种损耗的原因主要包括传输路径的衰减、反射和绕射效应、电磁波散射等。

传输路径的衰减是微波传输损耗最主要的原因。

它可以通过加强发射功率、缩短传输距离、采用大口径天线等措施来降低影响。

5、微波天线天线是微波技术的重要组成部分，它能将高频率的电磁波转换成物理信号，实现信息的传输。

微波天线种类繁多，包括Horn天线、微带天线、反射天线、缝隙天线等。

微波天线的使用应根据具体应用需求来选择。

例如，在雷达中，反射天线和缝隙天线可以实现高精度的指向和定位，而微带天线则可以被制成很小的尺寸，方便安装和使用。

6、微波放大器微波放大器的作用是放大微波信号，以便在传输中降低信号衰减。

微波技术基础微波技术是现代通信和雷达系统中不可或缺的技术之一。

它广泛应用于无线通信、卫星通信、雷达探测等领域。

掌握微波技术的基础知识对于从事相关领域的技术人员来说至关重要。

本文将介绍微波技术的基础知识，帮助读者更好地理解和应用微波技术。

一、微波技术的定义和特点微波技术是指利用微波（300MHz-300GHz）进行信息传输和探测的技术。

微波技术具有以下特点：1. 高频特性：微波技术的工作频率较高，能够提供较大的带宽，实现高速数据传输。

2. 穿透力强：微波具有很强的穿透力，可以穿透大气层，适用于远距离通信和雷达探测。

3. 直线性好：微波的传播路径近似直线，适合于直线传播的应用场景。

4. 天线尺寸小：与低频通信相比，微波通信所需的天线尺寸较小，便于集成和应用。

二、微波技术的关键组件微波技术的关键组件包括：1. 微波振荡器：微波振荡器是微波技术中的核心部件，它能够产生稳定的微波信号。

2. 微波放大器：微波放大器用于放大微波信号，提高信号的传输功率。

3. 微波混频器：微波混频器用于实现微波信号与其他信号（如射频信号）的混合，实现信号的调制和解调。

4. 微波天线：微波天线用于发射和接收微波信号，是微波通信和雷达探测的关键组件。

三、微波技术在通信领域的应用微波技术在通信领域的应用广泛，包括：1. 无线通信：微波技术是无线通信技术的重要组成部分，如4G、5G等通信标准都采用了微波技术。

2. 卫星通信：微波技术是卫星通信的关键技术，可以实现全球范围内的通信覆盖。

3. 深空通信：微波技术是实现深空通信（如火星探测、月球探测等）的重要手段。

四、微波技术在雷达探测领域的应用微波技术在雷达探测领域也有广泛应用，包括：1. 雷达探测：微波技术可以用于雷达系统的发射和接收部分，实现目标的探测和跟踪。

2. 气象雷达：微波技术是气象雷达的关键技术，用于气象观测和天气预报。

3. 航空雷达：微波技术在航空雷达中也有广泛应用，如空中交通管制、飞行器探测等。

课程详情：微波技术基础（64讲）-西安电子科技大学梁昌洪等国家级精品课程“微波技术基础”简介“微波技术基础”课程在西安电子科技大学是早已闻名的精品课程。

60年代初在我校毕德显教授的有力指导和系统策划下，出现了蒋同泽的《长线》和吕海寰的《超高频技术》，这是全国最早的同类教材，对多所高校均有大的影响，只是当时军校的原因，没有正式出版。

文革结束后，廖承恩编写的《微波技术基础》一直是国内多所高校引用和执教的教材。

1988年梁昌洪的《计算微波》获全国优秀教材奖，同时实践的需要也希望把微波集成电路的进展，网络的统一思想，计算机的应用以及CAI的先进手段融入教学。

90年代后期根据上述思想，推出了《简明微波》作为教学改革和课程发展的一次有益尝试。

目前的“微波技术基础”是电子信息专业微波方向学生的骨干课程，其讲授的内容涵盖了微波技术所涉及的各个方面的基础知识，信息量大。

为该课程配套的电子工程学院实验中心微波实验室和国家电工电子基地条件优良，实验设备从传统微波实验的测量线到现代的网络分析仪一应俱全，并建设了微波技术虚拟实验室，学生可以在虚拟实验室中进行有效的工程实际经验的训练。

总的来说，西安电子科技大学的“微波技术基础”在长期教学实践和学科发展中，已经逐步形成了自身的特色。

总结起来主要有：（1）现代性在内容、方法讲述和实施等环节都要体现跟上时代的潮流。

在内容选择上紧密结合通信等学科的发展，引入微波集成电路，光纤、开腔等实践需求的领域和内容；在方法上复频率法，统一传输线理论，特性阻抗的微扰理论等等，都是梁昌洪教授和同事们在教学科研结合上的创新体会；讲述和实施的CAI和虚拟实验使教材的现代性有所增色。

（2）简明性本课程在简明扼要，通俗易懂上狠下功夫，使内容尽量集中于发展主线，脉络清晰，在教学上强调。

统一性传输线和波导的统一；圆波导和矩形波导的统一；网络理论对于微波技术基础的主线统一。

主题性在本课程执教过程中，大胆实施分讲制，每一讲都有一个主题，有一个“戏核”，每5－6讲为一个单元，每个单元都有一个脉络一个系统，整个课程有一条主线，即把网络方法和场论方法的有机结合。
