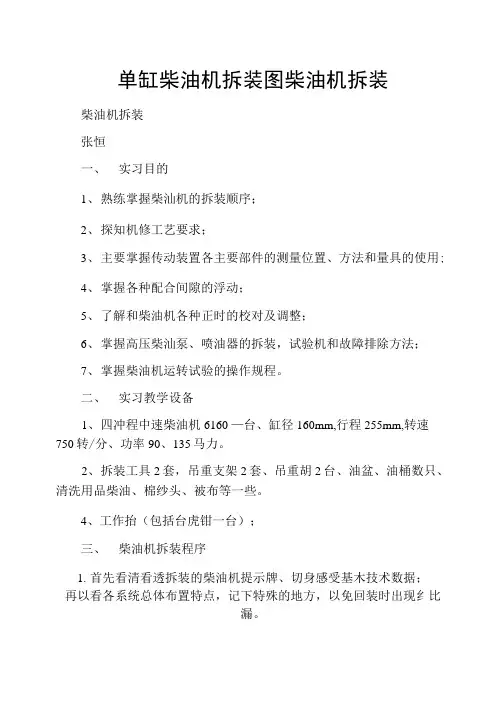

单缸柴油机拆装图柴油机拆装柴油机拆装张恒一、实习目的1、熟练掌握柴汕机的拆装顺序；2、探知机修工艺要求；3、主要掌握传动装置各主要部件的测量位置、方法和量具的使用;4、掌握各种配合间隙的浮动；5、了解和柴油机各种正时的校对及调整；6、掌握高压柴汕泵、喷油器的拆装，试验机和故障排除方法；7、掌握柴油机运转试验的操作规程。
二、实习教学设备1、四冲程中速柴油机6160 —台、缸径160mm,行程255mm,转速750转/分、功率90、135马力。
2、拆装工具2套，吊重支架2套、吊重胡2台、油盆、油桶数只、清洗用品柴油、棉纱头、被布等一些。
4、工作抬（包括台虎钳一台）；三、柴油机拆装程序1.首先看清看透拆装的柴油机提示牌、切身感受基木技术数据；再以看各系统总体布置特点，记下特殊的地方，以免回装时出现纟比漏。
2•填装柴油机机体管路内的冷却水和油底壳内的润滑油，拆除机器周边连接油压、水管、各传感器连接线大写字母并做好记号。
3.拆下盖头的罩壳，将拆下的螺母垫片放进放入罩壳内用。
4.拆下盖头上所有附件和连接的水管油管、高压油管、启动空气管；拆下气阀摇臂、摇臂轴，拆下喷油器；拆下与假发连接的进气管、排气管；这时应将吊绳系好用葫芦带住、且松紧适当、并留神对称和平衡。
起吊时先要认真仔细地检查一遍，判明螺栓全部拆除后，才能缓慢拉葫芦，并注意起吊的物体有无吊装牵扯到其它物体。
5.用重型套筒扳手对称拧松气缸盖螺栓，取下螺母和垫片；将短钢丝绳套在装喷油器的压紧装置上起吊，必要时用撬棍撬松。
吊下后再进一步分解气缸启动阀、示功阀、安全阀、进排气阀机构。
6.拆下机器两排的道门盖板，观察连杆大端轴承、主轴承的结构中型式，记号与标记；观察曲轴结构型式和安装特点，曲轴轴承润的滑特点。
7.将车盘到合适的位置，用扭力重型套扳对称旋松两边的连杆大端螺栓，以能够用手拧动为好，道门两边的学生用手日布寺托住下瓦盖松掉螺母；一边递、一边拉将下瓦盖从道门内取出来，再将塔式起重专用工具装牢在活塞杆活塞顶上，慢慢拉起活塞连杆，当活塞连杆刚刚才刚离开曲柄销时，用布条将上才瓦与连杆大端系牢；再将活塞连杆吊出，然后分解活塞、活塞销、连杆、活塞环；按缸号顺序放好。
