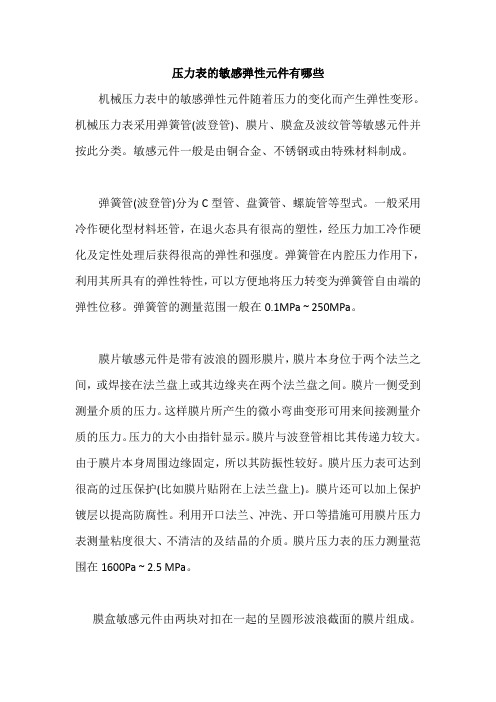

压力表的敏感弹性元件有哪些机械压力表中的敏感弹性元件随着压力的变化而产生弹性变形。
机械压力表采用弹簧管(波登管)、膜片、膜盒及波纹管等敏感元件并按此分类。
敏感元件一般是由铜合金、不锈钢或由特殊材料制成。
弹簧管(波登管)分为C型管、盘簧管、螺旋管等型式。
一般采用冷作硬化型材料坯管，在退火态具有很高的塑性，经压力加工冷作硬化及定性处理后获得很高的弹性和强度。
弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。
弹簧管的测量范围一般在0.1MPa ~ 250MPa。
膜片敏感元件是带有波浪的圆形膜片，膜片本身位于两个法兰之间，或焊接在法兰盘上或其边缘夹在两个法兰盘之间。
膜片一侧受到测量介质的压力。
这样膜片所产生的微小弯曲变形可用来间接测量介质的压力。
压力的大小由指针显示。
膜片与波登管相比其传递力较大。
由于膜片本身周围边缘固定，所以其防振性较好。
膜片压力表可达到很高的过压保护(比如膜片贴附在上法兰盘上)。
膜片还可以加上保护镀层以提高防腐性。
利用开口法兰、冲洗、开口等措施可用膜片压力表测量粘度很大、不清洁的及结晶的介质。
膜片压力表的压力测量范围在1600Pa ~ 2.5 MPa。
膜盒敏感元件由两块对扣在一起的呈圆形波浪截面的膜片组成。
测量介质的压力作用在膜盒腔内侧，由此所产生的变形可用来间接测量介质的压力。
压力值的大小由指针显示。
膜盒压力表一般用来测量气体的微压，并具有一定程度的过压保护能力。
几个膜盒敏感元件叠在一起后会产生较大的传递力来测量极微小的压力。
膜盒压力表的压力测量范围在250Pa ~ 60000Pa。
实验仪器的保养和维修守则实验仪器的保养和维修六大要领：1.仪器设备管理人员必须熟悉所管仪器设备的性能及使用操作规程，健全大型设备技术档案，妥善保管一般设备的技术资料及使用说明书。
2.保证仪器设备及附件配套的完整，认真做好仪器的过往记录，做到帐、卡、物相符。
3.定期维护保养仪器，及时排除仪器故障，做好维修记录，大型设备每学期清洁、保养2-4次。
弹性式检测元件工作原理
弹性式检测元件是一种用于检测物理量的传感器，其工作原理基于弹性变形和电子信号转换。
以下是其工作原理的一般描述：
1. 感应物理量：弹性式检测元件通常用于检测压力、力、形变、位移等物理量。
2. 弹性变形：当施加在弹性式检测元件上的物理量发生变化时，元件会发生弹性变形。
变形的形状和程度取决于元件的结构和材料特性。
3. 传递力/形变：被测物理量通过外力或应力传递给弹性式检
测元件，导致元件发生形变，比如弯曲、拉伸或压缩。
4. 敏感元件：弹性式检测元件通常由一种或多种敏感材料制成，如金属、橡胶等，具有较好的弹性特性。
这种敏感材料能够对外界物理量的变化做出响应，并保持较好的线性性质。
5. 信号转换：弹性式检测元件上常置有电子转换元件，如电阻、电容或电感等。
当元件发生形变时，其内部电子元件会产生相应的电学变化，例如电阻值、电容量或感应电流的改变。
6. 信号输出：变换后的电学信号将通过连接电路传输和处理，最终转变为可以测量和记录的信号输出。
这个输出信号可以是电压、电流、频率等，其变化与被测物理量的变化有关。
总的来说，弹性式检测元件的工作原理是将外界物理量通过弹
性变形转换成电学信号，从而实现其对物理量的检测和测量。
这种转换过程基于材料的机械和电学性质，以及元件的结构设计和信号转换器件的使用。
