第三章 传感器中的弹性元件

第三章常用的传感器§3.1传感器的分类一、传感器的定义通俗的讲，传感器就是将被测信息转换成某种信号的器件。

也就是将被测物理量转换成于之相对应的、容易检测、传输或处理的信号的装置，称之为传感器。

传感器通常直接作用于被测量。

传感器是对信号进行感受与传送的装置，它是测试装置的输入环节，因此传感器的性能直接影响着整个测试装置的工作可靠性。

近来，随着测量、控制及信息技术的发展，传感器作为这个领域内的一个重要构成因素，被视为90年代的重要技术之一受到了普遍的重视。

深入研究传感器的原理和应用，研制新型传感器，对于社会生产、科学技术和日常生活中的自动测量和自动控制的发展，以及在科学技术领域里实现现代化都有重要意义。

二、传感器的组成传感器一般由敏感元件、传感元件和测量电路三个主要部分组成，有时还加上辅助电源。

通常可用图表示如下：图4-1 传感器的组成由于其用途的不同或是结构原理的不同，其繁简程度相差很大。

因此，传感器的组成将依不同情况而有差异。

敏感元件——传感器的核心，它直接感受被测量（一般为非电量）并转换成信号形成，即输出与被测量成确定关系的其它量的元件，如膜片、热电偶，波纹管等。

传感元件——又称变换器，是传感器的重要组成部分。

传感元件可以直接感受被测量（一般为非电量）而输出与被测量成确定关系的电量。

如热电偶和热敏电阻等。

传感元件也可以不只感受被测量，而只是感受与被测两或确定关系的其它非电量；如应变式压力传感器的电阻片，并不直接感受压力，只是感受与被测压力成确定关系的应变，然后输出电量，在多数情况下，使用的就是这种传感元件。

测量电路——能把传感元件输出的电信号转换为便于显示、记录、控制和处理的有用电信号的电路。

测量电路视传感元件的类型而定。

三、传感器的分类在生产和科研中应用的传感器种类很多，一种被测量有时可以用集中传感器来测量，用一种传感器往往可以测量多种物理量。

为了对传感器有一个概括的认识，对传感器进行研究是很必要的。

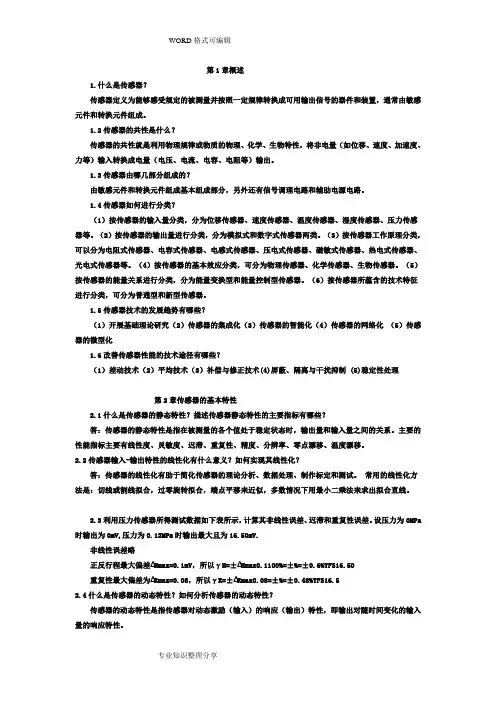

第1章概述1.什么是传感器？传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

1.2传感器的共性是什么？传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。

1.3传感器由哪几部分组成的？由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。

1.4传感器如何进行分类？（1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。

（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。

（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。

（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。

1.5传感器技术的发展趋势有哪些？（1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化（5）传感器的微型化1.6改善传感器性能的技术途径有哪些？（1）差动技术（2）平均技术（3）补偿与修正技术(4)屏蔽、隔离与干扰抑制 (5)稳定性处理第2章传感器的基本特性2.1什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。

主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。

2.2传感器输入-输出特性的线性化有什么意义？如何实现其线性化？答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。

常用的线性化方法是：切线或割线拟合，过零旋转拟合，端点平移来近似，多数情况下用最小二乘法来求出拟合直线。
