印制板基础知识印刷电路板（Printed circuit board，PCB）几乎会出现在每一种电子设备当中。
如果在某样设备中有电子零件，那么它们也都是镶在大小各异的PCB上。
除了固定各种小零件外，PCB 的主要功能是提供上头各项零件的相互电气连接。
随着电子设备越来越复杂，需要的零件越来越多，PCB上头的线路与零件也越来越密集了。
标准的PCB长得就像这样。
裸板（上头没有零件）也常被称为「印刷线路板Printed Wiring Board（PWB）」。
板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。
在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。
这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。
为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。
在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面。
这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。
因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）。
如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）。
由于插座是直接焊在板子上的，零件可以任意的拆装。
下面看到的是ZIF（Zero Insertion Force，零拨插力式）插座，它可以让零件（这里指的是CPU）可以轻松插进插座，也可以拆下来。
插座旁的固定杆，可以在您插进零件后将其固定。
如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge connector）。
金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份。
通常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩充槽Slot）。
【印制电路板电镀及层压化学类简易实用手册】印制电路板制造技术的飞速发展，促使广大从事印制电路板制造行业的人们，加快知识更新。
为此，就必须掌握必要的新知识并与原有实用的科技成为工作必备的参考资料，更好地从事各种类型的科研工作。
这本手册就是使从事高科技行业新生产者尽快地掌握与印制电路板制造技术相关的知识，更好的理解和应用印制电路板制造方面的所涉及到的实用技术基础知识，为全面掌握印制电路板制造的全过程和所涉及到科学试验提供必要的基础知识和手段。
第一章溶液浓度计算方法在印制电路板制造技术，电镀为其中十分重要的一个环节，各种溶液占了很大的比重，对印制电路板的最终产品质量起到关键的作用。
无论是选购或者自配都必须进行科学计算。
正确的计算才能确保各种溶液的成分在工艺范围内，对确保产品质量起到重要的作用。
根据印制电路板生产的特点，提供六种计算方法供选用。
1．体积比例浓度计算：∙定义：是指溶质(或浓溶液)体积与溶剂体积之比值。
∙举例：1：5硫酸溶液就是一体积浓硫酸与五体积水配制而成。
2．克升浓度计算：∙定义：一升溶液里所含溶质的克数。
∙举例：100克硫酸铜溶于水溶液10升，问一升浓度是多少?100/10=10克/升3．重量百分比浓度计算(1)定义：用溶质的重量占全部溶液重理的百分比表示。
(2)举例：试求3克碳酸钠溶解在100克水中所得溶质重量百分比浓度?4．克分子浓度计算∙定义：一升中含1克分子溶质的克分子数表示。
符号：M、n表示溶质的克分子数、V表示溶液的体积。
如：1升中含1克分子溶质的溶液，它的克分子浓度为1M；含1／10克分子浓度为0.1M，依次类推。
∙举例：将100克氢氧化钠用水溶解，配成500毫升溶液，问这种溶液的克分子浓度是多少?解：首先求出氢氧化钠的克分子数：5. 当量浓度计算∙定义：一升溶液中所含溶质的克当量数。
符号：N(克当量／升)。
∙当量的意义：化合价：反映元素当量的内在联系互相化合所得失电子数或共同的电子对数。

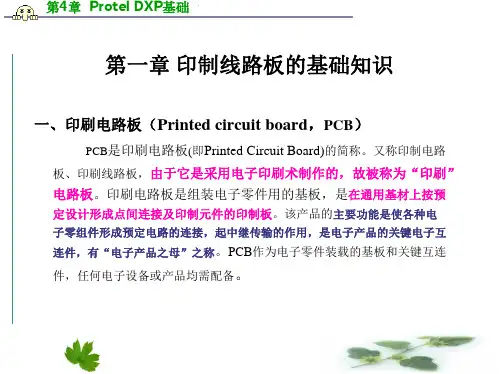

第1章 印制线路板基础知识为了达到某个目的,把零散的电子元件组装起来,构成元件之间的电气连接的作业叫做"封装"。
线路板是装配电子元件的载体以及负责连接电气，承担封装的最重要的元件。
由于线路板的作用，电子设备才能功能齐全，个性突出。
一、印制电路板的基本定义在绝缘基材上，制作出供元器件之间电气连接的导电图形，这种印制了导电线路的成品板称为印制电路板或者印制线路板，亦称印制板，英文名称Printed Circuit Board (PCB)。
二、印制电路板应具有的特性1）电子元件封装后，能实现电气导通。
2）要求绝缘部分不可有电流流通。
3）要求导通部分必须有电流流通。
4）必须达到能贴装元件的要求，是元器件固定和装配的机械支撑。
5）必须有完整清析的识别字符和元件符号。
6）可以固定在机器适当部位。
根据印制电路在商品上的使用量，可大致分成如下三大类：1）信息类约占50%，例如微型计算机、计算机辅助设计和制造系统、笔记本电脑（NOTE-BOOK）、桌上型电脑（DESKTOP）、汽车控制系统。
2）通讯类 约占34%，例如蓝牙卡板、移动电话、通讯网路系统、互联网、局域网、调制解调器等。
3）消费性 约占16%，例如电视机、收录音机、录放像机、打印机、复印机等。
三、印制电路板的分类根据不同的目的，印制电路板有很多种分类方法。
1.根据印制板基材强度分类1）刚性印制板（Rigid Printed Board） 用刚性基材制成的印制板。
2）柔性印制板（Flexible Printed Board) 用柔性基材制成的印制板，又称软性印制板。
3）刚柔性印制板（Flex-rigid Print Board） 利用柔性基材，并在不同区域与刚性基材结合制成的印制板。
2. 根据印制板导电图形制作方法分类1）减成法印制板（Subtractive Board） 采用减成法工艺制作的印制电路板。
2）加成法印制板（Additive Board） 采用加成法工艺制作的印制电路板。
PCB制板工艺操作手册第1章基础知识 (3)1.1 PCB概述 (3)1.2 制板工艺流程简介 (4)第2章材料准备 (5)2.1 基材选择 (5)2.2 覆铜板处理 (5)2.3 干膜制备 (6)第3章设计与布线 (6)3.1 PCB设计规范 (6)3.1.1 设计原则 (6)3.1.2 设计要求 (6)3.1.3 设计工具 (7)3.2 布线技巧 (7)3.2.1 布线规则 (7)3.2.2 层叠设计 (7)3.2.3 焊盘和过孔设计 (7)3.3 设计审查 (7)3.3.1 审查内容 (7)3.3.2 审查方法 (8)3.3.3 审查流程 (8)第4章制板前处理 (8)4.1 覆铜板切割 (8)4.1.1 材料准备 (8)4.1.2 切割操作 (8)4.1.3 质量检查 (8)4.2 钻孔与孔金属化 (8)4.2.1 钻孔 (8)4.2.2 孔金属化 (8)4.2.3 质量检查 (8)4.3 黑化处理 (8)4.3.1 材料准备 (9)4.3.2 黑化处理操作 (9)4.3.3 清洗与干燥 (9)第5章光绘与显影 (9)5.1 光绘工艺 (9)5.1.1 设备准备 (9)5.1.2 光绘参数设置 (9)5.1.3 光绘操作步骤 (9)5.1.4 注意事项 (9)5.2 显影工艺 (9)5.2.1 显影设备准备 (9)5.2.3 显影操作步骤 (10)5.2.4 注意事项 (10)5.3 质量检查 (10)5.3.1 检查方法 (10)5.3.2 检查内容 (10)5.3.3 处理措施 (10)第6章化学镀与电镀 (10)6.1 化学镀铜 (10)6.1.1 原理概述 (10)6.1.2 化学镀铜溶液组成 (10)6.1.3 操作步骤 (11)6.1.4 注意事项 (11)6.2 电镀铜 (11)6.2.1 原理概述 (11)6.2.2 电镀铜溶液组成 (11)6.2.3 操作步骤 (11)6.2.4 注意事项 (11)6.3 电镀锡铅 (11)6.3.1 原理概述 (11)6.3.2 电镀锡铅溶液组成 (12)6.3.3 操作步骤 (12)6.3.4 注意事项 (12)第7章蚀刻与去膜 (12)7.1 蚀刻工艺 (12)7.1.1 蚀刻原理 (12)7.1.2 蚀刻前准备 (12)7.1.3 蚀刻操作 (12)7.1.4 蚀刻后处理 (12)7.2 去膜工艺 (13)7.2.1 去膜原理 (13)7.2.2 去膜前准备 (13)7.2.3 去膜操作 (13)7.2.4 去膜后处理 (13)7.3 质量检查 (13)7.3.1 蚀刻质量检查 (13)7.3.2 去膜质量检查 (13)7.3.3 异常处理 (13)第8章表面处理 (13)8.1 热风整平 (13)8.1.1 工艺简介 (14)8.1.2 工艺流程 (14)8.1.3 注意事项 (14)8.2 沉金处理 (14)8.2.2 工艺流程 (14)8.2.3 注意事项 (14)8.3 阻焊油墨印刷 (15)8.3.1 工艺简介 (15)8.3.2 工艺流程 (15)8.3.3 注意事项 (15)第9章焊接与组装 (15)9.1 表面贴装技术 (15)9.1.1 表面贴装概述 (15)9.1.2 焊膏印刷 (15)9.1.3 贴片 (16)9.1.4 回流焊接 (16)9.2 通孔焊接 (16)9.2.1 通孔焊接概述 (16)9.2.2 焊料选择 (16)9.2.3 焊接过程 (16)9.3 检验与返修 (16)9.3.1 检验 (16)9.3.2 返修 (17)第10章质量控制与验收 (17)10.1 制板过程质量控制 (17)10.1.1 制程参数监控 (17)10.1.2 在线检测 (17)10.1.3 抽样检测 (17)10.1.4 工艺优化与改进 (17)10.2 成品验收标准 (17)10.2.1 外观检查 (17)10.2.2 尺寸测量 (17)10.2.3 功能性测试 (17)10.2.4 无铅焊接适应性测试 (18)10.3 故障分析与排除方法 (18)10.3.1 故障分类 (18)10.3.2 故障原因分析 (18)10.3.3 故障排除方法 (18)10.3.4 预防措施 (18)第1章基础知识1.1 PCB概述印刷电路板（Printed Circuit Board，简称PCB）是电子设备中用于支撑和连接电子元件的一种基础组件。
印制电路板基础知识印制电路板：又称印刷电路板、印刷线路板，简称印制板，常使用英文缩写PCB或写PWB，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。
由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。
（一）按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。
1、单面板一面敷铜，另一面没有敷铜的电路板。
单面板只能在敷铜的一面焊接元件和布线，适用于简单的电路设计。
2、双面板双面板包括顶层（Top Layer）和底层（Bottom Layer）两层，两面敷铜，中间为绝缘层，两面均可以布线，一般需要由过孔或焊盘连通。
双面板可用于比较复杂的电路，是比较理想的一种印制电路板。
3、多层板为了增加可以布线的面积，多层板用上了更多单或双面的布线板。
用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。
板子的层数并不代表有几层独立的布线层，在特殊情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。
其特点是：与集成电路配合使用，可使整机小型化，减少整机重量；提高了布线密度，缩小了元器件的间距，缩短了信号的传翰路径；减少了元器件焊接点，降低了故陈牢，增设了屏蔽层，电路的信号失真减少；引入了接地散热层，可减少局部过热现象，提高整机工作的可靠性。
（二）根据覆铜板基底材料的不同，又可将印制板分为纸质覆铜箔层压板和玻璃布覆铜箔层压板两大类。
（三）制作方法根据不同的技术可分为消除和增加两大类过程。
减去法（Subtractive），是利用化学品或机械将空白的电路板（即铺有完整一块的金属箔的电路板）上不需要的地方除去，余下的地方便是所需要的电路。
