Equipment technology 装备技术123 WSS工法在轨道工程中的应用及监理实践孙添恭（厦门兴海湾工程管理有限公司，福建厦门361000）中图分类号：K928 文献标识码：A 文章编号1007-6344（2020）04-0123-01摘要：本文介绍WSS工法的基本原理、工艺流程，结合工程实例详细介绍轨道施工中的盾构接收井端WSS工法注浆加固施工及监理工作方法，并根据工程实施过程中出现的若干问题介绍了用的监理措施，最后提出WSS工法监理的若干工作重点。

关键词：WSS工法；轨道工程；监理措施0 引言WSS工法（二重管无收缩双液注浆技术）一种加固土层确保开挖安全的施工方法；施工单位需要遵循绿色理念设计施工内容，WSS工法加固土层进行施工的方法，并不会占用过多的土地，简化施工难度，同时还能将噪声降到最低，既不会严重污染周围的环境，还不会打扰到附近的居民，从而在极大程度上保证施工作业能够顺利进行，使工程项目可以如期移交。

1 WSS注浆工法简介无收缩双液注浆将施工工艺，是施工单位在当前阶段处理夯实地基的常用手段，也称为wss注浆工法，使用无收缩双液注浆工艺需要根据工作要求以及实际施工环境，选择二重管钻机，当钻机达到预先计算的孔深位置后，可以通过双叶注浆机在孔内注浆，在浆液的作用下，凝固涂层内部的颗粒与颗粒之前的缝隙，夯实土层内部结构。

1.1 WSS工法的适用范围盾构、隧道、地下工程、深基坑工程以及建筑物加固等工程都可以使用WSS 工法，不仅可以节省施工时间，还能降低施工对周围环境造成的污染，不会影响到周围的交通，应用WSS施工技术，使用二重管钻机以及浆液，孔深钻到计算好的位置后，移位注浆，夯实土层。

2 WSS工法的监理工作方法2.1 事前控制应用WSS功法过程中，需要做好事前控制工作，根据施工要求明确施工方案，在此前提下做好设备、材料的管控工作，同时还应该根据喷射工艺内容，检查相关流程，确保工作可以顺利开展。

计三次试验"五次 调 整 修 订# 制 定 出 了 适 合 西 安 地 铁 四 号 线 火车站站一期暗挖站台隧道安全通过西安火车站既有国铁 站场的合理注浆方法"施工工艺及参数$
$工程概况 西安地铁四号线火车站站位于国铁西安站站场区东侧 下方#线路与陇海正线斜交约 3%]$ 左线全长 )01 米#下穿西 安火车站内 $4 股道及 6 组道岔#右线全长 )0% 米#下穿 $3 股 道及 3 组道岔#车站采用' 先隧后站法( 暗挖施工#施工示意 图见如图 $$ 火车站站一期暗挖隧道地层分布自上而下为! 素填土"新黄土 % 水上&"饱和软黄土"新黄土 % 水下&"古土 壤"粉质粘土$ 场地内地下潜水稳定水位埋深 4&(% n0&)%A 之间#相应高程为 ('0&(3 n('1&(%A$ 主要地层参数见表 $$
图 ( 注浆孔位布置图 全断面上"下台阶共布置注浆孔数 )4 孔#引孔长度 )(A#
注浆长度为 )%A$ 注浆顺序由上到下依次进行#上台阶孔位 环向间距为 $A#下孔位环向间距为 $&3A#中间区的孔间距为 $&6An)&4A$ 考虑钻杆弧线成孔的影响#钻孔外插角度控 制在 )]#现场施工过程中对每个孔位钻杆方向进行测量调 整$ 详细记录钻孔过程中孔口反水"钻机注水压力变化"地 表沉降监测等情况#综合判断前方围岩是否存在水囊"穴道 等灾害性地质并立即采取处理措施$ 当不涉及文物保护"管 线安全情况下直接采用 aBB 浆液封堵后继续施工#否则#钻 头后退 4A进行 aBB 浆液封堵#及时联系相关部门制定下步 施工措施$
图 ) 工艺流程 操作要点如下! )&$ 掌子面封闭 为避免注浆过程中掌子面变形严重#进而引起临时支护 结构遭到破坏#封闭掌子面采取以下措施!%$& 上"下台阶施 工步距错开 (A进行掌子面封闭$ %)& 开挖掌子面封闭采用 绑扎钢筋网片R打设锚管R网喷混凝土进行封闭$ 钢筋网片 采用双层网片#钢筋采用直径 /)4 螺纹钢#钢筋网网格间距 为 )%%AAh)%%AA#钢筋网片与格栅拱架及临时仰拱临时型 钢支撑焊接$ 锚管采用 /3)AA普通焊管#打设长度为 (&4A# 横"竖向间距为 $%%%AAh$%%%AA$ 采用 Q)4 喷射混凝土封 闭#喷射厚度为 (%%AA$ )&) 制定钻孔及注浆参数 参考对四个 aBB 全断面注浆循环试验段的分析"总结# 以及后续累计 4 个循环施工中修订和调整#制定了一套满足 本项目施工的各项注浆参数$ 全断面注浆孔位布置如图 (# 注浆压力参数如表 )#浆液配合比如表 ($ %$& 钻孔要求$

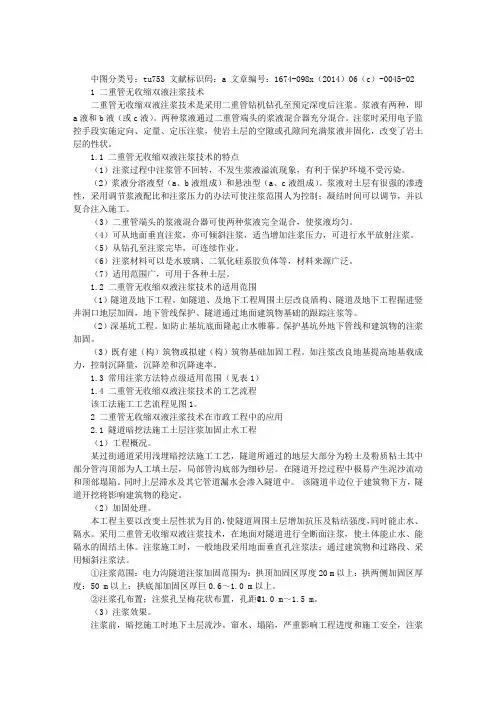

中图分类号：tu753 文献标识码：a 文章编号：1674-098x（2014）06（c）-0045-021 二重管无收缩双液注浆技术二重管无收缩双液注浆技术是采用二重管钻机钻孔至预定深度后注浆。

浆液有两种，即a液和b液（或c液）。

两种浆液通过二重管端头的浆液混合器充分混合。

注浆时采用电子监控手段实施定向、定量、定压注浆，使岩土层的空隙或孔隙间充满浆液并固化，改变了岩土层的性状。

1.1 二重管无收缩双液注浆技术的特点（1）注浆过程中注浆管不回转，不发生浆液溢流现象，有利于保护环境不受污染。

（2）浆液分溶液型（a、b液组成）和悬浊型（a、c液组成）。

浆液对土层有很强的渗透性，采用调节浆液配比和注浆压力的办法可使注浆范围人为控制；凝结时间可以调节，并以复合注入施工。

（3）二重管端头的浆液混合器可使两种浆液完全混合，使浆液均匀。

（4）可从地面垂直注浆，亦可倾斜注浆，适当增加注浆压力，可进行水平放射注浆。

（5）从钻孔至注浆完毕，可连续作业。

（6）注浆材料可以是水玻璃、二氧化硅系胶负体等，材料来源广泛。

（7）适用范围广，可用于各种土层。

1.2 二重管无收缩双液注浆技术的适用范围（1）隧道及地下工程。

如隧道、及地下工程周围土层改良盾构、隧道及地下工程掘进竖井洞口地层加固，地下管线保护、隧道通过地面建筑物基础的跟踪注浆等。

（2）深基坑工程。

如防止基坑底面隆起止水帷幕。

保护基坑外地下管线和建筑物的注浆加固。

（3）既有建（构）筑物或拟建（构）筑物基础加固工程。

如注浆改良地基提高地基载成力，控制沉降量，沉降差和沉降速率。

1.3 常用注浆方法特点级适用范围（见表1）1.4 二重管无收缩双液注浆技术的工艺流程该工法施工工艺流程见图1。

2 二重管无收缩双液注浆技术在市政工程中的应用2.1 隧道暗挖法施工土层注浆加固止水工程（1）工程概况。

某过街通道采用浅埋暗挖法施工工艺，隧道所通过的地层大部分为粉土及粉质粘土其中部分管沟顶部为人工填土层，局部管沟底部为细砂层。

二重管无收缩WSS双液注浆施工工法一、前言随着现代建筑技术的不断发展，注浆工艺逐渐成为一种重要的地基加固方法。

而二重管无收缩WSS双液注浆施工工法，作为注浆工艺中的一种新型工法，其施工效果和质量备受建筑业的青睐。

本文将详细介绍该工法的特点、适应范围、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，以供读者参考。

二、工法特点二重管无收缩WSS双液注浆施工工法是一种高效、节能、环保的注浆技术，其特点在于：一是双液注浆，使用水泥浆和高分子树脂浆混合注入，始终保证注浆液的流动性、粘附性和强度；二是采用无收缩材料，能有效避免注浆过程中的收缩现象，有效增强注浆效果；三是使用二重管注浆结构，采用大直径钻孔和下缝间隙注浆技术，可使注浆液在钻孔中充分分散，提高注浆均匀性，增加注浆强度；四是适用于肯定范围内不同岩土地质条件，减少地基钻挖量和工期，具有一定的经济效益。

三、适应范围该工法适用的范围包括：地基表面不平、地基基础承载力不足、地基变形严重的建筑物；沉降或倾斜严重的建筑物；旧房加固、桥梁加固、地下水处理等工程中需要加固地基的地方。

四、工艺原理二重管无收缩WSS双液注浆施工工法采用双液注浆技术，使用的注浆液包括水泥浆和高分子树脂浆。

水泥浆具有高强度和高硬度的特点，可在较短的时间内提高地基的承载力，增强地基的稳定性，同时高分子树脂浆具有高粘接性和透水性，能有效地防治地基渗漏、裂缝等问题，为地基注入强力的“胶补”。

在实际施工中，首先采用大直径钻孔技术进行钻孔。

钻孔直径一般为150mm以上，钻孔深度根据工程需要而定。

完成钻孔后，用高压注浆泵配合注浆机进行注浆。

由于采用了二重管注浆结构，注浆液能够充分分散，能够达到更加均匀、稳定、强固的注浆效果。

整个注浆过程中，浆液自下而上流动，所以施工完毕后，形成的胶凝体在底部更加稳固、均匀。

五、施工工艺1. 地基准备。

在施工前，先要对地基进行清理，确保它的表面平整、无杂物和污垢。
