晶体的投影和倒易点阵PPT课件
- 格式:pptx
- 大小:2.84 MB
- 文档页数:10
倒易点阵晶体学中最关心通常是晶体取向,即晶面的法线方向。

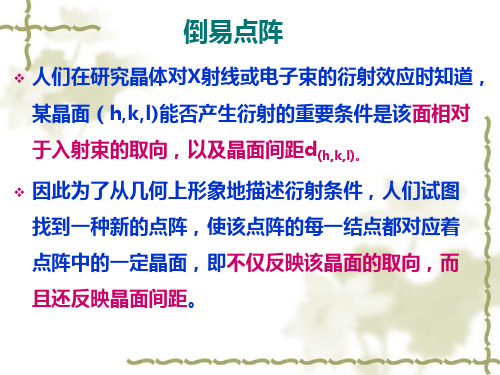

倒易点阵是在晶体点阵的基础上按一定对应关系建立起来的空间几何图形(倒易空间),是晶体点阵的另一种表达形式。
将晶体点阵空间称为正空间。
倒易空间中的结点称为倒易点。
部分。
a a * = b把正点阵基矢与倒易点阵基矢的关系代入,得正点阵与倒易点阵的关系•O 点到(hkl)晶面的垂直距离就是晶面间距d hkl 。
倒数关系(大小)●d hkl =h a H H H1=•确定倒易矢量H ,就确定了正点阵晶面。
S hkl P 及Q ⊥•倒易矢量[hkl]的大小(模)就是其正点阵中相邻平行(hkl)晶面间距的倒数。
(倒—Reciprocal)进行矢量相乘并且展开。
a H hkl •在倒易点阵中,从原点指向阵点[坐标hkl ]的倒易矢量H hkl = ha* +kb* +lc*•H hkl 必和正点阵的(hkl )面垂直,•即倒易点阵的阵点方向[hkl ]*和正点阵的(hkl )面垂直:[hkl ]*⊥(hkl )。
CBAx y z(010)(100)(001)a例:由单斜点阵导出其倒易点阵•单斜点阵:b轴垂直于a和c轴。
左图图面为(010)面。
•从作图可以看出,正点阵和其对应的倒易点阵同属一种晶系。
把上面三个式子写成矩阵形式:•同理,可按下式求出与方向指数为[uvw]的方向相垂直的面的面指数(hkl):•例如,对立方系而言,a*●a* = b* ●b* = c*●c *=1/a2;a*●b* = b* ●c* = c*●a *=0;•u:v:w=h:k:l。
所以(hkl)面的法线指数和面指数同名,即为[hkl]。
第四章 倒易点阵及晶体衍射方向1. 布拉格定律一定波长的 X 射线或入射电子与晶体试样相互作用 , 可以用布拉格定律来表征产生衍射的条件。
图 4.1 布拉格定律的几何说明如图 4.1, 设平行电子束σ0入射到晶体中面间距为 d hkl 的晶体面网组 (hkl), 在人射波前 SS' 处 , 两电子波位相相同, 如果左边一支波经历波程 PA+AD = n λ,n 为包括零的整数 , 则两支波离开晶体后达到新波前 TT' 时 , 将具有相同的位相 , 相干结果可以达到衍射极大; 反之, 若 PA+AD ≠ n λ, 则达到TT' 时, 它们位相不同 , 不能相干得到衍射极大。
由图 4.1 可知,PA+AD =2d hkl sin θ=n λ (4.1)此即布拉格方程,n 称为衍射级数。
式(4.1)也可以写成:λθ=⎪⎭⎫⎝⎛sin 2n d hkl (4.1a)因为 d hkl /n=d nh, nk, hl ,故可把n 级 (hkl) 反射看成是与 (hkl) 平行 但面网间距缩小 n 倍的、 (nh, nk, nl) 的一级反射。
这样 , 布拉格方程可以写成一般形式 :λθ=sin 2hkl d (4.1a) 还可以写成下述形式:λθ/2/1sin hkld =(4.1b) 只要满足布拉格方程 , 就获得了产生衍射极大的条件。
式 (4.1a) 中 d hkl 为晶体中晶面组 (hkl) 的晶面间距;λ为入射电子束的波长;θ为人射电子束方向相对于晶面 (hkl) 的掠射角。
2. 倒易点阵2.1 倒易点阵定义 (1)倒易点阵:若已知晶体点阵的单位矢量 a 、b 、c, 可以定义倒易点阵的单位矢量a *、b *、c *,该点阵的方向矢量垂直于同名指数的晶体平面, 它的大小等于同名指数晶面间距的倒数,该点阵称为倒易点阵。
(2)正点阵与倒易点阵和基矢量的相互关系:图4.2 正点阵与倒易点阵和基矢量的相互关系取一晶体单胞 , 如图 4.2, 晶体点阵的单位矢量为 a 、b 和 c , 相应点阵的 6 个参数是a 、 b 、 c 、α、β和 γ。
