隔膜泵操作规范完整1. 前言本文档旨在规范隔膜泵的操作过程，确保安全性和高效性。
操作人员应仔细阅读并按照本规范操作隔膜泵。
2. 操作步骤2.1 准备工作在操作隔膜泵之前，需要进行以下准备工作：1. 检查隔膜泵的工作状态和电源连接是否正常；2. 确保操作人员已经穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等；3. 清理工作区域，确保无障碍和安全。
2.2 操作流程按照以下操作流程操作隔膜泵：1. 打开隔膜泵控制面板的电源开关，确保电源正常供电；2. 调整泵的流量和压力参数，根据实际需求设定；3. 将液体输送管连接到隔膜泵的进出口，并确保连接牢固；4. 打开液体供给源，确保液体能够正常输送到隔膜泵；5. 开启隔膜泵的启动按钮，让泵开始工作；6. 在操作过程中，及时观察泵的工作情况，确保其正常运行；7. 操作完成后，先关闭隔膜泵控制面板的启动按钮，再关闭电源开关；8. 断开液体输送管和隔膜泵的连接，并进行清洗和维护。
3. 安全注意事项在操作隔膜泵时，操作人员需注意以下安全事项：- 遵守个人防护要求，全程佩戴个人防护装备；- 注意隔膜泵的工作状态，如有异常及时停止操作；- 禁止通过手部或身体直接接触泵体、管道等部件；- 严禁在操作过程中离开现场，保持专注和警惕性；- 遵守相关操作规范和安全指引。
4. 维护和保养隔膜泵的维护和保养对于延长其寿命和保持正常运行至关重要。
以下是一些常见的维护和保养措施：- 定期检查隔膜泵的工作状态和连接管道的密封性；- 清洗隔膜泵内部部件，确保无堵塞和杂质积聚；- 定期更换隔膜泵的密封件和橡胶隔膜，防止泄漏；- 注意保持隔膜泵的干燥和整洁。
5. 总结本文档详细介绍了隔膜泵的操作规范，包括准备工作、操作流程、安全事项以及维护和保养措施。
操作人员应严格按照规范进行操作，确保隔膜泵的安全可靠运行。
如有其他问题或需要进一步了解，请与相关专业人员咨询。
隔膜泵的使用流程1. 简介隔膜泵是一种常见的工业泵，采用隔膜结构，具有自吸能力和无泄漏特性，广泛应用于化工、石油、冶金等领域。
本文将介绍隔膜泵的使用流程，以帮助用户正确、安全地操作隔膜泵。
2. 准备工作在开始使用隔膜泵之前，需要进行一些准备工作： - 检查隔膜泵是否完好。
检查泵体、隔膜、阀门等部件是否有损坏或松动。
- 检查泵体是否有异物。
清理泵体内的杂物，确保无阻塞。
- 确认隔膜泵的工作参数。
根据实际需要，调整隔膜泵的流量、压力等参数。
3. 正确安装安装隔膜泵时，需要遵循以下步骤： 1. 首先，将隔膜泵放置在安装位置上，确保泵体稳固。
2. 连接进出口管道。
根据实际情况，正确连接进出口管道，并确保连接紧固。
3. 检查管道连接。
检查各个管道连接是否紧密，无泄漏现象。
4. 检查电源接线。
如果使用电动隔膜泵，确保电源接线正确、安全。
4. 启动隔膜泵在启动隔膜泵之前，需要进行以下操作： 1. 打开进口阀门。
先轻轻开启进口阀门，逐渐增加进口流量，避免突然大流量引起压力过大，损坏隔膜泵。
2. 检查泵体温度。
观察隔膜泵的温度变化，确保泵体正常运行。
3. 观察隔膜泵运行状况。
检查隔膜泵的运转是否平稳，无异响或振动。
5. 使用隔膜泵在使用隔膜泵时，需要注意以下事项： - 控制进出口流量。
根据实际需要，调节隔膜泵的进出口阀门，确保流量适中。
- 定期检查泵体。
隔一段时间，检查隔膜泵的泵体、隔膜、阀门等部件是否有损坏或松动。
- 防止干转。
如果隔膜泵长时间停止运行，重新启动前需补充介质，避免干转而损坏隔膜泵。
- 注意安全事项。
在使用隔膜泵过程中，务必佩戴防护设备，避免接触有害介质导致伤害。
6. 关闭隔膜泵当不使用隔膜泵时，需要进行以下操作： 1. 关闭进口阀门。
先关闭进口阀门，停止介质的进入。
2. 关闭隔膜泵电源。
如果使用电动隔膜泵，将电源开关关闭。
3. 检查隔膜泵的温度。
观察隔膜泵的温度变化，确保泵体正常冷却。
隔膜式计量泵使用说明书关于本产品说明书（以下简称“说明书”）◆说明书版权属边锋所有；◆说明书与实际产品有不一致的地方，边锋拥有最终解释权；◆说明书是本产品不可分割的一部份，请妥善保管；如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向本公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。
设备使用过程当中，如果您遇到技术问题，欢迎致电：！ 特 别 提 醒用户使用手册 隔膜式计量泵分册1、计量泵使用前请加220#蜗轮蜗杆油或50#齿轮油至油标。
2、计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）2、计量泵开机之前一定要确保出口管路通畅（阀门全开）。
3、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）计量泵要停止工作时先关闭计量泵，再关闭出口阀门。
4、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。
5、出口管路口径一定要大于或等于，相应计量泵的标配口径。
计量泵标准按装图（供参考）目录一、概述.................................................................................（5）二、结构原理和特性 (5)2.1泵的结构 (5)2.2工作原理 (5)2.3流量调节特性 (6)三、技术数据 (6)3.1参数 (6)3.2流量调节曲线特性图 (6)四、泵的使用 (6)5.1泵运转前的检查及其准备工作 (6)5.2启动 (6)5.3带负荷运转 (6)5.4停机…………………………………………………………………（7）五、泵的维护保养 (7)6.1泵的日常维护 (7)6.2维修保养解拆及装配顺序 (7)六、安装 (8)4.1泵的安装 (8)4.2管路安装 (8)4.3特殊液体对管路通量增加 (9)4.4安装规范(按装图) (9)七、各系列产品装配图 (11)八、故障原因分析及排除方法 (13)九、单向阀总成及装配结构图 (14)一、概述机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。

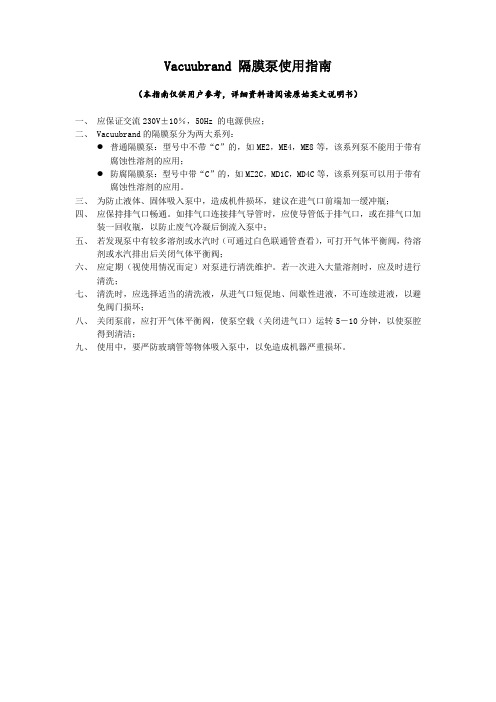

Vacuubrand 隔膜泵使用指南
（本指南仅供用户参考，详细资料请阅读原始英文说明书）
一、应保证交流230V±10％，50Hz 的电源供应；
二、 Vacuubrand的隔膜泵分为两大系列：
●普通隔膜泵：型号中不带“C”的，如ME2，ME4，ME8等，该系列泵不能用于带有
腐蚀性溶剂的应用；
●防腐隔膜泵：型号中带“C”的，如MZ2C，MD1C，MD4C等，该系列泵可以用于带有
腐蚀性溶剂的应用。
三、为防止液体、固体吸入泵中，造成机件损坏，建议在进气口前端加一缓冲瓶；
四、应保持排气口畅通。
如排气口连接排气导管时，应使导管低于排气口，或在排气口加
装一回收瓶，以防止废气冷凝后倒流入泵中；
五、若发现泵中有较多溶剂或水汽时（可通过白色联通管查看），可打开气体平衡阀，待溶
剂或水汽排出后关闭气体平衡阀；
六、应定期（视使用情况而定）对泵进行清洗维护。
若一次进入大量溶剂时，应及时进行
清洗；
七、清洗时，应选择适当的清洗液，从进气口短促地、间歇性进液，不可连续进液，以避
免阀门损坏；
八、关闭泵前，应打开气体平衡阀，使泵空载（关闭进气口）运转5－10分钟，以使泵腔
得到清洁；
九、使用中，要严防玻璃管等物体吸入泵中，以免造成机器严重损坏。
隔膜泵电气使用说明书一，安全事项注意：隔膜泵相关电气的使用、维护和操作必须由专业的电气技术人员进行；注意：隔膜泵相关电气的使用、维护和操作的电气技术人员进行使用、维护和操作前必须熟悉本手册的内容；注意：隔膜泵电气系统中存在着对于人体不安全的电压；注意：拖动系统中使用的变频器的某些部件中存在高压，在变频器的使用和操作时必须严格按照变频器的使用说明书进行；1.1第一次送电确保线路检查无误，无接地和短路现象；确保供电电压准确，电网波动在正常范围；确保按照分级送电原则进行。
1.2急停和检修1.2.1急停按钮系统控制柜和现场（设备旁）操作控制箱上设有“急停”按钮，它能够切断所有激励的输出、使电气设备停止运行。
因此，遇到紧急情况需要断电时，应该使用“急停”按钮，这样可以使得电气设备和所有运行的部件停止运行。
在恢复供电时，需要手动将“急停”按钮复位即可。
注意：恢复供电前，必须将引起断电的故障排除。
有些故障在排除后必须靠手动复位才能重新开动设备。
二、系统构成隔膜泵电气系统由拖动单元、控制单元、监控和操作单元、仪表和传感器单元以及数据采集和分析单元构成。
各单元的构成形式详见2-1系统构成框图，它们之间的接线连接方式见8.1附图1-系统供电图，连接电缆明细详见附图2-电缆敷设表。
2.1拖动单元拖动单元为主泵的运行提供动力。
它包括主电机（马达）和变频器。
2.1.1主电机为兰州电机产品其型号为：YPTQ355-4，参数为：额定电压380V，额定功率400KW，额定电流739A，主电机的安装、使用和维护详见主电机的使用说明书及电气原理图。
2.1.2变频器为vacon产品型号为：NXC08205A2变频器的安装、使用和维护应该严格按照变频器的使用说明书进行，具体详见变频器使用说明书。
2.2控制单元2.2.1控制单元在物理结构上由控制柜A1和现场控制柜D1组成。
2.2.1.1控制柜A1控制柜A1为整个系统（除变频器的主电源）提供配电和控制逻辑。
隔膜泵的操作说明一、引言隔膜泵是一种常用的工业泵，具有结构简单、使用方便、维护成本低等特点，在化工、食品、医药等领域被广泛应用。
本文将为您介绍隔膜泵的操作说明，以帮助您更加高效地使用和维护隔膜泵。
二、安全操作1. 在操作隔膜泵之前，务必穿戴好必要的个人防护设备，如安全手套、安全眼镜和防护服等。
2. 隔膜泵在运行时会产生振动和噪音，为了减少对操作人员的影响，请确保泵的安装牢固，以防止泵在运行过程中产生过多的振动和噪音。
3. 在操作隔膜泵之前，确保操作人员已经熟悉隔膜泵的结构和工作原理，并按照相关的操作手册进行操作。
4. 严禁将手、脚或其他物体伸入正在运行的隔膜泵中，以免发生意外。
三、启动与停止1. 启动隔膜泵前，确保供电电源已经连接正确，且泵的进出口管路已经连接好。
2. 打开泵的进、出口阀门，允许介质流入和流出隔膜泵。
3. 按下隔膜泵的启动按钮或开关，启动泵的电机。
在启动之前，确保泵的泵头已经充满液体，以免干转损坏泵。
4. 在使用过程中，如发现泵有异常声响或温度升高等异常情况，请及时停止使用，并检查故障原因。
四、调整流量1. 调整隔膜泵的流量，可通过调节进出口阀门的开度来实现。
打开进口阀门，可以增大流量；关闭进口阀门，则可减小流量。
2. 在调整流量时，请逐步调整，并观察泵的工作状态。
过大或过小的流量都可能导致泵的故障或效率降低。
五、维护保养1. 定期检查隔膜泵的使用条件，如泵体是否有异常磨损、阀门是否漏水等情况。
如有异常情况，请及时更换受损部件。
2. 检查隔膜泵的密封件，并及时更换损坏或老化的密封件，以确保泵的正常运行。
3. 定期清洗隔膜泵，并确保泵内无异物堵塞。
清洗时，可使用清水或适当的清洗剂，但请勿使用具有腐蚀性的溶剂。
4. 如果隔膜泵长时间不使用，应将泵体内的介质排空，并放置在干燥、通风的地方存放。
六、故障排除1. 如果隔膜泵出现漏水现象，首先检查阀门是否关闭不严密，如有需要可以更换密封圈。
隔膜泵操作规程1. 隔膜泵启动前的准备工作1.1,联系电工测各电机绝缘，联系计控检查所有仪表和阀门；1.2，检查泵入口料浆阀是否关闭;1.3，关闭隔膜泵的出口放料阀；1.4，检查动力端、推进液端、齿轮减速机油位是否正常1.5，检查氮气包的预填充压力是否满足要求1.6，检查仪表风压力是否满足1.7，检查泵各部位的润滑情况1.8，检查泵冷却水是否正常2.手动攀车补油(因隔膜泵检修或其他原因造成隔膜室推进液端油排空时需要手动攀车补油)2.1，关闭泵进口放料阀2.2，部分打开泵出口放料阀,2.3，部分打开泵入口冲水阀(视进口压力而定,控制3-4bar)2.4，启动隔膜泵的推进液油泵，自动补油15分钟；2.5，打开三个隔膜室排气阀和限压管上排气阀,待有油排出后关闭2.6，手动攀车2.7，逐个对1#、2#、3#隔膜室排气2.8，待1#、2#、3#隔膜室无注油信号时，必须再手动攀车活塞运行两个冲刺后，停止手动攀车。
2.9，注意观察1、2、3#室排气时有无气泡，若有气泡时必须重复手动攀车，直至无气泡为止。
2.10，注意副油箱油位必须保持在1/2以上2.11，注意供油阀，防止自动关闭。
3.预填充3.1,关闭泵进口放料阀3.2，部分打开出口放料阀（在与运行泵同一出料管时部分打开放料阀）3.3，部分打开冲水阀(视进口压力而定,控制3-4bar)（需手动攀车时前三个步骤为重复步骤）3.4，启动隔膜泵的辅助电机3.5，逐个对隔膜室排气3.6，对泵的推进液进行初步填充3.7，现场低速启动主电机(10%)3.8，依次对隔膜室排气3.9，当所有隔膜室推进液填充信号灯灭时，再运转5分钟后停泵3.10，关闭泵出口放料阀3.11，关闭泵进口冲水阀3.12，当出口压力大于氮气包压力或与另一台泵出口压力向等候快速停泵3.13，隔膜泵处于待运行状态3.14，浆泵有“现场”转为“远控”4. 隔膜泵启动4.1，打开泵进、出口料浆阀4.2，启动增压泵4.3，现场低速启动隔膜泵4.4，主控室低速启动隔膜泵4.5，将隔膜泵流量缓慢提升4.6，隔膜泵转速每提10%依次对隔膜室排气(排气时间不能超过2秒)4.7，将隔膜泵流量缓慢提升到正常要求流量4.8，现场检查泵运行状况是否正常4.9，隔膜泵安全阀限压压力正常控制在大于出口压力12bar以上(靠限压管上的排气阀来实现)4.10，注意隔膜式排气状况，如有气泡，泵必须低频率运行6，紧急停车如果不能就地紧急停车时：A,主控室直接把运行频率降至零位，强制停车；B,直接断电，强制停止。
隔膜泵操作规程
为规范隔膜泵使用，现将其操作规程暂定如下：
1.熟悉工作原理：气动隔膜泵依靠压缩空气作为动力源来驱动连杆，连杆上共有四张膜片，橡胶膜片与压缩空气接触，四氟膜片与物料接触，通过内置配气阀和四个单向阀完成物料脉冲式的输送。
2.为保证隔膜泵的动力，本车间单独配置一台空气压缩机，压力范围由电继点压力监测控制，目前设置为0.55MPA-0.76MPA,依据储气罐的压力自行开关压缩主机，长时间不用隔膜泵请关闭主电源。
3.开隔膜泵之前请检查以下四项：
1.法兰及螺纹连接处是否因长期脉冲输送而有所松动；
2.空压机的储气罐底部是否有冷凝水（按环境情况尽量少积水）；
3.隔膜泵上的油杯是否有1/2-2/3的油位；
4.泵的进出阀门是否开启；
4.开启空气压缩机，待压力升至工作压力后，慢慢开启隔膜泵的进气阀（如需控制进气压力，可以安装减压阀），最初输送物料时单向阀的实心球跳动会很快，随着压滤机逐渐压满输送速度会慢下来，根据工作需要关闭隔膜泵。
注意关机时依次关闭进气阀、进料阀和出料阀。
膜泵设备操作规程一、开车前的准备工作。
1、隔膜泵输送的物料其温度应V100°C,以保护膜片的正常使用。
2、开车前一定要全部打开吸入、排出管路上的阀门。
3、开车前检查吸入管路上的吸入压力，务必要满足吸入要求。
4、开车前检查推进油的气源系统运行情况，要求气源系统运行平稳并达到推进液空气压力。
5、检查进、出料氮气包及蓄能器是否按照规定的压力充足氮气，检査是否有泄漏点，特別注意氮气包及蓄能器只能用减压工具充入氮气，绝对禁止充入氧气及苴它易燃气体。
6、检查减速器油位及油质情况，发现异常及时处理。
7、隔膜泵开车前检查润滑油泵电机组系统的油位及汕质情况，并检查过滤器的过滤情况，若发现有堵塞或有杂质，则进行淸洗或更换，检查电机的温升、声音及振动情况，发现异常进行检修，确保润滑油泵系统的正常运行。
8、査看和核对触摸屏上各性能参数是否在正常范围内。
9、査看和核对触摸屏上补排油的情况，发现异常应及时处理。
10、检查各联接件的连接是否有松动，如发现有松动要及时紧固。
二、运行操作方法1、打开淸水进水阀门及排水阀门，注入淸水，确保隔膜泵的吸入压力。
2、启动主电机后慢速运行，变频器的频率为3-5Hz.3、打开隔膜泵隔膜室后部的放气阀，观察英放气透明油管，待气泡消失，关闭放气阀, 再以此频率运行几分钟，再打开放气阀，待透明放油管内无气泡后关闭放气阀。
4、观察触摸屏上各项技术参数、补排汕情况及检查电机、减速器、汕泵电机组、进岀阀锥阀座等无异常后调髙变频器频率为10-20HZ,进行低冲次、低压的淸水淸洗循环运行。
5、以上淸水淸洗循环无异常后进行矿浆与淸水运行的切换：6、在触摸屏上调整变频器的频率为3-5Hz。
7、打开喂料渣浆泵进口阀，关闭泵岀口阀。
慢速启动喂料渣浆泵电机，再慢慢开动泵出口阀，泵出口阀开的大小与快慢，应以泵不振动和电机不超额定电流来掌握。
8、打开矿浆管路上的进料阀，关闭淸水进料阀。
9、在触摸屏上逐步调髙变频器频率至到工作所需要的频率，每次调整量为5Hz,每次调整间隔时间为5分钟，在每次调整期间注意观察隔膜泵电机、减速器、油泵电机组、进岀阀锥阀座等的运行情况及触摸屏上的各项技术参数，发现异常立即停机进行排除。
