双杆切割磁感线模型

模型22 双杆切割（解析版）双金属棒在磁场中沿导轨做切割磁感线运动是个综合性很强的动态过程，聚力学和电学的重难点于一体，规律复杂。

现进行归类分析。

【典例1】竖直放置的平行光滑导轨，其电阻不计，磁场方向如图所示，磁感应强度B =0.5 T ，导体杆ab 和cd 的长均为0.2 m ，电阻均为0.1 Ω，所受重力均为0.1 N ，现在用力向上推导体杆ab ，使之匀速上升(与导轨接触始终良好)，此时cd 恰好静止不动，ab 上升时下列说法正确的是A ．ab 受到的推力大小为2 NB ．ab 向上的速度为2 m/sC ．在2 s 内，推力做功转化的电能是0.4 JD ．在2 s 内，推力做功为0.6 J【答案】BC【解析】因导体棒ab 匀速上升，cd 棒静止，所以它们都受力平衡，以两棒组成的整体为研究对象，根据平衡条件可得：ab 棒受到的推力：20.2N F G ==，A 错误；对cd 棒，受到向下的重力G 和向上的安培力F 安，由平衡条件得：F G =安，即：BIL G =，又2BLv I R =，联立得：2222220.10.1m/s=2m/s 0.30.2RG v B L ⨯⨯==⨯，B 正确；在2 s 内，电路产生的电能：()()2220.50.222J=0.4J 2220.1BLv E Q t t R R ⨯⨯===⨯⨯，则在2 s 内，拉力做功，有0.4 J 转化为电能，C 正确；在2 s 内拉力做的功为：0.222J 0.8J W Fs Fvt ===⨯⨯=，D 错误。

【变式训练1】如图所示，相距为L 的两条足够长的平行金属导轨右端连接有一定值电阻R ，整个装置被固定在水平地面上，整个空间存在垂直于导轨平面向下的匀强磁场，磁感应强度大小为B ，两根质量均为m ，电阻都为R ，与导轨间的动摩擦因数都为μ的相同金属棒MN 、EF 垂直放在导轨上。

现在给金属棒MN 施加一水平向左的作用力F ，使金属棒MN 从静止开始以加速度a 做匀加速直线运动，若重力加速度为g ，导轨电阻不计，最大静摩擦力与滑动摩擦力相等。

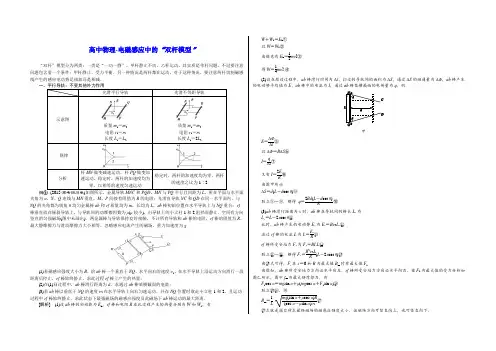

高中物理-电磁感应中的“双杆模型”“双杆”模型分为两类：一类是“一动一静”，甲杆静止不动，乙杆运动，其实质是单杆问题，不过要注意问题包含着一个条件：甲杆静止、受力平衡．另一种情况是两杆都在运动，对于这种情况，要注意两杆切割磁感线产生的感应电动势是相加还是相减．一、平行导轨：不受其他外力作用光滑平行导轨光滑不等距导轨示意图质量m1＝m2 电阻r1＝r2 长度L1＝L2质量m1＝m2电阻r1＝r2长度L1＝2L2规律分析杆MN做变减速运动，杆PQ做变加速运动，稳定时，两杆的加速度均为零，以相等的速度匀速运动稳定时，两杆的加速度均为零，两杆的速度之比为1∶2(2015·高考四川卷)如图所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为α，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC和QD在同一水平面内，与NQ的夹角都为锐角θ.均匀金属棒ab和ef质量均为m，长均为L，ab棒初始位置在水平导轨上与NQ重合；ef 棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为μ(μ较小)，由导轨上的小立柱1和2阻挡而静止．空间有方向竖直的匀强磁场(图中未画出)．两金属棒与导轨保持良好接触，不计所有导轨和ab棒的电阻，ef棒的阻值为R，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g.(1)若磁感应强度大小为B，给ab棒一个垂直于NQ、水平向右的速度v1，在水平导轨上沿运动方向滑行一段距离后停止，ef棒始终静止，求此过程ef棒上产生的热量；(2)在(1)问过程中，ab棒滑行距离为d，求通过ab棒某横截面的电量；(3)若ab棒以垂直于NQ的速度v2在水平导轨上向右匀速运动，并在NQ位置时取走小立柱1和2，且运动过程中ef棒始终静止．求此状态下最强磁场的磁感应强度及此磁场下ab棒运动的最大距离．[解析](1)设ab棒的初动能为E k，ef棒和电阻R在此过程产生的热量分别为W和W1，有W＋W1＝E k①且W＝W1②由题意有E k＝12m v21③得W＝14m v21.④(2)设在题设过程中，ab棒滑行时间为Δt，扫过的导轨间的面积为ΔS，通过ΔS的磁通量为ΔΦ，ab棒产生的电动势平均值为E，ab棒中的电流为I，通过ab棒某横截面的电荷量为q，则甲E＝ΔΦΔt⑤且ΔΦ＝BΔS⑥I＝qΔt⑦又有I＝2ER⑧由图甲所示ΔS＝d(L－d cot θ)⑨联立⑤～⑨，解得q＝2Bd(L－d cot θ)R.⑩(3)ab棒滑行距离为x时，ab棒在导轨间的棒长L x为L x＝L－2x cot θ⑪此时，ab棒产生的电动势E x为E x＝B v2L x⑫流过ef棒的电流I x为I x＝E xR⑬ef棒所受安培力F x为F x＝BI x L⑭联立⑪～⑭，解得F x＝B2v2LR(L－2x cot θ)⑮由⑮式可得，F x在x＝0和B为最大值B m时有最大值F1.由题知，ab棒所受安培力方向必水平向左，ef棒所受安培力方向必水平向右，使F1为最大值的受力分析如图乙所示，图中f m为最大静摩擦力，有F1cos α＝mg sin α＋μ(mg cos α＋F1sin α)⑯联立⑮⑯，得B m＝1Lmg(sin α＋μcos α)R(cos α－μsin α)v2⑰⑰式就是题目所求最强磁场的磁感应强度大小，该磁场方向可竖直向上，也可竖直向下．乙丙由⑮式可知，B为B m时，F x随x增大而减小，x为最大x m时，F x为最小值F2，如图丙可知F2cos α＋μ(mg cos α＋F2sin α)＝mg sin α⑱联立⑮⑰⑱，得x m ＝μL tan θ(1＋μ2)sin αcos α＋μ.[答案]见解析二、平行导轨：一杆受恒定水平外力作用光滑平行导轨不光滑平行导轨示意图质量m1＝m2电阻r1＝r2长度L1＝L2摩擦力F f1＝F f2＝F f 质量m1＝m2电阻r1＝r2长度L1＝L2规律分析开始时，两杆做变加速运动；稳定时，两杆以相同的加速度做匀变速运动开始时，若F f<F≤2F f，则PQ杆先变加速后匀速，MN杆一直静止；若F>2F f，PQ杆先变加速，MN后做变加速最后两杆做匀速运动如图所示，两条平行的金属导轨相距L＝1 m，水平部分处在竖直向下的匀强磁场B1中，倾斜部分与水平方向的夹角为37°，处于垂直于斜面的匀强磁场B1中，B1＝B2＝0.5 T．金属棒MN和PQ的质量均为m＝0.2 kg，电阻R MN＝0.5 Ω、R PQ＝1.5 Ω.MN置于水平导轨上，PQ置于倾斜导轨上，刚好不下滑．两根金属棒均与导轨垂直且接触良好．从t＝0时刻起，MN棒在水平外力F的作用下由静止开始向右运动，MN棒的速度v与位移x满足关系v＝0.4x.不计导轨的电阻，MN始终在水平导轨上运动，MN与水平导轨间的动摩擦因数μ＝0.5.(1)问当MN棒运动的位移为多少时PQ刚要滑动？(2)求从t＝0到PQ刚要滑动的过程中通过PQ棒的电荷量；(3)定性画出MN受的安培力随位移变化的图象，并求出MN从开始到位移x1＝5 m的过程中外力F做的功．[解析](1)开始PQ刚好不下滑时，PQ受沿倾斜导轨向上的最大静摩擦力F fm，则F fm＝mg sin 37°设PQ刚好要向上滑动时，MN棒的感应电动势为E，由法拉第电磁感应定律E＝B1L v设电路中的感应电流为I，由闭合电路的欧姆定律得I＝ER MN＋R PQ设PQ所受安培力为F A，有F A＝B2IL此时PQ受沿倾斜导轨向下的最大静摩擦力，由力的平衡条件有：F A＝F fm＋mg sin 37°又由v＝0.4x，联立解得x＝48 m.(2)在从t＝0到PQ刚要滑动的过程中，穿过回路MNQP的磁通量的变化量ΔΦ＝B1Lx＝0.5×1×48 Wb＝24 Wb通过PQ棒的电荷量q＝I·t＝ER MN＋R PQ·t＝ΔΦR MN＋R PQ＝240.5＋1.5C＝12 C.(3)回路中的电流I＝B1L vR MN＋R PQ，MN受到的安培力F A＝B1IL，又v＝0.4x，故推出F A＝0.4xB21L2R MN＋R PQ因此MN受的安培力与位移x成正比，故画出如图所示的安培力—位移图象.考虑到MN受的安培力与位移方向相反，故安培力与位移图象包围的面积等于克服安培力做的功，故安培力对MN做功W A＝－12·0.4x1B21L2R MN＋R PQx1＝－0.625 J当x1＝5 m时，速度v1＝0.4x1＝0.4×5 m/s＝2 m/s对MN棒由动能定理：W F－μmgx1＋W A＝12m v21－0故W F＝12m v21＋μmgx1－W A＝⎝⎛⎭⎫12×0.2×22＋0.5×0.2×10×5＋0.625J＝6.025 J.[答案](1)48 m(2)12 C(3)6.025 J三、倾斜导轨：两杆不受外力作用注意双杆之间的制约关系，即“主动杆”与“被动杆”之间的关系，因为两杆都有可能产生感应电动势，相当于两个电源，并且最终两杆的收尾状态的确定是分析问题的关键．(2014·高考天津卷)如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L ＝0.4 m ．导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN ，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B ＝0.5 T ．在区域Ⅰ中，将质量m 1＝0.1 kg ，电阻R 1＝0.1 Ω的金属条ab 放在导轨上，ab 刚好不下滑．然后，在区域Ⅱ中将质量m 2＝0.4 kg ，电阻R 2＝0.1 Ω的光滑导体棒cd 置于导轨上，由静止开始下滑．cd 在滑动过程中始终处于区域Ⅱ的磁场中，ab 、cd 始终与导轨垂直且两端与导轨保持良好接触，取g ＝10 m/s 2.问：(1)cd 下滑的过程中，ab 中的电流方向；(2)ab 刚要向上滑动时，cd 的速度v 多大；(3)从cd 开始下滑到ab 刚要向上滑动的过程中，cd 滑动的距离x ＝3.8 m ，此过程中ab 上产生的热量Q 是多少．[审题点睛] (1)ab 刚好不下滑，隐含F fm ＝mg sin θ，方向沿斜面向上，ab 刚要向上滑动时，隐含F 安＝F fm ＋mg sin θ，摩擦力方向沿斜面向下．(2)由于ab 中的电流变化，产生的热量要用功能关系(能量守恒)结合电路知识求解．[解析] (1)由右手定则可判断出cd 中的电流方向为由d 到c ，则ab 中电流方向为由a 流向b . (2)开始放置ab 刚好不下滑时，ab 所受摩擦力为最大静摩擦力，设其为F max ，有F max ＝m 1g sin θ① 设ab 刚要上滑时，cd 棒的感应电动势为E ，由法拉第电磁感应定律有E ＝BL v ② 设电路中的感应电流为I ，由闭合电路欧姆定律有 I ＝ER 1＋R 2③ 设ab 所受安培力为F 安，有F 安＝BIL ④此时ab 受到的最大静摩擦力方向沿斜面向下，由平衡条件有F 安＝m 1g sin θ＋F max ⑤ 综合①②③④⑤式，代入数据解得v ＝5 m/s.(3)设cd 棒运动过程中在电路中产生的总热量为Q 总，由能量守恒定律有m 2gx sin θ＝Q 总＋12m 2v 2又Q ＝R 1R 1＋R 2Q 总解得Q ＝1.3 J.[答案] (1)由a 流向b (2)5 m/s (3)1.3 J 四、倾斜导轨：一杆受到外力作用(2016·浙江金华高三质检)如图所示，两根足够长的光滑平行金属导轨MN 、PQ 间距为l ＝0.5 m ，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab 、cd 分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m ＝0.02 kg ，电阻均为R ＝0.1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B ＝0.2 T ，棒ab 在平行于导轨向上的力F 作用下，沿导轨向上匀速运动，而棒cd 恰好能够保持静止，取g ＝10 m/s 2，问：(1)通过棒cd 的电流I 是多少，方向如何？ (2)棒ab 受到的力F 多大？(3)棒cd 每产生Q ＝0.1 J 的热量，力F 做的功W 是多少？[解析] (1)棒cd 受到的安培力F cd ＝IlB棒cd 在共点力作用下受力平衡，则F cd ＝mg sin 30° 代入数据解得I ＝1 A根据楞次定律可知，棒cd 中的电流方向由d 至c . (2)棒ab 与棒cd 受到的安培力大小相等，F ab ＝F cd 对棒ab ，由受力平衡知F ＝mg sin 30°＋IlB 代入数据解得F ＝0.2 N.(3)设在时间t 内棒cd 产生Q ＝0.1 J 的热量，由焦耳定律知Q ＝I 2Rt设棒ab 匀速运动的速度大小为v ，其产生的感应电动势E ＝Bl v ，由闭合电路欧姆定律知，I ＝E2R由运动学公式知在时间t 内，棒ab 沿导轨的位移 x ＝v t力F 做的功W ＝Fx综合上述各式，代入数据解得W ＝0.4 J. [答案] (1)1 A 方向由d 至c (2)0.2 N (3)0.4 J 五、竖直导轨如图是一种电磁驱动电梯的原理图，竖直平面上有两根很长的平行竖直轨道，轨道间有垂直轨道平面的匀强磁场B 1和B 2，B 1＝B 2＝1 T ，且B 1和B 2的方向相反，两磁场始终竖直向上做匀速运动．电梯桥厢(未在图中画出)固定在一个用超导材料制成的金属框abdc 内，并且与之绝缘．电梯载人时的总质量为5×103 kg ，所受阻力f ＝500 N ，金属框垂直轨道的边长L cd ＝2m ，两磁场沿轨道的宽度均与金属框的竖直边长L ac 相同，金属框整个回路的电阻R ＝9.5×10－4Ω，若设计要求电梯以v 1＝10 m/s 的速度向上匀速运动，取g ＝10 m/s 2，那么 (1)磁场向上运动速度v 0应该为多大？(2)在电梯向上做匀速运动时，为维持它的运动，外界对系统提供的总功率为多少？(保留三位有效数字)[解析] (1)当电梯向上做匀速运动时，安培力等于重力和阻力之和，所以 F A ＝mg ＋f ＝50 500 N金属框中感应电流大小为 I ＝2B 1L cd (v 0－v 1)R金属框所受安培力F A ＝2B 1IL cd 解得v 0＝13 m/s.(2)当电梯向上做匀速运动时，由第(1)问中的I ＝2B 1L cd (v 0－v 1)R ，求出金属框中感应电流I ＝1.263×104 A金属框中的焦耳热功率P 1＝I 2R ＝1.51×105 W 有用功率为克服电梯重力的功率 P 2＝mg v 1＝5×105 W阻力的功率为P 3＝f v 1＝5×103W电梯向上运动时，外界提供的能量，一部分转变为金属框内的焦耳热，另一部分克服电梯的重力和阻力做功．因而外界对系统提供的总功率P 总＝P 1＋P 2＋P 3＝6.56×105W. [答案] (1)13 m/s (2)6.56×105 W1．(多选)如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1.用一沿导轨方向的恒力F 水平向右拉金属棒cd ，经过足够长时间以后( )A ．金属棒ab 、cd 都做匀速运动B ．金属棒ab 上的电流方向是由b 向aC ．金属棒cd 所受安培力的大小等于2F /3D ．两金属棒间距离保持不变解析：选BC.对两金属棒ab 、cd 进行受力分析和运动分析可知，两金属棒最终将做加速度相同的匀加速直线运动，且金属棒ab 速度小于金属棒cd 速度，所以两金属棒间距离是变大的，由楞次定律判断金属棒ab 上的电流方向由b 到a ，A 、D 错误，B 正确；以两金属棒整体为研究对象有：F ＝3ma ，隔离金属棒cd 分析其受力，则有：F －F 安＝ma ，可求得金属棒cd 所受安培力的大小F 安＝23F ，C 正确．2.(多选)(2016·唐山模拟)如图所示，水平传送带带动两金属杆a 、b 匀速向右运动，传送带右侧与两光滑平行金属导轨平滑连接，导轨与水平面间夹角为30°，两虚线EF 、GH 之间有垂直导轨平面向下的匀强磁场，磁感应强度为B ，磁场宽度为L ，两金属杆的长度和两导轨的间距均为d ，两金属杆质量均为m ，两杆与导轨接触良好．当金属杆a 进入磁场后恰好做匀速直线运动，当金属杆a 离开磁场时，金属杆b 恰好进入磁场，则( )A ．金属杆b 进入磁场后做加速运动B ．金属杆b 进入磁场后做匀速运动C ．两杆在穿过磁场的过程中，回路中产生的总热量为mgLD ．两杆在穿过磁场的过程中，回路中产生的总热量为mgL2解析：选BC.两杆从导轨顶端进入磁场过程中，均只有重力做功，故进入磁场时速度大小相等，金属杆a 进入磁场后匀速运动，b 进入磁场后，a 离开磁场，金属杆b 受力与金属杆a 受力情况相同，故也做匀速运动，A 项错，B 项正确；两杆匀速穿过磁场，减少的重力势能转化为回路的电热，即Q ＝2mgL sin 30°＝mgL ，C 项正确，D 项错．3．(多选)如图所示，光滑平行的金属导轨宽度为L ，与水平方向成θ角倾斜固定，导轨之间充满了垂直于导轨平面的足够大的匀强磁场，磁感应强度为B ，在导轨上垂直导轨放置着质量均为m 、电阻均为R 的金属棒a 、b ，二者都被垂直于导轨的挡板挡住保持静止，金属导轨电阻不计，现对b 棒施加一垂直于棒且平行于导轨平面向上的牵引力F ，并在极短的时间内将牵引力的功率从零调为恒定的功率P .为了使a 棒沿导轨向上运动，P 的取值可能为(重力加速度为g )( )A.2m 2g 2RB 2L 2·sin 2θB ．3m 2g 2RB 2L 2·sin 2θC.7m 2g 2RB 2L2·sin 2θ D ．5m 2g 2RB 2L2·sin 2θ解析：选CD.以b 棒为研究对象，由牛顿第二定律可知F －mg sin θ－BL v2R BL ＝ma ，以a 棒为研究对象，由牛顿第二定律可知BL v 2R BL －mg sin θ＝ma ′，则F >2mg sin θ，v >2Rmg sin θB 2L 2，故P ＝F v >4m 2g 2R B 2L 2sin 2θ，由此可得选项C 、D 正确，选项A 、B 错误．4.如图所示，竖直平面内有平行放置的光滑导轨，导轨间距为l ＝0.2 m ，电阻不计，导轨间有水平方向的匀强磁场，磁感应强度大小为B ＝2 T ，方向如图所示，有两根质量均为m ＝0.1 kg ，长度均为l ＝0.2 m ，电阻均为R ＝0.4 Ω的导体棒ab 和cd 与导轨接触良好，当用竖直向上的力F 使ab 棒向上做匀速运动时，cd 棒刚好能静止不动，则下列说法正确的是(g 取10m/s 2)( )A ．ab 棒运动的速度是5 m/sB ．力F 的大小为1 NC ．在1 s 内，力F 做的功为5 JD ．在1 s 内，cd 棒产生的电热为5 J解析：选A.对导体棒cd 由B Bl v2R l ＝mg ，得到v ＝5 m/s ，选项A 正确；再由F ＝mg ＋F 安＝2 N 知选项B 错误；在1 s 内，力F 做的功W ＝F v t ＝10 J ，选项C 错误；在1 s 内，cd 棒产生的电热Q ＝⎝⎛⎭⎫Bl v2R 2Rt ＝2.5 J ，选项D 错误．5．(2016·合肥一中高三检测)如图所示，间距l ＝0.3 m 的平行金属导轨a 1b 1c 1和a 2b 2c 2分别固定在两个竖直面内．在水平面a 1b 1b 2a 2区域内和倾角θ＝37°的斜面c 1b 1b 2c 2区域内分别有磁感应强度B 1＝0.4 T 、方向竖直向上和B 2＝1 T 、方向垂直于斜面向上的匀强磁场．电阻R ＝0.3 Ω、质量m 1＝0.1 kg 、长为l 的相同导体杆K 、S 、Q 分别放置在导轨上，S 杆的两端固定在b 1、b 2点，K 、Q 杆可沿导轨无摩擦滑动且始终接触良好．一端系于K 杆中点的轻绳平行于导轨绕过轻质定滑轮自然下垂，绳上穿有质量m 2＝0.05 kg 的小环．已知小环以a ＝6 m/s 2的加速度沿绳下滑．K 杆保持静止，Q 杆在垂直于杆且沿斜面向下的拉力F 作用下匀速运动．不计导轨电阻和滑轮摩擦，绳不可伸长．取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.求：(1)小环所受摩擦力的大小； (2)Q 杆所受拉力的瞬时功率．解析：(1)设小环受到的摩擦力大小为F f ，由牛顿第二定律，有m 2g －F f ＝m 2a 代入数据，得F f ＝0.2 N.(2)设通过K 杆的电流为I 1，K 杆受力平衡， 有F f ＝B 1I 1l设回路总电流为I ，总电阻为R 总，有I ＝2I 1 R 总＝32R设Q 杆下滑速度大小为v ，产生的感应电动势为E ，有I ＝ER 总E ＝B 2l vF ＋m 1g sin θ＝B 2Il拉力的瞬时功率为P ＝F v联立以上方程，代入数据得P ＝2 W. 答案：(1)0.2 N (2)2 W6.如图所示，两根足够长且平行的光滑金属导轨与水平面成53°角固定放置，导轨间连接一阻值为6 Ω的电阻R ，导轨电阻忽略不计．在两平行虚线m 、n 间有一方向垂直于导轨所在平面向下、磁感应强度为B 的匀强磁场．导体棒a 的质量为m a ＝0.4 kg ，电阻R a ＝3 Ω；导体棒b 的质量为m b ＝0.1 kg ，电阻R b ＝6 Ω.导体棒a 、b 分别垂直导轨放置并始终与导轨接触良好．a 、b从开始相距L 0＝0.5 m 处同时由静止释放，运动过程中它们都能匀速穿过磁场区域，当b 刚穿出磁场时，a 正好进入磁场，g 取10 m/s 2，不计a 、b 之间电流的相互作用，sin 53°＝0.8，cos 53°＝0.6.求：(1)在a 、b 分别穿越磁场的过程中，通过R 的电荷量之比；(2)在穿越磁场的过程中，a 、b 两导体棒匀速运动的速度大小之比； (3)磁场区域沿导轨方向的宽度d ； (4)在整个运动过程中，产生的总焦耳热． 解析：(1)由q 总＝I Δt ，I ＝E R 总，E ＝ΔΦΔt ，得q 总＝ΔΦR 总在b 穿越磁场的过程中，b 是电源，a 与R 是外电路，电路的总电阻R 总1＝8 Ω 通过R 的电荷量为q Rb ＝13q 总1＝13·ΔΦR 总1同理，a 在磁场中匀速运动时，R 总2＝6 Ω，通过R 的电荷量为q Ra ＝12q 总2＝12·ΔΦR 总2，可得q Ra ∶q Rb ＝2∶1.(2)设a 、b 穿越磁场的过程中的速度分别为v a 和v b ，则b 中的电流I b ＝BL v bR 总1由平衡条件得B 2L 2v bR 总1＝m b g sin 53°同理，a 在磁场中匀速运动时有 B 2L 2v aR 总2＝m a g sin 53°， 解得v a ∶v b ＝3∶1.(3)设b 在磁场中穿越的时间为t ，由题意得： v a ＝v b ＋gt sin 53°，d ＝v b t因为v 2a －v 2b ＝2gL 0sin 53°，v a ∶v b ＝3∶1所以d ＝0.25 m.(4)a 穿越磁场时所受安培力F 安＝m a g sin 53° 克服安培力所做的功W a ＝m a gd sin 53°＝0.8 J 同理，b 穿越磁场时克服安培力所做的功 W b ＝m b gd sin 53°＝0.2 J由功能关系得，在整个过程中，电路中产生的总焦耳热Q ＝W a ＋W b ＝1 J. 答案：(1)2∶1 (2)3∶1 (3)0.25 m (4)1 J。

电磁感应中杆切割磁场问题1.单杆模型（1）单杆AB以一定的初速度v0在光滑的水平轨道上滑动，质量为m,电阻不计。

杆长为L杆减速最终静止。

(2)轨道水平光滑，单杆AB质量为m电阻不计，杆长为L.AB 杆作加速度减小的加速运动，当E 感=E 时，以最大的速度Vm 运动。

Vm=22L B FR =BL E若电路中的电源换成充了电的电容，充电电容与电源作用效果相似。

(3)轨道水平光滑，杆AB 质量为，电阻不计，杆长为L,拉力F 恒定。

AB 杆作加速度减小的加速运动，最终以最大的速度Vm=22L B FR匀速运动。

（4）轨道水平光滑，杆AB 质量为m ，电阻不计，杆长为L,拉力F 恒定。

对杆用动量定理，Ft-BLq=mv-mv 0 , q=CBLv V=CL B m F 22+t 由此式可知杆作匀加速度a=mL CB F +22的匀加速运动。

当F=0时，杆匀速运动。

（5）轨道水平光滑，杆AB 质量为，电阻不计，杆长为L,拉力F 与时间成一次关系（线性）。

导轨接电阻。

F-r R at v L B ++)(022=ma,即F=r R v L B +022+ma+rR L B +22at ，杆受F=Kt,杆做匀加速度运动。

F=K ，则杆最终以0ν匀速运动。

2.双杆模型（1）初速度不为零，不受其他水平外力作用。

①m 1=m 2 L 1=L 2MN作减速运动，PQ加速运动。

最终v1=v2匀速运动。

②m1=m2，L1=2L2MN减速运动，PQ加速。

最终以的速度。

v2=2v1③m1=m2 L1=L2PQ 先减速，MN 杆先减速到零后反向加速，最终二者以共同的速度匀速运动。

（2）初速度为零，受其他水平力作用。

①轨道光滑，质量m 1=m 2，电阻r 1=r 2，长度L 1=L 2开始PQ 作加速度减小的加速运动，MN 作加速度增大的加速运动，后来PQ 和MN 以共同的加速度作匀加速运动。

a=21m m F +,v p -v q =恒量。

图2一、在竖直导轨上的“双杆滑动”问题 1.等间距型1、如图1所示，竖直放置的两光滑平行金属导轨置于垂直导轨向里的匀强磁场中，两根质量相同的金属棒a 和b 和导轨紧密接触且可自由滑动，先固定a ，释放b ，当b 速度达到10m/s 时，再释放a ，经1s 时间a 的速度达到12m/s ，则：( )A ． 当va=12m/s 时，vb=18m/sB ．当va=12m/s 时， vb=22m/sC ．若导轨很长，它们最终速度必相同D ．它们最终速度不相同，但速度差恒定2、如图2，ab 和cd 是两条竖直放置的长直光滑金属导轨，MN 和''M N 是两根用细线连接的金属杆，其质量分别为m 和2m 。

竖直向上的外力F 作用在杆MN 上，使两杆水平静止，并刚好与导轨接触；两杆的总电阻为R ，导轨间距为l 。

整个装置处在磁感应强度为B 的匀强磁场中，磁场方向与导轨所在平面垂直。

导轨电阻可忽略，重力加速度为g 。

在t=0时刻将细线烧断，保持F 不变，金属杆和导轨始终接触良好。

求：（1）细线少断后，任意时刻两杆运动的速度之比；（2:1）（2）两杆分别达到的最大速度。

（12223mgR v B l =、2223mgRv B l=） 2.不等间距型3、图中1111a b c d 和2222a b c d 为在同一竖直平面内的金属导轨，处在磁感应强度为B 的匀强磁场中，磁场方向垂直导轨所在的平面(纸面)向里。

导轨的11a b 段与22a b 段是竖直的．距离为小1l ，11c d 段与22c d 段也是竖直的，距离为2l 。

11x y 与22x y 为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为1m 和2m ，它们都垂直于导轨并与导轨保持光滑接触。

两杆与导轨构成的回路的总电阻为R 。

F 为作用于金属杆11x y 上的竖直向上的恒力。

已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的电磁感应中的导轨问题受力情况分析 运动情况分析动力学观点动量观点 能量观点 牛顿定律 平衡条件 动量定理 动量守恒 动能定理 能量守恒图3大小和回路电阻上的热功率。
