导体棒切割磁感线问题分类解析电磁感应中，“导体棒”切割磁感线问题是高考常见命题。
解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。
导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等，现分别举例分析。
一、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。
例1. 如图1所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3Ω的电阻。
导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用于以速度v＝4.0m/s 向左做匀速运动时，试求：图1（1）电阻R中的电流强度大小和方向；（2）使金属棒做匀速运动的拉力；（3）金属棒ab两端点间的电势差；（4）回路中的发热功率。
解析：金属棒向左匀速运动时，等效电路如图2所示。
在闭合回路中，金属棒cd部分相当于电源，内阻r cd＝hr，电动势E cd＝Bhv。
图2（1）根据欧姆定律，R 中的电流强度为I E R r Bhv R hrcd cd =+=+=0.4A ，方向从N 经R 到Q 。
（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F ＝F安＝BIh＝0.02N 。
（3）金属棒ab 两端的电势差等于U ac 、U cd 与U db 三者之和，由于U cd ＝E cd －Ir cd ，所以U ab ＝E ab －Ir cd ＝BLv －Ir cd ＝0.32V 。
电磁感应中杠切割磁感线问题分类解析电磁感应问题是电磁学中较难的一部分，如何突破，如何分析，是文章的重点。
本文从切割入手，分别介绍了单杠与双杠切割问题，比较系统的解决了电磁与力学问题的综合问题。
标签：切割，电磁感应，磁感线电磁感应中切割磁感线问题是一种常见而又非常典型的题型，笔者结合多年教学经验，对其中三种常见题型进行了归纳。
一、單杠切割磁感线电磁感应中，“导体棒”切割磁感线问题是高考常见命题，解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。
导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等，现分别举例分析。
1、导体棒匀速运动。
导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。
例1.如图所示，在一磁感应强度B=0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h=0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R=0.3п的电阻。
导轨上跨放着一根长为L=0.2m，每米长电阻r=2.Oп/m 的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用下以速度v=4.Om/s向左做匀速运动时，试求：（1）电阻R中的电流强度大小和方向;（2）使金属棒做匀速运动的拉力;（3）金属棒ab两端点间的电势差;（4）回路中的发热功率。
解析：金属棒向左匀速运动时，等效电路如图所示。
在闭合回路中，金属棒cd部分相当于电源，内阻，电动势。
（1）根据欧姆定律，R中的电流强度为方向从N经R到Q。
（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为。
电磁感应导体棒切割磁感线题型引言电磁感应是指导体内的电荷受到磁场变化的影响而发生运动的现象。
当导体与磁场相互作用时，导体内部将产生感应电流。
本文将讨论关于电磁感应导体棒切割磁感线的题型，并探讨有关问题。
电磁感应基础知识回顾在讨论电磁感应导体棒切割磁感线的题型之前，我们首先回顾一些基础知识。
电磁感应定律电磁感应定律是描述电磁感应现象的基本定律。
它可以用以下公式表达：ε=−dΦdt其中，ε表示产生的感应电动势，Φ表示磁通量，t表示时间。
该定律表明，当磁场发生变化时，导体内部将产生感应电动势，通过闭合回路可以产生感应电流。
磁感线磁感线是描述磁场分布的线条。
磁感线的方向表示磁场的方向，磁感线的密度表示磁场强度。
在磁场的分布中，磁感线形成一个封闭的回路。
电磁感应导体棒切割磁感线问题在实际问题中，我们经常遇到关于电磁感应导体棒切割磁感线的题型。
这类问题要求计算感应电动势、感应电流或导体受到的力等。
我们将通过以下几个方面来探讨这类问题。
导体切割磁感线产生的感应电动势当导体切割磁感线时，根据电磁感应定律，导体内将产生感应电动势。
感应电动势的大小可以根据切割磁感线的速度、磁感线的密度和导体的长度等因素来计算。
根据右手定则，我们可以确定感应电动势的方向。
导体切割磁感线产生的感应电流如果导体是一个闭合回路，切割磁感线产生的感应电动势将产生感应电流。
根据欧姆定律，我们可以计算产生的感应电流的大小，并根据导体形状和电源方向确定感应电流的方向。
感应电流会产生磁场，与外部磁场相互作用。
导体受到的力通过切割磁感线产生的感应电流，导体将受到一个力，称为洛伦兹力。
洛伦兹力的大小与感应电流、磁感线的强度以及导体的长度和形状等有关。
根据洛伦兹力的方向规则，我们可以确定导体受到的力的方向。
导体切割磁感线的应用导体切割磁感线的现象广泛应用于发电机、电动机和变压器等电磁设备中。
通过切割磁感线产生感应电流，可以实现能量转换和能量传输。
各种电磁设备的工作原理都涉及到导体切割磁感线的现象。

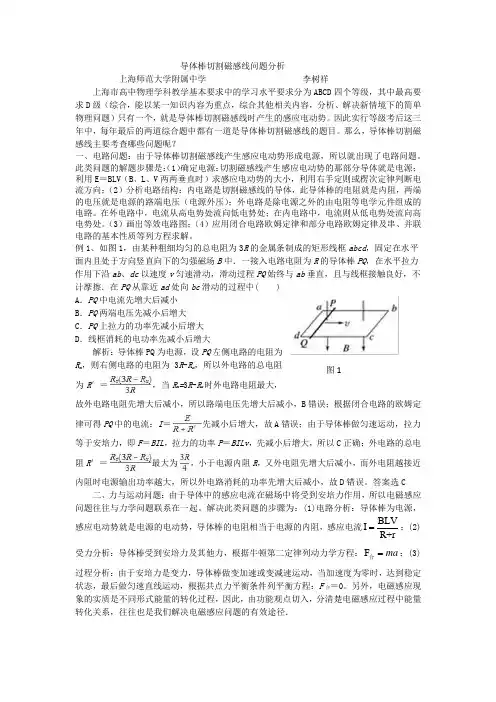

导体棒切割磁感线问题分析上海师范大学附属中学 李树祥上海市高中物理学科教学基本要求中的学习水平要求分为ABCD 四个等级，其中最高要求D 级（综合，能以某一知识内容为重点，综合其他相关内容，分析、解决新情境下的简单物理问题）只有一个，就是导体棒切割磁感线时产生的感应电动势。
因此实行等级考后这三年中，每年最后的两道综合题中都有一道是导体棒切割磁感线的题目。
那么，导体棒切割磁感线主要考查哪些问题呢？一、电路问题：由于导体棒切割磁感线产生感应电动势形成电源，所以就出现了电路问题。
此类问题的解题步骤是：（1）确定电源：切割磁感线产生感应电动势的那部分导体就是电源；利用E ＝BLV （B 、L 、V 两两垂直时）求感应电动势的大小，利用右手定则或楞次定律判断电流方向；（2）分析电路结构：内电路是切割磁感线的导体，此导体棒的电阻就是内阻，两端的电压就是电源的路端电压（电源外压）；外电路是除电源之外的由电阻等电学元件组成的电路。
在外电路中，电流从高电势处流向低电势处；在内电路中，电流则从低电势处流向高电势处。
（3）画出等效电路图；（4）应用闭合电路欧姆定律和部分电路欧姆定律及串、并联电路的基本性质等列方程求解。
例1、如图1所示，两根足够长的光滑金属导轨水平平行放置，间距为l ＝1 m ，cd 间、de 间、cf 间分别接着阻值R ＝10Ω的电阻．一阻值R ＝10Ω的导体棒ab 以速度v ＝4 m/s 匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小B ＝0.5T 、方向竖直向下的匀强磁场．下列说法中正确的是( )A ．导体棒ab 中电流的流向为由b 到aB ．cd 两端的电压为1VC ．de 两端的电压为1VD ．fe 两端的电压为1V解析：导体棒ab 为电源，由右手定则可知ab 中电流方向为a →b ，A 错误；ab 切割磁感线产生的感应电动势E ＝Blv ，cd 间电阻R 为外电路负载，de 和cf 间电阻中无电流，de和cf 间无电压，因此cd 和fe 两端电压相等，即U ＝E 2R ×R ＝Blv2＝1V ，B 、D 正确，C 错误。

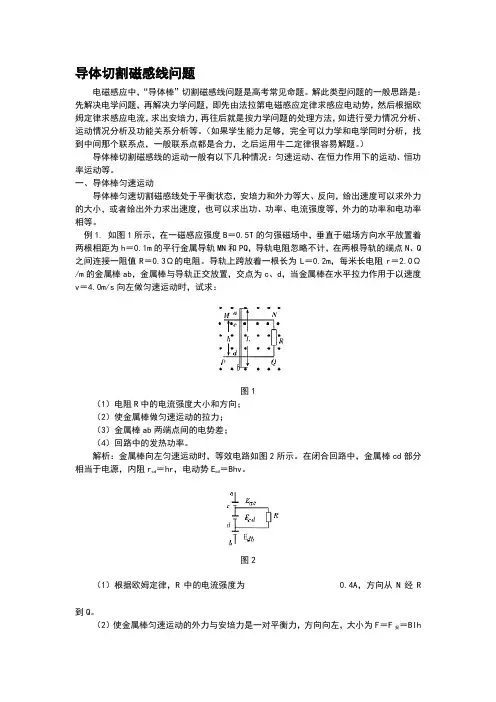

导体切割磁感线问题电磁感应中，“导体棒”切割磁感线问题是高考常见命题。
解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。
（如果学生能力足够，完全可以力学和电学同时分析，找到中间那个联系点，一般联系点都是合力，之后运用牛二定律很容易解题。
）导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等。
一、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。
例1. 如图1所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q 之间连接一阻值R＝0.3Ω的电阻。
导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用于以速度v＝4.0m/s向左做匀速运动时，试求：图1（1）电阻R中的电流强度大小和方向；（2）使金属棒做匀速运动的拉力；（3）金属棒ab两端点间的电势差；（4）回路中的发热功率。
解析：金属棒向左匀速运动时，等效电路如图2所示。
在闭合回路中，金属棒cd部分相当于电源，内阻r cd＝hr，电动势E cd＝Bhv。
图2（1）根据欧姆定律，R中的电流强度为0.4A，方向从N经R到Q。
（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F＝F安＝BIh＝0.02N。
（3）金属棒ab两端的电势差等于U ac、U cd与U db三者之和，由于U cd＝E cd－Ir cd，所以U ab ＝E ab－Ir cd＝BLv－Ir cd＝0.32V。
导体棒切割磁感线问题分类解析电磁感应中，“导体棒”切割磁感线问题是高考常见命题。
解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。
导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等，现分别举例分析。
一、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。
例1. 如图1所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3Ω的电阻。
导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用于以速度v＝4.0m/s 向左做匀速运动时，试求：图1（1）电阻R中的电流强度大小和方向；（2）使金属棒做匀速运动的拉力；（3）金属棒ab两端点间的电势差；（4）回路中的发热功率。
解析：金属棒向左匀速运动时，等效电路如图2所示。
在闭合回路中，金属棒cd部分相当于电源，内阻r cd＝hr，电动势E cd＝Bhv。
图2（1）根据欧姆定律，R 中的电流强度为I E R r Bhv R hrcd cd =+=+=0.4A ，方向从N 经R 到Q 。
（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F ＝F安＝BIh＝0.02N 。
（3）金属棒ab 两端的电势差等于U ac 、U cd 与U db 三者之和，由于U cd ＝E cd －Ir cd ，所以U ab ＝E ab －Ir cd ＝BLv －Ir cd ＝0.32V 。
导体切割磁感线问题电磁感应中，“导体棒”切割磁感线问题是高考常见命题。
解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。
（如果学生能力足够，完全可以力学和电学同时分析，找到中间那个联系点，一般联系点都是合力，之后运用牛二定律很容易解题。
）导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等。
一、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。
例1. 如图1所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q 之间连接一阻值R＝0.3Ω的电阻。
导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用于以速度v＝4.0m/s向左做匀速运动时，试求：图1（1）电阻R中的电流强度大小和方向；（2）使金属棒做匀速运动的拉力；（3）金属棒ab两端点间的电势差；（4）回路中的发热功率。
解析：金属棒向左匀速运动时，等效电路如图2所示。
在闭合回路中，金属棒cd部分相当于电源，内阻r cd＝hr，电动势E cd＝Bhv。
图2（1）根据欧姆定律，R中的电流强度为0.4A，方向从N经R到Q。
（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F＝F安＝BIh＝0.02N。
（3）金属棒ab两端的电势差等于U ac、U cd与U db三者之和，由于U cd＝E cd－Ir cd，所以U ab ＝E ab－Ir cd＝BLv－Ir cd＝0.32V。
导体棒切割磁感线问题分析上海师范大学附属中学 李树祥上海市高中物理学科教学基本要求中的学习水平要求分为ABCD 四个等级，其中最高要求D 级（综合，能以某一知识内容为重点，综合其他相关内容，分析、解决新情境下的简单物理问题）只有一个，就是导体棒切割磁感线时产生的感应电动势。
因此实行等级考后这三年中，每年最后的两道综合题中都有一道是导体棒切割磁感线的题目。
那么，导体棒切割磁感线主要考查哪些问题呢？一、电路问题：由于导体棒切割磁感线产生感应电动势形成电源，所以就出现了电路问题。
此类问题的解题步骤是：（1）确定电源：切割磁感线产生感应电动势的那部分导体就是电源；利用E ＝BLV （B 、L 、V 两两垂直时）求感应电动势的大小，利用右手定则或楞次定律判断电流方向；（2）分析电路结构：内电路是切割磁感线的导体，此导体棒的电阻就是内阻，两端的电压就是电源的路端电压（电源外压）；外电路是除电源之外的由电阻等电学元件组成的电路。
在外电路中，电流从高电势处流向低电势处；在内电路中，电流则从低电势处流向高电势处。
（3）画出等效电路图；（4）应用闭合电路欧姆定律和部分电路欧姆定律及串、并联电路的基本性质等列方程求解。
例1、如图1，由某种粗细均匀的总电阻为3R 的金属条制成的矩形线框abcd ，固定在水平面内且处于方向竖直向下的匀强磁场B 中．一接入电路电阻为R 的导体棒PQ ，在水平拉力作用下沿ab 、dc 以速度v 匀速滑动，滑动过程PQ 始终与ab 垂直，且与线框接触良好，不计摩擦．在PQ 从靠近ad 处向bc 滑动的过程中( )A ．PQ 中电流先增大后减小B ．PQ 两端电压先减小后增大C ．PQ 上拉力的功率先减小后增大D ．线框消耗的电功率先减小后增大解析：导体棒PQ 为电源，设PQ 左侧电路的电阻为R x ，则右侧电路的电阻为3R -R x ，所以外电路的总电阻为R ′＝，当R x =3R -R x 时外电路电阻最大，故外电路电阻先增大后减小，所以路端电压先增大后减小，B 错误；根据闭合电路的欧姆定律可得PQ 中的电流：I ＝先减小后增大，故A 错误；由于导体棒做匀速运动，拉力等于安培力，即F ＝BIL ，拉力的功率P ＝BILv ，先减小后增大，所以C 正确；外电路的总电阻R ′＝最大为，小于电源内阻R ，又外电阻先增大后减小，而外电阻越接近内阻时电源输出功率越大，所以外电路消耗的功率先增大后减小，故D 错误。
