160KW变频器专用进线电抗器

通过对变频器和电抗器的学习，现在我对变频器前端为何要加电抗器，或者说是在变频器前端加电抗器有什么好处，有了一定的了解:首先，众所周知的是变频器主要有三个功能：（1）调速，节能。

（2）软启动。

（3）保护。

当然，变频器的这三项基本功能都是针对电机而言的，本来变频器就是用来为负载中的电机服务的。

那么，我的电抗器对变频器的好处阐述也是从变频器的这三项功能展开的。

一、保护电子元件不受电网扰动的影响，同时又保护电网不受驱动器的扰动影响。

这是因为，在现实中的整流桥采用的都是一些非线性的元件，比如说二极管，这样会使交流侧的电流产生畸变，所以增加电抗器可以改善交流侧的电流波形。

也就是说变频器前端加电抗器主要就是针对交流侧的，也就是通常说的输入电抗器。

输入侧加电抗器是增加了电流的阻抗，降低由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压峰值，故而，输入侧加电抗器既能阻止来自电网的干扰，同时又能减少整流桥产生的谐波电流对电网的污染。

二、防止高浪涌电流，减小输入元件的瞬态负载。

这是针对变频器的软启动功能而言的。

这是因为，电机在实践操纵应用中一般是降压启动或者是全压启动的，这些启动方式在启动的时候都需要非常大的电压电流，会对电网产生一定冲击，也会对设备产生不利，而且大的启动电流势必会消耗大的电能，这仅仅是用于启动的。

所以变频器的软启动功能此时就发挥了优点，启动不仅只需要很小的电流就可以，而且也减少了对电网和设备的冲击。

但问题是此时的变频器必然会承受一定的浪涌电流电压。

那么进线端的电抗器就可以用爱限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或者平滑整流桥中的电压缺陷。

三、保护需要。

这一点就很像变频器对设备的保护，那么变频器前端加入电抗器就是对驱动器的电子元件保护，这样就能大大提高变频驱动的使用寿命和它的工作效率。

变频器在使用过程中，经常会受到浪涌电流电压的冲击，所以在变频器前端加入电抗器用来抑制浪涌电压和浪涌电流，保护变频器，延长使用寿命。

变频器何时需要加进线出线电抗器展开全文132kw电机由变频器控制需要加进线出线电抗器吗？加进线电抗器可以抑制变频器对电网的干扰，加出线电抗器可以抑制谐波，减少损耗！加了更好，不加也可以！132kw属于大功率的变频设备，工作是对附近的电子设备和电源是有一定干扰的。

加了当然好，但也不是必须的，如果变频器用一电源的还有其他的一些功率较小的设备或者工作环境内有一些电子设备，建议还是加上一个，要不有时候会出一些莫名其妙的问题，出现了原因还不好找！110KW风机变频控制，变频器要不要加电抗器，是加进线端，还是电机端，变频器到电机的线有120米。

不需要。

输入端加电抗器是为了防止输入电源的干扰，输出端电抗器是为了变频器输入脉冲波对外界的干扰及削弱高频脉冲，一般场合都不需要。

110KW的风机，一般用150平方电缆线，对于120米得距离，绰绰有余，不存在降压的问题，所以，没必要增加电抗器。

而且，即使要增加，输出端电抗器还得要相应变频器专用，贵的很.输出电抗器铁心温度达到130度，有什么办法解决？变频器到电机电缆长500米。

谐波含量太大了，导致铁芯的涡流损耗太大1）如果重新制作的话，可以更换低损耗的硅钢片来降低励磁损耗；或者选取更薄的硅钢片，来降低涡流损耗；或者降低设计的磁感应强度Bm2）如果已经是成品，可以加风扇冷却一下；或者在电路中增加电感量，这样就能降低谐波的含量，来降低铁芯的涡流损耗。

电机是150kw的需要用变频器启动的，是在变频的输入端加电抗器还是加个接触器呢？这两个都有那些好处啊直接安装自动空气断路器就可以了，加电抗器可以延缓输入电压的衰减，接触器不可以安装，无意义。

变频器和电机连接的电缆线多长需要安装电抗器变频器与电机的距离较长时，电缆的压降会导致电机的转矩降低，电缆的高频漏电流会增加，从而引起变频器输出电流的增加，使变频器发生过流跳闸。

应采取分布电容削减措施（电缆外不要使用金属套管，将各相电缆分开进行接线等），同时降低载波频率这个参数，来减小高频漏电流。

变频器是否需要加进线、出线电抗器
一、与变频器配套用的电抗器有 3 种：
1、进线电抗器 LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。

接入与未接入进线电抗器时，变频器输入电网的谐波电流的情况，
2、直流电抗器 LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间， LDC能使逆变环节运行更稳定，及改善变频器的功率因数。

3、输出电抗器 LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。

三种电抗器在变频器中的连接如图 2 所示
二、需要安装进线电抗器的场合
进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。

因此接入进线电抗器，对改善变频器的运行状况是有好处的。

根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。

1、电源容量为 600kVA 及以上，且变频器安装位置离大容量电源在 10m 以内，如图3 所示：
直流电抗器和输出电抗器的作用
2、在有直流环节的变频系统中，在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到 0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流，所以很多厂家生产的 55kW 以上的变频器都随机供应直流电抗器。

输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制变频器输出的谐波，起到减小变频器噪声的作
用。

有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度，。

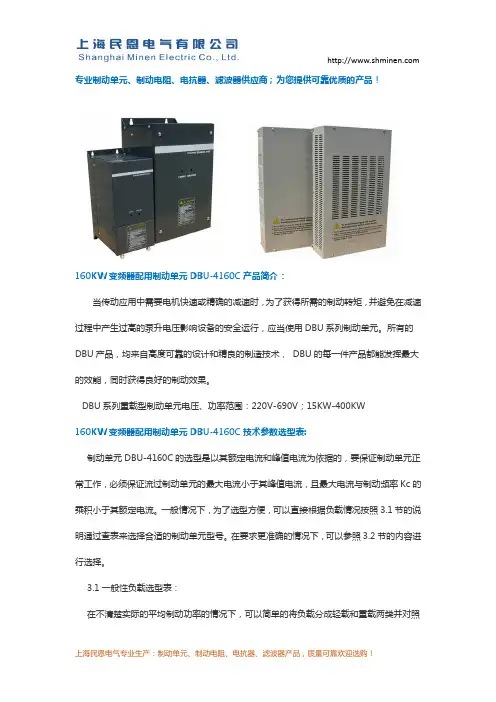

专业制动单元、制动电阻、电抗器、滤波器供应商；为您提供可靠优质的产品！160KW变频器配用制动单元DBU-4160C产品简介：当传动应用中需要电机快速或精确的减速时，为了获得所需的制动转矩，并避免在减速过程中产生过高的泵升电压影响设备的安全运行，应当使用DBU系列制动单元。

所有的DBU产品，均来自高度可靠的设计和精良的制造技术，DBU的每一件产品都能发挥最大的效能，同时获得良好的制动效果。

DBU系列重载型制动单元电压、功率范围：220V-690V；15KW-400KW160KW变频器配用制动单元DBU-4160C技术参数选型表:制动单元DBU-4160C的选型是以其额定电流和峰值电流为依据的，要保证制动单元正常工作，必须保证流过制动单元的最大电流小于其峰值电流，且最大电流与制动频率Kc的乘积小于其额定电流。

一般情况下，为了选型方便，可以直接根据负载情况按照3.1节的说明通过查表来选择合适的制动单元型号。

在要求更准确的情况下，可以参照3.2节的内容进行选择。

3.1一般性负载选型表：在不清楚实际的平均制动功率的情况下，可以简单的将负载分成轻载和重载两类并对照机械等均可使用制动单元、制动电阻的选择：额定电峰值电最小阻斩尺寸一.160KW变频器配用制动单元DBU-4160C技术参数选型详细技术说明：1.1技术规范制动方式电压跟踪方式反应时间1ms 以下，有多重噪声过滤算法电网电压如380Vac,45-66HZ动作电压690Vdc，误差±2V滞环电压10V保护/散热过热，过电流，短路/内置散热风扇用户手册本手册用于指导用户正确的选择、安装和使用DBU系列制动单元，包含如下内容：一产品概述二详细技术说明三电气安装四制动单元的选型五常见故障的排除六制动电阻的选择七注意事项八附件：1. 产品维修凭证 2. 产品合格证本手册的开始部分列出了DBU系列制动单元的使用安全须知，在使用前请务必详细阅读。

一产品概述：当传动应用中需要电机快速或精确的减速时，为了获得所需的制动转矩，并避免在减速过程中产生过高的泵升电压影响设备的安全运行，应当使用DBU系列制动单元。

变频器进线电抗器和输出电抗器的挑选疑问由于变频器被运用在各种纷歧样的电气环境，不选用恰当的维护办法，就会影响变频器工作的安稳性和牢靠性。

实习证实，恰中选配电抗器与变频器配套运用，能够有用地避免因操作沟通进线开关而发作的过电压和浪涌电流对它的冲击，一同亦能够削减变频器发作的谐波对电网的污染，并可跋涉变频器的功率因数。

因而议论与变频器配套用的进出线电抗器的挑选办法对错常必要的。

一、关于变频器进线电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指50HZ时，对应实习额外电流时电抗器线圈两头的实习电压降。

通常挑选阻抗电压降在2-4%分配。

2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的阻抗电压降的改动，然后致使缺点。

而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

挑选了额外沟通电流与阻抗电压降也就判定了电感量。

3.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。

即输入电抗器实习流过的电流是变频器的输入电流。

二、关于变频器输出电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指XHz时，对应实习额外电流时电抗器线圈两头的实习电压降。

通常挑选阻抗电压降在1-4%分配。

2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的电压降的改动，然后致使缺点。

而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的挑选首要是依据在额外频率方案内的电缆长度来判定，然后再依据电动机的实习额外电流来挑选相应电感量央求下的铁芯截面积和导线截面积，才调判定实习电压降。

3.对应额外电流的电感量与电缆长度：电缆长度额外输出电流电感量。

4.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。

如下1. 进线电抗器进线电抗器的额定电流I LN：对直流传动装置(6RA70)：I LN= (A)式中：I dN：传动装置额定整流电流，通常即为由其供电的电动机的额定电流(A)。

对电压型变频器(6SE70)：I LN= (A)式中：I CN：变频器额定输出电流，通常即为由其供电的电动机的额定电流(A)。

对6SE70中的整流单元和整流/回馈单元：I LN= (A)式中：I dc：整流单元或整流/回馈单元额定输出电流(A)。

进线电抗器的电感值L：对直流传动装置(6RA70)和6SE70中的整流/回馈单元按压降4%选择L：L=×2πfI LN) (H)式中：U LN：进线电压的线电压有效值(V)f：电网频率(Hz)I LN：进线电抗器的额定电流(A)当f=50Hz时：L=×U LN/I LN(μH)也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表~表中选择进线电抗器(适用于f=50Hz)。

对变频器(6SE70)和6SE70中的整流单元，按压降2%选择L：L=×U LN/×2πfI LN) (H)式中：U LN：进线电压的线电压有效值(V)f：电网频率(Hz)I LN：进线电抗器的额定电流(A)当f=50Hz时：L=×U LN/I LN(μH)也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表~表中选择进线电抗器(适用于f=50Hz)。

表进线电压：380(400)V 额定压降：(4%) 型号：表进线电压：500V 额定压降：(4%) 型号：表进线电压：690V 额定压降：(4%) 型号：表进线电压：750V 额定压降：(4%) 型号：表进线电压：380(400)V 额定压降：(2%) 型号：表进线电压：500V 额定压降：(2%) 型号：表进线电压：690V 额定压降：(2%) 型号：表进线电压：750V 额定压降：(2%) 型号：2. 输出电抗器输出电抗器的额定电流变频器或逆变器所用的输出电抗器的额定电流I LN可按下式选择I LN=I MN(A)式中：I MN：由变频器或逆变器供电的电动机的额定电流(A)输出电抗器的电感输出电抗器的电感量L可按下式选择L=×2πfI LN) (H)式中：U MN：由变频器或逆变器供电的电动机的额定电压(V)f：电网频率(Hz)I LN：输出电抗器的额定电流(A)当f=50Hz时：L=×U MN/I LN(μH)也可根据由变频器或逆变器供电的电动机的额定电压U MN和输出电抗器的额定电流I LN直接从下面的表~表中选择输出电抗器(适用于f=50Hz)。

输出电抗器技术参数变频器输出电抗器（1%压降）1、作用◆降低电机的噪音，降低涡流损耗。

◆降低输入高次谐波造成的漏电流。

◆用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。

◆保护变频器内部的功率开关器件。

2、技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器出线电抗器型号变频器调速器功率KW额定电流（A）外形尺寸长*宽*高mm安装尺寸mm绝缘等级压降孔径OCL-80.75(1.5)8140*80*14075*60F，H1%6 OCL-102.510140*80*14075*60F，H1%6 OCL-103.7(4.0)10140*80*14075*60F，H1%6 OCL-155.515140*80*14075*60F，H1%6 OCL-207.520170*130*13578*75F，H1%6 OCL-301130170*130*13578*75F，H1%6 OCL-401540210*130*170112*75F，H1%8 OCL-5018.550210*130*170112*75F，H1%8 OCL-602260210*130*170112*75F，H1%8 OCL-803080210*160*170112*90F，H1%8 OCL-11037110210*160*170112*90F，H1%8 OCL-12045120210*160*170112*90F，H1%8 OCL-150*********200*210133*120F，H1%10 OCL-20075200240*200*210133*120F，H1%10 OCL-25090250300*220*240172*130F，H1%10 OCL-280110280300*220*240172*130F，H1%10 OCL-300132300310*230*250190*130F，H1%10 OCL-400160400320*230*270190*130F，H1%10 OCL-450187450330*240*270210*135F，H1%10 OCL-500200(220)500330*250*270210*135F，H1%10OCL-600250(280)600340*240*290210*155F，H1%12 OCL-800315800315*270*300210*155F，H1%12 OCL-10004001000390*250*360245*160F，H1%12。

变频器进出线电抗器的选择变频器内的高频开关元器件会产生大量的谐波和输出很高的du/dt，为抑制变频器的负面作用，通常在变频器进线和出线处设置电抗器，针对此电抗器的选型问题，本文归纳了一些选型方法。

标签：变频器；电抗器；谐波1. 引言随着电力电子工业飞速发展，变频器在电机调速领域中的应用越来越广泛，变频器以其节能、无级调速等优点得到了广大电气技术人员的青睐。

但是变频器随之带来的负面影响也不容忽视。

变频器会向电网注入谐波，对电网产生不利影响；变频器输出的PWM电压具有很高的du/dt，会对用电设备产生不利影响。

为了更加合理的应用变频器，通常在变频器输入和输出端设置电抗器，来减少变频器谐波对电网的影响和降低变频器输出电压的du/dt。

[1]2. 变频器输入电抗器选择输入电抗器设置在电源和变频器之间，一方面用来限制电网电压突变与操作过电压引起的电流冲击，起到保护变频器的作用；另一方面抑制变频器输入到电网的谐波电流，提高变频器的功率因数，达到净化电网的目的。

2.1通常在以下情况下需要设置输入电抗器：1）变频器所用之处的电源容量与变频器容量之比为10：1以上；电源变压器容量大于500kV A。

当电源容量较大时，要防止各种过电压引起的电流冲击，因为电流冲击会损坏变频器内整流二极管和滤波电容器。

3. 变频器输出电抗器选择3.1 输出电抗器的作用因为变频器的输出电压是按载波频率变化的高频电压，输出电流中也存在着高频谐波电流。

当电动机和变频器间的距离较远时，在传输线路中，分布电容的作用将不可小视，容易引起以下问题：1）电缆对地电容给变频器额外增加了峰值电流。

2）变频器产生的高频瞬变电压du/dt，容易對电动机绝缘造成损坏。

输出交流电抗器接在变频器输出端与电动机之间。

它的作用是：限制电动机绕组上的电压上升率；降低电缆分布电容的影响，使电动机在引线较长时也能正常工作。

3.2输出交流电抗器的选择1）额定电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

电抗器专业供应商http：//上海民恩电气有限公司DCL系列直流平波电抗器安装使用说明书上海民恩电气有限公司Shanghai Minen Electric Co.,Ltd.非常感谢您选用民恩牌电抗器，为了您正确使用本电抗器请在使用前仔细阅读本说明书，并妥善保存以供今后使用直流电抗器DC Reactors一．产品概述Product Profile直流平波电抗器用于整流器的直流侧，直流电流流过这些电抗器。

如果整流器连接导致直流电机的直流纹波过高，那么就必须使用这些电抗器来实现无故障的换相并降低电机损耗。

在不超过额定直流电流I dn 的情况下，电抗器的电感L几乎是恒定的。

二．结构特点Construction Features1.铁心采用优质低损耗冷轧硅钢片，铁心柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪音。

2.线圈采用F/H级绝缘系统，有良好的绝缘性能和耐温性能。

3.电抗器采用整体真空压力浸漆工艺，经高温热烘固化后产品整体机械强度高，防潮性能好；产品在运行中大大降低了噪声和振动，有效提高了产品长期运行的可靠性。

4.温升低,损耗小。

三. 产品作用Product function1.改善电容滤波造成的输入电流波形畦变。

2.减少和防止因冲击电流造成整流桥损坏和电容过热。

3.提高功率因素，降低直流母线交流脉冲。

4.限制电网电压的瞬变。

四. 性能参数Performance Parameters1. 额定工作电压： 400V-1200V/50Hz2. 额定工作电流：3A至1500A@40℃3. 抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿4. 绝缘电阻： >100MΩ5. 电抗器噪音： <65dB6. 防护等级： IP007. 绝缘等级： F/H级8、产品执行标准： GB10229-88电抗器， JB9644-1999半导体电气传动用电抗器五. 型号含义Model Description六．产品型号及技术参数Model and technical parameters电抗器型号图适配额定电感重量外型尺寸安装尺寸号功率KW 电流AmH KgL W H A B 安装孔DCL-3-28A 0.75 3 28 1.5 80 65 100 63 47 7×12DCL-6-11 2.2 6 11 2.5 80 65 100 63 60 7×12 DCL-12-6.3 4 12 6.3 3.5 100 100 125 80 70 7×12 DCL-23-3.6 7.5 23 3.6 4 110 120 135 87 70 9×15 DCL-30-2.0 15 30 2 4.5 110 120 135 87 70 9×15 DCL-40-1.3 18 40 1.3 4.5 110 120 135 87 70 9×15 DCL-50-1.1 22.5 50 1.1 5.5 120 135 145 95 85 9×15DCL-60-0.8 30 60 0.8 7 135 150 170 1185 9×15DCL-75-0.7 37 75 0.7 7.5 135 150 170 1185 9×15DCL-95-0.54 45 95 0.54 7.8 135 150 170 1185 9×15DCL-110-0.45 55 110 0.45 9.2 155 160 195 12590 9×15DCL-160-0.36B 75 160 0.36 18 165 130 21510895 9×15DCL-180-0.33 90 180 0.33 20 165 130 215 10895 9×15DCL-200-0.30 110 200 0.3 23 220 205 235 1331169×15DCL-250-0.22 120 250 0.22 25 220 205 235 13311611×18DCL-300-0.18 132 300 0.18 25 220 205 235 13311611×18DCL-350-0.17 160 350 0.17 26 220 205 235 13311611×18DCL-450-0.15 200 450 0.15 30 230 210 260 13812111×18DCL-500-0.10 220 500 0.1 33 230 210 260 13812111×18DCL-600-0.09 280 600 0.09 38 245 230 260 15312611×18DCL-700-0.06 2 315 700 0.062 40 245 230 26015312611×18DCL-800-0.05 5 360 800 0.055 43 245 230 26015312611×18DCL-1000-0.0 5 380 1000 0.05 58 260 245 3501651413×23备注：以上为我司标准规格，特殊规格可根据客户要求定制.参数如有变动恕不另行通知。
