110KW变频器电抗器110KW输入电抗器ACL进线电抗器

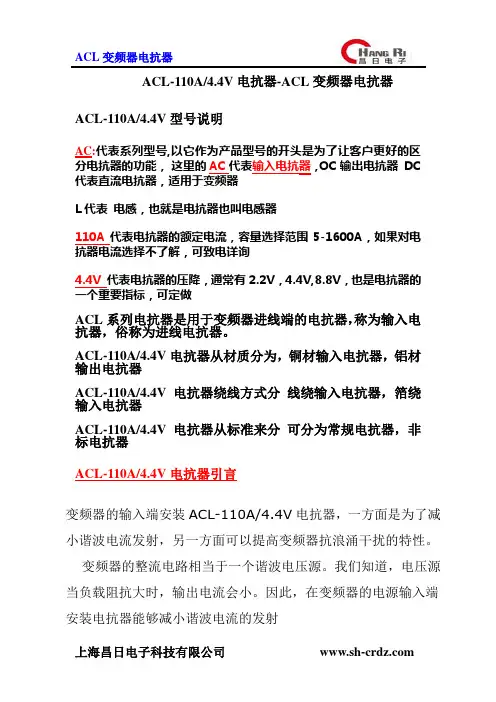

ACL-110A/4.4V电抗器-ACL变频器电抗器ACL-110A/4.4V型号说明AC:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电抗器的功能，这里的AC代表输入电抗器，OC输出电抗器DC代表直流电抗器，适用于变频器L代表电感，也就是电抗器也叫电感器110A代表电抗器的额定电流，容量选择范围5-1600A，如果对电抗器电流选择不了解，可致电详询4.4V 代表电抗器的压降，通常有2.2V，4.4V,8.8V，也是电抗器的一个重要指标，可定做ACL系列电抗器是用于变频器进线端的电抗器，称为输入电抗器，俗称为进线电抗器。

ACL-110A/4.4V电抗器从材质分为，铜材输入电抗器，铝材输出电抗器ACL-110A/4.4V电抗器绕线方式分线绕输入电抗器，箔绕输入电抗器ACL-110A/4.4V电抗器从标准来分可分为常规电抗器，非标电抗器ACL-110A/4.4V电抗器引言变频器的输入端安装ACL-110A/4.4V电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。

变频器的整流电路相当于一个谐波电压源。

我们知道，电压源当负载阻抗大时，输出电流会小。

因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射ACL-110A/4.4V电抗器规格ACL-110A/4.4V电抗器配套变频器的名称输入电抗器型号ACL适用设备各类变频器作用抑制合闸涌流,谐波变频器功率37KW电流110A相数三相电压380V冷却方式自冷耐压3000V产地上海品牌昌日电子电抗器温升<65DB 防护等级IPOO绝缘等级F级场合户内使用包装木箱电压降2% （常规2%，可定做电抗器规格依据标准; IEC289:1987电抗器GB10229-88 电抗器输入指的就是电抗器所接所设备的位置，一般是指在断路器下端变频器输入端串连接线。

电抗器俗称“电感器”，外部就是一些线圈，有的有磁芯，它的作用原理就是电感器的最主要特性“通直流阻交流”。

110 四象限

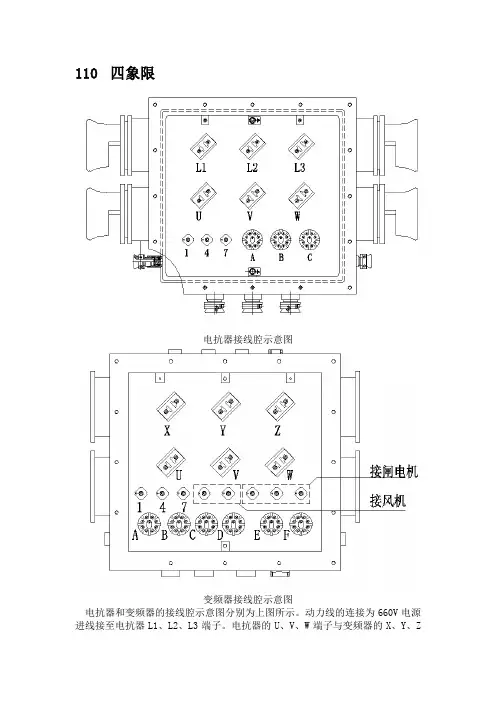

电抗器接线腔示意图
变频器接线腔示意图
电抗器和变频器的接线腔示意图分别为上图所示。

动力线的连接为660V电源进线接至电抗器L1、L2、L3端子。

电抗器的U、V、W端子与变频器的X、Y、Z
端子一一对应连接。

变频器的U、V、W端子接至660V三相交流电机。

电抗器的1、4、7号端子与变频器的1、4、7号端子一一对应连接。

风机，闸电机的接线如变频器接线腔示意图所示。

控制线的连接为电抗器C号九芯盘与变频器的D号九芯盘的6、7、8、9号端子一一对应连接。

电抗器B号九芯盘的2、3号端子与变频器A号九芯盘的2、3号端子连接。

B号九芯盘的5、6号端子接操作台的电源进线L,N。

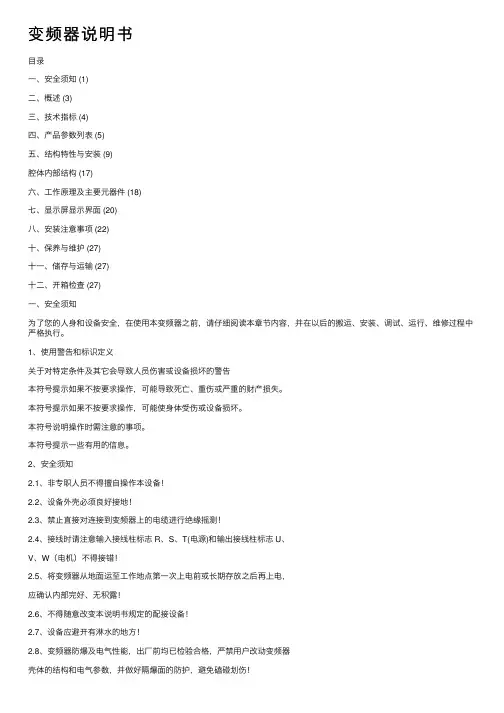

变频器说明书⽬录⼀、安全须知 (1)⼆、概述 (3)三、技术指标 (4)四、产品参数列表 (5)五、结构特性与安装 (9)腔体内部结构 (17)六、⼯作原理及主要元器件 (18)七、显⽰屏显⽰界⾯ (20)⼋、安装注意事项 (22)⼗、保养与维护 (27)⼗⼀、储存与运输 (27)⼗⼆、开箱检查 (27)⼀、安全须知为了您的⼈⾝和设备安全，在使⽤本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运⾏、维修过程中严格执⾏。

1、使⽤警告和标识定义关于对特定条件及其它会导致⼈员伤害或设备损坏的警告本符号提⽰如果不按要求操作，可能导致死亡、重伤或严重的财产损失。

本符号提⽰如果不按要求操作，可能使⾝体受伤或设备损坏。

本符号说明操作时需注意的事项。

本符号提⽰⼀些有⽤的信息。

2、安全须知2.1、⾮专职⼈员不得擅⾃操作本设备！2.2、设备外壳必须良好接地！2.3、禁⽌直接对连接到变频器上的电缆进⾏绝缘摇测！2.4、接线时请注意输⼊接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！2.5、将变频器从地⾯运⾄⼯作地点第⼀次上电前或长期存放之后再上电，应确认内部完好、⽆积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋⽔的地⽅！2.8、变频器防爆及电⽓性能，出⼚前均已检验合格，严禁⽤户改动变频器壳体的结构和电⽓参数，并做好隔爆⾯的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！⼆、概述1、适⽤范围矿⽤隔爆兼本质安全型交流变频器（以下简称变频器）适⽤于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。

变频技术原理与应用试题二及答案一、是非题。

（正确的在括号内画√，错的画×，每题1分，共10分）1. 交—直—交变频器是先把频率固定的交流电整流成直流电，再把直流电逆变成频率连续可调的交流电。

（）2.电压型变频器的直流环节的储能元件是电容器和电感。

（）3. 变频器的电源只能是220V的电源。

（）4. 变频器输出频率只能在0~50HZ内变频。

（）5. 选用变频器时，变频器的功率应当大于等于负载的功率。

（）6. 当变频器选择、安装以后，对变频器的参数要根据控制的需要进行设置，对变频器的功能要进行选择。

7. 变频器的品种虽不同，但参数量都相同。

（）8. 变频器的实际加速时间和减速时间与设定的加速时间和减速时间不一定相等。

（）9. PID控制是利用P控制和P控制的优点组合成的控制。

（）10. 为防止电磁干扰，变频器控制线应有屏蔽措施，母线与动力线的距离要保持不少于l00mm。

（）二、名词解释。

（每题2分，共10分）1. 变频器最高频率2.变频器过载能力3. 交—交变频器4. 变频器加速时间5. PD控制三、填空题。

（每题1分，共10分）1.变频器可以任意调节其实现变频调速。

2.电压频率比控制是为了得到理想的特性。

3. 高性能专用变频器主要应用于对电动机的控制要求的系统。

4.单相变频器又称为变频器。

5.变频器的额定容量S N由额定电压U N和额定电流I N的乘积决定，其关系式为。

6. 每个生产厂家都对变频器的各种功能进行了编码，这些编码称为。

7.为了避免由于错误操作造成电动机的转速超出应用范围，变频器具有设置的功能。

8.变频器面板上RUN的含义。

9.段速频率设置功能一般分为由段速运行和由段速运行两种。

10.变频器产生的热量主要取决于。

四、简答题。

（每题5分，共20分）1. 简述变频器日常检查的内容？2.恒功率负载如何选择变频器与其配套实现控制？3. 简述变频器长期稳定运行必须具备的环境条件。

4. 变频器控制电路中电抗器的作用是什么？五、绘图题。

由变频器的工作原理可知，必须满足一定的安装要求才能正常工作，变频器本身也不可避免产生谐波干扰和电磁辐射等常见问题，然而电梯的功率较大、工作环境较差、安全系数要求高，因此，引发了在安装使用与维护变频器的若干问题。

一、谐波干扰问题1、干扰的产生机理变频器的主电路一般是交-直-交形式，即整流部分(AC/DC)和逆变部分(DC/AC)组成，先将电源进行三相桥式整流，再由大功率晶体管开关元件进行DC/AC转换。

在输入部分，输入电压是正弦波，非线性二极管组成的三相整流桥及二极管参数离散将引起输入电流的波形为非正弦波。

在输出部分，输出线电压是SPWM脉宽调制的矩形波，相电压是阶梯波，都是非线性的。

输出电流是带毛刺的近正弦波。

既然是非线性正弦波，就必将产生谐波。

理论上分析，谐波中不含有3的整数倍谐波和偶次谐波，可按傅立叶级数分解为基波和各次谐波，通常含有6n+1(n=l，2，3….)次谐波。

谐波的频率与变频器的调制频率有关，其中5次、7次、11次、13次谐波电流占主要地位。

2、干扰的危害输入电流谐波会使电网电压畸变，造成对其他用电设备的影响，如使变压器温度上升，产生震动噪声;引起保护电器误动作;导致计量仪表误差;破坏绝缘，影响电器正常工作，减少寿命等。

按GB12668-90规定，我国高次谐波管理标准电网电压谐波电压综合畸变率的是THD%≤10%，奇次谐波THD%≤5%，偶次谐波THD%≤2%。

输出电压和电流均有谐波，调制频率较低时，人耳可能听得见高次谐波频率产生的电磁噪声(尖叫声)，谐波造成电动机发热和振动，峰值电压甚至击穿绝缘，无功损耗大，cosφ减少等。

调制频率较高时谐波造成的影响要小，但无论调制频率高低，谐波都会通过导线的电磁耦合形成感应干扰，并且通过电缆向空间发射高频电磁辐射干扰，对周边的线路、电气设备等造成不良影响，如电梯中干扰门机控制信号使其不能正常工作、电脑板液晶显示出错、微机时钟停止工作。

一般情况下，变频器输出的谐波电压合成总量THD%应控制在5%~7%之间。

选型指南ACL 、OCL 输入、输出电抗器ACL ：输入电抗器，是限流设备，用于驱动器的输入端，保护驱动器不受瞬态超压影响，有降低浪涌和峰值电流，提高真实功率因数，抑制电网谐波，改善输入波形的作用。

OCL ：输出电抗器，用于平滑滤波，降低瞬变电压dv/dt ，延长电机寿命，可以降低电机噪音，减低涡流损耗，降低输出高次谐波造成的漏电流，保护变频器内部的功率器件。

国家标准：GB/T 1094.1、GB/T 1094.6适用范围认证与标准产品特征主要技术参数电抗器采用三相三柱心式结构。

铁心气隙采用环氧层压玻璃布板做间隔，以保证电抗器气隙在运行过程中不发生变化。

线圈采用漆包扁线紧密绕制，以保证电抗器线圈在运行过程中不发生震动。

ACL 2% OCL 1%ACL/OCL-1010 2.2ACL/OCL-1515 5.5ACL/OCL-20207.5ACL/OCL-303011ACL/OCL-404015ACL/OCL-505018.5ACL/OCL-606022ACL/OCL-808030ACL/OCL-11011037ACL/OCL-12512545ACL/OCL-15015055ACL/OCL-20020075ACL/OCL-25025090（93）ACL/OCL-280280110ACL/OCL-300300132ACL/OCL-400400160ACL/OCL-450450187ACL/OCL-500500200ACL/OCL-600600250ACL/OCL-800800315ACL/OCL-10001000400G5 变压器793G电源类产品ACL 、OCL 输入、输出电抗器外形与安装尺寸(mm)ACL-15 5.5150.93160×95×170130×65φ7×17160×95×170130×65φ7×17ACL-207.5200.7160×95×170130×65φ7×17160×105×170130×75φ7×17ACL-3011300.47160×150×140130×75φ7×17160×105×170130×75φ7×17ACL-4015400.35160×160×140130×85φ7×17160×145×135130×75φ7×17ACL-5018.5500.28200×150×165170×75φ7×17200×155×165170×85φ7×17ACL-6022600.23200×150×165170×75φ7×17200×160×165170×90φ7×17ACL-8030800.17200×160×165170×85φ7×17200×160×165170×90φ7×17ACL-100401000.14200×170×165170×95φ7×17200×160×165170×90φ7×17ACL-120451200.11240×180×195200×95φ10×22240×180×180200×90φ10×22ACL-150551500.09240×165×235200×95φ10×22240×160×235200×98φ10×22ACL-200752000.07240×175×235200×102φ10×22240×170×235200×108φ10×22ACL-250902500.056240×180×235200×110φ10×22240×180×235200×118φ10×22ACL-3001323000.047310×190×265250×115φ10×22300×190×265250×110φ10×22ACL-4001604000.035310×200×265250×115φ10×22240×200×285200×120φ10×22ACL-4501874500.031310×195×300250×115φ10×22310×195×300250×125φ10×22ACL-5002005000.028310×230×300250×125φ10×22310×205×300250×125φ10×22ACL-6002506000.023310×230×300250×125φ10×22310×225×300250×145φ10×22ACL-8003158000.017310×230×360250×125φ10×22310×235×360250×145φ10×22ACL-100040010000.014310×255×360250×145φ10×22310×245×360250×145φ10×22ACL-120050012000.012390×270×430240×180φ12.5×30310×270×360250×175φ10×22注:（1）以上外形尺寸只有标准工作电压380V ，电抗率输入2%、输出1%，其余型号尺寸以实际为准，如有特殊要求要标注说明，或与设计技术人员沟通。

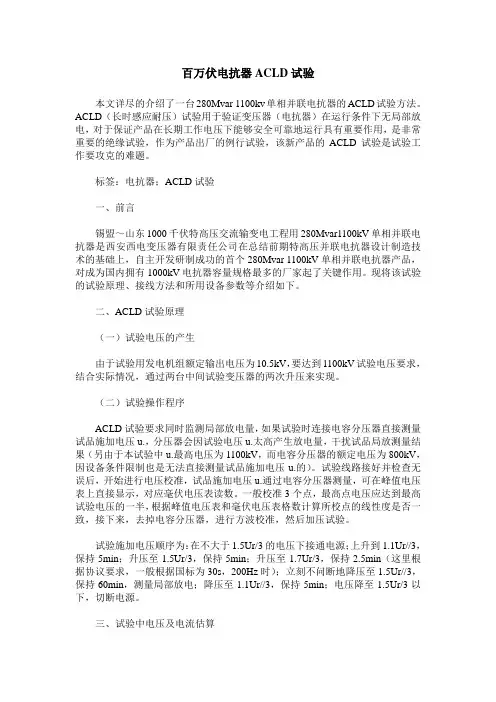

百万伏电抗器ACLD试验本文详尽的介绍了一台280Mvar 1100kv单相并联电抗器的ACLD试验方法。

ACLD（长时感应耐压）试验用于验证变压器（电抗器）在运行条件下无局部放电，对于保证产品在长期工作电压下能够安全可靠地运行具有重要作用，是非常重要的绝缘试验，作为产品出厂的例行试验，该新产品的ACLD试验是试验工作要攻克的难题。

标签：电抗器；ACLD试验一、前言锡盟～山东1000千伏特高压交流输变电工程用280Mvar1100kV单相并联电抗器是西安西电变压器有限责任公司在总结前期特高压并联电抗器设计制造技术的基础上，自主开发研制成功的首个280Mvar 1100kV单相并联电抗器产品，对成为国内拥有1000kV电抗器容量规格最多的厂家起了关键作用。

现将该试验的试验原理、接线方法和所用设备参数等介绍如下。

二、ACLD试验原理（一）试验电压的产生由于试验用发电机组额定输出电压为10.5kV，要达到1100kV试验电压要求，结合实际情况，通过两台中间试验变压器的两次升压来实现。

（二）试验操作程序ACLD试验要求同时监测局部放电量，如果试验时连接电容分压器直接测量试品施加电压u.，分压器会因试验电压u.太高产生放电量，干扰试品局放测量结果（另由于本试验中u.最高电压为1100kV，而电容分压器的额定电压为800kV，因设备条件限制也是无法直接测量试品施加电压u.的）。

试验线路接好并检查无误后，开始进行电压校准，试品施加电压u.通过电容分压器测量，可在峰值电压表上直接显示，对应毫伏电压表读数。

一般校准3个点，最高点电压应达到最高试验电压的一半，根据峰值电压表和毫伏电压表格数计算所校点的线性度是否一致，接下来，去掉电容分压器，进行方波校准，然后加压试验。

试验施加电压顺序为：在不大于1.5Ur/3的电压下接通电源；上升到1.1Ur//3，保持5min；升压至1.5Ur/3，保持5min；升压至1.7Ur/3，保持2.5min（这里根据协议要求，一般根据国标为30s，200Hz时）；立刻不问断地降压至1.5Ur//3，保持60min，测量局部放电；降压至1.1Ur//3，保持5min；电压降至1.5Ur/3以下，切断电源。

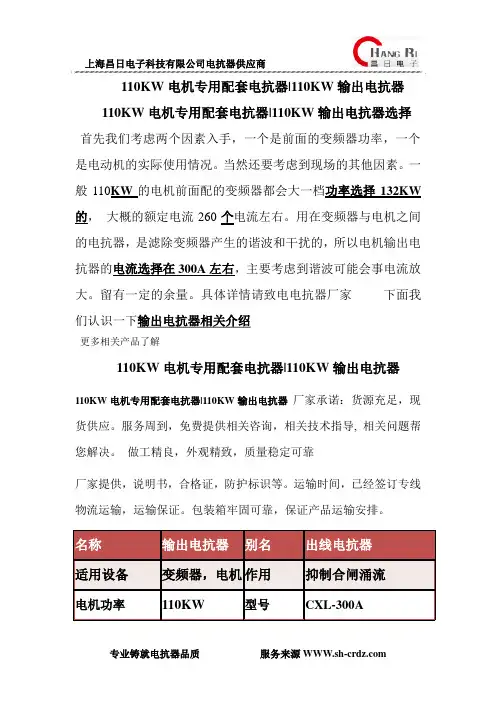

上海昌日电子科技有限公司电抗器供应商110KW 电机专用配套电抗器|110KW 输出电抗器 110KW 电机专用配套电抗器|110KW 输出电抗器选择首先我们考虑两个因素入手，一个是前面的变频器功率，一个 是电动机的实际使用情况。

当然还要考虑到现场的其他因素。

一 般 110KW 的电机前面配的变频器都会大一档功率选择 132KW 的， 大概的额定电流 260 个电流左右。

用在变频器与电机之间 的电抗器，是滤除变频器产生的谐波和干扰的，所以电机输出电 抗器的电流选择在 300A 左右，主要考虑到谐波可能会事电流放 大。

留有一定的余量。

具体详情请致电电抗器厂家 们认识一下输出电抗器相关介绍更多相关产品了解下面我110KW 电机专用配套电抗器|110KW 输出电抗器110KW 电机专用配套电抗器|110KW 输出电抗器 厂家承诺：货源充足，现货供应。

服务周到，免费提供相关咨询，相关技术指导, 相关问题帮 您解决。

做工精良，外观精致，质量稳定可靠 厂家提供，说明书，合格证，防护标识等。

运输时间，已经签订专线 物流运输，运输保证。

包装箱牢固可靠，保证产品运输安排。

名称 适用设备电机功率输出电抗器别名出线电抗器 抑制合闸涌流CXL-300A变频器，电机 作用 110KW型号专业铸就电抗器品质服务来源 上海昌日电子科技有限公司电抗器供应商相数 冷却方式 产地三相 自冷 上海电流 电压 耐压300A 380V 3000V变频器厂家建议加装输出电抗器（输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，用于 限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率， 减 小变频器功率器件动作时产生的干扰和冲击。

在变频器与负载电动机 之间的连接电缆超过 50m 时，应配置输出电抗器）110KW 电机专用配套电抗器|110KW 输出电抗器110KW 电机专用配套电抗器|110KW 输出电抗器 中的效果在实际应用变频器和调速器是采用变频的方式调速的， 所以在调速的时候经常会专业铸就电抗器品质 服务来源 上海昌日电子科技有限公司电抗器供应商产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输 出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网 质量。

变频器进线电抗器与出线电抗器区别
变频器进线侧安装进线电抗器，变频器出线侧安装出线电抗器，请问两种电抗器的区别？
1. 进线电抗器主要作用是：实现变频器和电源的匹配，改善功率因数，减少高次谐波的不良影响，保护变频器整流部分。

通常是：当前级变压器容量远大于变频器功率时（如10倍），有功率因素动态补偿（即有补偿电容投切），电源有超过一定值的尖峰时（如6000V)，需要考虑加进线电抗器。

出线电抗器主要作用是：降低变频器输出中存在的高次谐波对电机的不良影响，如反射波。

综合考虑电机的绝缘电压等级和电机电缆长度，决定是否配置出线电抗器。

同时参考变频器手册可确定大于多少米需要选择出线电抗器。

电抗器的参数主要是阻抗压降：当电抗器通过额定电流时，电抗器上产生的电压降。

一般选3%-5%即可。

2. 进线电抗器用来抗干扰的防止变频器和其它设备之间互相干扰
出线电抗器是是用来滤波用的一般变频的载波频率在
2~10khz 之间用来滤波可以使得输出波形更平滑。

变频器是否需要加进线、出线电抗器？132kw电机由变频器控制需要加进线出线电抗器吗？加进线电抗器可以抑制变频器对电网的干扰，加出线电抗器可以抑制谐波，减少损耗！加了更好，不加也可以！132kw属于大功率的变频设备，工作是对附近的电子设备和电源是有一定干扰的。

加了当然好，但也不是必须的，如果变频器用一电源的还有其他的一些功率较小的设备或者工作环境内有一些电子设备，建议还是加上一个，要不有时候会出一些莫名其妙的问题，出现了原因还不好找！110KW风机变频控制，变频器要不要加电抗器，是加进线端，还是电机端，变频器到电机的线有120米。

不需要。

输入端加电抗器是为了防止输入电源的干扰，输出端电抗器是为了变频器输入脉冲波对外界的干扰及削弱高频脉冲，一般场合都不需要。

110KW的风机，一般用150平方电缆线，对于120米得距离，绰绰有余，不存在降压的问题，所以，没必要增加电抗器。

而且，即使要增加，输出端电抗器还得要相应变频器专用，贵的很.输出电抗器铁心温度达到130度，有什么办法解决？变频器到电机电缆长500米。

谐波含量太大了，导致铁芯的涡流损耗太大1）如果重新制作的话，可以更换低损耗的硅钢片来降低励磁损耗；或者选取更薄的硅钢片，来降低涡流损耗；或者降低设计的磁感应强度Bm2）如果已经是成品，可以加风扇冷却一下；或者在电路中增加电感量，这样就能降低谐波的含量，来降低铁芯的涡流损耗。

电机是150kw的需要用变频器启动的，是在变频的输入端加电抗器还是加个接触器呢？这两个都有那些好处啊直接安装自动空气断路器就可以了，加电抗器可以延缓输入电压的衰减，接触器不可以安装，无意义。

变频器和电机连接的电缆线多长需要安装电抗器变频器与电机的距离较长时，电缆的压降会导致电机的转矩降低，电缆的高频漏电流会增加，从而引起变频器输出电流的增加，使变频器发生过流跳闸。

应采取分布电容削减措施（电缆外不要使用金属套管，将各相电缆分开进行接线等），同时降低载波频率这个参数，来减小高频漏电流。
