汇川变频器配套输出电抗器适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：输入电抗器、输出电抗器、直流电抗器。
1、输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、输出电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
汇川变频器输出电抗器概述变频器专用输出电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
汇川变频器输出电抗器功能1、降低工频暂态过电压，这是利用变频器专用输出电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
汇川变频器输出电抗器结构特点1、常见的变频器专用输出电抗器，一般都是铁芯干式；2、变频器专用输出电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用输出电抗器气隙在运行过程中不发生变化；3、变频器专用输出电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；4、变频器专用输出电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；5、变频器专用输出电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；6、变频器专用输出电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
丹佛斯变频器配套输出电抗器适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：输入电抗器、输出电抗器、直流电抗器。
1、输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、输出电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
丹佛斯变频器输出电抗器概述变频器专用输出电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
丹佛斯变频器输出电抗器功能1、降低工频暂态过电压，这是利用变频器专用输出电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
丹佛斯变频器输出电抗器结构特点1、常见的变频器专用输出电抗器，一般都是铁芯干式；2、变频器专用输出电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用输出电抗器气隙在运行过程中不发生变化；3、变频器专用输出电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；4、变频器专用输出电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；5、变频器专用输出电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；6、变频器专用输出电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
变压器容量大于变频器十倍以上或变压器容量大于600KVA
以上需加装进线电抗器；
直流电抗器为改善功率因素用；
出线电抗器为保护电机和变频器（出线过长）降低干扰用.
适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器
主要作用是抑制进线电源的网侧谐波，
增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器
主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器
主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载, 则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
接线方式：ABCX丫厉个端子，你可以将ABC乍为电抗器进线端，XYZ 作为电抗器出线端；也可以将XYZ作为电抗器进线端，ABC乍为电抗器出线端。
这
没有什么具体的进线、出线的顺序要求，你怎么接都行，对变频器不会有影响。
只是注意一点：ABC XYZ这两套端子，接线
时不能互相交叉。

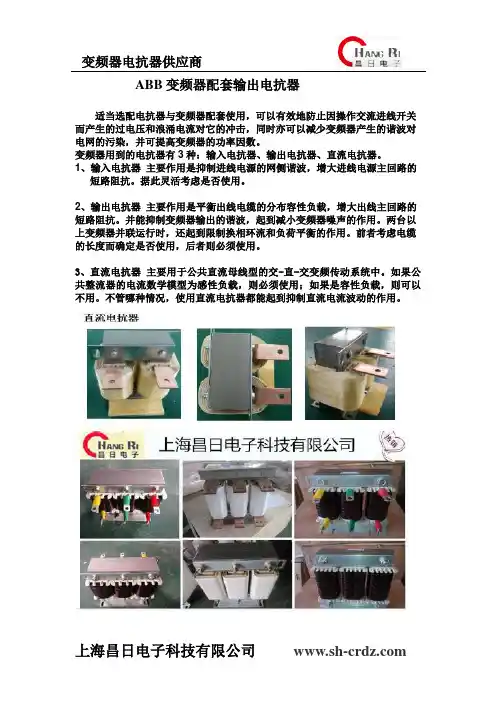

ABB变频器配套输出电抗器适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：输入电抗器、输出电抗器、直流电抗器。
1、输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、输出电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
ABB变频器输出电抗器概述变频器专用输出电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
ABB变频器输出电抗器功能1、降低工频暂态过电压，这是利用变频器专用输出电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
ABB变频器输出电抗器结构特点1、常见的变频器专用输出电抗器，一般都是铁芯干式；2、变频器专用输出电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用输出电抗器气隙在运行过程中不发生变化；3、变频器专用输出电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；4、变频器专用输出电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；5、变频器专用输出电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；6、变频器专用输出电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
变频器电抗器作用和选用此种电抗器一般称之为滤波电抗器或谐波抑制电抗器，串在变频器的输入端。
1，用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，有效地爱护变频器和改善功率因数,2，阻挡来自电网的干扰，又能削减变频器整流部分产生的高次谐波对电网产生“污染”，有效防止干扰其他设备。

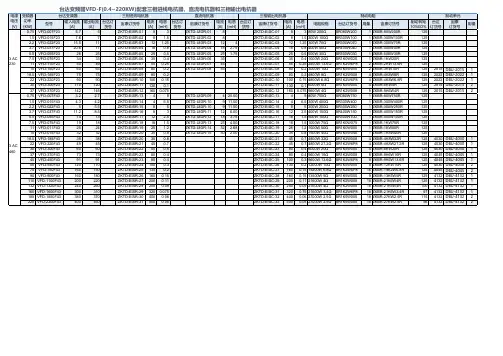

详细的选择还是根据变频器说明书上介绍的选择。
1、额定沟通电流的选择额定沟通电流是从发热方面设计电抗器的长期工作电流，同时应当考虑足够的高次谐波重量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2、电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
3、电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择是依据在额定频率范围内的电缆长度来确定，然后再依据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
4、对应额定电流的电感量与电缆长度：电缆长度额定输出电流电感量300米100A 46μH200A 23μH250A 16μH300A 13μH600米100A 92μH200A 46μH250A 34μH300A 27μH抱负的电抗器在额定沟通电流及以下，电感量应保持不变，随着电流的增大，而电感量渐渐减小。
当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。
当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。
当额定电流大于4倍时，电感量减小到额定电感量的0.35倍。
AKSG电抗器上海昌日电子科技有限公司专业生产变频器配套电抗器，输入电抗器，输出电抗器，批量生产，价格优惠，现货供应。
AKSG电抗器有输入电抗器输出电抗器，又称为进线电抗器，出线电抗器。
AKSG电抗器型号说明S代表相数，也就是电抗器三相380V 50HZ系统10A代表电抗器的额定电流，容量选择范围5-1600A，如果对电抗器电流选择不了解，可致电详询4.4V 代表电抗器的压降，通常有2.2V，4.4V,8.8V，也是电抗器的一个重要指标，可定做AKSG系列电抗器是用于变频器进线端的电抗器，称为输入电抗器，俗称为进线电抗器。
AKSG电抗器从材质分为，铜材输入电抗器，铝材输出电抗器AKSG电抗器绕线方式分线绕输入电抗器，箔绕输入电抗器AKSG电抗器从标准来分可分常规电抗器，非标电抗器AKSG电抗器按照名称分为输入电抗器或者是进线电抗器，也有叫做输入端电抗器及变频器电抗器。
输入电抗器指的就是电抗器所接所设备的位置，一般是指在断路器下端变频器输入端串连接线。
AKSG电抗器引言变频器的输入端安装AKSG电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道，电压源当负载阻抗大时，输出电流会小。
因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射AKSG电抗器规格AKSG电抗器配套变频器的名称输入电抗器型号AKSG适用设备各类变频器作用抑制合闸涌流,谐波变频器功率0.75-700KW电流5-1600A相数三相电压380V输入指的就是电抗器所接所设备的位置，一般是指在断路器下端变频器输入端串连接线。
电抗器俗称“电感器”，外部就是一些线圈，有的有磁芯，它的作用原理就是电感器的最主要特性“通直流阻交流”。
就是直流电通过时它表现很小的阻抗，而交流电通过时表现较大的阻抗，且根据交流电的频率的不同，其阻抗也不同。
V)(A三相上海昌日电子科技有限公司是一家集产品研发、制造，销售服务为一体的高科技企业。
变频器输入电抗器选择变频器将电网的沟通电压转变为直流经整流后都经电容滤波，电容的使用使输入电流呈尖峰脉冲状，当电网阻抗小时，这种尖峰脉冲电流极大，造成很大的谐波干扰，并使变频器整流桥和电容简单损坏。
输入电抗器串联在电源进线与变频器输入侧(R、S、T)，用于抑制输入电流的谐波，削减电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数（提高到0.75~0.85）。
沟通变频调速系统输入侧设置的沟通电抗器或EMC滤波器，应依据变频器安装场所的其他用电设备对电网品质的要求，若变频器工作时已影响这些设备正常运行，可在变频器输入侧设置沟通电抗器或EMC滤波器，来抑制由功率元件通断引起的谐波和传导辐射。
若与变频器连接的电网的变压器中性点不接地，则不能选用EMC滤波器。
电源侧的沟通输入电抗器用于改善输入电流波形、提高整流器和滤波电容寿命、削减不良输入电流波形对电网的干扰、协调同一电网上晶闸管变换器造成的波形影响、削减功率切换和三相不平衡的影响，因此也称为电源协调电抗器，输入电抗器LA1能够限制电网电压突变和操作过电压引起的电流冲击，有效地爱护变频器和改善其功率因数。
变频调速系统接入与未接入输入电抗器时，输入电网的谐波电流的状况如图1所示。
从图2中可以看出，接入电抗器后能有效地抑制谐波电流。
电抗器的作用是防止变频器产生的谐波通过电源的输入回路返回到电网从而影响其他用电设备。
依据运行阅历，在下列场合应考虑安装输入电抗器，才能保证变频器平安牢靠的运行。
1)变频器所接电源的容量与变频器容量之比为10：1以上；电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图2所示。
图1 变频调速系统接入与未接入输入电抗器的比较图2 需要安装进线电抗器的电源2)三相电源电压不平衡率大于3%，电源电压不平衡率K可按下式计算：(1)式中，Umax为最大一相电压；Umin为最小一相电压；Up为三相平均电压。
三菱变频器配套输出电抗器适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：输入电抗器、输出电抗器、直流电抗器。
1、输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、输出电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
三菱变频器输出电抗器概述变频器专用输出电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
三菱变频器输出电抗器功能1、降低工频暂态过电压，这是利用变频器专用输出电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
三菱变频器输出电抗器结构特点1、常见的变频器专用输出电抗器，一般都是铁芯干式；2、变频器专用输出电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用输出电抗器气隙在运行过程中不发生变化；3、变频器专用输出电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；4、变频器专用输出电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；5、变频器专用输出电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；6、变频器专用输出电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

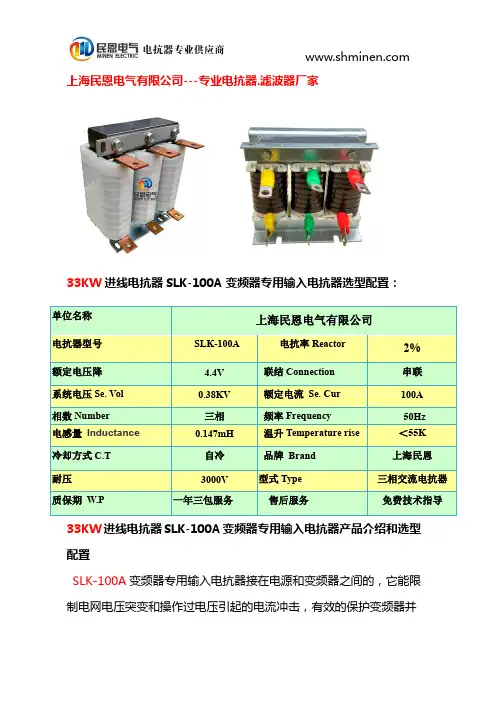

上海民恩电气有限公司---专业电抗器.滤波器厂家33KW 进线电抗器SLK-100A 变频器专用输入电抗器选型配置：33KW 进线电抗器SLK-100A 变频器专用输入电抗器产品介绍和选型配置SLK-100A 变频器专用输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并单位名称上海民恩电气有限公司电抗器型号SLK-100A 电抗率Reactor 2%额定电压降 4.4V 联结Connection 串联系统电压Se.Vol 0.38KV 额定电流Se.Cur 100A 相数Number 三相频率Frequency 50Hz 电感量Inductance 0.147mH 温升Temperature rise ＜55K 冷却方式C.T 自冷品牌Brand 上海民恩耐压3000V 型式Type 三相交流电抗器质保期W.P一年三包服务售后服务免费技术指导能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。
它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
33KW进线电抗器SLK-100A变频器专用输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。
33KW进线电抗器SLK-100A变频器专用输入电抗器型号含义33KW进线电抗器SLK-100A变频器专用输入电抗器产品介绍◆电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的2.0%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器◆使用cosφ（功率因数）校正电容或功率因数校正单元33KW进线电抗器SLK-100A变频器专用输入电抗器接线方式33KW进线电抗器SLK-100A变频器专用输入电抗器需要安装的场合并非任何场合都需要安装输入电抗器，下面三种情况则需安装输入电抗器。
进线电抗器与出线进线电抗器如何接线进线电抗器与出线进线电抗器如何接线关于变频器进线电抗器或或出线进线电抗器而言，没有什么具体的进线、出线的顺序要求，你怎么接都行，对变频器使用效果都不会产生影响，所以大多数1、针对进线电抗器的熟练客户：关于变频器进线电抗器或或出线进线电抗器而言，没有什么具体的进线、出线的顺序要求，你怎么接都行，对变频器使用效果都不会产生影响，所以大多数厂家都不标注接线方式或方法。
2、针对进线电抗器的初用客户：有的进线电抗器厂家会用UVWXYZ这6个字母代表进线电抗器的6个出线端子，其中UVW依次代表进线电抗器上端的3个接线端子，而XYZ则依次对应进线电抗器下端的3个出线端子，你可以将UVW作为进线电抗器进线端，XYZ作为进线电抗器出线端；也可以将XYZ作为进线电抗器进线端子，UVW作为进线电抗器出线端子。
具体视安装环境或偏好而定。
3、切记一点：UVW、XYZ这两套端子，接线时不能互相交叉。
二、PM250功率模块上加进线电抗器可以么？详情描述:在型号为6SL3225-0BE25-5AA0的输入端上上加进线电抗器，同时，在输出端加出线进线电抗器，另外也加制动电阻，请问这样搭配是否可以？针对以上问题分两个小点来回答：1、首先说说PM240与PM250的区别：PM240功率模块是按照不进行再生能量回馈设计的，它的特点是都带有内置的制动斩波器。
制动中产生的再生能量通过外接制动电阻转化为热能进行消耗；PM250可以与电源之间进行能量交换，允许再生的能量回馈到电网。
达到节能的目的。
2、变频器电抗器针对在型号为6SL3225-0BE25-5AA0的输入端上上加进线电抗器，同时，在输出端加出线进线电抗器，另外也加制动电阻的问题，回答是不允许的，PM250接进线电抗器和制动电阻，要是参数配合不好容易烧功率模块；但可以接出线进线电抗器。
关于变频器用进出线电抗器、出线电抗器的选择随着电力电子技术的迅速发展，从20世纪90年代以来，交流变频调速已成为电气传动的主流，其应用范围日益广泛。
由于变频器被使用在各种不同的电气环境，不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。
一、关于变频器进线线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输入电抗器实际流过的电流是变频器的输入电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
二、关于变频器出线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，阻抗电压降阻抗电压降是指X Hz时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
变压器容量大于变频器十倍以上或变压器容量大于600K VA以上需加装进线电抗器; 直流电抗器为改善功率因素用;出线电抗器为保护电机和变频器(出线过长)降低干扰之用.适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
电抗器rea ctor依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：单相电抗器①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
变频器专用滤波器、电抗器选型指南本文旨在对变频器专用滤波器，电抗器做出简单解析，帮助大家在选择滤波器，在对变频器的干扰进行处理时避开误区，正确选择合适的滤波器，电抗器，希望能对大家有所帮助，同时，欢迎大家来电来函沟通．．．昆山德菲尔电子科技有限公司是一家专业从事电磁兼容（EMC）与谐波技术研究与开发的实业公司，生产制造各种EMI电源滤波器，变频器专用输入/输出滤波器、变频器专用电抗器等产品，提供电磁兼容全面解决方案。
变频专用滤波器分为：１．变频专用输入ＥＭＣ滤波器 ２．变频专用输出ＥＭＣ滤波器 ３．变频专用输出正弦波滤波器电抗器分为：１．交流进线电抗器 ２．交流出线电抗器 ３．直流平波电抗器COPY RIGHT @ DEPHIR ELECOPY RIGHT @ DEPHIR ELE变频专用输入EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频输入滤波器的作用是防止干扰同电网工控机、PLC 、DCS 系统等，使整个变频调速系统能够正常运行; 可解决变频器对外界的传导干扰，保证周边设备的正常运行。
变频器专用输入EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（１）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
（２）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
（３）提高系统功率因数变频器输入EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。
（４）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
315KW变频器专用进线电抗器
315KW变频器专用进线电抗器适用场合
变频器专用进线电抗器主要应用于工业/工厂自动化控制系统中，安装在变频调速器与电网电源之间，用于抑制变频调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。
进线电抗器引言
315KW变频器专用进线电抗器指的就是电抗器所接所设备的位置，一般是指在断路器下端变频器输入端串连接线。
电抗器俗称“电感器”，外部就是一些线圈，有的有磁芯，它的作用原理就是电感器的最主要特性“通直流阻交流”。
就是直流电通过时它表现很小的阻抗，而交流电通过时表现较大的阻抗，且根据交流电的频率的不同，其阻抗也不同。
315KW变频器专用进线电抗器型号意义
JXL-口A/口%
电压降（V)
额定电流(A)
输入电抗器
壹、315KW变频器专用进线电抗器一般应用场合及重要性输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了进线电抗器可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。
贰、315KW变频器专用进线电抗器的重要作用
1、限制变流器换相时电网侧的电压降；
2、抑制变频器整流过程中产生的高频谐波以及并联变流器组的解耦；
3、限制电网电压的跳跃；
4、减小电网系统操作时所产生的电流冲击；
5、提高变频系统的功率因数；
叁、315KW变频器专用进线电抗器产品概述：
变频器专用进线电抗器限制以谐波形式出现的电路反馈。
它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
1、进线电抗器分类有两种：
电抗器基准压降UD= 2%，用于无馈电单元的变频器的操作。
电抗器基准压降UD= 4%，用于带馈电单元的变频器和自动变压器的操作，也用于uK 小于1% 的系统的操作。
2、进线电抗器性能特点：
1、常见的变频器专用进线电抗器，一般都是铁芯干式；
2、变频器专用进线电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化；
3、变频器专用进线电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；
4、变频器专用进线电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；
5、变频器专用进线电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；
6、变频器专用进线电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
肆、315KW变频器专用进线电抗器必须加装电抗器的场合◆电源对其它设备有明显的干扰（干扰、过压）
◆电源相间电压不平衡＞额定电压的2.0%
◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）
◆在一条线路上为减小线电流而安装的大量变频器
◆使用cosφ（功率因数）校正电容或功率因数校正单元
伍、315KW变频器专用进线电抗器技术参数
1、额定工作电压：380V/50Hz或660V/50Hz
2、额定工作电流：5A至1600A@40℃
3、抗电强度：铁芯－绕组3500V AC/50Hz/10mA/10s无飞弧击穿
4、绝缘电阻：1000VDC绝缘阻值≥100MV
5、电抗器噪音：小于65dB
6、防护等级：IP00
7、绝缘等级：F级以上
8、产品执行标准：IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器
315KW变频器专用进线电抗器接线示意图
315KW输入电抗器变频器箔绕电抗器
315KW输入电抗器示意系统安装图
315KW输入电抗器|变频器专用电抗器输入电抗器图片
315KW输入电抗器|变频器专用电抗器使用设备图
315KW变频器专用进线电抗器应用现场
进线电抗器又称输入电抗器，厂家直销方式，省去中间环节，量大送货上门，优惠到家。
变频器是怎么产生谐波的参考资料变频器工作时，之所以产生谐波电流，是因为变频器输入端的整流电路阻抗不是一个定值，其阻抗着外加电压的变化发生变化，这就导致整流器从电网吸取的电流不是正弦电流。
单相整流器由整流桥和平滑电容构成。
一般情况下，负载的电流由平滑电容供给，仅当正弦波的电压高于平滑电容的电
压时，才会有电流流入电容和负载中，因此仅在电压峰值处产生脉冲状，这种脉冲电流中包含了丰富的谐波成分。
同样的道理，三相整流器也会产生谐波电流，但是这时对应每个波峰，不是一个脉冲电流，而是两个脉冲电流。
无论单相整流器还是三相整流器，他们的电流波形都发生了畸变，不再是正弦电流，因此包含了谐波成分。
产生谐波电流的负载称为非线性负载，与之对应，不产生谐波电流的负载称为线性负载。
线性负载的阻抗不会随着施加在其上面的电压发生变化。
这时，流过负载的电流I=U/R，这意味着电流I与电压U是线性关系，线性负载由此得名。
当电压为正弦波时，充过线性负载的电流依然为正弦电流，因此不会产生谐波电流成份。
理想的电阻、电感和电容都是线性负载。
但是实际的电感可能是非线性负载，例如，带有铁芯的电感，其电感量随着外加电压而变化(随之而来的是阻抗变化)，因此是非线性负协。
变压器产生谐波电流就是这个道理。
非线性负载的阻抗随着施加在其上的电压变化，这时流过它的电流与施加在它上面的电压不是线必关系，故称其为非线性负载。
对这样的负载施加正弦波电压时，流过负载的电流值不再是正弦波，其中包含量谐波成分。
带平滑电容的整流器是最常见的非线性负载，它产生的谐
波电流与电路结构有关。
整流器从电网吸取脉冲电流，每个交流电周期整流出的脉冲称为这个整流器的脉数。
例如：对于单相整流电路，每个周期输出2个直流脉冲，因此称为二脉整流器;对于三相整流电路，每个周期输出6个脉冲，因些称为6脉整流器。
除此以外，还有12脉整流器、13脉整流器等。
总结：变频器的谐波电流是由变频器整流输入电路导致的。
不同脉数的整流器产生的谐波成分不同，三相六脉整流器产生的谐波电流以5次、7次、11次、13次为主。
增加变频器输入整流器的脉数可以减小谐波电流。
谐波电流对电动机的影响参考二
谐波电流通过交流电动机，使谐波附加损耗增加，引起电动机过热，机械振动和噪声增大。
当三相电压不对称时，定子绕组上产生负序电流，并励磁产生负序旋转磁场，该制动磁场降低了电机的最大转矩的过载能力，增加铜损，并且负序过电流可以将电机定子绕组烧毁。
负序性的谐波分量(5次、7次、11次……)对电机的影响与负序过电压的效果一样。
当产生电压波动的主要低频分量与电机机械振动的固有频率一致时，诱发谐振，会使电动机造成损坏。
变频器电抗器输入，输出电抗器，直流电抗器
低温升，低噪音通过生产工艺怎么做到
315KW变频器专用进线电抗器的生产过程，是需要先把变频器专用进线电抗器的线圈和铁芯组装成一体，然后经过预烘→真空浸漆→热烘固化这一工艺流程。
变频器专用进线电抗器采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
