成形不良的原因与对策射出成形品各种成形不良的原因大别如： 成形材料（树脂）本来的性质所致者。
成形条件的选择不当。
射出成形机的能力不足●模具的设计、制作不完备。
❍成形品设计上的不完备。

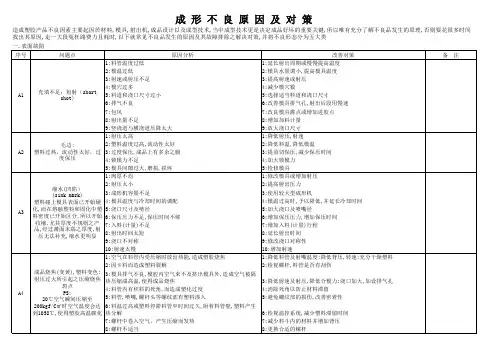

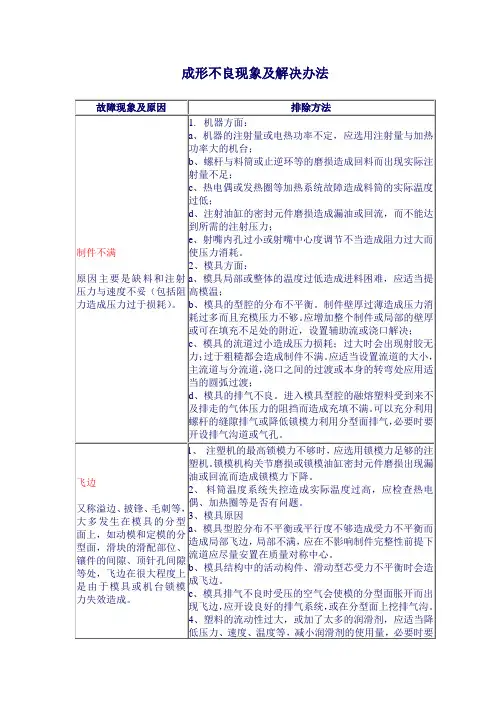

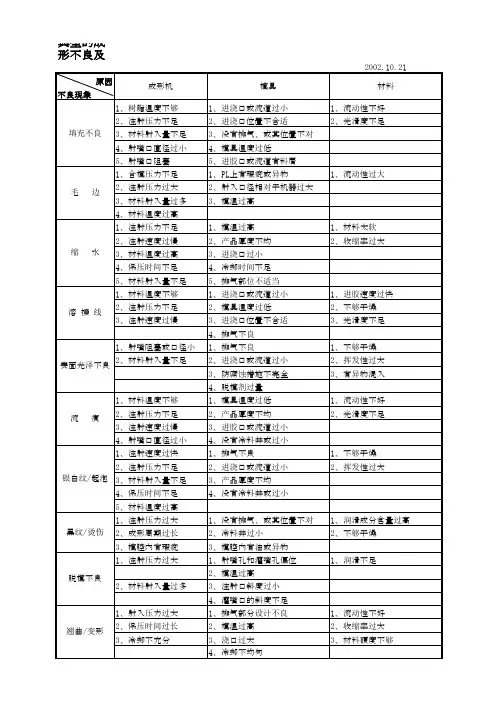

１充填不足充填不足（short shot）是熔融的树脂未完全流遍雌模各角落的现象。
充填不足的原因有成形条件不适当、模子的设计制作不完备、成形品的肉厚太薄等。
成形条件的对策是提高树脂温度、模子温度，增大射出压力、射出速度，提高树脂的流动性。
模子方面可增大坚浇口或横浇道，或再检讨浇口的位置、大小、数目等，熔融树脂容易流动。
为了使雌模内空气或气体顺利疏散，可在适当场所设排气沟，或从顶出销孔间的间隙疏散，成形品的肉厚问题。
２毛口过剩熔融树脂流入分模面（PL面）或与滑动雄模的对合面等模子配件间隙时，便会发生毛口。
发生毛口的基本原因除了成形机对成形品的投影面积无充份的锁模力之外，大都是模子有问题。
模子配件发生间隙（或配件密着性不良）的原因模子构造设计不当、模子配件的加工精度不良、装配精度不良、配件变形或磨耗。
模子雌模内的熔融树脂流动性过好时，也会造成毛口过剩，防止的方法是降低树脂温度、模子温度、射出压力、射出速度，但须配合前项的充填不良问题。
３收缩下限收缩下陷（sink mark）是成形品表面发生凹陷的现象，乃熔融树脂冷却固化时的体积收缩所致。
易发生于成形品肉厚大的部份、肋或壳部的背面、竖浇口背面等肉厚不均匀的部份。
因而，为了防止发生收缩下陷，基本上，制品的设计要适切。
调整成形条件而防止收缩下陷时，可降低模子温度及树脂温度，升高射出压力，延长射出压力的保持时间（保压时间），或依制品的形状或肉厚而在容易收缩下陷的部位追加浇口。
收缩下陷乃成形收缩所致，易见于PE、PP、聚酰（耐隆）等成形收缩率大的结晶性树脂。
反之，以玻璃纤维强化者、充填无机质的成形材料之成形收缩率小于基质的非强化（无充填）树脂，收缩下陷可小到不显眼。
４气泡气泡是在成形品内部形成的空隙，一般所谓的气泡有成形品冷却时体积收缩差在厚肉部份形成的空洞、熔融树脂中的水分、挥发分成为气泡而封入内部者。
