图文介绍综合布线系统所有设备材料

最全综合布线系统知识（图文）综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。

工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。

包括：信息插座、插座盒、连接跳线和适配器组成。

水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

管理子系统管理子系统设置在楼层分配线设备的房间内。

管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。

管理子系统应采用单点管理双交接。

垂直干线子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。

一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。

设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。

设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。

它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。

常用名词1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。

2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。

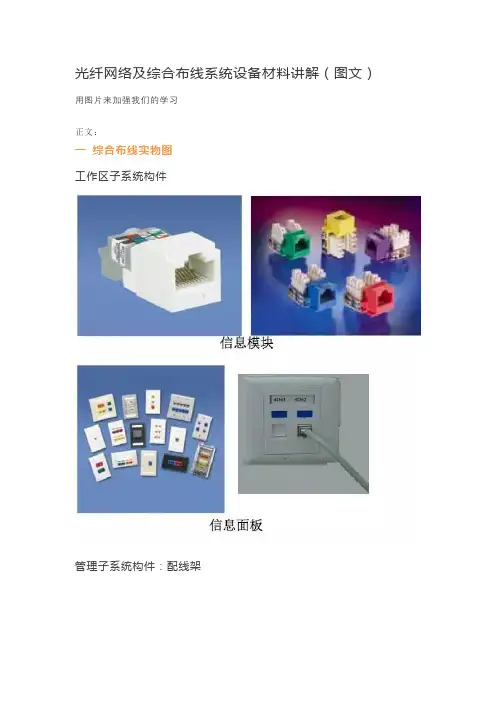

光纤网络及综合布线系统设备材料讲解（图文）用图片来加强我们的学习正文：一综合布线实物图工作区子系统构件管理子系统构件：配线架管理子系统构件：理线架工作区I/O与管理间IDF连接示意图布线安装结构管理子系统机柜布置水平子系统走线方式网络机柜图机柜安装布置图语音配线架线缆测试仪机房布线二光纤网络实物图光纤为光导纤维的简称，由直径大约为10um的细玻璃丝构成。

它透明、纤细，虽比头发丝还细，却具有把光封闭在其中并沿轴向进行传播的导波结构。

光纤通信就是以光纤的固有结构而发展起来的以光波为光纤的载频的一种通信方式.优点：1、不会产生电磁波，幅射和能量，不受电磁波，幅射和其他电缆干扰。

是绝缘体。

2、体积小，重量轻，高带宽（理论传输达2.56Tb/S)3、长距离传输。

（单膜可达120km)4、不会报废，材料资源丰富。

故障检测容易。

常用光通信波段光纤布线中使用光波的几个波段：800nm～900nm短波波段；1250nm～1350nm长波波段1500nm～1600nm长波波段。

多模光纤运行波长为850nm或1300nm,而单模光纤运行波长则为1310nm或1550nm。

光纤结构单模光纤(Single-Mode，SMF)单模光纤只传输主模，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式色散，使得单模光纤的传输频带很宽，因而适用于大容量，长距离的光纤通讯。

单模光纤使用的光波长为1310nm或1550nm。

能量损耗小，不会产生色散。

大多需要激光二极管作为光源。

规格：8/125um,9/125um（常用）,10/125um多模光纤(Multi-Mode,MMF)在一定的工作波长下(850nm/1300nm)，有多个模式在光纤中传输，这种光纤称之为多模光纤。

由于色散或像差，因此，这种光纤的传输性能较差，频带较窄，传输容量也比较小，距离比较短,有色散。

发光二极管可作为光源。

规格：50/125um, 62.5/125um （常用），100/140um,200/230um. 常用光接头类型常见光纤跳线光纤尾纤光模块光纤熔接机光纤终端盒/配线架光纤交接箱（144芯）光纤接续盒光纤连接示意图光纤连接实物图光纤连接实物图说明建筑群/垂直干线子系统光纤连接方式：交换机光纤模块A ─光纤跳线─耦合器─尾纤─室外光缆─尾纤─耦合器─光纤跳线─交换机光纤模块B注意：每根光纤跳线、尾纤均为一芯光纤。
