综合布线系统常用材料共47页

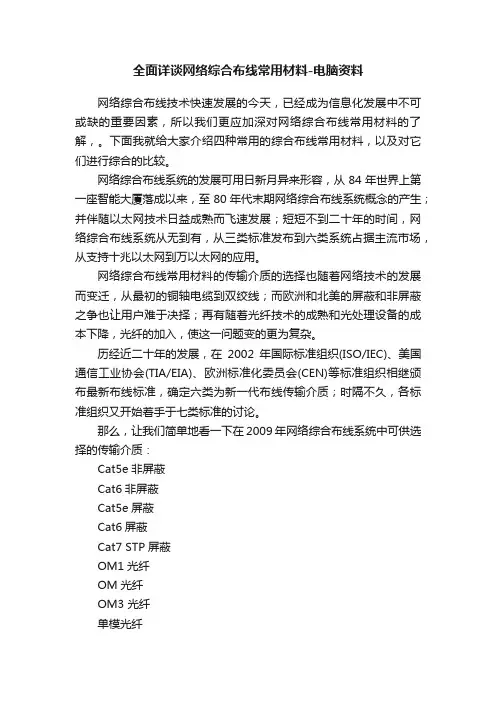

全面详谈网络综合布线常用材料-电脑资料网络综合布线技术快速发展的今天，已经成为信息化发展中不可或缺的重要因素，所以我们更应加深对网络综合布线常用材料的了解，。

下面我就给大家介绍四种常用的综合布线常用材料，以及对它们进行综合的比较。

网络综合布线系统的发展可用日新月异来形容，从84年世界上第一座智能大厦落成以来，至80年代末期网络综合布线系统概念的产生；并伴随以太网技术日益成熟而飞速发展；短短不到二十年的时间，网络综合布线系统从无到有，从三类标准发布到六类系统占据主流市场，从支持十兆以太网到万以太网的应用。

网络综合布线常用材料的传输介质的选择也随着网络技术的发展而变迁，从最初的铜轴电缆到双绞线；而欧洲和北美的屏蔽和非屏蔽之争也让用户难于决择；再有随着光纤技术的成熟和光处理设备的成本下降，光纤的加入，使这一问题变的更为复杂。

历经近二十年的发展，在2002年国际标准组织(ISO/IEC)、美国通信工业协会(TIA/EIA)、欧洲标准化委员会(CEN)等标准组织相继颁布最新布线标准，确定六类为新一代布线传输介质；时隔不久，各标准组织又开始着手于七类标准的讨论。

那么，让我们简单地看一下在2009年网络综合布线系统中可供选择的传输介质：Cat5e非屏蔽Cat6非屏蔽Cat5e屏蔽Cat6屏蔽Cat7 STP屏蔽OM1光纤OM光纤OM3 光纤单模光纤从以上几种传输介质来看，在网络综合布线常用材料的应用中，可综合为四种基本选择：(一)是超五类布线，可支持百兆和千兆以太网；(二)是六类布线，可支持千兆和万兆以太网；(三)是七类布线，可支持万兆以太网及未来40G或100G以太网；(四)是光纤布线，理论带宽为10T，被认为是网络综合布线常用材料中终极的传输介质。

面对上述四种基本布线，大多数人都会主干采用光纤；但在其它子系统的选择上，却会出现比较大的分歧。

在过去的2008年里，布线市场主要安装的是超五类布线，占据市场份额的50%以上，而六类布线仅占市场份额的30%多，其它光纤和七类等布线约占10%左右。

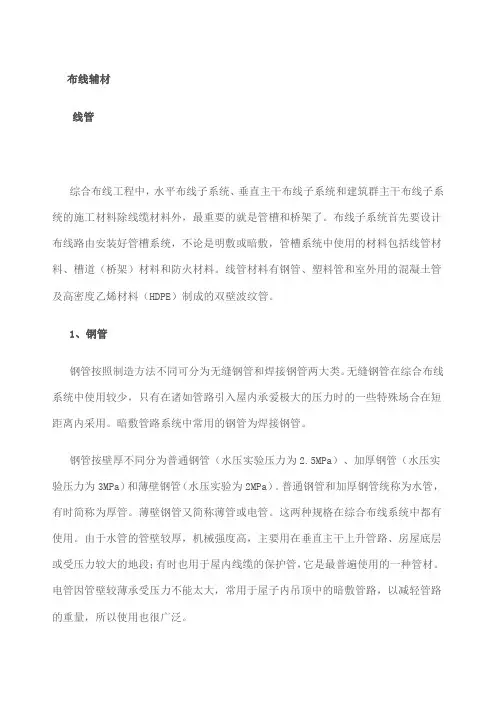

布线辅材线管综合布线工程中，水平布线子系统、垂直主干布线子系统和建筑群主干布线子系统的施工材料除线缆材料外，最重要的就是管槽和桥架了。

布线子系统首先要设计布线路由安装好管槽系统，不论是明敷或暗敷，管槽系统中使用的材料包括线管材料、槽道（桥架）材料和防火材料。

线管材料有钢管、塑料管和室外用的混凝土管及高密度乙烯材料（HDPE）制成的双壁波纹管。

1、钢管钢管按照制造方法不同可分为无缝钢管和焊接钢管两大类。

无缝钢管在综合布线系统中使用较少，只有在诸如管路引入屋内承爱极大的压力时的一些特殊场合在短距离内采用。

暗敷管路系统中常用的钢管为焊接钢管。

钢管按壁厚不同分为普通钢管（水压实验压力为2.5MPa）、加厚钢管（水压实验压力为3MPa）和薄壁钢管（水压实验为2MPa）。

普通钢管和加厚钢管统称为水管，有时简称为厚管。

薄壁钢管又简称薄管或电管。

这两种规格在综合布线系统中都有使用。

由于水管的管壁较厚，机械强度高，主要用在垂直主干上升管路、房屋底层或受压力较大的地段；有时也用于屋内线缆的保护管，它是最普遍使用的一种管材。

电管因管壁较薄承受压力不能太大，常用于屋子内吊顶中的暗敷管路，以减轻管路的重量，所以使用也很广泛。

钢管具有机械强度高、密封性能好、抗弯、抗压和抗拉能力强等特点，尤其是有屏蔽电磁干扰的作用，管材可根据现场需要任意截锯拗弯，安装施工方便。

但它存在管材重、价格高且易锈蚀等缺点，所以在综合布线中的一些特别场合需要用塑料管来代替。

钢管的规格有多种，以外径m m为单位：工程施工中常用的金属管有：D 1 6、D 2 0、D 2 5、D 3 2、D 4 0、D 5 0、D 6 3、D 2 5、D 11 0等规格。

在金属管内穿线比线槽布线难度更大一些，在选择金属管时要注意管径选择大一点，一般管内填充物占3 0％左右，以便于穿线。

金属管还有一种是软管(俗称蛇皮管)，供弯曲的地方使用。

2、塑料管塑料管是由树脂、稳定剂、润滑剂及填加剂配制挤塑成型。

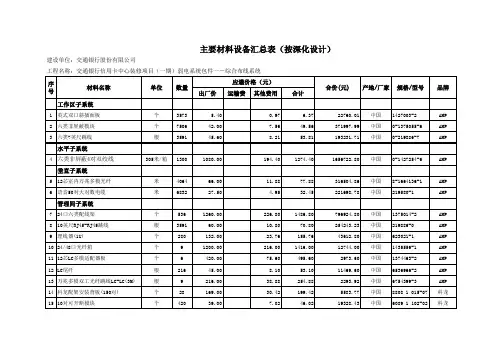

主要材料设备汇总表（按深化设计）建设单位：交通银行股份有限公司
工程名称：交通银行信用卡中心装修项目（一期）弱电系统包件一－综合布线系统
主要材料设备汇总表（按深化设计）建设单位：交通银行股份有限公司
工程名称：交通银行信用卡中心装修项目（一期）弱电系统包件一－综合布线系统
主要材料设备汇总表（按深化设计）建设单位：交通银行股份有限公司
工程名称：交通银行信用卡中心装修项目（一期）弱电系统包件一－综合布线系统
应邀人：（盖章）
法定代表人或委托代理人：（签字、印章）
日期： 2007年11月18日。
