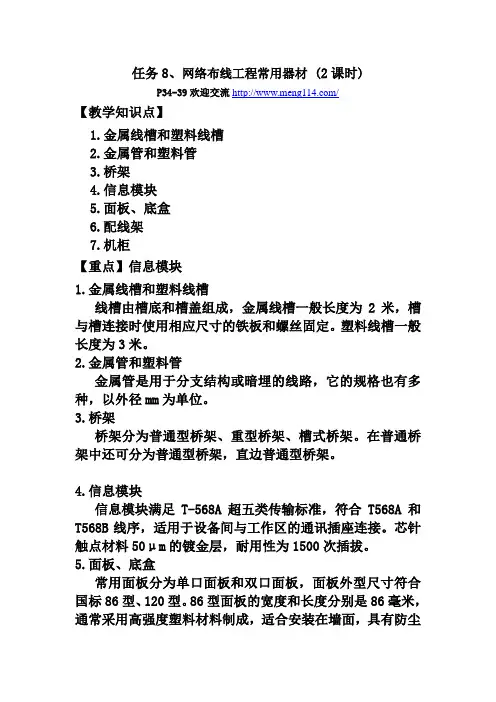

任务8、网络布线工程常用器材 (2课时)P34-39欢迎交流/【教学知识点】1.金属线槽和塑料线槽2.金属管和塑料管3.桥架4.信息模块5.面板、底盒6.配线架7.机柜【重点】信息模块1.金属线槽和塑料线槽线槽由槽底和槽盖组成,金属线槽一般长度为2米,槽与槽连接时使用相应尺寸的铁板和螺丝固定。
塑料线槽一般长度为3米。
2.金属管和塑料管金属管是用于分支结构或暗埋的线路,它的规格也有多种,以外径mm为单位。
3.桥架桥架分为普通型桥架、重型桥架、槽式桥架。
在普通桥架中还可分为普通型桥架,直边普通型桥架。
4.信息模块信息模块满足T-568A超五类传输标准,符合T568A和T568B线序,适用于设备间与工作区的通讯插座连接。
芯针触点材料50μm的镀金层,耐用性为1500次插拔。
5.面板、底盒常用面板分为单口面板和双口面板,面板外型尺寸符合国标86型、120型。
86型面板的宽度和长度分别是86毫米,通常采用高强度塑料材料制成,适合安装在墙面,具有防尘功能。
6.配线架配线架是实现垂直干线和水平布线两个子系统交叉连接的枢纽,一般放置在管理区和设备间的机柜中。
7.机柜机柜是存放设备和线缆交接的地方。
机柜以U为单元区分(1U=44.45mm)标准的机柜为:宽度19in,宽度为600mm,一般情况下:服务器机柜的深≥800 mm,而网络机柜的深≤800 mm。
【配套习题】1.在综合布线系统中,主要使用线槽有哪几种情况?金属线槽和塑料线槽2.在综合布线系统中,与PVC线槽配套使用的附件有哪些?与PVC槽配套的附件有:阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。
