综合布线系统常用材料共49页文档

2.2.1双绞线的分类及适用
双绞线作为一种价格低廉、性能优良的传输介质，在综 合布线系统中被广泛应用于水平布线。双绞线价格低廉、连接 可靠、维护简单，可用于数据传输，还可以用于语音和多媒体 传输。
1.双绞线
双绞线是网络综合布线施工中最常用的一种传输介质。 它采用了一对互相绝缘的金属导线互相绞合的方式来抵御一 部分外界电磁波干扰。把两根绝缘的铜导线按一定密度互相 绞在一起，可以降低信号干扰的程度，每一根导线在传输中 辐射的电波会被另一根线上发出的电波抵消，双绞线的名字 也是由此而来。
2.3.1 光纤
多模光钎（Multi Mode Fiber，MMF）：多模光钎的芯线 粗，直径大约为15μm~50μm，在给定的工作波长上,能以多个 模式同时传输的光纤。多模光纤与单模光纤相比,多模光纤的 传输性能较差。常采用发光二极管LED为光源。
2.3.1 光纤
单模光纤 多模光纤
2.3.1 光纤
2.3.2 光纤连接器
SC型连接器
LC型连接器
ST型连接器 MT-RJ型连接器
2.3.2 光纤连接器
MC型连接器
VF-45型连接器
☞ 其他布线材料
综合布线系统的传输介质主要是双绞线、同轴电缆和 光钎，可支持语音、数据、传感信号和图像信息的传输。此外， 组成一个网络传输通道系统还必须有其他布线设备部件的配合， 在综合布线系统的设计和实施过程中，主要会用到配线架、信 息插座、跳线、机柜、机架、线槽和管道等。
二类线：CAT-2：目前未被TIA/EIA承认。以往常用在 4 Mbit/s 的令牌环网络。最 高频率带宽1MHz。
三类线：CAT-3：目前以TIA/EIA-568-B所界定及承认。采用RJ形式的连接器，曾经 常用在10Mbps以太网络。能提供16MHz的带宽，已淡出市场。

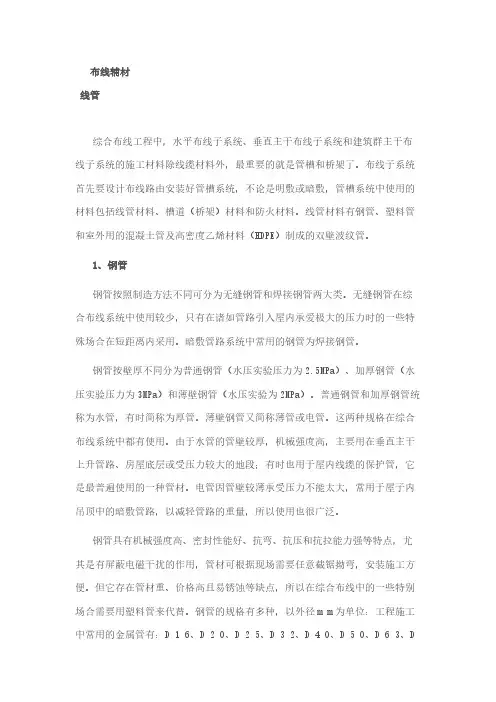

（1）聚氯乙烯管材（PVC- U 管）。是综合布线工程中使用最多的一种塑料 管，管长通常为 4 米、5.5 米或 6 米，PVC 管具有优异的耐酸、耐碱、耐腐蚀性 ，耐外压强度、耐冲击强度等都非常高，具有优异的电气绝缘性能，适用于各 种条件下的电线、电缆的保护套管配管工程。图 3-1 是 U-PVC 管及管件。图 32 是方便检修的连接管件。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

、金属膨胀 栓等小材料。
图4-39 电工工具箱及工具
2．线盘
用于长距离旳电源线盘接电，线盘
长度有20米、30米、50米等型号。
图4-40电源线盘
3．充电起子
充电起子，既可当螺丝刀又能用作
电钻，特殊情况下以充电电池作为动力
电源。
配合各式通用旳六角工具头能够拆卸
材，分为6类、超5类、3类，且有屏蔽和非 屏蔽之分。信息模块如图3-13所示。
图3-13 信模块
信息模块满足T-568A超五类传播原则， 符合T568A和T568B线序，合用于设备间与 工作区旳通讯插座连接。
3.2.6 面板、底盒
1．面板
常用面板分为单口面板和双口面板，面板 外型尺寸符合国标86型、120型。
管槽系统旳安装质量，一般取决于技
术，也取决于施工工具，掌握这些工具 旳使用是确保工程质量旳条件之一。
2.1电工与电动工具
1．电工工具箱
布线施工中必备旳工具,一般涉及有: 钢丝钳、尖嘴钳、斜口钳、剥线钳、一 字螺丝批、十字螺丝批、测电笔、电工 刀、电工胶带、活扳手、呆扳手、卷尺、 铁锤、凿子、斜口凿、钢锉、钢锯、电 工皮带、工作手套等。
现已广泛应用于安放布线配线设备、
计算机网络设备、通信设备、系统控制
设备等。一般将内宽为19英寸旳机柜称
为原则机柜。
原则机柜构造简洁，主要涉及基本
框架、内部支撑系统、布线系统和散热
通风系统。19英寸原则机柜外型有宽度、
高度、深度3个参数。
机柜旳物理宽度常见旳产品为
600mm和800mm两种，高度一般为0.7～
（5）桥架装置应有可靠接地。长距离 旳电缆桥架每隔30-50米接地一次。
（6）桥架在室外安装时应有其顶层加 装保护罩，预防日晒雨淋。

检查项目
1
节距
2
绞向
单根导线直流电 3
阻
指标 白蓝白桔 白绿白棕
Z向（右向）
≤93Ω
绞对前后电阻不 4
平衡
≤2%
5
耐高压
2Kv直流，3秒，无击穿
检查方法
直尺测量
目测
电阻表
(大电阻值-小电阻值)/
(大电阻值+小电阻值)×100%
高压发生器
西亚斯国际学院
双绞线的分类 按照有无屏蔽层，双绞线分为屏蔽双绞线 (Shielded Twisted Pair，STP)与非屏蔽双绞 线(Unshielded Twisted Pair，UTP) 。 按照线径粗细，双绞线常见的有5类线，超5类线 和6类线，以及最新的7类线，如图3-2所示。
图3-3 屏蔽双绞电缆（STP）
图3-4 屏蔽双绞电缆（FTP）
西亚斯国际学院
五类双绞线缆 五类线（CAT5）：该类电缆外套一种高质量的绝缘材料， 线缆最高频率带宽为100MHz，最高传输率为100Mbps， 用于语音传输和最高传输速率为100Mbps的数据传输，主 要用于100BASE-T和1000BASE-T网络，最大网段长为 100m，采用RJ形式的连接器。在双绞线电缆内，不同线 对具有不同的绞距长度。
熟悉同轴电缆和常用的综合布现工具
西亚斯国际学院
实验室器材
综合布线工程设计中，离不开电缆和光缆等各种传输介质和 连接器件，在施工安装中离不开工具和各种器材。因此本单 元将学习和掌握图4-1所示这些传输介质、连接器件、器材和 常用工具等知识和使用方法，为后续综合布线工程的设计和 施工做好技术准备。
西亚斯国际学院
大对数双绞线缆
大对数电缆，即大对数干线电缆，多充当主干线 电 缆 。 大 对 数 电 缆 一 般 为 25 线 对 （ 或 50 对 、 100对等）成束的电缆结构，在外观上看，是直 径更大的单根电缆。物理结构如图3-5所示。

3.1.3 电缆电线规格
• 铜电缆的直径通常用AWG（American Wire Gauge）单位来衡量。AWG数越小，电线直径却越 大。直径越大的电线越有用，它们具有更大的物理 强度和更小的电阻。 • 双绞线的绝缘铜导线线芯大小有22、24和26等 规格，常用的5类和超5类非屏蔽双绞线是24AWG ，直径约为0.51mm。
3.2.1 同轴电缆的结构
• 同轴电缆由两个导体组成，其结构是一个外部圆 柱形空心导体围裹着一个内部导体。同轴电缆的组 成由里向外依次是：导体、绝缘层、屏蔽层和护套.
3.2.2 同轴电缆的类型
（1）RG6/RG-59同轴电缆。RG6/RG-59电缆用于视 频、CATV和私人安全视频监视网络。特性阻抗为75； RG6是支持住宅区CATV系统的主要传输介质。 （2）RG-8或RG-11同轴电缆。即通常所说的粗缆，特 性阻抗为50。可组成粗缆以太网，即10Base-5以太网。 （3）RG-58/U或RG-58C/U同轴电缆。即通常所说的 细缆，特性阻抗为50。可组成细缆以太网，即10Base-2以 太网。 （4）RG-62同轴电缆。特性阻抗为93。
线对
线对1 线对2 线对3 线对4 线对5 线对6
颜色编码 白/蓝条 蓝/白条 白/橙条 橙/白条 白/绿条 绿/白条 白/棕条 棕白条 白/蓝灰条 蓝灰/白条 红/蓝条 蓝/红条 红/橙条 橙/红条 红/绿条 绿/红条 红/棕条 棕/红条 红/蓝灰条 蓝灰/红条
线对
线对11 线对12 线对13 线对14 线对15 线对16
3.1.1 双绞线概述
• 双绞线(TP: Twisted Pair wire)作为一种价格低 廉、性能优良的传输介质，在综合布线系统中 被广泛应用于水平布线。双绞线价格低廉、连 接可靠、维护简单，可用于数据传输，还可以 用于语音和多媒体传输。

2.1.2 双绞线电缆
4．大对数电缆
大对数电缆中常见的有25线对、50线对和100线对电缆。
(1) 三类25对非屏蔽双绞线
适用于副主干线路，可传输25路视频或其他信号；
(2) 三类50对非屏蔽双绞线
适用于设备间与设备间的主干连接，可传输50路视频或其他信号；
(3) 三类100对非屏蔽双绞线
适用于副主干线系统及开放式办公室，可传输100路视频或其他信号;
五类4线对26AWG屏蔽双绞电缆软线的铜线芯直径为 0.01590 英寸，即0.404毫米，内有一根26AWG TPC漏电线 组成,传输频率达100MHz。
2.1.3 常用双绞线电缆
5. 超五类双绞电缆
超五类双绞电缆具有以下4个优点： （1）提供了比较坚实的网络基础，使迁移和更新网络技术变得更加 方便。 （2）它能够满足大多数应用的要求，并且还满足低串扰总和的要求。 （3）它为将来网络的高速传输提供了解决方案。 （4）它有充足的性能余量，使得安装和测试更加方便。
6. 六类双绞线电缆
六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz 或更高。六类双绞线在外形和结构上与五类或超五类双绞线都有一 定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置 于十字骨架的四个凹槽内，而且电缆的直径也更粗,相互缠绕更密。
2.1.3 常用双绞线电缆
7．电缆标志
（5）抗干扰性
同轴电缆的抗干扰性能强，原因是同轴电缆的外层网状金属导体 对环境的电磁干扰和本身的电磁辐射起到了良好的屏蔽作用。
2.1.2 双绞线电缆
双绞线（TP）由两根具有绝缘保护的铜导线组成， 把两根绝缘铜导线按一定的密度互相扭绞在一起， 每一根导线在导电传输中辐射出的电磁波会被另一 根导线上辐射出的电磁波所抵消，从而减少信号辐 射影响的程度。

• 配线架主要是用在局端对前端信息点进行管理的模块化设备。前端的信息电线缆 （超5类或者6类线）进入设备间后首先进入配线架，将线打在配线架的模块上， 然后用跳线（RJ45接口）连接配线架与交换机。总体来说，配线架是用来管理的 设备，比如说如果没有配线架，前端的信息点直接接入到交换机上，那么如果线 缆一旦出现问题，就面临要重新布线。此外，管理上也比较混乱，多次插拔可能 引起交换机端口的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来 实现较好的管理。
图7-19 光纤连接器
图7-20 光纤适配器
• 4．光纤安装施工工艺
• 光缆的敷设分为管道、架空和直埋三种。
• （1）管道
• 在城市中常采用的方式，一般在城市的街道上敷设，由于街道往往有拐弯与起伏，一般在转弯处设立一个人 孔，以利于光缆的牵引，每段光缆长1km~2km，在两段光缆间的人孔完成接续，在接续的人孔里，光缆需预 留8-10m，挂在人孔壁上。
五、双绞线缆
• 双绞线是网络综合布线施工中最常用的一种传输介质。它采用了一对 互相绝缘的金属导线相互绞合的方式来抵御一部分外界电磁波干扰。 双绞线价格低廉、连接可靠、维护简单，可用于数据传输，还可以用 于语音和多媒体传输。双绞线可分为屏蔽双绞线和非屏蔽双绞线，如 图7-22所示。
非屏蔽4对对绞线缆UTP
• （2）按照对应颜色拆开25对双绞线，将25对单绞线分别拆开相同长度 ，将每根线轻轻拉直，将线依照颜色排好线序(白、红、黑、黄、紫)。
• （3）对大对数电缆进行端接，把25对双绞线放到线架中，然后把双绞 线从左到右按颜色顺序排列。排完后，把模块分别打上去，然后把多 余的线头用剪刀剪掉，最后完成大对数电缆的排列与端接。
• 跳线的制作包括下料、剥线、排序、捋线、剪齐、推入、压线、测试 和标识等几个过程。

2．常用的双绞电缆
（1）5类4对非屏蔽双绞线
它是美国线规为24的实芯裸铜导体，以氟化乙丙 烯做绝缘材料，传输频率达100MHz，其导线组成及物 理结构如图2.11所示。
撕剥线：外皮下面
导线
线对 1 2 3 4
色码 白蓝、蓝 白橙、橙 白绿、绿 白棕、棕
二、常用双绞线电缆
1．双绞电缆的规格型号
• 第一类：最高传输频率达到1MHz，主要用于传输语音（一类标 准主要用于八十年代初之前的电话线缆），不用于数据传输。
• 第二类：传输频率达到1MHz，用于语音传输和最高传输速率 4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的 令牌网。
• 第三类：:指目前在ANSI和EIA/TIA568标准中指定的电缆。该电 缆的传输频率为16MHz，用于语音传输及最高传输速率为 10Mbps的数据传输，主要用于10Base-T。
①建筑群配线架（CD） ② 建筑物配线架（BD） ③楼层配线架（FD）
2.2 双绞线电缆
一、双绞线电缆构成 双绞线（Twisted pair，TP）是一种综合 布线工程中最常用的传输介质。双绞线 是由两根具有绝缘保护层的铜导线组成。 把两根绝缘的铜导线按一定密度互相绞 在一起，可降低信号干扰的程度，每一 根导线在传输中辐射出来的电波会被另 一根线上发出的电波抵消。
2. 综合布线工程施工工具或设备
• 用于建筑施工：可能在墙体、地板、天花板、 金属、木材或玻璃上开不同口径、不同精细 要求的孔、槽，并可能用于地线工程中的挖 掘、钻探等。
• ·用于空中作业：可能用于架空线缆、项置线 缆敷设或维护。
• ·用于切割成形器件：如金属或PVC敷线管材 的切割、成形等。
• ·用于弱电施工：电源线缆的连接、测试等。

综合布线系统常用材料要点
