计算机控制技术与系统仿真答案

1.1计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

1.2实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

1.5计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.6计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。

为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。

a.普及应用可编程序控制器b.采用集散控制系统c.研究和发展智能控制系统2.4数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道。

数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。

《自动控制系统计算机仿真》习题参考答案1-1 什么是仿真？ 它的主要优点是什么？它所遵循的基本原则是什么？答：所谓仿真，就是使用其它相似的系统来模仿真实的需要研究的系统。

计算机仿真是指以数字计算机为主要工具，编写并且运行反映真实系统运行状况的程序。

对计算机输出的信息进行分析和研究，从而对实际系统运行状态和演化规律进行综合评估与预测。

它是非常重要的设计自动控制系统或者评价系统性能和功能的一种技术手段。

仿真的主要优点是：方便快捷、成本低廉、工作效率和计算精度都很高。

它所遵循的基本原则是相似性原理。

1-2 你认为计算机仿真的发展方向是什么？答：向模型更加准确的方向发展，向虚拟现实技术，以及高技术智能化、一体化方向发展。

向更加广阔的时空发展。

1-3 计算机数字仿真包括哪些要素？它们的关系如何？答：计算机仿真的三要素是：系统——研究的对象、模型——系统的抽象、计算机——仿真的工具和手段。

它们的关系是相互依存。

2-1 控制算法的步长应该如何选择？答：控制算法步长的选择应该恰当。

如果步长太小，就会增加迭代次数，增加计算量；如果步长太大，计算误差将显著增加，甚至造成计算结果失真。

2-2 通常控制系统的建模有哪几种方法？答：1）机理建模法；2）实验建模法；3）综合建模法。

2-3 用欧拉法求以下系统的输出响应()y t 在0≤t ≤1上，0.1h =时的数值解。

0yy += ， (0)0.8y = 解：输入以下语句 绘制的曲线图2-4 用二阶龙格-库塔法对2-3题求数值解，并且比较两种方法的结果。

解：输入以下语句绘制的曲线图经过比较两种方法的结果，发现它们几乎没有什么差别。

3-1 编写两个m文件，分别使用for和while循环语句计算20031kk=∑。

解：第1个m文件，第2个m文件运行结果都是3-2 求解以下线性代数方程：123102211313121xxx⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦解：输入语句计算结果3-3 已知矩阵013=121542⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦A，218=414332⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦B试分别求出A阵和B阵的秩、转置、行列式、逆矩阵以及特征值。

第一章绪论1.什么是计算机控制系统？它主要有哪几部分组成？各部分的作用是什么？计算机控制系统是利用计算机（包括其他多种控制器）来实现生产过程或运动对象自动控制的系统。

计算机控制系统主要由控制系统和被控生产过程对象两大部分组成。

控制系统又包括硬件和所匹配的软件。

2.简述计算机控制系统的控制过程。

实时数据采集：利用检测、变送装置，实时地对被控制量的瞬时值进行采集和输入。

实时控制决策：对采集、输入的数据进行比较、分析和处理，并按照预定的控制策略（算法）进行运算，产生决策信号。

实时控制输出：根据决策信号实时控制执行机构，实现对被控制对象的控制任务。

3.计算机控制系统的典型形式有几种？各有什么特点？(1)操作指导控制系统QICS:优点:结构简单、控制灵活和安全。

缺点:由人工控制,速度受到限制，不能控制对象。

(2)直接数字控制系统DDCS：优点:实时性好、可靠性高和适应性强。

(3)监督控制系统SCCS：优点：生产过程始终处于最有工况。

(4)集散控制系统:优点:分散控制、集中操作、分级管理、分而自治和综合协调。

(5)现场总线控制系统:优点:与DOS相比降低了成本,提高了可靠性。

(6)计算机集成制造系统4.试列举计算机控制系统的最新发展趋势，说明研究计算机控制系统的重要性。

大规模及超大规模集成电路的发展，提高了计算机的可靠性和性价比，从而使计算机控制系统的应用也越来越广泛，并逐渐向智能化、网络化和集成化的方向发展。

5.略6.略第三章硬件设计基础1.请说出计算机控制系统常用的主控制器有哪些？各有什么特点？在计算机控制系统中，常用主控制器包括：工业控制计算机（IPC）、可编程序控制器（PLC）、智能工业调节器、数字信号处理器（DSP）、单片机（MCU)、ARM处理器等。

IPC:性能可靠、软件丰富、价格低廉。

PLC:可靠性高，抗干扰嫩力强，硬件配套齐全，功能完善，易学易用：系统的设计、安装、调试工作量小，维护方便，容易改造；体积小，重量轻，能耗低。

控制系统计算机仿真课后答案参考答案说明:1( 对于可以用文字或数字给出的情况，直接给出参考答案。

2( 对于难以用文字或数字给出的情况，将提供MATLAB程序或Simulink模型。

第 1 章1.1 系统是被研究的对象，模型是对系统的描述，仿真是通过模型研究系统的一种工具或手段。

1.2 数学仿真的基本工具是数字计算机，因此也称为计算机仿真或数字仿真。

将数学模型通过一定的方式转变成能在计算机上实现和运行的数学模型，称之为仿真模型。

1.3 因为仿真是在模型上做试验，是一种广义的试验。

因此，仿真基本上是一种通过试验来研究系统的综合试验技术，具有一般试验的性质。

而进行试验研究通常是需要进行试验设计。

1.4 解析法又称为分析法，它是应用数学推导、演绎去求解数学模型的方法。

仿真法是通过在模型上进行一系列试验来研究问题的方法。

利用解析法求解模型可以得出对问题的一般性答案，而仿真法的每一次运行则只能给出在特定条件下的数值解。

，解析法常常是围绕着使问题易于求解，而不是使研究方法更适合于问题，常常因为存在诸多困难而不能适用。

从原则上讲，仿真法对系统数学模型的形式及复杂程度没有限制，是广泛适用的，但当模型的复杂程度增大时，试验次数就会迅速增加，从而影响使用效率。

1.5 仿真可以应用于系统分析、系统设计、理论验证和训练仿真器等方面。

1.6,8,20,71，，，，,,,,，x,100x，0u,,,, ,,,,0100，，，，y,,,002x注:本题答案是用MATLAB中tf2ss()函数给出的，是所谓“第二能控标准型”(下同)。

11.7,3,3,11，，，，,,,,，x,100x，0u,,,, ,,,,0100，，，，y,,,013x1.82s，3s，3G(s), 32s，4s，5s，21.91.368,0.36801，，，，,,,,x(k，1),100x(k)，0u(k),,,, ,,,,0100，，，，y(k),,,00.3680.264x(k)1.10 仿真模型见praxis1_10_1.mdl;MATLAB程序见praxis1_10_2.m。

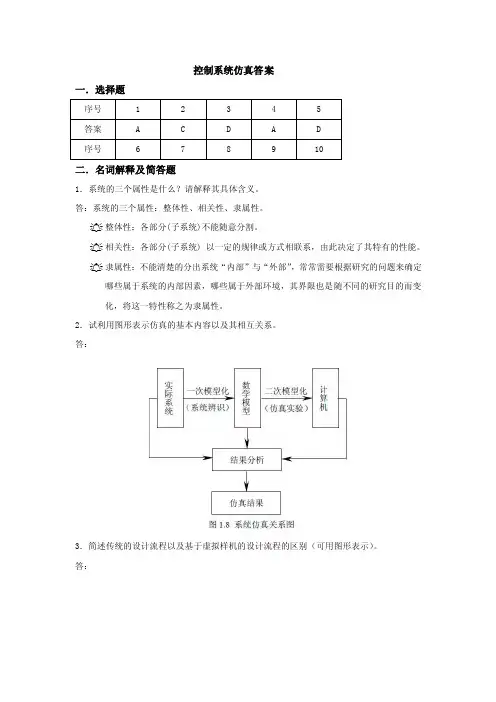

控制系统仿真答案一．选择题二．名词解释及简答题1．系统的三个属性是什么？请解释其具体含义。

答：系统的三个属性：整体性、相关性、隶属性。

整体性：各部分(子系统)不能随意分割。

相关性：各部分(子系统) 以一定的规律或方式相联系，由此决定了其特有的性能。

隶属性：不能清楚的分出系统“内部”与“外部”，常常需要根据研究的问题来确定哪些属于系统的内部因素，哪些属于外部环境，其界限也是随不同的研究目的而变化，将这一特性称之为隶属性。

2．试利用图形表示仿真的基本内容以及其相互关系。

答：3．简述传统的设计流程以及基于虚拟样机的设计流程的区别（可用图形表示）。

答：三．判断题，正确的在括号内打“√”，错误的打“╳”，并改正错误结论重新阐述。

1．（√）为了限制所研究问题涉及的范围，一般用系统边界把被研究的系统与系统环境区分开来。

2．（╳）模型按数学模型的形式分为：物理仿真、数学仿真、数学－物理混合仿真或半实物仿真。

改1：按模型的性质分为：物理仿真、数学仿真、数学－物理混合仿真或半实物仿真。

改2：按数学模型的形式分为：连续系统仿真、离散事件系统仿真、离散—连续系统仿真。

3．（√）series函数可以将两个系统按串联方式连接，它即适合于连续时间系统，也适合于离散时间系统。

4．（√）S-函数为Simulink的“系统”函数，它是能够响应Simulink求解器命令的函数，采用非图形化的方法实现一个动态系统。

5．（╳）Matlab在执行运算符的优先级的时候，逻辑运算符“<”的优先级要高于矩阵乘法运算“*”的优先级。

改：Matlab在执行运算符的优先级的时候，逻辑运算符“<”的优先级要低于矩阵乘法运算“*”的优先级。

四、2、main(){float x,money;Scanf(“%f/n”,&x);If(x<50) then money=2.5*xElse if(x>=50 and x<100)Else if (x>=100)Then money=2.5*x*(1-0.2) ;Printf(“money=%f”,money);}五．综合题1．编程实现以下图形绘制。

第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。

答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。

1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。

2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。

3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。

2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。

（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。

3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。

缺点：由人工控制，速度受到限制，不能控制对象。

（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。

（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。

（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。

附加：计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。

为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。

《自动控制系统计算机仿真》习题参考答案1-1 什么是仿真？ 它的主要优点是什么？它所遵循的基本原则是什么？答：所谓仿真，就是使用其它相似的系统来模仿真实的需要研究的系统。

计算机仿真是指以数字计算机为主要工具，编写并且运行反映真实系统运行状况的程序。

对计算机输出的信息进行分析和研究，从而对实际系统运行状态和演化规律进行综合评估与预测。

它是非常重要的设计自动控制系统或者评价系统性能和功能的一种技术手段。

仿真的主要优点是：方便快捷、成本低廉、工作效率和计算精度都很高。

它所遵循的基本原则是相似性原理。

1-2 你认为计算机仿真的发展方向是什么？答：向模型更加准确的方向发展，向虚拟现实技术，以及高技术智能化、一体化方向发展。

向更加广阔的时空发展。

1-3 计算机数字仿真包括哪些要素？它们的关系如何？答：计算机仿真的三要素是：系统——研究的对象、模型——系统的抽象、计算机——仿真的工具和手段。

它们的关系是相互依存。

2-1 控制算法的步长应该如何选择？答：控制算法步长的选择应该恰当。

如果步长太小，就会增加迭代次数，增加计算量；如果步长太大，计算误差将显著增加，甚至造成计算结果失真。

2-2 通常控制系统的建模有哪几种方法？答：1）机理建模法；2）实验建模法；3）综合建模法。

2-3 用欧拉法求以下系统的输出响应()y t 在0≤t ≤1上，0.1h =时的数值解。

0y y +=， (0)0.8y =解：输入以下语句 绘制的曲线图2-4 用二阶龙格-库塔法对2-3题求数值解，并且比较两种方法的结果。

解：输入以下语句绘制的曲线图经过比较两种方法的结果，发现它们几乎没有什么差别。

3-1 编写两个m文件，分别使用for和while循环语句计算20031kk=∑。

解：第1个m文件，第2个m文件运行结果都是3-2 求解以下线性代数方程：123102211313121xxx⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦解：输入语句计算结果3-3 已知矩阵013=121542⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦A，218=414332⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦B试分别求出A阵和B阵的秩、转置、行列式、逆矩阵以及特征值。

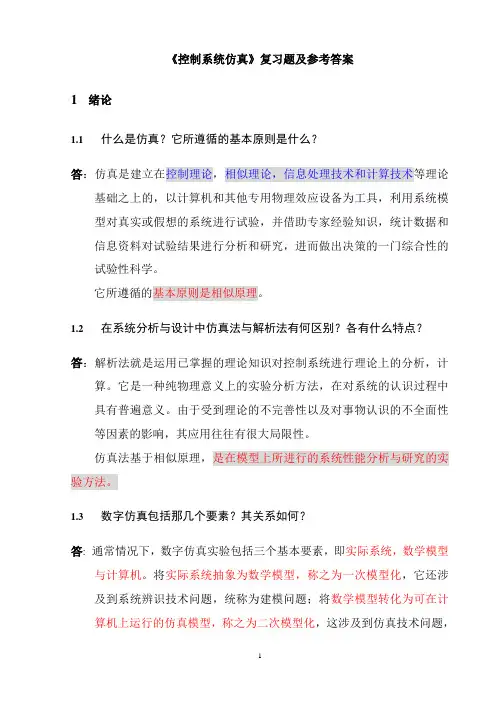

《控制系统仿真》复习题及参考答案1绪论1.1什么是仿真？它所遵循的基本原则是什么？答：仿真是建立在控制理论，相似理论，信息处理技术和计算技术等理论基础之上的，以计算机和其他专用物理效应设备为工具，利用系统模型对真实或假想的系统进行试验，并借助专家经验知识，统计数据和信息资料对试验结果进行分析和研究，进而做出决策的一门综合性的试验性科学。

它所遵循的基本原则是相似原理。

1.2在系统分析与设计中仿真法与解析法有何区别？各有什么特点？答：解析法就是运用已掌握的理论知识对控制系统进行理论上的分析，计算。

它是一种纯物理意义上的实验分析方法，在对系统的认识过程中具有普遍意义。

由于受到理论的不完善性以及对事物认识的不全面性等因素的影响，其应用往往有很大局限性。

仿真法基于相似原理，是在模型上所进行的系统性能分析与研究的实验方法。

1.3数字仿真包括那几个要素？其关系如何？答: 通常情况下，数字仿真实验包括三个基本要素，即实际系统，数学模型与计算机。

将实际系统抽象为数学模型，称之为一次模型化，它还涉及到系统辨识技术问题，统称为建模问题；将数学模型转化为可在计算机上运行的仿真模型，称之为二次模型化，这涉及到仿真技术问题，统称为仿真实验。

虽然两者有十分密切的联系，但仍有区别。

系统建模或系统辨识是研究实际系统与数学模型之间的关系，而系统仿真技术则是研究系统数学模型与计算机之间的关系。

结果分析建立仿真模型图1.1 计算机仿真三要素关系图1.4为什么说模拟仿真较数字仿真精度低？其优点如何？。

答：由于受到电路元件精度的制约和容易受到外界的干扰，模拟仿真较数字仿真精度低但模拟仿真具有如下优点：（1）描述连续的物理系统的动态过程比较自然和逼真。

（2）仿真速度极快，失真小，结果可信度高。

（3）能快速求解微分方程。

模拟计算机运行时各运算器是并行工作的，模拟机的解题速度与原系统的复杂程度无关。

（4）可以灵活设置仿真试验的时间标尺，既可以进行实时仿真，也可以进行非实时仿真。

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：1实时数据采集：对被控量的瞬时值进行检测,并输入给计算机;2实时决策：对采集到的表征被控参数的状态量进行分析,并按已定的控制规律,决定下一步的控制过程;3实时控制：根据决策,适时地对执行机构发出控制信号,完成控制任务;2.实时、在线方式和离线方式的含义是什么1实时：所谓“实时”,是指信号的输入、计算和输出都是在一定时间范围内完成的,即计算机对输入信息以足够快的速度进行处理,并在一定的时间内作出反应并进行控制,超出了这个时间就会失去控制时机,控制也就失去了意义;2“在线”方式：在计算机控制系统中,如果生产过程设备直接与计算机连接,生产过程直接受计算机的控制,就叫做“联机”方式或“在线”方式;3“离线”方式：若生产过程设备不直接与计算机相连接,其工作不直接受计算机的控制,而是通过中间记录介质,靠人进行联系并作相应操作的方式,则叫做“脱机”方式或“离线”方式;3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么由四部分组成;图微机控制系统组成框图1主机：这是微型计算机控制系统的核心,通过接口它可以向系统的各个部分发出各种命令,同时对被控对象的被控参数进行实时检测及处理;主机的主要功能是控制整个生产过程,按控制规律进行各种控制运算如调节规律运算、最优化计算等和操作,根据运算结果作出控制决策；对生产过程进行监督,使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告,打印制表等等;2输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带;过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码;过程输出通道把微机输出的控制命令和数据,转换成可以对生产对象进行控制的信号;过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道;3外部设备：这是实现微机和外界进行信息交换的设备,简称外设,包括人机联系设备操作台、输入输出设备磁盘驱动器、键盘、打印机、显示终端等和外存贮器磁盘;其中操作台应具备显示功能,即根据操作人员的要求,能立即显示所要求的内容；还应有按钮,完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果,即应有保护功能;4检测与执行机构a.测量变送单元：在微机控制系统中,为了收集和测量各种参数,采用了各种检测元件及变送器,其主要功能是将被检测参数的非电量转换成电量,例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号,这些信号经变送器转换成统一的计算机标准电平信号0～5V或4～20mA后,再送入微机;b.执行机构：要控制生产过程,必须有执行机构,它是微机控制系统中的重要部件,其功能是根据微机输出的控制信号,改变输出的角位移或直线位移,并通过调节机构改变被调介质的流量或能量,使生产过程符合预定的要求;例如,在温度控制系统中,微机根据温度的误差计算出相应的控制量,输出给执行机构调节阀来控制进入加热炉的煤气或油量以实现预期的温度值;常用的执行机构有电动、液动和气动等控制形式,也有的采用马达、步进电机及可控硅元件等进行控制;4.微型计算机控制系统软件有什么作用说出各部分软件的作用;软件是指能够完成各种功能的计算机程序的总和;整个计算机系统的动作,都是在软件的指挥下协调进行的,因此说软件是微机系统的中枢神经;就功能来分,软件可分为系统软件、应用软件及数据库;1系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序;对用户来说,系统软件只是作为开发应用软件的工具,是不需要自己设计的;系统软件包括：a.操作系统：即为管理程序、磁盘操作系统程序、监控程序等；b.诊断系统：指的是调节程序及故障诊断程序；c.开发系统：包括各种程序设计语言、语言处理程序编译程序、服务程序装配程序和编辑程序、模拟主系统系统模拟、仿真、移植软件、数据管理系统等；d.信息处理：指文字翻译、企业管理等;2应用软件:它是面向用户本身的程序,即指由用户根据要解决的实际问题而编写的各种程序;应用软件包括：a.过程监视程序：指巡回检测程序、数据处理程序、上下限检查及报警程序、操作面板服务程序、数字滤波及标度变换程序、判断程序、过程分析程序等；b.过程控制计算程序：指的是控制算法程序、事故处理程序和信息管理程序,其中信息管理程序包括信息生成调度、文件管理及输出、打印、显示程序等；c.公共服务程序：包括基本运算程序、函数运算程序、数码转换程序、格式编码程序;3数据库：数据库及数据库管理系统主要用于资料管理、存档和检索,相应软件设计指如何建立数据库以及如何查询、显示、调用和修改数据等;5.微型计算机控制系统的特点是什么微机控制系统与常规的自动控制系统相比,具有如下特点：a.控制规律灵活多样,改动方便b.控制精度高,抑制扰动能力强,能实现最优控制c.能够实现数据统计和工况显示,控制效率高d.控制与管理一体化,进一步提高自动化程度6.操作指导、DDC和SCC系统工作原理如何它们之间有何区别和联系1操作指导控制系统：在操作指导控制系统中,计算机的输出不直接作用于生产对象,属于开环控制结构;计算机根据数学模型、控制算法对检测到的生产过程参数进行处理,计算出各控制量应有的较合适或最优的数值,供操作员参考,这时计算机就起到了操作指导的作用;其原理框图如图所示;图操作指导控制系统原理框图2直接数字控制系统DDC系统：DDCDirect Digital Control系统就是通过检测元件对一个或多个被控参数进行巡回检测,经输入通道送给微机,微机将检测结果与设定值进行比较,再进行控制运算,然后通过输出通道控制执行机构,使系统的被控参数达到预定的要求;DDC系统是闭环系统,是微机在工业生产过程中最普遍的一种应用形式;其原理框图如图所示;图 DDC系统原理框图3计算机监督控制系统SCC系统：SCCSupervisory Computer Control系统比DDC 系统更接近生产变化的实际情况,因为在DDC系统中计算机只是代替模拟调节器进行控制,系统不能运行在最佳状态,而SCC系统不仅可以进行给定值控制,并且还可以进行顺序控制、最优控制以及自适应控制等;SCC系统的原理框图如图所示;图 SCC系统原理框图SCC是操作指导控制系统和DDC系统的综合与发展;7.计算机控制系统的发展趋势是什么大规模及超大规模集成电路的发展,提高了计算机的可靠性和性能价格比,从而使计算机控制系统的应用也越来越广泛;为更好地适应生产力的发展,扩大生产规模,以满足对计算机控制系统提出的越来越高的要求,目前计算机控制系统的发展趋势有以下几个方面;a.普及应用可编程序控制器b.采用集散控制系统c.研究和发展智能控制系统本章作业简述几类常见的计算机控制系统的特点及其应用领域;第二章输入输出过程通道习题及参考答案1.什么是过程通道过程通道有哪些分类过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道;按信息传递的方向来分,过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分,过程通道又可分为数字量过程通道和模拟量过程通道;2.数字量过程通道由哪些部分组成各部分的作用是什么数字量过程通道包括数字量输入通道和数字量输出通道;数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成;数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成;其中：输入调理电路将来自控制装置或生产过程的各种开关量,进行电平转换,将其通断状态转换成相应的高、低电平,同时还要考虑对信号进行滤波、保护、消除触点抖动,以及进行信号隔离等问题;3.简述两种硬件消抖电路的工作原理;采用积分电路的硬件消抖电路,首先利用积分电路将抖动的高频部分滤出,其次利用施密特触发器整形;采用RS触发器的硬件消抖电路,主要是利用RS触发器的保持功能实现消抖;4.简述光电耦合器的工作原理及在过程通道中的作用;光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成,如图所示;输入电流流过二极管时使其发光,照射到光敏三极管上使其导通,完成信号的光电耦合传送,它在过程通道中实现了输入和输出在电气上的完全隔离;图光电耦合器电路图5.模拟量输入通道由哪些部分组成各部分的作用是什么模拟量输入通道一般由I/V变换、多路转换器、采样保持器、A/D转换器、接口及控制逻辑电路组成;1I/V变换：提高了信号远距离传递过程中的抗干扰能力,减少了信号的衰减,为与标准化仪表和执行机构匹配提供了方便;2多路转换器：用来切换模拟电压信号的关键元件;3采样保持器：A/D转换器完成一次A/D转换总需要一定的时间;在进行A/D转换时间内,希望输入信号不再变化,以免造成转换误差;这样,就需要在A/D转换器之前加入采样保持器;4A/D转换器：模拟量输入通道的任务是将模拟量转换成数字量,能够完成这一任务的器件,称为之模/数转换器Analog/Digital Converter,简称A/D转换器或ADC;6.对理想多路开关的要求是什么理想的多路开关其开路电阻为无穷大,其接通时的导通电阻为零;此外,还希望切换速度快、噪音小、寿命长、工作可靠;7.采样保持器有什么作用试说明保持电容的大小对数据采集系统的影响;采样保持器的作用：A/D转换器完成一次A/D转换总需要一定的时间;在进行A/D 转换时间内,希望输入信号不再变化,以免造成转换误差;这样,就需要在A/D转换器之前加入采样保持器;保持电容对数据采集系统采样保持的精度有很大影响;保持电容值小,则采样状态时充电时间常数小,即保持电容充电快,输出对输入信号的跟随特性好,但在保持状态时放电时间常数也小,即保持电容放电快,故保持性能差；反之,保持电容值大,保持性能好,但跟随特性差;8.在数据采样系统中,是不是所有的输入通道都需要加采样保持器为什么不是,对于输入信号变化很慢,如温度信号；或者A/D转换时间较快,使得在A/D转换期间输入信号变化很小,在允许的A/D转换精度内,就不必再选用采样保持器;D转换器的结束信号有什么作用根据该信号在I/O控制中的连接方式,A/D转换有几种控制方式它们在接口电路和程序设计上有什么特点A/D转换器的结束信号的作用是用以判断本次AD转换是否完成;常见的A/D转换有以下几种控制方式,各自特点如下延时等待法:EOC可不和I/O口连接,程序设计时,延时大于ADC转换时间后,取数据;保持等待法:EOC与READY相连,EOC无效时,自动插入等待状态;直至EOC有效时,取数据;查询法: EOC可以和任意I/O口连接,程序设计时,反复判断EOC是否有效,直至EOC 有效时,取数据;中断响应法: EOC与外部中断相连,AD转换结束后,发中断申请,在中断服务程序中取数据;10.设被测温度变化范围为0o C~1200o C,如果要求误差不超过,应选用分辨为多少位的A/D 转换器 选择依据：124.0120012log ≈⎪⎭⎫ ⎝⎛+≥n 11.设计出8路模拟量采集系统;请画出接口电路原理图,并编写相应的8路模拟量数据采集程序;本例给出用8031、DAC0809设计的数据采集系统实例;把采样转换所得的数字量按序存于片内RAM 的30H~37H 单元中;采样完一遍后停止采集;其数据采集的初始化程序和中断服务程序如下：初始化程序：MOV R0,30H ；设立数据存储区指针MOV R2,08H ；设置8路采样计数值SETB IT0 ；设置外部中断0为边沿触发方式SETB EA ；CPU 开放中断SETB EX0 ；允许外部中断0中断MOV DPTR,FEF8H ；送入口地址并指向IN0LOOP ： MOVX DPTR,A ；启动A/D 转换,A 的值无意义HERE ： SJMP HERE ；等待中断中断服务程序：MOVX A,DPTR ；读取转换后的数字量MOV R0,A ；存入片内RAM 单元INC DPTR ；指向下一模拟通道INC R0 ；指向下一个数据存储单元DJNZ R2,INT0 ；8路未转换完,则继续CLR EA ；已转换完,则关中断CLR EX0 ；禁止外部中断0中断RETI ；中断返回INT0： MOVX DPTR,A ；再次启动A/D转换RETI ；中断返回12.模拟量输出通道由哪几部分组成各部分的作用是什么模拟量输出通道一般由接口电路、D/A转换器、功率放大和V/I变换等信号调理电路组成;1D/A转换器：模拟量输出通道的核心是数/模转换器Digital/Analog Converter,简称D/A转换器或DAC;它是指将数字量转换成模拟量的元件或装置;2V/I变换：一般情况下,D/A转换电路的输出是电压信号;在计算机控制系统中,当计算机远离现场,为了便于信号的远距离传输,减少由于传输带来的干扰和衰减,需要采用电流方式输出模拟信号;许多标准化的工业仪表或执行机构,一般是采用0～10mA或4～20mA的电流信号驱动的;因此,需要将模拟电压信号通过电压/电流V/I变换技术,转化为电流信号;13.采用DAC0832和PC总线工业控制机接口;请画出接口电路原理图,并编写产生三角波、梯形波和锯齿波的程序;设计一八路数据采集及其回放系统;要求八路数据巡回检测,存储10组数据,输数据为电压信号0-5V,检测精度<1%;CPU、AD、DA可任选;Uo第五章微机数控系统习题及参考答案1.什么是数控系统数控系统包括哪些数控系统是采用数字电子技术和计算机技术,对生产机械进行自动控制的系统,它包括顺序控制和数字程序控制两部分;2.什么是顺序控制系统它由哪几部分组成微机顺序控制方式是指以预先规定好的时间或条件为依据,按预先规定好的动作次序顺序地进行工作;一般地,把按时序或事序规定工作的自动控制称为顺序控制;它包括系统控制器、输入电路、输入接口、输出电路、输出接口、检测机构、显示与报警电路;3.微机数控系统由哪些部分组成各部分的作用是什么由五部分组成;1输入装置：一般指微机的输入设备,如键盘;其作用是输入数控系统对生产机械进行自动控制时所必需的各种外部控制信息和加工数据信息;2微机：微机是MNC系统运算和控制的核心;在系统软件指挥下,微机根据输入信息,完成数控插补器和控制器运算,并输出相应的控制和进给信号;若为闭环数控系统,则由位置检测装置输出的反馈信息也送入微机进行处理;3输出装置：一般包括输出缓冲电路、隔离电路、输出信号功率放大器、各种显示设备等;在微机控制下,输出装置一方面显示加工过程中的各有关信息,另一方面向被控生产机械输出各种有关的开关量控制信号冷却、启、停等,还向伺服机构发出进给脉冲信号等;4伺服机构：一般包括各种伺服元件和功率驱动元件;其功能是将输出装置发出的进给脉冲转换成生产机械相应部件的机械位移线位移、角位移运动;5加工机械：即数控系统的控制对象,各种机床、织机等;目前已有专门为数控装置配套设计的各种机械,如各种数控机床,它们的机械结构与普通机床有较大的区别;4.什么是逐点比较插补法直线插补计算过程和圆弧插补计算过程各有哪几个步骤逐点比较法插补运算,就是在某个坐标方向上每走一步即输出一个进给脉冲,就作一次计算,将实际进给位置的坐标与给定的轨迹进行比较,判断其偏差情况,根据偏差,再决定下一步的走向沿X轴进给,还是沿Y轴进给;逐点比较法插补的实质是以阶梯折线来逼近给定直线或圆弧曲线,最大逼近误差不超过数控系统的一个脉冲当量每走一步的距离,即步长;直线插补计算过程的步骤如下：1偏差判别：即判别上一次进给后的偏差值Fm是最大于等于零,还是小于零；2坐标进给：即根据偏差判断的结果决定进给方向,并在该方向上进给一步；3偏差计算：即计算进给后的新偏差值Fm+1,作为下一步偏差判别的依据；4终点判别：即若已到达终点,则停止插补；若未到达终点,则重复上述步骤;圆弧插补计算过程的步骤如下：1偏差判别2坐标进给3偏差计算4坐标计算5终点判别5.若加工第二象限直线OA,起点O0,0,终点A-4,6;要求：1按逐点比较法插补进行列表计算；2作出走步轨迹图,并标明进给方向和步数;解：由题意可知xe =4,ye=6,F=0,我们设置一个总的计数器Nxy,其初值应为Nxy=|6-0|+|-4-0|=10,则插补计算过程如表3—1所示;根据插补计算过程表所作出的直线插补走步轨迹图如下图所示;表3—11按逐点比较法插补进行列表计算；2作出走步轨迹图,并标明进给方向和步数;解：插补计算过程如表3—2所示;终点判别仍采用第二种方法,设一个总的计数器Nxy ,每走一步便减1操作,当Nxy=0时,加工到终点,插补运算结束;下图为插补过程中的走步轨迹;表3—2波形图;有三种工作方式： 1三相单三拍工作方式各相的通电顺序为A →B →C,各相通电的电压波形如图所示;图单三拍工作的电压波形图2三相双三拍工作方式双三拍工作方式各相的通电顺序为AB →BC →CA;各相通电的电压波形如图所示;图双三拍工作的电压波形图3三相六拍工作方式在反应式步进电机控制中,把单三拍和双三拍工作方式结合起来,就产生了六拍工作方式,其通电顺序为A →AB →B →BC →C →CA;各相通电的电压波形如图所示;图三相六拍工作的电压波形图8. 采用三相六拍方式控制X 轴走向步进电机; 主程序:MOV A,0FH；方向输入信号MOV P1,AXMM ： MOV A,P1 JNB ,XM ；=0反转 LCALL STEP1；调正转子程序 SJMP XMMXM ： LCALL STP2；调反转子程序SJMP XMM +X 走步子程序：STEP1： MOV DPTR,TAB ；指表头 CLR AMOVX A,A+DPTR ；取数非非非光电隔离功率放大步进电机AB C方向控制“1”正83CJNE A,05H,S11；是否最后单元 MOV DPTR,TAB；重置表头SJMP S12S11： INC DPTR ；地址加1S12： MOV R0,7FH；延时S13： DJNZ R0,S13；CLR A；MOVX A,A+DPTR；取数据MOV P1,ARET-X走步子程序：STEP2： MOV DPTR,TABCLR AMOVX A,A+DPTR；CJNZ A,01H,S21MOV DPTR,TABADD DPTR,0006HSJMP S12S21： CLR CDEC DPLSJMP S12TAB： DB 01H,03H,02H,06H,04H,05H本章作业若加工第二象限直线OA和圆弧AB,已知直线起点O0,0,终点A-4,6;圆弧起点A-4,6,终点A-6,10要求：1按逐点比较法插补进行列表计算；2作出走步轨迹图,并标明进给方向和步数;第四章 微型计算机控制系统的控制算法习题及参考答案1.数字控制器的模拟化设计步骤是什么 模拟化设计步骤：1设计假想的模拟控制器DS 2正确地选择采样周期T 3将DS 离散化为DZ4求出与DS 对应的差分方程 5根据差分方程编制相应程序; 2.某连续控制器设计为试用双线形变换法、前向差分法、后向差分法分别求取数字控制器DZ; 双线形变换法：把112+-•=z z T s 代入,则 前向差分法：把Tz-z 1=代入,则 后向差分法：把Tzz s 1-=代入,则3.在PID 调节器中系数p k 、i k 、d k 各有什么作用它们对调节品质有什么影响 系数p k 为比例系数,提高系数p k 可以减小偏差,但永远不会使偏差减小到零,而且无止境地提高系数p k 最终将导致系统不稳定;比例调节可以保证系统的快速性; 系数i k 为积分常数,i k 越大积分作用越弱,积分调节器的突出优点是,只要被调量存在偏差,其输出的调节作用便随时间不断加强,直到偏差为零;在被调量的偏差消除后,由于积分规律的特点,输出将停留在新的位置而不回复原位,因而能保持静差为零;但单纯的积分也有弱点,其动作过于迟缓,因而在改善静态品质的同时,往往使调节的动态品质变坏,过渡过程时间加长;积分调节可以消除静差,提高控制精度;系数d k 为微分常数,d k 越大微分作用越强;微分调节主要用来加快系统的相应速度,减小超调,克服振荡,消除系统惯性的影响;4.什么是数字PID 位置型控制算法和增量型控制算法试比较它们的优缺点;为了实现微机控制生产过程变量,必须将模拟PID 算式离散化,变为数字PID 算式,为此,在采样周期T 远小于信号变化周期时,作如下近似T 足够小时,如下逼近相当准确,被控过程与连续系统十分接近： 于是有：uk 是全量值输出,每次的输出值都与执行机构的位置如控制阀门的开度一一对应,所以称之为位置型PID 算法;在这种位置型控制算法中,由于算式中存在累加项,因此输出的控制量uk 不仅与本次偏差有关,还与过去历次采样偏差有关,使得uk 产生大幅度变化,这样会引起系统冲击,甚至造成事故;所以实际中当执行机构需要的不是控制量的绝对值,而是其增量时,可以采用增量型PID 算法;当控制系统中的执行器为步进电机、电动调节阀、多圈电位器等具有保持历史位置的功能的这类装置时,一般均采用增量型PID 控制算法;与位置算法相比,增量型PID 算法有如下优点：1位置型算式每次输出与整个过去状态有关,计算式中要用到过去偏差的累加值,容易产生较大的累积计算误差；而在增量型算式中由于消去了积分项,从而可消除调节器的积分饱和,在精度不足时,计算误差对控制量的影响较小,容易取得较好的控制效果;2为实现手动——自动无扰切换,在切换瞬时,计算机的输出值应设置为原始阀门开度u 0,若采用增量型算法,其输出对应于阀门位置的变化部分,即算式中不出现u 0项,所以易于实现从手动到自动的无扰动切换;3采用增量型算法时所用的执行器本身都具有寄存作用,所以即使计算机发生故障,执行器仍能保持在原位,不会对生产造成恶劣影响; 5.已知模拟调节器的传递函数为试写出相应数字控制器的位置型和增量型控制算式,设采样周期T=; 则()()()()s SE .s E s SU .s U 1700850+=+ 把T=代入得 位置型 增量型6.有哪几种改进的数字PID 控制器 有四种：1积分分离PID 控制算法 2不完全微分PID 控制算法 3带死区的PID 控制算法4消除积分不灵敏区的PID 控制10: 什么叫积分饱和 它是怎样引起的如何消除。

计算机控制技术课后习题详解答案文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么由四部分组成。

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

图微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

《自动控制系统计算机仿真》习题参考答案1-1什么是仿真？它的主要优点是什么？它所遵循的基本康JM是什么？答：所谓仿耳，畝是使用其它相似的系统来樓仿曳实的需要研究的系统.计算机仿真是指以数字计算机为主要工具，编写并且运行反映真实系统运行状况的程序.对计算机■出的信息进行分析和研究，从而对实际系统运行状杏和演化规律进行編合评估与预测.它是非的设计自动控制系统或甘评价系统性能和功能的一种技术手段.仿真的主要优点是，方便快捷、成本低巌、工作效車和计算II度都很高.它所遵循的基本原则是相似性原理.1-2你认为计算机仿真的发展方向是什么？各；向模型更加准确的方向发展，向虐拟现实技术，以及高技术智能化、一体化方向发尺.向更加广■的时空发展.1-3计算机敷字仿真包括■些要素？它们的关系如何？答，计算机仿真的三要素是：系一丸的对象、模一系统的抽象、计算机一真的工具和手段.它＜1的关系是相互依存.2-1控制算法的步长应该如何选择？«：控制算法步长的选择应该怡当.如果步长太小，就会增加迭代次数，增加计算量；如果步长太大，计算碳養将显著堆加，甚至造成计算结杲失真.2-2通常控制系统的建模有■几种方法？4t. i\ *»、1、绘厶2-2通常控制系统的建模有■几种方法？I）机理建模法,2）实鲨麓模法；3）综合建模法.2-3用欧拉法求以下系统的■出响应）•（/）在0W/W1上"0.1时的效值解・y + y = 0, y(0) = 0.8解，输入以下语句dt=0. 1; X set stepy=0.8; % set initial valuefor 1=1:10;尸y-y拿dt; yl (i+l)=y;endt=0:0. 1:1; yl (1)=0. 8;plot (t,yl)2-4用二阶龙格库塔法对2・3恳求敬值解.并且比较两种方法的结杲.解：•入以下语句 dt=O. 1: X set rtopy=0. 8. kl=-0. 8; k2=-0. 8. X set initial value for i«l: 10;y=y+(dt/2)•(kl+k2); k2=-y. yl(i*l)=y; endt=0:0. 1:1, yl (1)=0. 8.plot (t^yl) 经过比较两种方法的结杲•发现它们几乎汉有什么差别•2<X)3-1編写两个m 文件.分别使用for 和Mhile 循环语句计算工mi解：■入语句A=(l 0 2;1 1 3;3 1 2); B=(2;l;l]; X=inv(A) *B3-3已知矩阵"0 1 3'■ ■2 1 8A= 1 2 1,B= 4 1 4.5 4 23 3 2 ■ ■试分别求出A 阵和B 阵的秩、转豪、行列式.逆矩阵以及特征值.解■第1个m 文件，尸0;for k=l:200;尸s+k'3;enddispCThe SUM is*), s5=0; k=l;Th© sum iswhile k<=200;s=s+k"3; k=k+l; s =enddispCThe is 9), s 4040100003- 2求解以下钱性代敷方程:计算结果0.4000 -1.80000. 8000 绘制的曲践图第2个m 文件 运行结果祁是求矩阵的秩、行列式.逆矩阵、特征值的函效分别为* rank(), det( ), inv( ), ei R ( )•求矩阵转覽的命令为S0 1 5求出A 阵的秩为3、转事为A = 1 2 4 、行列式为-15、逆矩阵3 1 2 ■ ■■ 0 -0.6667 0.3333"6.1926'A'* = -0.21 -0.2 以及转征值eig(A) =-30.4033330.06670.8074 ■ ■2 4 3求出 R 阵的秩为3、转■为B r = 113、行列式为56、逆矩阵8 4 23-4对于3・3題中的A 阵和B 阵.在Command 窗口中分别求出C 二AS D 矩阵为A 中每个元 素平方俎成的矩阵、E 矩阵为A 阵杲以B 阵、F 矩阵为A 阵和B 阵敷组桑积(即，对应元素分别 相桑的积构成的矩阵). 解：输入命令，：=A '2 ,XA.・2 , E=A*B , F=A. »B ,计算结果为 c =D =E =F =16 14 7 0 1 9 13 1010 0 1 24 7 9 7 14 1 13 a18 4 2 4 14212392516♦321560,151243- 5已知某系统的闭环传逼函效①(S)如下，试用mots (〉命令来判斷系统的稳定性.3r + 23 + 5<j>( $)= ----------------------------s 5 + 2/ +4$' +5/ + 7$+ 6解*输入命令R=roots([1 2 4 5 7 6]) 计算结果如下.礙统不■定0.4477 + 1.390810.4477 ・ 1. 3908丄 -0. 8749 + 1.29921 -0. 8749 ・ l ・2992i -1. 1457-0.1786 B> 0.07140.1607 0.3929-0.0714-0.3571 0.4286-0.0536 -0.0357以及特征值eig(B)91606-2.0803+1.3363/ -2.0803-1.3363]3.6求期矩阵3 6+—的转置口与共純转置5解・输入语句C=[l+3<i 5-i 7+3»i;6+2<i 3+2“ 4-3<i];C1=C・‘C2=C计算结果Cl =C2 =1. 0000+ 3. OOOOi 6. 0000 +2. OOOOi 1.0000 -3. OOOOi 6.0000 - 2.OOOOi5. 0000-1.OOOOi 3. 0000 + 2. OOOOi 5.0000 + 1.00001 3.0000 - 2.000017. 0000+ 3.OOOOi 4.0000 - 3.OOOOi7.0000 - 3.00001 4.0000 + 3.000014-1某系统的传址函效为l・3y' + 2s + 3^"?+0.5?+1.2J +1使用MATLAB求出状杏空间表达式和零极点模型.解：■入语句sy»=tf(I1.3 2 3Ml 0.5 1.2 1]);|/VB.CJ)]-tCss(11.3 2 3].[1 0.5 1.2 1])i乙P.K)=lCzp([l・3 2 3).(1 0.5 1.2 ID计算机返回1.3000表明该系统的状杏空间表达式为该系统的手极点模型为C(・)_ 13(s + 0 7692 -1.311)(5 + 0.7692 +131/)(3 - 0」153 -1」6427)(5 — 0」1534 1」642/)(y + 0.7307)-0.5000 ・ 1.2000 -1.00001.0000 0 00 1.0000 0 -0.7692 十1.3100!•0.7092 ・ l.JlOOiP«0.1153^1.164210.1153 ・ l」642i•0.7307-0.5 1-1.2-「0X +丁0■1■■UMXX) 2.0000 3.0000 QX =4-2某单■入单输出系统* y + 6y+lly + 6y = 6//试求该系统状杰空间表达式的对角域标准形. 解，输入语句G-tf (⑹ J16116D ； G1=cimorUG ,'mod 汕)计算结果表明该系统状杰空间表达式的对角线标准形为n-d =A-[«l 0 1;1 -2 0;0 0 ・3]； B-(0;0;l]; 0(1 1 [fkdHrftflABC.D)0 -0.0000 1.0000 3.0000i 6 1165- 1基一单位负反馈控制系统.其开环传递函数为它的输入信号为r(/) = 2x|(/-o.5),试便用Shmilink 构造其仿真模型，并且观農其响应曲枚. 解：在Simulink 环境下构造仿真模型如下阶跃信号(Step)的设覽如下xl x2 X3 xl -3 0 0 X2 0 -2 0 x3 0 0 -1xl -7.762 x2 -9.798 X3 2.872Xl X2 X3yl 03865 0.61241.044■-3 0■ 0 -7.762"x0 一2 0 X + -9.7980 ■ 0-1 ■2.872 ■ ■y = [-0.3865 0.6124 L044]X■-1 0 1■()■1 -2 0 X +0 0■-3 ■1 •解：输入语句>• = [1 1 ()]X计算结果表明该系统的传递函效为G(S)=£ + 3f +6J 2+ 丨 ls +6s(s + l)4-3咬出以下系统的传遥函数响应曲找如下Step (hitput ■plilalexpiet vector pat&retcis <: l-£ .J• ■ ■• ■■.■■■■..■■■■•■••■■■■•■■■■■■■■■■■■■■■■■•■■■■・/ EmbU “ro crocstntd«t«eUon5-2 *5-1 fl 中的闭环控制系统封装成一个子系统.解：按住飢标右犍拖拽，方框包括了闭环系统部分.松开右键后.透择-create subsystem*,建立了系统模塑以及子系统模型如下.6- 1分别采用求取特征值的方法和李亚普诺夫第二法判别下面系统的稳定性•■_3 0 ■1■■ 一。

控制系统数字仿真与CAD第二章习题答案2-1 思考题：（1）数学模型的微分方程，状态方程，传递函数，零极点增益和部分分式五种形式，各有什么特点？（2）数学模型各种形式之间为什么要互相转换？（3）控制系统建模的基本方法有哪些？他们的区别和特点是什么？（4）控制系统计算机仿真中的“实现问题”是什么含意？（5）数值积分法的选用应遵循哪几条原则？答：（1）微分方程是直接描述系统输入和输出量之间的制约关系，是连续控制系统其他数学模型表达式的基础。

状态方程能够反映系统内部各状态之间的相互关系，适用于多输入多输出系统。

传递函数是零极点形式和部分分式形式的基础。

零极点增益形式可用于分析系统的稳定性和快速性。

利用部分分式形式可直接分析系统的动态过程。

（2）不同的控制系统的分析和设计方法，只适用于特定的数学模型形式。

（3）控制系统的建模方法大体有三种：机理模型法，统计模型法和混合模型法。

机理模型法就是对已知结构，参数的物理系统运用相应的物理定律或定理，经过合理的分析简化建立起来的各物理量间的关系。

该方法需要对系统的内部结构和特性完全的了解，精度高。

统计模型法是采用归纳的方法，根据系统实测的数据，运用统计规律和系统辨识等理论建立的系统模型。

该方法建立的数学模型受数据量不充分，数据精度不一致，数据处理方法的不完善，很难在精度上达到更高的要求。

混合法是上述两种方法的结合。

（4）“实现问题”就是根据建立的数学模型和精度，采用某种数值计算方法，将模型方程转换为适合在计算机上运行的公式和方程，通过计算来使之正确的反映系统各变量动态性能，得到可靠的仿真结果。

（5）数值积分法应该遵循的原则是在满足系统精度的前提下，提高数值运算的速度和并保证计算结果的稳定。

2-2.用matlab语言求下列系统的状态方程、传递函数、零极点增益、和部分分式形式的模型参数，并分别写出其相应的数学模型表达式：(1) G（s）=324327242410355024s s ss s s s+++++++(2).X=2.25 -5 -1.25 -0.542.25 -4.25 -1.25 -0.2520.25 -0.5 -1.25 -121.25 -1.75 -0.25 -0.75 0X⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥+⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦u y=[0 2 0 2] X（1）解：（1）状态方程模型参数:编写matlab程序如下>> num=[1 7 24 24];>> den=[1 10 35 50 24];>> [A B C D]=tf2ss(num,den)得到结果：A=-10 -35 -50 -241 0 0 00 1 0 00 0 1 0⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,B=1⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,C=[]1 7 24 24,D=[0]所以模型为:.X=-10 -35 -50 -241 0 0 00 1 0 00 0 1 0⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦X+1⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦u,y=[]1 7 24 24X(2)零极点增益:编写程序>> num=[1 7 24 24];>> den=[1 10 35 50 24];>> [Z P K]=tf2zp(num,den)得到结果Z= -2.7306 + 2.8531 , -2.7306 - 2.8531i ,-1.5388P= -4, -3 ,-2 ,-1K=1(3) 部分分式形式:编写程序>> num=[1 7 24 24]; >> den=[1 10 35 50 24];>> [R P H]=residue(num,den) 得到结果R= 4.0000 ,-6.0000, 2.0000, 1.0000 P= -4.0000, -3.0000 , -2.0000 ,-1.0000 H=[]G(s)=46214321s s s s -+++++++（2）解：（1）传递函数模型参数：编写程序>> A=[2.25 -5 -1.25 -0.52.25 -4.25 -1.25 -0.250.25 -0.5 -1.25 -1 1.25 -1.75 -0.25 -0.75]；>> B=[4 2 2 0]'; >> C=[0 2 0 2];>> D=[0];>> [num den]=ss2tf(A,B,C,D)得到结果num = 0 4.0000 14.0000 22.0000 15.0000 den =1.0000 4.0000 6.2500 5.2500 2.2500324324 s + 14 s + 22 s + 15()s + 4 s + 6.25 s + 5.25 s + 2.25G s =(2) 零极点增益模型参数:编写程序>> A=[2.25 -5 -1.25 -0.52.25 -4.25 -1.25 -0.25 0.25 -0.5 -1.25 -1 1.25 -1.75 -0.25 -0.75]；>> B=[4 2 2 0]'; >> C=[0 2 0 2];>> D=[0];>> [Z,P,K]=ss2zp(A,B,C,D)得到结果Z =-1.0000 + 1.2247i -1.0000 - 1.2247i -1.5000P= -0.5000 + 0.8660i -0.5000 - 0.8660i -1.5000-1.5000K = 4.0000表达式 ()()()()()4s+1-1.2247i s+1+1.2247i ()s+0.5-0.866i s+0.5+0.866i s+1.5G s =（3）部分分式形式的模型参数：编写程序>> A=[2.25 -5 -1.25 -0.52.25 -4.25 -1.25 -0.25 0.25 -0.5 -1.25 -1 1.25 -1.75 -0.25 -0.75]；>> B=[4 2 2 0]'; >> C=[0 2 0 2];>> D=[0];>> [num den]=ss2tf(A,B,C,D)>> [R,P,H]=residue(num,den)得到结果R = 4.0000 -0.0000 0.0000 - 2.3094i 0.0000 +2.3094iP = -1.5000 -1.5000 -0.5000 + 0.8660i -0.5000 -0.8660iH =[]4 2.3094 2.3094() 1.50.50.8660.50.866i iG s s s i s i=-+++-++2-3.用欧拉法求下面系统的输出响应y(t)在0≤t ≤1上，h=0.1时的数值。

计算机控制技术习题及答案
《计算机控制技术习题及答案》
计算机控制技术是现代工业生产中不可或缺的重要技术之一，它通过计算机系统对生产过程进行监控和控制，提高了生产效率和质量。

为了帮助学习者更好地掌握计算机控制技术的知识，以下是一些习题及答案，供大家参考和学习。

1. 什么是PLC？它的作用是什么？
答：PLC即可编程逻辑控制器，它是一种专门用于工业控制的计算机。

它的作用是接收输入信号，进行逻辑运算，然后输出控制信号，实现对生产过程的自动控制。

2. 请简要说明PID控制器的工作原理。

答：PID控制器是一种常用的控制器，它通过比较实际值和设定值的差异，计算出控制量的误差，并根据比例、积分和微分三个参数来调节控制量，使实际值逐渐接近设定值。

3. 什么是HMI？它在工业控制中起到什么作用？
答：HMI即人机界面，它是工业控制系统中的一个重要组成部分，用于实现人机交互。

通过HMI，操作人员可以直观地监控生产过程，进行参数设置和控制操作。

4. 请简要说明工业以太网的特点及其在工业控制中的应用。

答：工业以太网是一种专门用于工业控制领域的通信网络，具有高可靠性、高带宽和实时性强的特点。

它在工业控制中广泛应用于设备之间的数据通信和远程监控。

以上是一些关于计算机控制技术的习题及答案，希望能够帮助大家更好地理解
和掌握这一重要技术。

在学习过程中，还可以通过实际操作和练习来加深对知识的理解，提高自己的技能水平。

计算机控制技术的应用范围非常广泛，掌握好这门技术对于提升自身竞争力和就业前景都具有重要意义。

控制系统数字仿真与CAD第二章习题答案2-1 思考题：（1）数学模型的微分方程，状态方程，传递函数，零极点增益和部分分式五种形式，各有什么特点？（2）数学模型各种形式之间为什么要互相转换？（3）控制系统建模的基本方法有哪些？他们的区别和特点是什么？（4）控制系统计算机仿真中的“实现问题”是什么含意？（5）数值积分法的选用应遵循哪几条原则？答：（1）微分方程是直接描述系统输入和输出量之间的制约关系，是连续控制系统其他数学模型表达式的基础。
