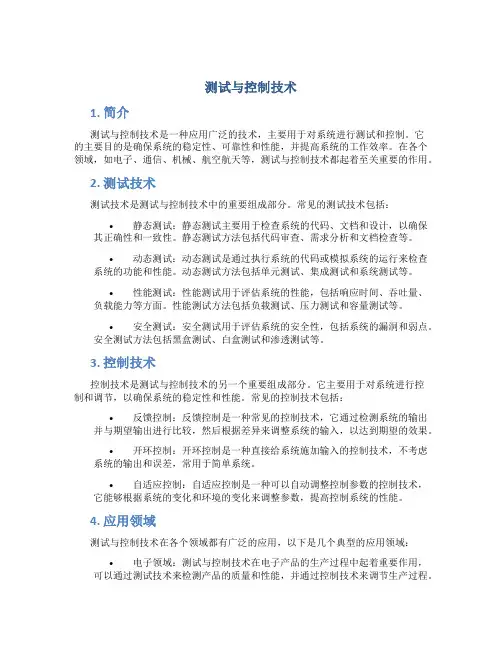

测试与控制技术1. 简介测试与控制技术是一种应用广泛的技术，主要用于对系统进行测试和控制。

它的主要目的是确保系统的稳定性、可靠性和性能，并提高系统的工作效率。

在各个领域，如电子、通信、机械、航空航天等，测试与控制技术都起着至关重要的作用。

2. 测试技术测试技术是测试与控制技术中的重要组成部分。

常见的测试技术包括：•静态测试：静态测试主要用于检查系统的代码、文档和设计，以确保其正确性和一致性。

静态测试方法包括代码审查、需求分析和文档检查等。

•动态测试：动态测试是通过执行系统的代码或模拟系统的运行来检查系统的功能和性能。

动态测试方法包括单元测试、集成测试和系统测试等。

•性能测试：性能测试用于评估系统的性能，包括响应时间、吞吐量、负载能力等方面。

性能测试方法包括负载测试、压力测试和容量测试等。

•安全测试：安全测试用于评估系统的安全性，包括系统的漏洞和弱点。

安全测试方法包括黑盒测试、白盒测试和渗透测试等。

3. 控制技术控制技术是测试与控制技术的另一个重要组成部分。

它主要用于对系统进行控制和调节，以确保系统的稳定性和性能。

常见的控制技术包括：•反馈控制：反馈控制是一种常见的控制技术，它通过检测系统的输出并与期望输出进行比较，然后根据差异来调整系统的输入，以达到期望的效果。

•开环控制：开环控制是一种直接给系统施加输入的控制技术，不考虑系统的输出和误差，常用于简单系统。

•自适应控制：自适应控制是一种可以自动调整控制参数的控制技术，它能够根据系统的变化和环境的变化来调整参数，提高控制系统的性能。

4. 应用领域测试与控制技术在各个领域都有广泛的应用，以下是几个典型的应用领域：•电子领域：测试与控制技术在电子产品的生产过程中起着重要作用，可以通过测试技术来检测产品的质量和性能，并通过控制技术来调节生产过程。

•通信领域：测试与控制技术在通信系统中用于对信号的传输、接收和处理进行测试和控制，以确保通信系统的正常运行。

•机械领域：测试与控制技术在机械系统的设计和生产中起着重要作用，可以通过测试技术来评估机械系统的性能和可靠性，并通过控制技术来调节和优化机械系统的运行。

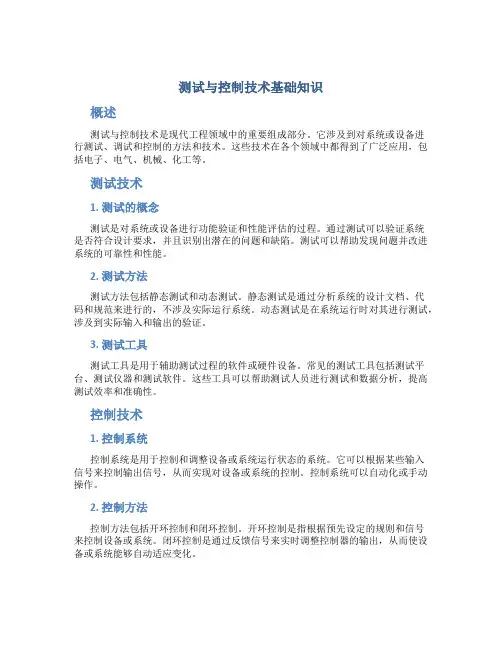

测试与控制技术基础知识概述测试与控制技术是现代工程领域中的重要组成部分。

它涉及到对系统或设备进行测试、调试和控制的方法和技术。

这些技术在各个领域中都得到了广泛应用，包括电子、电气、机械、化工等。

测试技术1. 测试的概念测试是对系统或设备进行功能验证和性能评估的过程。

通过测试可以验证系统是否符合设计要求，并且识别出潜在的问题和缺陷。

测试可以帮助发现问题并改进系统的可靠性和性能。

2. 测试方法测试方法包括静态测试和动态测试。

静态测试是通过分析系统的设计文档、代码和规范来进行的，不涉及实际运行系统。

动态测试是在系统运行时对其进行测试，涉及到实际输入和输出的验证。

3. 测试工具测试工具是用于辅助测试过程的软件或硬件设备。

常见的测试工具包括测试平台、测试仪器和测试软件。

这些工具可以帮助测试人员进行测试和数据分析，提高测试效率和准确性。

控制技术1. 控制系统控制系统是用于控制和调整设备或系统运行状态的系统。

它可以根据某些输入信号来控制输出信号，从而实现对设备或系统的控制。

控制系统可以自动化或手动操作。

2. 控制方法控制方法包括开环控制和闭环控制。

开环控制是指根据预先设定的规则和信号来控制设备或系统。

闭环控制是通过反馈信号来实时调整控制器的输出，从而使设备或系统能够自动适应变化。

3. 控制器控制器是用于实现控制系统的设备或软件。

常见的控制器包括比例控制器、积分控制器和微分控制器。

这些控制器可以根据输入信号进行计算，并输出控制信号来控制设备或系统的运行状态。

测试与控制技术应用测试与控制技术在各个领域中得到了广泛应用。

•在电子领域，测试技术可以用于验证电路板的设计和性能，并且帮助检测潜在的缺陷。

控制技术可以用于自动化设备的控制和调整。

•在电气领域，测试技术可以用于电力系统的检测和故障诊断。

控制技术可以用于电力设备的自动化运行。

•在机械领域，测试技术可以用于机械系统的性能评估和质量检测。

控制技术可以用于机械设备的自动化控制。

基于MATLAB控制系统的仿真与应用毕业设计论文目录一、内容概括 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 研究目的和内容 (5)二、MATLAB控制系统仿真基础 (7)三、控制系统建模 (8)1. 控制系统模型概述 (10)2. MATLAB建模方法 (11)3. 系统模型的验证与校正 (12)四、控制系统性能分析 (14)1. 稳定性分析 (14)2. 响应性能分析 (16)3. 误差性能分析 (17)五、基于MATLAB控制系统的设计与应用实例分析 (19)1. 控制系统设计要求与方案选择 (20)2. 基于MATLAB的控制系统设计流程 (22)3. 实例一 (23)4. 实例二 (25)六、优化算法在控制系统中的应用及MATLAB实现 (26)1. 优化算法概述及其在控制系统中的应用价值 (28)2. 优化算法介绍及MATLAB实现方法 (29)3. 基于MATLAB的优化算法在控制系统中的实践应用案例及分析对比研究31一、内容概括本论文旨在探讨基于MATLAB控制系统的仿真与应用，通过对控制系统进行深入的理论分析和实际应用研究，提出一种有效的控制系统设计方案，并通过实验验证其正确性和有效性。

本文对控制系统的基本理论进行了详细的阐述，包括控制系统的定义、分类、性能指标以及设计方法。

我们以一个具体的控制系统为例，对其进行分析和设计。

在这个过程中，我们运用MATLAB软件作为主要的仿真工具，对控制系统的稳定性、动态响应、鲁棒性等方面进行了全面的仿真分析。

在完成理论分析和实际设计之后，我们进一步研究了基于MATLAB 的控制系统仿真方法。

通过对仿真模型的建立、仿真参数的选择以及仿真结果的分析，我们提出了一种高效的仿真策略。

我们将所设计的控制系统应用于实际场景中，通过实验数据验证了所提出方案的有效性和可行性。

本论文通过理论与实践相结合的方法，深入探讨了基于MATLAB 控制系统的仿真与应用。

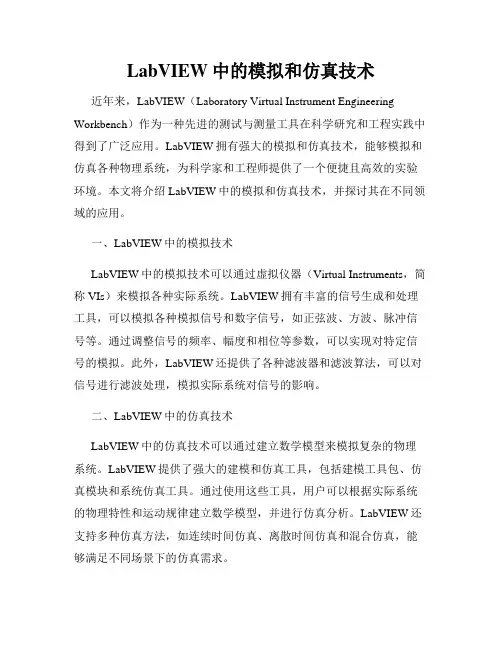

LabVIEW中的模拟和仿真技术近年来，LabVIEW（Laboratory Virtual Instrument Engineering Workbench）作为一种先进的测试与测量工具在科学研究和工程实践中得到了广泛应用。

LabVIEW拥有强大的模拟和仿真技术，能够模拟和仿真各种物理系统，为科学家和工程师提供了一个便捷且高效的实验环境。

本文将介绍LabVIEW中的模拟和仿真技术，并探讨其在不同领域的应用。

一、LabVIEW中的模拟技术LabVIEW中的模拟技术可以通过虚拟仪器（Virtual Instruments，简称VIs）来模拟各种实际系统。

LabVIEW拥有丰富的信号生成和处理工具，可以模拟各种模拟信号和数字信号，如正弦波、方波、脉冲信号等。

通过调整信号的频率、幅度和相位等参数，可以实现对特定信号的模拟。

此外，LabVIEW还提供了各种滤波器和滤波算法，可以对信号进行滤波处理，模拟实际系统对信号的影响。

二、LabVIEW中的仿真技术LabVIEW中的仿真技术可以通过建立数学模型来模拟复杂的物理系统。

LabVIEW提供了强大的建模和仿真工具，包括建模工具包、仿真模块和系统仿真工具。

通过使用这些工具，用户可以根据实际系统的物理特性和运动规律建立数学模型，并进行仿真分析。

LabVIEW还支持多种仿真方法，如连续时间仿真、离散时间仿真和混合仿真，能够满足不同场景下的仿真需求。

三、LabVIEW中模拟和仿真技术的应用1. 控制系统设计与验证：LabVIEW中的模拟和仿真技术可以用于控制系统的设计与验证。

通过建立系统的数学模型，可以对系统进行仿真分析，验证控制算法的性能和稳定性。

同时，LabVIEW提供了丰富的控制算法库和控制硬件模块，可以方便地设计和实现各种控制系统。

2. 电力系统仿真：LabVIEW中的模拟和仿真技术可以用于电力系统的仿真研究。

例如，可以建立发电机、变压器、输电线路等组成电力系统的数学模型，通过仿真分析来评估系统的稳定性、可靠性和安全性。

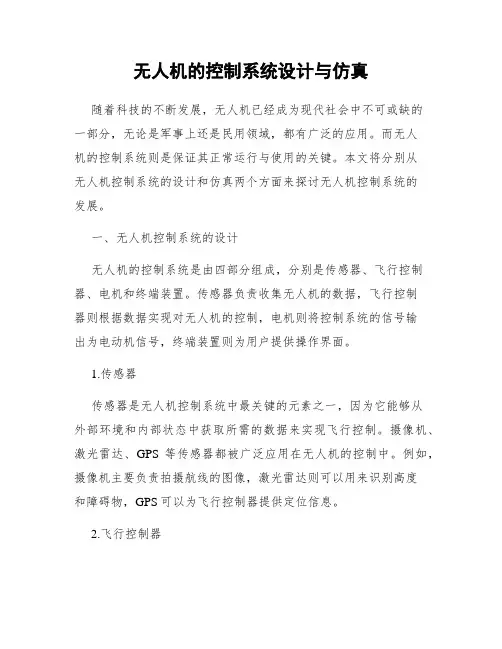

无人机的控制系统设计与仿真随着科技的不断发展，无人机已经成为现代社会中不可或缺的一部分，无论是军事上还是民用领域，都有广泛的应用。

而无人机的控制系统则是保证其正常运行与使用的关键。

本文将分别从无人机控制系统的设计和仿真两个方面来探讨无人机控制系统的发展。

一、无人机控制系统的设计无人机的控制系统是由四部分组成，分别是传感器、飞行控制器、电机和终端装置。

传感器负责收集无人机的数据，飞行控制器则根据数据实现对无人机的控制，电机则将控制系统的信号输出为电动机信号，终端装置则为用户提供操作界面。

1.传感器传感器是无人机控制系统中最关键的元素之一，因为它能够从外部环境和内部状态中获取所需的数据来实现飞行控制。

摄像机、激光雷达、GPS等传感器都被广泛应用在无人机的控制中。

例如，摄像机主要负责拍摄航线的图像，激光雷达则可以用来识别高度和障碍物，GPS可以为飞行控制器提供定位信息。

2.飞行控制器飞行控制器是无人机控制系统的中央神经系统，与传感器和电机等组件协调工作。

其主要的功能是处理来自传感器的数据，实现对无人机的控制，例如实现飞行姿态稳定，自动驾驶等。

飞行控制器技术目前较为成熟，由于无人机的种类较多，因此市场上也出现了各种适用于不同型号无人机的飞行控制器。

3.电机电机是无人机控制系统中最基本的组成部分之一，负责将控制系统的信号转化为电动机信号，并驱动无人机起飞、降落、悬停、加速和减速等操作。

电机技术也在不断发展，目前市场上有许多种不同规格的电机适用于不同型号的无人机。

4.终端装置终端装置是无人机控制系统中的人机交互界面，主要为用户提供航线设置和模拟飞行等操作。

目前，市场上推出了许多不同类型的终端装置，例如手机APP、遥控器和电脑软件，均提供安全、准确、实时的操作体验。

二、无人机控制系统的仿真在无人机的研发和测试过程中，无人机控制系统的仿真技术受到了广泛的应用。

采用仿真技术可以在不同的情境下模拟实际的控制环境，从而更好地测试和优化控制系统。

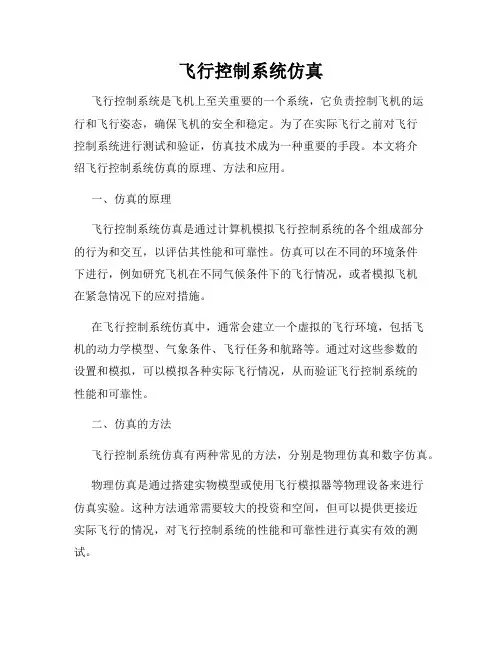

飞行控制系统仿真飞行控制系统是飞机上至关重要的一个系统，它负责控制飞机的运行和飞行姿态，确保飞机的安全和稳定。

为了在实际飞行之前对飞行控制系统进行测试和验证，仿真技术成为一种重要的手段。

本文将介绍飞行控制系统仿真的原理、方法和应用。

一、仿真的原理飞行控制系统仿真是通过计算机模拟飞行控制系统的各个组成部分的行为和交互，以评估其性能和可靠性。

仿真可以在不同的环境条件下进行，例如研究飞机在不同气候条件下的飞行情况，或者模拟飞机在紧急情况下的应对措施。

在飞行控制系统仿真中，通常会建立一个虚拟的飞行环境，包括飞机的动力学模型、气象条件、飞行任务和航路等。

通过对这些参数的设置和模拟，可以模拟各种实际飞行情况，从而验证飞行控制系统的性能和可靠性。

二、仿真的方法飞行控制系统仿真有两种常见的方法，分别是物理仿真和数字仿真。

物理仿真是通过搭建实物模型或使用飞行模拟器等物理设备来进行仿真实验。

这种方法通常需要较大的投资和空间，但可以提供更接近实际飞行的情况，对飞行控制系统的性能和可靠性进行真实有效的测试。

数字仿真是使用计算机软件进行仿真，通过对飞行控制系统的建模和计算来模拟飞行过程。

这种方法相对来说成本较低，可以进行大规模、多场景的仿真实验。

同时，数字仿真也可以快速调整参数和条件，方便进行各种不同的实验和测试。

三、仿真的应用飞行控制系统仿真在飞机研发、飞行员培训和飞行安全评估等领域都有广泛应用。

在飞机研发方面，仿真可以帮助设计师评估不同设计方案对飞机性能和操控性的影响，提前发现问题和风险，优化飞机的设计和结构。

在飞行员培训方面，仿真可以提供逼真的飞行环境和各种飞行情况的模拟，让飞行员进行虚拟飞行训练，熟悉飞机的操作和应对不同场景的技巧。

在飞行安全评估方面，仿真可以通过模拟各种飞行事故和紧急情况，评估飞行控制系统的应对能力和安全性，为飞行安全管理提供可靠的数据和依据。

总结：飞行控制系统仿真是一种有效的手段，可以在实际飞行之前对飞行控制系统进行测试和验证。

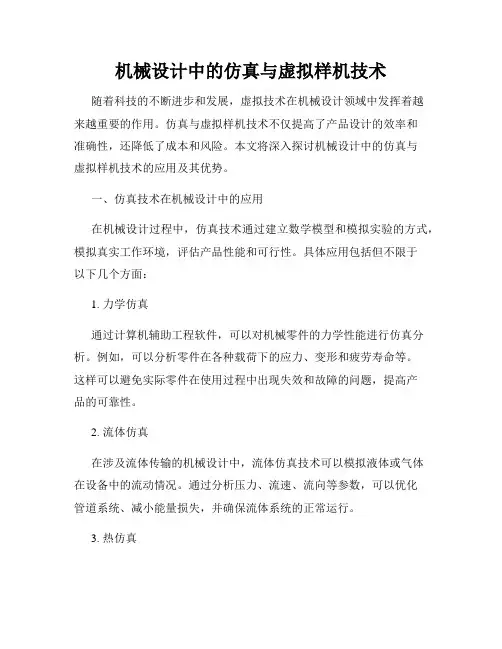

机械设计中的仿真与虚拟样机技术随着科技的不断进步和发展，虚拟技术在机械设计领域中发挥着越来越重要的作用。

仿真与虚拟样机技术不仅提高了产品设计的效率和准确性，还降低了成本和风险。

本文将深入探讨机械设计中的仿真与虚拟样机技术的应用及其优势。

一、仿真技术在机械设计中的应用在机械设计过程中，仿真技术通过建立数学模型和模拟实验的方式，模拟真实工作环境，评估产品性能和可行性。

具体应用包括但不限于以下几个方面：1. 力学仿真通过计算机辅助工程软件，可以对机械零件的力学性能进行仿真分析。

例如，可以分析零件在各种载荷下的应力、变形和疲劳寿命等。

这样可以避免实际零件在使用过程中出现失效和故障的问题，提高产品的可靠性。

2. 流体仿真在涉及流体传输的机械设计中，流体仿真技术可以模拟液体或气体在设备中的流动情况。

通过分析压力、流速、流向等参数，可以优化管道系统、减小能量损失，并确保流体系统的正常运行。

3. 热仿真热仿真技术可以模拟机械设备在工作过程中的热传导和热辐射等现象。

例如，在发动机设计中，通过热仿真分析可以评估冷却系统的性能，优化散热结构，确保发动机在高温环境下的正常工作。

4. 控制系统仿真控制系统是机械设备的重要组成部分，仿真技术可以对控制系统进行模拟和验证。

通过仿真分析，可以调试控制参数，提高系统的响应速度和稳定性，并降低调试成本和风险。

二、虚拟样机技术在机械设计中的应用虚拟样机技术是指通过计算机模拟和虚拟现实技术，创建出真实的虚拟产品原型。

虚拟样机可以在设计阶段进行展示和验证，具体应用包括但不限于以下几个方面：1. 形状设计与展示虚拟样机技术可以将设计图纸转化为具有真实外观和质感的虚拟产品原型。

设计师可以通过虚拟样机对产品的外观进行微调和展示，从而更好地满足客户的需求和审美要求。

2. 功能检验与优化通过虚拟样机，设计师可以模拟产品的各项功能，并进行性能测试。

例如，在汽车设计中，虚拟样机可以模拟车辆行驶、转弯等过程，从而检验和优化车辆的操控性能和安全性能。

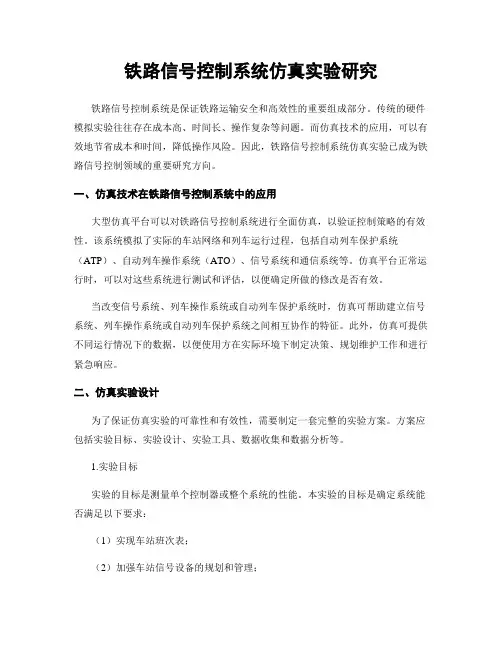

铁路信号控制系统仿真实验研究铁路信号控制系统是保证铁路运输安全和高效性的重要组成部分。

传统的硬件模拟实验往往存在成本高、时间长、操作复杂等问题。

而仿真技术的应用，可以有效地节省成本和时间，降低操作风险。

因此，铁路信号控制系统仿真实验已成为铁路信号控制领域的重要研究方向。

一、仿真技术在铁路信号控制系统中的应用大型仿真平台可以对铁路信号控制系统进行全面仿真，以验证控制策略的有效性。

该系统模拟了实际的车站网络和列车运行过程，包括自动列车保护系统（ATP）、自动列车操作系统（ATO）、信号系统和通信系统等。

仿真平台正常运行时，可以对这些系统进行测试和评估，以便确定所做的修改是否有效。

当改变信号系统、列车操作系统或自动列车保护系统时，仿真可帮助建立信号系统、列车操作系统或自动列车保护系统之间相互协作的特征。

此外，仿真可提供不同运行情况下的数据，以便使用方在实际环境下制定决策、规划维护工作和进行紧急响应。

二、仿真实验设计为了保证仿真实验的可靠性和有效性，需要制定一套完整的实验方案。

方案应包括实验目标、实验设计、实验工具、数据收集和数据分析等。

1.实验目标实验的目标是测量单个控制器或整个系统的性能。

本实验的目标是确定系统能否满足以下要求：（1）实现车站班次表；（2）加强车站信号设备的规划和管理；（3）建立信号系统、列车操作系统或自动列车保护系统之间相互协作的特征。

2.实验设计本实验研究的对象为北京南站，通过对北京南站的铁路信号控制系统进行仿真实验，以评估该系统的性能和可扩展性。

3.实验工具实验可使用轨道交通仿真平台进行，其可以实现模拟列车的行驶、停车和等待调度。

4.数据收集为了评估实验结果的有效性，需要收集大量的数据。

可以通过记录列车运行时间、停车时间、等待时间以及信号系统性能等指标进行收集。

5.数据分析基于收集到的数据，可以对实验结果进行分析，并进行多方位评估。

三、仿真实验结果本实验仿真情境下，北京南站的铁路信号控制系统正常运行，采集到的数据表明该系统的性能良好，满足相应的运行需求。

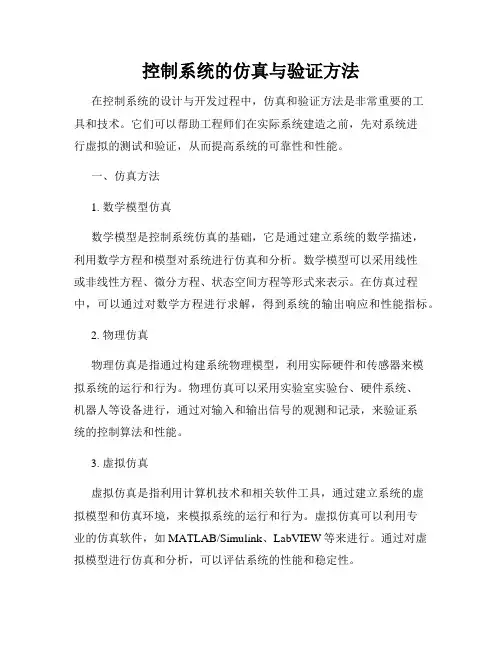

控制系统的仿真与验证方法在控制系统的设计与开发过程中，仿真和验证方法是非常重要的工具和技术。

它们可以帮助工程师们在实际系统建造之前，先对系统进行虚拟的测试和验证，从而提高系统的可靠性和性能。

一、仿真方法1. 数学模型仿真数学模型是控制系统仿真的基础，它是通过建立系统的数学描述，利用数学方程和模型对系统进行仿真和分析。

数学模型可以采用线性或非线性方程、微分方程、状态空间方程等形式来表示。

在仿真过程中，可以通过对数学方程进行求解，得到系统的输出响应和性能指标。

2. 物理仿真物理仿真是指通过构建系统物理模型，利用实际硬件和传感器来模拟系统的运行和行为。

物理仿真可以采用实验室实验台、硬件系统、机器人等设备进行，通过对输入和输出信号的观测和记录，来验证系统的控制算法和性能。

3. 虚拟仿真虚拟仿真是指利用计算机技术和相关软件工具，通过建立系统的虚拟模型和仿真环境，来模拟系统的运行和行为。

虚拟仿真可以利用专业的仿真软件，如MATLAB/Simulink、LabVIEW等来进行。

通过对虚拟模型进行仿真和分析，可以评估系统的性能和稳定性。

二、验证方法1. 动态验证动态验证是指通过对系统输入输出信号的分析，来验证系统的动态特性和响应。

通过对系统的输入信号进行观测和记录，再与输出信号进行对比，可以验证系统的控制算法和参数设置是否正确。

动态验证可以通过实际系统测试、仿真实验等多种手段来进行。

2. 静态验证静态验证是指对系统的状态和行为进行静态分析和验证。

通过对系统的控制逻辑、参数设置、状态约束等进行推导和分析，可以验证系统的逻辑正确性和合理性。

静态验证可以利用数学推导、逻辑分析、形式化验证等方法来进行。

3. 性能验证性能验证是指验证系统是否满足一定的性能需求和指标。

通过对系统的稳定性、响应速度、控制精度、鲁棒性等性能指标进行分析和测试，可以评估系统的性能和可靠性。

性能验证可以通过仿真实验、实际测试、性能指标分析等手段来进行。
