钢结构拉弯和压弯构件

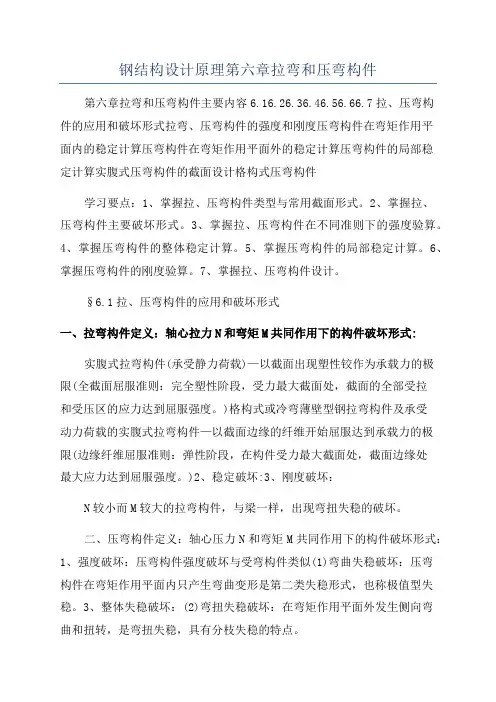

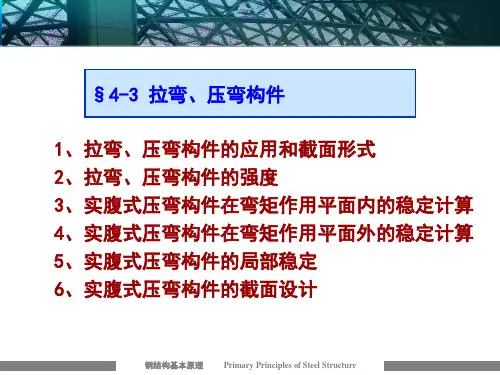

钢结构设计原理第六章拉弯和压弯构件第六章拉弯和压弯构件主要内容6.16.26.36.46.56.66.7拉、压弯构件的应用和破坏形式拉弯、压弯构件的强度和刚度压弯构件在弯矩作用平面内的稳定计算压弯构件在弯矩作用平面外的稳定计算压弯构件的局部稳定计算实腹式压弯构件的截面设计格构式压弯构件学习要点：1、掌握拉、压弯构件类型与常用截面形式。

2、掌握拉、压弯构件主要破坏形式。

3、掌握拉、压弯构件在不同准则下的强度验算。

4、掌握压弯构件的整体稳定计算。

5、掌握压弯构件的局部稳定计算。

6、掌握压弯构件的刚度验算。

7、掌握拉、压弯构件设计。

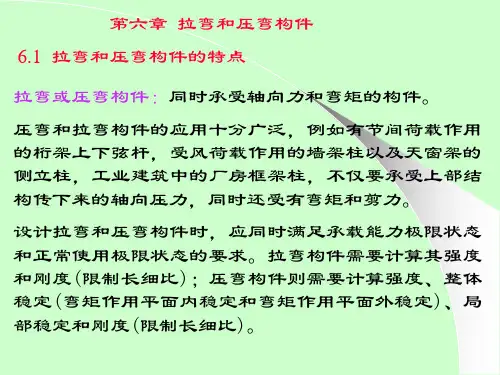

§6.1拉、压弯构件的应用和破坏形式一、拉弯构件定义：轴心拉力N和弯矩M共同作用下的构件破坏形式:实腹式拉弯构件(承受静力荷载)—以截面出现塑性铰作为承载力的极限(全截面屈服准则：完全塑性阶段，受力最大截面处，截面的全部受拉和受压区的应力达到屈服强度。

)格构式或冷弯薄壁型钢拉弯构件及承受动力荷载的实腹式拉弯构件—以截面边缘的纤维开始屈服达到承载力的极限(边缘纤维屈服准则：弹性阶段，在构件受力最大截面处，截面边缘处最大应力达到屈服强度。

)2、稳定破坏:3、刚度破坏：N较小而M较大的拉弯构件，与梁一样，出现弯扭失稳的破坏。

二、压弯构件定义：轴心压力N和弯矩M共同作用下的构件破坏形式：1、强度破坏：压弯构件强度破坏与受弯构件类似(1)弯曲失稳破坏：压弯构件在弯矩作用平面内只产生弯曲变形是第二类失稳形式，也称极值型失稳。

3、整体失稳破坏：(2)弯扭失稳破坏：在弯矩作用平面外发生侧向弯曲和扭转，是弯扭失稳，具有分枝失稳的特点。

3、局部失稳破坏：对于组合截面，当板件宽度和厚度之比较大时，在压应力作用下，板件会出现波浪状的鼓曲变形，从而导致局部失稳。

4、刚度破坏：当弯矩较小时，采用长细比加以控制。

当弯矩较大时，除长细比控制外，还须控制其侧向变位应用：有节间荷载作用的桁架上下弦杆；风荷载作用下的墙架柱；天窗架的侧立柱等等。

钢结构——拉弯构件和压弯构件钢结构是指采用钢材作为主要构造材料的建筑结构。

在钢结构中，常见的构件有拉弯构件和压弯构件。

拉弯构件主要承受拉力，而压弯构件则主要承受压力。

本文将分别介绍拉弯构件和压弯构件的特点、设计和应用。

拉弯构件是指同时承受拉力和弯矩的构件。

它们常常用于桥梁、塔架等需要抵抗拉力的结构中。

拉弯构件受力时，在受拉面上会产生拉应变，而在另一侧会产生压应变。

拉弯构件的设计目标是在满足强度和刚度的要求下，最大程度地减小构件重量。

为了实现这一目标，拉弯构件通常采用I型、H型或者箱型截面，这些截面具有较大的截面面积和惯性矩，能够提供足够的强度和刚度。

拉弯构件的设计需要考虑以下几个因素：首先是受力情况。

拉弯构件在受力时，应根据实际情况确定构件的截面形状和尺寸，以满足承受拉力和弯矩的要求。

其次是构件的材料选择。

常见的拉弯构件材料有普通碳素钢和高强度钢。

高强度钢具有较高的强度和刚度，能够减小构件的截面尺寸和重量。

最后是构件的连接方式。

拉弯构件的连接方式有焊接、螺栓连接和铆接等，设计时需要选择适合的连接方式以满足受力要求。

压弯构件是指同时受到压力和弯矩作用的构件。

它们通常用于承担压力的柱子和梁等结构中。

压弯构件在受力时，产生的主要应力是压应力和弯曲应力。

与拉弯构件相比，压弯构件的设计更加复杂，需要考虑稳定性问题。

在设计过程中，需要根据实际情况确定构件的截面形状和尺寸，以满足承受压力和弯矩的要求，并保证构件的稳定性。

常见的压弯构件截面有角钢、工字钢和管材等。

与拉弯构件相比，压弯构件的设计更注重稳定性。

在设计压弯构件时，需要考虑构件的临界压弯强度，即其能够承受的最大弯矩和压力。

为了提高构件的稳定性，常见的设计方法有增大截面尺寸、采用合适的截面形状、设置剪力加强构件等。

此外，还需要考虑构件的支撑条件和边界约束等因素，以保证压弯构件在受力过程中不发生屈曲或失稳。

拉弯构件和压弯构件在钢结构设计和应用中都起着重要的作用。

拉弯和压弯构件对于压弯构件，当承受的弯矩较小时其截面形式与一般的轴心受压构件相同。

当弯矩较大时，宜采用弯矩平面内截面高度较大的双轴或单轴对称截面（图1）。

图1 弯矩较大的实腹式压弯构件截面设计拉弯构件时，需计算强度和刚度（限制长细比）；设计压弯构件时，需计算强度、整体稳定（弯矩作用平面内稳定和弯矩作用平面外稳定）、局部稳定和刚度（限制长细比）。

拉弯和压弯构件的容许长细比分别与轴心受拉构件和轴心受压构件相同。

一、拉弯和压弯构件的强度计算拉弯和压弯构件的强度计算式f W M A Nnxx x n ≤+γ （1） 承受双向弯矩的拉弯或压弯构件，采用的计算公式f W M W M A Nnyy y nx x x n ≤++γγ （2） 式中 n A ——净截面面积；nx W 、ny W ——对x 轴和y 轴的净截面模量；x γ、y γ——截面塑性发展系数。

当压弯构件受压翼缘的外伸宽度与其厚度之比t b /＞y f /23513，但不超过y f /23515时，应取x γ＝1.0。

对需要计算疲劳的拉弯和压弯构件，宜取x γ＝y γ＝1.0，即按弹性应力状态计算。

二、实腹式压弯构件在弯矩作用平面内的稳定计算确定压弯构件弯矩作用平面内极限承载力的方法很多，可分为两大类，一类是边缘屈服准则的计算方法，一类是精度较高的数值计算方法。

1． 边缘屈服准则边缘纤维屈服准认为当构件截面最大纤维刚刚屈服时构件即失去承载能力而发生破坏，较适用于格构式构件。

按边缘屈服准则导出的相关公式y Ex x x xx f N N W M AN=⎪⎪⎭⎫⎝⎛-+ϕϕ11 （3）式中x ϕ——在弯矩作用平面内的轴心受压构件整体稳定系数。

2．最大强度准则实腹式压弯构件当受压最大边缘刚开始屈服时尚有较大的强度储备，即容许截面塑性深入。

因此若要反映构件的实际受力情况，宜采用最大强度准则，即以具有各种初始缺陷的构件为计算模型，求解其极限承载力。

规范修订时，采用数值计算方法，考虑构件存在l/1000的初弯曲和实测的残余应力分布,借用了弹性压弯构件边缘纤维屈服时计算公式的形式，经过数值运算，得出比较符合实际又能满足工程精度要求的实用相关公式y Ex px xx f N N W M AN=⎪⎪⎭⎫⎝⎛-+8.01ϕ （4）式中 px W ——截面塑性模量。

钢结构设计原理第六章拉弯和压弯构件首先介绍拉弯构件。

拉弯构件主要受到正弯矩和拉力的作用。

在设计拉弯构件时，需要考虑结构的受力特点，根据结构所受到的相应受力，选择合适的杆件截面形状。

在选择截面形状时，需要综合考虑截面的承载能力、弹性变形能力和抗扭刚度等因素。

根据拉弯构件的受力特点，可以选择T形截面、双角截面、工字型截面等形式，以提高结构的强度和刚度。

接下来是压弯构件的设计原理。

压弯构件主要受到负弯矩和压力的作用。

在设计压弯构件时，同样需要综合考虑结构的受力特点，并选择合适的杆件截面形状。

在选择截面形状时，需要考虑截面的承载能力、塑性变形能力和抗扭刚度等因素。

压弯构件的常用截面形状包括工字型截面、双角截面、矩形截面等形式。

除了截面形状的选择原则外，还需要对拉弯和压弯构件进行强度计算。

计算时需要考虑截面的承载能力和结构所受到的荷载。

拉弯构件的强度计算一般通过确定杆件的等效长度来进行，根据拉弯构件的长度和截面形状，选择合适的等效长度，然后根据相应的拉弯构件等效长度和所受到的荷载，计算出截面的承载能力。

压弯构件的强度计算一般需要采用压杆稳定性原理进行，根据杆件的截面形状、弹性模量和地面特性等因素，计算出截面的临界压力。

若所受压力小于临界压力，则认为结构是稳定的。

总结来说，设计拉弯和压弯构件时，需要综合考虑结构的受力特点，并选择合适的杆件截面形状。

在选择截面形状时，需要综合考虑截面的承载能力、弹性变形能力和抗扭刚度等因素。

此外，还需要进行强度计算，以确保构件的稳定性和安全性。

钢结构拉弯和压弯构件——性能分析与设计姓名：张世谦班级：土木工程14-3班时间：2016年11月4日一、概述1、拉弯、压弯构件的类型同时承受轴向力和弯矩的构件称为压弯（或压弯）构件。

弯矩可能由轴向力的偏心作用、端弯矩作用或横向荷载作用三种因素形成。

2、拉弯、压弯构件的破坏形式拉弯构件需要计算其强度和刚度（限制长细比）压弯构件需要计算强度、整体稳定（弯矩作用平面内稳定和弯矩作用平面外稳定）、局部稳定和刚度（限制长细比）。

二、强度1、考虑刚才的性能，拉弯和压弯构件是以截面出现塑性铰作为其强度极限。

2、轴向力不变而弯矩增加，截面应力发展过程：边缘纤维的最大应力达到屈服点；最大应力一侧塑性部分深入截面；两侧均有部分塑性深入截面；全截面进入塑性，此时达到承载能力的极限状态。

3、全截面屈服准则：中和轴在腹板范围内(N<=A W F Y )时：1M M N N 14a 12(2p 22=+∙++pxxa ）中和轴在翼缘范围内（N>A W f Y )时：1)12(2)14N N P =∙+++PXXM M a a （考虑截面塑性部分发展：1M M N N x xp =+nxγ令Np=A n f y ，M px =g x W nx f y 并引入抗力分项系数得拉弯和压弯构件得强度计算式：f W M nxx x n ≤+γA N承受双向弯矩的拉弯或压弯构件：f W M W M nyx y nx x x n ≤++γγA N式中 A n ——净截面面积：W nx 、W ny ——对X 轴y 轴的净截面抵抗矩：γx 、γy ——截面塑性发展系数。

三、压弯构件的稳定（一）、弯矩作用平面内的稳定：压弯构件的截面尺寸通常由稳定承载力确定计算压弯构件弯矩作用平面内极限承载力的方法有两大类： 一类是边缘屈服准则的计算方法，另类是精度更高的数值计算方法。

1、边缘纤维屈服准则：yExxlx x f N N W xA N =-+)1(M ϕϕ x ϕ——在弯矩作用下平面内德轴心受压构件整体稳定系数较适用于格构式构件，对于粗实腹杆偏于安全，对细长实腹杆偏于不安全2、最大强度准则：容许截面塑性深入，以具有各种初始缺陷的构件为计算模型，求解其极限承载能力+考虑截面的塑性发展，借用边缘纤维屈服准则公式yExxlx x f N N W x A N =-+)1(M ϕϕ根据极限承载力曲线，得出近似相关公式：yExf N N =-+)8.01(W M A N pxxx ϕW px ——截面塑性模量仅适用于弯矩沿杆长均匀分布的两端铰支压弯构件3、规范规定的实腹式压弯构件整体稳定计算式采用等效弯矩βmx M x （M X 为最大弯矩，βmx ≤1）考虑其他荷载作用情况,采用W px =g x W lx 考虑部分塑性深入截面以及引入考虑分析系数g R 得规范所采用实腹式压弯构件弯矩平面内的稳定计算式f N N W M Exlxx x mx ≤-+)8.01(A N'X γβϕN ——轴向压力MX ——所计算构件段范围内的最大弯矩x ϕ——轴心受压构件的稳定系数W lx ——最大受压纤维的毛截面模量N ’Ex ——参数，为欧拉临界力除以抗力分项系数（不分钢种，取γ=1.1），N ’Ex=π2EA/(R γ 1.12x λ）mx β——等效弯矩系数（二）、弯矩作用平面外的稳定1、构件在弯矩作用平面外没有足够的支撑以阻止其产生侧向位移和扭转时，构件可能发生弯扭屈曲而破坏，称为压弯构件弯矩作用平面外的整体失稳； 弯扭失稳临界条件)()1)(N N 12E =-∙--crxx Z Ey Ey y M M N N N N （ 根据Ey N /N Z 不同比值可得相关曲线：2、压弯构件整体稳定系数fb 近似计算公式：工字型截面（含H 型钢） 双轴对称时：2354400007.12yyb f ∙-=λϕ单轴对称时：23514000)1.02(07.12y yb lxbf Ah W ∙∙+-=λαϕ式中：)/(211b I I I +=α1I 和2I 分别为受压翼缘和受拉翼缘对y 轴的惯性矩3、压弯构件整体稳定系数fb 近似计算公式：T 形截面弯矩使翼缘受压时： 双角钢T 形：235/0017.01by y f λϕ-=两板组合T形(含T型钢）：235/0022.01b yyfλϕ-=弯矩使翼缘受拉时：235/0005.00.1b yyfλϕ-=（三）、双向弯曲实腹式压弯构件的整体稳定弯矩作用在两个主轴平面内称为双向弯曲压弯构件同轴心受压构件相同的方法，通过限制翼缘和腹板的宽厚比来保证压弯构件中板件的局部稳定四、压弯构件（框架柱）的设计（一）、框架柱的计算高度端部约束条件比较简单的单根压弯构件，利用计算长度系数m直接得到计算长度：mll=框架住计算长度根据上下端构件间约束情况计算（二）、实腹式压弯构件的设计1、截面形式实腹式压弯构件，要接受力大小、使用要求和构造要求选择合适的截面形式弯矩较小时，截面形式与一般轴心受压构件相同弯矩较大时，宜采用在弯矩作用平面内截面高度较大的双轴对称截面或单轴对称截面1、截面选择及验算步骤：强度验算、整体稳定验算、局部稳定验算、刚度验算2、构造要求压弯构件的翼缘宽厚比必须满足局部稳定的要求，否则翼缘屈曲必然导致构件整体失稳压弯构件的腹板高厚比不满足局部稳定要求时，可考虑较薄的腹板或者设置纵向加劲肋等（三）、格构式压弯构件的设计截面高度要求较大的压弯构件常采用格构式形式，且由于存在较大剪力，通常采用缀条式弯矩不大或正负弯矩绝对值相差不大时可用对称截面正负弯矩绝对值相差较大时常采用不对称截面，受压较大一侧采用较大的肢件1、弯矩绕虚轴作用的格构式压弯构件格构式压弯构件弯矩作用平面内整体稳定：yExxlx x mx x f N N W M ≤-+)'1(A N ϕβϕ分肢的稳定计算：弯矩绕虚轴作用的格构式构件，弯矩作用平面外的整体稳定性由分肢稳定计算保证将整个构件视为一平行桁架，两个分肢为桁架体系的弦杆，分肢所受轴心力计算：aM a y x +=21N N12N N N -=缀条式分肢按轴心压杆计算，分肢计算长度： 缀材平面内取缀条体系的节间长度 缀条平面外整体构件两侧向支撑点间的距离2、弯矩绕实轴作用的格构式压弯构件弯矩绕实轴作用格构式压弯构件受力性能同实腹式压弯构件完全相同，构件绕实轴产生弯曲失稳计算弯矩作用平面外的整体稳定时，长细比应取换算长细比，整体稳定系数取fb=1.03、双向受弯的格构式压弯构件整体稳定计算公式：f W M N N W M ly y ty Exx lx x mx ≤+-+βϕβϕ)'1(A N x分肢的稳定计算： a M x 21a y N N +=y M y I y I y ∙++=111111y1//I M12N N N -=12y M y y M M -=4、格构式的横隔及分肢的局部稳定格构柱无论截面大小，均应设置横隔设置方法同轴心受压格构柱格构柱分肢局部稳定同腹式柱五、框架中梁与柱的连接在框架结构中，梁与柱的连接节点一般用刚接，少数情况用铰接。
