电缆故障的探测方法与仪器

电缆故障定点仪电缆路径探测接收机使用说明书第一章技术说明电缆故障定点仪/电缆路径探测接收机，主要用于电缆故障精确定点，以及用于地埋电缆的路径走向查找。

一、电缆故障定点仪/电缆路径探测接收机技术指标1、灵敏度：在输入信号频率为300Hz、幅度为10μV，信噪比为20：1＞2.5V。

条件下，不失真输出V2、输出阻抗：4-40(Ω)低阻输出。

3、功耗：V=9V，静态电流:声测档不大于12mA,声磁同步档不大于18mA。

4、工作电压：9V干电池供电。

5、工作环境温度：-10℃～+40℃。

6、外形尺寸：机箱体积：210×145×70mm。

第二章电缆故障定点仪/电缆路径探测接收机功能介绍一、电缆故障定点仪/电缆路径探测接收机面板及操作功能介绍定点仪正面及定点仪背面示意图如图2.1所示：图2.1 电缆故障定点仪/电缆路径探测接收机面板示意图电源开关、音量电位器旋钮：向上拉（或者顺时针旋转），电源接通，顺时针旋转、耳机音量增大。

表头增益：用于调节V表头摆动灵敏度，顺时针旋转，摆幅增大。

同时也用于调节φ表头摆动灵敏度，顺时针旋转，摆幅增大。

耳机输出插座：与定点仪配套耳机连接。

声测/声磁同步：按键抬起为声信号接收，耳机和V表头均反映声测探头接收声波信号。

按键按下，为声磁同步接收状态，此时V表头反映探头接收放电声波信号，φ表头和耳机则接收路径仪信号或者放电电磁波信号。

φ表头：声磁同步接收时反映接收磁信号大小幅度。

V表头：指示声波信号幅度。

电源指示灯：电池电压正常值为9V，电源开关打开，该指示灯发亮，若电池电压过低时，该指示灯已亮度变暗，定点仪灵敏度也大大降低，应及时更换同型号6F22型方块电池。

声输入插座：定点仪配套的，声测探头插入该插座。

电池盖板：更换电池时，拧下M3螺钉，打开电池盖板，更换同型号6F22型9V电池。

磁输入插座：当寻测电缆路径时，此插座插入同步接收天线。

二、电缆故障定点仪/电缆路径探测接收机配套附件介绍1、定点仪探头探头是定点仪配套附件。

电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。

因此，及时准确地查找电缆故障并进行修复至关重要。

下面将介绍几种常用的电缆故障查找方法。

首先，最常用的方法是使用绝缘电阻测试仪进行测试。

在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。

如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。

通过这种方法可以快速定位故障位置，有针对性地进行修复。

其次，可以利用局放检测仪进行故障查找。

局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。

在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。

通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。

另外，还可以借助红外热像仪进行故障查找。

红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。

在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。

通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。

最后，还可以利用无损检测技术进行故障查找。

无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。

这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。

通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。

综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。

在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。

10kV配电线路电缆故障查找方法10kV配电线路电缆故障是电力系统中常见的问题，一旦出现故障可能会造成停电、损坏设备等严重后果。

及时准确地查找和修复电缆故障对于维护电力系统的稳定运行至关重要。

本文将介绍一些关于10kV配电线路电缆故障查找的方法，希望可以帮助相关工作人员提高工作效率，提高故障查找的准确性。

一、外观检查在进行故障查找之前，需要对10kV配电线路的电缆进行外观检查。

外观检查是最基本的一步，可以通过目测发现一些电缆外部的损坏情况，比如绝缘层的破损、接头处的漏油等。

如果发现了这些问题，需要及时进行修复或更换，以免引起更大的故障。

二、断路器查找接下来，可以通过断路器查找的方法来定位电缆故障的位置。

断开配电线路上游的断路器，然后使用线路测试仪器查找到断路器后的电压值。

如果发现后方的电压为零，即可初步判断故障点位于断路器后。

然后逐步移动测试仪器，直至找到断路器前的电压为零的位置，即为故障点所在。

在使用该方法时需要小心谨慎，以免对线路造成进一步损坏。

三、局部放电检测另外一种方法是利用局部放电检测技术来查找电缆故障。

局部放电是电介质中的局部放电现象，主要是由于电压应力或绝缘层缺陷引起的。

局部放电检测可以通过检测电缆的局部放电信号来定位故障点，比如利用放大器和高频探头来捕捉放电信号，再通过分析放电信号的波形和幅值来确定故障点。

这种方法适用于查找绝缘层损坏或接头处的故障。

四、超声波检测超声波检测是一种非接触的故障检测方法，可以用来查找电缆中导体之间或导体与绝缘层之间的故障。

通过使用超声波探头来扫描电缆，当波束遇到故障点时，会发生反射和散射，从而被探测仪器捕获。

通过分析捕获的信号可以准确地确定故障点的位置。

这种方法对于查找电缆内部的故障非常有效，但需要专业的人员和设备来操作。

五、热红外检测热红外检测是利用红外热像仪来检测电缆故障的一种方法。

当电缆出现故障时，会产生热量，而红外热像仪可以将这些热量转化为图像显示出来，从而可以清晰地看到故障点的位置。

说说使用电缆故障测试仪的测试方法仪器在测定电缆故障之间，测试人员除掌握本机性能与操作方法之外，必须首先确定电缆故障的性质，以便采用适当的工作方法与测试方法。

首先用兆欧或万用表在电缆一端测量各相对地及相之间的绝缘电阻,根据阻值高低确定是低阻短路或断线开路，或者是高阻闪络性故障。

操作方法1、当阻值低于200〜300欧姆为低阻故障，。

〜几十欧为短路故障，阻值极高到无限大为开路或断线故障。

是否断线，还可以将电缆终端相连用表在始端测量被短路接两相的阻值加以确认。

此类故障可用低脉冲法直接测定。

2、当阻值很高（数百兆和千兆）且在作高压实验时有瞬间放电现象，此类故障一般称为闪络性故障，可采用直流高压闪测法确定。

3、高阻故障：阻值高于低阻故障，且在作高压试验时直流高压闪测法确定。

4、按一定方式粗略测试之后再进行确定点，必要时需找电缆路径，丈量电缆长度或距离。

主要特点1、功能齐全，测试故障安全、迅速、准确。

仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。

如配备声点仪,可准确测定故障点的位置2、测试精度高。

仪器采用高速数据采样技术，读取分辨率标。

智能化程度高。

测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

并配有菜单显示操作功能，无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。

采用非易失性器件，关机后波形、数据不易失。

4、具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

5、具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8、具有打印功能。

将测试的结果打印存档。

技术参数1.测试距离不小于10公里。

2.故障点定位误差小于0.5米。

3.电缆路径探测不小于10公里。

10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。

可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。

二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。

该方法简单可靠，但精度较低。

2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。

该方法精度较高，但需要较高的测试设备和经验。

三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。

常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。

该方法简单易行，但需要经验丰富的操作人员。

2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。

该方法精度较高，但需要特殊的测试设备。

四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。

常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。

2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。

3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。

五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。

测试内容包括绝缘电阻、导体电阻、耐压试验等。

验收合格后，方可投入使用。

电力电缆故障查找方法与应用电力电缆具有供电安全可靠,受自然气象条件影响少,运行和维护成本相对较少等优点,但在实际的运行中由于城市的施工,电缆附件安装工艺不良,长期过负荷运行等因素致使电缆发生故障,影响供电安全。

如何快速查找故障点,恢复电缆正常供电，是运行维护人员面临的一个挑战。

笔者总结多年的工作经验,给出以下分享。

电力电缆故障点查找一般分四步骤进行：1.故障类型判断2.故障点预定位3.路径确认4.精确定点一、故障类型判断故障判断：用万用表、兆欧表测量电缆的故障电阻，并根据故障电阻大小，判断电缆的故障性质；进一步了解该故障的原因、电缆敷设环境及运行情况等。

电缆故障类型可分为以下5种：1、开路（断线）故障：电缆有一芯或多芯导体断裂或者金属护层断裂。

断线故障一般都伴有经电阻接地的现象。

2、短路故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻低于10Ω，其中电缆的一芯或多芯对地绝缘电阻低于10Ω的故障也叫死接地故障。

3、低阻故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于10Ω，不高于200Ω（非标准值）。

4、高阻泄露性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于200Ω。

5、高阻闪络性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻非常高，但对电缆进行耐压试验时，当电压加到某一数值，突然出现绝缘击穿的现象。

二、故障点预定位上述故障类型分类的目的是为了选择合适的测试方法，目前电缆故障测距的常用方法主要有电桥法和波反射法（脉冲法）两种。

1、电桥法：测距方法是基于电缆沿线均匀，电缆长度与缆芯电阻成正比的特点。

并根据惠斯通电桥的原理，将电缆短路接地故障点两侧的环线电阻引入电桥回路，测量其比值。

由测得的比值和已知的电缆全长，计算出测量端到故障点的距离。

此方法需要一个截面相同长度相等的完好的相线作为测试辅助相。

适用于短路、低阻与高阻泄露性故障。

2、波反射法（脉冲法）：又分为低压脉冲法、二次（多次）脉冲法、脉冲电流法。

电力电缆高阻故障的探测技术
电力电缆的高阻故障是指电缆某一部分出现了电阻大于正常值的情况，导致电流通过
受阻，电压下降，甚至造成线路短路。

如果高阻故障得不到及时发现和处理，可能会导致
电缆发生过热、烧毁甚至引发火灾的严重后果。

电力电缆高阻故障的探测技术显得十分重要。

电缆高阻故障的探测技术主要可以分为五大类：继电保护、无损检测、红外热像仪、
电缆局部放电监测和超声波检测。

继电保护是一种常用的高阻故障探测技术，通过监测电缆的电流和电压变化情况，判
断是否存在高阻故障。

当电流和电压发生异常时，继电保护会及时发出警报，并切断电源，避免进一步的事故发生。

无损检测是一种不需要破坏电缆绝缘层的方法来检测故障的技术。

常用的无损检测方
法有超声波、红外热像仪和电缆局部放电监测。

超声波通过发送超声波并观察返回的信号
来判断电缆是否存在高阻故障；红外热像仪则通过测量电缆表面的温度分布来发现电缆是
否存在过热故障；电缆局部放电监测是通过对电缆进行局部放电检测，当出现高阻故障时，会伴随着局部放电的发生。

红外热像仪是利用红外线热成像技术来检测电缆高阻故障的一种无损检测方法。

红外
热像仪可以通过检测电缆表面的热辐射来发现电缆是否存在异常的温度升高，从而判断是
否存在高阻故障。

红外热像仪的优势是可以在不接触电缆的情况下进行检测，无需切断电源。

超声波检测是通过发送超声波并观察返回的信号来判断电缆是否存在高阻故障。

超声
波检测可以检测电缆内部的物理状态，当电缆出现高阻故障时，会产生反射超声波信号。

通过对超声波信号的分析，可以判断电缆是否存在高阻故障。

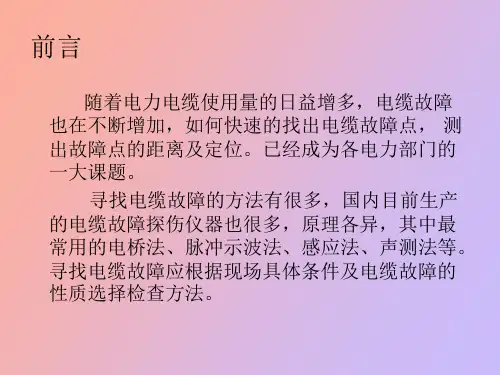

电缆故障的探测方法本文综述了电缆故障的探测方法与仪器。

首先列举了电缆故障探测的传统方法并分析了传统方法的不足，然后介绍了电缆故障探测的新方法及其特点。

随着电缆用量在整个电力传输线路和因特网中所占的比例日益提高，电缆故障出现的几率越来越大。

电缆故障对生产造成的危害较大，轻者会造成单台电气设备不能运行，重者会导致整个变电所停电，所以电缆故障点的快速测定和精确定位问题变得非常重要。

一、电缆故障探测的传统方法（一）电缆故障测距的传统方法电缆故障测距的传统方法主要有以下四种：电桥法：这是电力电缆的测距的经典方法。

该方法比较简单，但需要事先知道电缆线长度等数据，且只适用于低阻及短路故障。

但是，在实际运行中，故障常常为高阻及闪络性故障，因故障电阻很高造成电桥电流很小，因此一般的灵敏度仪表很难探测。

脉冲回波法：针对低阻与断路类型的故障，利用低压脉冲反射方法来测电缆故障比起上面的电桥法简单直接，只需通过观察故障点反射与发射脉冲的时间差来测距。

测试时将一低压脉冲注入电缆，当脉冲传播到故障点时会发生反射，脉冲被反射送回到测量点。

利用仪器记录发射和反射脉冲的时间差，只需知道脉冲传播速度就可计算出故障发生点的距离。

该方法简单直观，不需知道电缆长度等原始数据，还可根据反射波形识别电缆接头与分支点的位置。

脉冲电压法。

该方法可用于测量高阻与闪络故障。

首先将电缆故障在直流或脉冲高压信号下击穿，然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。

脉冲电压法的一个重要优点是不必将高阻与闪络性故障烧穿，直接利用故障击穿产生的瞬时脉冲信号，测试速度快，测量过程也得到简化。

但缺点是：①仪器通过一个电容电阻分压器分压测量电压脉冲信号，仪器与高压回路有电耦合，很容易发生高压信号串人，造成仪器损坏，故安全性较差；②在利用闪测法测距时，高压电容对脉冲信号呈短路状态，需要串一个电阻或电感以产生电压信号，增加了接线复杂性，使故障点不容易击穿；③在故障放电时，特别在冲闪时，分压器耦合的电压波形变化不尖锐，难以分辨。

电缆故障查找方法

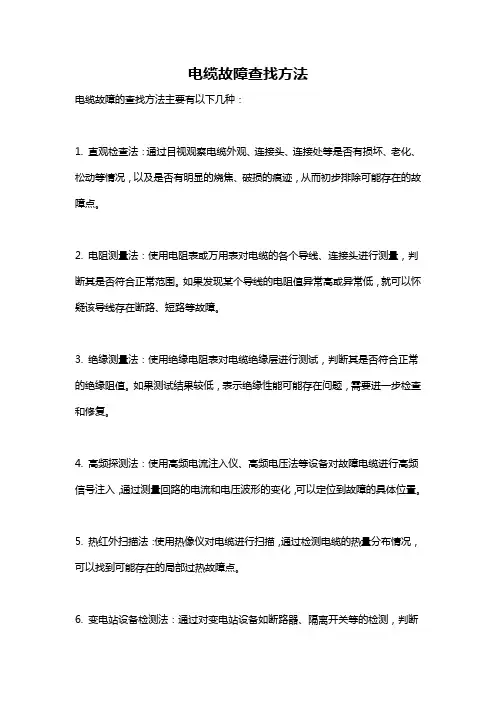

电缆故障的查找方法主要有以下几种：
1. 直观检查法：通过目视观察电缆外观、连接头、连接处等是否有损坏、老化、松动等情况，以及是否有明显的烧焦、破损的痕迹，从而初步排除可能存在的故障点。

2. 电阻测量法：使用电阻表或万用表对电缆的各个导线、连接头进行测量，判断其是否符合正常范围。

如果发现某个导线的电阻值异常高或异常低，就可以怀疑该导线存在断路、短路等故障。

3. 绝缘测量法：使用绝缘电阻表对电缆绝缘层进行测试，判断其是否符合正常的绝缘阻值。

如果测试结果较低，表示绝缘性能可能存在问题，需要进一步检查和修复。

4. 高频探测法：使用高频电流注入仪、高频电压法等设备对故障电缆进行高频信号注入，通过测量回路的电流和电压波形的变化，可以定位到故障的具体位置。

5. 热红外扫描法：使用热像仪对电缆进行扫描，通过检测电缆的热量分布情况，可以找到可能存在的局部过热故障点。

6. 变电站设备检测法：通过对变电站设备如断路器、隔离开关等的检测，判断
是否存在与电缆有关的故障。

例如，通过断路器的热重载测试、测量隔离开关的接触电阻等，可以判断电缆接线是否正确、电缆夹是否过紧等。

以上方法可以根据具体情况和设备的可用性选择适合的方式进行故障查找。

在使用上述方法时，应注意安全问题，避免触电或其他意外事故发生。

此外，如果遇到复杂或难以排查的故障，建议请专业的电气工程师或电缆维护人员进行故障排查和维修。
