《电工基础》练习及答案(3.复杂直流电路)

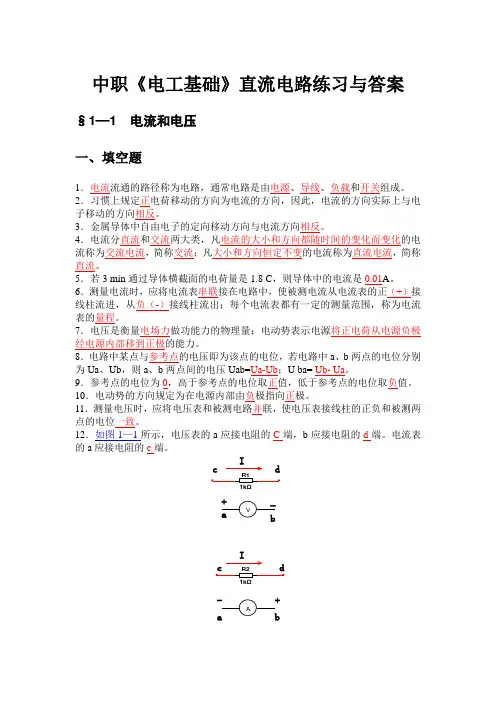

中职《电工基础》直流电路练习与答案 §1—1 电流和电压一、填空题1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向相反。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min 通过导体横截面的电荷量是1.8 C ，则导体中的电流是0.01A 。

6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。

7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源内部移到正极的能力。

8．电路中某点与参考点的电压即为该点的电位，若电路中a 、b 两点的电位分别为Ua 、Ub ，则a 、b 两点间的电压Uab=Ua-Ub ；U ba= Ub- Ua 。

9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。

10．电动势的方向规定为在电源内部由负极指向正极。

11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。

12．如图1—1所示，电压表的a 应接电阻的C 端，b 应接电阻的d 端。

电流表的a 应接电阻的c 端。

R11kΩR21kΩV A a b+_c d a b -+I I二、判断题1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

(×) 2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点的变化而变化。

(×) 4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。

9N ，且为斥力。

3。

电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5。

通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。

4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。

7。

电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9。

衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。

10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。

13。

全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。

14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。

电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为 10W 。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。

《电⼯技术基础与技能》第三章直流电路习题答案第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，⼀部分是电路，另⼀部分是电路。

外电路上的电阻称为电阻，内电路上的电阻称为电阻。

2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。

选择题1、⽤万⽤表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流⽐较⼩ D电源内阻为零2、⽤电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D⽆法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。

A、增⼤B、减⼩C、不变D、不能确定5、⼀直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。

A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。

（）2、短路电流很⼤，要禁⽌短路现象。

（）3、短路状态下，电源内阻的压降为零。

（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所⽰，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。

3．如下图所⽰，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。

求该电路电流⼤⼩应为多少？R2两端的电压是多少？4.如图所⽰电路中，已知E=12V，r=1Ω，负载R=99Ω。

求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所⽰，E=220V，负载电阻R为219Ω，电源内阻r为了1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。

第二章直流电路§2-5基尔霍夫定律五、计算题1、求图2-36所示电路中的电流I1和I2。

2、如图2-37所示，已知E1=18V,E2=12V,R1=3Ω,R2=6Ω,R3=12Ω，试求：（1）开关S断开时流过各电阻及电压UAB；（2）开关S接通后，流过个电阻的电流大小和方向。

3、列出图2-38中A、B两回路的电压方程式。

4、如图2-39所示的三极管偏置电路中E、Rb、RC为已知数，写出Ib、Ic的表达式。

§2-6支路电流法四、计算题1、用支路电流法求图2-41中的歌支路电流。

已知E1=130V,E2=117VR1=1Ω,R2=0.6ΩR3=24Ω。

2、在图2-42中，已知R1=5Ω,R2=1Ω,R3=10Ω,R4=5,E1=10V,E2=6V,试用支路电流法求个支路电流。

3、用支路电流法列出图2-43所示各支路电流的方程式。

§2-7网孔电流法四、计算题1、用网孔电流法列出求解图2-42所示各支路电流的方程式。

2、试用网孔电流法求解图2-44所示电路的各支路电流。

3、用网孔电流法求图2-45所示电路中的支路电流。

§2-8 节点电压法三、计算题1、用节点电压法求解图2-45电路中各支路电流。

2、用节点电压法计算图2-46中A点电位。

3、在图2-47中，已知R1=R2=10KΩ，E1=5V,E2=7V,E3=8V,用节点电压法求当开关S断开或闭合时，R2两端的电压及流过R2的电流。

§2-9叠加原理四、计算题1、用叠加原理计算2-41电路中的各支路电流（已知条件不变）。

2、用叠加原理计算2-50中各支路的电流。

3、电动势为10v,内阻为1Ω的电源共有2组，并联后一只蓄电池内部极板短路（被短路的电源电动势为2V ），则负载电流又为多少？§2-10戴维南定理四、计算题1、在图2-54中，已知E1=12V,R1=0.5Ω,E2=6V,R2=1.5, R=5 ,用戴维南定理求流过R电流。

第一章电路基础知识§1-1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。

2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。

3、金属导体中自由电子的定向移动方向与电流方向____________。

4、电流分为_________和_______两大类，凡_____________________________的电流称为_______________，简称_________；凡_________________________________的电流称为________________，简称__________。

5、若3min通过导体横截面的电荷量是1.8C，则导体中的电流是____________A。

6、测量电流时，应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。

7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。

8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。

9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。

10、电动势的方向规定为在电源内部由________极指向_______极。

11、测量电压时，应将电压表和被测电路______联，使电压表接线柱的正负和被测两点的电位_______。

12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端。

电工基础试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.与额定运行时相比，笼型转子的异步电动机在起动时转子电阻变大，转子漏抗变大A、正确B、错误正确答案：B2.串励直流电动机的主要特点是转速一转矩特性A、正确B、错误正确答案：A3.静电场是一种有（散度）源和无（旋度）源的场A、正确B、错误正确答案：A4.同侧相并的两个互感线圈，其等效电感量比它们异侧相并时的大。

（)A、正确B、错误正确答案：A5.对称三相交流电任一时刻，瞬时值之和恒等于零，有效值之和恒等于零。

()A、正确B、错误正确答案：B6.电路中任意两个结点之间连接的电路统称为支路A、正确B、错误正确答案：A7.RLC多参数串联电路由感性变为容性的过程中，必然经过谐振点A、正确B、错误正确答案：A8.三相四线制电路无论对称与不对称,都可以用二瓦计法测量三相功率A、正确B、错误正确答案：B9.串谐电路的特性阻抗ß在数值上等于谐振时的感抗与线圈铜耗电阻的比值A、正确B、错误正确答案：A10.同步发电机的稳态短路电流很大A、正确B、错误正确答案：B11.弥尔曼定理可适用于任意结点电路的求解。

A、正确B、错误正确答案：B12.RL一阶电路的零状态响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B13.并联电路的总电流超前路端电压时，电路应呈感性。

A、正确B、错误正确答案：B14.RC一阶电路的零状态响应，uc按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：A15.应用基尔霍夫定律列写方程式时，可以不参照参考方向A、正确B、错误正确答案：B16.铁磁材料的磁导率小于非铁磁材料的磁导率A、正确正确答案：B17.在电机和变压器铁心材料周围的气隙中存在少量磁场A、正确B、错误正确答案：A18.方波和等腰三角波相比，含有的高次谐波更加丰富。

A、正确B、错误正确答案：A19.RC一阶电路的零输入响应，uc按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B20.非线性电阻元件其电压、电流关系一定是非线性的。

实用标准第三章复杂直流电路[知识点]1．支路节点回路网孔的概念2．基尔霍夫定律3．支路电流法4．叠加定理5．戴维南定理6．两种电源模型及等效变换[题库]一、是非题1．基尔霍夫电流定律是指沿任意回路绕行一周，各段电压的代数和一定等于零。

2．任意的闭合电路都是回路。

3．理想电压源和理想的电流源是可以进行等效变换的。

4．电压源和电流源等效变换前后电源内部是不等效的。

5．电压源和电流源等效变换前后电源外部是不等效的。

6．在支路电流法中用基尔霍夫电流定律列节点电流方程时。

若电路有m个节点，那么一定要列出m个方程来。

7．回路电流和支路电流是同一电流。

8．在电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。

9．在计算有源二端网络的等效电阻时，网络内电源的电动势可去掉，电源的内阻也可不考虑。

10．由若干个电阻组成的无源二端网络，一定可以把它等效成一个电阻。

11．任意一个有源二端网络都可以用一个电压源来等效替代。

实用标准12．用支路电流法求解各支路电流时，若电路有n条支路，则需要列出n-1个方程式来联立求解。

13．电路中的电压、电流和功率的计算都可以应用叠加定理。

14．如果网络具有两个引出端与外电路相连，不管其内部结构如何，这样的网络就叫做二端网络。

15．在任一电路的任一节点上，电流的代数和永远等于零。

二、选择题1．某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为A、3，4 C、2，5B、4，3 D、4，72．如图所示，可调变阻器R获得最大功率的条件是A、1.2ΩB、2ΩC、3 ΩD、5Ω3．实验测得某有源二端线性网络的开路电压为 6V，短路电流为2A，当外接电阻为3Ω，其端电压为A、2VB、3V4．在上题中，该线性网络的开路电压为 6V，短路电流为2A，当外接电阻为（）时，可获得最大功率。

A、1 ΩB、2ΩC、3 ΩD、4Ω5．上题中，该有源二端线性网络等效为一个电压源的电压为文档大全实用标准A、2VB、3VC、4VD、6V6．把图示电路用电流源等效替代，则该电流源的参数为A、3A，3ΩB、3A，4ΩC、1A，1ΩD、1.5A，4Ω7．上题电路用电压源等效替代，则电压源的参数为A、9V，3ΩB、1V，1ΩC、3V，4ΩD、6V，4Ω8．如图所示网络N1、N2，已知I1=5A，I2=6A，则I3为A、11AB、-11AC、1AD、-1A9．如图所示，电流I的值为A、1AB、-2AC、2A文档大全实用标准10．上图中，Us的值为A、3VB、-3VC、2VD、-2V11．下面的叙述正确的是A、电压源和电流源是不能等效变换的B、电压源和电流源等效变换后，内部是不等效的C、电压源和电流源等效变换后，外部是不等效的D、以上说法都不正确12．电路如图，所示该电路的节点数和支路数分别为A、3，5B、3，6C、4，6D、4，513．如图所示，A、B两点间的等效电压是A、-18VB、18VC、-6VD、6V14．上题中，A、B两点间的等效电阻是A、0 ΩB、3 Ω15．电路如图所示，电流I为A、0AB、2AC、-2A文档大全实用标准D、4A三、填空题1．基尔霍夫电流定律指出流过任一节点的为零，其数学表达式为；基尔霍夫电压定律指出从电路上的任一点出发绕任意回路一周回到该点时为零，其数学表达式为。

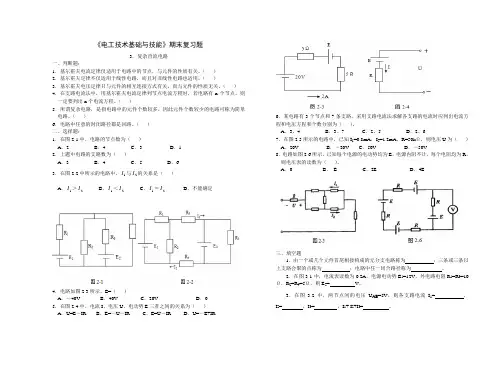

《电工技术基础与技能》期末复习题3．复杂直流电路一、判断题：1．基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。

（ ） 2．基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。

（ ） 3．基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。

（ ） 4．在支路电流法中，用基尔霍夫电流定律列节点电流方程时，若电路有n 个节点，则一定要列出n 个电流方程。

（ ）5．所谓复杂电路，是指电路中的元件个数较多，因此元件个数较少的电路可称为简单电路。

（ ）6．电路中任意的封闭路径都是回路。

（ ） 二、选择题：1．在图2-1中，电路的节点数为（ ）A ．2B ．4C ．3D ．1 2．上题中电路的支路数为（ ）A ．3B ．4C ．5D ．6 3．在图2-2中所示的电路中，1I 与2I 的关系是（ ）A ．1I ＞2IB ．1I ＜2IC ．1I ＝2ID ．不能确定4．电路如图2-3所示，E=（ ）A ．－40VB ．40VC ．20VD ．0 5．在图2-4中，电流I 、电压U 、电动势E 三者之间的关系为（ ） A ．U=E －IR B ．E=－U －IR C ．E=U －IR D ．U=－E+IR6．某电路有3个节点和7条支路，采用支路电流法求解各支路的电流时应列出电流方程和电压方程和个数分别为（ ）。

A ．3、4B ．3、7C ．2、5D ．2、67．在图2-5所示的电路中，已知I 1=0.8mA ，I 2=1.2mA ，R=50k Ω，则电压U 为（ ） A ．20V B ．－20V C ．50V D ．－50V 8．电路如图2-6所示，已知每个电源的电动势均为E ，电源内阻不计，每个电阻均为R ，则电压表的读数为（ ）。

A ．0B ． EC ．2ED ．4E三、填空题1．由一个或几个元件首尾相接构成的无分支电路称为 ；三条或三条以上支路会聚的点称为 ；电路中任一闭合路径称为 。

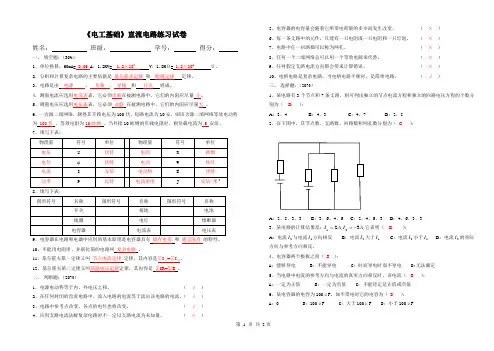

《电工基础》直流电路练习试卷姓名：班级：学号：得分：一、填空题：（30%）1、单位换算：60mA= 0.06 A；1.2KV= 1.2×102 V；1.8MΩ= 1.8×106Ω。

2、分析和计算复杂电路的主要依据是基尔霍夫定律和欧姆定律定律。

3、电路是由电源、负载、导线和开关组成。

4、测量电流应选用电流表表，它必须串联在被测电路中，它们的内阻应尽量小。

5、测量电压应选用电压表表，它必须并联在被测电路中，它们的内阻应尽量大。

6、一含源二端网络，测得其开路电压为100伏，短路电流为10安，则该含源二端网络等效电动势为100伏，等效电阻为10欧姆。

当外接10欧姆的负载电阻时，则负载电流为 5 安培。

7、填写下表：8、填写下表：9、电容器在电路和电器中应用的基本原理是电容器具有储存电荷和通交隔直的特性。

10、不能用电阻串、并联化简的电路叫复杂电路。

11、基尔霍夫第一定律又叫节点电流定律定律，其内容是∑I入=∑I出。

12、基尔霍夫第二定律又叫回路电压定律定律，其内容是∑IR=∑E。

二、判断题：（20%）1、电源电动势等于内、外电压之和。

（√）2、在任何封闭的直流电路中，流入电路的电流等于流出该电路的电流。

（√）3、电路中参考点改变，各点的电位也将改变。

（√）4、应用支路电流法解复杂电路时不一定以支路电流为未知量。

（×）5、电容器的电容量会随着它所带电荷量的多少而发生改变。

（×）6、每一条支路中的元件，只能有一只电阻或一只电阻和一只灯泡。

（×）7、电路中任一回路都可以称为网孔。

（×）8、任何一个二端网络总可以用一个等效电源来代替。

（×）9、任何假定支路电流方向都会带来计算错误。

（×）10、电桥电路是复杂电路，当电桥电路平衡时，是简单电路。

（√）三、选择题：（20%）1、某电路有3个节点和7条支路，则可列出独立的节点电流方程和独立的回路电压方程的个数分别为（ D ）：A：3、4 B：4、3 C：4、7 D：2、52、在下图中，其节点数、支路数、回路数和网孔数分别为（C ）：A：2、5、3、3 B：3、6、4、6 C：2、4、6、3 D：4、6、3、33、某电路的计算结果是: ,3,221AIAI-==它表明（ D ）：A：电流2I与电流1I方向相反B：电流2I大于1I C：电流2I小于1I D：电流2I的实际方向与参考方向相反。

电工基础(第五版)习题册参考答案电工基础(第五版)习题册参考答案第一章：电工基础知识1. 电工所需基础知识题目：第五版电工基础习题册参考答案作者：[你的名字]在电工领域，掌握基础知识是建立深厚技能的关键。

本章将介绍习题册中涉及的电工基础知识，帮助读者更好地理解和解决实际问题。

1.1 电荷与电流电荷是构成电流的基本单位，其在导体中的流动形成了电流。

电荷的基本单位是库仑（C），电流的基本单位是安培（A）。

电流的方向由正电流和负电流来表示，正电流表示电子流动方向与整个电路的方向一致，负电流则相反。

1.2 电压与电阻电压是电力源提供的电位差，决定了电荷在电路中流动的推动力。

电压的基本单位是伏特（V），常用的电压电源有直流电源和交流电源。

电阻用欧姆（Ω）来表示，它是电阻对电流产生的阻碍效果。

1.3 电功与功率电功表示电路中电能的转化和传输，其计算公式为P=VI，其中P 代表功率，V代表电压，I代表电流。

功率的单位是瓦特（W）。

第二章：直流电路2.1 基本电路元件直流电路中常用的基本元件有电阻、电容和电感。

电阻用于控制电流，电容用于储存电荷，电感用于储存磁能。

2.2 欧姆定律欧姆定律是直流电路中最基本的定律，表明电流与电压和电阻之间的关系。

该定律表述为I=V/R，其中I代表电流，V代表电压，R代表电阻。

2.3 网络定理直流电路中，网络定理是分析电路的有效工具。

其中，基尔霍夫定律用于分析电流和电压的分布，戴维南定理用于简化电路中的复杂分支。

第三章：交流电路3.1 交流电流与交流电压交流电路中的电流和电压是随时间变化的。

交流电流的频率用赫兹（Hz）来表示，一般为50Hz或60Hz。

交流电压的峰值和有效值是常用的电压表示方式。

3.2 交流电路分析方法交流电路分析采用复数分析的方法。

复数形式将交流电路中的相位和幅值统一起来，便于计算和分析。

3.3 三相交流电路三相交流电路是工业中常用的电路形式。

利用三相电源可以提供更大的功率输出，并且更加稳定。

附录㊀习题册参考答案第一章㊀电路基础知识ɦ１—１㊀电路和电路图㊀㊀一㊁填空题１.电流㊀电源㊀负载㊀控制装置㊀导线２.进行能量的传输㊁分配和转换㊀进行信息的传递和处理３.电路原理图㊀原理框图㊀印制电路图４.理想元件二㊁问答题１.答:电路主要由电源㊁负载㊁控制装置和导线组成ꎮ它们的主要功能如下所示:电源:为电路提供电能ꎮ负载:又称为用电器ꎬ其作用是将电能转变为其他形式的能ꎮ控制装置:主要作用是控制电路的通断ꎮ导线:起连接电路和输送电能的作用ꎮ２.答:把实际元件用理想元件表示后ꎬ一个实际电路便由一些理想电气元件连接而成ꎬ称为实际电路的电路模型ꎮ７７１三㊁识图㊁作图题续表２.９７１ɦ１—２㊀电流和电压一㊁填空题１.正㊀相反２.直流㊀交流㊀大小和方向恒定不变㊀稳恒电流㊀直流㊀大小和方向都随时间的变化而变化㊀交变电流㊀交流３.０ ０１４.串㊀正㊀负㊀量程５.电场力㊀电源６.参考点㊀Ｕａ－Ｕｂ㊀Ｕｂ－Ｕａ７.零㊀正㊀负８.负㊀正９.并联㊀相同１０.ｃ㊀ｄ㊀ｃ二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ˑ㊀５.ˑ㊀６.ɿ㊀７.ɿ８.ɿ三㊁选择题１.Ｄ㊀２.Ｃ㊀３.Ｂ四㊁问答题１.答:(１)要有能自由移动的电荷 载流子ꎮ(２)导体两端必须保持一定的电压ꎮ２.答:电源内部电荷在电源力的作用下从负极移动到正极ꎬ电源外部电荷是在电场力的作用下从正极移动到负极ꎮ０８１３.答:(１)对交流㊁直流电流应分别使用交流电流表和直流电流表测量ꎮ(２)电流表应串接到被测电路中ꎮ(３)直流电流表表壳接线柱上标明的 ＋ － 记号应和电路的极性相一致ꎬ不能接错ꎬ否则指针会反转ꎬ既影响正常测量ꎬ也容易损坏电流表ꎮ(４)每个电流表都有一定的测量范围ꎬ因此在测量之前应先估计被测电流大小ꎬ以便选择适当量程的电流表ꎮ若无法估计ꎬ可先用电流表的最大量程挡测量ꎬ当指针偏转不到１/３刻度时ꎬ再改用较小挡去测量ꎬ直到测得正确数值为止ꎮ(５)为了在接入电流表后对电路的原有工作状况影响较小ꎬ电流表的内阻应尽量小ꎮ五㊁计算题１.解:５ｍｉｎ＝３００ｓＩ＝Ｑｔ＝３ ６３００＝０ ０１２Ａ＝１２ｍＡ２.解:(１)Ｕａｂ＝Ｕａ－Ｕｂ＝－６－(－３)＝－３ＶＵｃｄ＝Ｕｃ－Ｕｄ＝０－(－２)＝２Ｖ(２)因为电压不随参考点的改变而变化ꎬ所以Ｕｃｄ＝２Ｖ又因为ｄ为参考点ꎬＵｄ＝０ꎬ所以Ｕｃ＝２ＶＵｂｄ＝－３－(－２)＝－１Ｖꎬ所以Ｕｂ＝－１ＶＵａｂ＝－３Ｖꎬ所以Ｕａ＝－４ＶＵｅｄ＝－２Ｖꎬ所以Ｕｅ＝－２Ｖɦ１—３㊀电㊀㊀阻一㊁填空题１.导体㊀绝缘体㊀半导体１８１２.阻碍３.正㊀反４.导电㊀强㊀弱５.电导率㊀容易６.增大㊀减小７.标称阻值㊀允许阻值㊀额定功率８.负㊀正二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ɿ三㊁选择题１.Ｃ㊀２.Ｂ㊀３.Ｄ㊀４.Ｃ㊀５.Ｃ㊀６.Ｄ四㊁问答题１.答:Ｒ１＝ρＬ１/Ｓ１＝８ΩＲ２＝ρＬ２/Ｓ２＝ρＬ１/４Ｓ１＝２ΩＲ３＝ρＬ３/Ｓ３＝ρ４Ｌ１/Ｓ１＝３２Ω２.答:不正确ꎬ由于手指的触碰ꎬ把人体的电阻也量入了ꎮ３.答:ａ)２７０００Ωʃ５％ｂ)１７ ４Ωʃ１％ɦ１—４㊀电功和电功率一㊁填空题１.电功㊀Ｗ㊀焦耳㊀功率㊀Ｐ㊀瓦特２.度㊀１度＝３ ６ˑ１０６Ｊ２８１３.电流的热效应㊀Ｑ㊀焦耳(Ｊ)４.电流的平方㊀电阻㊀通过的时间５.额定㊀满载㊀轻载㊀过载㊀超载㊀过载６.６０７.１７２８㊀０ ０００４８８.０ ４５㊀４８４Ω二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ˑ㊀５.ˑ三㊁选择题１.Ｃ㊀２.Ｃ㊀３.Ｂ㊀４.Ｂ㊀５.Ｄ四㊁问答题１.答:因为晚上７ ８点钟正好是用电高峰ꎬ由于电网的负荷较大ꎬ供电系统能保证的电压会低一些ꎬ电压降低ꎬ灯泡的功率就会减小ꎬ亮度也就减小了ꎮ深夜用电负荷最小ꎬ电源电压最高ꎬ电灯就会亮多了ꎮ２.答:不对ꎬ因为电压一定时ꎬ电流大功率才大ꎮ３.答:因为两根断了的灯丝并联ꎬ电阻减小ꎬ电流增大ꎬ所以灯会更亮ꎮ五㊁计算题１.解:Ｑ＝Ｉ２Ｒｔ＝２２０１２１０æèçöø÷２ˑ１２１０ˑ２ˑ３６００＝２ ８８ˑ１０５Ｊ２.解:因为Ｄ１ʒＤ２＝２ʒ１Ｓ１ʒＳ２＝４ʒ１Ｒ１ʒＲ２＝１ʒ４又因为电压相等ꎬ所以Ｐ１ʒＰ２＝４ʒ１３８１３.解:当电炉功率为２５０Ｗ时ꎬ电炉上实际电压为１１０ＶꎮＲ炉＝Ｕ２Ｐ＝４８４００１０００＝４８ ４ΩＲ＝４８ ４Ω所以ꎬ变阻器的阻值调节范围为０~４８ ４Ωꎮ４.解:(１)Ｗ＝ＵＩｔ＝２５ˑ１０ˑ１ˑ６０＝１５０００Ｊ(２)Ｑ＝Ｉ２Ｒｔ＝１０２ˑ０ １ˑ１ˑ６０＝６００Ｊ第二章㊀简单直流电路的分析ɦ２—１㊀全电路欧姆定律㊀㊀一㊁填空题１.电压㊀电阻２.正㊀反３.外电压㊀内电压４.端电压㊀负载电流５.通路㊀断路㊀短路６.大㊀１０Ω㊀５Ω７.＝㊀非线性㊀线性８.２２０９.１㊀４１０.１ʒ１１１.小电流㊀大电流二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ˑ㊀６.ˑ４８１三㊁选择题１.Ｂ㊀２.Ａ㊀３.Ｂ四㊁计算题１.解:Ｉ＝ＵＲ＝２２０４８４＝０ ４５Ａ２.解:６００μＶ＝６ˑ１０－４Ｖꎬ３０μＡ＝３ˑ１０－５ＡＩ短＝Ｅｒ所以ｒ＝ＥＩ短＝６ˑ１０－４３ˑ１０－５＝２０Ω３.解:Ｉ＝２２０１０００＝１１５０Ａ>５０ｍＡ所以人是危险的ꎮ解:(１)Ｓ打在 １ 位置时ꎬ电路处于通路状态ꎮ㊀㊀㊀Ｉ＝ＥＲ＋ｒ＝１０１０＝１Ａ㊀㊀㊀Ｕ＝ＩＲ＝１ˑ９ ９＝９ ９ＶＳ打在 ２ 位置时ꎬ电路处于断路状态ꎮ㊀㊀㊀㊀Ｉ＝０㊀㊀㊀Ｕ＝Ｅ＝１０ＶＳ打在 ３ 位置时ꎬ电路处于短路状态ꎮ㊀㊀㊀Ｉ短＝Ｅｒ＝１００ １＝１００Ａ㊀㊀㊀㊀Ｕ＝０解:根据Ｕ＝Ｅ－Ｉｒ１１＝Ｅ－２ｒ１０＝Ｅ－４ｒ解得Ｅ＝１２Ｖꎬｒ＝０ ５Ω５８１ɦ２—２㊀电阻的连接一㊁填空题１.较大㊀电流㊀分压器㊀电压㊀较小㊀电流㊀凡是额定工作电压２.１ʒ２㊀１ʒ１㊀１ʒ１㊀２ʒ１３.３３ ３３４.２００５.６６ ７㊀０ ６６.２㊀１５二㊁判断题１.ɿ㊀２.(１)ɿ(２)ˑ㊀３.ɿ㊀４.ˑ三㊁选择题１.Ａ㊀２.Ｂ㊀３.Ｂ㊀４.Ｃ㊀５.Ａ㊀６.Ａ㊀７.Ｄ㊀８.Ｃ㊀９.Ｂ㊀１０.Ｃ四㊁问答题答:调到１和２位置时测电流ꎬ位置１量程大ꎮ调到５和６位置时测电压ꎬ位置６量程大ꎮ五㊁计算题１.解:ＵＸ＝２２０－１１０＝１１０Ｖ＝６０１１０ʈ０ ５５ＡＩ＝ＰＮＵＮＲＸ＝ＵＸＩ＝１１００ ５５＝２００Ω６８１２.解:(１)Ｉ１＝ＵａｂＲ１＝６０１ ２ˑ１０３＝５０ｍＡＩ２＝Ｉ－Ｉ１＝１５０－５０＝１００ｍＡ(２)Ｒ２＝ＵａｂＩ２＝６０１００ˑ１０－３＝６００Ω３.解:开关接在１处ꎬ电压表读数为０ꎮ开关接在２处ꎬＲ１㊁Ｒ２串联ꎮＵＶ＝Ｕ１＝ＥˑＲ１/(Ｒ１＋Ｒ２)＝１０ˑ２００２００＋６００＝２ ５Ｖ开关接在３处ꎬＲ２与Ｒ３并联后再与Ｒ１串联ꎮＲ２３＝Ｒ２Ｒ３/(Ｒ２＋Ｒ３)＝６００ˑ３００６００＋３００＝２００ΩＵＶ＝ＥˑＲ１/(Ｒ１＋Ｒ２３)＝１０ˑ２００２００＋２００＝５Ｖ４.解:Ｒ２３＝Ｒ２//Ｒ３＝６００/２＝３００ΩＲ２３４＝Ｒ２３＋Ｒ４＝３００＋２００＝５００ΩＲＡＢ＝Ｒ１//Ｒ２３４＝５００//５００＝２５０Ωɦ２—３㊀直流电桥一㊁填空题１.电桥对臂电阻的乘积相等２.１０Ｖ㊀６Ｖ㊀４Ｖ二㊁计算题１.解:因为电桥处于平衡状态ꎬ所以Ｒ１Ｒ４＝Ｒ２Ｒ３３０Ｒ４＝１５ˑ２０Ｒ４＝１０ΩＲ总＝ｒ＋(Ｒ１＋Ｒ２)//(Ｒ３＋Ｒ４)＝０ ５＋１８＝１８ ５ΩＩ总＝Ｅ/Ｒ总＝７ ４１８ ５＝０ ４ＡＩ４＝４５３０＋４５ˑ０ ４＝０ ２４Ａ２.解:因为Ｒ１Ｒ４＝Ｒ２Ｒ３所以电桥平衡ꎬＩ５＝０Ｒ总＝Ｒ０＋(Ｒ１＋Ｒ３)//(Ｒ２＋Ｒ４)＝４８＋１９２＝２４０ΩＩ总＝Ｅ/Ｒ总＝２４/２４０＝０ １Ａ第三章㊀复杂直流电路的分析ɦ３—１㊀基尔霍夫定律㊀㊀一㊁填空题１.节点电流定律㊀在任一瞬间ꎬ流进某一节点的电流之和恒等于流出该节点的电流之和㊀ðＩ进＝ðＩ出２.回路电压定律㊀在任一闭合回路中ꎬ各段电路电压降的代数和恒等于零㊀ðＵ＝０３.正㊀负㊀正㊀负二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ɿ㊀５.ˑ㊀６.ɿ㊀７.ˑ㊀８.ɿ三㊁选择题１.Ｃ㊀２.Ｃ㊀３.Ｃ㊀４.Ｂ㊀５.Ｂ㊀６.Ｃ㊀７.Ｃ㊀８.Ｃ８８１四、计算题１.解:设左边节点为Ａꎬ右边节点为Ｂ节点Ａ:Ｉ１＝３＋１０＋５＝１８Ａ节点Ｂ:５＋Ｉ２＝２＋１０Ｉ２＝７Ａ２.解:假设电流方向和回路方向如下图所示ꎮＣ:Ｉ１＋Ｉ２＋Ｉ３回路１:Ｅ１－Ｅ３＝Ｉ１Ｒ１－Ｉ３Ｒ３回路２:Ｅ３－Ｅ２＝Ｉ３Ｒ３－Ｉ２Ｒ２Ｉ１＝－３７ＡＩ２＝４７ＡＩ３＝－１７ＡＵＡＢ＝－Ｅ１－Ｉ２Ｒ２＝－５－４７ˑ５＝－５５７Ａ３.解:(１)回路２按逆时针方向进行计算ꎮＩ１＋Ｉ２＝Ｉ３Ｅ１＝Ｉ１Ｒ１＋Ｉ３Ｒ３９８１Ｅ２＝Ｉ２Ｒ２＋Ｉ３Ｒ３所以Ｉ１＝５３ＡＩ２＝２３Ａ㊀Ｉ３＝７３Ａ(２)ＵＡＢ＝－７３ˑ２＝－１４３Ｖ(３)Ｐ３＝Ｉ２３Ｒ３＝７３æèçöø÷２ˑ２＝４９９ˑ２＝９８９Ｗɦ３—２㊀电压源与电流源的等效变换一㊁填空题１.零㊀恒压源㊀内阻２.无穷大㊀恒流源㊀内阻３.Ｅ/ｒ㊀不变㊀并联二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ˑ㊀６.ˑ三㊁选择题１.Ａ㊀２.Ａ四㊁计算题１.解:ａ)Ｉｓ＝ＥＲ＝５１０＝０ ５Ａꎬ内阻不变ｂ)Ｉｓ＝ＥＲ＝５１０＝０ ５Ａꎬ内阻不变ｃ)Ｉｓ１＝Ｅ１Ｒ１＝１０５＝２Ａ０９１Ｉｓ２＝Ｅ２Ｒ２＝２０５＝４ＡＩｓ＝Ｉｓ２－Ｉｓ１＝４－２＝２ＡＲ＝Ｒ１ʊＲ２Ω２.解:ａ)Ｅ＝ＩｓＲ＝２ˑ５＝１０Ｖꎬ内阻不变ｂ)Ｅ＝ＩｓＲ＝３ˑ１０＝３０Ｖꎬ内阻不变ｃ)Ｅ１＝Ｉｓ１Ｒ１＝３ˑ３＝９Ｖ㊀Ｅ２＝Ｉｓ２Ｒ２＝５ˑ２＝１０ＶＥ＝Ｅ２－Ｅ１＝１０－９＝１Ｖ㊀Ｒ＝Ｒ１＋Ｒ２＝３＋２＝５Ω１９１３.解:Ｉ＝２０４＋１２＋２４＝０ ５ＡＵ＝０ ５ˑ２４＝１２Ｖ五㊁实验题项目ＰＶ１ＰＶ２ＰＡ１ＰᶄＯＰᶄＬＰＡ２ＰＡ３ＰＶ３ＰＶ４ＰᵡＯＰᵡＬ读数１Ｖ５Ｖ１Ａ１Ｗ５Ｗ５Ａ１Ａ５Ｖ５Ｖ５Ｗ５Ｗɦ３—３㊀戴维南定理一㊁填空题１.两个引出端㊀电源２.开路电压㊀所有电源不起作用时ꎬ网络两端的等效电阻３.Ｒ＝ｒ㊀Ｐｍａｘ＝Ｅ２/４ｒ４.Ｒ㊀ｒ５.１０二㊁选择题１.Ａ㊀２.Ａ㊀３.Ｂ㊀４.Ｂ㊀５.Ａ２９１三、计算题１.解:ａ)Ｉ＝６２＋４＝１ＡＵＡＢ开＝２＋４＝６ＶＲ０＝７３Ωｂ)Ｉ＝３０１＋４＋５＝３ＡＵＡＢ开＝１５ＶＲ０＝２ ５Ω２.解:移开待求支路ꎬ可得:Ｉ＝Ｅ１＋Ｅ２Ｒ１＋Ｒ２＝２７６＋３＝３ＡＵＡＢ开＝－１６Ｖ等效内阻ＲＡＢ＝２ΩＩ３＝６２＋２＝１ ５ＡＵ３＝Ｉ３Ｒ３＝１ ５ˑ２＝３Ｖ３９１㊀㊀３.解:移开待求支路ꎬ可得:Ｉ＝Ｅ１－Ｅ２Ｒ１＋Ｒ２＝６４＝１ ５ＡＵＡＢ开＝１ ５ˑ２＋４＝７Ｖ等效电阻ＲＡＢ＝６ΩＩ３＝７１＋６＝１Ａ四㊁实验题(１)开路电压㊀等效电阻(２)Ｒ３支路中的电流ɦ３—４㊀叠加原理一㊁填空题㊀㊀１.正㊀负２.线性㊀电流㊀电压㊀功率３.－１㊀４㊀３４９１二、计算题１.解:(１)当电源Ｅ１单独作用时:Ｉᶄ１＝１２Ａ㊀Ｉᶄ２＝８Ａ㊀Ｉᶄ３＝０Ａ(２)当电源Ｅ２单独作用时:Ｉᵡ１＝８Ａ㊀Ｉᵡ２＝０Ａ㊀Ｉᵡ３＝２Ａ(３)当电源Ｅ１２同时作用时:Ｉ１＝１２－８＝４Ａ㊀Ｉ２＝８Ａ㊀Ｉ３＝２Ａ２.解:开关打在１时ꎬ相当于Ｅ１单独作用ꎬ电流表的读数为３Ａꎮ当Ｅ２单独作用时ꎬ图如下所示ꎬ电流表的读数为２Ａꎮ所以两个电源同时作用时ꎬ电流表的读数为５Ａꎮ５９１第四章㊀磁场与电磁感应ɦ４—１㊀磁㊀㊀场㊀㊀一㊁填空题１.排斥㊀吸引２.Ｎ极㊀Ｓ极㊀Ｓ极㊀Ｎ极㊀闭合３.均匀磁场４.切线㊀Ｎ５.电路能产生磁场６.安培定则７.从ａңｂ８.磁通㊀Φ㊀韦伯㊀磁感应强度㊀Ｂ㊀特斯拉㊀㊀Ф＝ＢＳ㊀９.磁导率㊀μ㊀Ｈ/ｍ㊀相对磁导率㊀μｒ＝μμ０二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ˑ㊀７.ɿ三㊁选择题１.Ｂ㊀２.Ｃ㊀３.Ｂ㊀４.Ｃ四㊁问答题１.答:磁感应强度是描述磁场中某点处磁场的强弱的物理量ꎬ而磁通是描述磁场在某一范围内的分布及变化情况的物理量ꎮ２.答:６９１３.解:ａ)Ｎ极指里ｂ)Ｎ极右偏ｃ)Ｎ极左偏ɦ４—２㊀磁场对电流的作用一㊁填空题㊀㊀１.电磁力㊀安培力㊀左手２.垂直㊀平行３.相互吸引㊀相互排斥４.转动㊀最大㊀最小二㊁选择题１.Ｂ㊀２.Ｃ㊀３.Ｂ㊀４.Ｃ三㊁综合分析题１.解:ａ)导体受到向右的力ꎮｂ)导体电流往里ꎮｃ)电流逆时针流动ꎮ２.解:７９１四㊁计算题１.解:(１)Ｌ＝０ ３ｍꎬＦ＝ＢＩＬ㊀㊀㊀㊀㊀㊀０ ０６＝Ｂˑ４ˑ０ ３㊀㊀㊀㊀㊀㊀Ｂ＝０ ０５Ｔ㊀㊀㊀(２)Ｆ＝ＢＩＬｓｉｎα＝０ ０５ˑ４ˑ０ ３ˑ１２＝０ ０３Ｎ２.解:(１)Ｆ＝ＢＩＬ㊀㊀㊀㊀㊀㊀０ ０２ˑ１０＝Ｂˑ２ˑ０ ４㊀㊀㊀㊀㊀㊀Ｂ＝０ ２５Ｔ㊀㊀㊀(２)磁感应强度方向向里ꎮɦ４—３㊀电磁感应一㊁填空题㊀㊀１.利用磁场产生电流的现象㊀产生感应电流㊀发生变化２.感应电流㊀阻碍㊀相反㊀相同３.线圈中磁通的变化率㊀ｅ＝ＮΔΦΔｔ４.楞次㊀法拉第电磁感应二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ˑ三㊁选择题１.Ａ㊀２.Ｂ㊀３.Ａ㊀４.Ｂ㊀５.Ｃ㊀６.Ｄ８９１四㊁问答题１.答:利用磁场产生电流的现象称为电磁感应ꎮ条件:穿过闭合电路的磁通发生变化ꎮ线圈中有磁通不一定有感应电动势ꎮ２.答:铜圆圈向左运动ꎮ３.答:ａ)能产生感应电动势ꎬ方向向上ꎮｂ)不能产生感应电动势ꎮｃ)能产生感应电动势ꎬ方向从ＡңＯꎮ４.答:ａ)向右偏转ꎮｂ)向左偏转ꎮ五㊁计算题１.解:Ｌ＝２０ｃｍ＝０ ２ｍ(１)ｅ＝ＢＩＬｓｉｎα＝０ ８ˑ０ ２ˑ１０ˑ０＝０(２)ｅ＝ＢＩＬｓｉｎα＝０ ８ˑ０ ２ˑ１０ˑ１２＝０ ８Ｖ(３)ｅ＝ＢＩＬｓｉｎα＝０ ８ˑ０ ２ˑ１０＝１ ６Ｖ方向垂直纸面向里ꎮ２.解:ｅ＝ＮΔΦΔｔ＝１０００ˑ０ ０９－０ ０２０ ０７＝１００ＶＩ＝ＥＲ＋ｒ＝１００９９０＋１０＝０ １Ａ３.解:(１)ＡＢ上产生感应电动势为:Ｅａｂ＝ＢＬＶ１＝２ˑ０ ４ˑ５＝４ＶＣＤ上产生的感应电动势为:Ｅｃｄ＝ＢＬＶ２＝２ˑ０ ４ˑ４＝３ ２Ｖ(２)Ｉ＝ＥＡＢ＋ＥＣＤＲ＝７ ２０ ５＝１４ ４Ａ方向向左ꎮ９９１ɦ４—４㊀自感和互感一㊁填空题㊀㊀１.电磁感应㊀电流发生变化㊀ｅＬ㊀ｉＬ２.Ｌ㊀Ｌ＝ＮΦＩ㊀亨利３.另一线圈４.一致㊀极性始终保持一致５.长㊀多㊀大㊀异名㊀同㊀Ｌ顺＝Ｌ１＋Ｌ２＋２Ｍ６.同名㊀反㊀Ｌ反＝Ｌ１＋Ｌ２－２Ｍ二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ɿ㊀５.ˑ三㊁选择题１.Ｂ㊀２.Ｂ㊀３.Ｃ㊀４.Ａ㊀Ｂ四㊁综合分析题１.解:灯泡亮一下再灭ꎮ２.解:ＨＬ２立即亮ꎬＨＬ１慢慢亮ꎮ原因是与ＨＬ１串联的线圈阻碍电流的变化ꎮ３.解:ａ)１ꎬ４ꎬ６是同名端(２ꎬ３ꎬ５是同名端)ꎮｂ)１ꎬ３是同名端(２ꎬ４是同名端)ꎮ４.解:正偏ꎮ５.解:Ａ中左负右正ꎮＢ中左正右负ꎮ６.解:应采用ａ)图方式ꎬａ)图在磁场作用下才可以产生 ００２感应电流ꎬ形成涡流ꎻ采用多层叠片方式组成ꎬ并用薄层绝缘材料将各层隔开ꎬ以减少涡流损耗ꎮ五㊁计算题１.解:ｅ＝Ｌ＝ΔｉΔｔ＝０ ５ˑ５１＝２ ５Ｖ２.解:(１)ｅ＝ＬΔｉΔｔ１＝Ｌˑ４２Ｌ＝０ ５Ｈ(２)因为２~４ｓ内线圈的电流没有发生变化ꎬ所以产生的感应电动势为０ꎮ(３)４~５ｓ内线圈产生的感应电动势为:ｅ＝ＬΔｉΔｔ＝０ ５ˑ４１＝２Ｖɦ４—５㊀铁磁材料与磁路一㊁填空题㊀㊀１.使原来没有磁性的物质具有磁性㊀铁磁物质２.Ｂ㊀Ｈ㊀磁滞回线３.软磁性材料㊀硬磁性材料㊀矩磁性材料４.磁通所通过的路径㊀无分支㊀有分支５.通过线圈的电流㊀线圈匝数㊀安培６.磁通在通过磁路时所受到的阻碍㊀１/亨７.Φ＝ＥｍＲｍ８.主磁通㊀漏磁通９.励磁线圈㊀铁芯㊀衔铁１０２二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ɿ㊀６.ɿ㊀７.ˑ三㊁选择题１.Ａ㊀２.Ｃ四㊁问答题１.答:可分为硬磁材料㊁软磁材料㊁矩磁材料ꎮ特点:硬磁材料不易磁化ꎬ不易退磁ꎮ软磁材料容易磁化ꎬ容易退磁ꎮ矩磁材料很易磁化ꎬ很难退磁ꎮ用途:硬磁材料适合制作永久磁铁㊁扬声器的磁钢ꎮ软磁材料适合制作交流电设备的铁芯ꎮ矩磁材料适合制作磁带㊁计算机的磁盘ꎮ２.答:通入反向电流ꎬ才能将元件轻便地取下ꎬ因为通入反向电流可以消除剩磁ꎮ３.答:气隙对励磁电流的影响不同ꎮ交流电磁铁:励磁电流随气隙的增大而增大ꎮ直流电磁铁:励磁电流不变ꎬ与气隙无关ꎮ４.答:现象:线圈会因过热而烧坏ꎮ因为衔铁长时间不能吸合ꎬ铁芯磁路中存在一个很大的气隙ꎬ磁路的磁阻增大ꎬ这时线圈上所加电压未变ꎬ磁通Фｍ与Ｕ必须严格对应ꎬ在磁阻增大的情况下ꎬ就必须增大励磁电流ꎬ才能得到相等的磁通ꎮ５.答:通电后ꎬ电磁铁有磁性ꎬ吸上衔铁ꎬ电动机正常工作ꎻ断电后ꎬ电磁铁无磁性ꎬ衔铁落下ꎬ抱闸抱死制动轮ꎬ从而让电动机迅速停转ꎮ２０２五㊁计算题１.解:Ｅｍ＝ＮＩ２０００＝Ｎˑ５Ｎ＝４００匝２.解:(１)μ０＝４πˑ１０－７Ｈ/ｍμ铁＝７００ˑ４πˑ１０－７Ｈ/ｍｌ＝πｄ＝πˑ０ ５＝０ ５πｍＳ＝πｒ２＝πˑ(０ ０５)２＝２５πˑ１０－４ｍ２Ｒｍ０＝ｌμ０Ｓ＝０ ５π４πˑ１０－７ˑ２５πˑ１０－４＝１ ５９ˑ１０８(１/Ｈ)Φ０＝ＮＩＲｍ＝１２００ˑ５１ ５９ˑ１０８＝３ ８ˑ１０－５Ｗｂ(２)Ｒｍ铁＝Ｒｍ０７００Φ＝Φ０ˑ７００＝２ ６６ˑ１０－２Ｗｂ第五章㊀单相交流电路ɦ５—１㊀交流电的基本概念㊀㊀一㊁填空题１.方向不随时间的变化而变化㊀方向随时间的变化而变化㊀正弦规律变化２.交流电每次重复变化一次所需的时间㊀㊀Ｔ㊀秒㊀交流电在１秒内重复变化的次数㊀ｆ㊀赫兹㊀Ｔ＝１ｆ ３０２３.５０㊀０ ０２㊀３１４４.最大值(有效值)㊀频率(周期㊁角频率)㊀初相角５.有效值＝最大值２㊀有效值＝１ １１平均值㊀有效值６.１Ａ㊀２２Ａ㊀５０ＨＺ㊀０ ０２ｓ㊀－π４７.ｅ１超前ｅ２φ㊀ｅ１ꎬｅ２同相㊀㊀ｅ１与ｅ２反相㊀ｅ１与ｅ２正交８.波形图㊀相量图㊀瞬时值表达式９.逆㊀频率１０.平行四边形二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ三㊁选择题１.Ｂ㊀２.Ｃ㊀３.Ｃ㊀４.Ｄ㊀５.Ａ㊀６.Ｃ㊀７.Ｄ四㊁问答题１.答:８Ａ的直流电流大ꎬ因为８>１０２ꎮ２.答:不能ꎬ因为有效值为１０００Ｖ的交流电的最大值为１０００２ꎬ会击穿电容器ꎮ３.答:(１)最大值和初相位不同ꎬ频率相同ꎮ(２)波形图略ꎮ(３)ｕ２超前ｕ１９０ʎꎬｕ１超前ｕ３９０ʎꎮ五㊁计算题１.解:Ｔ＝０ ２ｓ㊀Ｉ＝５２Ａ㊀ｆ＝５Ｈｚ㊀ω＝３１ ４ｒａｄ/ｓｉ＝１０ｓｉｎ(３１ ４ｔ＋９０ʎ)Ａ４０２２.解:ｅ＝２２０ｓｉｎ(３１４ｔ＋３０ʎ)Ｖｔ＝０ ０１ｓ时ꎬｅ＝２２０ｓｉｎ(π＋３０ʎ)＝－２２０ｓｉｎ３０ʎ＝－２２０ˑ１２＝－１１０Ｖ波形图略ꎮ３.解:(１)ｉ＝１００ｓｉｎ(３１４ｔ)ｍＡＴ＝０ ０２ｓꎬα＝３０ʎ时ꎬｉ＝５０ｍＡ３０ʎ３６０ʎ＝ｔ１Ｔꎬｔ１＝１６００ｓ(２)α＝９０ʎ时ꎬｉ到达最大值９０ʎ３６０ʎ＝ｔ２Ｔｔ２＝１２００ｓ４.解:(１)(２)５０２５.解:ｉ１＋ｉ２＝５２ｓｉｎ(１００π－２３ʎ)Ａｉ１－ｉ２＝５２ｓｉｎ(１００π＋８３ʎ)Ａɦ５—２㊀电容器和电感器一㊁填空题㊀㊀１.储存电荷２.对交流电的阻碍㊀反㊀１ωＣ㊀Ω３.电容器充放电过渡过程时间的长短㊀τ㊀秒４.隔㊀通㊀阻㊀通５.两极板间的距离㊀小６.小㊀大㊀Ｃ２Ｃ１＋Ｃ２Ｕ㊀㊀Ｃ１Ｃ１＋Ｃ２Ｕ７.两极板间的面积㊀大８.抗拒电流变化㊀对交流电的阻碍㊀正㊀ωＬ㊀Ω９.电感㊀电阻１０.通㊀阻㊀通㊀阻１１.感抗㊀等效损耗电阻㊀低㊀高二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ɿ㊀６.ɿ三㊁问答题１.答:电容偏转最小ꎬ电感偏转最大ꎮ２.(１)原因:电容器内部可能已断路ꎮ(２)原因:电容器内部短路ꎮ(３)原因:电容器有漏电现象ꎮ６０２四㊁计算题１.解:(１)ＸＣ＝１ωＣ＝１２πｆＣ＝１２ˑ３ １４ˑ１０６ˑ１００ˑ１０－１２ʈ１５９２Ω(２)ＸＣ＝１ωＣ＝１２πｆＣ＝１２ˑ３ １４ˑ５０ˑ１００ˑ１０－１２ʈ３１８４７１３４Ω２.解:ＸＬ＝２πｆＬ＝２ˑ３ １４ˑ５０ˑ０ ６＝１８８ ４Ωɦ５—３㊀单一参数交流电路一㊁填空题㊀㊀１.Ｉ＝ＵＲ㊀同相２.０ ３１１ｓｉｎ(３１４ｔ＋３０ʎ)Ａ㊀０ʎ㊀４８ ４３.交流电一个周期内消耗功率的平均值㊀有功功率４.Ｉ＝Ｕ/ＸＬ㊀电压超前电流９０ʎ５.０㊀ＵＩ㊀Ｕ２ＸＬ㊀Ｉ２ＸＬ６.０㊀短路７.１０２ｓｉｎ１０００ｔ－π２æèçöø÷㊀２㊀０ ００２㊀２００８.Ｉ＝ＵＸＣ㊀电压滞后电流９０ʎ９.０㊀ＵＩ㊀Ｕ２ＸＣ㊀Ｉ２ＸＣ１０.１０２ｓｉｎ(１０００ｔ＋９０ʎ)Ａ㊀２Ω㊀５ˑ１０－４Ｆ㊀２００Ｖａｒ７０２二㊁判断题１.ɿ㊀２.ɿ㊀３.ɿ㊀４.ɿ㊀５.ˑ㊀６.ɿ㊀７.ˑ８.ɿ三㊁选择题１.Ｂ㊀２.Ａ㊀３.Ａ㊀４.Ｃ㊀５.Ｃ㊀６.Ａ㊀７.Ｃ㊀８.Ｃ９.Ｂ四㊁计算题１.解:Ｉ＝ＰＵ＝５００２２０＝２ ３Ａｉ＝２ ３２ｓｉｎωｔ－２３πæèçöø÷Ａ２.解:感抗ＸᶄＬ＝１００Ω电压与电流的相位差为９０ʎ３.解:(１)ＸＬ＝ωＬ＝１００πˑ０ ０１＝３ １４ΩＩ＝ＵＸＬ＝１００３ １４＝３１ ８５Ａ(２)ｉ＝３１ ８５２ｓｉｎ３１４ｔ－２３πæèçöø÷Ａ(３)８０２(４)Ｑ＝ＵＩ＝１００ˑ３１ ８５＝３１８５Ｖａｒ４.解:(１)ＸＣ＝１ωＣ＝１３１４ˑ４０ˑ１０－６ʈ８０Ω(２)Ｉ＝ＵＸＣ＝２２０８０＝２ ７５Ａ(３)ｉ＝２ ７５２ｓｉｎ３１４ｔ＋π６æèçöø÷Ａ(４)(５)ＱＣ＝ＵＩ＝２２０ˑ２ ７５＝６０５Ｖａｒɦ５—４㊀ＲＬＣ串联电路一㊁填空题㊀㊀１.６Ω㊀１６２.１０㊀５３ʎ㊀２２ｓｉｎ(３１４ｔ－２３ʎ)Ａ㊀１２Ｖ㊀１６Ｖ３.１０㊀３７ʎ㊀２２ｓｉｎ(３１４ｔ＋６７ʎ)Ａ㊀１６Ｖ㊀１２Ｖ４.６０ʎ㊀１/２㊀５００Ｗ㊀５００３Ｖａｒ㊀１０００Ｖ Ａ５.ＸＬ＝ＸＣ㊀ＸＬＲ＝ＸＣＲ㊀电压谐振６.相等㊀小㊀大㊀Ｒ７.１Ω㊀１００Ｗ㊀０Ｖａｒ㊀１００Ｖ Ａ二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ˑ９０２三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｂ㊀４.Ａ㊀５.Ｂ㊀６.Ｃ㊀７.Ｂ㊀８.Ｃ四㊁计算题１.解:(１)ＸＬ＝ωＬ＝３１４ˑ４８ˑ１０－３＝１５Ω(２)Ｚ＝Ｒ２＋Ｘ２Ｌ＝１５２＋２０２＝２５Ω(３)Ｉ＝ＵＺ＝２２０２５＝８ ８Ａ(４)阻抗三角形为α＝ａｒｃｔａｎＸＬＲ＝ａｒｃｔａｎ１５２０＝３７ʎｉ＝８ ８２ｓｉｎ(３１４ｔ＋５３ʎ)Ａ(５)Ｐ＝２２０ˑ８ ８ˑｃｏｓ３７ʎ＝２２０ˑ８ ８ˑ０ ８＝１５４８ ８Ｗ㊀㊀Ｑ＝ＵＩｓｉｎα＝２２０ˑ８ ８ˑｓｉｎ３７ʎ＝１１６１ ６ＶａｒＳ＝ＵＩ＝２２０ˑ８ ８＝１９３６Ｖ Ａ２.解:(１)ＸＣ＝１２πｆＣ＝１１００ˑ１２５ˑ１０－６＝８０Ω(２)Ｚ＝Ｒ２＋Ｘ２Ｃ＝６０２＋８０２＝１００Ω０１２(３)Ｉ＝ＵＺ＝１１０１００＝１ １Ａ(４)阻抗三角形为ｉ＝１ １２ｓｉｎ(１００ｔ＋１４３ʎ)(５)Ｐ＝ＵＩｃｏｓα＝１１０ˑ１ １ˑ０ ６＝７２ ６ＷＱ＝ＵＩｓｉｎα＝１１０ˑ１ １ˑ０ ８＝９６ ８ＶａｒＳ＝ＵＩ＝１１０ˑ１ １＝１２１Ｖ Ａ(６)ｃｏｓα＝３５＝０ ６(７)Ｉ＝０３.解:(１)Ｚ＝ＵＩ＝２２０４４＝５Ω(２)Ｚ２＝Ｒ２＋(ＸＬ－ＸＣ)２ʑ５２＝４２＋(３－ＸＣ)２ʑＸＣ＝６Ω(３)ＵＲ＝ＩＲ＝４４ˑ４＝１７６ＶＵＬ＝ＩＸＬ＝４４ˑ３＝１３２ＶＵＣ＝ＩＸＣ＝４４ˑ６＝２６４Ｖ(４)Ｐ＝Ｉ２Ｒ＝４４２ˑ４＝７７４４Ｗ１１２Ｑ＝Ｉ２(ＸＬ－ＸＣ)＝４４２ˑ３＝５８０８ＶａｒＳ＝ＵＩ＝２２０ˑ４４＝９６８０Ｖ Ａ五、实验题１.解:当输入直流电压时Ｒ＝ＵＩ＝３６０ ６＝６０Ω当输入交流电压时Ｚ＝ＵＩ＝２２０２ ２＝１００ΩＸＬ＝Ｚ２－Ｒ２＝１００２－６０２＝８０ΩＬ＝ＸＬ２πｆ＝８０３１４＝０ ２５Ｈ２.解:因为是交流电路ꎬ所以Ｒ和Ｌ的相位不同ꎬ它们之间的关系应为:Ｕ＝Ｕ２Ｒ＋Ｕ２Ｌ３.解:(１)ｆ＝１２πＬＣ＝１２π０ １ˑ０ １ˑ１０－６＝１００００２πʈ１５９０Ｈｚ(２)Ｉ＝ＵＲ＝０ ００１１＝０ ００１Ａ＝１ｍＡ(３)Ｑ＝ＸＬＲＸＬ＝ωＬ＝１００００ˑ０ １＝１０００ΩＱ＝１０００２１２ＸＣ＝ＸＬ＝１０００ΩＵＣ＝ＩＸＣ＝０ ００１ˑ１０００＝１Ｖ４.解:(２)频率㊀(３)０ ０１Ａ(４)０ ０１Ａɦ５—５㊀ＲＬＣ并联电路一、填空题㊀㊀１.电源内阻较大２.１２πＬＣ㊀大㊀小３.ＸＬＲ㊀大大超过㊀电流谐振４.大㊀多５.项目ＸＬ与ＸＣ的大小关系总阻抗总电流(压)品质因数总电流(压)与品质因数的关系谐振频率串联谐振ＸＬ＝ＸＣＺ＝ＲＩ＝ＵＺＱ＝ω０ＬＲ＝１ω０ＣＲＱ＝ＵＬＵ＝ＵＣＵ＝ＸＬＲ＝ＸＣＲｆ０＝１２πＬＣ３１２续表项目ＸＬ与ＸＣ的大小关系总阻抗总电流(压)品质因数总电流(压)与品质因数的关系谐振频率并联谐振ＸＬʈＸＣＺ＝ＬＲＣＩ＝ＵＲＣＬＱ＝ω０ＬＲ＝１ω０ＲＣＩＲＬʈＩＣʈＱＩ０ｆ０＝１２πＬＣ６.㊀㊀㊀㊀项目类型㊀㊀㊀㊀规格功率因数线路电阻功率损耗白炽灯２２０Ｖ/４０Ｗ１５Ω０ １７Ｗ荧光灯２２０Ｖ/４０Ｗ０ ４５Ω１ ０３Ｗ二㊁选择题１.Ａ㊀２.Ｃ㊀３.Ａ㊀４.Ｂ㊀５.Ｂ㊀６.Ａ㊀７.Ｂ三㊁问答题答:不可以ꎮ感性负载和电容器并联后ꎬ线路上的总电流比未补偿时要小ꎬ总电流和电源之间的相角Ф也减小ꎬ这就提高了线路的功率因数ꎮ四㊁计算题解:(１)由ｆ０＝１２πＬＣ可得Ｌ＝１４π２ｆ２０Ｃ＝１４ˑ３ １４２ˑ(３７ˑ１０６)２ˑ１０ˑ１０－１２＝１８ ５μＨ４１２(２)ＸＬ＝２πｆ０Ｌ＝２ˑ３ １０－６＝４ ３ｋΩＲ＝ＸＬＱ＝４３００５０＝８６ΩＩ１＝ＩＣｓｉｎφ１＝ＩＣˑＸＬＲ２＋Ｘ２Ｌ由于ＸＬ≫ＲʑＩｌʈＩＣ＝Ｉ０Ｑ＝１０ˑ５０＝５００ｍＡ第六章㊀三相交流电路ɦ６—１㊀三相交流电源㊀㊀一、填空题１.同㊀等㊀１２０ʎ㊀相序２.中性㊀中㊀星㊀相㊀端㊀火㊀中性㊀零㊀零㊀三相四线３.相㊀Ｕ㊀ ＵＶ㊀Ｕ㊀ ＶＷ㊀Ｕ㊀ ＷＵ㊀中性㊀Ｕ㊀ Ｕ㊀Ｕ㊀ Ｖ㊀Ｕ㊀ Ｗ㊀首㊀末㊀３㊀３０ʎ４.Ｅｍｓｉｎ(３１４ｔ－９０ʎ)㊀Ｅｍｓｉｎ(３１４ｔ＋１５０ʎ)５.专业保护㊀高压供电㊀低压动力６.(上)保护零线(ＰＥ)㊀(左)工作零线(Ｎ)㊀(右)相线(Ｌ)５１２二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ɿ三㊁选择题１.Ａ㊀２.Ａ㊀３.Ａ㊀４.Ｂ㊀５.Ｄ㊀６.Ｄ㊀７.Ｂ８.Ｃ四㊁问答与计算题１.答:能确定ꎮ方法一:用测电笔依次测四根线ꎬ测电笔不发光的为中线ꎬ其余为相线ꎮ方法二:用交流电压表测１线与其余三根线之间的电压ꎬ若三次结果一样都为２２０Ｖꎬ则１线为中线ꎬ２㊁３㊁４为相线ꎮ若两次为３８０Ｖꎬ一次为２２０Ｖꎬ则结果为２２０Ｖ的那次所接的(除１线)为中线ꎬ其余两次所接的线和１线都为相线ꎮ２.答:ｕＵ＝２２０２ｓｉｎ(ωｔ－６０ʎ)ＶｕＵＶ＝３８０２ｓｉｎ(ωｔ－３０ʎ)ＶｕＶ＝２２０２ｓｉｎ(ωｔ－１８０ʎ)ＶｕＶＷ＝３８０２ｓｉｎ(ωｔ－１５０ʎ)ＶｕＷ＝２２０２ｓｉｎ(ωｔ＋６０ʎ)ＶｕＷＵ＝３８０２ｓｉｎ(ωｔ＋９０ʎ)Ｖɦ６—２㊀三相负载的连接方式一㊁填空题㊀㊀１.３３㊀１㊀０６１２２.１㊀３３㊀滞后３０ʎ３.２２㊀６６４.３ＵＬＩＬｃｏｓФ㊀３ＵＬＩＬｓｉｎФ㊀㊀３ＵＬＩＬ５.Ｙ㊀Δ６.３３㊀３㊀３７.２２０Ｖ㊀１０Ａ８.３８０Ｖ㊀１０３３Ａ二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ˑ㊀５.ɿ㊀６.ˑ㊀７.ˑ８.ˑ三㊁选择题１.Ｃ㊀２.Ａ㊀３.Ｄ㊀４.Ｃ㊀５.Ｂ㊀６.Ａ四㊁计算题１.解:应接成ә形ꎬ如下图所示ꎮ７１２Ｐ＝ＵＩＩ＝ＰＵ＝６０２２０＝３１１ＡＩΔＰ＝２０Ｉ＝６０１１ＡＩΔＬ＝３ＩΔＰ＝３ˑ６１１＝９ ４５Ａ２.解:(１)ＵＹＰ＝３８０３＝２２０Ｖ㊀ＩＰ＝ＩＬ＝２２０２２＝１０Ａ(２)ＵΔＰ＝３８０Ｖ㊀ＩΔＰ＝３８０２２＝１０３ＡＩΔＬ＝３ＩΔＰ＝３ˑ１０３＝３０Ａ３.解:Ｚ＝Ｒ２＋Ｘ２Ｌ＝８２＋６２＝１０ΩＩ＝ＵΔＰＺ＝３８０１０＝３８ＡＩΔＬ＝３ＩΔＰ＝３ˑ３８＝６６ＡＰ＝３ＵＬＩＬｃｏｓφＰ＝３ˑ３８０ˑ６６ˑ０ ８＝３４ ７５ｋＷ五、分析与实验题１.２.答:(１)中线不可以安装熔断器和开关ꎮ(２)左边２盏白炽灯ꎬ额定电压只有２２０Ｖꎬ不可以连接在Ｌ１和Ｌ２之间ꎮ８１２(３)右边控制２盏灯的开关不应安装在中线一侧ꎬ安装原则应该是火线进开关ꎬ这样才能保证安全ꎮ３.答:４.答:能正常发光ꎮ５.答:每相两盏灯先并联ꎬ三相负载再采用三角形连接ꎮ９１２。

(完整版)《电工基础》习题及答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)《电工基础》习题及答案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)《电工基础》习题及答案的全部内容。

（完整版)《电工基础》习题及答案编辑整理:张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方，但是我们任然希望（完整版）《电工基础》习题及答案这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区,这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <(完整版)《电工基础》习题及答案> 这篇文档的全部内容。

习题一一、判断题1．负载在额定功率下的工作状态叫满载。

（ √ ）2．电流方向不随时间而变化的电流叫稳恒电流。

（ × )3．如果把一个6V 的电源正极接地,则其负极为—6V 。

（ √ ）4．电路中某点的电位值与参考点的选择无关。

（ × ）5．电路中某两点间电压的正负，就是指这两点电位的相对高低。

（ √ ）6．导体的长度增大一倍，则其电阻也增大一倍。

（ √ ）7．电源电动势的大小由电源本身性质决定，与外电路无关。

（√ ）8．公式R U I /=可以写成I U R /=,因此可以说导体的电阻与它两端的电压成正比，与通过它的电流成反比.（ × ）9．在电源电压一定的情况下，负载大就是指 大负载。

电⼯基础试题库与参考题答案第⼀部分直流电路及直流电路分析1.⼀般物质按其导电性能⽽论，⼤体可以分为、和三种；⼀般电路由、、和等组成。

2.构成电路的⽬的是、、和电能。

3.电路通常有、和三种状态。

4.电荷的定向移动形成了电流，我们把电流的⽅向规定为定向移动的⽅向，在外电路中电流总是从电源的极流向极。

5.电压是电路中任意两点间的，电压⼜是衡量做功⼤⼩的量，它的⽅向是，⽽电动势是衡量做功⼤⼩的量，它的⽅向是。

6.电位的相对值，随的改变⽽变，电位越⾼，表明电场⼒移动单位正电荷所做的功越。

7.电阻和电导是同⼀事物的两种表⽰⽅法，电阻反映了导体电流通过的能⼒，⽽电导表⽰的是导体电流的能⼒。

8.电功是计量电流做功的量，⼀般⽤来度量，⽽电功率是表⽰电流做功的量。

9.欧姆定律反映的是电路中、和三者的数量关系。

全电路欧姆定律的表达式为。

10.楞次定律研究的是电流热效应的计量规律，即电流通过导体产⽣的热量，与的平凡成正⽐，与导体的成正⽐，与导体的成正⽐。

11.照明电路采⽤的是联电路。

12.电能的优越性主要表现在三个⽅⾯，即、、。

13.电流的和都不随时间⽽改变的电流叫直流电。

14.电阻值不随外加电压或通过的电流⽽改变的电阻叫，⾦属导体的电阻由它的、、和决定的。

把⼀根导线均匀拉长为原来的3倍，则它的电阻值约为原来电阻值的倍。

15.电流流过⽤电器时，将电能转换为其他形式的能量。

转换电能的计算：=W ；转换电功率的计算：=P ；转换电热的计算：=Q 。

把额定电压为220V 的灯泡接在110V 的电源上，灯泡的功率是原来的倍。

16.串联电路越多，等效电阻；⽽并联电阻越多，等效电阻；⼀条粗细均匀的导线，其电阻为48Ω，我们先把它切成n 段，再把n 段并联起来，电阻为3Ω，那么n 等于。

17.有5个10Ω的电阻串联，等效电阻是Ω；若将它们并联，等效电阻是Ω。

18.有电阻1R 和2R ，1R :2R =1:4，如果在电路中把它们串联，则两个电阻上的电压⽐=21:U U ，它们的功率⽐=21:P P ，它们的电流⽐21:I I = 。

电工基础习题册参考答案(第四版劳动社会出版社)第一章电路基础知识§1—1 电流和电压 一、填空题1．电流 电源 导线 负载 开关 2．正 相反 3. 相反4．直流 交流 电流的大小和方向都随时间的变化而变化交流电流 交流 大小和方向恒定不变 直流电流 直流 5．0．016．串联 + - 量程7．电场力 将正电荷从电源负极经电源内部移到正极 8．参考点 U ，—Ub Ub —U ， 9．0 正 负 10．负 正 11. 并 一致 12． c d c 二、判断题1．X 2．√ 3．X 4．√ 三、问答题 答：略四、计算题1．解：5min=300s)(12)(012.03006.3mA A t Q I ====答：略2．解：(1)U ab =U a —U b = -6-(-3)=-3 (V)U cd =U c —U d =0-(-2)=2(V) (2)电压不随参考点的变化而变化 由上可知： U cd =2V U d =0 所以U 。

=2VU bd = -3-(-2)= -1(V) 所以U b = -1 V U ab = -3 V所以U 。

= -4V U cd = -2 V所以U 。

= -2V答：略§1---2 电阻 一、填空题1．导体绝缘体半导体 2．阻碍3．正反环境温度 4．导电 强 弱 5．电导率容易 6．增大 减小 二、选择题1．C 2．B 3．D 4．C 5．C 6．A三、问答题 略四、计算题解：(1) SL R ρ=)(5.1710*22000*10*75.168Ω==--(2))(75.82/5.17'Ω==R(3))(704*5.17''Ω==R 答：略§1~~3 欧姆定律 一、填空题 1．电压 电阻 2．正 反3．内电压 外电压 4．端电压 负载电流 5．通路断路短路 6．大 10Ω 5Ω 7．= 非线性 线性 8．220 9．1 4 10． 1：111．小电流 大电流 二、判断题1．X 2．X 3．X 4．√5．X6．√7．√ 8．X 9．X 三、选择题1．B 2．A 3．B四、计算题 1．解：)(45.0484220A R U I ===2．解：V V 410*6600-=μA A 510*330-=μrE I =短)(2010*310*654Ω===--短I E r 3.解：U=IR=.0.3×5=1.5（V ）rR E I +=)(5.0565.13.0Ω=+=r r 4.解：（1）S 打在“1”位置时,电路处于通路状态（A ）=I===1(A)r R +E 1010(V)=U=IR=1×9.9=9.9(V)(2)开关S 打在“2”位置时,电路处于断路状态(A)=I=0(v)=E=10V(3)开关S 打在 “3”位置时,电路处于短路状态(A)= ===100(A))短I r E 1.010(v)=05.解:根据U=E-Ir 得⎩⎨⎧Ω==⎩⎨⎧-=-=)(5.0)V (12410211r E rE r E 得五、实验题解(1)步骤略公式rR E I +=(2) ⎪⎪⎩⎪⎪⎨⎧+=+=r R E I r R E I 2211得E=1.88+0.2r E=1.76+0.4r E=2(v)r=0.6(Ω)(3)略§1-4 电功和电功率一、填空题1.电功 W 焦耳(J) 电功率 P 瓦特(W)2.度 1度=3.6×106J3. 电流的热效应 Q 焦耳(J)4. 电流的平方 电阻 时间5.额定 满载 轻载 过载 超载 过载6. 607. 1728 4.8×410-8. 0.45 484二、判断题1.√2.×3.×4.×5.×三、选择题1.C2.C3.B4.D 四、问答题略五、计算题1.解)(1088.23600212101210220522J RtI Q ⨯=⨯⨯⨯⎪⎭⎫ ⎝⎛==2.解:)(2201220)(111)(219219)A (12221219220W EI P W r I P W I R I P I r R E I E =⨯===⨯===⨯====+=+内负3.解:D 1:D 2=2:1S 1:S 2=4:1R 1:R 1=1:4又因为电压相等所以P 1:P 2=4:14.解:RI P 2= 5521⨯=I 476.522⨯=I )(11A I =)(2.12A I =⎪⎪⎩⎪⎪⎨⎧+=+=202101R r E I R r E I)(10Ω=r )(6V E =5.解:W=UIt=25×10×1×60=15000(J)Q= Rt2I =102×0.1×1×60 =600(J)§2-1串联电路一、填空题1.相等 =U 1+U 2=U 3+……总U =R 1+R 2+R 3+……总R 2.较大 电流 分压器 电压3.1:2 1:1 1:24.355.2006.串联 小于7.4.5V 0.9Ω二、选择题1．A 2．B 3．B 4．C 三、计算题1.解(1) 0.01(A)6006R R R U I 321==++= (2)1(V)1000.01IR U 2(V)2000.01IR U 3(V)3000.01IR U 332211=⨯===⨯===⨯==(3)1(w)0.0100101R I P 2(w)0.0200101R I P 3(w)0.0300101R I P 4-3234-222-4121=⨯⨯===⨯⨯===⨯⨯==2．解：触头滑到A 时，电压10(V)12600500U R R R R R U 321321=⨯=+++=滑到B 时，电压6(V)12600300U R R R R U 32132=⨯=++=的变化范围为6—10V 。

《电工基础》第一章电路的基本物理量考试卷（含参考答案）姓名: 班级: 学号： 得分：一、选择题 （每题3分,共24分）1、下列设备中,一定是电源的为(D ）A 、蓄电池B 、白炽灯C 、冰箱D 、发电机2、通过一个电阻的电流是5A ，经过4min ，通过该电阻截面的电荷量是（B ）A 、20CB 、1200C C 、50CD 、2000C3、一般金属导体具有正温度系数,当环境温度升高时，电阻值将(A)A 、增大B 、减小C 、不变D 、不能确定4、相同材料制成的两个均匀导体，长度之比为3:5,截面之比为4:1,则其电阻之比为（C ）A 、12:5B 、7：6C 、3：20D 、20:35、某导体两端电压为100V,通过的电流为2A ；当两端的电压降为50V 时，导体的电阻应为（C ）A 、100ΩB 、25ΩC 、50Ω D 、0 6、一电阻元件，当其电流减为原来的一半时，其功率为原来的(A ）A 、1/4B 、1/2C 、2倍D 、4倍7、有一根阻值为1Ω的电阻丝,将它均匀拉长为原来的3倍，拉长后电阻丝阻值为（D ）A 、1ΩB 、3ΩC 、6ΩD 、9Ω 8、220V 、40W 的白炽灯正常发光（B)，消耗的电能为１Kw ·h.A 、20hB 、25hC 、40hD 、45h二、判断题 （每题2分，共16分）（ × ）1、电路图是根据电气元件的实际位置和实际连线连接起来的。

( × )2、直流电路中，有电压的元件一定有电流.（× ）3、电阻值大的导体，电阻率一定大。

（ ×）4、欧姆定律适用于任何电路和任何元件. （ √）5、额定电压为220V 的白炽灯接在110V 的电源上，白炽灯消耗的功率为原来的1/4。

( √）6、在纯电阻电路中，电流通过电阻所做的功与产生的热量相等。

（ ×）7、RIU中的R 是元件参数，它的值是电压和电流的大小决定.（ ×）8、公式P=UI=I 2R=U 2/R 在任何条件下都是成立的。

第三章复杂直流电路[知识点]1．支路节点回路网孔的概念2．基尔霍夫定律3．支路电流法4．叠加定理5．戴维南定理6．两种电源模型及等效变换[题库]一、是非题1．基尔霍夫电流定律是指沿任意回路绕行一周，各段电压的代数和一定等于零。

2．任意的闭合电路都是回路。

3．理想电压源和理想的电流源是可以进行等效变换的。

4．电压源和电流源等效变换前后电源内部是不等效的。

5．电压源和电流源等效变换前后电源外部是不等效的。

6．在支路电流法中用基尔霍夫电流定律列节点电流方程时。

若电路有m个节点，那么一定要列出m个方程来。

7．回路电流和支路电流是同一电流。

8．在电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。

9．在计算有源二端网络的等效电阻时，网络内电源的电动势可去掉，电源的内阻也可不考虑。

10．由若干个电阻组成的无源二端网络，一定可以把它等效成一个电阻。

11．任意一个有源二端网络都可以用一个电压源来等效替代。

12．用支路电流法求解各支路电流时，若电路有n条支路，则需要列出n-1个方程式来联立求解。

13．电路中的电压、电流和功率的计算都可以应用叠加定理。

14．如果网络具有两个引出端与外电路相连，不管其内部结构如何，这样的网络就叫做二端网络。

15．在任一电路的任一节点上，电流的代数和永远等于零。

二、选择题1．某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为A、3，4B、4，3C、2，5D、4，72．如图所示，可调变阻器R获得最大功率的条件是A、1.2ΩB、2ΩC、3ΩD、5Ω3．实验测得某有源二端线性网络的开路电压为6V，短路电流为2A，当外接电阻为3Ω，其端电压为A、2VB、3VC、4VD、6V4．在上题中，该线性网络的开路电压为6V，短路电流为2A，当外接电阻为（）时，可获得最大功率。

A、1ΩB、2ΩC、3ΩD、4Ω5．上题中，该有源二端线性网络等效为一个电压源的电压为A、2VB、3VC、4VD、6V6．把图示电路用电流源等效替代，则该电流源的参数为A、3A，3ΩB、3A，4ΩC、1A，1ΩD、1.5A，4Ω7．上题电路用电压源等效替代，则电压源的参数为A、9V，3ΩB、1V，1ΩC、3V，4ΩD、6V，4Ω8．如图所示网络N1、N2，已知I1=5A，I2=6A，则I3为A、11AB、-11AC、1AD、-1A9．如图所示，电流I的值为A、1AB、-2AC、2AD、-1A10．上图中，Us的值为A、3VB、-3VC、2VD、-2V11．下面的叙述正确的是A、电压源和电流源是不能等效变换的B、电压源和电流源等效变换后，内部是不等效的C、电压源和电流源等效变换后，外部是不等效的D、以上说法都不正确12．电路如图，所示该电路的节点数和支路数分别为A、3，5B、3，6C、4，6D、4，513．如图所示，A、B两点间的等效电压是A、-18VB、18VC、-6VD、6V14．上题中，A、B两点间的等效电阻是A、0ΩB、3ΩC、6ΩD、不能确定15．电路如图所示，电流I为A、0AB、2AC、-2AD、4A三、填空题1．基尔霍夫电流定律指出流过任一节点的为零，其数学表达式为；基尔霍夫电压定律指出从电路上的任一点出发绕任意回路一周回到该点时为零，其数学表达式为。

电工基础习题答案第1章认识（直流）电路习题答案一.填空题1. 通路2. 导体半导体绝缘体3. 5×3×60=90004. 闭合路径电源导线开关用电器5. 1210Ω 10W6. R3 R17. 1.125A 40.5W8. 0.75A9. 28.5Ω10. Va-Vb二.判断题1. × 2、× 3、√4、× 5、√ 6、√ 7、× 8、×9、×三.计算题1. 电动势=2V 外电阻=3.8 Ω消耗的功率=0.95W2. 每天消耗的电量为：(60W+25W) ×3 ×2 +80W ×4+1500W ×0.5+800W ×0.5=1980W=1.98kw每月应交的电费为：1.98kw ×0.5 ×30=29.7元3. 内阻为2 Ω第2章直流电路分析习题答案一.填空题：1. 处处相等 U=U1+U2+…+U n R=R1+R2+…+R n2. 12Ω 6Ω3. 600Ω 0.01A 3V 2V 1V4. 相等 I=I1+I2+…+I n倒数倒数之和5. 串联并联6. 电流的代数和恒∑I=0 各电阻上电压降代数和等于各电源电动势∑RI=∑E7. U=E-Ri 不变，串； I=I S-I0不变，并联9. 线性电路电流电压功率10. 实际参考该支路电流的实际方向与参考方向相反二. 计算题1. I1=15/4A I2=-9/8A I3=21/8A2. I3=11A第3章认识交流电路习题答案一. 填空题：1. 大小方向作周期性2. 380V 220V 503. 振幅频率初相4. 100V 70.9V 50Hz 314 rad/s 0.02s5. i=50sin(314t+1200)6. 07. -9008. 9009. 储能耗能10. 单项最大值频率 120011. 3超前12. 星型三角型13. 带中性线的三相四线制保险丝开关接地14. 三项四线制15. 火线相线线电压是相电压的3倍，线电压超前相电压30016.（三相对称负载） 220 10 017. 10 380二. 计算题1. I= 100 A . i=141sin(314t+600)2. I=70A i=99sin(314t-600) 1.54×103var3. 380V 220V 3.8A 2.2A4.380V 17.3A 30A三.问答题1. 答：不是。
