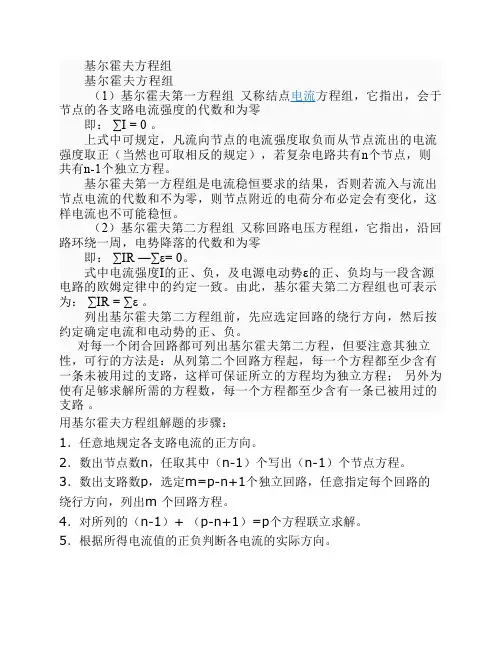

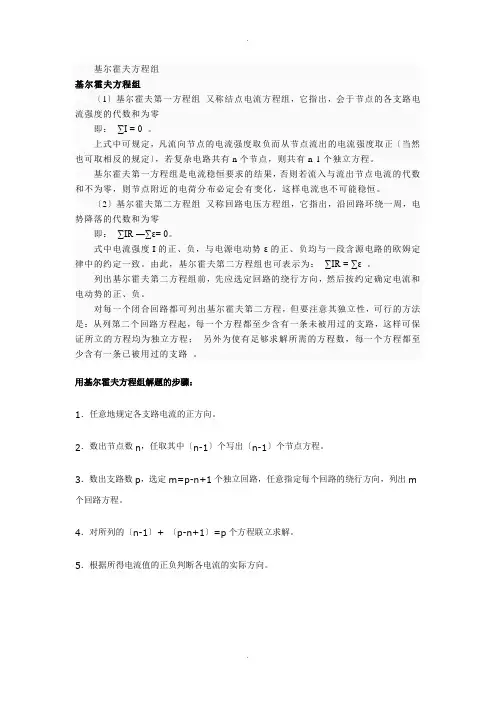

基尔霍夫方程组
基尔霍夫方程组
(1)基尔霍夫第一方程组又称结点电流方程组,它指出,会于节点的各支路电流强度的代数和为零
即:∑I = 0 。
上式中可规定,凡流向节点的电流强度取负而从节点流出的电流强度取正(当然也可取相反的规定),若复杂电路共有n个节点,则共有n-1个独立方程。
基尔霍夫第一方程组是电流稳恒要求的结果,否则若流入与流出节点电流的代数和不为零,则节点附近的电荷分布必定会有变化,这样电流也不可能稳恒。
(2)基尔霍夫第二方程组又称回路电压方程组,它指出,沿回路环绕一周,电势降落的代数和为零
即:∑IR —∑ε= 0。
式中电流强度I的正、负,及电源电动势ε的正、负均与一段含源电路的欧姆定律中的约定一致。由此,基尔霍夫第二方程组也可表示为:∑IR = ∑ε 。
列出基尔霍夫第二方程组前,先应选定回路的绕行方向,然后按约定确定电流和电动势的正、负。
对每一个闭合回路都可列出基尔霍夫第二方程,但要注意其独立性,可行的方法是:从列第二个回路方程起,每一个方程都至少含有一条未被用过的支路,这样可保证所立的方程均为独立方程;另外为使有足够求解所需的方程数,每一个方程都至少含有一条已被用过的支路。
用基尔霍夫方程组解题的步骤:
1.任意地规定各支路电流的正方向。
2.数出节点数n,任取其中(n-1)个写出(n-1)个节点方程。
3.数出支路数p,选定m=p-n+1个独立回路,任意指定每个回路的绕行方向,列出m 个回路方程。
4.对所列的(n-1)+ (p-n+1)=p个方程联立求解。
5.根据所得电流值的正负判断各电流的实际方向。
第九章 复杂直流电路的分析与计算
一、填空题
1.所谓支路电流法就是以____ 为未知量,依据____ 列出方程式,然后解联立方程得
到____ 的数值。
2.用支路电流法解复杂直流电路时,应先列出____ 个独立节点电流方程,然后再列出
_____个回路电压方程(假设电路有n 条支路,m 各节点,且n>m )。
3.图2—29所示电路中,可列出____个独立节点方程,____个独立回路方程。
4.图2—30所示电路中,独立节点电流方程为_____,独立网孔方程为_______、______。
5.根据支路电流法解得的电流为正值时,说明电流的参考方向与实际方向____;电流为负
值时,说明电流的参考方向与实际方向____。
6. 某支路用支路电流法求解的数值方程组如下:
1020100202050
2321321=-+=--=++I I I I I I I
则该电路的节点数为____,网孔数为___。

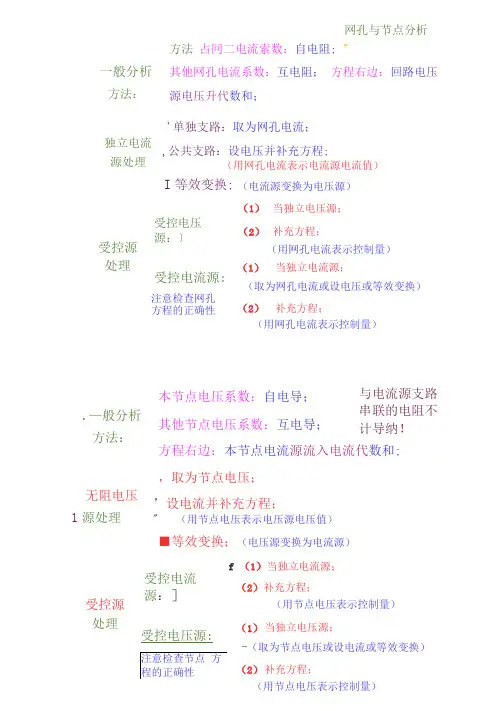

7.以___ 为解变量的分析方法称为网孔电流法。
8.两个网孔之间公共支路上的电阻叫____ 。
9.网孔自身所有电阻的总和称为该网孔的_______。
图2—36 图2—37 图2—38
10.图2—36所示电路中,自电阻R 11=____,R 22=_____,互电阻R 12=___。
11.上题电路,若已知网孔电流分别为I Ⅰ、I Ⅱ,则各支路电流与网孔电流的关系式为:
I 1=___、I 2=____、I 3=____。
12.以____ 为解变量的分析方法称为结点电压法。
13.与某个结点相连接的各支路电导之和,称为该结点的_____ 。
14.两个结点间各支路电导之和,称为这两个结点间的____ 。
15.图2—42所示电路中,G 11=_____ 、G 22=_____ 、G 12=_____ 。
16.任何具有两个出线端的部分电路都称为____ ,其中若包含电源则称为_____
。
17.一有源二端网络,测得起开路电压为6V ,短路电流为3A ,则等效电压源为U s =___V ,
R 0=____Ω。
18.用戴维南定理求等效电路的电阻时,对原网络内部电压源作_____处理,电流源作____
处理。
19.某含源二端网络的开路电压为10V ,如在网络两端接以10Ω的电阻,二端网络端电压
为8V ,此网络的戴维南等效电路为U s =____V, R 0=____Ω。
20.在具有几个电源的____ 电路中,各支路电流等于各电源单独作用示所产生的电流___,
这一定理称为叠加定理。
21.所谓U s1单独作用U s2不起作用,含义是使U s2等于____,但仍接在电路中。
22.叠加定理是对 和 的叠加,对 不能进行叠加。
二、选择题
1.图2—29所示电路中,节点数与网孔数分别为____个。
a) 4, 3 b) 3, 3 c) 3, 4
2.图2—29所示电路,下面结论正确的是____。
a) 06=I b) 31426I I I I I +++= c) 56I I =
3.图2—30所示电路中,如将I 2参考方向改为d 指向e ,下面结论正确的是____。
a) 0321=--I I I b) 0321=++I I I c) 0321=-+I I I
4.图2—34所示电路中,如将I 1参考方向改为e 指向g ,下面结论正确的是____。
a) 12211s U R I R I =- b) 12211s U R I R I =+- c) 12211s U R I R I =--
I 5 I 1 I 3 18V
图2—42
图2—41
图2—29 图2—30 图2—31
5.图2—37所示电路中,互电阻R12=____。
a) R3b) –R3c) R3+R4
6.上题中,I3与网孔电流IⅠ、IⅡ的关系为___。
a) I3=IⅠ+IⅡ b) I3=IⅠ-IⅡ c) I3=-IⅠ+IⅡ
7.上题中,网孔②的电压平衡方程式为_____。
a) (R1+R4)IⅠ+R3IⅡ=E1 b) (R1+R3+R4)IⅠ-R3IⅡ=-E1
c) (R1+R3+R4)IⅠ-R3IⅡ=E1
三、判断题
1.运用支路电流法解复杂直流电路时,不一定以支路电流为未知量。()2.用支路电流法解出的电流为正数,则解题正确,否则就是解题错位。()3.用支路电流法解题时各支路电流参考方向可以任意假定。()4.网孔的电压平衡方程式是独立的,非网孔的回路电压平衡方程式部独立。()5.图2—31所示电路中,US2,R4,R5上电流大小相等,方向相同。()6.网孔电流就是支路电流,支路电流就是网孔电流。()7.网孔电流是一种沿着网孔边界流动的假想电流。()8.互阻值有时为正有时为负。()9.网孔方程实质上是KVL方程,在列方程时应把电流源电压考虑在内。()10.结点电压法对平面电路都适用。()11.由于结点电压都一律假定电压降,因而各互电导都是负值。()12.图2—42所示电路中,结点1与结点2间的负电导为3/4S。()13.图2—48所示电路中,有源二端网络是图b。()14.图2—49所示电路为有源二端网络,用戴维南定理求等效电压源时,其等效参数U s=2V, R0=3Ω。()
图2—48 图2—49
15.求电路中某元件上功率时,可用叠加定理。()16.对电路含有电流源I s的情况,说电流源不起作用,意思是它不产生电流,I s=0在电路模型上就是电流源开路。
()
四、计算题
图2-32 图2-33
1.如图2—30所示电路,用支路电流法求各支路电流。
2.如图2—31所示电路,用支路电流法求各支路电流。
3.如图2—32所示电路,用支路电流法求各支路电流。
4.如图2—33所示电路,用支路电流法求各支路电流。
图2—34 图2—35
5.如图2—34所示电路,用支路电流法求电压U0。
6.如图2—35所示电路,用支路电流法求电压U。
7.如图2—38所示电路,试用网孔电流法列出求各支路电流的方程式。
8.如图2—39所示电路,试用网孔电流法列出求各支路电流的方程式。
9.如图2—40所示电路,试用网孔电流法列出求各支路电流的方程式。
10.如图2—41所示电路为三线供电制的电路模型,用网孔电流法求各支路电流和各部分功率。已知U S1=U S2=115V,输电线电阻r11=r12=r13=0.02Ω,负载电阻R1=R2=R3=50Ω。
11.如图2—43所示电路,用结点电压法求各支路电流及I s1的端电压。
12.图2—44所示是一加法模拟电路,若在入端AB处加电压U1,在另一端CD处加电压U2,则电压U3的值为aU1+ bU2 , 问此电路的系数a、b各为多少?
13.列出图2—45中(a)、(b)中的结点电压方程。
图2—39 图2—40 图2—43 图2—44
图2—45
14.用结点电压法求图2—46所示的电压U。
15.如图2—50所示电路,试求戴维南等效电路。
16.如图2—51所示电路,试求戴维南等效电路。
17.图2—52所示电路,试用戴维南定理求流过电阻R5的电流I。
18.如图2—53所示电路是一平衡电桥电路,已知R1=R2=20Ω,R3=380Ω,R4=381Ω,U S=2V,Rg=12Ω,试用戴维宁定理求Ig.。
19.如图2—54所示电路,试用叠加定理求电压U。
20.如图2—55所示电路,试用叠加定理求4Ω电阻上电流I、电压U。
图2—46
图2—50 图2—
51
图2—54 图2—55
21.应用叠加定理求图2—56所示电路中U2。
图2—56 图2—57
22.如图2—57所示电路中,当电流源i s1和电压源u s1反向时(u s2不变),电压是原来的0.5倍;当i s1和u s2反向时(u s1不变),电压u ab是原来的0.3倍。问:仅i s1反向,(u s1,u s2均不变),电压应为原来的几倍?
第九章复杂直流电路的分析与计算
填空题
1.所谓支路电流法就是以支路电流为未知量,依据___KCL、KVL_ 列出方程式,然后解联立方程得到__各支路电流__ 的数值。
2.用支路电流法解复杂直流电路时,应先列出__m–1__ 个独立节点电流方程,然后再列出_n–(m–1)____个回路电压方程(假设电路有n条支路,m各节点,且n>m)。3.图2—29所示电路中,可列出3____个独立节点方程,__3__个独立回路方程。
4.图2—30所示电路中,独立节点电流方程为__2___,独立网孔方程为___2____。
5.根据支路电流法解得的电流为正值时,说明电流的参考方向与实际方向_一致___;电流为负值时,说明电流的参考方向与实际方向__相反__。
6.某支路用支路电流法求解的数值方程组如下:
1020100202050
2321321=-+=--=++I I I I I I I
则该电路的节点数为__1__,网孔数为_2__。
7.以_网孔电流__ 为解变量的分析方法称为网孔电流法。
8.两个网孔之间公共支路上的电阻叫__互阻__ 。
9.网孔自身所有电阻的总和称为该网孔的___自阻____。
10.图2—36所示电路中,自电阻R 11=__R 1+R 2__,R 22=__ R 3+R 2___,互电阻R 12=__ R 2_。
11.上题电路,若已知网孔电流分别为I Ⅰ、I Ⅱ,则各支路电流与网孔电流的关系式为: I 1=__ I Ⅰ_、I 2=_ I Ⅰ-I Ⅱ___、I 3=__I E __。
一、填空题
12.以_结点电压__ 为解变量的分析方法称为结点电压法。
13.与某个结点相连接的各支路电导之和,称为该结点的__自导___ 。
14.两个结点间各支路电导之和,称为这两个结点间的__互导__ 。
15.图2—42所示电路中,G 11=__s 47___ 、G 22=___s 12
13___ 、G 12=___s 43__ 。 16.任何具有两个出线端的部分电路都称为__二端网络__ ,其中若包含电源则称为___有源_二端网络_ 。
17.一有源二端网络,测得起开路电压为6V ,短路电流为3A ,则等效电压源为U s =_6__V , R 0=_2___Ω。
18.用戴维南定理求等效电路的电阻时,对原网络内部电压源作_短路____处理,电流源作__开路__处理。
19.某含源二端网络的开路电压为10V ,如在网络两端接以10Ω的电阻,二端网络端电压为8V ,此网络的戴维南等效电路为U s =_10___V , R 0=__4.5__Ω。
20.在具有几个电源的__线性__ 电路中,各支路电流等于各电源单独作用示所产生的电流_之和__,这一定理称为叠加定理。
21.所谓U s1单独作用U s2不起作用,含义是使U s2等于_0___,但仍接在电路中。
22.叠加定理是对 电压 和 电流 的叠加,对 功率 不能进行叠加。
选择题
1.图2—29所示电路中,节点数与网孔数分别为__ a) __个。
a) 4, 3 b) 3, 3 c) 3, 4
2.图2—29所示电路,下面结论正确的是__ c) __。
a) 06=I b) 31426I I I I I +++= c) 56I I =
3.图2—30所示电路中,如将I 2参考方向改为d 指向e ,下面结论正确的是__ c) __。 a) 0321=--I I I b) 0321=++I I I c) 0321=-+I I I
4.图2—34所示电路中,如将I 1参考方向改为e 指向g ,下面结论正确的是__ b) __。
a) 12211s U R I R I =- b) 12211s U R I R I =+- c) 12211s U R I R I =--
5.图2—37所示电路中,互电阻R 12=__ b)__。
a) R 3 b) –R 3 c) R 3+R 4
6.上题中,I 3与网孔电流I Ⅰ、I Ⅱ的关系为__ c)_。
a) I 3=I Ⅰ+I Ⅱ b) I 3=I Ⅰ-I Ⅱ c) I 3=-I Ⅰ+I Ⅱ
7.上题中,网孔1的电压平衡方程式为___ c)__。
a) (R 1+R 4)I Ⅰ+R 3I Ⅱ=E 1 b) (R 1+R 3+R 4)I Ⅰ-R 3I Ⅱ=-E 1 c ) (R 1+R 3+R 4)I Ⅰ-R 3I Ⅱ=E 1
判断题
1.运用支路电流法解复杂直流电路时,不一定以支路电流为未知量。 (╳ )
2.用支路电流法解出的电流为正数,则解题正确,否则就是解题错位。 ( ╳ )
3.用支路电流法解题时各支路电流参考方向可以任意假定。 ( √ )
4.网孔的电压平衡方程式是独立的,非网孔的回路电压平衡方程式部独立。 ( ╳ )
5.图2—31所示电路中,US2,R4,R5 上电流大小相等,方向相同。 ( √)
6.网孔电流就是支路电流,支路电流就是网孔电流。 (╳ )
7.网孔电流是一种沿着网孔边界流动的假想电流。 (√ )
8.互阻值有时为正有时为负。 (╳ )
9.网孔方程实质上是KVL 方程,在列方程时应把电流源电压考虑在内。 (√ )
10.结点电压法对平面电路都适用。 ( √ )
11.由于结点电压都一律假定电压降,因而各互电导都是负值。 ( √ )
12.图2—42所示电路中,结点1与结点2间的负电导为3/4S 。 ( √ )
13.图2—48所示电路中,有源二端网络是图b 。 ( ×)
14.图2—49所示电路为有源二端网络,用戴维南定理求等效电压源时,其等效参数U s =2V ,
R 0=3Ω。 ( × )
15.求电路中某元件上功率时,可用叠加定理。 ( ×)
16.对电路含有电流源I s 的情况,说电流源不起作用,意思是它不产生电流,I s =0在电路模型上就是电流源开路。 ( √)
计算题
1.如图2—30所示电路,用支路电流法求各支路电流。 解:13251=I A ,1342=I A ,13
213=I A 2.如图2—31所示电路,用支路电流法求各支路电流。 解:155431-
=I A ,31162-=I A ,155373=I A 3.如图2—32所示电路,用支路电流法求各支路电流。 解:73111=I A ,73132=I A ,473
213=I A 4.如图2—33所示电路,用支路电流法求各支路电流。
解:5.01-=I A ,5.12=I A
5.如图2—34所示电路,用支路电流法求电压U 0。
解:U 0 =80V
6.如图2—35所示电路,用支路电流法求电压U 。
解:U 0 =8V
7.如图2—38所示电路,试用网孔电流法列出求各支路电流的方程式。
解:I 1(R 1+R 2+R 3)–I ⅠR 2+ I ⅡR 3=0
-I 1 R 2+ I E (R 2+R 4)=E 2–E 1
-I 2 R 3+ I 3(R 3+R 5)=E 3–E 2
8.如图2—39所示电路,试用网孔电流法列出求各支路电流的方程式。
解:55I I -15I 2- 20I 3=0
-15I 1+47I 2-20I 3=12
-20I 1-20I 2+(40+R )I 3=0
I 3- I 2=-0.3
9.如图2—40所示电路,试用网孔电流法列出求各支路电流的方程式。
解:R=3.2Ω
10.如图2—41所示电路为三线供电制的电路模型,用网孔电流法求各支路电流和各部分功率。已知U S1=U S2=115V ,输电线电阻r 11=r 12=r 13=0.02Ω,负载电阻R 1=R 2=R 3=50Ω。 解:150I I -50I 2-50I 3=0
-50I I +50.04I 2- 0.02I 3=115
-50I I -0.02I 2+ 50.04I 3=115
求得,电流:I I =4.59A ,I 2= I 3= 6.89A
功率:P 1=P 2=264.5W ,P 3=1053.4W
11.如图2—43所示电路,用结点电压法求各支路电流及I s1的端电压。 解:731=I A ,762=I A ,7233=I A ,U s1= 7
30A 12.图2—44所示是一加法模拟电路,若在入端AB 处加电压U 1,在另一端CD 处加电压U 2,则电压U 3的值为aU 1+ bU 2 , 问此电路的系数a 、b 各为多少?
解:a=32,b=2
1 13.列出图2—45中(a )、(b )中的结点电压方程。
解:(a ): (21+51+21)U 10–2
1U 20=4–10 –21 U 10+(21+3+2
3)U 20=10 (b ):
(1+
51+51+51)U 10–52U 20=10–5
20 –(51+51)U 10+(51+51+101)U 20=2+520 14.用结点电压法求图2—47所示的电压U 。
解:U 。=V 9
205 15.如图2—50所示电路,试求戴维南等效电路。
解:R 0=3.4Ω, U OC =0.56V
16.如图2—51所示电路,试求戴维南等效电路。
解:R 0=2Ω, U OC =18V
17.图2—52所示电路,试用戴维南定理求流过电阻R 5的电流I 。 解:R 0=R 1//R 2+R 3//R 4
U 。=443121R R R E R R R E +-+, I =1
0R R U ab + 18.如图2—53所示电路是一平衡电桥电路,已知R 1=R 2=20Ω,R 3=380Ω,R 4=381Ω,U S =2V ,Rg=12Ω,试用戴维宁定理求Ig.。
解:0R =200.25Ω, Ig.=A μ19.6
19.如图2—54所示电路,试用叠加定理求电压U 。
解:U 。=0V
20.如图2—55所示电路,试用叠加定理求4Ω电阻上电流I 、电压U 。 解:I=–1.26A ,U 。=–5.036V
21.应用叠加定理求图2—56所示电路中U 2。
解:U 2=8V
22.如图2—57所示电路中,当电流源i s1和电压源u s1反向时(u s2不变),电压是原来的0.5倍;当i s1和u s2反向时(u s1不变),电压u ab 是原来的0.3倍。问:仅i s1反向,(u s1,u s2均不变),电压应为原来的几倍?
解:1.8倍
