运放与比较器的本质区别

比较器和运放模拟量输出和微电流实例
【原创实用版】
目录
1.比较器和运放的基本概念
2.模拟量输出和微电流实例的原理
3.比较器和运放在模拟量输出和微电流实例中的应用
4.实例的具体实现和注意事项
正文
一、比较器和运放的基本概念
比较器和运放是电子电路中常用的两种元件，它们在信号处理、信号放大和滤波等方面有着广泛的应用。

比较器是一种特殊的运算放大器，它的主要作用是比较两个输入信号的大小，并根据大小关系输出相应的信号。

比较器通常有两种输出方式，即模拟量输出和数字量输出。

运放，全称运算放大器，是一种能够对信号进行放大、滤波、积分等操作的电子元件。

运放在电路中的应用非常广泛，它可以用于信号放大、滤波、模拟信号处理等。

二、模拟量输出和微电流实例的原理
模拟量输出是指比较器或运放在输出信号时，输出的信号是连续的模拟信号。

这种输出方式可以提供更丰富的信号信息，但同时也需要更复杂的电路设计。

微电流实例是指在电路中，通过比较器或运放对微小电流进行检测和处理的实例。

这种实例通常需要使用特殊的电路设计和元器件，以保证电路的稳定性和精度。

三、比较器和运放在模拟量输出和微电流实例中的应用
在模拟量输出和微电流实例中，比较器和运放通常被用于信号处理和信号检测。

例如，在微电流检测中，可以通过比较器或运放对微小电流进行放大和滤波，然后通过模拟量输出的方式输出检测结果。

运算放大器与比较器作用、区别及原理一、概述运算放大器和电压比较器在原理符号上确实是一样的，都有5个引脚，其中两个引脚为电源+和电源-，还有两个引脚为同相输入端（+）和反向输入端（-），最后一个引脚是输出端。

但是它们的功能是不一样的，运放的功能及用途更复杂，而比较器就相对简单得多。

二、电压比较器下面简单讲解一下比较器的基本原理，比较器的原理挺简单，目的是比较两个输入端的电压大小，若正输入端的电压为a，负输入端的电压为b，则当a＞b时，输出为高电平（逻辑1）；当a＜b时，输出为低电平（逻辑0）。

下面结合原理图进行说明，如下图原理图，比较器输入端的电压为IN1、IN2，供电为VCC/GND，上拉电阻1K，上拉电压为VCC。

当输入电压IN1＞IN2时，即正输入端的电压较高，输出高电平（VCC）；当输入电压IN2＞IN1时，即负输入端的电压较高，输出低电平（0V）。

比较器的用途很广，可用于比较热敏电阻、光敏传感器等电压信号，用于离散量控制，比如通过比较器采集光敏电阻的电压判断白天还是夜晚等，比较器还可以用于模拟量负反馈电路当中，比如电压调节等。

三、运算放大器运放的用途很多，基本的运放电路有同相比例放大电路、反相比例放大电路、加法器、减法器、差分比例运算电路、微分电路、积分电路等，掌握这些基本的集成运放电路原理，基本上可以区分电路图中符号一样的电路符号属于比较器还是运放。

一般情况下，运放都会在输出端与输入端之间串联一个电阻用于反馈，而一般情况下电压比较器输出端与输入端之间是没有电阻的，绝大部分电路都可以通过此区别来区分，但是也有特殊情况，这要根据具体原理具体分析了。

比如运放也可以当比较器使用，其输出端与输入端之间开环（不接反馈电阻），使用运放当比较器其别在于不用上拉电阻，当IN1＞IN2时，输出电压为VCC（运放电源电压），当IN1＜IN2时，输出电压为0。

总结专业基础扎实，掌握电压比较器和运放的基本电路之后，基本上直接就能够判别原理属于运放还是比较器，只有少量的特殊情况需要具体分析，通过专业知识分析其原理很快就能够判别其属于运放还是比较器。

电路中的运算放大器与比较器的原理与应用在电子领域中，运算放大器（Operational Amplifier，简称Op Amp）与比较器（Comparator）是两个非常重要的电子元件。

它们在电路设计与应用中起着至关重要的作用。

一、运算放大器的原理与应用运算放大器是一种具有差分放大功能的电子放大器。

它通常由多个晶体管以及与之相连的电阻、电容等元件组成。

运算放大器的输出信号是其输入信号的放大倍数。

1. 基本原理运算放大器的基本电路结构由一个差分放大器和一个输出级组成。

它有两个输入端，称为非反相输入端（+）和反相输入端（-），以及一个输出端。

其基本工作模式是将输入信号放大，并输出一个与输入信号有相关性的信号。

2. 应用领域运算放大器在电路设计中有广泛的应用，包括：（1）信号放大：将弱信号放大至适当的电平，以便进行后续处理；（2）滤波器设计：根据不同的频率要求，设计低通、高通、带通等类型的滤波器；（3）振荡器设计：用于产生高频信号的振荡器电路设计；（4）比例控制与调节：用于控制系统，在反馈环路中起到稳定系统的作用。

二、比较器的原理与应用比较器是一种电子元件，用于将两个输入进行比较，并输出一个相应的逻辑电平。

它通常由运算放大器、基准电压和一个阈值元件组成。

1. 基本原理比较器的基本原理是将两个输入信号进行比较，并输出一个高、低逻辑电平。

当一个输入信号高于另一个输入信号时，输出为高电平，反之输出为低电平。

2. 应用领域比较器在电子领域中应用广泛，包括：（1）开关控制：将比较器的输出连接到开关控制电路中，根据两个输入信号的大小关系来控制开关的开关与闭合；（2）模拟电压转数字信号：将模拟电压通过比较器进行比较，并将结果输出为数字信号，用于数字电路的处理；（3）电压检测与监测：将比较器连接到电压检测电路中，用于监测输入电压是否超过设定值。

总结起来，运算放大器和比较器是电子领域中非常常见的电子元件，它们在电路设计与应用中功不可没。

全面分析运算放大器和电压比较器的区别作者：运算放大器和比较器无论外观或图纸符号都差不多，那么它们究竟有什么区别，在实际维修中如何区分？今天我来图文全面分析一下，夯实大家的基础，让维修更上一层楼。

先看一下它们的内部区别图:从内部图可以看出运算放大器和比较器的差别在于输出电路。

运算放大器采用双晶体管推挽输出，而比较器只用一只晶体管，集电极连到输出端，发射极接地。

比较器需要外接一个从正电源端到输出端的上拉电阻，该上拉电阻相当于晶体管的集电极电阻。

运算放大器可用于线性放大电路（负反馈），也可用于非线性信号电压比较（开环或正反馈）。

电压比较器只能用于信号电压比较，不能用于线性放大电路（比较器没有频率补偿）。

两者都可以用于做信号电压比较，但比较器被设计为高速开关，它有比运算放大器更快的转换速率和更短的延时。

运算放大器：做为线性放大电路，我这里就不多说了（以后有需要单独讨论放大器），这个在主板电路图很常见，一般用于稳压电路，使用负反馈电路它与晶体管配合相当于一个三端稳压器，但使用起来更灵活。

如下图：在许多情况下，需要知道两个信号中哪个比较大，或一个信号何时超出预设的电压（用作电压比较）。

用运算放大器便可很容易搭建一个简单电路实现该功能。

当V+电压大于V-电压时，输出高电平。

当V+电压小于V-电压时，输出低电平。

如下图：分析一下电路，2.5v经电阻分压得到1V输入到V-端，当总线电压正常产生1.2v时，输入到V+，此时V+电压比V-电压高，输出一个高电平到CPU电源管理芯片的EN开启脚。

如果总线电压没输出或不正常少于1v，此时V+电压比V-电压低，输出低电平。

电压比较器：当比较器的同相端电压（V+）低于反相端电压（V-）时，输出晶体管导通，输出接地低电平；当同相端电压高于反相端时，输出晶体管截止，通过上拉电阻的电源输出高电平。

如下图：分析一下该电路，上面的比较器U8A当有VCC输出时经过分压电阻分压后，输入到同相端（V+)，其电压大于5VSB经分压后输入到反相端（V-)的电压，内部晶体管截止，输出经上拉电阻的电源12v（同时下面的比较器U8B同相端电压也大于反相端，内部晶体管也是截止），N沟道场管Q37导通，输出VCC5V。

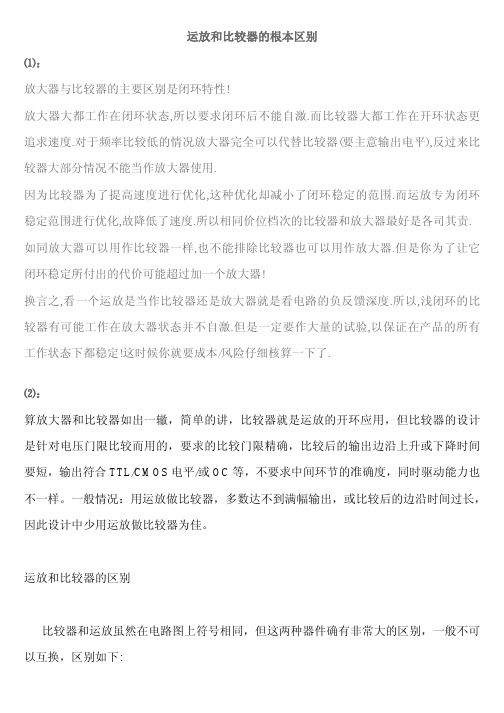

运放和比较器的根本区别⑴：放大器与比较器的主要区别是闭环特性!放大器大都工作在闭环状态,所以要求闭环后不能自激.而比较器大都工作在开环状态更追求速度.对于频率比较低的情况放大器完全可以代替比较器(要主意输出电平),反过来比较器大部分情况不能当作放大器使用.因为比较器为了提高速度进行优化,这种优化却减小了闭环稳定的范围.而运放专为闭环稳定范围进行优化,故降低了速度.所以相同价位档次的比较器和放大器最好是各司其责. 如同放大器可以用作比较器一样,也不能排除比较器也可以用作放大器.但是你为了让它闭环稳定所付出的代价可能超过加一个放大器!换言之,看一个运放是当作比较器还是放大器就是看电路的负反馈深度.所以,浅闭环的比较器有可能工作在放大器状态并不自激.但是一定要作大量的试验,以保证在产品的所有工作状态下都稳定!这时候你就要成本/风险仔细核算一下了.⑵：算放大器和比较器如出一辙，简单的讲，比较器就是运放的开环应用，但比较器的设计是针对电压门限比较而用的，要求的比较门限精确，比较后的输出边沿上升或下降时间要短，输出符合TTL/CMOS电平/或OC等，不要求中间环节的准确度，同时驱动能力也不一样。

一般情况：用运放做比较器，多数达不到满幅输出，或比较后的边沿时间过长，因此设计中少用运放做比较器为佳。

运放和比较器的区别比较器和运放虽然在电路图上符号相同，但这两种器件确有非常大的区别，一般不可以互换，区别如下:1、比较器的翻转速度快，大约在ns数量级，而运放翻转速度一般为us数量级(特殊的高速运放除外)。

2、运放可以接入负反馈电路，而比较器则不能使用负反馈，虽然比较器也有同相和反相两个输入端，但因为其内部没有相位补偿电路，所以，如果接入负反馈，电路不能稳定工作。

内部无相位补偿电路，这也是比较器比运放速度快很多的主要原因。

3、运放输出级一般采用推挽电路，双极性输出。

而多数比较器输出级为集电极开路结构，所以需要上拉电阻，单极性输出，容易和数字电路连接。

几种运算放大器比较器及电路的简单分析运算放大器和比较器是两种常见的电子元件，它们在电路中具有不同的功能。

本文将对这两种电子元件进行简单的分析和比较。

一、运算放大器运算放大器是一种用于放大电压信号的电子设备。

它具有高放大倍数和低失真的特点，常被用于放大微弱的输入信号。

运算放大器一般由多级放大电路组成，其中包括差动输入级、差动放大级、共射放大级和输出级。

运算放大器具有以下几个特点：1.高放大倍数：运算放大器通常具有很高的开环放大倍数，可以放大微小的输入信号。

2.低失真：运算放大器的差分输入电阻和输入容量很低，从而减小了输入信号的失真。

3.稳定性好：运算放大器具有很好的直流稳定性和交流稳定性，使其能够在不同的负载条件下稳定工作。

4.大信号驱动能力：运算放大器能够输出较大的电流和电压，可以驱动各种负载。

5.可调增益：运算放大器通常具有可调的增益，可以通过调节电阻、电容或反馈电阻等元件来改变放大倍数。

运算放大器常被应用于放大、滤波、积分、微分和开关等电路中，常见的应用有示波器、滤波器和反馈电路等。

二、比较器比较器是一种用于比较两个电压的电子元件。

它具有高增益和快速响应的特点，常被用于判断输入信号的大小关系。

比较器通常由不同类型的放大电路和判决电路组成，常见的比较器有有限增益比较器、开环比较器和比率比较器等。

比较器具有以下几个特点：1.高增益：比较器通常具有很高的增益，可以放大微小的输入差异。

2.快速响应：比较器的响应时间很短，可以快速判断输入信号的大小关系。

3.可调阈值：比较器可以通过调节电阻、电容或反馈电阻等元件，改变阈值的位置。

4.高输入阻抗：比较器的输入阻抗很高，可以减小输入电路对比较器的影响。

比较器常被应用于开关、报警、触发器和AD转换等电路中，常见的应用有电压比较器、窗口比较器等。

三、运算放大器与比较器的比较虽然运算放大器和比较器都是电路中常用的电子元件，但它们在功能和特性上有一些不同之处。

1.功能：运算放大器的主要功能是放大信号，而比较器的主要功能是比较电压。

运算放大器跟比较器的作用原理
运算放大器是一种可以放大、滤波、求和、差分等各种功能的放大器，它的输入端具有高阻抗，输出端电压随着输入端电压的变化而变化，且能够承受大电流输出。

运算放大器通常用于模拟信号处理、精密测量以及电路控制等领域。

比较器是一种将输入信号与参考信号进行比较，输出高或低电平的电路。

通常比较器的输入端具有低阻抗，输出端一般为数字电平（高电平或低电平）形式。

比较器用于模拟信号判定、阈值控制等领域。

两者的主要区别：
1.输入阻抗：运算放大器输入端阻抗高；比较器输入端阻抗低。

2.输出形式：运算放大器可以输出模拟电压信号；比较器的输出一般为数字电平（高电平或低电平）形式。

3.应用领域：运算放大器一般用于模拟信号处理、精密测量以及电路控制等领域；比较器用于模拟信号判定、阈值控制等领域。

4.增益：运算放大器可以设置增益；比较器不能设置增益。

总体上来说，运算放大器和比较器在输入端阻抗、输出形式、应用领域和增益等
方面存在明显的差异。

有时两者也可以互相替换，但其具体使用方式还需根据具体应用要求确定。

电压比较器和运算放大器电压比较器电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。

电压比较器的功能：比较两个电压的大小(用输出电压的高或低电平，表示两个输入电压的大小关系)：当”＋”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”＋”输入端电压低于”－”输入端时，电压比较器输出为低电平；电压比较器的作用：它可用作模拟电路和数字电路的接口，还可以用作波形产生和变换电路等。

利用简单电压比较器可将正弦波变为同频率的方波或矩形波。

简单的电压比较器结构简单，灵敏度高，但是抗干扰能力差，因此我们就要对它进行改进。

改进后的电压比较器有：滞回比较器和窗口比较器。

运放，是通过反馈回路和输入回路的确定“运算参数”，比如放大倍数，反馈量可以是输出的电流或电压的部分或全部。

而比较器则不需要反馈，直接比较两个输入端的量，如果同相输入大于反相，则输出高电平，否则输出低电平。

电压比较器输入是线性量，而输出是开关（高低电平）量。

一般应用中，有时也可以用线性运算放大器，在不加负反馈的情况下，构成电压比较器来使用。

可用作电压比较器的芯片：所有的运算放大器。

常见的有LM324 LM358 uA741 TL081\2\3\4 OP07 OP27，这些都可以做成电压比较器（不加负反馈）。

LM339、LM393是专业的电压比较器，切换速度快，延迟时间小，可用在专门的电压比较场合，其实它们也是一种运算放大器。

运算放大器运算放大器（常简称为“运放”）是具有很高放大倍数的电路单元。

在实际电路中，通常结合反馈网络共同组成某种功能模块。

由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”，此名称一直延续至今。

运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。

随着半导体技术的发展，如今绝大部分的运放是以单片的形式存在。

现今运放的种类繁多，广泛应用于几乎所有的行业当中。

电压比较器和运算放大器的区别比较器在最常用的简单积体电路中排名第二，仅次于排名第一的运算放大器。

比较器是一种带有反相和同相两个输入端以及一个输出端的器件，该输出端的输出电压范围一般在供电的轨到轨之间。

运算放大器同样如此。

乍看似乎可以互换，实际上，两者之间还是存在一些重要差异…▪比较器用于开环系统，旨在从其输出端驱动逻辑电路，以及在高速条件下工作，通常比较稳定。

▪运算放大器过驱时可能会饱和，使得恢复速度相对较慢。

施加较大差分电压时，很多运算放大器的输入级都会出现异常表现，实际上，运算放大器的差分输入电压范围通常存在限制。

运算放大器输出也很少兼容逻辑电路。

但是仍有很多人试图将运算放大器用作比较器。

这种做法在低速和低分辨率时或许可行，但是大多数情况下结果并不理想。

今天小编就给大家说说这“结果并不理想”的原因~1、速度不同大多数比较器速度都很快，不过很多运算放大器速度也很快。

为什么将运算放大器用作比较器时会造成低速度呢？比较器用于大差分输入电压，而运算放大器工作时，差分输入电压一般会在负反馈的作用下降至最低。

当运算放大器过驱时，有时仅几毫伏也可能导致过载，其中有些放大级可能发生饱和。

这种情况下，器件需要相对较长的时间从饱和中恢复，因此，如果发生饱和，其速度将比始终不饱和时慢得多(参见图1)。

图1：放大器用作比较器时的放大器速度饱和效应过驱运算放大器的饱和恢复时间很可能远远超过放大器的正常群延迟，并且通常取决于过驱量。

由于仅有少数运算放大器明确规定从不同程度过驱状态恢复所需的时间，因此，一般说来，有必要根据特定应用的具体过驱情况，通过实验确定放大器的特性。

对这类实验的结果应持谨慎态度，通过比较器(运算放大器)的传播延迟值(用于最差条件下的设计计算)应至少为所有实验中最差值的两倍。

2、输出作用不同比较器的输出端用于驱动特定逻辑电路系列，运算放大器的输出端则用于在供电轨之间摆动。

通常，运算放大器比较器驱动的逻辑电路不会共用运算放大器的电源，运算放大器轨到轨摆动可能会超出逻辑供电轨，很可能会破坏逻辑电路，引起短路后还可能会破坏运算放大器。

运算放大器跟比较器的作用原理运算放大器与比较器都是电路中常见的重要元件，它们在电路中扮演着不同的角色。

本文将详细介绍运算放大器和比较器的作用原理，以及它们在实际应用中的使用方法。

首先，我们来了解运算放大器的作用原理。

运算放大器是一种特殊的放大器，它的输出电压与输入电压之间的关系可以通过精确的电路元件和设计进行控制。

它的输入端具有高输入阻抗，即电路中其他元件对其输入信号的干扰非常小。

运算放大器的主要作用是将微小的输入电压放大成可观察的输出电压，在模拟信号处理中广泛应用，如滤波、信号增益、电压比较和信号调制等。

实际应用中，运算放大器能够完成加法、减法、乘法和除法等数学运算，因此在信号处理和控制系统中得到了广泛的应用。

例如，在测量压力或温度时，通过使用运算放大器来放大传感器的输出信号，从而测量出实际的压力或温度。

其次，我们来了解比较器的作用原理。

和运算放大器相比，比较器的作用更加单一，它通常用于比较两个输入电压的大小关系，并产生相应的输出电压。

比较器具有非常高的增益和超快的响应速度，因此在控制系统中被广泛应用。

比如，在电压测量控制中，比较器能够根据两个电压的大小关系来控制开关，从而实现控制电路的自动控制。

总而言之，运算放大器和比较器在电路中有着不同的作用。

运算放大器用于信号放大和处理，可以用来进行数学运算，这样能够帮助我们完成各种信号处理任务。

而比较器则主要用于比较电压的大小关系，并产生相应的输出，这样能够实现控制电路的自动控制。

在实际应用中，我们需要根据具体的需求来选择运算放大器或比较器来完成特定的任务。

而对于具体的电路设计，我们需要综合考虑运算放大器和比较器的特性，选择合适的元件和设计方案来实现电路的稳定性和可靠性。
