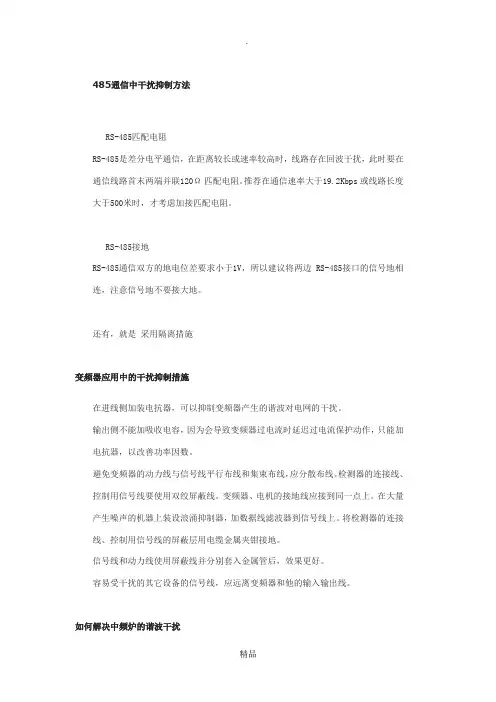

485通信中干扰抑制方法ﻫRS-485匹配电阻RS—485就是差分电平通信,在距离较长或速率较高时,线路存在回波干扰,此时要在通信线路首末两端并联120Ω匹配电阻.推荐在通信速率大于19、2Kbps或线路长度大于500米时,才考虑加接匹配电阻。
ﻫRS—485接地ﻫRS—485通信双方得地电位差要求小于1V,所以建议将两边RS-485接口得信号地相连,注意信号地不要接大地。
ﻫﻫ还有,就就是采用隔离措施ﻫ变频器应用中得干扰抑制措施在进线侧加装电抗器,可以抑制变频器产生得谐波对电网得干扰。
输出侧不能加吸收电容,因为会导致变频器过电流时延迟过电流保护动作,只能加电抗器,以改善功率因数.ﻫ避免变频器得动力线与信号线平行布线与集束布线,应分散布线。
检测器得连接线、控制用信号线要使用双绞屏蔽线。
变频器、电机得接地线应接到同一点上。
在大量产生噪声得机器上装设浪涌抑制器,加数据线滤波器到信号线上。
将检测器得连接线、控制用信号线得屏蔽层用电缆金属夹钳接地.ﻫ信号线与动力线使用屏蔽线并分别套入金属管后,效果更好。
容易受干扰得其它设备得信号线,应远离变频器与她得输入输出线.如何解决中频炉得谐波干扰中频炉在使用中产生大量得谐波,导致电网中得谐波污染非常严重。
谐波使电能传输与利用得效率降低,使电气设备过热,产生振动与噪声,并使其绝缘老化,使用寿命降低,甚至发生故障或烧毁;谐波会引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容补偿设备等设备烧毁。
谐波还会引起继电器保护与自动装置误动作,使电能计量出现混乱。
对于电力系统外部,谐波会对通信设备与电子设备产生严重干扰,因而,改善中频炉电力品质成为应对得主要着力点.ﻫﻫ滤除中频炉系统谐波得传统方法就是LC滤波器,LC滤波器就是传统得无源谐波抑制装置,由滤波电容器、电抗器与电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿得需要。
这种滤波器出现最早,成本比较低,但同时存在一些较难克服得缺点,比如只能针对单次谐波,容易产生谐波共振,导致设备损毁,随着时间谐振点会漂移,导致谐波滤除效果越来越差。
辐射监测信息管理系统RS-485总线通讯干扰问题的处理分析随着社会的不断发展和科技的进步,辐射监测信息管理系统在工业、通信、交通等领域中得到了广泛的应用。
而作为辐射监测信息管理系统中最重要的通讯方式之一,RS-485总线通讯技术也在各行各业中得到了广泛的应用。
由于环境、设备等各种因素的影响,RS-485总线通讯系统往往会受到各种干扰,从而影响了其正常的使用。
如何处理和解决RS-485总线通讯干扰问题就显得尤为重要。
一、RS-485总线通讯系统概述RS-485总线通讯系统是一种用于相对较远距离的数据通讯的技术,可以连接多个设备,在工业控制系统、自动化控制系统、安防系统和环境监测系统等领域得到广泛使用。
它具有高速、高抗干扰性和多机联网的优点,能够满足现代化工业控制系统对数据通讯的要求。
二、RS-485总线通讯干扰问题的原因分析RS-485总线通讯系统在应用过程中容易受到多种干扰,其原因主要包括以下几个方面:1. 外部电磁干扰:由于系统在使用过程中可能受到来自外部设备的电磁干扰,如电磁辐射、雷电等,会导致RS-485总线通讯系统收到干扰信号,从而影响数据传输和数据的准确性。
2. 地线干扰:由于不同设备地之间存在潜在的电位差,地之间因为接地电阻存在大小不同的情况,形成不同的地电位。
这些地电位因素同样会导致RS-485总线通讯系统受到干扰。
3. 电源干扰:由于系统中存在大量的电源设备,这些设备在工作时会产生噪声电平,导致RS-485总线通讯系统受到电源干扰。
4. 接线干扰:由于连接线路过长或者连接方式不规范,也会影响RS-485总线通讯系统的正常使用,从而产生干扰。
5. 温度变化干扰:由于环境温度的变化会导致连接设备内部元器件参数的变化,进而引起干扰。
1. 地线处理:在实际应用中,地线的连接十分重要。
在RS-485总线通讯系统的连接中,地线起到了稳定信号的作用。
如果地线连接不好,则可能导致干扰信号的输入,影响系统正常使用。
rs-485通信双方的地电位差
RS-485通信是一种常用的串行通信协议,用于在远距离
传输数据。
在RS-485通信中,双方设备之间的地电位差是
一个重要的考虑因素。
地电位差是指两个设备之间的地电
势差。
在RS-485通信中,地电位差可能会对通信质量产生
影响。
当两个设备之间的地电位差较大时,可能会导致通
信中断、数据错误或干扰等问题。
为了解决地电位差问题,可以采取以下措施:1. 使用共模抑制器:共模抑制器可以
帮助减小地电位差对通信质量的影响。
它可以通过抑制共
模噪声来提高通信的可靠性。
2. 使用终端电阻:在RS-485
通信中,终端电阻可以帮助减小反射和干扰。
通过正确设
置终端电阻的数值和位置,可以减小地电位差对通信质量
的影响。
3. 使用屏蔽线缆:屏蔽线缆可以有效减小外界干
扰对通信质量的影响。
通过使用屏蔽线缆,可以降低地电
位差引起的干扰问题。
4. 保持设备之间的地电位一致:为
了减小地电位差对通信质量的影响,可以采取措施确保设
备之间的地电位保持一致。
例如,可以使用相同的接地点
或通过连接导线来实现。
总之,地电位差是RS-485通信中
需要考虑的一个重要因素。
通过采取适当的措施,如使用
共模抑制器、终端电阻、屏蔽线缆和保持设备之间的地电
位一致等,可以减小地电位差对通信质量的影响,提高通
信的可靠性和稳定性。
485防护方案一、啥是485呀?先得给大家唠唠这个485。
485就像是一个小信使,在好多设备之间跑来跑去传递信息呢。
不过这个小信使有时候也挺脆弱的,就像个小瘦子,容易被外界那些调皮捣蛋的东西欺负,所以咱得好好保护它。
二、防护的敌人都有谁?1. 电磁干扰。
这就像是一群看不见的小怪兽,在空气中到处捣乱。
它们发出的那些电磁信号啊,就有可能把485小信使给弄迷糊了,让它传错信息或者干脆就传不下去了。
比如说,附近要是有个大电机在嗡嗡嗡地转,那产生的电磁干扰可不得了。
2. 静电。
静电这个家伙可坏了,冷不丁就冒出来。
咱们平时脱毛衣的时候“噼里啪啦”的,那就是静电在搞怪。
要是静电跑到485的线路上,可能一下子就把485的小元件给打坏了,就像突然给小信使来了一闷棍。
3. 雷击。
雷击就更恐怖了,那可是超级大坏蛋。
一道雷劈下来,如果没有防护,485就像小蚂蚁一样被轻易摧毁,整个系统都可能瘫痪。
想象一下,那可是天上来的超强攻击呀。
三、咱们的防护大招。
1. 屏蔽线缆。
就给485穿上一层特制的铠甲,这就是屏蔽线缆。
这线缆的外皮就像一个金钟罩,把里面的信号线保护得严严实实的。
那些电磁干扰小怪兽想进来捣乱,没门儿!而且这线缆的两端啊,一定要接地良好,就像把金钟罩的链子牢牢地钉在地上,这样才能把那些干扰都导到地下去。
2. 静电防护。
对于静电,咱们得给485线路周围来点“干燥剂”。
可以使用防静电的材料来包装设备,就像给485穿上一件防静电的小外套。
还有啊,在设备安装和维护的时候,操作人员最好戴上防静电手环,这样就不会把身上的静电传给485啦。
3. 防雷措施。
对付雷击这个大坏蛋,得准备几个厉害的法宝。
在485线路进入设备之前,装个防雷器。
这个防雷器就像一个超级保镖,一旦有雷击的强大电流过来,它就把大部分电流给引到地下去,只让一小点安全的电流通过去给485用。
还有,建筑物要是有避雷针就更好了,避雷针把雷给吸引走,就像一个大英雄把大坏蛋给引开,不让雷去攻击485。
RS-485总线抗干扰的一些措施RS-485接口芯片能担当起一种电平转化的角色,把TTL信号、COMS信号等转化为能在485总线上传输的差分信号,把接收到的485差分信号转化为MCU能够识别的TTL或COMS电平,在工业控制、仪器、仪表、多媒体网络、机电一体化产品等诸多领域得到了广泛应用。
但在RS485通信中,常常会存在通信距离不远、通信质量差等问题。
为提高RS485的通信质量,除了采用终端匹配的总线型结构外,在系统设计中通常要考虑以下几个问题。
1.故障保护根据RS-485的标准规定,接收器的接收灵敏度为±200mV,这意味着当接收端的差分电压大于等于+200mV时,接收器输出为高电平,小于等于-200mV时输出为低电平,介于±20 0mV之间时,接收器输出为不确定状态。
在总线空闲(即传输线上所有节点都为接收状态)以及传输线开路或短路故障时,若不采取特殊措施,接收器可能输出高电平或者低电平。
一旦某个节点的接收器产生低电平,就会使串行接收器(UART)找不到起始位,从而引起通信异常。
为解决该问题,很多RS485接口芯片引入了故障保护。
例如,上海英联电子的UM3085/U M3088输入灵敏度为-50mV/-200mV,即差分接收器输入电压UA-B≥-50mV时,接收器输出逻辑高电平,如果UA-B≤-200mV,则输出逻辑低电平。
当接收器输入端总线短路或总线上所有发送器被禁止时,接收器差分输入端为0V,从而确保总线空闲、短路时接收器输出高电平。
2.防雷电冲击RS-485接口芯片在使用、焊接或设备的运输途中都有可能受到静电冲击而损坏。
在传输线架设于户外的使用场合,接口芯片乃至整个系统还有可能遭受雷电袭击。
选用抗静电或抗雷击的芯片可有效避免此类损失。
UM3085/UM3088芯片内部集成了ESD保护电路,人体模型ESD保护和机器模型ESD保护分别达到15kV和2kV。
此外,英联电子还有一套完善的ESD保护方案(图1),使系统能在更为苛刻的瞬态高压冲击环境中可靠运行。
485通信线由两根双绞的线组成,它是通过两根通信线之间的电压差的方式来传递信号,因此称之为差分电压传输。
差模干扰在两根信号线之间传输,属于对称性干扰。
消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线;
共模干扰是在信号线与地之间传输,属于非对称性干扰。
消除共模干扰的方法包括:
(1)采用屏蔽双绞线并有效接地
(2)强电场的地方还要考虑采用镀锌管屏蔽
(3)布线时远离高压线,更不能将高压电源线和信号线捆在一起走线
(4)不要和电控锁共用同一个电源
(5)采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)
采用RS485作为通讯的系统,在终端上面必须有一个终端电阻,一般是120欧姆.另外在A,B端口上再分别上拉和下拉一个1K电阻,效果更好!。
485通信中干扰抑制方法RS-485匹配电阻RS-485是差分电平通信,在距离较长或速率较高时,线路存在回波干扰,此时要在通信线路首末两端并联120Ω匹配电阻。
推荐在通信速率大于19.2Kbps或线路长度大于500米时,才考虑加接匹配电阻。
RS-485接地RS-485通信双方的地电位差要求小于1V,所以建议将两边RS-485接口的信号地相连,注意信号地不要接大地。
还有,就是采用隔离措施变频器应用中的干扰抑制措施在进线侧加装电抗器,可以抑制变频器产生的谐波对电网的干扰。
输出侧不能加吸收电容,因为会导致变频器过电流时延迟过电流保护动作,只能加电抗器,以改善功率因数。
避免变频器的动力线与信号线平行布线和集束布线,应分散布线。
检测器的连接线、控制用信号线要使用双绞屏蔽线。
变频器、电机的接地线应接到同一点上。
在大量产生噪声的机器上装设浪涌抑制器,加数据线滤波器到信号线上。
将检测器的连接线、控制用信号线的屏蔽层用电缆金属夹钳接地。
信号线和动力线使用屏蔽线并分别套入金属管后,效果更好。
容易受干扰的其它设备的信号线,应远离变频器和他的输入输出线。
如何解决中频炉的谐波干扰中频炉在使用中产生大量的谐波,导致电网中的谐波污染非常严重。
谐波使电能传输和利用的效率降低,使电气设备过热,产生振动和噪声,并使其绝缘老化,使用寿命降低,甚至发生故障或烧毁;谐波会引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容补偿设备等设备烧毁。
谐波还会引起继电器保护和自动装置误动作,使电能计量出现混乱。
对于电力系统外部,谐波会对通信设备和电子设备产生严重干扰,因而,改善中频炉电力品质成为应对的主要着力点。
滤除中频炉系统谐波的传统方法是LC滤波器,LC滤波器是传统的无源谐波抑制装置,由滤波电容器、电抗器和电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿的需要。
这种滤波器出现最早,成本比较低,但同时存在一些较难克服的缺点,比如只能针对单次谐波,容易产生谐波共振,导致设备损毁,随着时间谐振点会漂移,导致谐波滤除效果越来越差。

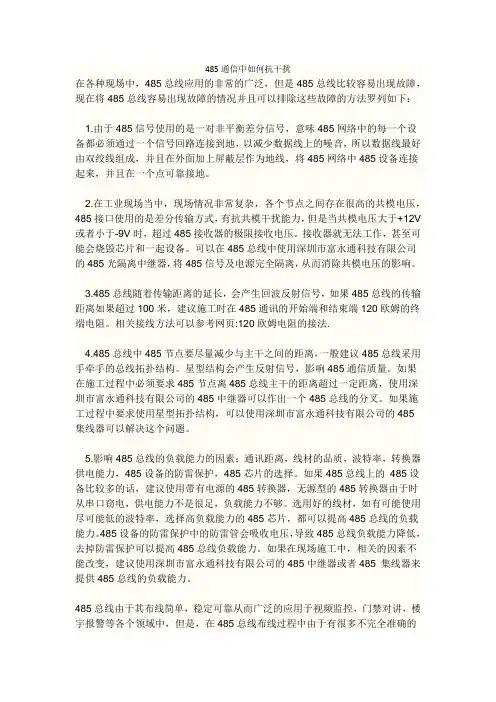

485通信中如何抗干扰在各种现场中,485总线应用的非常的广泛,但是485总线比较容易出现故障,现在将485总线容易出现故障的情况并且可以排除这些故障的方法罗列如下:1.由于485信号使用的是一对非平衡差分信号,意味485网络中的每一个设备都必须通过一个信号回路连接到地,以减少数据线上的噪音,所以数据线最好由双绞线组成,并且在外面加上屏蔽层作为地线,将485网络中485设备连接起来,并且在一个点可靠接地。
2.在工业现场当中,现场情况非常复杂,各个节点之间存在很高的共模电压,485接口使用的是差分传输方式,有抗共模干扰能力,但是当共模电压大于+12V 或者小于-9V时,超过485接收器的极限接收电压。
接收器就无法工作,甚至可能会烧毁芯片和一起设备。
可以在485总线中使用深圳市富永通科技有限公司的485光隔离中继器,将485信号及电源完全隔离,从而消除共模电压的影响。
3.485总线随着传输距离的延长,会产生回波反射信号,如果485总线的传输距离如果超过100米,建议施工时在485通讯的开始端和结束端120欧姆的终端电阻。
相关接线方法可以参考网页:120欧姆电阻的接法.4.485总线中485节点要尽量减少与主干之间的距离,一般建议485总线采用手牵手的总线拓扑结构。
星型结构会产生反射信号,影响485通信质量。
如果在施工过程中必须要求485节点离485总线主干的距离超过一定距离,使用深圳市富永通科技有限公司的485中继器可以作出一个485总线的分叉。
如果施工过程中要求使用星型拓扑结构,可以使用深圳市富永通科技有限公司的485集线器可以解决这个问题。
5.影响485总线的负载能力的因素:通讯距离,线材的品质,波特率,转换器供电能力,485设备的防雷保护,485芯片的选择。
如果485总线上的485设备比较多的话,建议使用带有电源的485转换器,无源型的485转换器由于时从串口窃电,供电能力不是很足,负载能力不够。

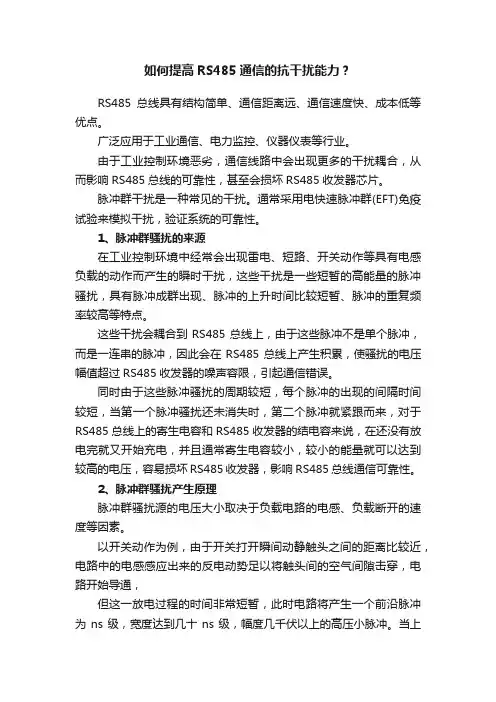

如何提高RS485通信的抗干扰能力?RS485总线具有结构简单、通信距离远、通信速度快、成本低等优点。
广泛应用于工业通信、电力监控、仪器仪表等行业。
由于工业控制环境恶劣,通信线路中会出现更多的干扰耦合,从而影响RS485总线的可靠性,甚至会损坏RS485收发器芯片。
脉冲群干扰是一种常见的干扰。
通常采用电快速脉冲群(EFT)免疫试验来模拟干扰,验证系统的可靠性。
1、脉冲群骚扰的来源在工业控制环境中经常会出现雷电、短路、开关动作等具有电感负载的动作而产生的瞬时干扰,这些干扰是一些短暂的高能量的脉冲骚扰,具有脉冲成群出现、脉冲的上升时间比较短暂、脉冲的重复频率较高等特点。
这些干扰会耦合到RS485总线上,由于这些脉冲不是单个脉冲,而是一连串的脉冲,因此会在RS485总线上产生积累,使骚扰的电压幅值超过RS485收发器的噪声容限,引起通信错误。
同时由于这些脉冲骚扰的周期较短,每个脉冲的出现的间隔时间较短,当第一个脉冲骚扰还未消失时,第二个脉冲就紧跟而来,对于RS485总线上的寄生电容和RS485收发器的结电容来说,在还没有放电完就又开始充电,并且通常寄生电容较小,较小的能量就可以达到较高的电压,容易损坏RS485收发器,影响RS485总线通信可靠性。
2、脉冲群骚扰产生原理脉冲群骚扰源的电压大小取决于负载电路的电感、负载断开的速度等因素。
以开关动作为例,由于开关打开瞬间动静触头之间的距离比较近,电路中的电感感应出来的反电动势足以将触头间的空气间隙击穿,电路开始导通,但这一放电过程的时间非常短暂,此时电路将产生一个前沿脉冲为ns级,宽度达到几十ns级,幅度几千伏以上的高压小脉冲。
当上述脉冲结束后,电路开始重复电感性负载产生反电动势和通过开关动静触头间的空气间隙放电的过程。
这一过程将一直进行,直到贮存在电感性能负载中的能量足够低,再也产生不了上述放电过程为止。
这些干扰会耦合到RS485总线上,形成较大的干扰,影响通信的可靠性。

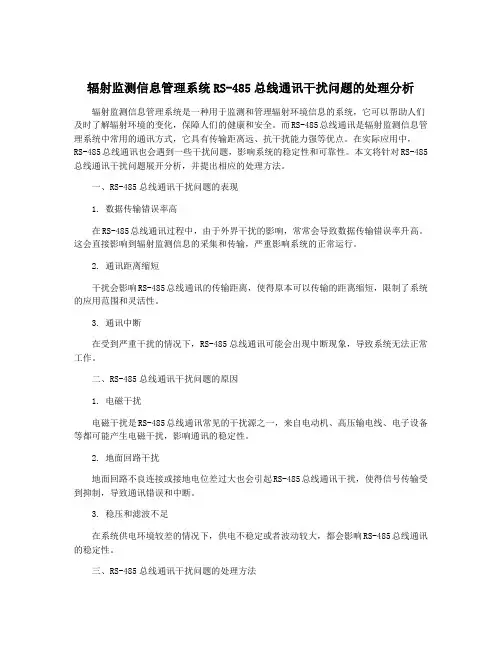

辐射监测信息管理系统RS-485总线通讯干扰问题的处理分析辐射监测信息管理系统是一种用于监测和管理辐射环境信息的系统,它可以帮助人们及时了解辐射环境的变化,保障人们的健康和安全。
而RS-485总线通讯是辐射监测信息管理系统中常用的通讯方式,它具有传输距离远、抗干扰能力强等优点。
在实际应用中,RS-485总线通讯也会遇到一些干扰问题,影响系统的稳定性和可靠性。
本文将针对RS-485总线通讯干扰问题展开分析,并提出相应的处理方法。
一、RS-485总线通讯干扰问题的表现1. 数据传输错误率高在RS-485总线通讯过程中,由于外界干扰的影响,常常会导致数据传输错误率升高。
这会直接影响到辐射监测信息的采集和传输,严重影响系统的正常运行。
2. 通讯距离缩短干扰会影响RS-485总线通讯的传输距离,使得原本可以传输的距离缩短,限制了系统的应用范围和灵活性。
3. 通讯中断在受到严重干扰的情况下,RS-485总线通讯可能会出现中断现象,导致系统无法正常工作。
二、RS-485总线通讯干扰问题的原因1. 电磁干扰电磁干扰是RS-485总线通讯常见的干扰源之一,来自电动机、高压输电线、电子设备等都可能产生电磁干扰,影响通讯的稳定性。
2. 地面回路干扰地面回路不良连接或接地电位差过大也会引起RS-485总线通讯干扰,使得信号传输受到抑制,导致通讯错误和中断。
3. 稳压和滤波不足在系统供电环境较差的情况下,供电不稳定或者波动较大,都会影响RS-485总线通讯的稳定性。
三、RS-485总线通讯干扰问题的处理方法1. 选择合适的通讯线缆通讯线缆的选择对RS-485总线通讯的稳定性至关重要。
优质的屏蔽线缆可以减少外界干扰的影响,提高通讯的可靠性。
2. 增加滤波器和抑制器在系统中增加滤波器和抑制器可以有效地抑制电磁干扰的影响,提高通讯信号的质量。
3. 加强对地回路连接合理布置地线,加强对地回路的连接,可以减少地面回路干扰的影响,提高通讯的稳定性。

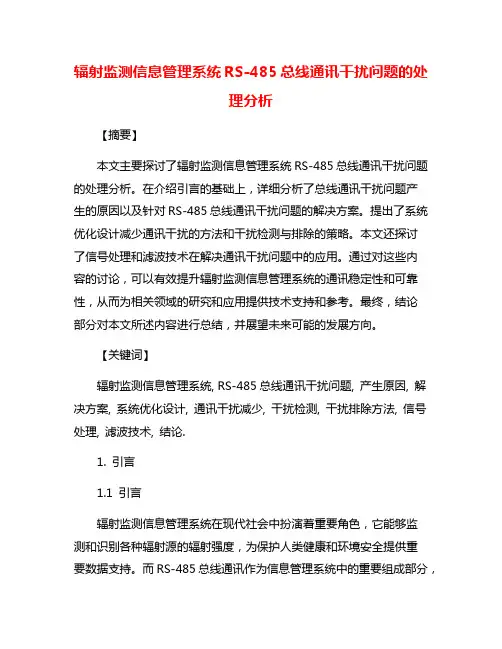

辐射监测信息管理系统RS-485总线通讯干扰问题的处理分析【摘要】本文主要探讨了辐射监测信息管理系统RS-485总线通讯干扰问题的处理分析。
在介绍引言的基础上,详细分析了总线通讯干扰问题产生的原因以及针对RS-485总线通讯干扰问题的解决方案。
提出了系统优化设计减少通讯干扰的方法和干扰检测与排除的策略。
本文还探讨了信号处理和滤波技术在解决通讯干扰问题中的应用。
通过对这些内容的讨论,可以有效提升辐射监测信息管理系统的通讯稳定性和可靠性,从而为相关领域的研究和应用提供技术支持和参考。
最终,结论部分对本文所述内容进行总结,并展望未来可能的发展方向。
【关键词】辐射监测信息管理系统, RS-485总线通讯干扰问题, 产生原因, 解决方案, 系统优化设计, 通讯干扰减少, 干扰检测, 干扰排除方法, 信号处理, 滤波技术, 结论.1. 引言1.1 引言辐射监测信息管理系统在现代社会中扮演着重要角色,它能够监测和识别各种辐射源的辐射强度,为保护人类健康和环境安全提供重要数据支持。
而RS-485总线通讯作为信息管理系统中的重要组成部分,承载着大量的监测数据传输任务。
在实际运行中,RS-485总线通讯往往会受到各种干扰的影响,导致数据传输错误和系统性能下降。
为了更好地理解和解决RS-485总线通讯干扰问题,需要深入分析其产生原因,并探讨相应的解决方案。
通过系统优化设计和干扰检测排除方法的应用,可以有效减少通讯干扰对系统造成的影响。
信号处理和滤波技术的运用也能提升系统对干扰信号的抵抗能力,进一步保障通讯数据的准确性和稳定性。
本文将从以上几个方面展开讨论,旨在为辐射监测信息管理系统的RS-485总线通讯干扰问题提供深入分析和有效解决方案,为系统的稳定运行和数据准确性提供保障。
2. 正文2.1 总线通讯干扰问题的产生原因1. 环境因素:工业现场通常存在大量电磁干扰源,如电机、变频器、高压线等,这些环境因素会导致RS-485总线通讯信号受到干扰,造成通讯质量下降。
隔离器RS485总线通讯系统干扰问题以及解决方式一、关于485总线的几个概念:1、485总线的通讯距离可以达到1200米。
根据485总线结构理论,在理想环境的前提下,485总线传输距离可以达到1200米。
其条件是通讯线材优质达标,波特率为9600,只负载一台485设备,才能使得通讯距离达到1200米,所以通常485总线实际的稳定的通讯距离往往达不到1200米。
如果负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。
2、485总线可以带128台设备进行通讯。
其实并不是所有485转换器都能够带128台设备的,要根据485转换器内芯片的型号和485设备芯片的型号来判断,只能按照指标较低的芯片来确定其负载能力。
一般485芯片负载能力有三个级别――32台、128台和256台。
此外理论上的标称往往实际上是达不到的,通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足(无源转换器)、防雷保护越强,这些都会降低真实负载数量。
3、485总线是一种最简单、最稳定、最成熟的工业总线结构这种概念是错误的。
485总线是一种用于设备联网的、经济型的、传统的工业总线方式。
其通讯质量需要根据施工经验进行调试和测试采可以得到保证。
485总线虽然简单,但也必须严格按照安装施工规范进行布线。
二、必须严格按照施工规范施工在485总线系统施工时必须严格按照施工规范施工,特别应注意下面几点。
1、485+和485-数据线一定要互为双绞。
2、布线一定要布多股屏蔽双绞线。
多股是为了备用,屏蔽是为了便于出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性较好。
不采用双绞线是错误的。
3、485总线一定要用手牵手式的总线结构,坚决避免星型连接和分叉连接。
4、设备供电的交流电及机箱一定要真实接地,而且接地良好。
有很多地方表面上有三角插座,其实根本没有接地,接地良好可以防止设备被雷击、浪涌冲击。
485信号抗⼲扰问题485信号抗⼲扰问题在各种现场中,485总线应⽤的⾮常的⼴泛,但是485总线⽐较容易出现故障,现在将485总线容易出现故障的情况并且可以排除这些故障的⽅法罗列如下:1.由于485信号使⽤的是⼀对⾮平衡差分信号,意味485⽹络中的每⼀个设备都必须通过⼀个信号回路连接到地,以减少数据线上的噪⾳,所以数据线最好由双绞线组成,并且在外⾯加上屏蔽层作为地线,将485⽹络中485设备连接起来,并且在⼀个点可靠接地。
2.在⼯业现场当中,现场情况⾮常复杂,各个节点之间存在很⾼的共模电压,485接⼝使⽤的是差分传输⽅式,有抗共模⼲扰能⼒,但是当共模电压⼤于+12V或者⼩于-9V时,超过485接收器的极限接收电压。
接收器就⽆法⼯作,甚⾄可能会烧毁芯⽚和⼀起设备。
可以在485总线中使⽤485光隔离中继器,将485信号及电源完全隔离,从⽽消除共模电压的影响。
3.485总线随着传输距离的延长,会产⽣回波反射信号,如果485总线的传输距离如果超过100⽶,建议施⼯时在485通讯的开始端和结束端120欧姆的终端电阻。
4.485总线中485节点要尽量减少与主⼲之间的距离,⼀般建议485总线采⽤⼿牵⼿的总线拓扑结构。
星型结构会产⽣反射信号,影响485通信质量。
如果在施⼯过程中必须要求485节点离485总线主⼲的距离超过⼀定距离,使⽤485中继器可以作出⼀个485总线的分叉。
如果施⼯过程中要求使⽤星型拓扑结构,可以使⽤485集线器可以解决这个问题。
5.影响485总线的负载能⼒的因素:通讯距离,线材的品质,波特率,转换器供电能⼒,485设备的防雷保护,485芯⽚的选择。
如果485总线上的485设备⽐较多的话,建议使⽤带有电源的485转换器,⽆源型的485转换器由于时从串⼝窃电,供电能⼒不是很⾜,负载能⼒不够。
选⽤好的线材,如有可能使⽤尽可能低的波特率,选择⾼负载能⼒的485芯⽚,都可以提⾼485总线的负载能⼒。
485设备的防雷保护中的防雷管会吸收电压,导致485总线负载能⼒降低,去掉防雷保护可以提⾼485总线负载能⼒。
辐射监测信息管理系统RS-485总线通讯干扰问题的处理分析1. 引言1.1 研究背景辐射监测信息管理系统是一种用于监测和管理辐射水平的重要设备,在核电站、医疗机构、工业生产等领域发挥着重要作用。
在辐射监测信息管理系统中,RS-485总线通讯干扰问题常常成为影响系统稳定运行的一个关键因素。
由于RS-485总线通讯具有高速、长距离传输的特点,一旦受到干扰就会导致通讯失败、数据丢失等问题,严重影响系统的正常工作。
针对这一问题,有必要对RS-485总线通讯干扰问题进行深入研究和分析,以找到合适的解决方案,保障辐射监测信息管理系统的稳定运行。
本文将围绕RS-485总线通讯原理展开研究,分析RS-485总线通讯干扰问题的产生原因,并提出相应的解决方案和实施措施建议。
通过对干扰问题处理效果的评估,展望未来的研究方向,最终得出结论总结,为解决RS-485总线通讯干扰问题提供参考和指导。
1.2 问题提出问题提出:在辐射监测信息管理系统中,RS-485总线通讯干扰问题存在的主要表现是数据传输不稳定,丢包严重以及通讯速度下降等现象。
这些问题可能由各种各样的干扰因素引起,如电磁干扰、信号衰减、接地问题等。
针对RS-485总线通讯干扰问题加以深入研究,并找到有效的解决方案成为当前亟需解决的问题。
1.3 研究意义辐射监测信息管理系统在现代社会中起着至关重要的作用,能够有效地监测和管理辐射情况,保障人们的生命安全和健康。
RS-485总线通讯干扰问题却是目前需要着重解决的一个难题。
干扰问题的存在会严重影响辐射监测信息的准确性和可靠性,给系统运行带来不必要的困扰。
深入研究RS-485总线通讯干扰问题处理分析,对提高辐射监测信息管理系统的稳定性和可靠性具有重要的意义。
通过对RS-485总线通讯原理的深入了解和对干扰问题的分析,可以更好地揭示干扰问题的根源,找到有效的解决方案和实施措施,从而提高系统的抗干扰能力和稳定性。
本文旨在探讨RS-485总线通讯干扰问题的处理方法,为辐射监测信息管理系统的运行提供技术支持和指导,提升系统的整体性能和效率。
辐射监测信息管理系统RS-485总线通讯干扰问题的处理分析辐射监测信息管理系统是一种非常重要的设备,用于监测和检测辐射物质的浓度和辐射水平,为环境保护和公共安全提供数据支持。
在这些系统中,RS-485总线通讯是一种常用的数据传输方式,能够连接多个辐射监测仪器,实现数据的采集和传输。
由于RS-485总线通讯受到干扰的影响,可能会导致系统的数据传输出现异常,影响到系统的准确性和可靠性。
本文将针对RS-485总线通讯干扰问题进行深入分析,并提出相应的处理方法。
一、RS-485总线通讯的特点及存在的问题RS-485总线通讯是一种多点传输的方式,可以连接多个设备,实现数据的传输和共享。
它具有传输距离长、传输速率高、抗干扰能力强等特点,因此被广泛应用于各种自动化控制系统中。
在实际应用中,由于环境的复杂性和设备的多样性,RS-485总线通讯存在以下几种干扰问题:1.电磁干扰:由于系统中可能存在各种电磁设备,如变频器、电机等,它们会产生电磁干扰,影响到RS-485总线通讯的稳定性和可靠性。
2.地线干扰:由于不同设备的地线存在电位差,当它们连接在一起时,会产生地线干扰,导致RS-485总线通讯出现问题。
3.数据线干扰:由于RS-485总线通讯使用的是两根数据线,当这两根数据线受到外部电磁场的影响时,会导致数据的失真和传输错误。
以上这些干扰问题都会对RS-485总线通讯的稳定性和可靠性产生负面影响,因此需要采取相应的处理措施来解决这些问题。
二、RS-485总线通讯干扰问题的处理分析对于RS-485总线通讯干扰问题,可以从以下几个方面进行分析和处理:1.电磁干扰的处理电磁干扰是RS-485总线通讯中常见的问题,为了降低电磁干扰对系统的影响,可以采取以下几种处理方法:(1)增加屏蔽:在RS-485数据线外层增加金属屏蔽层,可以有效地阻挡外部电磁场的干扰,提高数据传输的稳定性。
(3)隔离处理:对于一些电磁干扰较大的设备,可以采取隔离处理,将其与RS-485总线进行隔离,减少电磁干扰对系统的影响。
485不隔离引起的差模
差模是指在电路中同时存在的两个信号之间的差异。
而差模干扰是指因为电路中存在的不同信号引起的差模干扰。
485总线是一种用于远距离传输数据的通信协议,它可以实现多个设备之间的通信。
然而,如果在485通信中不采取隔离措施,就容易引起差模干扰。
差模干扰可能发生在以下情况下:
1. 地线干扰:当485通信中的不同设备共用同一地线时,地线上的噪声可能会引起差模干扰。
2. 电源线干扰:当485通信中的不同设备共用同一电源线时,电源线上的噪声可能会通过电源线传播到通信线路上,引起差模干扰。
3. 外部电磁辐射干扰:周围的电磁辐射源,如电机、变压器等,可能会引起通信线路上的差模干扰。
差模干扰可能会导致通信中的误码率增加,降低通信质量,甚至导致通信中断。
为了解决差模干扰问题,可以采取以下措施:
1. 隔离:使用485隔离器将通信线路与外部环境隔离,阻止差模干扰的传播。
2. 滤波:在通信线路中添加合适的滤波器,滤除干扰信号。
3. 接地:正确接地可以减少差模干扰的发生。
如果在485通信中不采取隔离措施,就容易引起差模干扰,影响通信质量。
因此,为了保证485通信的可靠性,应该采取相应的隔离措施。
辐射监测信息管理系统RS-485总线通讯干扰问题的处理分析【摘要】本文主要探讨了辐射监测信息管理系统中RS-485总线通讯干扰问题的处理分析。
首先分析了干扰问题的原因和特点,然后提出了多种解决方法,包括选择合适的通讯线材和连接器、增加滤波器和隔离器、优化总线布局及线缆绝缘、定期维护和监测、软件层面的干扰抑制以及进行电磁兼容性测试。
最后通过实例分析,展示了这些方法的实际应用效果。
通过本文的研究,可以帮助辐射监测系统设计者和维护人员有效解决RS-485总线通讯干扰问题,确保系统稳定运行。
【关键词】辐射监测、信息管理系统、RS-485总线、通讯干扰、原因分析、特点、影响、处理方法、通讯线材、连接器、滤波器、隔离器、总线布局、线缆绝缘、维护、监测、软件、电磁兼容性、处理实例分析、结论。
1. 引言1.1 引言辐射监测信息管理系统在现代社会中起着至关重要的作用,能够帮助监测和控制辐射水平,保障人们的生命安全和健康。
而RS-485总线通讯在辐射监测信息管理系统中扮演着至关重要的角色,它负责传输各种监测仪器和设备采集到的数据,确保系统的正常运行和性能稳定。
RS-485总线通讯在实际应用中常常会受到各种干扰影响,这些干扰源包括电磁辐射、信号串扰、地线回流等。
这些干扰可能导致数据传输不稳定、通讯距离缩短甚至通讯中断,严重影响系统的可靠性和稳定性。
为了解决RS-485总线通讯干扰问题,需要从多个方面入手,包括选择合适的通讯线材和连接器、增加滤波器和隔离器、优化总线布局及线缆绝缘、定期维护和监测、软件层面的干扰抑制、进行电磁兼容性(EMC)测试等措施。
通过综合应用这些处理方法,可以有效减轻RS-485总线通讯干扰问题带来的影响,提升辐射监测信息管理系统的稳定性和可靠性。
2. 正文2.1 总线通讯干扰问题的原因分析1. 电磁场干扰:周围电器设备、高压电缆、雷电等电磁场会对RS-485总线通讯产生干扰,导致数据传输错误或丢失。
关于485总线⼲扰问题的处理,对上拉,下拉电阻的理解
近期,在项⽬中遇到了485总线⼲扰问题,问题表现如下:
1、在开发环境下,485通信完全正常,设备不掉线。
2、实际⼯作环境中,设备不断掉线,但也能不断重连上。
开发环境:普通⼯作环境
实际⼯作环境:周围具有较强的辐射⼲扰,由于辐射原因,传输出现⼲扰。
修改前电路:
1、485输出端常规的esd防护+360Ω-120Ω-360欧分压电阻链。
2、485芯⽚为SP3485,供电电压3.3V,
3、485波特率115200.
修改后电路:
1、485输出端常规的esd防护+2.2kΩ-120Ω-2.2kΩ分压电阻链。
修改原因:
1、120Ω为线上匹配阻抗,因导线较长,长度10⽶,⽆匹配电阻时,有反射⼲扰,体现为:485发送数据段后,⽴刻接收到⼀段数据,485悬空后,发送数据,有数据返回。
2、上拉下拉电阻:其作⽤为稳定A、B线上的空闲电平,芯⽚实际⼯作时,需要将A、B线上的电平抬⾼或拉低,若上拉,下拉电阻值太⼩,就会给芯⽚拉⾼,拉低输出信号线的电压增加负担。
可能会造成电压差值过低,抗⼲扰能⼒减弱。
变频器RS485通信中的干扰及解决方法在工业现场,许多用户都被以下问题困扰过:当PLC与变频器或变频器与变频器之间采用RS485方式进行通信时,经常容易产生通信中断、误码、死机甚至RS485接口被烧坏等故障,而且联网的变频器越多,这种现象越容易发生!由于变频器本身的特点决定了变频器会产生诸多干扰,对于RS485通信口而言,由于各个变频器和PLC使用不同的电源,或本身电路结构的不同使得各个RS485通信口的地电位相差很大,势必造成传送数据时信号失真较为严重,使得通信出错,当共模电压超过-7V或+12V时则会损坏RS485接口!将每个RS485通信口进行隔离是解决问题的最好办法,即需在每台变频器和PLC的RS485通信口上加装RS485到RS485的隔离器,为了保证加装了隔离器后仍然使用原来的软件,隔离器必须是无延时的、波特率自动适应的数据完全透明传输装置。
德阳四星电子的BH-485G隔离器正是为解决以上问题而研制的。
BH-485G隔离器是真正具有数据流向自动切换、数据完全透明传输、无延时的隔离器,波特率为0~250Kbps自适应,供电电源具有5VDC或24VDC两种方式任选(一般变频器上均有24VDC电源输出端子),而且BH-485G具有二对RS485接线端子,避免了会使波形畸变的总线分支问题,接线非常方便。
BH-485G外形为标准导轨安装,带有数据收发指示灯。
加装了BH-485G隔离器后的变频器和PLC组成的RS485通信网络如下图所示:须将总线二端的BH-485G上的终端电阻设置开关K拨到R(接入120欧终端电阻),其它位置的开关拨到OFF(不接终端电阻)。
如通信距离超过2公里(9600bps时),可在总线中增加RS485中继器(型号:E485GA)或使用CAN-485G超远程隔离驱动器。
BH-485G的详细资料请看网站上的使用说明书。
以上方案已在工程中大量采用,实践证明十分稳定可靠,已解决了RS485通信中的干扰、。
485通讯的特性及有效抗干扰方式1. RS-485 的电气特性:逻辑“1”以两线间的电压差为+(2—6)V 表示;逻辑“0”以两线间的电压差为-(2—6)V 表示。
接口信号电平比RS-232-C 降低了,就不易损坏接口电路的芯片,且该电平与TTL 电平兼容,可方便与TTL 电路连接。
2. RS-485 接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。
3. RS-485 接口的最大传输距离标准值为4000 英尺,实际上可达3000 米,另外RS-232-C 接口在总线上只允许连接1 个收发器,即单站能力。
而RS-485 接口在总线上是允许连接多达128 个收发器。
即具有多站能力,这样用户可以利用单一的RS-485 接口方便地建立起设备网络。
因RS-485 接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。
因为RS485 接口组成的半双工网络,一般只需二根连线,所以RS485 接口均采用屏蔽双绞线传输。
RS485 接口连接器采用DB-9 的9 芯插头座,与智能终端RS485 接口采用DB-9(孔),与键盘连接的键盘接口RS485 采用DB-9(针)。
4. 采用RS485 接口时,传输电缆的长度如何考虑?在使用RS485 接口时,对于特定的传输线经,从发生器到负载其数据信号传输所允许的最大电缆长度是数据信号速率的函数,这个长度数据主要是受信号失真及噪声等影响所限制。
下图所示的最大电缆长度与信号速率的关系曲线是使用24AWG 铜芯双绞电话电缆(线径为0。
51mm),线间旁路电容为52。
5PF/M,终端负载电阻为100 欧时所得出。
(曲线引自GB11014-89 附录A)。
由图中可知,当数据信号速率降低到90Kbit/S 以下时,假定最大允许的信号损失为6dBV 时,则电缆长度被限制在1200M。
实际上,图中的曲线是很保守的,在实用时是完全可以取得比它大的电缆长度。
RS-485总线抗干扰的一些措施
RS-485接口芯片能担当起一种电平转化的角色,把TTL信号、COMS信号等转化为能在485总线上传输的差分信号,把接收到的485差分信号转化为MCU能够识别的TTL或COMS电平,在工业控制、仪器、仪表、多媒体网络、机电一体化产品等诸多领域得到了广泛应用。
但在RS485通信中,常常会存在通信距离不远、通信质量差等问题。
为提高RS485的通信质量,除了采用终端匹配的总线型结构外,在系统设计中通常要考虑以下几个问题。
1.故障保护
根据RS-485的标准规定,接收器的接收灵敏度为±200mV,这意味着当接收端的差分电压大于等于+200mV时,接收器输出为高电平,小于等于-200mV时输出为低电平,介于±20 0mV之间时,接收器输出为不确定状态。
在总线空闲(即传输线上所有节点都为接收状态)以及传输线开路或短路故障时,若不采取特殊措施,接收器可能输出高电平或者低电平。
一旦某个节点的接收器产生低电平,就会使串行接收器(UART)找不到起始位,从而引起通信异常。
为解决该问题,很多RS485接口芯片引入了故障保护。
例如,上海英联电子的UM3085/U M3088输入灵敏度为-50mV/-200mV,即差分接收器输入电压UA-B≥-50mV时,接收器输出逻辑高电平,如果UA-B≤-200mV,则输出逻辑低电平。
当接收器输入端总线短路或总线上所有发送器被禁止时,接收器差分输入端为0V,从而确保总线空闲、短路时接收器输出高电平。
2.防雷电冲击
RS-485接口芯片在使用、焊接或设备的运输途中都有可能受到静电冲击而损坏。
在传输线架设于户外的使用场合,接口芯片乃至整个系统还有可能遭受雷电袭击。
选用抗静电或抗雷击的芯片可有效避免此类损失。
UM3085/UM3088芯片内部集成了ESD保护电路,人体模型ESD保护和机器模型ESD保护分别达到15kV和2kV。
此外,英联电子还有一套完善的ESD保护方案(图1),使系统能在更为苛刻的瞬态高压冲击环境中可靠运行。
图1:RS485芯片防雷和防浪涌电压设计。
点击下载清晰大图
RS485芯片的供电电源通常来自于变压器,当出现较为恶劣电压变化时,电源上可能会出现一些瞬态浪涌高压,图中UM07可以很好地将这些瞬态电压钳位,保护接口芯片。
与此同时,对于总线的两个通信端口,采用UESD712进行保护,可以起到很好的防雷效果。
3.光耦隔离
在某些工业控制领域,由于现场情况十分复杂,各个节点之间存在很高的共模电压。
虽然R S-485接口采用差分传输方式,具有一定的抗共模干扰能力,但当共模电压超过RS-485接收器的极限接收电压,即大于+12V或小于-7V时,接收器就无法正常工作,严重时甚至会烧毁芯片和仪器设备。
解决方法是通过DC/DC转换器将系统电源和RS-485收发器的电源进行光耦隔离(图2),彻底消除共模电压的影响,并滤除接地回路和传导噪声引起的干扰。
图2:RS485芯片应用的光耦隔离方案。
4.宽的信号摆幅
在RS485通信中,为防止信号反射,通常在终端都接有90~120欧姆的电阻。
一般的RS4 85接口芯片在带这样的电阻负载时,其输出电压的摆幅只有1.5~1.8V,因此在进行长距离通信时,由于信号的衰减,接收器可能无法正确地接收到信号,导致误码。
UM3085/UM30 88驱动器将输出信号摆幅提高到大于2.2V,从而在长距离通信中具有更高可靠性。
此外,UM3085/UM3088具有斜率限制的特点,能减少EMI,并能在使用阻抗不匹配的传输线时降低反射,提高通信质量。
综上所述,在选择RS485接口芯片时,除了要考虑静态电流、电源电压宽度范围等参数外,还要考虑其故障保护功能、抗静电性能、驱动能力,以及外部环境、通信电缆等方方面面的因素,这样才能构建一个高质量的RS485通信网络。
作者:阳建中。
