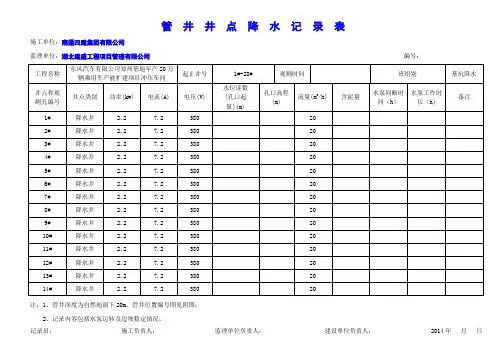

轻型井点降水记录表

施工单位：南通四建集团有限公司
监理单位：湖北建盛工程项目管理有限公司编号：
注：1、管井深度为自然地面下20m，管井位置编号图见附图；
2、记录内容包括水泵运转及边坡稳定情况。

记录员：施工负责人：监理单位负责人：建设单位负责人： 2014年月日
施工单位：南通四建集团有限公司
监理单位：湖北建盛工程项目管理有限公司编号：
注：1、管井深度为自然地面下20m，管井位置编号图见附图；
2、记录内容包括水泵运转及边坡稳定情况。

记录员：施工负责人：监理单位负责人：建设单位负责人： 2014年月日。

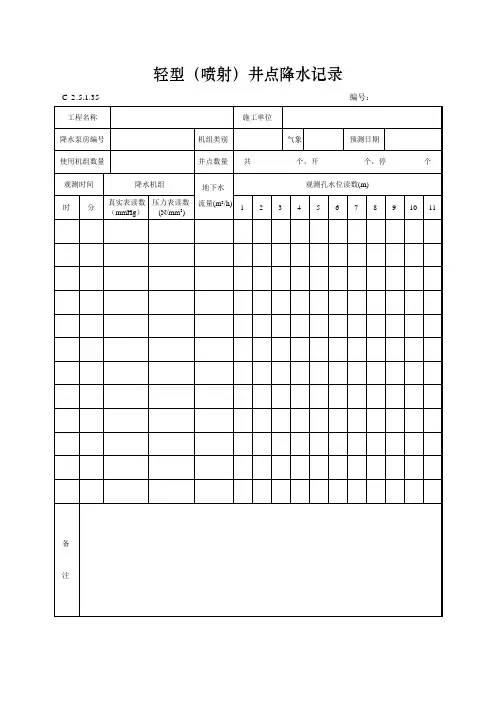

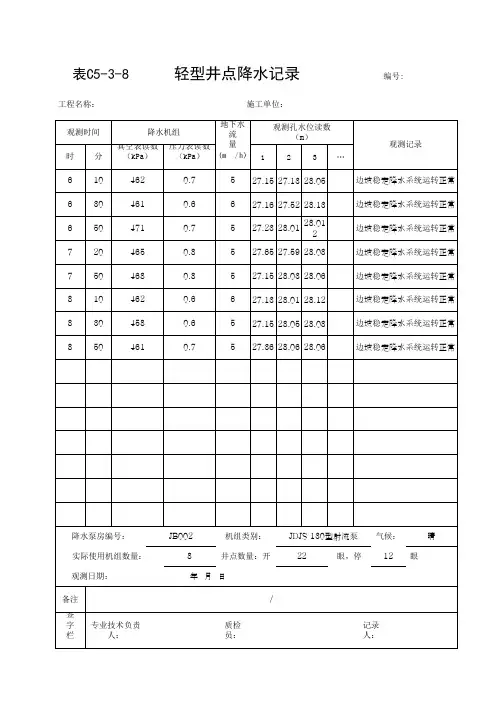

轻型（喷射）井点降水记录C 2.5.1.35 编号：专业技术负责人：质检员：专业工长：建筑施工技术，建筑施工组织，建筑工程计量与计价，建筑工程经济，混凝土结构，建筑构造与识图，钢结构，砌体结构，高层建筑施工，工程测量，工程结构抗震，装配化施工技术，建筑工程资料管理，建筑工程质量与安全管理，建筑CAD，天正建筑，BIM。

建筑工程技术专业主要包括土建、采暖卫生与煤气工程、电梯和消防，给排水工程五个方面，专业应具备建筑工程技术人员从业必须的文化基础与专业理论知识，从事建筑工程施工一线技术与管理等工作的高等技术应用型人才。

技术交底的作用与分类1什么是施工技术交底技术交底是施工企业极为重要的一项技术管理工作，是施工方案的延续和完善，也是工程质量预控的最后一道关口。

其目的是使参与建筑工程施工的技术人员与工人熟悉和了解所承担的工程项目的特点、设计意图、技术要求、施工工艺及应注意的问题。

2技术交底的作用使参与施工活动的每一个技术人员，明确本工程的特定施工条件、施工组织、具体技术要求和有针对性的关键技术措施，系统掌握工程施工过程全貌和施工的关键都位。

使参与工程施工操作每一个工人，通过技术交底，了解自己所要完成的分部分项工程的具体工作内容，操作方法、施工工艺、质量标准和安全注意事项等，做到施工操作人员任务明确，心中有数达到有序地施工，以减少各种质量通病，提高施工质量的目的。

3施工技术交底的分类（1）施工组织设计交底①重点和大型工程施工组织设计交底：由施工企业的技术负责人把主要设计要求、施工措施以及重要事项对项目主要管理人员进行交底。

其他工程施工组织设计交底由项目技术负责人进行交底。

②专项施工方案技术交底：由项目专业技术负责人负责，根据专项施工方案对专业工长进行交底。

（2）分项工程施工技术交底由专业工长对专业施工班组（或专业分包）进行交底。

“四新”技术交底：由项目技术负责人组织有关专业人员编制并交底。

（3）设计变更技术交底设计变更技术交底：由项目技术部门根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。

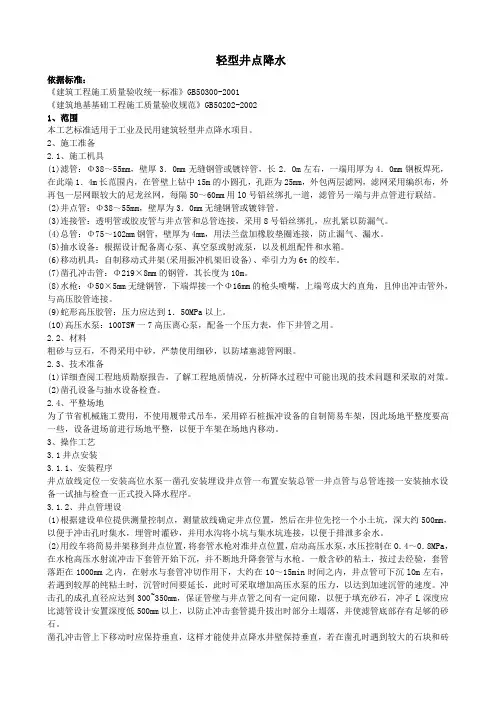

轻型井点降水依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺标准适用于工业及民用建筑轻型井点降水项目。

2、施工准备、施工机具(1)滤管：Φ38～55mm，壁厚3．0mm无缝钢管或镀锌管，长2．Om左右，一端用厚为4．0mm钢板焊死，在此端1．4m长范围内，在管壁上钻中15m的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50～60mm用lO号铅丝绑扎一道，滤管另一端与井点管进行联结。

(2)井点管：Φ38～55mm，壁厚为3．0mm无缝钢管或镀锌管。

(3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。

(4)总管：Φ75～102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。

(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。

(6)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。

(7)凿孔冲击管：Φ219×8mm的钢管，其长度为10m。

(8)水枪：Φ50×5mm无缝钢管，下端焊接一个Φ16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。

(9)蛇形高压胶管：压力应达到1．50MPa以上。

(10)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。

、材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。

、技术准备(1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。

(2)凿孔设备与抽水设备检查。

、平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。

3、操作工艺井点安装、安装程序井点放线定位一安装高位水泵一凿孔安装埋设井点管一布置安装总管一井点管与总管连接一安装抽水设备一试抽与检查一正式投入降水程序。

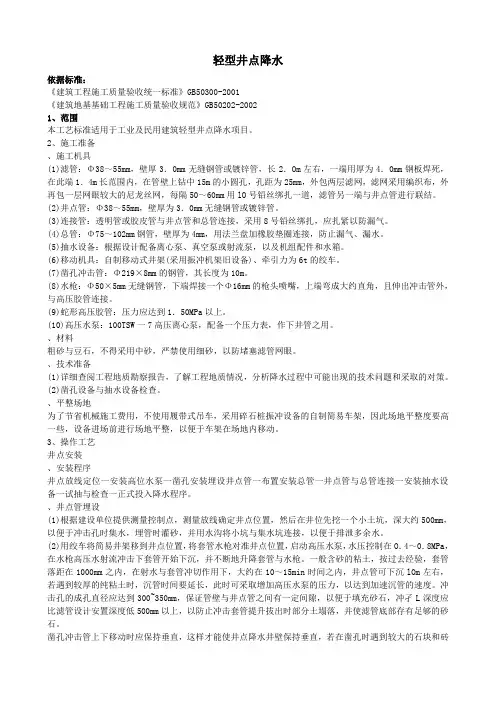

轻型井点降水轻型井点降水依据标准：《建筑工程施工质量验收统一标准》GB50300-2《建筑地基基础工程施工质量验收规范》GB50202-21、范围本工艺标准适用于工业及民用建筑轻型井点降水项目。

2、施工准备2.1、施工机具60kpa。

检查真空度表。

喷射井点>93kpa。

检查真空度表。

4.7、电渗井点阴阳极距离轻型井点80-100mm。

尺量检查。

喷射井点120-150mm。

尺量检查。

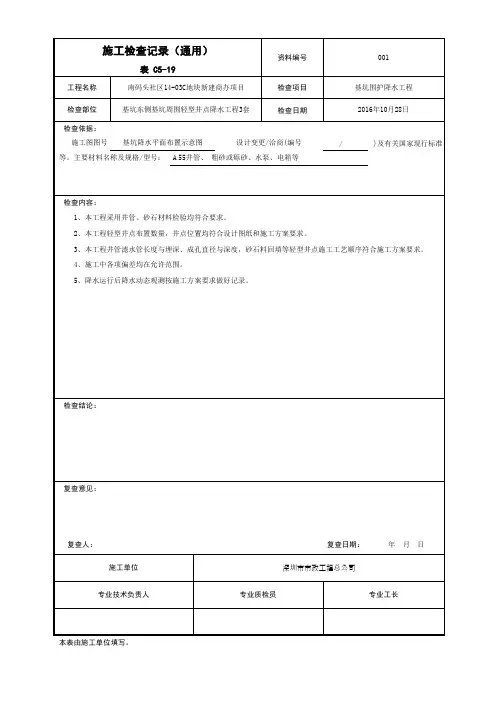

检查后形成施工记录，检查施工记录。

5、成品保护6、应注意的质量问题6.1、土方挖掘运输车道不设置井点，这并不影响整体降水效果。

6.2、在正式开工前，由电工及时办理用电手续，保证在抽水期间不停电。

因为抽水应连续进行，特别是开始抽水阶段，时停时抽，井点管的滤网易于阻塞，出水混浊。

同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。

6.3、轻型井点降水应经常进行检查，其出水规律应“先大后小，先混后清”。

若出现异常情况，应及时进行检查。

6.4、在抽水过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。

6.5、真空度是轻型井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测，若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。

6.6、在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。

如“死井”数量超过10％，则严重影响降水效果，应及时采取措施，采用高压水反复冲洗处理。

6.7、在打井点之前应勘测现场，采用洛阳铲凿孔，若发现场内表层有旧基础、隐性墓地应及早处理。

6.8、如粘土层较厚，沉管速度会较慢，如超过常规沉管时间时，可采取增大水泵压力，大约在1．O～1．4MPa，但不要超过1．5MPa。

6.9、主干管应按本交底做好流水坡度，流向水泵方向。

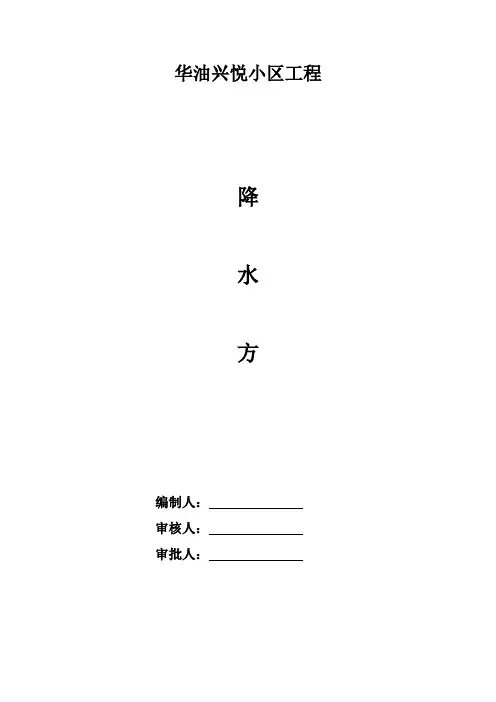

华油兴悦小区工程降水方编制人：审核人：审批人：目录1.编制依据2.轻型井点降水范围3.施工机具4.工艺流程5.质量标准6.成品保护7.安全与环境8.注意事项9.质量记录华油兴悦小区井点方案根据华油兴悦小区地质勘查报告内容：拟建物基础埋深约3.5-6.0米，而该场地实测水位埋深为4.40~9.80米，高程为9.00~14.51米，拟建场地西侧为鱼塘，故场地西部水位埋深较浅，对于埋深3.5米的建筑可不考虑地下水的影响，对于埋深6.0米的部分建筑，开挖前应先将地下水降至开挖深度以下不小于1.0米，降水方法可采用井点法，应先进行试降水，预测对鱼塘及西侧道路的影响，必要时应在鱼塘一侧设置止水帷幕。

1编制依据1.1 建筑工程施工质量验收统一标准GB50300—2001；1.2 建筑地基基础工程施工质量验收规范GB50202—2002；1.3 建筑施工安全检查表准JGJ59—99；1.4 建筑基坑支护技术规范JGJ120-99；1.5 建筑基坑工程技术规范YB9258-97；1.6 派力工程有限公司勘察报告；1.7施工图纸；2、轻型井点降水范围轻型井点降水适用于基坑面积不大，降低水位不深的场合。

该方法降低水位深度一般在3-6m之间，若要求降水深度大于6m，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。

3施工机具3.1 主要机具设备有井点管连接管集水总管及抽水设备等3.2 井点管用直径38~ 55mm 的钢管，长度5 ~7m ，井点管的下端装有滤管，滤管直径常与井点管直径相同，长度为1.0 ~1.7m ，管壁上钻直径12 18mm 的孔呈梅花形分布，管壁外包两层滤网，内层为细滤网，采用30 ~50 孔/cm2 的黄铜丝布或生丝布，外层为粗滤网采用8~ 10 孔/cm2 的铁丝布或尼龙丝布。

3.3 连接管与集水管连接：管用胶皮管、塑料透明管或钢管弯头制成，直径为38~ 55mm，每个连接管均宜装设阀门，以便检修井点。

轻型井点降水依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺标准适用于工业及民用建筑轻型井点降水项目。

2、施工准备2.1、施工机具(1)滤管：Φ38～55mm，壁厚3．0mm无缝钢管或镀锌管，长2．Om左右，一端用厚为4．0mm钢板焊死，在此端1．4m长范围内，在管壁上钻中15m的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50～60mm用lO号铅丝绑扎一道，滤管另一端与井点管进行联结。

(2)井点管：Φ38～55mm，壁厚为3．0mm无缝钢管或镀锌管。

(3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。

(4)总管：Φ75～102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。

(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。

(6)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。

(7)凿孔冲击管：Φ219×8mm的钢管，其长度为10m。

(8)水枪：Φ50×5m m无缝钢管，下端焊接一个Φ16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。

(9)蛇形高压胶管：压力应达到1．50MPa以上。

(10)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。

2.2、材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。

2.3、技术准备(1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。

(2)凿孔设备与抽水设备检查。

2.4、平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。

3、操作工艺3.1井点安装3.1.1、安装程序井点放线定位一安装高位水泵一凿孔安装埋设井点管一布置安装总管一井点管与总管连接一安装抽水设备一试抽与检查一正式投入降水程序。

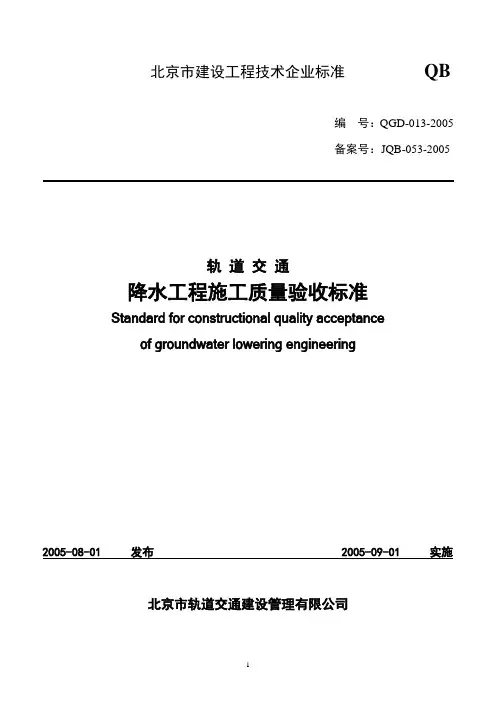

北京市建设工程技术企业标准QB编号：QGD-013-2005备案号：JQB-053-2005轨道交通降水工程施工质量验收标准Standard for constructional quality acceptanceof groundwater lowering engineering2005-08-01 发布 2005-09-01 实施北京市轨道交通建设管理有限公司附录A 检验批质量验收记录A.0.1 降水工程施工质量验收应按检验批进行，各种降水方法每个检验批的井点数量可按表A.0.1的要求进行；检验批的划分应与轨道交通土建工程施工段相符合，当井数少于表A.0.1的规定的检验批抽检井数要求时应全数检验。

表A.0.1 检验批划分A.0.2降水工程检验批质量验收记录按表式C7-8-1～表式C7-8-8填写记录。

附录B 分项工程质量验收记录B.0.1降水分项工程质量验收应由监理工程师（建设单位项目专业技术负责人）组织项目专业技术负责人等进行，并按表式C7-9填写记录。

附录C 降水记录表C-1 管井降水记录表工程名称工程里程观测时间年月日时分施工单位班组别注：记事内容包括水泵运转及边坡稳定等情况工程名称工程里程降水泵房编号机组类别及编号: : 注：观测孔水位读数一栏,如井孔多时可根据实际数量增列其序号13工程名称工程里程降水泵房编号机组编号运转停运维修井点开根停根观测日期：始年月日至年月日施工单位施工班组工程负责人：注：1 记事包括换工作水时间、工作水含泥量、真空度、基坑边坡稳定及井点系统运转情况表。

1观测水位读数一栏，如井孔多时可根据实际数量增列其序号14本标准用词说明一、执行本标准条文时，要求严格程度不同的用词说明如下，以便在执行中区别对待。

1.表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”。

2.表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”。

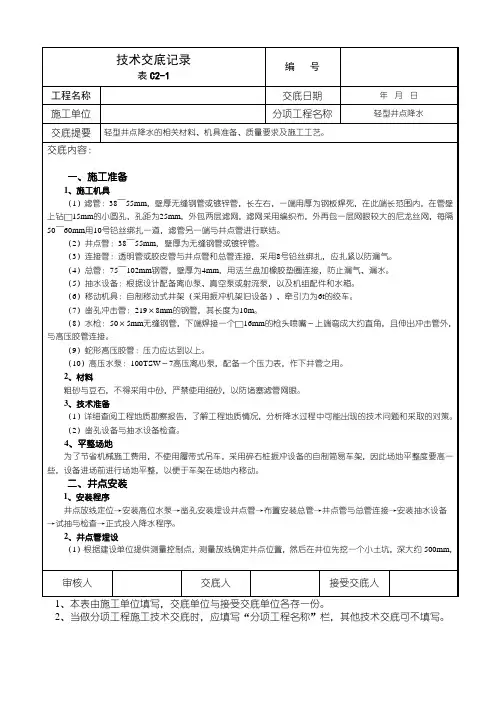

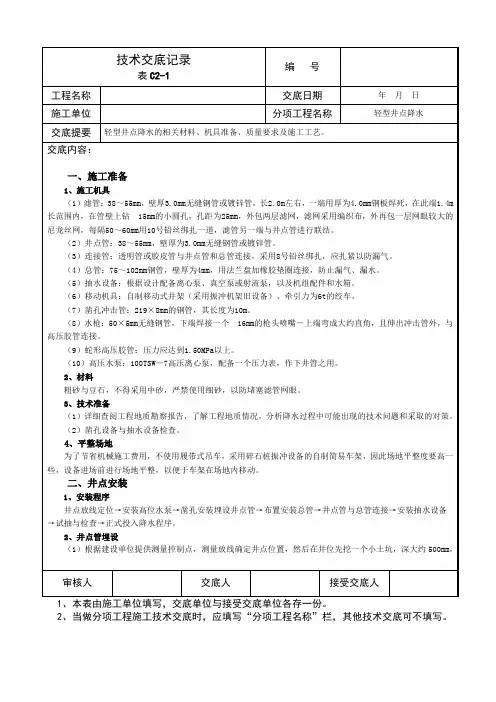

交底内容：一、施工准备1、施工机具（1）滤管：38～55mm，壁厚3.0mm无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm钢板焊死，在此端1.4m 长范围内，在管壁上钻15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行联结。

（2）井点管：38～55mm，壁厚为3.0mm无缝钢管或镀锌管。

（3）连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。

（4）总管：75～102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。

（5）抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。

（6）移动机具：自制移动式井架（采用振冲机架旧设备）、牵引力为6t的绞车。

（7）凿孔冲击管：219×8mm的钢管，其长度为10m。

（8）水枪：50×5mm无缝钢管，下端焊接一个16mm的枪头喷嘴－上端弯成大约直角，且伸出冲击管外，与高压胶管连接。

（9）蛇形高压胶管：压力应达到1.50MPa以上。

（10）高压水泵：100TSW－7高压离心泵，配备一个压力表，作下井管之用。

2、材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。

3、技术准备（1）详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。

（2）凿孔设备与抽水设备检查。

4、平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。

二、井点安装1、安装程序井点放线定位→安装高位水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。

2、井点管埋设（1）根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm， 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
