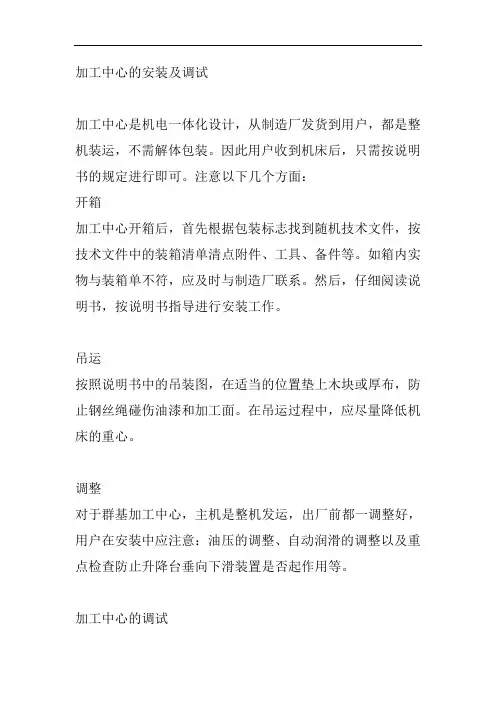

加工中心的安装及调试加工中心是机电一体化设计,从制造厂发货到用户,都是整机装运,不需解体包装。
因此用户收到机床后,只需按说明书的规定进行即可。
注意以下几个方面:开箱加工中心开箱后,首先根据包装标志找到随机技术文件,按技术文件中的装箱清单清点附件、工具、备件等。
如箱内实物与装箱单不符,应及时与制造厂联系。
然后,仔细阅读说明书,按说明书指导进行安装工作。
吊运按照说明书中的吊装图,在适当的位置垫上木块或厚布,防止钢丝绳碰伤油漆和加工面。
在吊运过程中,应尽量降低机床的重心。
调整对于群基加工中心,主机是整机发运,出厂前都一调整好,用户在安装中应注意:油压的调整、自动润滑的调整以及重点检查防止升降台垂向下滑装置是否起作用等。
加工中心的调试对于一般的加工中心来说,主机是整机发运,出厂前都已调整好。
但用户在使用前仍需注意以下几点:加工中心的调试油压的调整。
因为液压变速、液压拉力等机构都需要合适的压力,所以机床开箱后,清除防锈用的油封,即向油池中灌油,开动油泵调整油压,一般在1—2Pa的压力即可。
自动润滑的调整加工中心大多采用自动定时定量润滑站供油,开车前检查一下润滑油泵是否按规定的时间启动。
这些时间的调整一般由继电器进行的。
重点检查防止升降台垂向下滑装置是否作用。
检查方法很简单,在机床通电的情况下,在床身固定表座,用千分表测头指向工作台面,然后将工作台突然断电,通过千分表观察工作台面是否下沉,变化在0。
01—0。
02mm是允许的,下滑太多会影响批量加工零件的一致性。
此时,可调整自锁器调节。
心理学上的四种气质类型气质是一个古老的概念,在日常生活中一般指“脾气”、“性情”等等。
孩子因气质不同而千差万别;有的孩子平静安稳,害怕生人;有的孩子则好动,活动爱说话;有的孩子反应快,行动敏捷;有的孩子则反应迟缓,动作慢条斯理等等。
所谓气质是指那些主要是与生俱来的心理和行为特征,也就是那些由遗传和生理决定的心理和行为特征。
气质实际上是人格中最稳定的、在早年就表现出来的,受遗传和生理影响较大而受文化和教养影响较小的那些层面。
项目八 加工中心气动控制系统的安装与调试学习任务一:气动系统的基本认识【学习目标】§8.1.1 气动系统概述【知识链接】一、气动技术气动(PNEUMATIC )是“气动技术”或“气压传动与控制”的简称。
气动技术是以空气压缩机为动力源,以压缩空气为工作介质,进行能量传递或控制的工程技术,是实现各种生产控制、自动控制的重要手段之一。
二、气动系统的构成现以客车门开关机构来说明气动技术的工作原理。

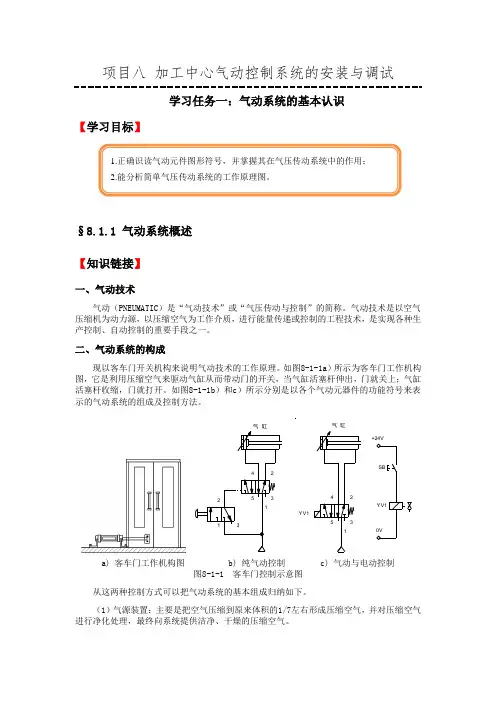

如图8-1-1a )所示为客车门工作机构图,它是利用压缩空气来驱动气缸从而带动门的开关,当气缸活塞杆伸出,门就关上;气缸活塞杆收缩,门就打开。
如图8-1-1b )和c )所示分别是以各个气动元器件的功能符号来表示的气动系统的组成及控制方法。
21342513气缸42513YV1气缸SB+24V0VYV1a) 客车门工作机构图 b) 纯气动控制 c) 气动与电动控制图8-1-1 客车门控制示意图从这两种控制方式可以把气动系统的基本组成归纳如下。
(1)气源装置:主要是把空气压缩到原来体积的1/7左右形成压缩空气,并对压缩空气进行净化处理,最终向系统提供洁净、干燥的压缩空气。
1.正确识读气动元件图形符号,并掌握其在气压传动系统中的作用;2.能分析简单气压传动系统的工作原理图。
(2)执行元件:是以压缩空气为动力源,将气体的压力能再转化为机械能的装置,用来实现既定的动作。
气动系统常用的执行元件为气缸和气动马达或摆动马达等。
(3)控制元件。
用来调节和控制压缩空气的压力、流量和流动方向,以便使执行机构完成预定的工作循环。
它包括各种压力控制阀、流量控制阀和方向控制阀等。
(4)辅助元件。
连接元件之间所需的一些元件,以及系统进行消声、冷却、测量等方面的一些元件。
三、气压传动的优缺点1.优点气压传动具有以下独特的优点:1)空气作为气压传动的工作介质,取之不尽,来源方便,用过以后直接排入大气,不会污染环境。
2)工作环境适应性好。
《数控机床电气控制系统安装与调试》课程标准1前言1.1课程基本信息本课程总课时数为60学时。
为学练一体教学课程。
适用于3年制中职后高职学生。
1.2课程性质本课程是数控设备应用与维护专业的专业实践课程。
通过本课程的学习,通过本课程学习巩固和加强在机电一体化教学计划中所学理论知识和实验技能,基本掌握常用机床的电气控制线路,机床电气控制线路的故障排除和一般机床的传动过程。
本课程开设前,学生通过《电工电子应用技术》课程的学习获得对电路理论和电子技术基础知识,然后进入本课程的学习。
本课程学习中获得的知识与技能又为后续的《数控系统连接与调试》、《数控机床PLC控制与调试》等课程学习过程中关于机床调试运行所涉及的电气控制系统准备了知识与技能基础。
1.3设计思路本课程是根据数控设备应用与维护专业岗位群定位,依据“数控设备应用与维护专业工作任务与职业能力分析表”中的工作项目设置的。
其总体设计思路是:根据《数控机床电气控制系统安装与调试》课程的职业能力培养目标和机床电气控制电路的认知规律,以数控机床电气装调为主线,按照“元器件认知一基本回路电气图识读一典型机床电气控制线线路识读与安装一整机装调一技术文档整理”的思路,进行学习单元架构。
课程教学在知识体系安排上,按照从简单到复杂,由单一到整体,以技术应用为主、理论知识为辅,组织各教学单元内容。
2课程目标1.1总体目标本课程的教学目标是巩固和加强在数控设备应用与维护教学计划中所学理论知识和实验技能,基本掌握模块一中的常用机床的电气控制线路,机床电气控制线路的故障排除,和一般机床的传动过程,或基本掌握模块二中的电力整流电路、电动机调速电路的原理、调试及维护工作,为以后从事生产和科研工作打下一定的基础。
1.2具体目标课程目标描述一览表实施建议4.1教材参考书选用教材选用本校教师俞秀金、丁明军主编的自编教材《机电设备控制技术》,参考机械工业出版社出版的由赵明和许缪老师主编的《工厂电气控制设备》。

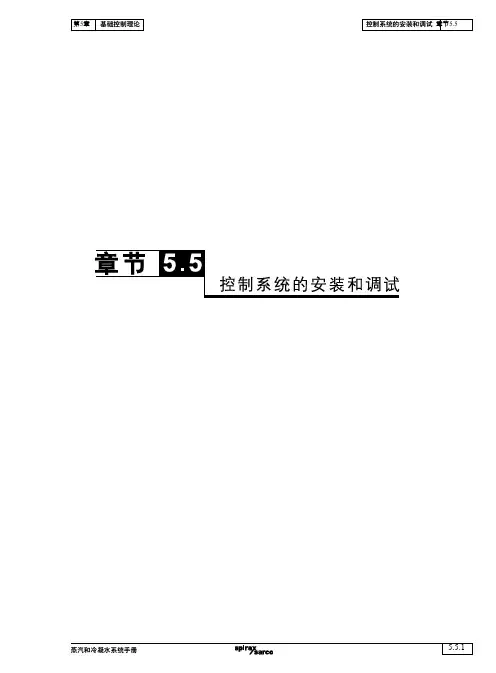

控制系统的安装和调试安装阀门在安装之前必须要确保阀门的尺寸、压力等级、材质和连接必须满足其所要安装的工况条件。
所有知名的自动控制设备厂家都会为他们的设备提供正确的安装说明。
同时也会提供设备安装的数据,以及所需的日常维护的说明。
在很多情况下,厂家也会提供现场调试服务。
有时,也会有周期性的售后服务。
本节只涉及到在安装之前要考虑到的主要点。
控制阀的上下游必须保持清洁无阻碍。
如果阀门受到管道失真应力,就会影响阀门的正确操作。
必须要保证所有的法兰连接一致性,管道有足够的支撑。
通常控制阀安装在水平管线上,阀门的主轴处于垂直面内。
在使用之前,管道系统需要进行压力试验。
通常压力试验时的压力高于正常工况下的压力。
保证控制阀及其内部件的设计能承受这个测试压力。
控制阀是关键设备,如果有垃圾或其他研磨杂质进入控制阀则容易造成损坏。
因此在大多数情况下,为防止杂质进入控制阀,需要在控制阀管线上游安装过滤器。
控制阀必须安装在容易接触到的地方,以方便日常维护,如更换填料和内部件。
同时,在阀门的上游需要安装全通径的切断阀,以保证在进行维护时将停机时间降到最短。
如果设备在控制阀进行维护阶段仍需运行,这样就需要安装旁通。
但是,安装在旁通管道上的阀控制阀安装时需要保证正确的安装方向,以确保正确的流动方向。
通常在控制阀的阀体铸件上标有流动方向的箭头。
阀门必须具备合适的流通能力,产生的压降在可以接受的范围内。
蒸汽携带冷凝水流过控制阀,缩短控制阀的使用寿命。
这个疏水点对于处于关闭状态的阀门也很重要,如果没有布置冷凝水疏水点,当阀门打开时水锤会产生严重的后果。
汽水分离器和过滤器能保证良好的蒸汽品质。
执行器/感应器同样,厂方会提供一些说明资料。
执行器通常垂直安装在控制阀上,但有时电动执行器应用于高温介质如蒸汽时,会有不同的推荐安装方式。
通常,执行器应该远离以下工况,如:过热,湿度高,腐蚀环境。
这些工况容易引起某些组件的过早损坏,如膜片和电子元件。
项目八 加工中心气动控制系统的安装与调试学习任务一:气动系统的基本认识【学习目标】§8.1.1 气动系统概述【知识链接】一、气动技术气动(PNEUMATIC )是“气动技术”或“气压传动与控制”的简称。
气动技术是以空气压缩机为动力源,以压缩空气为工作介质,进行能量传递或控制的工程技术,是实现各种生产控制、自动控制的重要手段之一。
二、气动系统的构成现以客车门开关机构来说明气动技术的工作原理。
如图8-1-1a )所示为客车门工作机构图,它是利用压缩空气来驱动气缸从而带动门的开关,当气缸活塞杆伸出,门就关上;气缸活塞杆收缩,门就打开。
如图8-1-1b )和c )所示分别是以各个气动元器件的功能符号来表示的气动系统的组成及控制方法。
21342513气缸42513YV1气缸SB+24V0VYV1a) 客车门工作机构图 b) 纯气动控制 c) 气动与电动控制图8-1-1 客车门控制示意图从这两种控制方式可以把气动系统的基本组成归纳如下。
(1)气源装置:主要是把空气压缩到原来体积的1/7左右形成压缩空气,并对压缩空气进行净化处理,最终向系统提供洁净、干燥的压缩空气。
1.正确识读气动元件图形符号,并掌握其在气压传动系统中的作用;2.能分析简单气压传动系统的工作原理图。
(2)执行元件:是以压缩空气为动力源,将气体的压力能再转化为机械能的装置,用来实现既定的动作。
气动系统常用的执行元件为气缸和气动马达或摆动马达等。
(3)控制元件。
用来调节和控制压缩空气的压力、流量和流动方向,以便使执行机构完成预定的工作循环。
它包括各种压力控制阀、流量控制阀和方向控制阀等。
(4)辅助元件。
连接元件之间所需的一些元件,以及系统进行消声、冷却、测量等方面的一些元件。
三、气压传动的优缺点1.优点气压传动具有以下独特的优点:1)空气作为气压传动的工作介质,取之不尽,来源方便,用过以后直接排入大气,不会污染环境。
2)工作环境适应性好。

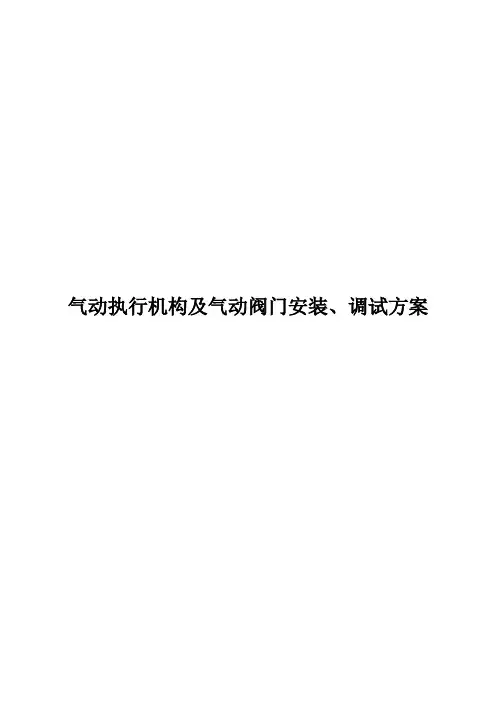

气动执行机构及气动阀门安装、调试方案目录1. 适用范围2. 编制依据3. 工程概况及主要工程量4. 作业人员资格和要求5. 主要机械及工器具6. 施工准备7. 作业程序8. 作业方法、工艺要求及质量标准9. 工序交接和成品保护10. 职业安全卫生和文明施工措施11. 环境管理12. 绿色施工及节能减排13. 精细化施工管理措施14. 技术记录15.重大风险控制措施和环境影响控制措施1. 适用范围本作业指导书适用于国电泰州电厂二期(2×1000MW二次再热)工程B标段#4机组的气动执行机构及气动阀门安装、调试。
2. 编制依据2.1《电力建设施工技术规范第4部分:热工仪表及控制装置》DL 5190.4-20122.2《电力建设施工质量验收及评价规程第4部分:热工仪表及控制装置》(DL/T 5210.4—2009)2.3《工程建设标准强制性条文电力工程部分(2011年版)》2.4《电力建设安全工作规程》(火力发电厂部分)DL-5009.1-20022.5江苏电建一公司泰州分公司《热工专业施工组织设计》2.6华东电力设计院关于国电泰州电厂二期工程的热控专业图纸2.7厂供资料及说明书等3. 工程概况及主要工程量3.1工程概况国电泰州电厂二期(2×1000MW二次再热)工程由华东电力设计院设计,B标段由江苏电建一公司承建。
本工程气动执行机构及气动阀门安装主要分布在#4机组及其它辅助厂房,气动执行机构及气动阀门分为调节型和开关型。
3.2主要工程量B标段范围内约有132台气动执行装置4. 作业人员资格和要求4.1参加气动执行机构及气动阀门安装、调试的施工人员应经过三级安全教育且考试合格;特殊工种作业人员应持有特殊工种上岗证,且作业资质已完成报审。
4.2所有施工人员应认真学习《气动执行机构及气动阀门安装、调试》作业指导书,熟知气动执行机构及气动阀门安装、调试的规程规范、质量验收标准和工艺要求,熟知相关的施工图纸和厂家技术资料;接受气动执行机构及气动阀门安装、调试施工技术、安全、质量交底,并在交底记录上签字。

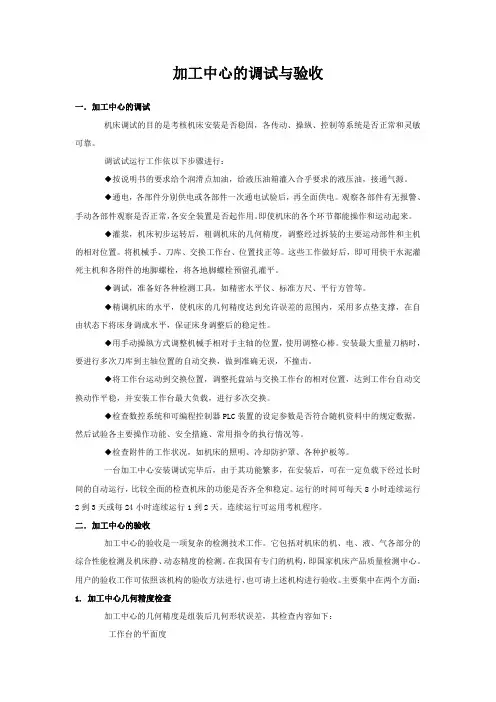

加工中心的调试与验收一.加工中心的调试机床调试的目的是考核机床安装是否稳固,各传动、操纵、控制等系统是否正常和灵敏可靠。
调试试运行工作依以下步骤进行:◆按说明书的要求给个润滑点加油,给液压油箱灌入合乎要求的液压油,接通气源。
◆通电,各部件分别供电或各部件一次通电试验后,再全面供电。
观察各部件有无报警、手动各部件观察是否正常,各安全装置是否起作用。
即使机床的各个环节都能操作和运动起来。
◆灌浆,机床初步运转后,粗调机床的几何精度,调整经过拆装的主要运动部件和主机的相对位置。
将机械手、刀库、交换工作台、位置找正等。
这些工作做好后,即可用快干水泥灌死主机和各附件的地脚螺栓,将各地脚螺栓预留孔灌平。
◆调试,准备好各种检测工具,如精密水平仪、标准方尺、平行方管等。
◆精调机床的水平,使机床的几何精度达到允许误差的范围内,采用多点垫支撑,在自由状态下将床身调成水平,保证床身调整后的稳定性。
◆用手动操纵方式调整机械手相对于主轴的位置,使用调整心棒。
安装最大重量刀柄时,要进行多次刀库到主轴位置的自动交换,做到准确无误,不撞击。
◆将工作台运动到交换位置,调整托盘站与交换工作台的相对位置,达到工作台自动交换动作平稳,并安装工作台最大负载,进行多次交换。
◆检查数控系统和可编程控制器PLC装置的设定参数是否符合随机资料中的规定数据,然后试验各主要操作功能、安全措施、常用指令的执行情况等。
◆检查附件的工作状况,如机床的照明、冷却防护罩、各种护板等。
一台加工中心安装调试完毕后,由于其功能繁多,在安装后,可在一定负载下经过长时间的自动运行,比较全面的检查机床的功能是否齐全和稳定。
运行的时间可每天8小时连续运行2到3天或每24小时连续运行1到2天。
连续运行可运用考机程序。
二.加工中心的验收加工中心的验收是一项复杂的检测技术工作。
它包括对机床的机、电、液、气各部分的综合性能检测及机床静、动态精度的检测。
在我国有专门的机构,即国家机床产品质量检测中心。

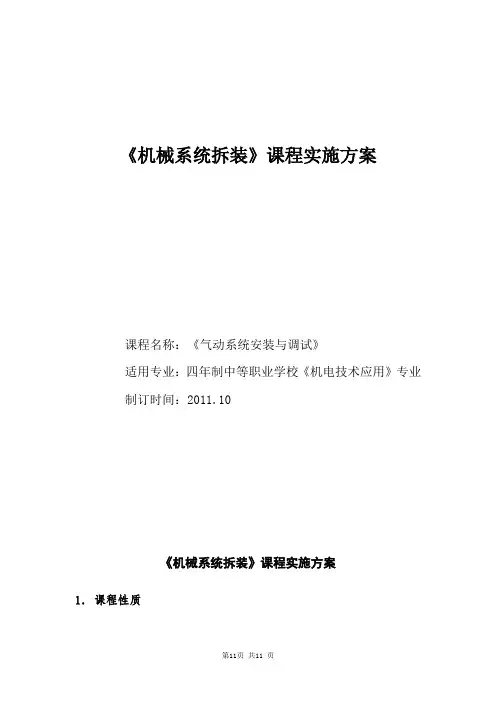

《机械系统拆装》课程实施方案课程名称:《气动系统安装与调试》适用专业:四年制中等职业学校《机电技术应用》专业制订时间:2011.10《机械系统拆装》课程实施方案1.课程性质本课程是中等职业学校《机电技术应用》专业的一门专业核心课程,是机电技术综合应用的入门课程。

学生通过学习能整体认识机电设备的气动系统,达到“机电技术应用工”职业资格中级标准中的相关模块要求,具备从事气动系统安装与控制的职业能力。
2. 课程目标通过任务引领和项目教学,使学生具备气动系统中元器件的安装、检测以及系统运行过程中的故障判断、处理和系统维护的能力,掌握基础的气动知识,能识读基本的气动回路及简单控制电路,初步具有气动控制系统安装、调试、维护的技能。
树立生产实践的HSE理念,培养学生独立思考的问题探究方式、科学的工作方法和良好的职业道德水平,为学生奠定良好的职业发展综合素养。
知识目标(1)掌握气动系统的组成及作用(2)能说出空压机的选型依据和工作原理(3)能绘制并识读气动系统回路中的元件符号(4)能说出气动回路安装的步骤及注意事项技能目标(1)掌握常用气动元件的作用、职能符号,能根据气动系统回路安装气动元件。
(2)会识读基本的气动控制回路,并能将已安装的气动元件构建成正确的气动控制系统。
(3)会识读气动系统的简单控制电路,并能按要求正确完成控制电路的接线。
(4)掌握系统调试、故障判断的基础知识与技能,能调试已装接完成的气动控制系统,实现系统的正常运行。
(5)能借助工具书、说明书等查阅常用气动、电气控制元器件产品的有关数据、功能和使用方法,处理气动控制系统中的一般故障态度目标:(1)对专业技术的追求和探索精神,严谨、缜密的工作作风(2)良好的心理素质和职业道德素养(3)具有机电行业HSE的操作理念(4)良好的团队合作能力和人际关系协调能力(5)采用现代化信心技术手段获取信息的能力(6)认真、负责的职业态度和良好的职业生涯规划3.课程内容及要求4. 课程教学设计5.教学建议5.1教学资源 1.实训装备2.教材选用课程教材先推荐选用两本教材,一是高等教育出版社的《气压与液压传动控制技能训练》(任慧荣主编,2006年第一版),二是机械工业出版社《气动系统安装与控制》(孙曙光主编,2013年第一版),同时辅助以校本《气动系统安装实训手册》。
【气动系统安装与控制题库】填空题:01.在现代技术上,人们使用:__________ 、____________ 和 _______________ 以及它们与______________ 的组合。
02.气压传动简称气动,是指以______________ 为工作介质来传递动力和控制信号,控制和驱动各种机械和设备以生产实现生产过程机械化、自动化的一门技术。
03. —定质量的气体,在___________ 保持不变时,从某一状态变化到另一状态的过程,称等压过程。
04.1MPa = _____ Pa = bar ________05.气体处于压力为0.1013MPQ温度为_____________ C,密度为1.185Kg/m3时的状态,叫做标准状态。
当温度为___________ C时,叫做基准状态。
06.稳压电源由________ 、_____________ 、__________ 三部分组成07.单位体积内空气的质量,称为_________________ 。
208.1kgF/cm = MPa = bar _________09.气体的基本参数为_________ ,___________ 和______________ ,它们之间的关系称为气体状态方程_______________ 。
10. 气动系统是由 ________________ 、________________ 、__________________ : _________________ 、 _______________ 成。
11. 气源调节装置是由 ___________ ?__________________ 和_____________ 部分组成。
12. 空气压缩站主要由 ________________ 、______________ 、 _____________ 、____________ 、___________ 部分组成。
加工中心气动换刀系统安装与调试【知识准备】一、气动执行元件气动执行元件是以压缩空气为动力源,将气体的压力能再转化为机械能的装置,用来实现既定的动作。
气动系统常用的执行元件为气缸和气马达。
气缸用于实现直线往复运动,气马达用于实现连续回转运动。
气缸作为夹紧机构的动力装置,在选型时一般先确定它的类型,再确定它的种类以及具体的结构,最后再确定规格尺寸。
(一)气缸的工作原理及结构1.气缸的工作原理图1所示为普通气缸的工作原理。
若缸筒固定,当压缩空气进人气缸的右腔(见图a),压缩空气的压力作用于活塞上,当能克服活塞杆上的所有负载时.活塞带动活塞杆收回,活塞杆对外做功;同样当压缩空气进入左腔时(见图b),活塞杆伸出。
这样完成一个往复运动。
a)伸出b)缩回图 1 普通气缸工作示意图2.普通气缸的结构除几种特殊气缸外,普通气缸的种类及结构形式与液压缸基本相同。
目前最常选用的普通气缸的结构和参数都已系列化、标准化、通用化,如图 2所示为普通气缸的实物图。
图 2 普通气缸实物图(二) 气缸的选择一般情况下根据气缸所使用的压力p 、轴向负载F 和气缸的负载率η来计算气缸的内径。
其中,气缸使用的压力根据气源供气条件来确定,一般p 应小于减压阀进口压力的85%。
1.气缸内径的确定(1)负载力的计算负载力是选择气缸的重要因素,负载状况不同,作用在活塞杆轴向的负载力也不同。
负载状态与负载力的关系见表2-1。
表2-1 负载状态与负载力的关系(2)气缸负载率η的计算与选择W WW提升夹紧负载状态负载力F =WF =K (夹紧力)水平滚动F =μW取摩擦系数μ=0.1~0.4F =μW取摩擦系数μ=0.2~0.8水平滑动气缸的负载率η是气缸活塞杆受到的轴向负载力F 与气缸的理论输出力F 0之比。
负载率有两种选取方法,一是根据负载的运动状态选取负载率,见表2-2。
二是根据气缸的工作压力选取负载率,见表2-3。
表2-2 负载的运动状态与负载率的关系表2-3 气缸工作压力与负载率的关系(3)气缸内径的计算方法普通双作用气缸的理论推力(N )为:pD F 204π=式中, D 一缸径(m),p 一气缸的工作压力(Pa)。
项目十一气动系统的安装与调试一、教学目标1.气动系统的安装与调试2.气动系统的使用与维护二、课时安排本项目共两个任务,安排三个课时。
三、教学重点1.气动系统的安装与调试2.气动系统的使用与维护四、教学难点气动系统的安装与调试五、教学内容任务一气动系统的安装与调试引导问题:1.气动系统在安装调试时需要注意哪些问题?任务实施:一、管道的安装安装前要彻底清理管道内的粉尘及杂物;接管时要注意密封性,防止漏气,尤其要注意接头处及焊接处;管子支架要牢固,工作时不得产生震动;安装软管要有一定的弯曲半径,不允许有拧扭现象,且应远离热源或安装隔热板;管路应尽量平行布置,减少交叉,力求最短,转弯最少,并考虑到能自由拆装。
二、油雾器的安装油雾器应垂直安装,且其上箭头方向即为空气流动方向;油雾器应安装在过滤器、减压阀之后,使进入油雾器的空气有一定的质量要求,以确保油雾器的正常工作。
三、气缸的安装首先,根据气缸的工作要求,选定气缸的规格、缸径和行程,按气缸工作行程加上适当余量,选取相近的标准行程作为预选行程,依次进行轴向负载检验、径向载荷及缓冲性能校核。
其次,还应考虑环境条件、安装方式、活塞杆的联接方式及行程发信号方法。
四、控制阀的安装安装前应查看阀的铭牌,注意型号、规格与使用条件是否相符,包括电源、工作压力、通径、螺纹接口等,随后,应进行通电、通气试验,检查阀的换向动作是否正常。
五、气动系统的调试(1)调试前的准备。
(2)空载运行。
(3)负载试运转。
思考与练习:简答题1.简述油雾器的安装方法及注意事项。
2.简述气动系统的调试步骤。
任务二气动系统的使用与维护引导问题:气动系统在使用和维护中需要注意哪些问题?任务实施:一、气动系统使用的注意事项(1)开机前后要放掉系统中的冷凝水。
(2)定期给油雾器加油。
(3)随时注意压缩空气的清洁度,对空气过滤器的滤芯要定期清洗。
(4)开机前检查各旋钮是否在正确位置,对活塞杆和导轨等外露部分的配合表面进行擦拭后方能开车。
加工中心气动换刀系统安装与调试【知识准备】一、气动执行元件气动执行元件是以压缩空气为动力源,将气体的压力能再转化为机械能的装置,用来实现既定的动作。
气动系统常用的执行元件为气缸和气马达。
气缸用于实现直线往复运动,气马达用于实现连续回转运动。
气缸作为夹紧机构的动力装置,在选型时一般先确定它的类型,再确定它的种类以及具体的结构,最后再确定规格尺寸。
(一)气缸的工作原理及结构1.气缸的工作原理图1所示为普通气缸的工作原理。
若缸筒固定,当压缩空气进人气缸的右腔(见图a),压缩空气的压力作用于活塞上,当能克服活塞杆上的所有负载时.活塞带动活塞杆收回,活塞杆对外做功;同样当压缩空气进入左腔时(见图b),活塞杆伸出。
这样完成一个往复运动。
a)伸出b)缩回图 1 普通气缸工作示意图2.普通气缸的结构除几种特殊气缸外,普通气缸的种类及结构形式与液压缸基本相同。
目前最常选用的普通气缸的结构和参数都已系列化、标准化、通用化,如图 2所示为普通气缸的实物图。
图 2 普通气缸实物图(二) 气缸的选择一般情况下根据气缸所使用的压力p 、轴向负载F 和气缸的负载率η来计算气缸的内径。
其中,气缸使用的压力根据气源供气条件来确定,一般p 应小于减压阀进口压力的85%。
1.气缸内径的确定(1)负载力的计算负载力是选择气缸的重要因素,负载状况不同,作用在活塞杆轴向的负载力也不同。
负载状态与负载力的关系见表2-1。
表2-1 负载状态与负载力的关系(2)气缸负载率η的计算与选择W WW提升夹紧负载状态负载力F =WF =K (夹紧力)水平滚动F =μW取摩擦系数μ=0.1~0.4F =μW取摩擦系数μ=0.2~0.8水平滑动气缸的负载率η是气缸活塞杆受到的轴向负载力F 与气缸的理论输出力F 0之比。
负载率有两种选取方法,一是根据负载的运动状态选取负载率,见表2-2。
二是根据气缸的工作压力选取负载率,见表2-3。
表2-2 负载的运动状态与负载率的关系表2-3 气缸工作压力与负载率的关系(3)气缸内径的计算方法普通双作用气缸的理论推力(N )为:pD F 204π=式中, D 一缸径(m),p 一气缸的工作压力(Pa)。
气动安装、调试及故障诊断一、管道的安装与调试1、管道的安装安装前应彻底检查、清洗管道中的粉尘等杂物,经检查合格的管道需吹风后才能安装。
安装时应按管路系统安装图中标明的安装、固定方法安装,并要留意如下问题:1)管道接口局部的几何轴线必需与管接头的几何轴线重合。
否则会产生安装应力或造成密封不好;2)螺纹连接头的拧紧力矩要适中。
既不能过紧使管道接口局部损坏,也不能过松而影响密封;3)为防止漏气,连接前螺纹处应涂密封胶。
螺纹前端2~3 牙不涂密封胶或拧入 2~3 牙后再涂密封胶,以防止密封胶进入管道内;4)软管安装时应避开扭曲变形。
在安装前,可在软管外表沿软管轴线涂一条色带,安装后用色带推断软管是否被扭曲。
为防止拧紧时软管的扭曲,可在最终拧紧前将软管向相反方向转动 1/8~1/6 圈;5)软管的弯曲半径应大于其外径的9~10 倍。
可用管接头来防止软管的过度弯曲;6)硬管的弯曲半径一般状况下应不小于其外径的 2.5~3 倍。
在弯管过程中,管子内部常装入填充剂支承管壁,从而避开管子截面变形;7)管路走向要合理。
尽量平行布置,削减穿插,力求最短,弯曲要少,并避开急剧弯曲。
短软管只允许作平面弯曲,长软管可以作复合弯曲;8)安装时应留意保证系统中的任何一段管道均能自由拆装;9)压缩空气管道要涂标记颜色,一般涂灰色或蓝色,精滤管道涂天蓝色。
2、管道的调试管路系统的调试主要包括密封性试验和工作性能试验,调试前要生疏管路系统的功用、工作性能指标和调试方法。
密封性试验前,要连接好全部管路系统。
压力源可承受高压气瓶,其输出气体压力不低于试验压力。
用皂液涂敷法或压降法检查密封性。
当觉察有外部泄漏时,必需先将压力降到零,方可进展拆卸及调整。
系统应保压2 小时。
密封性试验完毕后,即可进展工作性能试验。
这时管路系统具有明确的被试对象,重点检查被试对象或传动掌握对象的输出工作参数。
二、气控元件的安装1、元件的安装1)安装前应对元件进展清洗,必要时要进展密封试验。
项目八 加工中心气动控制系统的安装与调试学习任务一:气动系统的基本认识【学习目标】§8.1.1 气动系统概述【知识链接】一、气动技术气动(PNEUMATIC )是“气动技术”或“气压传动与控制”的简称。
气动技术是以空气压缩机为动力源,以压缩空气为工作介质,进行能量传递或控制的工程技术,是实现各种生产控制、自动控制的重要手段之一。
二、气动系统的构成现以客车门开关机构来说明气动技术的工作原理。
如图8-1-1a )所示为客车门工作机构图,它是利用压缩空气来驱动气缸从而带动门的开关,当气缸活塞杆伸出,门就关上;气缸活塞杆收缩,门就打开。
如图8-1-1b )和c )所示分别是以各个气动元器件的功能符号来表示的气动系统的组成及控制方法。
21342513气缸42513YV1气缸SB+24V0VYV1a) 客车门工作机构图 b) 纯气动控制 c) 气动与电动控制图8-1-1 客车门控制示意图从这两种控制方式可以把气动系统的基本组成归纳如下。
(1)气源装置:主要是把空气压缩到原来体积的1/7左右形成压缩空气,并对压缩空气进行净化处理,最终向系统提供洁净、干燥的压缩空气。
1.正确识读气动元件图形符号,并掌握其在气压传动系统中的作用;2.能分析简单气压传动系统的工作原理图。
(2)执行元件:是以压缩空气为动力源,将气体的压力能再转化为机械能的装置,用来实现既定的动作。
气动系统常用的执行元件为气缸和气动马达或摆动马达等。
(3)控制元件。
用来调节和控制压缩空气的压力、流量和流动方向,以便使执行机构完成预定的工作循环。
它包括各种压力控制阀、流量控制阀和方向控制阀等。
(4)辅助元件。
连接元件之间所需的一些元件,以及系统进行消声、冷却、测量等方面的一些元件。
三、气压传动的优缺点1.优点气压传动具有以下独特的优点:1)空气作为气压传动的工作介质,取之不尽,来源方便,用过以后直接排入大气,不会污染环境。
2)工作环境适应性好。
在易燃、易爆、多尘埃、辐射、强磁、振动、冲击等恶劣的环境中,气压传动系统工作都是安全可靠的。
3)空气粘度小,流动阻力小,便于介质集中供应和远距离输送。
4)气动控制动作迅速,反应快,可在较短的时间内达到所需的压力和速度。
5)气动元件结构简单,易于加工,使用寿命长,可靠性高,易于实现标准化、系列化、通用化。
2.缺点当然,由于气动技术是以压缩空气作为工作介质,必然存在一些缺点:1)由于空气压缩性大,气缸的动作速度易随外加负载的变化而变化,稳定性差,给位置和速度控制带来较大影响。
2)目前气动系统的压力级(一般小于0.8MPa)不高,总的输出力不大。
3)工作介质(空气)没有润滑性,系统中必须采取措施进行给油润滑。
4)气动元件在工作时噪声较大,因此高速排气时需要加装消声器。
当前的自动化系统中,气动技术虽然发展历史不长,但由于其优越的特性,其应用范围已越来越广泛。
在自动化生产线,尤其是在汽车制造业、电子半导体制造业等工业生产领域有着广泛的应用。
§8.1.2 压缩空气站【知识链接】气动系统工作时,工作介质(空气)中水份和固体颗粒杂质等的含量决定着系统能否正常工作。
自然界的空气是一种混合物,主要由氧、氮、水蒸气、其他微量气体和一些杂质等组成,不同的环境和气候条件下,空气的组成成分还不同。
因此,在气动系统中必须对空气进行压缩、干燥、净化等处理。
对空气进行压缩、净化,向各个设备提供洁净、干燥的空气的装置称为压缩空气站,如图3所示,它主要由空气压缩机、后冷却器、油水分离器、储气罐、过滤器、干燥器等组成。
1-空气压缩机;2-后冷却器;3-油水分离器;4、7-贮气罐;5-干燥器;6-过滤器图8-1-2 压缩空气站净化流程示意图在图8-1-2中,l为空气压缩机,用以产生压缩空气,一般由电动机带动。
其吸气口装有空气过滤器以减少进入空气压缩机的杂质量。
2为后冷却器,用以降温冷却压缩空气,使净化的水凝结出来。
3为油水分离器,用以分离并排出降温冷却的水滴、油滴、杂质等。
4、7为贮气罐,用以贮存压缩空气,稳定压缩空气的压力并除去部分油分和水分。
5为干燥器,用以进一步吸收或排除压缩空气中的水分和油分,使之成为干燥空气。
6为过滤器,用以进一步过滤压缩空气中的灰尘、杂质颗粒。
贮气罐4输出的压缩空气可用于一般要求的气压传动系统,贮气罐7输出的压缩空气可用于要求较高的气动系统(如气动仪表及射流元件组成的控制回路等)。
一、空气压缩机空气压缩机简称空压机,是将空气压缩成压缩空气的装置,它将电动机的机械能转化成压缩空气的压力能。
(1)空气压缩机的工作原理图8-1-3所示为立式单级活塞式空气压缩机,图8-1-4所示为常见空压机的实物图。
立式单级活塞式空压机的工作原理与液压泵类似。
1-活塞;2-气缸;3-排气阀;4-排气管;5-空气过滤器;6-进气管;7-吸气管图8-1-3 立式单级活塞式空气压缩机图8-1-4 常用空压机实物图(2)空气压缩机的选用空气压缩机的分类见表1,通过缩小气体的体积来提高气体压力的压缩机称为容积型压缩机。
提高气体的速度,让动能转化成压力能,来提高气体压力的压缩机称为速度型压缩机。
现常用的以容积型居多。
选用空气压缩机的根据是气压传动系统所需要的工作压力和流量两个参数。
一般空气压缩机为中压空气压缩机,额定排气压力为l MPa。
另外还有低压空气压缩机,排气压力0.2MPa;高压空气压缩机,排气压力为1OMPa;超高压空气压缩机,排气压力为1OOMPa。
输出流量的选择,要根据整个气动系统对压缩空气的需要再加一定的备用余量,作为选择空气压缩机的流量依据。
空气压缩机铭牌上的流量是自由空气流量。
二、后冷却器后冷却器安装在空气压缩机出口管道上,将压缩机排出的压缩气体温度由140~170℃降至40~50℃,使其中水气、油雾汽凝结成水滴和油滴,便于经油水分离器排出。
后冷却器一般采用水冷换热装置,其结构形式有列管式、散热片式,套管式、蛇管式和板式等。
图8-1-5为常用的蛇管式后冷却器。
热压缩空气在浸没于冷水中的蛇形管内流动,冷却水在水套中流动,经管壁进行热交换,使压缩空气得到冷却。
蛇管式冷却器结构镓单,使用、维护方便,适用于流量较小的任何压力范围,应用最为广泛。
1-活塞;2-气缸;3-排气阀;4-排气管图8-1-5 后冷却器三、油水分离器油水分离器又名除油器,用于分离压缩空气中凝聚的水分和油分等杂质,使压缩空气得到初步净化。
其工作原理是:当压缩空气进入油水分离器后产生流向和速度的急剧变化,再依靠惯性作用,将密度比压缩空气大的油滴和水滴分离出来。
图8-1-6为常见的撞击式和环形回转式油水分离器。
图8-1-6 油水分离器四、储气罐贮气罐一般采用焊接结构,以立式居多,其结构如图8-1-7所示。
贮气罐的主要作用是:(1)贮存一定数量的压缩空气,以备发生故障或临时需要应急使用;(2)消除由于空气压缩机断续排气而对系统引起的压力脉动,保证输出气流的连续性和平稳性;(3)进一步分离压缩空气中的油、水等杂质。
图8-1-7 储气罐1-活塞;2-气缸;3-排气阀;4-排气管图8-1-8 分水过滤器五、过滤器过滤器进一步清除压缩空气中的油污、水和粉尘,以提高下游干燥器的工作效率,延长精密过滤器的使用寿命,图9为分水过滤器的结构图和实物图。
六、干燥器压缩空气经后冷却器、油水分离器、气罐、主管路过滤器得到初步净化后,仍含有一定量的水蒸气。
气动回路在充排气过程中,元件内部存在高速流动处(如节流阀及换向阀内部的孔口处)或气流发生决热膨胀处,温度要下降,空气中的水蒸气就会冷凝成水滴,故有些场合,必须进一步清除水蒸气。
干燥机就是进一步清除水蒸气的,但不能依靠它清除油分。
吸附法是干燥处理方法中应用最为普遍的一种方法,结构和实物如图8-1-9所示。
图8-1-9 吸附式干燥器§8.1.3 气源辅助元件【知识链接】一、油雾器油雾器是一种特殊的注油装置,普通型油雾器如图8-1-10所示。
它以空气为动力,使润湿油雾化后,注入空气流中,并随空气进入需要润滑的部件,达到润滑的目的。
1-吸油管;2、10-钢球;3-视油器;4-螺母螺钉;5-密封圈;6-油塞7-密封垫;8-喷嘴组件;9-节流阀;11-弹簧;12-阀座;13-存油杯二、消声器在气压传动系统之中,气缸、气阀等元件工作时,排气速度较高,气体体积急剧膨胀,会产生刺耳的噪声。
噪声的强弱随排气的速度、排量和空气通道的形状而变化。
排气的速度和功率越大,噪声也越大,一般可达l00~120dB,为了降低噪声可以在排气口装消声器。
消声器就是通过阻尼或增加排气面积来降低排气速度和功率,从而降低噪声的。
气动元件使用的消声器一般有3种类型:吸收型消声器、膨胀干涉型消声器和膨胀干涉吸收型消声器,常用的是吸收型消声器。
图8-1-11所示是吸收型消声器的结构简图。
这种消声器主要依靠吸音材料消声。
当消声器的通径小于20mm时,多用聚苯乙烯作消音材料制成消声罩,当消声器的通径大于20mm时,消声罩多用铜珠烧结,以增加强度。
其消声原理是:当有压气体通过消声罩时,气流受到阻力,声能量被部分吸收而转化为热能,从而降低了噪声强度。
图8-1-11 吸收型消声器三、管子、接头管道连接件包括管子和各种管接头。
有了管子和各种管接头,才能把气动控制元件、气动执行元件以及辅助元件等连接成一个完整的气动控制系统。
图8-1-12所示的是常用的各种气动接头。
管子可分为硬管和软管两种。
如总气管和支气管等一些固定不动的、不需要经常装拆的地方,使用硬管。
连接运动部件和临时使用、希望装拆方便的管路应使用软管。
硬管有铁管、铜管、黄铜管、紫铜管和硬塑料管等;软管有塑料管、尼龙管、橡胶管、金属编织塑料管以及挠性金属导管等。
常用的是紫铜管和尼龙管。
图8-1-12 常见气动接头四、气源调节装置在实际应用中,从空气压缩站输出的压缩空气并不能满足气动元件对气源质量的要求。
为使气源质量满足气动元件的要求,常在气动系统面前安装气源调节装置。
(1)气源调节装置的组成气源调节装置是由过滤器、减压阀和油雾器3部分组成的,称之为三联件。
过滤器用于从压缩空气中进一步除去水分和固体杂质粒子等;减压阀将进气压力调节至系统所需的压力;有些应用场合要求在压缩空气中含有一定量的油雾,以便对气动元件进行润滑,用于完成这个功能的控制元件即为油雾器,它可以把油滴喷射到压缩空气中去。
有些品牌的电磁阀和气缸能够实现无油润滑(靠润滑脂实现润滑功能),便不需要使用油雾器。
空气过滤器和减压阀组合在一起可以称为气动二联件。
还可以将空气过滤器和减压阀集装在一起,便成为过滤减压阀(功能与空气过滤器和减压阀结合起来使用一样)。
有些场合不允许压缩空气中存在油雾,则需要使用油雾分离器将压缩空气中的油雾过滤掉。
