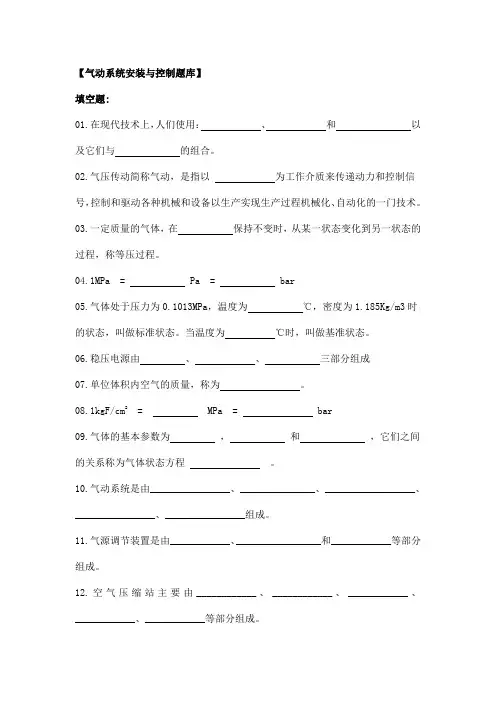

【气动系统安装与控制题库】填空题:01.在现代技术上，人们使用：、和以及它们与的组合。
02.气压传动简称气动，是指以为工作介质来传递动力和控制信号，控制和驱动各种机械和设备以生产实现生产过程机械化、自动化的一门技术。
03.一定质量的气体，在保持不变时，从某一状态变化到另一状态的过程，称等压过程。
04.1MPa = Pa = bar05.气体处于压力为0.1013MPa，温度为℃，密度为1.185Kg/m3时的状态，叫做标准状态。
当温度为℃时，叫做基准状态。
06.稳压电源由、、三部分组成07.单位体积内空气的质量，称为。
08.1kgF/cm2 = MPa = bar09.气体的基本参数为，和，它们之间的关系称为气体状态方程。
10.气动系统是由________________、_______________、__________________、________________、________________组成。
11.气源调节装置是由____________、_________________和____________等部分组成。
12.空气压缩站主要由____________、____________、____________、____________、____________等部分组成。
13.空气压缩机按工作原理可分为、两种。
14.储气罐的作用有：储存、、。
15.气动执行元件可以实现的运动主要有：、和其他（真空吸盘）。
16.气动执行元件用来将_____________的______________转化_____________。
17.常用的气动执行元件有__________和____________。
18.气缸是用于实现往复的__________，输出为__________和__________。
19.气马达的作用相当于______________和______________，输出_____________和_______________。
3套《液压系统安装与调试》期末测试题及答案《液压系统安装与调试》期末测试题及答案一一、单项选择题（每题1分，共15分）1.以（）作为工作介质进行能量传递的过程叫流体传动。
包括气体传动和液体传动。
A：导体B：固体C：刚体D：流体2.以（）作为工作介质进行能量传递的过程叫液体传动。
包括液压传动和液力传动。
A：流体B：液体C：固体D：刚体3.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液压传动。
A：动能B：压力能C：电能D：热能4.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液力传动。
A：电能B：压力能C：动能D：热能5.液压系统的能源装置是（）。
A：油箱B：液压阀C：液压油缸D：液压泵6.液压系统的控制装置是（）。
A：液压油缸B：液压泵C：液压阀D：油箱7.液压系统的执行装置包括（）等。
A：液压油、压力表B：液压泵、油箱C：过滤器、冷却器D：液压油缸、马达8.液压系统的辅助装置包括（）等。
A：液压油、液压阀B：液压泵、冷却器C：过滤器、液压阀D：油箱、过滤器9.下列液压系统职能符号中安全阀是（）A：B：C：D：10.下列液压系统职能符号中减压阀是（）A：B：C：D：11.下列液压系统职能符号中单向阀是（）A：B：C：D:12.下列液压系统职能符号中梭阀是（）A：B：C：D：13.下列液压系统职能符号中手动两位四通换向阀是（）A：B：C：D：14.下列液压系统职能符号中两位四通电磁换向阀是（）A：B：C：D:15.下列液压系统职能符号中两位四通液控换向阀是（）A：B：C：D:二、不定项选择题（每题2分，共10分）1. 看下列PSV阀原理图并填空主安全阀是（）减压阀是（）梭阀是（）二通流量阀是（）二次阀是（）2. 看下列PSV阀外观图并填空减压阀是（）主安全阀是（）R口是（）二次阀是（）3. 看下列双联变量泵原理图并填空负载敏感控制是（）压力切断控制是（）恒功率控制是（）4. 液压系统由能源装置、控制装置、执行装置、辅助装置和液压油五部分组成。
机械专业液压气动技术试题一、判断题(每题2分，共20分)(判断下列所述是否正确，正确填入“+”，错误则填“一”)1．液体的体积模量越大，表明该液体抵抗压缩的能力越强。
( + )2．相同流量、压力下，双叶片摆动缸的角速度是单叶片摆动缸的2倍。
( 一 )3．液压系统的工作压力取决于泵的额定压力。
( 一 )4．高压系统中宜采用柱塞泵。
(+ )5．溢流阀的开启比越小，控制系统的压力越稳定。
(一 ) ．6．湿空气是干空气和水蒸气的混合气体。
(+ )7．要使气体流动速度达到超声速流动，管道截面形状必须先收缩后扩张．。
(+ )8．后冷却器是一种空气净化设备，安装于空气压缩机的出口处。
( + )9．等温过程中气体的内能保持不变，是由于气体与外界无热量交换。
( 一 )10．缓冲气动缸是依靠弹簧的平衡力使活塞运动速度减慢，实现缓冲作用的。
(一 )二、选择题(每题2分，共20分)1．我国采用40℃时液压油的( B．运动粘度2．齿轮泵泄漏的途径中，( )泄漏最严重。
B．轴向间隙3．下列三位换向阀中位机能中，能实现系统卸荷的是( )。
A．H型4．液压泵或液压马达的排量( )。
C．决定于结构尺寸5．单杆活塞缸采用差动连接方式时，其有效工作面积为( )。
C．活塞杆面积6．调速阀是用( )组合而成的。
D．节流阀与差压式减压阀串联7．以变量泵为油源时，在泵的出口并联溢流阀是为了使阀起到( )。
A．过载保护作用8．湿空气的绝对湿度是指( )。
D．1m3湿空气含有水蒸气的质量9．有湿空气的压力为0．106MPa，干空气分压为0．082MPa，若同温度下饱和水蒸气分压为0．062MPa，则此湿空气的相对湿度为( )。
B．38．7％10．等容过程的特征是( )。
C．气体对外不作功2．如图所示，流量为5 L／rain的液压泵驱动两个并联液压缸，已知活塞A重10000N，活塞B重5000N，两个液压缸活塞工作面积均为lOOcm2，溢流阀的调整压力为2MPa，设初始两活塞都处于缸体下端，试求两活塞的运动速度和液压泵的工作压力。
气源装置、气动辅件及执行元件一、填空题1．气动系统对压缩空气的主要要求有：具有一定压力和流量，并具有一定的净化程度。
2．气源装置一般由气压发生装置、净化及贮存压缩空气的装置和设备、传输压缩空气的管道系统和气动三大件四部分组成。
3．空气压缩机简称空压机，是气源装置的核心，用以将原动机输出的机械能转化为气体的压力能空气压缩机的种类很多，但按工作原理主要可分为容积式和速度式（叶片式）两类。
4．空气过滤器、减压阀和油雾器一起称为气动三大件是多数气动设备必不可少的气源装置。
大多数情况下，三大件组合使用，三大件应安装在用气设备的近处。
5．气动执行元件是将压缩空气的压力能转换为机械能的装置，包括气缸和气马达。
二、判断题（√）1. 气源管道的管径大小是根据压缩空气的最大流量和允许的最大压力损失决定的。
（×）2. 大多数情况下，气动三大件组合使用，其安装次序依进气方向为空气过滤器、后冷却器和油雾器。
（√）3. 空气过滤器又名分水滤气器、空气滤清器，它的作用是滤除压缩空气中的水分、油滴及杂质，以达到气动系统所要求的净化程度, 它属于二次过滤器。
（√）4. 气动马达的突出特点是具有防爆、高速、输出功率大、耗气量小等优点，但也有噪声大和易产生振动等缺点。
( ×) 5. 气动马达是将压缩空气的压力能转换成直线运动的机械能的装置。
( ×) 6. 气压传动系统中所使用的压缩空气直接由空气压缩机供给。
三、选择题1. 以下不是贮气罐的作用是（ C ）。
A. 减少气源输出气流脉动B. 进一步分离压缩空气中的水分和油分C. 冷却压缩空气2. 利用压缩空气使膜片变形，从而推动活塞杆作直线运动的气缸是（C ）。
A. 气－液阻尼缸B. 冲击气缸C. 薄膜式气缸3. 气源装置的核心元件是（ B ）。
A. 气马达B. 空气压缩机C. 油水分离器4. 低压空压机的输出压力为（B ）A. 小于0.2MPaB. 0.2～1MPaC. 1～10MPa5. 油水分离器安装在（A ）后的管道上。
——节流调速回路装调一、工作任务在液压实训系统中搭建节流阀的进油路节流调速回路，液压回路如图所示，电气控制线路图如图所示。
二、考核内容与要求1）搭建液压回路，连接图所示电气控制线路；2）油泵能正常启动与停止、加载卸荷；3）能实现节流阀的进油节流调速动作：调阀1，使P1=3MPa，节流阀3 全开，2YA 得电，活塞杆右行，速度不变化。
1YA 得电，油缸退回；关小节流阀3，2YA 得电，活塞杆右行，速度变慢；4）考核过程中，注意“6S 管理”要求。
——自动连续换向回路装调（1）工作任务在液压实训系统中搭建自动连续换向回路，液压回路如图所示，电气控制线路如图所示。
（2）考核内容与要求1）搭建液压回路，连接图所示电气控制线路；2）油泵能正常启动与停止、加载卸荷；3）实现功能如下：按下SB2→缸前进→碰到行程开关SQ2→缸后退→碰到行程开关SQ1 →缸前进，自动循环，直至按下SB1 停止；4）考核过程中，注意“6S 管理”要求。
——差动连接工作进给快速回路装调（1）工作任务在液压实训系统中搭建差动连接工作进给快速回路装调，液压回路如图所示，电气控制线路如图所示。
（2）考核内容与要求1）搭建液压回路，连接图所示电气控制线路；2）油泵能正常启动与停止、加载卸荷；3）能实现差动连接工作进给动作：当2YA 通电，1YA 通电时，液压泵输出的压力油同缸右腔的油都进入液压缸的左腔，实现了差动连接，使活塞快速向右运动；当快速运动结束，使1YA 失电，2YA 仍通电，这时是工作进给。
当3YA 通电，2YA 失电时，活塞向左快速退回(非差动连接)；4）考核过程中，注意“6S 管理”要求。
——调速阀短接调速回路装调（1）工作任务在液压实训系统中搭建调速阀短接调速回路装调，液压回路如图所示，电气控制线路如图所示。
（2）考核内容与要求1）搭建液压回路，连接图所示电气控制线路；2）油泵能正常启动与停止、加载卸荷；3）能实现节流阀的旁油路节流调速动作：阀4 的1YA 得电，活塞向右运动时，缸回油通过阀4，调速阀不起作用，不能改变油缸运动速度，当阀4 的1YA 失电，阀4 关闭，缸回油通过调速阀节流，缸速度减慢；4）考核过程中，注意“6S 管理”要求。
附件52015年全国职业院校现代制造及自动化技术教师大赛液压与气动系统装调与维护实操比赛（样题） （总时［124（分钟）工位号一、说明：1. 任务完成总分为100分，任务完成总时间为4小时。
2•记录表中所有数据要求用黑色字迹的圆珠笔或签字笔如实填写，表格应保持整洁，所 有数据记录必须报请裁判签字确认，数据涂改必须经裁判确认，否则该项不得分。
3•比赛结束，选手应将工作任务书放置于电脑桌上，不得将其擅自带离比赛场地，否则 按违规处理。
4. 任务书中所有涉及“选手确认”只能填工位号，严禁出现姓名或与身份有关的信息， 否则按违规处理。
5. 安全意识与职业素养评价:场次号5.1所有操作均应符合安全操作规范。
5.2操作台、工作台表面整洁，工具摆放等处理符合职业岗位要求。
5.3遵守赛场纪律，尊重赛场工作人员。
5.4爱惜赛场设备、器材，不允许随手扔工具，尽量减少耗材的浪费，在操作中不得发出异常噪声，以免影响其他选手操作。
5.5器件安装、管路连接、电路连接应符合行业相关操作规范。
6. 违规操作扣分：6.1在完成工作任务过程中更换的器件，经裁判组检测后；如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每器件扣3分/次。
6.2在完成工作任务过程中，因操作不当导致触电扣10分。
6.3在完成工作任务过程中，因操作不当导致现场大量漏油扣10分。
6.4因违规操作而损坏赛场设备及部件的扣分：PLC主机扣10分/台，压力表扣5分/件, 传感器扣5分/件，其它设施及系统零部件（螺丝、螺母、平垫、弹垫，除外）扣2分/只，仪表及工具扣5分/件。
6.5扰乱赛场秩序，干扰裁判的正常工作扣10分，情节严重者，经执委会批准，由裁判长宣布，取消参赛资格。
二、任务要求任务一、液压泵站的安装与调试根据赛场所提供的设备，按下列要求，完成液压回路的组装与调试。
1.限压式变量叶片泵的安装及调试根据限压式变量叶片泵调压回路图（图1），选用合适的液压阀及器件，完成变量叶片泵调压回路的连接与调试。
《液压气动系统安装与调试》练习题1班级姓名得分一、判断题1. 液压油的粘度随温度升高而增大。
( )2．作用于活塞上的推力越大，活塞运动的速度就越快。
( ) 3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。
( )4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。
( )5. 液压系统的工作压力决定于外负载。
( )6. 单位时间内流过管路的液体体积称为流量。
( )7. 限压式变量叶片泵的流量大小随定子的偏心量增大而减小。
( )8. 液压泵工作空间的容积由小增大而吸油，由大减小而压油。
( )9. 双作用叶片泵的最大特点就是输出流量可以调节。
( )10. 液压泵工作时的压力就是其额定压力。
( )11. 柱塞泵是定量液压泵。
( )12. 液压泵工作空间的容积由大减小而吸油，由小增大而压油。
( )13. 双作用叶片泵的输出流量是不可以调节的。
( )14. 液压泵的额定压力就是其工作时的压力。
( )15. 齿轮泵是定量液压泵。
( )16. 双活塞杆液压缸因其作用面积相等，故往复运动速度相等。
( )17. 调速阀是由定差减压阀和节流阀并联而成的。
( )18. 油箱的作用就是贮存液压油。
( )1 9. 在锁紧回路中，三位四通换向阀的中位机能可为H型。
( )20. 节流调速是通过改变变量泵的容积大小来实现的。
( )21. 调速阀是由定差减压阀和节流阀串联而成的。
( ) 22．液压马达的实际输入流量大于理论流量。
( )23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。
( )24．单柱塞缸靠液压油能实现两个方向的运动。
( ) 25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。
( ) 26．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。
( )27．在用顺序阀实现顺序动作回路中，顺序阀的调整压力应比先动作液压缸的最高压力低。
( )28．液控单向阀有控制油时正向导通，反向截止。
( )29．过滤器的滤孔尺寸越大，精度越高。
( )30．纸芯式过滤器比烧结式过滤器的耐压高。
( )31．某液压系统的工作压力为14MPa，可选用量程为16MPa的压力计来测量压力。
( )32．空气压缩机生产的压缩空气能直接用于气压系统中。
( ) 33．在气压传动中，其换向阀的出口应安装消声器。
( ) 34．气动减压阀可以控制其进口的压力基本恒定。
( )二、选择题1. 用来测量液压系统中液体压力的压力表所指示的压力为。
A．绝对压力 B．相对压力 C．真空度2. 通过管内不同截面的液流速度与其横截面积的大小。
A．成正比 B．成反比 C．无关3. 调压回路中调定系统最大压力的液压元件是。
A．溢流阀 B．减压阀 C．顺序阀4. 柱塞泵中的柱塞往复运动一次,完成一次。
A．进油 B．压油 C．进油和压油5. 当双活塞杆液压缸的活塞杆固定, 缸体与运动件固连时,其运动件的运动范围等于液压缸有效行程的。
A．一倍 B．二倍 C．三倍6. 减压阀的出口压力比进口压力。
A．大 B．小 C．相同7. 为了使工作机构在任意位置可靠地停留,且在停留时其工作机构在受力的情况下不发生位移,应采用。
A．背压回路 B．平衡回路 C．锁紧回路8. 当用一个液压泵驱动的几个工作机构需要按一定的顺序依次动作时, 应采用。
A．方向控制回路 B．调速回路 C．顺序动作回路9. 在旁油路节流调速回路中，为使液压缸活塞杆运动减慢，节流阀的开口度应。
A．开大 B．减小 C．不变10. 单杆活塞液压缸作为差动液压缸使用时，若使其往复速度相等，其活塞面积应为活塞杆面积的倍。
A．2 B．3 C．211. Y型先导式溢流阀一般用于。
A．低压系统 B．中压系统 C．高压系统12. 减压阀的最高调定压力一般比系统的调定压力。
A．低 B．相等 C．高13. 通过管内不同截面的液流压力与其横截面积的大小。
A．成正比 B．成反比 C．无关14. 在进油路节流调速回路中，为使液压缸活塞杆运动加快，节流阀的开口度应。
A．开大 B．减小 C．不变15. 当双活塞杆液压缸的缸体固定, 活塞杆与运动件固连时,其运动件的运动范围等于液压缸有效行程的。
A．一倍 B．二倍 C．三倍16. 改变轴向柱塞变量泵倾斜盘倾斜角的大小和方向,可改变。
A．流量大小 B．油流方向 C．流量大小和油流方向17. 为了使垂直工作机构停止运动时,能在任意位置可靠地停留而不发生位移,应采用。
A．背压回路 B．平衡回路 C．调压回路18. 气压传动系统中的安全阀是指。
A．溢流阀 B．减压阀 C．顺序阀 19. 液压系统中齿轮泵常用于系统。
A．高压 B．中压 C．低压20. 液压系统有两个或两个以上的液压缸，在运动时要求保持相同的位移或速度，或以一定的速比运动时，应采用。
A．调速回路 B．同步回路 C．调压回路21．液压泵实际工作压力称为_________。
A．最大压力 B．工作压力 C．公称压力22．泵在单位时间内由其密封容积的几何尺寸变化计算而得的排出液体的体积称为________ 。
A．实际流量 B．公称流量 C．理论流量23．液压泵的理论流量________实际流量。
A．大于 B．濒于 C．等于24．CB-B型齿轮泵中，泄漏途径有三条，其中__________对容积效率的影响最大。
A．轴向间隙 B．径向间隙 C．啮合处间隙25．在液压系统中，______可作背压阀。
A．溢流阀 B．减压阀 C．液控顺序阀26．公称压力为6.3MPa的液压泵，其出口接油箱。
则液压泵的工作压力为________A．6.3MPa B．0 MPa C．6.2MPa27．液压缸的运动速度取决于__________ 。
A．压力和流量 B．流量 C．压力28．减压阀利用___ __处的压力与弹簧力相平衡。
A．出油口 B．进油口 C．外泄口29．液压泵在连续运转时，允许使用的最高工作压力称为_____ __。
A．最大压力 B．工作压力 C．公称压力30.当工作行程较长时，采用 _________ 缸较合适。
A．单活塞杆 B．双活塞杆 C．柱塞31.在三位换向阀中，其中位可使液压泵卸荷的有_____型。
A．H B．O C．Y三、填空题1. 液压系统是由、、、和五部分组成的。
2. 液体的动力粘度与其密度的比值称为，用符号表示，其法定国际计量单位为，常用单位为，两种单位之间的关系是。
3. 在横截面不相等的管路中，横截面小的部分液体的流速，而压力。
4. 矿物油在常温时的密度约为，水的密度为。
5. 液体的粘性用粘度表示。
常用的粘度有、和。
6. 在密闭系统中，由外力作用所产生的压力可地传递到的所有各点，这就是静压力传递原理。
7. 单位时间流过管路的液体体积称为。
它等于和的乘积。
8. 常用的液压压力阀有、和三种。
9. 液压系统的压力损失有和两种。
10. 液压泵工作空间的容积由大减小而油，工作空间的容积由小增大而油。
11. 气缸是一种将能转换为能的能量转换装置。
12. 液压系统的执行元件是和两种。
13. 先导式溢流阀一般由一个和一个两部分组成。
14. 气压传动系统的三联件是指、和。
15. 气压系统由、、、和五部分组成。
16. 液压泵的是指泵轴每转一周由其密封容积几何尺寸变化计算而得的排出的液体体积，用表示。
17. 流量控制阀是通过改变的大小来调节通过阀口的，以控制执行元件的运动速度。
18. 油箱的作用是、、、。
19. 液压泵工作空间的容积由小增大而油，工作空间的容积由大减小而油。
20. 叶片泵有和两种类型。
21. 液压马达是一种将能转换为能的能量转换装置。
22. 节流调速回路中，根据流量阀的位置不同，可分为、、三种回路。
23. 液压流量控制阀分为和两种。
24．气压系统的执行元件是和两种。
25. 液压系统有两个或两个以上的液压缸，在运动时要求保持相同的位移或速度，或以一定的速比运动时，应采用。
26. 常用的压力阀有、和三大类。
27．液体作用于曲面某一方向上的力，等于液体压力与的乘积。
28，在研究流动液体时，将既没有又不可的假想液体，称为理想液体。
29．速度控制回路包括、、三种回路。
30．流经环形缝隙的流量，在最大偏心时为其同心时缝隙流量的倍。
四、综合题1．写出所示液压回路中都包括有哪些基本回路？五、计算题1．如图所示，现有两个同规格液压缸油路串联。
已知液压缸无杆腔活塞有效面积1A=1002cm，有杆腔活塞有效面积2A=802cm。
缸1的输入压力1p= 1.8MPa，输入流量1Vq=12 L/min，若不计泄漏和损失1）当两缸承受相同的负载时（1F=2F），该负载为多少？两缸的运动速度各是多少？2）缸2的输入压力为缸1的一半（2p=1p/2）时，两缸各承受各大负载？3）当缸1无负载（1F=0）时，缸2能承受多大负载？2. 某液压泵输出口的压力为15MPa，液压泵的排量为26 mL/r，转速为1000 r/min，容积效率为0.95，总效率为0.9，求液压泵的实际输出功率和驱动该泵所需的电动机功率。
3．某液压泵输出口的压力为5MPa，液压泵的排量为16 mL/r，转速为1450 r/min，容积效率为0.95，总效率为0.9，求液压泵的实际输出功率和驱动该泵所需的电动机功率。
4. 现有两个同规格液压缸，油路串联，如图所示。
无杆腔活塞有效面积1A=1002 cm，有杆腔活塞有效面积2A=502cm。
两活塞杆外加负载1F= 2F= 10000 N，各腔内充满油液，若打进的流量vq= 6 L/min，试指出活塞杆分别运动时的各腔压力值Ap、Bp、Cp、Dp？以及各活塞杆的运动速度？5．现有两个同规格液压缸，油路并联，如图所示。
无杆腔活塞有效面积1A=1002 cm，有杆腔活塞6 .有效面积2A=502cm。
两活塞杆外加负载1F= 20000 N，2F=10000 N，各腔内充满油液，若打进的流量vq= 6 L/min，试问活塞杆的动作顺序？并求出活塞杆分别运动时的各腔压力值Ap、Bp、Cp、Dp？以及活塞杆的运动速度？《液压气动系统安装与调试》练习题2班级姓名得分一、填空题（30分）1、液压泵按结构分、、三种，它们是利用的变化来进行工作的，所以称为。
2、方向控制阀的工作原理是利用相对位置改变，实现油路与油路间的，以满足系统对油流方向的要求。
3、液压传动系统基本由、、、、组成。
4、在结构上，所有液压阀都是由、和组成。
5、根据度量基准的不同，液体的压力分为和两种，大多数表测得的压力是。
6、压力控制阀共同特点是：利用原理进行工作。
7、调速阀是由与串联而成的。
8、液压系统中的压力取决于，执行元件的运动速度取决于。
