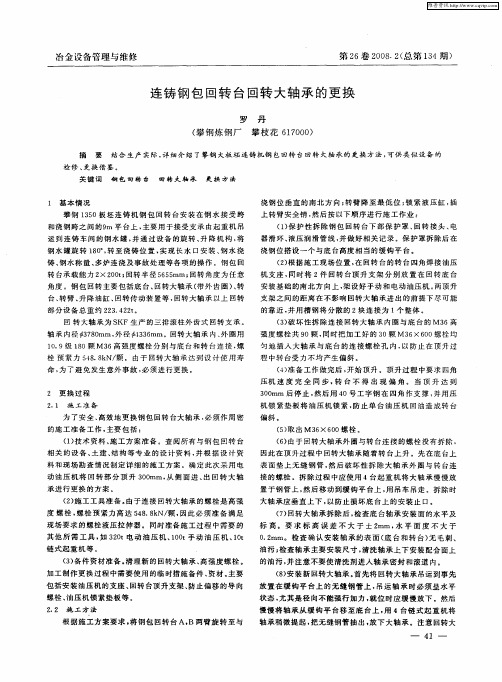

工装设计顶升法更换大包回转台回转轴承技术研究胡志强 李 啸 温国龙（承德市河钢承钢工程技术有限公司，河北 067000）摘 要：河北钢铁集团承钢公司100吨连铸回转台总量约为260吨，回转体上座及附件总重量约220吨，2019年100吨连铸2#连铸机大包回转台在座包过程出现倾斜振动的情况，通过检查分析推测轴承磨损，间隙过大，轴承有可能突然损坏使大包回转台无法旋转，有很大的生产事故隐患，因此决定更换回转轴承。
为尽快恢复生产，同时不能占用F炉跨天车影响1#连铸机生产，需要一个不使用天车快速更换回转轴承恢的施工方案，因此制定用4台200吨电动液压千斤顶配合4台100吨螺旋千斤顶顶升大包回转台上座更换轴承的方案，电动液压千斤顶顶升时可以降低劳动强度，螺旋千斤顶安全性、可靠性高，除可防止回转体意外下落外还起到控制下落速度的作用。
更换回转轴承项目于2020年4月1日早8点开始施工，4月6日早7点验收合格交工，事实表明方案选择正确，不仅在不影响其它铸机的生产情况下极大的缩短了更换时间，而且高效、保质保量的完成了回转轴承的更换。
关键词：大包回转台 回转轴承 顶升 更换 同步起升一、顶升法更换大包回转台回转轴承施工步骤及技术研究（1）顶升前准备工作拆除南北机械手、南北溢钢槽、回转传动系统保护罩及回转体底座外层防护板等附属设施使回转轴承外圈齿轮及螺栓全部露出。
L臂拉杆与回转体上座8个门洞处安装垫块，保证顶升时回转台整体刚性。
加垫块方法是将垫块放到安装位，缓慢起升L臂，当有一个垫块压实后用塞尺测量未压实垫块的间隙，加垫片调整，直到全部同时压实，L臂严禁过渡起升，尽量降低拉杆及销轴承受升降油缸过渡起升引起的不必要载荷。
水泥基础清理完毕后铺设4块30mm厚铁板，作为南北支撑座承载面，增大水泥基础受力面积，使压力均布分散，增加水泥基础承载力。
用浇铸跨天车配合倒链将支座吊至大包回转台两侧，用水平尺和水准仪对支撑座找正调平后焊接固定。

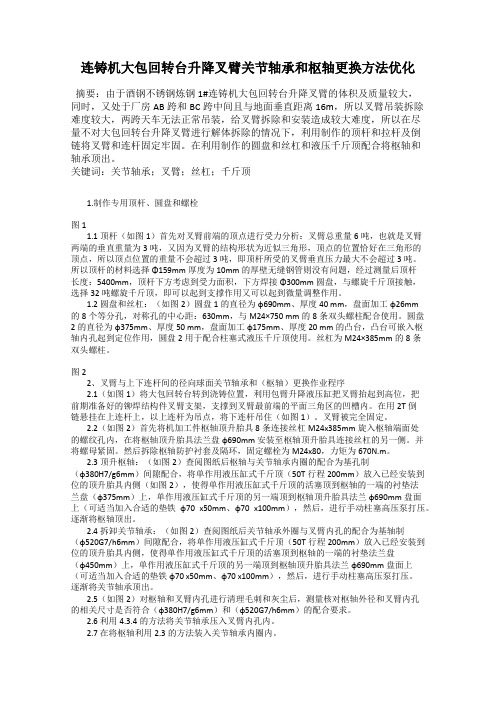

连铸机大包回转台升降叉臂关节轴承和枢轴更换方法优化摘要：由于酒钢不锈钢炼钢1#连铸机大包回转台升降叉臂的体积及质量较大，同时，又处于厂房AB跨和BC跨中间且与地面垂直距离16m，所以叉臂吊装拆除难度较大，两跨天车无法正常吊装，给叉臂拆除和安装造成较大难度，所以在尽量不对大包回转台升降叉臂进行解体拆除的情况下，利用制作的顶杆和拉杆及倒链将叉臂和连杆固定牢固。
在利用制作的圆盘和丝杠和液压千斤顶配合将枢轴和轴承顶出。
关键词：关节轴承；叉臂；丝杠；千斤顶1.制作专用顶杆、圆盘和螺栓图11.1顶杆（如图1）首先对叉臂前端的顶点进行受力分析：叉臂总重量6吨，也就是叉臂两端的垂直重量为3吨，又因为叉臂的结构形状为近似三角形，顶点的位置恰好在三角形的顶点，所以顶点位置的重量不会超过3吨，即顶杆所受的叉臂垂直压力最大不会超过3吨。
所以顶杆的材料选择Φ159mm厚度为10mm的厚壁无缝钢管则没有问题，经过测量后顶杆长度：5400mm，顶杆下方考虑到受力面积，下方焊接Φ300mm圆盘，与螺旋千斤顶接触，选择32吨螺旋千斤顶，即可以起到支撑作用又可以起到微量调整作用。
1.2圆盘和丝杠：（如图2）圆盘1的直径为φ690mm、厚度40 mm，盘面加工φ26mm的8个等分孔，对称孔的中心距：630mm，与M24×750 mm的8条双头螺柱配合使用。
圆盘2的直径为φ375mm、厚度50 mm，盘面加工φ175mm、厚度20 mm的凸台，凸台可嵌入枢轴内孔起到定位作用，圆盘2用于配合柱塞式液压千斤顶使用。
丝杠为M24×385mm的8条双头螺柱。
图22、叉臂与上下连杆间的径向球面关节轴承和（枢轴）更换作业程序2.1（如图1）将大包回转台转到浇铸位置，利用包臂升降液压缸把叉臂抬起到高位，把前期准备好的铆焊结构件叉臂支架，支撑到叉臂最前端的平面三角区的凹槽内。
在用2T倒链悬挂在上连杆上，以上连杆为吊点，将下连杆吊住（如图1）。
大型板坯连铸机钢包回转台安装技术作者：徐峥施光涛孔炯来源：《价值工程》2015年第09期摘要：钢包回转台是现代连铸中应用最普遍的运载和承托钢包进行浇注的设备，通常设置于钢水接收跨与浇注跨柱列之间。
本文主要探讨在生产状态下钢包回转套安装技术。
关键词：钢包回转台；生产环境；整体吊装中图分类号：TU61 文献标识码：A 文章编号：1006-4311（2015）09-0186-031 工程概况马钢新区后期结构调整四钢轧配套工程在原有2台连铸机在线生产模式下新建一条生产线，由奥钢联公司设计，单体总重334吨，主要由底座、液压传动装置、筒体、液压顶升缸、摆臂、钢水罐吊臂支座、加盖机成套装置组成。
3#连铸机大包回转台位于G列6-7线之间，其东侧即使现有的2#和3#连铸机，西侧是连铸机中间罐离线维修区，连铸机本体土建结构已施工完毕，在生产状态下进行连铸大包回转台的安装，既要保证既有在线设备的正常生产运行、又要保证设备的正常安装，将是本次安装任务策划的重点。
钢包回转台按转臂旋转方式不同，连铸机可以分为两大类：一类是两个转臂各自单独旋转；另一类是两臂不能单独旋转。
按臂的结构形式可分为直臂式和双臂式两种。
因此，钢包回转台有有五种不同的形式：直臂整体旋转整体升降式；直臂整体旋转单独升降式；双臂整体旋转单独升降式和双臂单独旋转单独升降式等型式；还有一种可承放多个钢包的支撑架，也称为钢包移动车。
本项目采用的蝶型钢包回转台是属于双臂整体旋转单独升降式，它是目前连铸机钢包回转台最为先进的一种形式，可单臂独立升降生产，对工厂生产效率较高。
2 吊装方法的选择2.1 常见的大包回转台吊装方法大包回转台位于G列线吊车梁正下方，单体重量基本在40t以上，高度10.89m，，且吊车梁正下方梁底标高为25.92m，混凝土平台面为13.78m，相对空间狭窄。
通常在连铸大包回转台吊装方式上有以下几种安装方式：方法一：直接利用汽车吊站立在钢水接受跨大包回转台外侧地面上吊装。

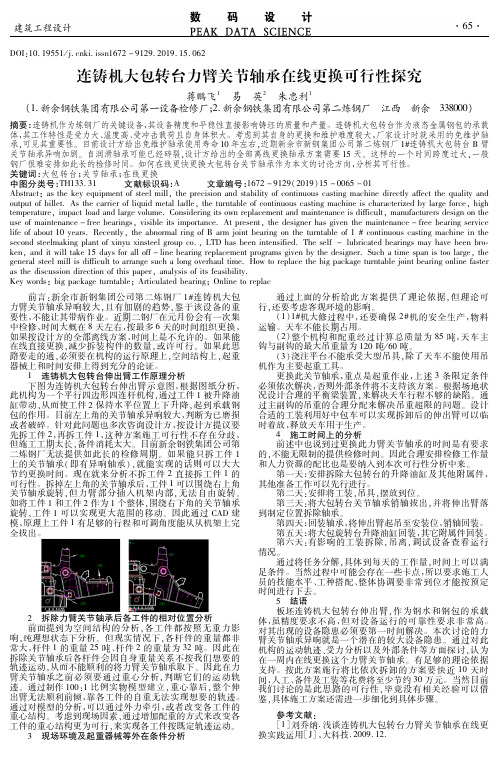

ＤＯＩ：１０．１９５５１／ｊ．ｃｎｋｉ．ｉｓｓｎ１６７２－９１２９．２０１９．１５．０６２连铸机大包转台力臂关节轴承在线更换可行性探究蒋鹏飞１ 易 英２ 朱忠利１（１．新余钢铁集团有限公司第一设备检修厂；２．新余钢铁集团有限公司第二炼钢厂 江西 新余 ３３８０００）摘要：连铸机作为炼钢厂的关键设备，其设备精度和平稳性直接影响铸坯的质量和产量。
连铸机大包转台作为液态金属钢包的承载体，其工作特性是受力大、温度高、受冲击载荷且自身体积大。
考虑到其自身的更换和维护难度较大，厂家设计时就采用的免维护轴承，可见其重要性。
目前设计方给出免维护轴承使用寿命１０年左右，近期新余市新钢集团公司第二炼钢厂１＃连铸机大包转台Ｂ臂关节轴承异响加剧。
自润滑轴承可能已经碎裂，设计方给出的全部离线更换轴承方案需要１５天。
这样的一个时间跨度过大，一般钢厂很难安排如此长的检修时间。
如何在线更快更换大包转台关节轴承作为本文的讨论方向，分析其可行性。
关键词：大包转台；关节轴承；在线更换中图分类号：ＴＨ１３３．３１ 文献标识码：Ａ 文章编号：１６７２－９１２９（２０１９）１５－００６５－０１Ａｂｓｔｒａｃｔ：ａｓｔｈｅｋｅｙｅｑｕｉｐｍｅｎｔｏｆｓｔｅｅｌｍｉｌｌ，ｔｈｅｐｒｅｃｉｓｉｏｎａｎｄｓｔａｂｉｌｉｔｙｏｆｃｏｎｔｉｎｕｏｕｓｃａｓｔｉｎｇｍａｃｈｉｎｅｄｉｒｅｃｔｌｙａｆｆｅｃｔｔｈｅｑｕａｌｉｔｙａｎｄｏｕｔｐｕｔｏｆｂｉｌｌｅｔ．Ａｓｔｈｅｃａｒｒｉｅｒｏｆｌｉｑｕｉｄｍｅｔａｌｌａｄｌｅ，ｔｈｅｔｕｒｎｔａｂｌｅｏｆｃｏｎｔｉｎｕｏｕｓｃａｓｔｉｎｇｍａｃｈｉｎｅｉｓｃｈａｒａｃｔｅｒｉｚｅｄｂｙｌａｒｇｅｆｏｒｃｅ，ｈｉｇｈｔｅｍｐｅｒａｔｕｒｅ，ｉｍｐａｃｔｌｏａｄａｎｄｌａｒｇｅｖｏｌｕｍｅ．Ｃｏｎｓｉｄｅｒｉｎｇｉｔｓｏｗｎｒｅｐｌａｃｅｍｅｎｔａｎｄｍａｉｎｔｅｎａｎｃｅｉｓｄｉｆｆｉｃｕｌｔ，ｍａｎｕｆａｃｔｕｒｅｒｓｄｅｓｉｇｎｏｎｔｈｅｕｓｅｏｆｍａｉｎｔｅｎａｎｃｅ－ｆｒｅｅｂｅａｒｉｎｇｓ，ｖｉｓｉｂｌｅｉｔｓｉｍｐｏｒｔａｎｃｅ．Ａｔｐｒｅｓｅｎｔ，ｔｈｅｄｅｓｉｇｎｅｒｈａｓｇｉｖｅｎｔｈｅｍａｉｎｔｅｎａｎｃｅ－ｆｒｅｅｂｅａｒｉｎｇｓｅｒｖｉｃｅｌｉｆｅｏｆａｂｏｕｔ１０ｙｅａｒｓ．Ｒｅｃｅｎｔｌｙ，ｔｈｅａｂｎｏｒｍａｌｒｉｎｇｏｆＢａｒｍｊｏｉｎｔｂｅａｒｉｎｇｏｎｔｈｅｔｕｒｎｔａｂｌｅｏｆ１＃ｃｏｎｔｉｎｕｏｕｓｃａｓｔｉｎｇｍａｃｈｉｎｅｉｎｔｈｅｓｅｃｏｎｄｓｔｅｅｌｍａｋｉｎｇｐｌａｎｔｏｆｘｉｎｙｕｘｉｎｓｔｅｅｌｇｒｏｕｐｃｏ．，ＬＴＤｈａｓｂｅｅｎｉｎｔｅｎｓｉｆｉｅｄ．Ｔｈｅｓｅｌｆ－ｌｕｂｒｉｃａｔｅｄｂｅａｒｉｎｇｓｍａｙｈａｖｅｂｅｅｎｂｒｏ ｋｅｎ，ａｎｄｉｔｗｉｌｌｔａｋｅ１５ｄａｙｓｆｏｒａｌｌｏｆｆ－ｌｉｎｅｂｅａｒｉｎｇｒｅｐｌａｃｅｍｅｎｔｐｒｏｇｒａｍｓｇｉｖｅｎｂｙｔｈｅｄｅｓｉｇｎｅｒ．Ｓｕｃｈａｔｉｍｅｓｐａｎｉｓｔｏｏｌａｒｇｅ，ｔｈｅｇｅｎｅｒａｌｓｔｅｅｌｍｉｌｌｉｓｄｉｆｆｉｃｕｌｔｔｏａｒｒａｎｇｅｓｕｃｈａｌｏｎｇｏｖｅｒｈａｕｌｔｉｍｅ．Ｈｏｗｔｏｒｅｐｌａｃｅｔｈｅｂｉｇｐａｃｋａｇｅｔｕｒｎｔａｂｌｅｊｏｉｎｔｂｅａｒｉｎｇｏｎｌｉｎｅｆａｓｔｅｒａｓｔｈｅｄｉｓｃｕｓｓｉｏｎｄｉｒｅｃｔｉｏｎｏｆｔｈｉｓｐａｐｅｒ，ａｎａｌｙｓｉｓｏｆｉｔｓｆｅａｓｉｂｉｌｉｔｙ．Ｋｅｙｗｏｒｄｓ：ｂｉｇｐａｃｋａｇｅｔｕｒｎｔａｂｌｅ；Ａｒｔｉｃｕｌａｔｅｄｂｅａｒｉｎｇ；Ｏｎｌｉｎｅｔｏｒｅｐｌａｃ 前言：新余市新钢集团公司第二炼钢厂１＃连铸机大包力臂关节轴承异响较大，且有加剧的趋势，鉴于该设备的重要性，不能让其带病作业。
